1. 定义Box对象

使用 syntax description language(SDL) 来描述 box。在 MPEG‐4 的里面 box 的定义如下（在这里我们先不管 extended_type 的含义）：

aligned(8) class Box (unsigned int(32) boxtype, optional unsigned int(8)[16] extended_type) {
    unsigned int(32) size;
    unsigned int(32) type = boxtype;
    if (size==1) {
        unsigned int(64) largesize;
    } else if (size==0) {
        //box extends to end of file
    }
    if (boxtype==‘uuid’) {
        unsigned int(8)[16] usertype = extended_type;
    }
}

box 的存储采用大端模式，如果要解析一个 MP4 file 需要按照正确的顺序解析 box 各个 field。在文章 MP4 file format详解之二：Box 中介绍了 full box，在其 data 中包含 version 和 flags 两个 field，其定义如下：

aligned(8) class FullBox(unsigned int(32) boxtype, unsigned int(8) v, bit(24) f) extends Box(boxtype) {
    unsigned int(8) version = v;
    bit(24) flags = f;
}

2. fytp

2.1 Syntax

该 box 用于识别 MP4 file 符合的规范，其定义如下：

aligned(8) class FileTypeBox extends Box(‘ftyp’) {
    unsigned int(32) major_brand;
    unsigned int(32) minor_version;
    unsigned int(32) compatible_brands[]; // to end of the box
}

每一个 brand 都是可打印的4个字符，用于标识一个准确的规范，并且在 ISO 中注册。

major_brand – is a brand identifier
minor_version – is an informative integer for the minor version of the major brand
compatible_brands – is a list, to the end of the box, of brands

2.2 定义

File Type Box的定义如下：

Box Type: 'ftyp'
Container: File（表示这是一个 Leaf Box）
Mandatory: Yes
Quantity: Exactly one (但是有例外，下面会解释)

需要注意的是符合 MPEG-4 Part 14 规范的文件都必须有个类型为 fytp 的box，但是为了兼容此规范的旧标准，一些文件可能符合本标准，但是并不包含类型为 fytp 的 box。如果读取这样的文件，则认为其有如下字段的 File Type Box。

major_brand = 'mp41'
minor_version = 0
compatible_brands = ['mp41']

File Type Box 应该尽量靠近文件的开头，但是应该早于一些重要的可变大小的 boxes(Movie box, Media Data box, or Free Space)。它表明文件最符合哪个标准，以及该标准的次要版本。

3. 例子

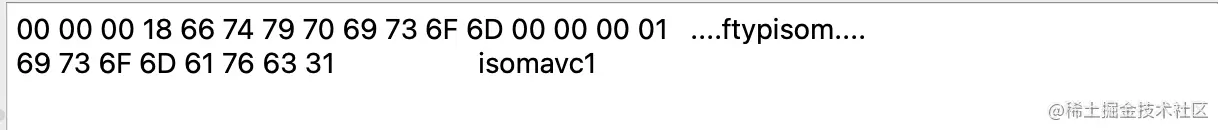

下图是对一个 MP4 文件进行解析得到的 File Type Box 的信息：

截屏2022-08-03 20.33.07.png 可以看出该 box 的 type 为 fytp，

major_brand = ‘isom’
compatible_brands = ['isom', 'avc1']

所有的brand name 都应该在 mp4ra.org 注册，可以从 fytps 得到完整的 brand name，其中包含注册和未注册的 brand name。
