iOS工程化「二」编译产物路径修改及pbxproj文件

sj
1,559 阅读10分钟

产物路径修改

首先看一个问题：比如你是一个SDK提供商，如何为不同国家提供名为SJSDK的SDK，并且在一个工程下生成？

这个问题最简单方法就是生成多个project分别产出SJSDK即可，但是如果要求在一个工程下呢？

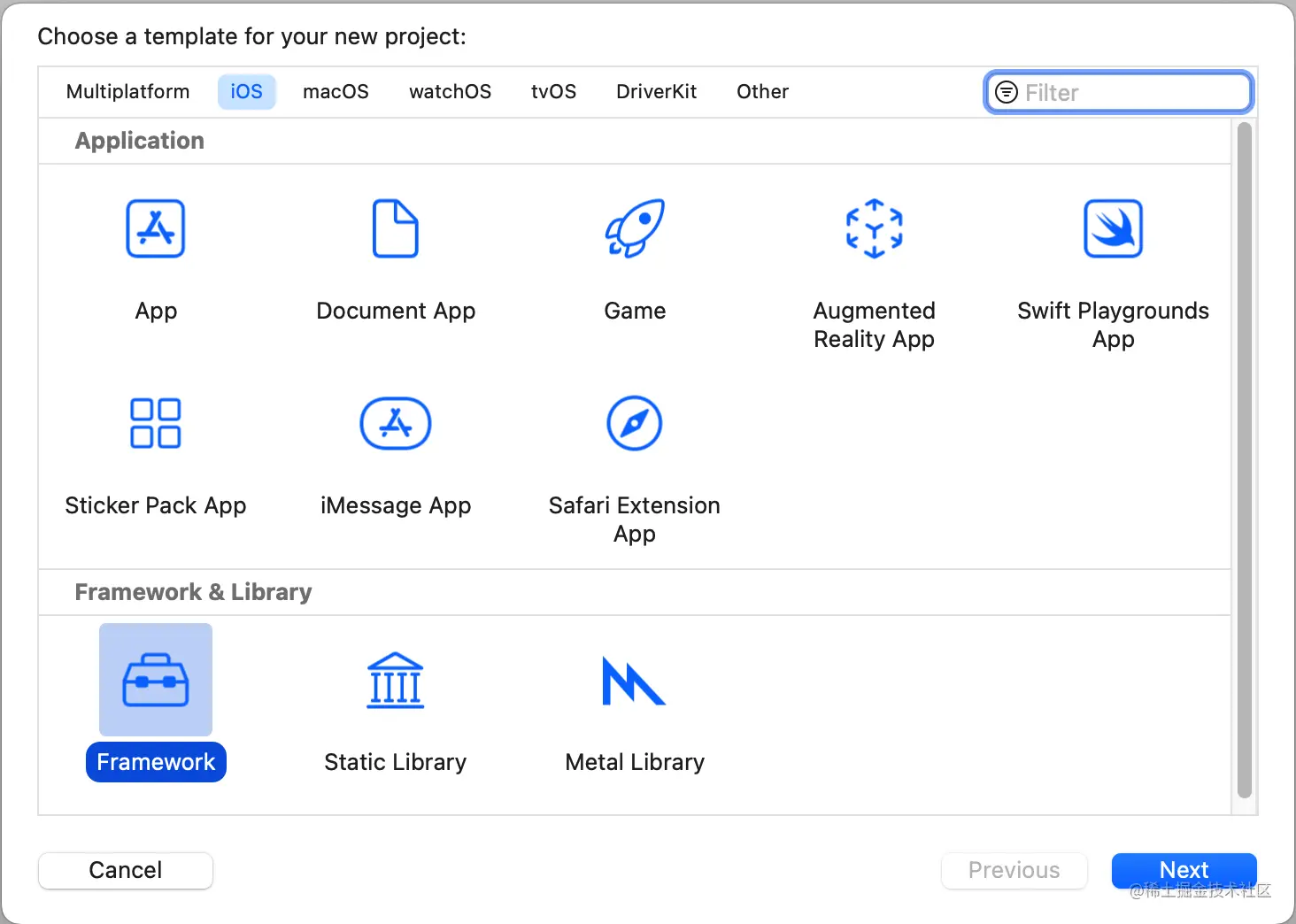

首先我们创建个工程，选择Framework，名字SJSDK:

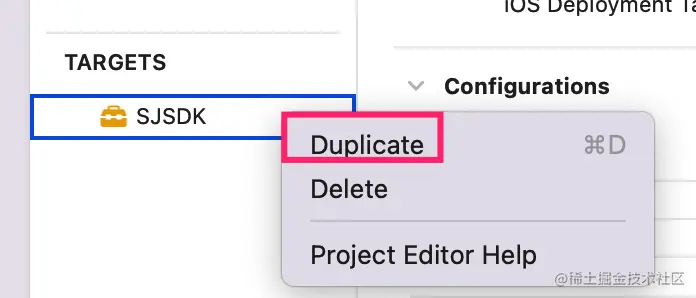

创建完，比如我们在target再复制一个：

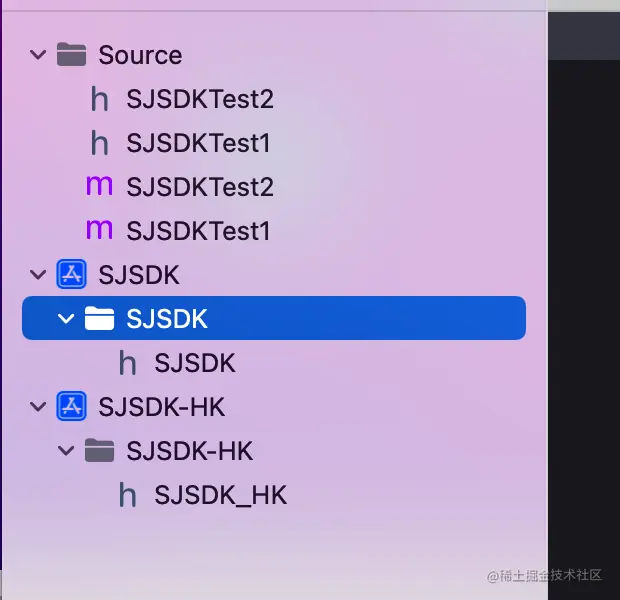

修改名字和上面一样，发现无法修改同名target，只能修改下名字：SJSDK-HK


这时候我们可以通过修改product name，创建config修改TARGETNAME，这种方式有成本的，而且资源文件放在哪，也不好说。 我们就不想通过这个方式了，可以再创建一个project，这个project也产出SJSDK，这样不需要修改什么东西。


因为target名字默认跟随project，所以把target名字改成SJSDK。

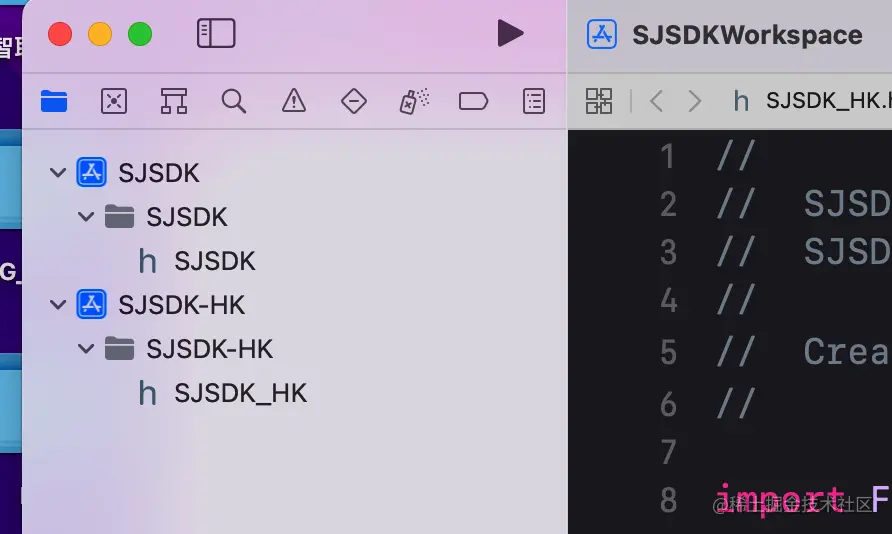

现在我们就有了两个名为SJSDK的在不同project下管理，我们需要管理这两个project，就需要创建workspace，可以通过File -> Save As Workspace...，创建完workspace把另一个project也添加进来。 现在两个project都在workspace里并且两个target名称都是SJSDK.


接下来把资源文件放在workspace同级目录下，并拖进工程。


配置编译文件，在不同project的target下的Build Phases的Compile Sources里面添加编译所需文件，直接拖过来即可。


下面就是怎么触发这两个target的编译，默认的我们只能选择一个进行编译。有的同学就会想到添加依赖Dependencies，但是这个需要注意Dependencies是有作用域的，只有相同project下的target才能添加依赖，我们现在是在不同project下。 Scheme定义了各个action使用target的集合，所以我们可以通过scheme进行操作。 创建一个名为SJSDK-Merge的scheme:

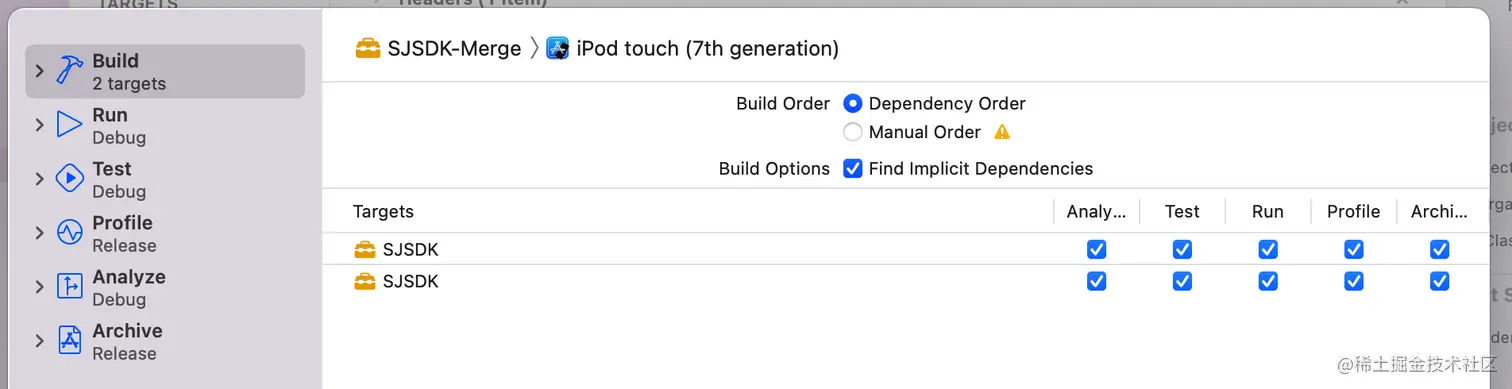

在这个scheme添加target




当前scheme就控制了两个target的编译，我们cmd + B进行编译，会报一个错：


有两个同名target都放在一个产物目录下，我不知道编译哪个。我们随便修改一个target名字再进行编译，就成功了。

现在来分析下产物路径：

  1. workspce名称/以第一个project名称+复杂字符串作为产物路径的开始。
  2. Build。
  3. Build里面两个文件夹。 3.1 Intermediates.noindex中间产物文件夹，里面文件是以project名称+.build为名称。 3.1.1 config+平台名 3.1.2 target名字+.build 3.2 Products产物目录 3.2.1 config+平台名 3.2.2 target产物名称

所以说产物目录之前的路径，都是固定的。有两个产物同名同目录，那么现在就看能不能想办法修改一下他们的产物目录，让他们在不同目录下就可以了，可以在产物目录前包一层目录。

那就看下xcode环境变量有没有定义产物的路径。printenv命令可以输出当前所有的环境变量，在Build Phases添加脚本，输出所有环境变量到指定终端：printenv > /dev/ttys000

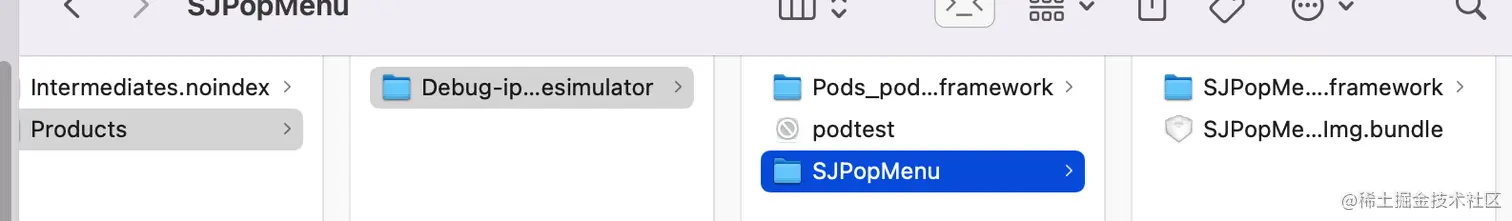

全局搜索Debug-iphonesimulator看有没有以这个结尾的目录，会发现有很多，我们无法确定是哪个。可以参考cocoaPods，可以看到cocoaPods的产物目录前面是包了一层文件夹的：

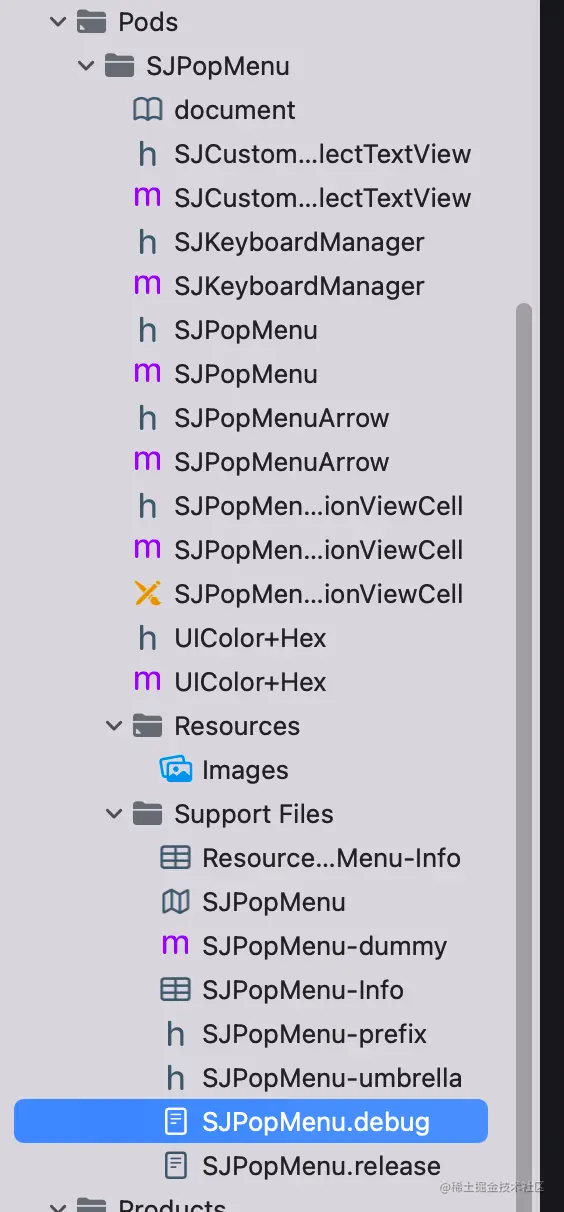

可以看下cocoaPods的xcconfig文件：


看里面产物路径设置，我们也可以借鉴过来，里面的CONFIGURATION_BUILD_DIR就是产物路径。

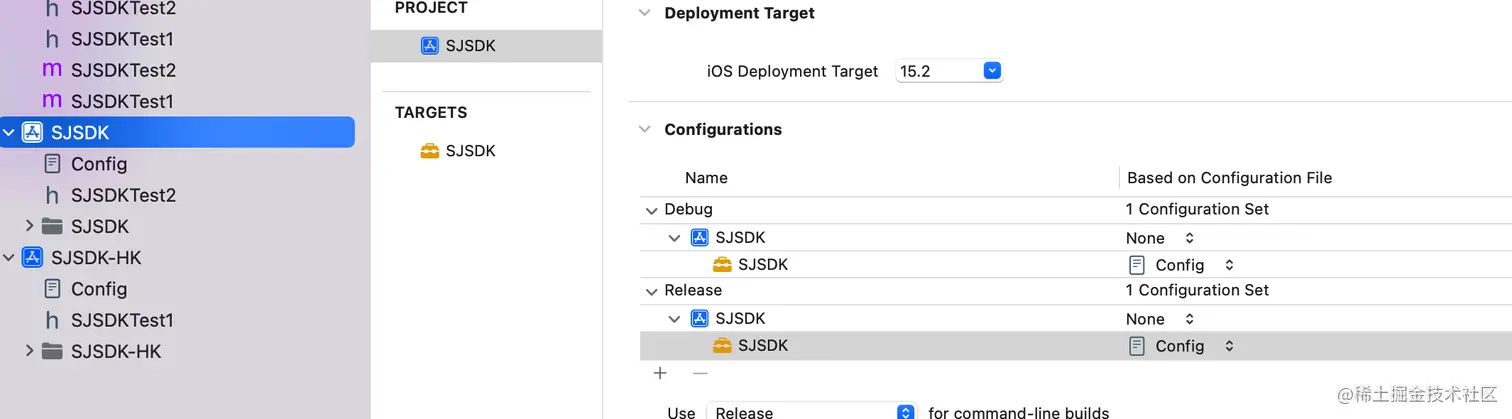

我们分别在project中创建Config文件，产物路径都加个PROJECT_NAME:

CONFIGURATION_BUILD_DIR = ${BUILD_DIR}/$(CONFIGURATION)$(EFFECTIVE_PLATFORM_NAME)/${PROJECT_NAME}

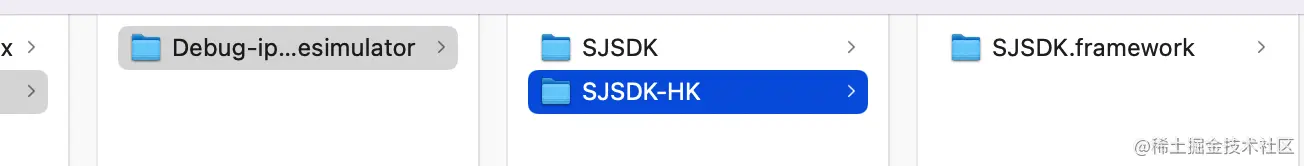

再编译，就可以看到不同目录下生成相同名字的产物了。


知道CONFIGURATION_BUILD_DIR就是产物路径，也可以直接在Config写下面代码，效果是一样的。

CONFIGURATION_BUILD_DIR = $(CONFIGURATION_BUILD_DIR)/${PROJECT_NAME}

读取编译产物.hmap

使用终端配置工具DumpHeaderMap，按顺序读取编译产物.hmap文件，结果输出到指定终端。 之前用过xcode_run_cmd.sh这个脚本，新建个工程，创建Config文件，添加脚本。 中间产物目录Intermediates.noindex里面有很多.hmap文件，我们需要找到这个文件的路径，先添加脚本printenv > /dev/ttys000输出环境变量到指定终端，找到TEMP_FILE_DIR就是中间产物路径。

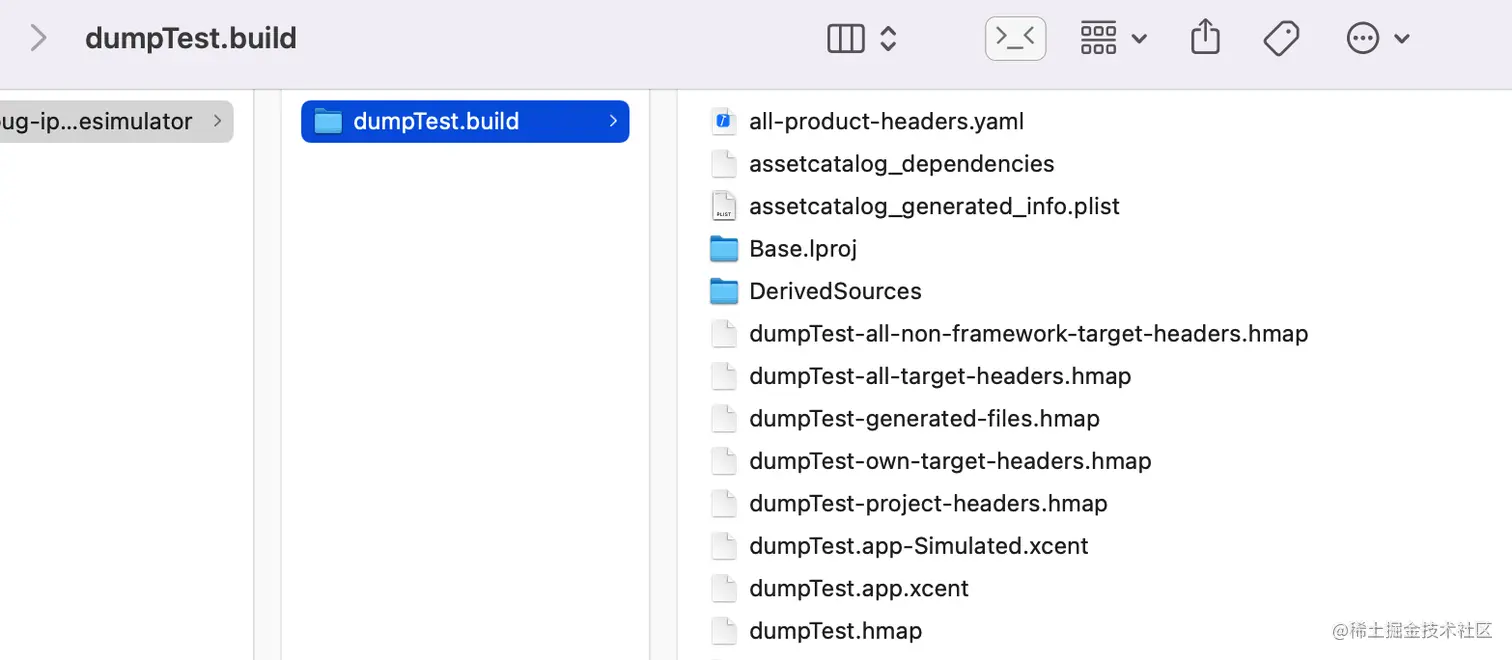

.hmap文件都是以dumpTest开头的，写一个路径如下：

TTY = /dev/ttys000
HMAP_PATH="${TEMP_FILE_DIR}/${PRODUCT_NAME}-all-non-framework-target-headers.hmap"
CMD =DumpHeaderMap ${HMAP_PATH}

添加脚本$SRCROOT/dumpTest/xcode_run_cmd.sh进行编译，发现报错了


没有一个很明显提示，问题出在命令上，DumpHeaderMap在xcode终端环境并没有这个环境变量，我们需要把配置的环境变量导出到xcode这个终端上，这样就可以了。

现在把所有.hmap文件路径添加上，用空格分开，使用循环语句：

TTY = /dev/ttys000
HMAP_PATH="${TEMP_FILE_DIR}/${PRODUCT_NAME}-all-non-framework-target-headers.hmap ${TEMP_FILE_DIR}/${PRODUCT_NAME}-all-target-headers.hmap ${TEMP_FILE_DIR}/${PRODUCT_NAME}-generated-files.hmap ${TEMP_FILE_DIR}/${PRODUCT_NAME}-own-target-headers.hmap ${TEMP_FILE_DIR}/${PRODUCT_NAME}-project-headers.hmap ${TEMP_FILE_DIR}/${PRODUCT_NAME}.hmap"
CMD =source ~/.bash_profile;for i in $HMAP_PATH; do DumpHeaderMap $i;done

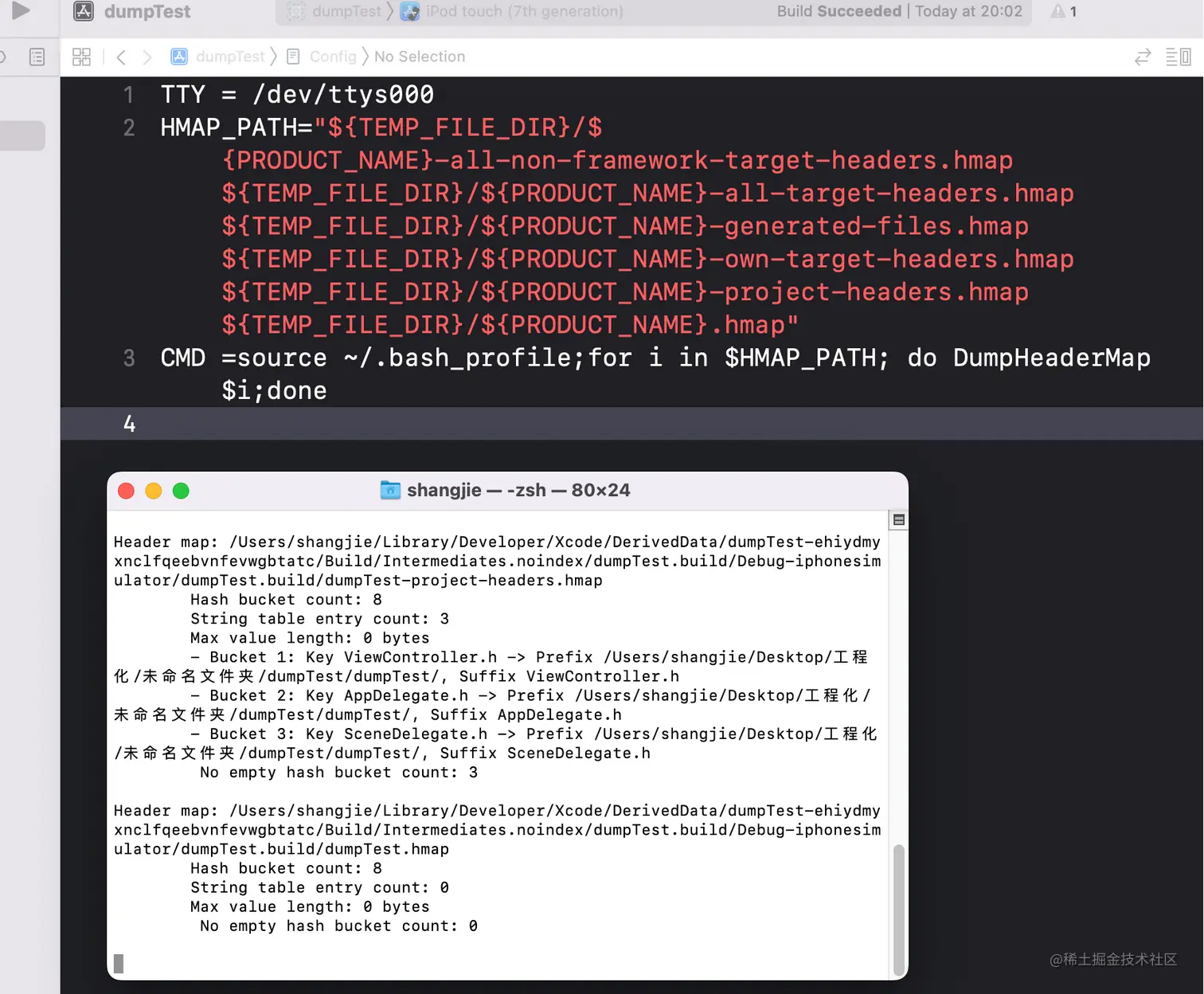

编译，结果如下：


拷贝-Swift.h文件到指定目录

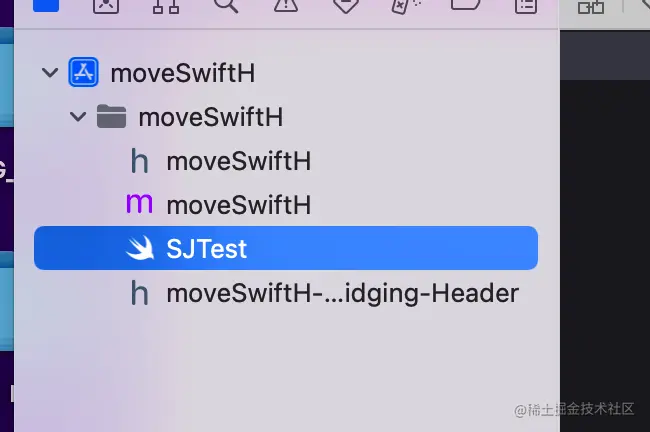

将系统生成的-Swift.h文件，拷贝到指定目录（产物目录或SRCROOT）。 创建一个Static Library工程，语言选择OC，在工程中创建一个swift文件。


在swift文件中定义一个类：

@objc
public class SJ: NSObject {

}

在OC中如果想使用这个类，需要导入，以当前产物名称+-Swift.h就可以使用了。#import "moveSwiftH-Swift.h"。

为什么要导入这个文件，这个文件又有什么内容呢？ 这个文件当你工程有swift文件，并且继承自OC的，并且是public文件的时候，系统在进行预编译的时候会生成以当前project名称+-Swift.h的文件。这个文件是在编译过程中生成的，所以它在中间产物路径下。

/Users/shangjie/Library/Developer/Xcode/DerivedData/moveSwiftH-feixujjprfvcrjhizlpwniuffgws/Build/Intermediates.noindex/moveSwiftH.build/Debug-iphonesimulator/moveSwiftH.build/DerivedSources/moveSwiftH-Swift.h

这时候如果我们是SDK提供商，代码里面有swift文件，要不要把-Swift.h文件提供出去？如果这个swift文件要给别人使用的时候，那么我们就需要把-Swift.h文件提供出去。


这个文件就是把swift文件按照OC格式做了个类声明。 这个文件要提供给别人使用的话，我们就需要处理下这个文件，把这个文件拷贝到头文件目录里面才能给别人使用。

这个头文件路径是不是环境变量的值，继续添加脚本printenv > /dev/ttys000，输出所有环境变量搜索moveSwiftH-Swift.h，好像没有，那就搜索上一级文件夹名字DerivedSources，会发现有了。

接下来写脚本执行拷贝命令，首先定义拷贝后文件目录SWIFT_H_PATH="${SRCROOT}/Swift Compatibility Header/${PRODUCT_NAME}-Swift.h"。执行拷贝命令我们用ditto，原路径我们用DERIVED_FILES_DIR，整个路径为"$DERIVED_FILES_DIR/${PRODUCT_NAME}-Swift.h"，最后脚本内容为：

SWIFT_H_PATH="${SRCROOT}/Swift Compatibility Header/${PRODUCT_NAME}-Swift.h"

ditto "$DERIVED_FILES_DIR/${PRODUCT_NAME}-Swift.h" "${SWIFT_H_PATH}"

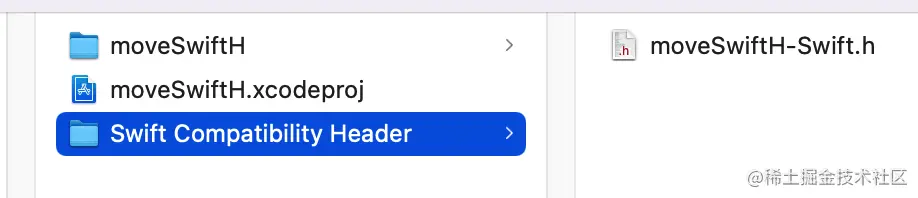

编译完后，可以看到目录中生成的Swift.h文件：


pbxproj文件

工程里文件引用，路径等信息都存在pbxproj文件中，在xcodeproj右键显示包内容即可查看。 我推荐用VSCode查看，下一个插件名字：Syntax Xcode Project Data搜索pbx就出来了。这个插件可以对pbxproj文件进行格式化，这样看的话会更清晰一些。

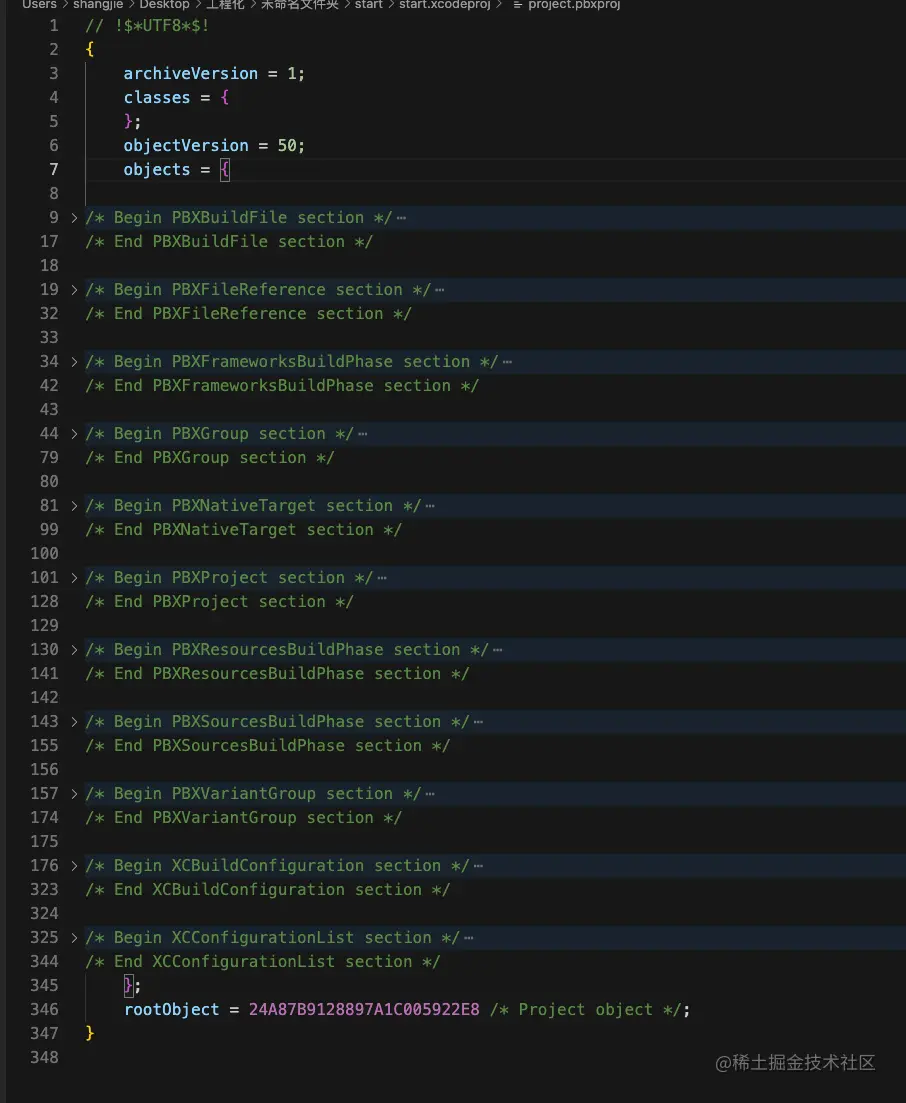

image.png 这个文件看上去有点像JSON，它实际上是plist的变种。

pbxproj文件包含以下几种key:
• archiveVersion:当前文件的生成版本
• objectVersion:当前文件内 objects的描述版本
• classes:占位，没有实际意义
• objects:字典，以每个object的UUID作为key，object的属性作为value
• rootObject:当前文件的根object的UUID(isa = PBXProject)

• 每个object是一个字典
• 每个object都有一个isa key，用来表明当前是什么object
• 每个object也有很多attributes key，用来表明当前object特性。以及包含的其他 object的UUID，描述object的依赖和包含关系

已知的object:
PBXBuildFile - 项目参与编译的文件
AbstractBuildPhase
PBXBuildRule
XCBuildConfiguration
XCConfigurationList
PBXContainerItemProxy - 用来代指当前project包含的其他project
PBXFileReference
PBXGroup
PBXProject
PBXTargetDependency
PBXReferenceProxy - 当前project引用的，相同空间的其他project的文件
AbstractTarget

这些project是怎么拿到的呢？我们想cocoapods在install时候，为什么能生成一个project，是不是它知道里面所有的规则才能生成，它内置了一个工具：Xcodeproj。

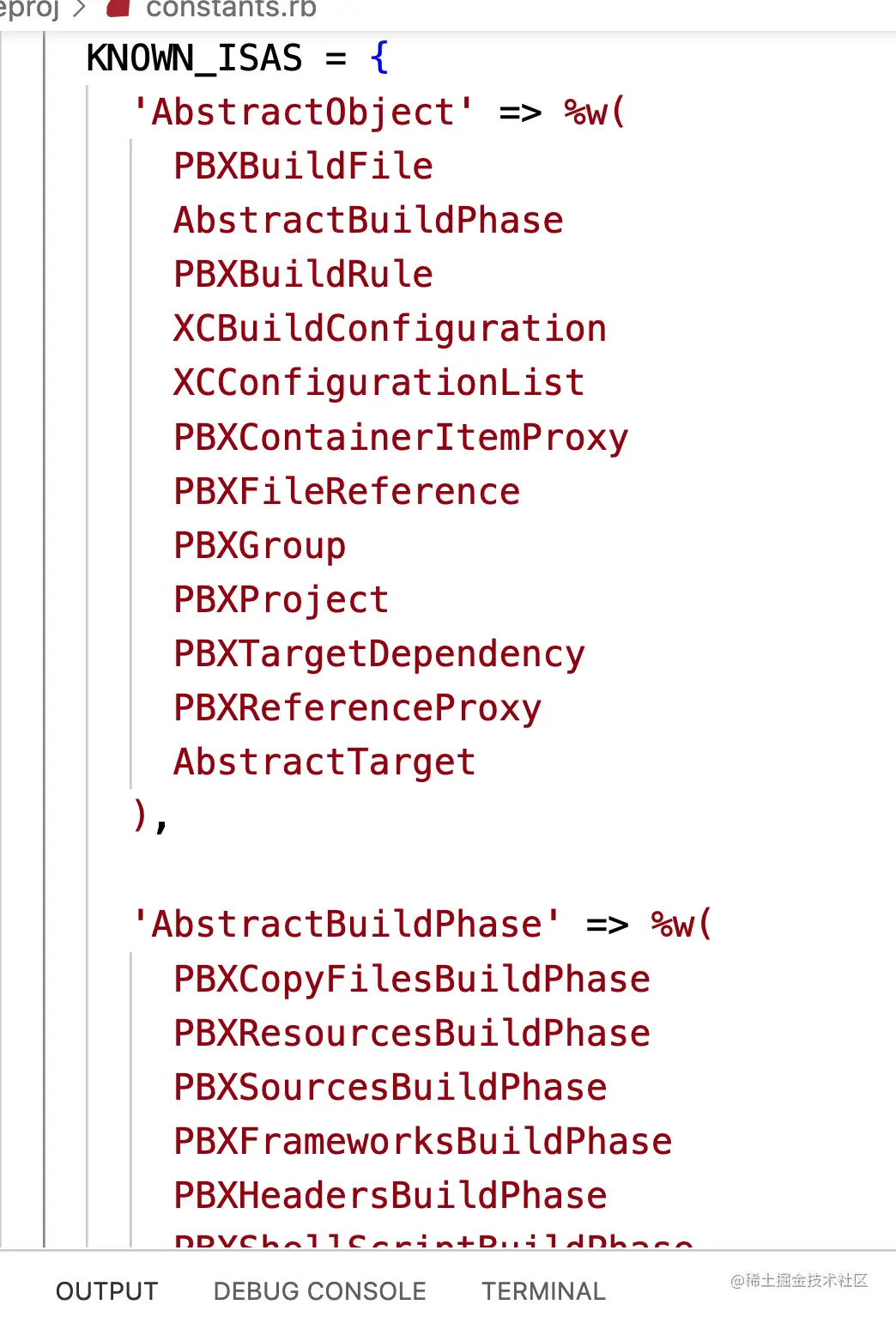

里面有个constants.rb文件，内容就是对pbxproj文件的探索。


已知的AbstractTarget
PBXNativeTarget:正常
PBXAggregateTarget:代表一组文件，占位target
PBXLegacyTarget:使用外部构建工具的生成的target

已知的PBXGroup
XCVersionGroup:包含多个不同版本的文件(CoreData)
PBXVariantGroup:本地化文件

已知的PBXGrAbstractBuildPhase
PBXCopyFilesBuildPhase
PBXResourcesBuildPhase
PBXSourcesBuildPhase
PBXFrameworksBuildPhase
PBXHeadersBuildPhase
PBXShellScriptBuildPhase

sourceTree
<absolute>:绝对路径
<group>:相对于所在group路径
SOURCE_ROOT:相对于工程所在目录路径
DEVELOPER_DIR:相对于DEVELOPER_DIR目录路径
BUILT_PRODUCTS_DIR:相对于产物所在目录路径
SDKROOT:相对于SDK目录所在路径

初识Podfile

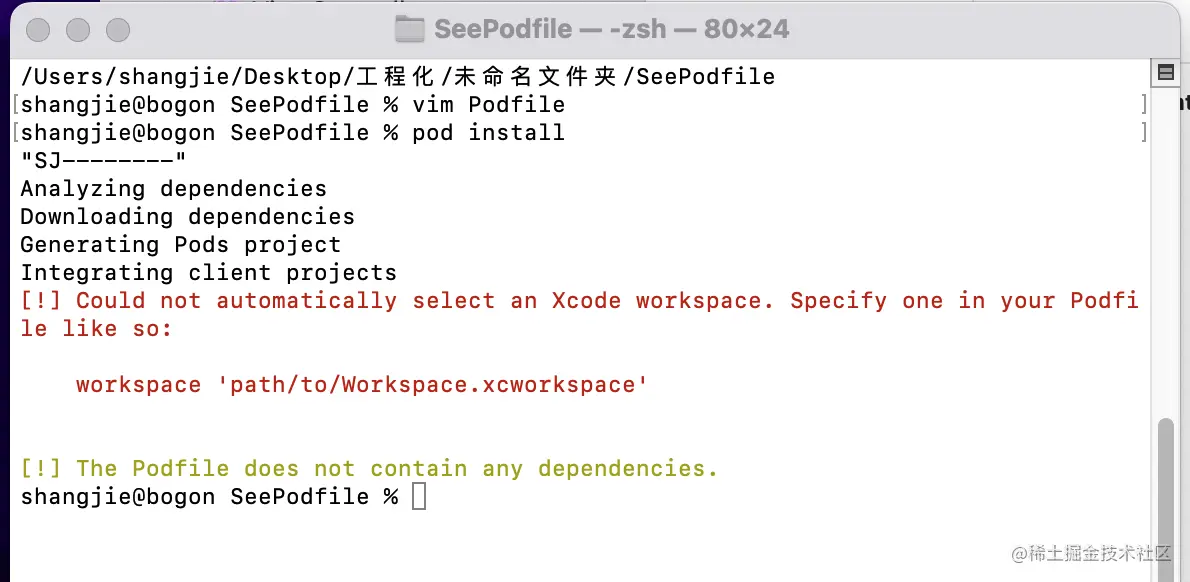

使用cocoapods一定离不开Podfile文件，这个文件用ruby写的。 创建一个project工程，名字：SeePodfile。在xcodeProj同级目录创建Podfile文件，输入p 'SJ--------'。p就是打印命令，执行pod install。 可以看到输出结果，并且报了个错说没有workspace：

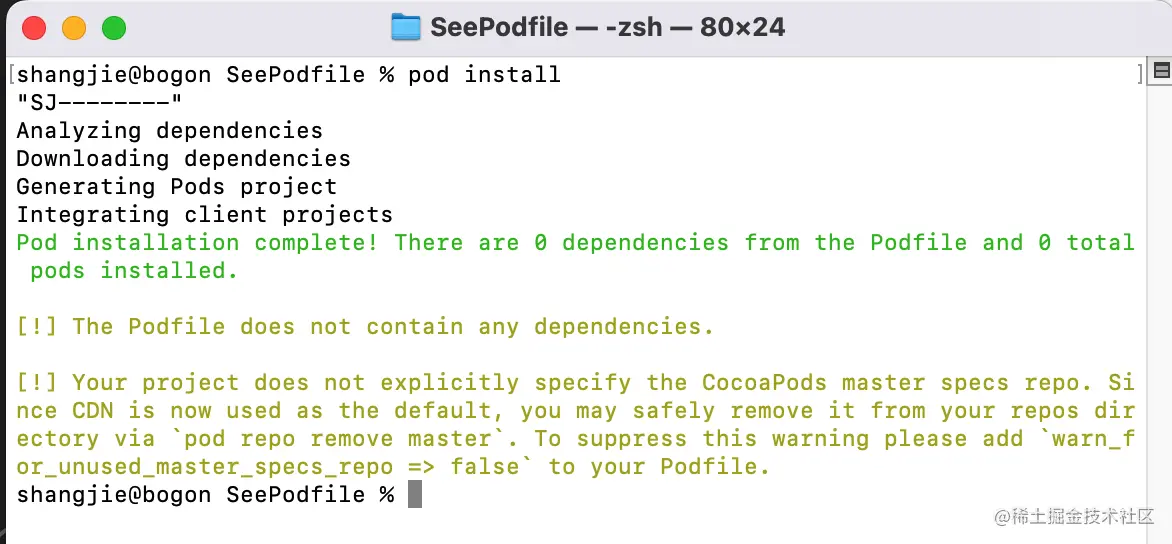

创建一个workspace，在Podfile中写入workspace路径。 在ruby中，workspace代表函数，后面是参数，可以用括号括起来或者空格+参数。路径写入workspace './SeePodfile.xcworkspace'或者workspace('./SeePodfile.xcworkspace')，之后再执行pod install，就发现没有报错了。


cocoapods内置了一个工具库：xcodeproj，我们可以通过这个工具去修改pbxproj文件。 首先要引入这个库：require 'xcodeproj'。ruby会去当前执行的环境内置变量$LOAD_PATH，里面保存你这个工程使用所有三方库的路径，require就是拿引入的名称和LOAD_PATH拼到一起，有这个库的路径就可以使用了。

app_project_path = './SeePodfile.xcodeproj'
project = Xcodeproj::Project.open(app_project_path)

这句话目的就是把xcodeproj里面的内容转化为xcodeproj这个工具里面的类


复制一个文件到工程目录，怎么把它添加到工程呢？首先要定义文件路径： file_path = './SJSDKTest1.h'。 添加文件：

project.new_file(file_path)
project.save

执行pod install，就可以看到文件已经被添加到工程引用中了。


使用xcode内置工具修改pbxproj

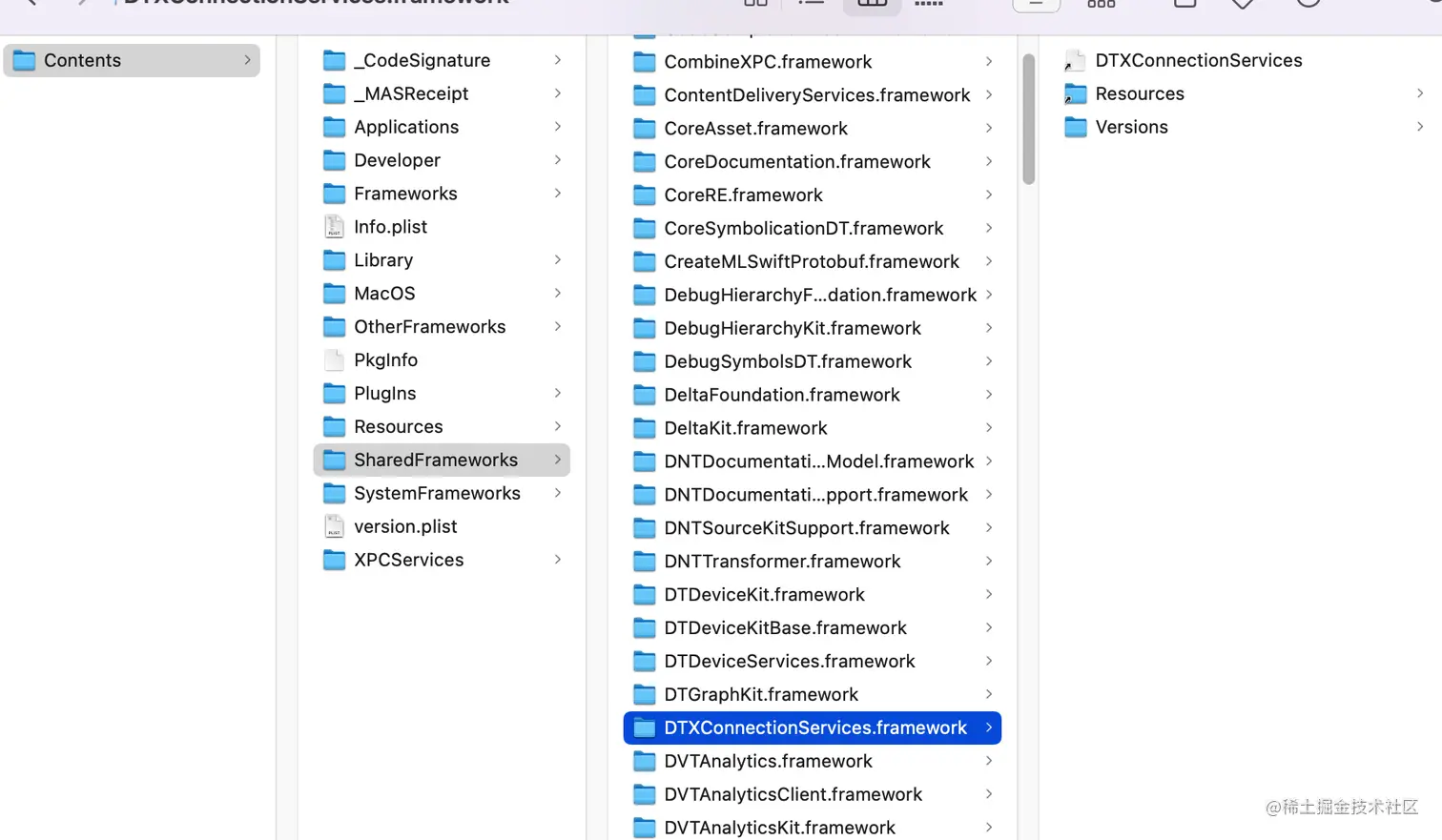

我们在xcode添加文件，拖动文件时，xcode肯定有一些工具来帮助我们修改pbxproj文件。 xcode继承了很多动态库，在应用程序->xcode右键显示包内容，可以看到有很多framework


这些framework如果能集成到工程里，那我们就能调用这些framework了。 我们要使用这些framework的前提是我们知道这些framework具体是做什么的。

Contents -> Plugins -> Xcode3Core.ideplugin -> Contents -> Frameworks -> DevToolsCore.framework 这个framework就是用来修改pbxproj文件的。如果我们能把这个framework继承到工程中，那么就可以通过这个framework修改pbxproj文件了。

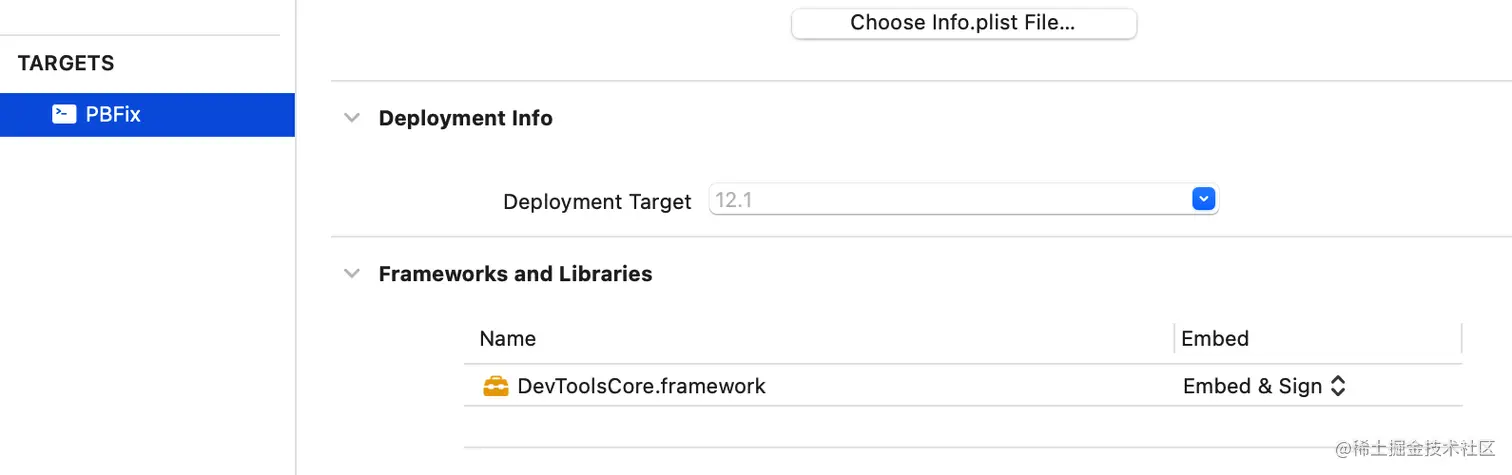

创建一个工程，选择macOS->Command Line Tool。把DevToolsCore.framework拷贝到工程SRCROOT路径下，然后把文件夹直接拖到General -> Frameworks and Libraries下：


编译成功，运行报错：

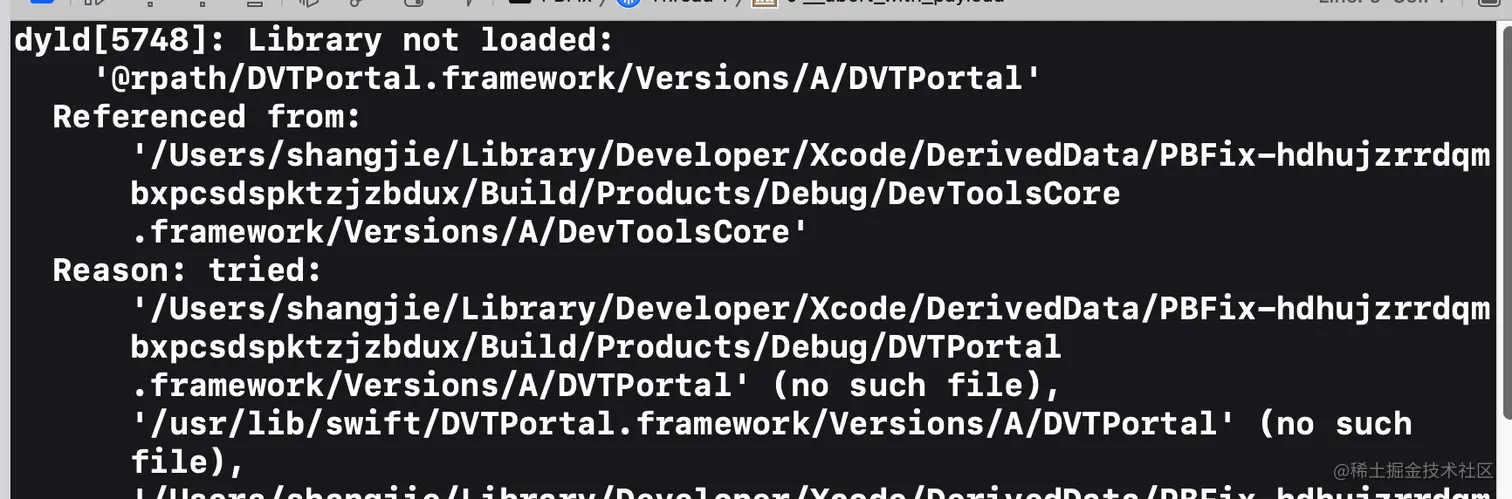

dyld通过路径'@rpath/DVTPortal.framework/Versions/A/DVTPortal'找DVTPortal的时候找不到，加载这个DVTPortal最简答的方法就是拿到它的完整路径，但是完整路径通过App控制的，所以系统提供了个rpath就是App提供的前半部分路径。在Build Settings搜索rpath，得到环境变量LD_RUNPATH_SEARCH_PATHS，这个framework在电脑中完整路径/Applications/Xcode.app/Contents/SharedFrameworks/DVTPortal.framework，此时@rpath对应/Applications/Xcode.app/Contents/SharedFrameworks/，创建一个Config，把路径赋值到环境变量上：LD_RUNPATH_SEARCH_PATHS = /Applications/Xcode.app/Contents/SharedFrameworks/，再运行：

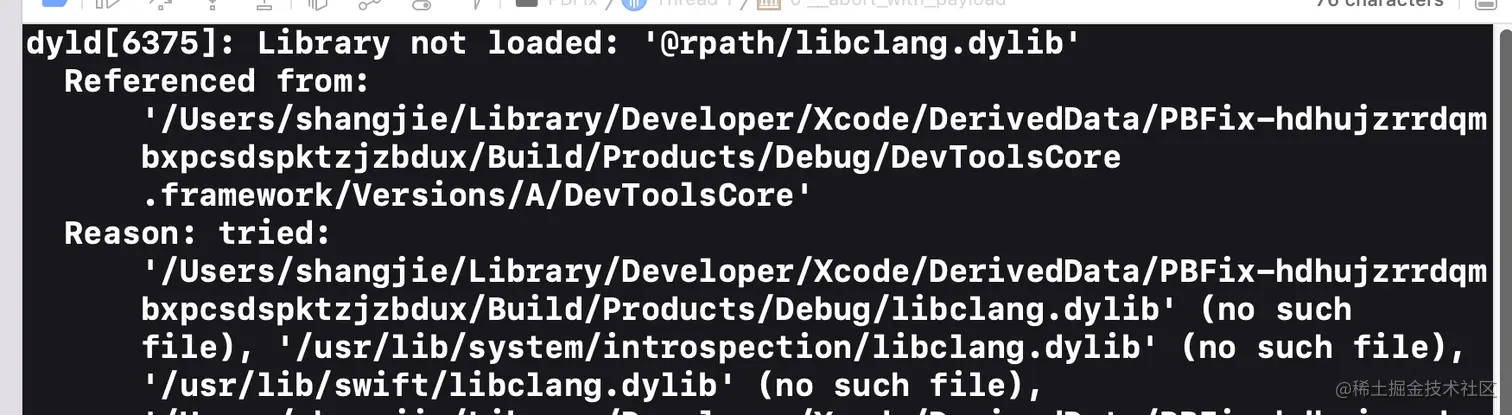

这个报错完整路径/Applications/Xcode.app/Contents/Frameworks/libclang.dylib，修改Config

LD_RUNPATH_SEARCH_PATHS = /Applications/Xcode.app/Contents/SharedFrameworks/ /Applications/Xcode.app/Contents/Frameworks

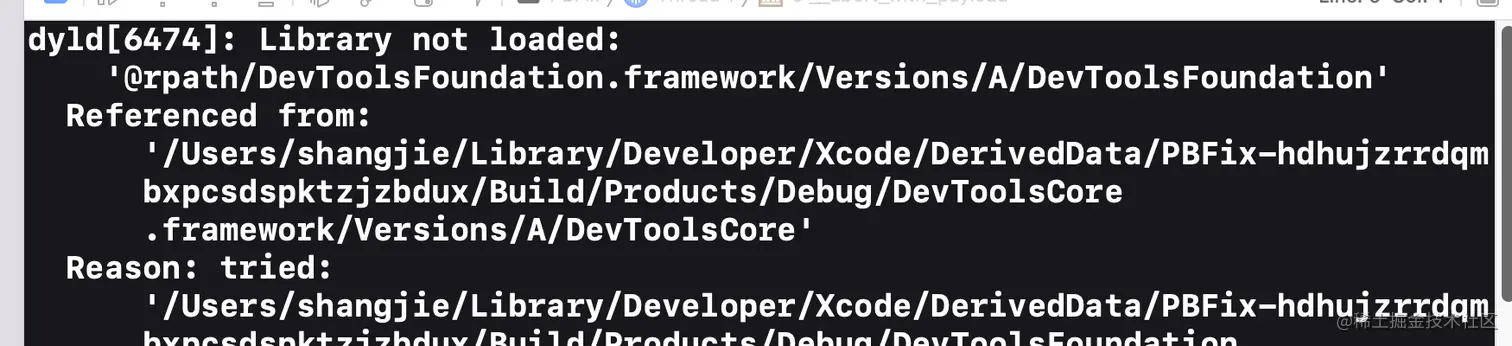

再运行，又报错，继续：


完整路径/Applications/Xcode.app/Contents/PlugIns/Xcode3Core.ideplugin/Contents/Frameworks/DevToolsFoundation.framework，修改Config

LD_RUNPATH_SEARCH_PATHS = /Applications/Xcode.app/Contents/SharedFrameworks/ /Applications/Xcode.app/Contents/Frameworks /Applications/Xcode.app/Contents/PlugIns/Xcode3Core.ideplugin/Contents/Frameworks

路径可以加双引号也可以不加：

LD_RUNPATH_SEARCH_PATHS = "/Applications/Xcode.app/Contents/SharedFrameworks" "/Applications/Xcode.app/Contents/Frameworks" "/Applications/Xcode.app/Contents/PlugIns/Xcode3Core.ideplugin/Contents/Frameworks"

再运行，成功了！

我们把framework拖过来，执行了两步操作，一个是framework search path告诉你去哪个地方搜索frame；另一个是ld -framework告诉链接器去链接这个framework。

我们可以手动执行这个操作，在Config文件中设置

FRAMEWORK_SEARCH_PATHS = "/Applications/Xcode.app/Contents/PlugIns/Xcode3Core.ideplugin/Contents/Frameworks"

OTHER_LDFLAGS = -framework DevToolsCore

把DevToolsCore文件夹添加到工程里，导入头文件：#import "PBXProject.h"，进行编译，发现报错：


因为当你把文件拖到工程里时，那文件就是在工程里面，引用的时候前面不能加其他的目录了。那就不能直接拖文件夹了，通过header search path，在Config中配置HEADER_SEARCH_PATHS = "${SRCROOT}"再编译。


因为PBXProject是在DevToolsCore下的，所以要添加目录：#import "DevToolsCore/PBXProject.h"再编译，还有错：


因为xcode内置有NSObject而这个库不行，要替换成#import <Foundation/Foundation.h>，有的代码错误直接注释即可，因为是头文件，所以没关系。 修改完后可以了，我们就可以写代码了。

projectWithFile:在PBXProject找到这个方法，参数就写要修改的xcodeproj的绝对路径。

int main(int argc, const char * argv[]) {
    PBXProject *project = [PBXProject projectWithFile:@"/Users/shangjie/Desktop/工程化/未命名文件夹/PBFix/addFileTest/addFileTest.xcodeproj"];

    NSLog(@"%@", project);
    return 0;
}

跑一下发现崩溃了：


错误是断言失败了，在IDEInitialization.m文件中，这个我们都不用看，系统库里面的方法，我们也看不到。

那怎么办呢？只能选择站在巨人肩膀上，网上有很多插件都是大神们写好的，他们对这个肯定都有研究，我们可以参考一下。有个国外大神写的xcproj-develop，参考这个工程，我们发现这个报错是使用Xcode的IDE的API，如果要使用这个API，需要先进行初始化，初始化代码如下：

NSError *error;
BOOL initialized = IDEInitialize(1, &error);

但是IDEInitialize并不在现在开发环境中有函数声明，但是我们知道这个函数声明肯定在我们引用的某个动态库里面，我们就要告诉编译器，你不要管，在运行的时候dyld会自动找到这个函数，我们要骗编译器，骗编译器分为两部分：

  1. 预处理。这个比较简单，我们直接添加个函数的声明即可：BOOL IDEInitialize(int, NSError **error);
  2. 链接。连接器在生成可执行文件的时候是需要函数声明的。那么我们要告诉编译器，链接的时候，这个符号你不要管，到时候自然有人会管。使用Xlinker，Xlinker后面的参数是直接传给链接器的，而不是通过clang转给链接器的。链接器有个指令-U忽略后面的符号，在Config文件中的OTHER_LDFLAGS添加OTHER_LDFLAGS = -framework DevToolsCore -Xlinker -U -Xlinker _IDEInitialize。

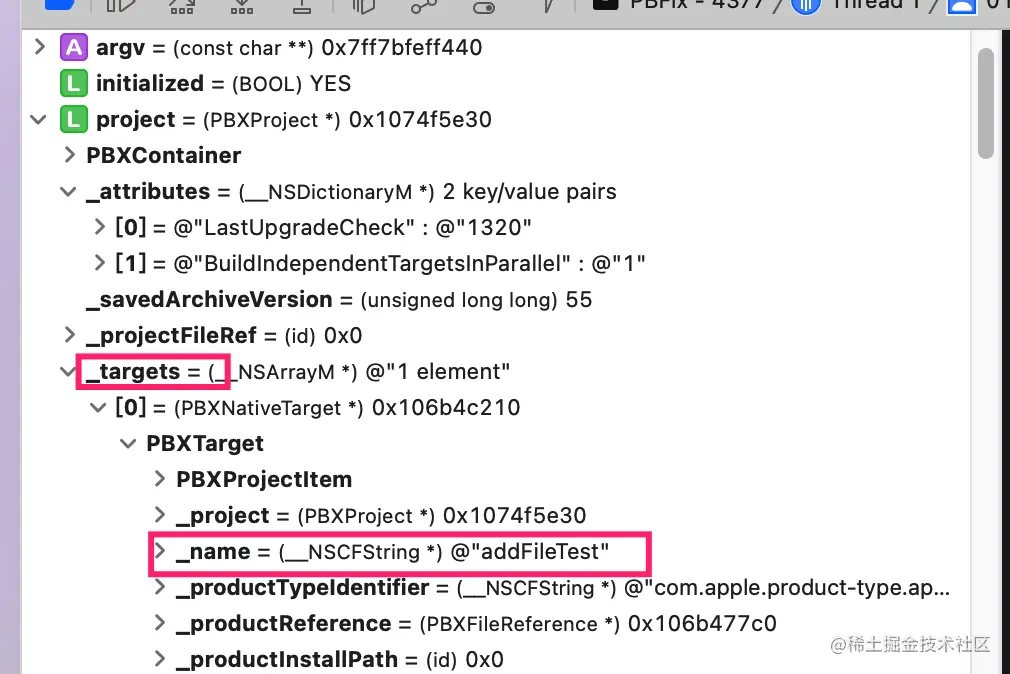

在运行就会提示访问文件夹了，并且看到project里面的信息：



随便拷贝一个Person.h文件到addFileTest工程的SRCROOT路径下，添加文件首先这个文件要在project的一个group下面。使用group里面的API需要先导入头文件：#import "DevToolsCore/PBXGroup.h"，添加文件引用：

int main(int argc, const char * argv[]) {
    NSError *error;
    BOOL initialized = IDEInitialize(1, &error);
    PBXProject *project = [PBXProject projectWithFile:@"/Users/shangjie/Desktop/工程化/未命名文件夹/PBFix/addFileTest/addFileTest.xcodeproj"];
    [[project rootGroup] addFiles:@[@"/Users/shangjie/Desktop/工程化/未命名文件夹/PBFix/addFileTest/Person.h"] copy:NO createGroupsRecursively:NO];
    [project writeToFileSystemProjectFile:YES userFile:NO checkNeedsRevert:NO];
    NSLog(@"%@", project);
    return 0;
}

执行代码后，文件引用就被添加上了。
