从键入URL到页面渲染经历了什么？

努力努力MAX
149 阅读8分钟

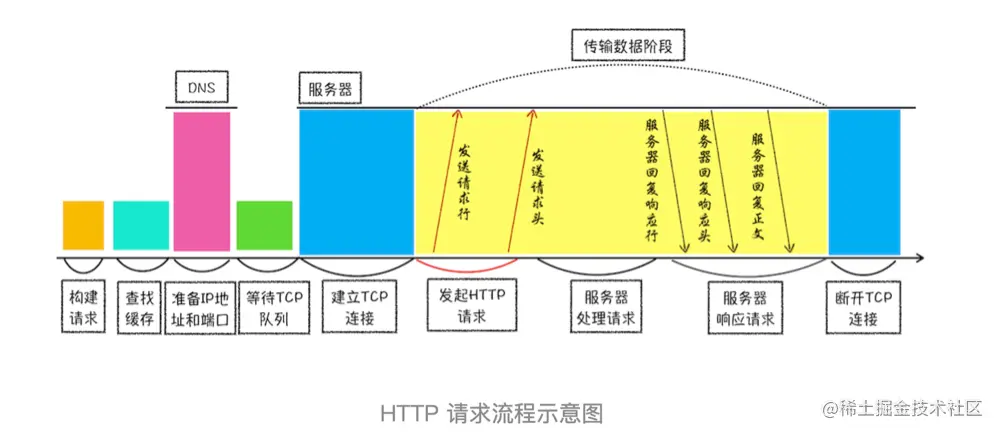

HTTP请求的流程


  1. 构建请求的URL：http协议+主机名+端口号+search
  2. 查找缓存：cache-control/If-None-Match，强缓存，协商缓存
  3. DNS解析: 通过域名查找IP地址
  4. 等待TCP队列：同一域名最多六个队列
  5. 建立TCP连接：三次握手（SYN、ACK）
  6. 发送HTTP请求：请求行（方法+URI+HTTP版本），请求头+请求体
  7. 服务器处理请求：服务器回复响应行（HTTP版本+状态码）
  8. 服务器响应请求：响应头（返回时间+数据类型+cookie）+响应体（HTML...）
  9. 浏览器解析与绘制：DOM、Style、Layout、Layer、Paint、tiles、raster、draw quad
  10. 断开TCP连接：保持打开connection：keep-alive，四次挥手（FIN、ACK、seq、ack）
  11. 重定向：当状态码为（301/302）时，Location为重定向地址

1 构建请求URL

URL（Uniform Resource Locator）统一资源定位符，用于互联网资源定位，俗称网址

1.1 URL组成部分：

  • 【https://】：protocal协议
  • 【name.com】：hostname主机名
  • 【8080】：port端口号
  • 【?params=false】：search

1.2 键入URL后会对URL进行判断搜索：

  1. 检查URL是否合法
  2. 合法，则检查URL是否完整（若不完整则对域进行猜测，补全前缀/后缀）
  3. 不合法，则将键入内容作为搜索条件，使用默认搜索引擎进行搜索

2 查找缓存

查找是否存在缓存，并拦截请求。

优点：

  • 缓解服务端压力
  • 网站实现快速加载
  1. 无缓存：若缓存为空则继续请求服务器
  2. 强缓存：若缓存不为空，则判断cache-control/Expire是否在有效期
  3. 协商缓存：判断由服务器决定是否使用缓存，通过Last-Modified/If-Modified-Since 和 Etag/If-None-Match判断资源是否更新，若协商缓存失效则返回200，并重新返回资源和缓存标识；若协商缓存生效则返回304，从缓存中读取资源。

note：协商缓存前，要经过DNS域名解析和TCP连接。

缓存位置：

  • Service Worker：浏览器独立线程进行缓存
  • Memory Cache：内存缓存--F5
  • Disk Cache：硬盘缓存--Ctrl+F5
  • Push Cache：推送缓存（HTTP/2中的）

3 DNS解析

DNS(Domain Name System) 域名系统

  • DNS协议运行在UDP协议之上
  • DNS解析，通过域名查找到对应的IP地址
  • DNS缓存，浏览器、操作系统、路由器、本地DNS、根域名服务器均有一定缓存

解析流程：

  1. 查找浏览器缓存和本地host文件，是否有该网址记录
  2. 查找本地DNS缓存，是否有该网址记录
  3. 根据TCP/IP参数设置的DNS服务器查询，是否在本地配置区资源中
  4. 查找本地DNS服务器是否缓存
  5. 本地DNS服务器发送查询，至根DNS服务器；根DNS收到请求后，用顶级域DNS服务器地址进行响应
  6. 本地DNS服务器发送查询，至顶级域DNS服务器；顶级域DNS收到请求后，用权威DNS服务器地址进行响应
  7. 本地DNS服务器发送查询，至权威DNS服务器；权威DNS收到请求后，用url的IP地址进行响应，完成域名解析。

查询通常，从请求主机到本地DNS服务器查询是递归查询，DNS服务器获取到映射查询是迭代查询。

DNS优化:

  1. 减少DNS次数；
  2. DNS预获取，在DOM之前先缓存在本地
  3. DNS负载均衡，根据机器负载量、地理位置处理
  4. DNS查找数量=Web页面唯一主机名数量，减少主机名达到减少DNS查找目的（ 减少主机名会潜在减少页面并行下载数量，一个主机名推荐2～4组件）

4 建立TCP链接

几乎所有的HTTP链接均由TCP/IP完成，TCP/IP是全球计算机及网络设备都在使用的一种常用的分组交换网络分层，HTTP的连接实际就是TCP连接以及其使用规则。 --《HTTP权威指南》

当浏览器获取到服务器的IP地址以后，浏览器将使用一个随机端口（1024～65524）向服务器80端口发起TCP连接请求（note：HTTP端口默认为80，HTTPS端口默认为443），通过TCP三次握手建立连接。

4.1 分层模型

[OSI][TCP/IP]
7应用层HTTP
6表示层应用层
5会话层
4传输层传输层TCP TLS
3网络层网络层IP
2数据链路层链路层
1物理层

4.2 TCP三次握手

SYN：握手信号（Synchronize Sequence Number）

ACK：确认应答 (Acknowledgement)

  1. CLient -> Server : SYN(1)/seq(=j) 客户端请求链接，SYN_SEND
  2. Server -> CLient : ACK(1)/ack(=j+1)/SYN(1)/seq(=k) 服务器确认应答，SYN-RECV
  3. Client -> Server : ACK(1)/ack(=k+1)/seq(=j) 客户端确认应答，均ESTABLISHED

note: 三次握手原因：确认CLient和Server均有发送和接收的功能。

4.4 TLS协商

TLS协议（Transport Layer Security）：保证通信保密性和数据完整性

  • TLS记录协议（TLS Record）
  • TLS握手协议（TLS Handshake）

SSL协议（Secure Socket Layer）：

  • 认证用户和服务，确保发送至正确的客户端和服务器
  • 加密数据，防止窃取
  • 维护数据完整性，确保传输后不变

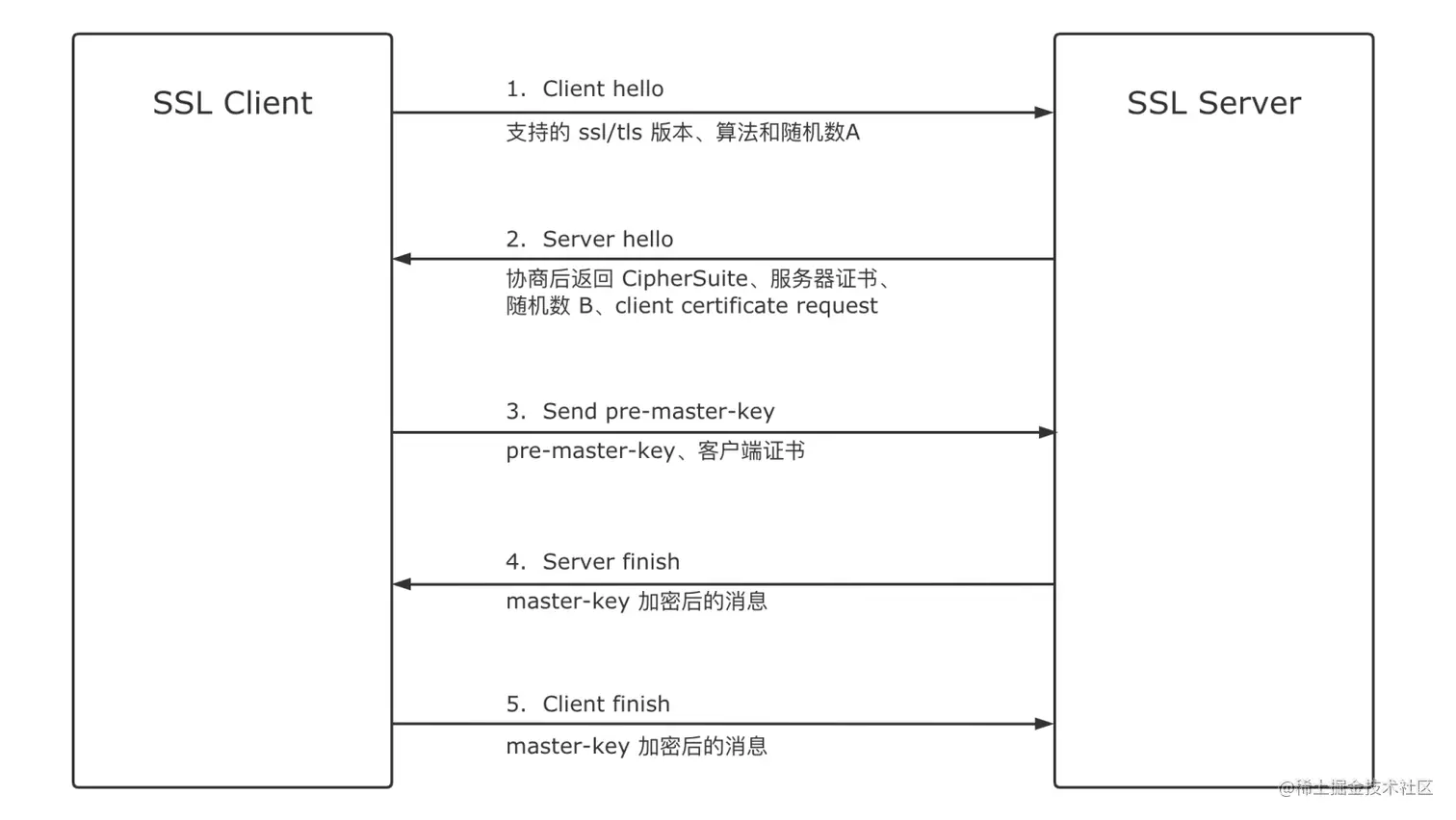

TLS握手协议

  1. CLient -> Server : client hello，携带信息包括：SSL/TLS版本，加密算法，数据压缩方法，随机数A
  2. Server -> CLient : server hello，携带信息包括：SSL/TLS版本，会话ID，随机数B，服务端数字证书serverCA，客户端证书请求（client certificate request）
  3. CLient -> Server : 客户端校验serverCA，校验通过则发送随机数C（pre-master-key），使用数字证书中的公钥加密后发出，发出客户端证书clientCA，发出使用私钥加密的随机数clientRandom
  4. Server -> CLient : 服务端校验clientCA，并解密clientRandom，根据随机数A/B/C（pre-master-key），产生动态密钥（master-key），发送加密的finish消息
  5. Client -> Server : 客户端根据随机数和算法生成master-key，发送加密的finish消息

服务端和客户端握手完成后，之后的数据均采用master-key进行加密传输。

5 服务器响应

当TCP连接成功后，浏览器会发送一个HTTP GET请求，请求目标通常是一个HTML文件；而服务器收到请求后，调用数据库信息，返回一个HTTP响应报文，内容包括响应头+HTML正文。

note: 当TCP连接后，需要等待TCP队列，同一域名最多建立6个TCP队列

5.1 状态码

由三位数构成，第一位表示响应类别：

  • 1XX 指示信息，表示请求已接受，继续处理
  • 2XX 成功，表示请求被成功接收、理解、接收
  • 3XX 重定向，完成请求需要进一步操作
  • 4XX 客户端错误，请求有语法错误，或请求无法完成
  • 5XX 服务端错误，服务器未能完成合法请求

5.2 常见请求头和字段

  • Cache-Control：must-revalidate、no-cache、private（是否需要缓存资源）
  • Connection：keep-alive（保持连接）
  • Content-Encoding：gzip（web 服务器支持的返回内容压缩编码类型）
  • Content-Type：text/html；charset=UTF-8（文件类型和字符编码格式）
  • Date：Sun， 21 Sep 2021 06:18:21 GMT（服务器消息发出的时间）
  • Transfer-Encoding：chunked（服务器发送的资源的方式是分块发送）

5.3 HTTP响应报文

响应报文由四部分组成（响应行 + 响应头 + 空行 + 响应体）

  • 状态行：HTTP 版本 + 空格 + 状态码 + 空格 + 状态码描述 + 回车符（CR） + 换行符（LF）
  • 响应头：字段名 + 冒号 + 值 + 回车符 + 换行符
  • 空行：回车符 + 换行符
  • 响应体：由用户自定义添加，如 post 的 body 等

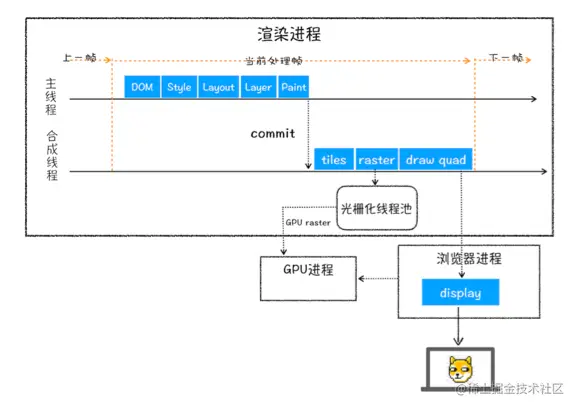

6 浏览器解析与绘制


  1. DOM：处理HTML标记，构建DOM树（DOM Tree）
  2. Style：计算样式，转换为样式表（Style Sheets），计算DOM各节点的具体样式，构建CSSOM
  3. Layout：计算元素几何位置，构建布局树（Layout Tree）
  4. Layer：层叠上下文属性，或剪裁创建图层，构建分层树（Layer Tree）
  5. Paint：提交Paint List至合成线程
  6. Tiles：将图层分为图块（tile），通常为256256，512512
  7. Raster：栅格化，生成位图，视口附近的图块优先渲染，GPU（进程）加速
  8. Draw Quad：合成，浏览器显示

note：

  • DOM解析线程和CSS解析线程为并行的

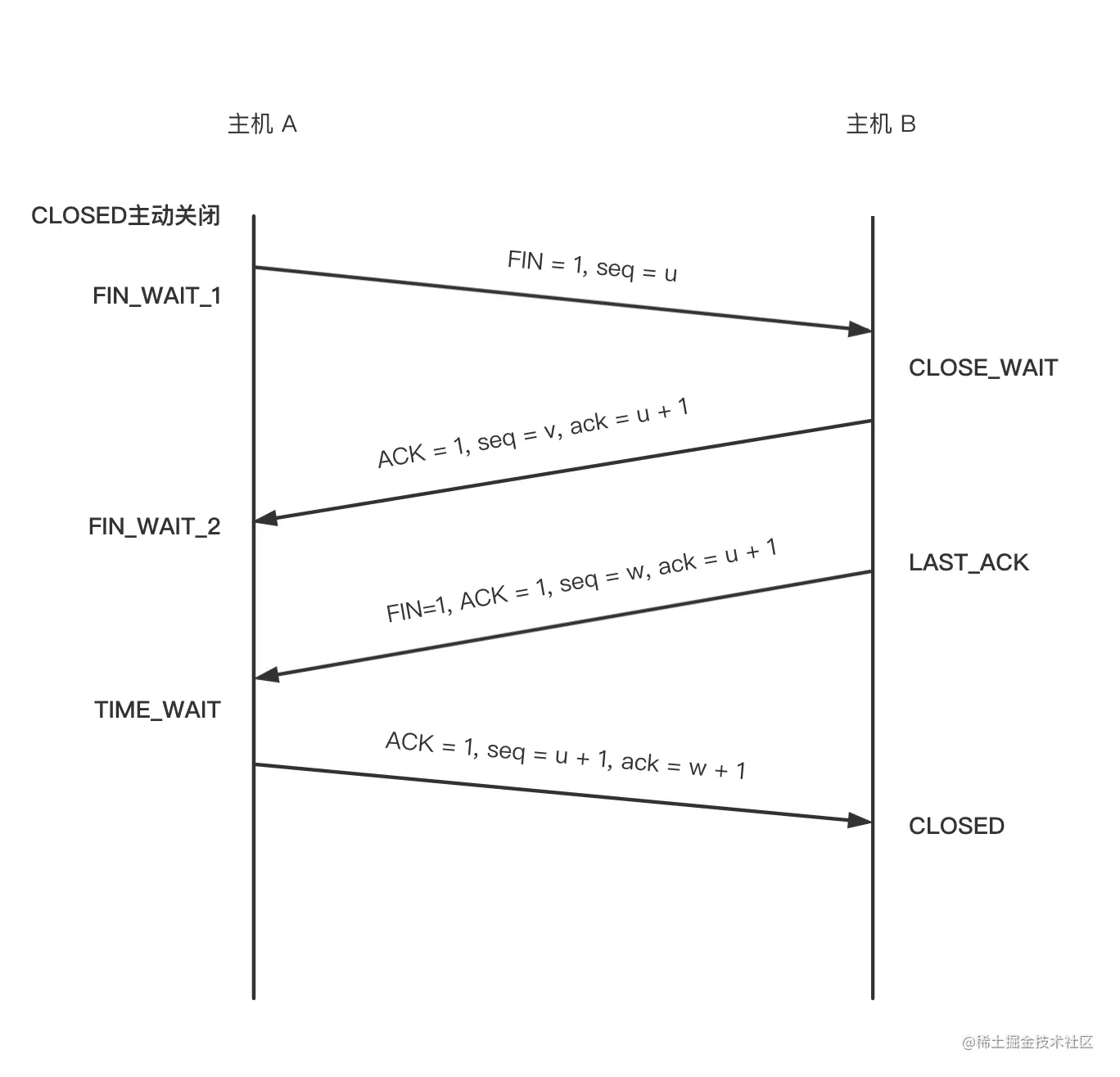

7 TCP断开连接

设置持久连接（keep-alive），可以优化请求的耗时，关闭TCP连接是一个全双工过程，一般由客户端发起，发包顺序不一定：

  1. CLient -> Server : FIN(1)/seq(=u) 客户端请求关闭连接，FIN-WAIT-1，发送关闭
  2. Server -> CLient : ACK(1)/ack(=u+1)/seq(v) 服务器确认应答，并发送ACK和seq，CLOSE-WAIT，客户端收到后进入FIN-WAIT-2，等待服务器完成最后发送
  3. Server -> CLient : FIN(1)/ACK(1)/ack(=u+1)/seq(w) 服务器发送FIN,请求关闭，LAST-ACK
  4. Client -> Server : ACK(1)/ack(w+1)/seq(u+1) 客户端确认应答，进入TIME-WAIT(2msl),服务器收到后，均进入CLOSED状态，完成四次挥手

note：四次挥手原因，确保服务器未收到客户端响应时能重新发送请求，保证客户端最后一个ACK服务器能收到

参考原文： 浏览器从输入网址到页面展示的过程
