spark原理解析｜ 青训营笔记

zjczdzs
199 阅读8分钟

这是我参与「第四届青训营 」笔记创作活动的的第4天

一、spark大数据处理引擎介绍

Spark是一种基于内存的快速、通用、可扩展的大数据分析引擎。

spark版本演进

  • 2009 年，Spark 诞生于伯克利大学的 AMPLab 实验室；

  • 2010 年，伯克利大学正式开源了 Spark 项目；

  • 2013 年 6 月，Spark 成为了 Apache 基金会下的项目；

  • 2014 年 2 月，Spark 以飞快的速度成为了 Apache 的顶级项目；

  • 2014年 6 月，发布1.0版本

    • 内存计算
    • 丰富API、多语言支持
    • 一站式解决方案
    • 多部署模式

  • 2016 年 7 月发布2.0版本

    • ANSI SQL and Streamlined APls
    • Structured Streaming
    • Whole-stage Code Generation

  • 2020年发布3.0版本

    • Adaptive Query Execution
    • Dynamic Partition Pruning
    • Accelerator-aware scheduling

  • 2022年发布3.3版本

    • Bloom Filter Joins
    • Query Execution Enhancements

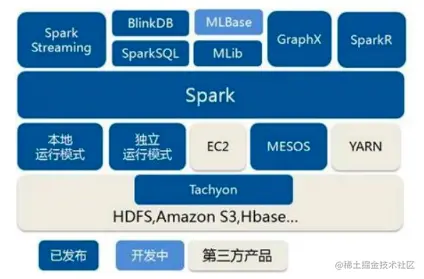

spark生态与特点


  • Spark Core

Spark Core 中提供了 Spark 最基础与最核心的功能，Spark 其他的功能如：Spark SQL，Spark Streaming，GraphX, MLlib 都是在 Spark Core 的基础上进行扩展的。

  • Spark SQL

Spark SQL 是 Spark 用来操作结构化数据的组件。通过 Spark SQL，用户可以使用 SQL或者 Apache Hive 版本的 SQL 方言（HQL）来查询数据。

  • Spark Streaming

Spark Streaming 是 Spark 平台上针对实时数据进行流式计算的组件，提供了丰富的处理数据流的 API。

  • Spark MLlib

MLlib 是 Spark 提供的一个机器学习算法库。MLlib 不仅提供了模型评估、数据导入等额外的功能，还提供了一些更底层的机器学习原语。

  • Spark GraphX

GraphX 是 Spark 面向图计算提供的框架与算法库。

特点

  • 统一引擎，支持多种分布式场景

  • 多语言支持

    • 支持java/Scala、SQL、Python、R

  • 可读写丰富数据源

    • 内置DateSource
    • 自定义DateSource

  • 丰富灵活的API/算子

    • SparkCore的RDD
    • SparkSQL的DateFrame

  • 支持K8S/YARN/Mesos资源调度

Spark部署模式

  • Local模式

所谓的 Local 模式，就是不需要其他任何节点资源就可以在本地执行 Spark 代码的环境，一般用于教学，调试，演示等，之前在 IDEA 中运行代码的环境我们称之为开发环境，不太一样。

  • Standalone模式

local 本地模式毕竟只是用来进行练习演示的，真实工作中还是要将应用提交到对应的集群中去执行，这里我们来看看只使用 Spark 自身节点运行的集群模式，也就是我们所谓的独立部署（Standalone）模式。Spark 的 Standalone 模式体现了经典的 master-slave 模式。集群规划:

  • Yarn模式

独立部署（Standalone）模式由 Spark 自身提供计算资源，无需其他框架提供资源。这种方式降低了和其他第三方资源框架的耦合性，独立性非常强。但是你也要记住，Spark 主要是计算框架，而不是资源调度框架，所以本身提供的资源调度并不是它的强项，所以还是和其他专业的资源调度框架集成会更靠谱一些。（其实是因为在国内工作中，Yarn 使用的非常多）。

spark相关名词

  • Application（应用）：Spark上运行的应用。Application中包含了一个驱动器（Driver）进程和集群上的多个执行器（Executor）进程。
  • Driver Program（驱动器）：运行main()方法并创建SparkContext的进程。
  • Cluster Manager（集群管理器）：用于在集群上申请资源的外部服务（如：独立部署的集群管理器、Mesos或者Yarn）。
  • Worker Node（工作节点）：集群上运行应用程序代码的任意一个节点。
  • Executor（执行器）：在集群工作节点上为某个应用启动的工作进程，该进程负责运行计算任务，并为应用程序存储数据。
  • Task（任务）：执行器的工作单元。
  • Job（作业）：一个并行计算作业，由一组任务（Task）组成，并由Spark的行动（Action）算子（如：save、collect）触发启动。
  • Stage（阶段）：每个Job可以划分为更小的Task集合，每组任务被称为Stage。

Spark目前支持几个集群管理器：

  • Standalone ：Spark 附带的简单集群管理器，可以轻松设置集群。
  • Apache Mesos：通用集群管理器，也可以运行 Hadoop MapReduce 和服务应用程序。（已弃用）
  • Hadoop YARN： Hadoop 2 和 3 中的资源管理器。
  • Kubernetes：用于自动部署、扩展和管理容器化应用程序的开源系统。

二、SparkCore原理解析

什么是RDD

  • RDD(Resilient Distributed Dataset)：弹性分布式数据集，是一个容错的、并行的数据结构
  • RDD算子：对任何函数进行某一项操作都可以认为是一个算子，RDD算子是RDD的成员函数

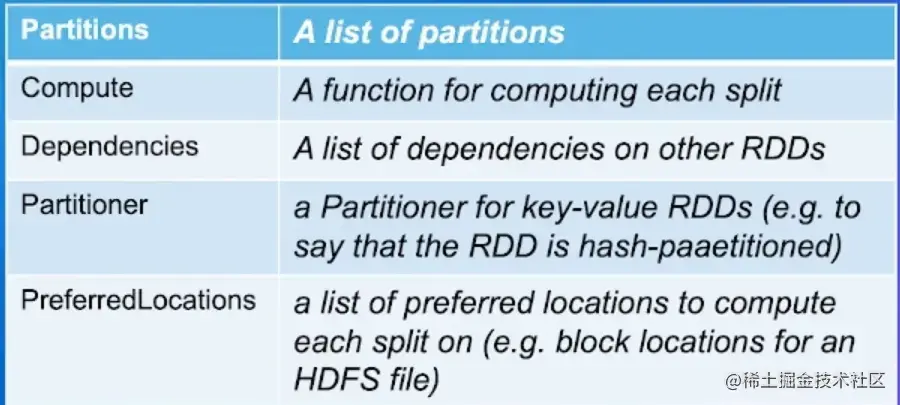

rdd要素


Transform(转换)算子: 根据已有RDD创建新的RDD

Action(动作)算子: 将在数据集上运行计算后的数值返回到驱动程序，从而触发真正的计算

DAG(Directed Acyclic Graph): 有向无环图，Spark中的RDD通过一系列的转换算子操作和行动算子操作形成了一个DAG

DAGScheduler：将作业的DAG划分成不同的Stage，每个Stage都是TaskSet任务集合，并以TaskSet为单位提交给TaskScheduler。

TaskScheduler：通过TaskSetManager管理Task，并通过集群中的资源管理器（Standalone模式下是Master，Yarn模式下是ResourceManager）把Task发给集群中Worker的Executor

Shuffle：Spark中数据重分发的一种机制。

两类RDD算子

  • Transform算子：生成一个新的RDD

    • map/filter/flatMap/groupByKey/reduceByKey...

  • Action算子

    • collect/count/take/saveAsTextFilel...

RDD依赖

  • 窄依赖

    • 父RDD的每个partition至多对应个子RDD分区。

  • 宽依赖

    • 父RDD的每个partition都可能对应多个子RDD分区。

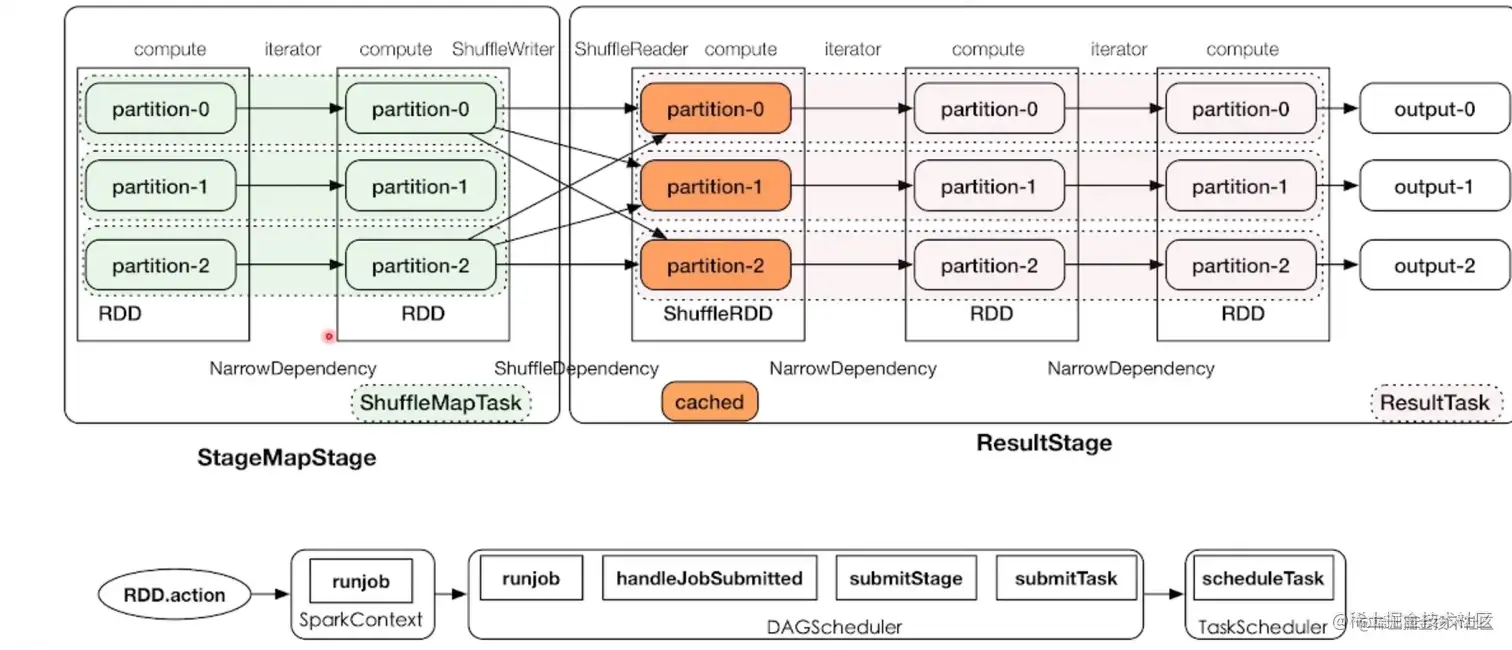

执行流程


调度

根据ShuffleDependency 切分 Stage,并按照依赖顺序调度Stage,为每个Stage生成并提交TaskSet到 TaskScheduler

image-20220803122917869

根据调度算法(FIFO/FAIR)对多个TaskSet进行调度，对于调度到的TaskSet，会将Task 调度(locality)到相关Executor上面执行，Executor SchedulerBackend提供

image-20220803123018932

image-20220803123047249

内存管理

UnifiedMemoryManager 统一管理多个并发Task的内存分配 每个Task获取的内存区间为1/(2*N)~1/N， N为当前Executor中正在并发运行的task数量

image-20220803123310090

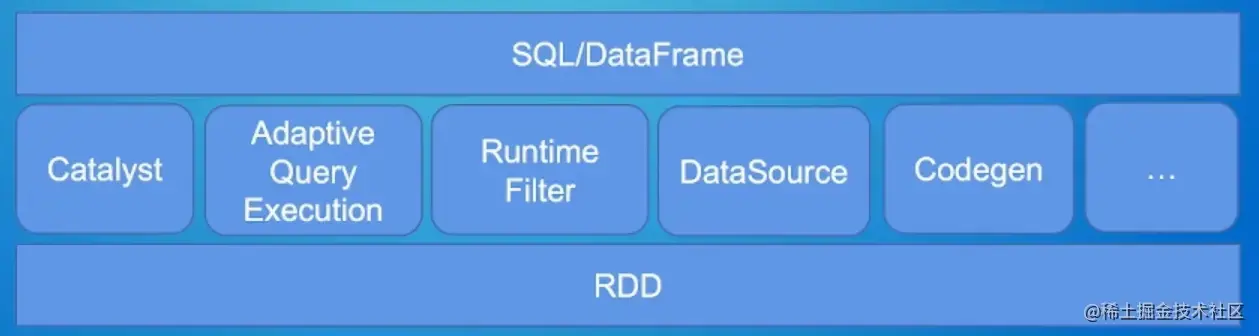

三、SparkSQL原理解析



DataFrame： 是一种以RDD为基础的分布式数据集， 被称为SchemaRDD

DataSource：SparkSQL支持通过 DataFrame 接口对各种数据源进行操作。

Runtime Filter：运行时过滤

Codegen：生成程序代码的技术或系统，可以在运行时环境中独立于生成器系统使用

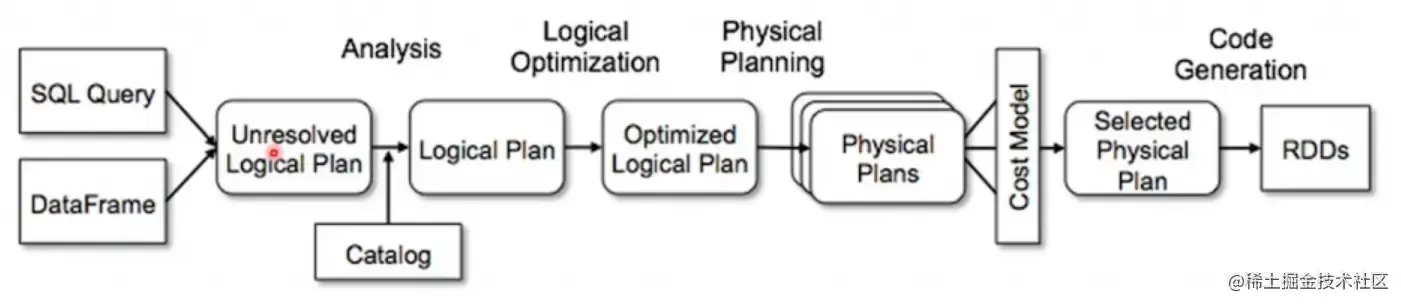

SparkSql执行过程：

  • Unresolved Logical Plan：未解析的逻辑计划，仅仅是数据结构，不包含任何数据信息。
  • Logical Plan：解析后的逻辑计划，节点中绑定了各种优化信息。
  • Optimized Logical Plan：优化后的逻辑计划
  • Physical Plans：物理计划列表
  • Selected Physical Plan 从列表中按照一定的策略选取最优的物理计划

Catalyst优化器

Catalyst：SparkSQL核心模块，主要是对执行过程中的执行计划进行处理和优化

RBO

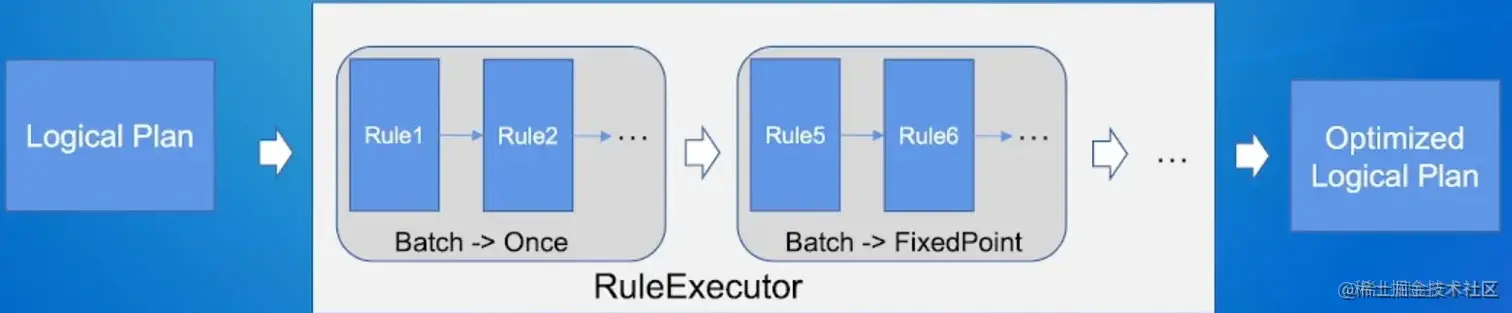

Batch执行策略：

  • Once ->只执行一次
  • FixedPoint -> 重复执行，直到plan不再改变，或者执行达到固定次数（默认100次）

RBO匹配规则：

transformDown 先序遍历树进行规则匹配

transformUp 后序遍历树进行规则匹配

AQE(Adaptive Query Execution自适应查询)

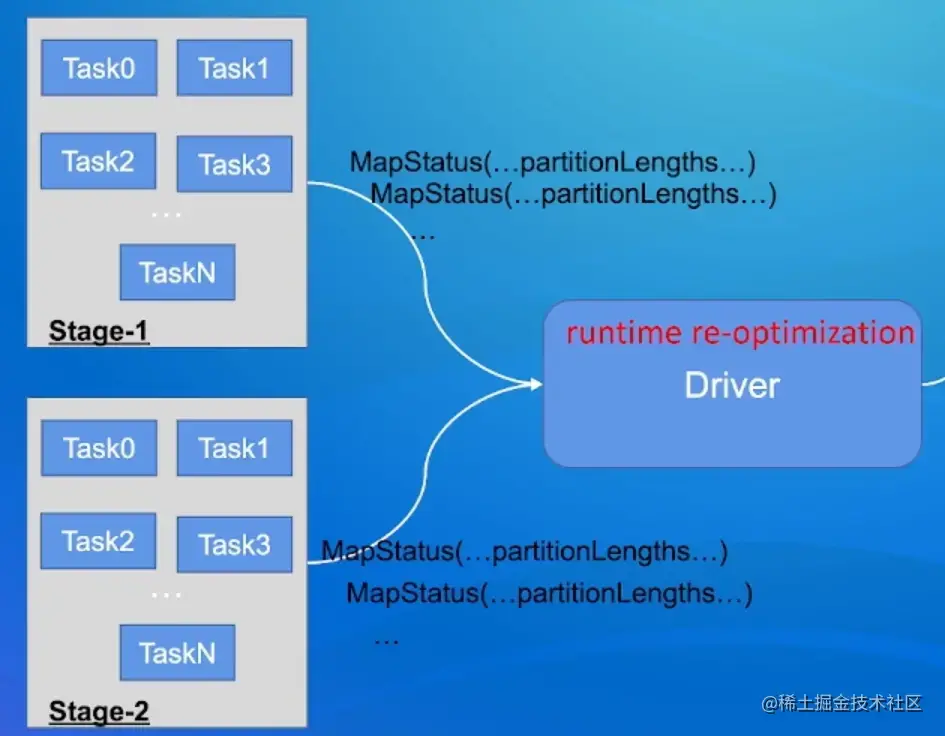

每个Task结束会发送MapStatus信息给Driver

Task的MapStatus中包含当前Task Shuffle产生的每个Partition的size统计信息 Driver获取到执行完的Stages的MapStatus信息之后， 按照MapStatus中partition大小信息识别匹配一些优化场景，然后对后续未执行的Plan进行优化

特点：边优化边执行，根据已经完成计划的真实节点去做统计，进行反馈，优化剩余计划。

所支持的优化场景

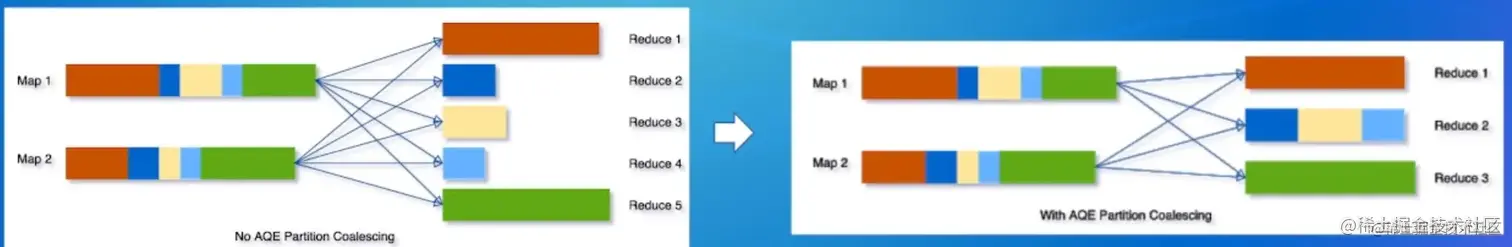

  • Partition合并


作业运行过程中，根据前面运行完的Stage的MapStatus中实际的partition大小信息，可以将多个相邻的较小的partition进行动态合并，右一个Task读取进行处理。

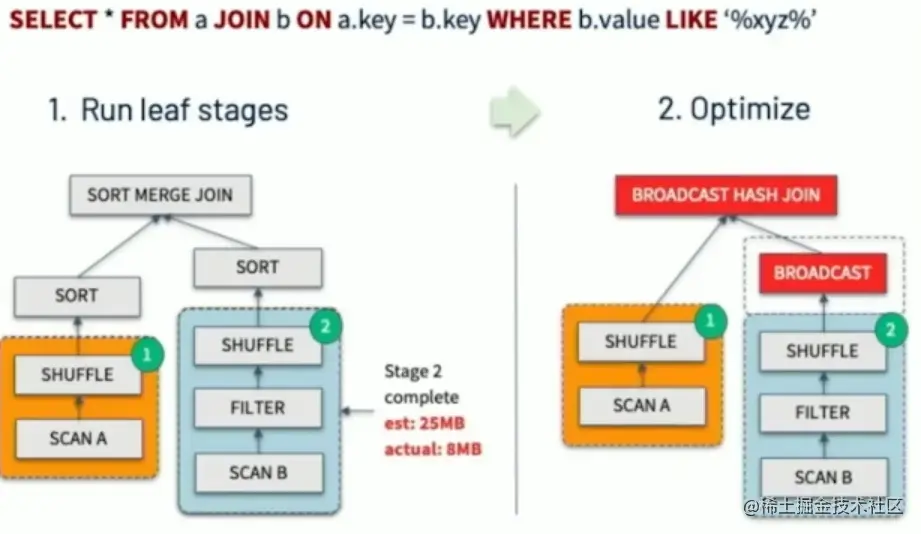

  • 动态切换JOIN策略


1..存在的问题时Catalyst Optimizer优化阶段，算子的statistics估算不准确，生成的执行计划并不是最优。

2.的解决方案时AQE运行过程中动态获取准确JOIN的leftChild/rightChild的实际大小，将SMJ转换为BHJ。

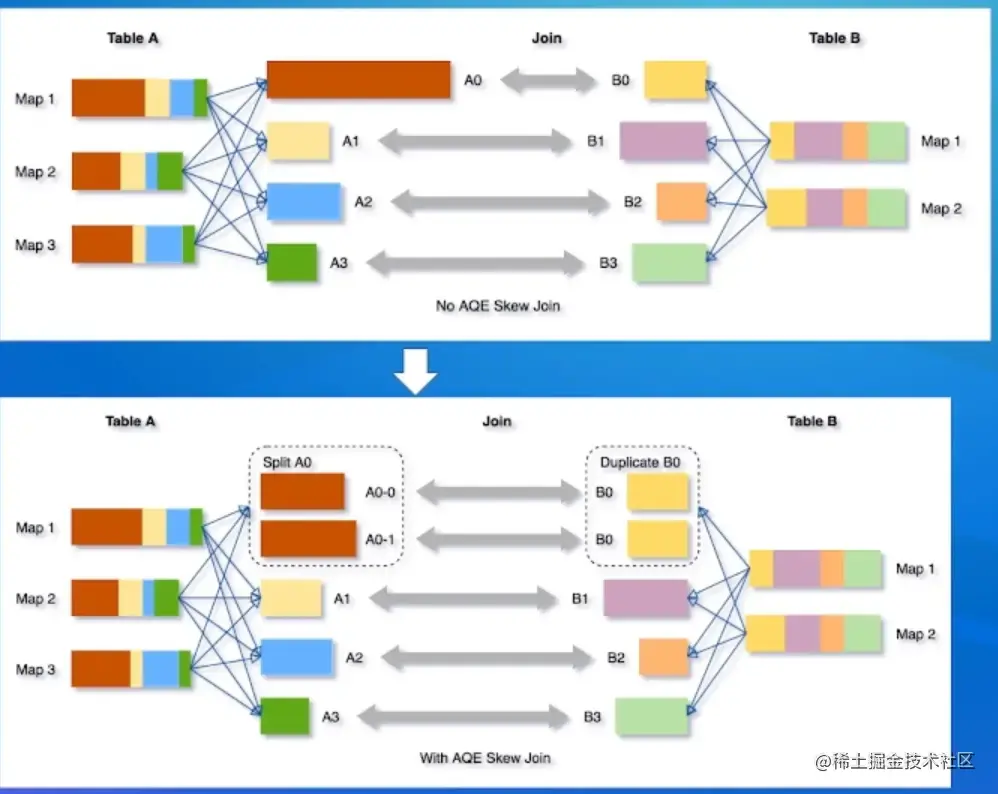

  • Skew Join


AQE根据MapStates信息自动检测是否右倾斜，将大的partition拆分成多个Task进行Join

Runtime Filter

Runtime Filter减少了大表的扫描，shuffle的数据量以及参加啊Join的数据量，所以对整个集群IO/网络/CPU有比较大的节省

Bloom Runtime Filter

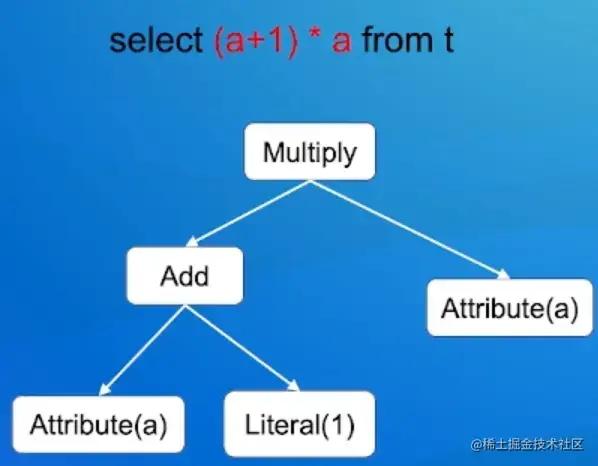

Codegen Expression(表达式)


将表达式中的大量虚函数调用压平到一个函数内部，类似手写代码。动态生成代码,Janino即时编译执行

WholeStageCodegen

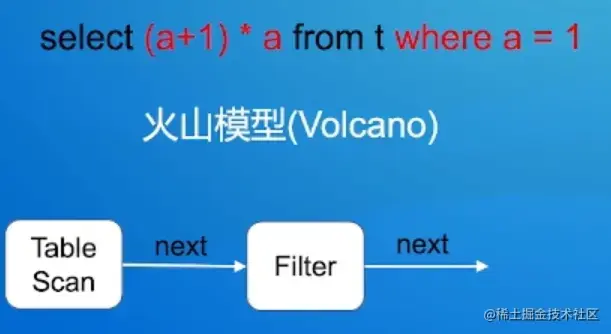

原先编译的火山模型算子之间大量的虚函数调用，开销大

现在将同一个Stage中的多个算子压平到一个函数内部去执行。
