这是我参与「第四届青训营」笔记创作活动的第 7 天。
一、笔记内容
1. shuffle概述
2. shuffle算子
3. shuffle过程
4. Push Shuffle
二、shuffle概述
1.Mapreduce
1. map阶段：在单机上进行的针对一小块数据的计算过程，如对混乱的数据排序。
2. shuffle阶段：在map阶段基础上，进行数据移动，为后续的reduce阶段做准备。
3. reduce阶段：对移动后的数据进行处理，依然是在单机上处理一小份数据。
2.为什么shuffle 对性能非常重要
1. M*R次网络连接；
2. 大量的数据移动；
3. 数据丢失风险；
4. 可能存在大量的排序操作；
5. 大量的数据序列化、反序列化操作；
6. 数据压缩。
3.批式计算的发展与shuffle
graph TD
Mapreduce --> Spark --> Spark3.2
数据shuffle表示了不同分区数据交换的过程，不同的shuffle策略性能差异较大。目前在各个引擎中shuffle都是优化的重点，在spark框架中，shuffle是支撑spark进行大规模复杂数据处理的基石。
三、shuffle算子
1.shuffle的算子分类
Spark中会产生shuffle的算子大概可以分为4类：
| repartition | ByKey | join | Distinct |
|---|---|---|---|
| coalesce | groupByKey | cogroup | distinct |
| repartition | reduceByKey | join | |
| aggregateByKey | leftOuterJoin | ||
| combineByKey | intersection | ||
| sortByKey | subtract | ||
| sortBy | subtractByKey |
2.Spark中对shuffle的抽象
-
窄依赖：父RDD的每个分片至多被子RDD中的一个分片所依赖；
-
宽依赖：父RDD中的分片可能被子RDD中的多个分片所依赖。
算子内部的依赖关系
graph TD
ShuffleDependency --> coGroupedRDD --> Cogroup --> fullOuterJoin/rightOuterJoin/leftOuterJoin
Cogroup --> join
ShuffleDependency --> ShuffledRDD --> combineByKeyWithClassTag --> combineByKey
combineByKeyWithClassTag --> reduceByKey
ShuffledRDD --> Coalesce
ShuffledRDD --> sortByKey --> sortBy
3.Shuffle Dependency构造
1. A single key-value pair RDD, i.e. RDD[Product2[K, V]]；
2. Partitioner (available as partitioner property)；
- 用来将record映射到具体的partition的方法。
- 接口
- numberPartitions
- getPartition
- 经典实现
- HashPartitioner
3. Serializer；
4. Optional key ordering (of Scala’s scala.math.Ordering type)；
5. Optional Aggregator；
- 在map侧合并部分record的函数。
- 接口
- createCombiner：只有一个value的时候初始化的方法；
- mergeValue：合并一个value到Aggregator中；
- mergeCombiners：合并两个Aggregator。
6. mapSideCombine flag which is disabled (i.e. false) by default。
四、shuffle过程
1.spark中的shuffle变迁过程
1.HashShuffle

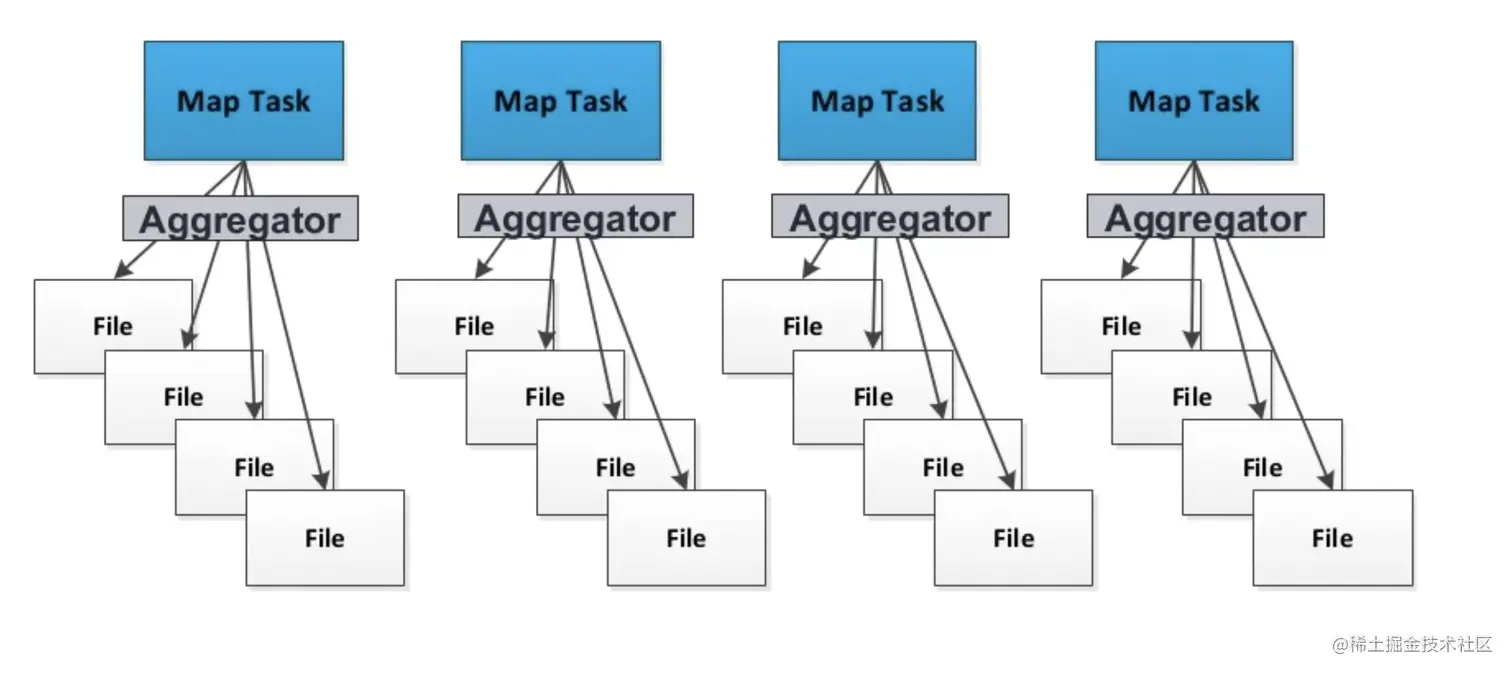

- 写数据
每个partition会映射到一个独立的文件。
优点：不需要排序
缺点：打开，创建的文件过多

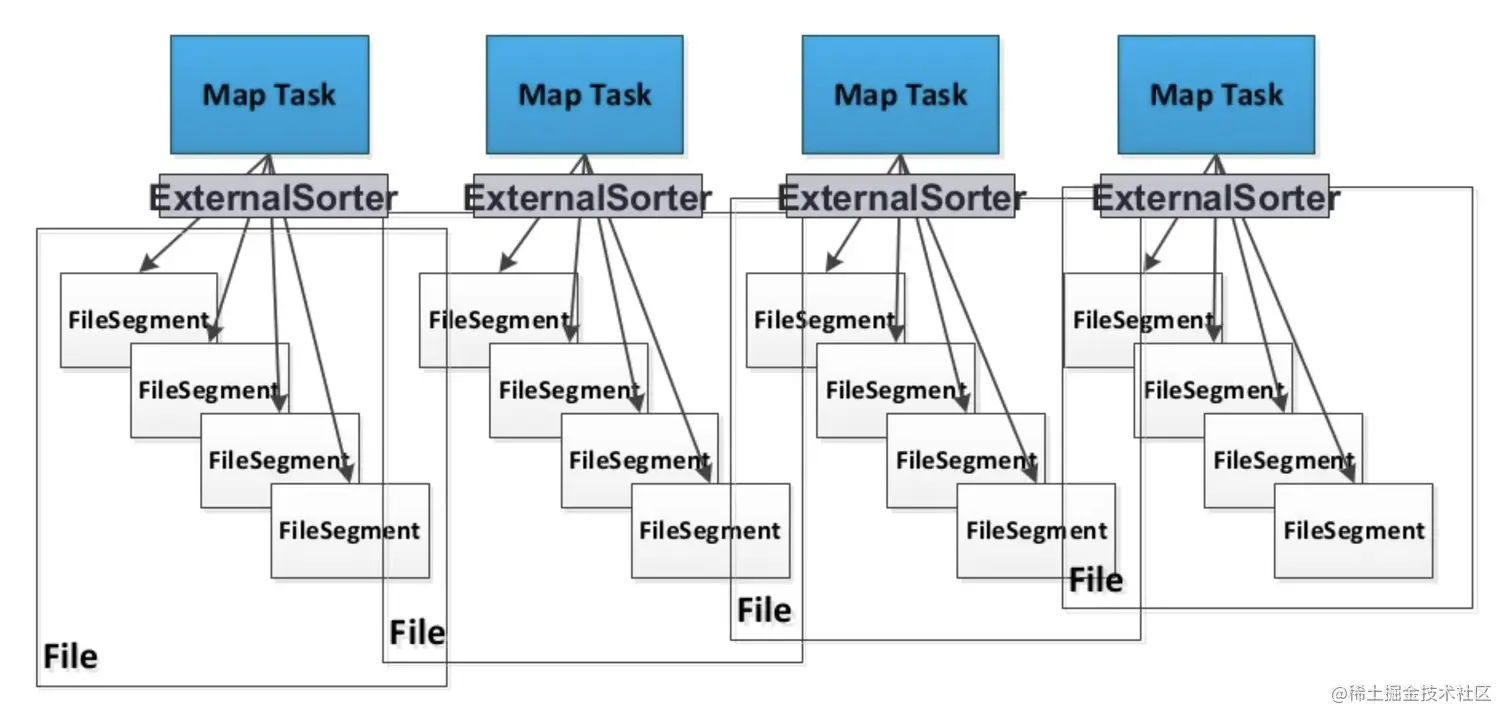

- 写数据优化
每个partition会映射到一个文件片段。
2.SortShuffle
- 写数据
每个task生成一个包含所有partition数据的文件。
优点：打开的文件少、支持map-side combine
缺点：需要排序
3.TungstenSortShuffle
优点：更快的排序效率，更高的内存利用效率
缺点：不支持map-side combine
4.读数据
每个reduce task分别获取所有map task生成的属于自己的片段。
2.Shuffle过程的触发流程
graph TD
CollectAction --> SubmitJob --> GetDependencies --> RegisterShuffle
3.Register Shuffle
1. 由action算子触发DAG Scheduler进行shuffle register；
2. Shuffle Register会根据不同的条件决定注册不同的ShuffleHandle。

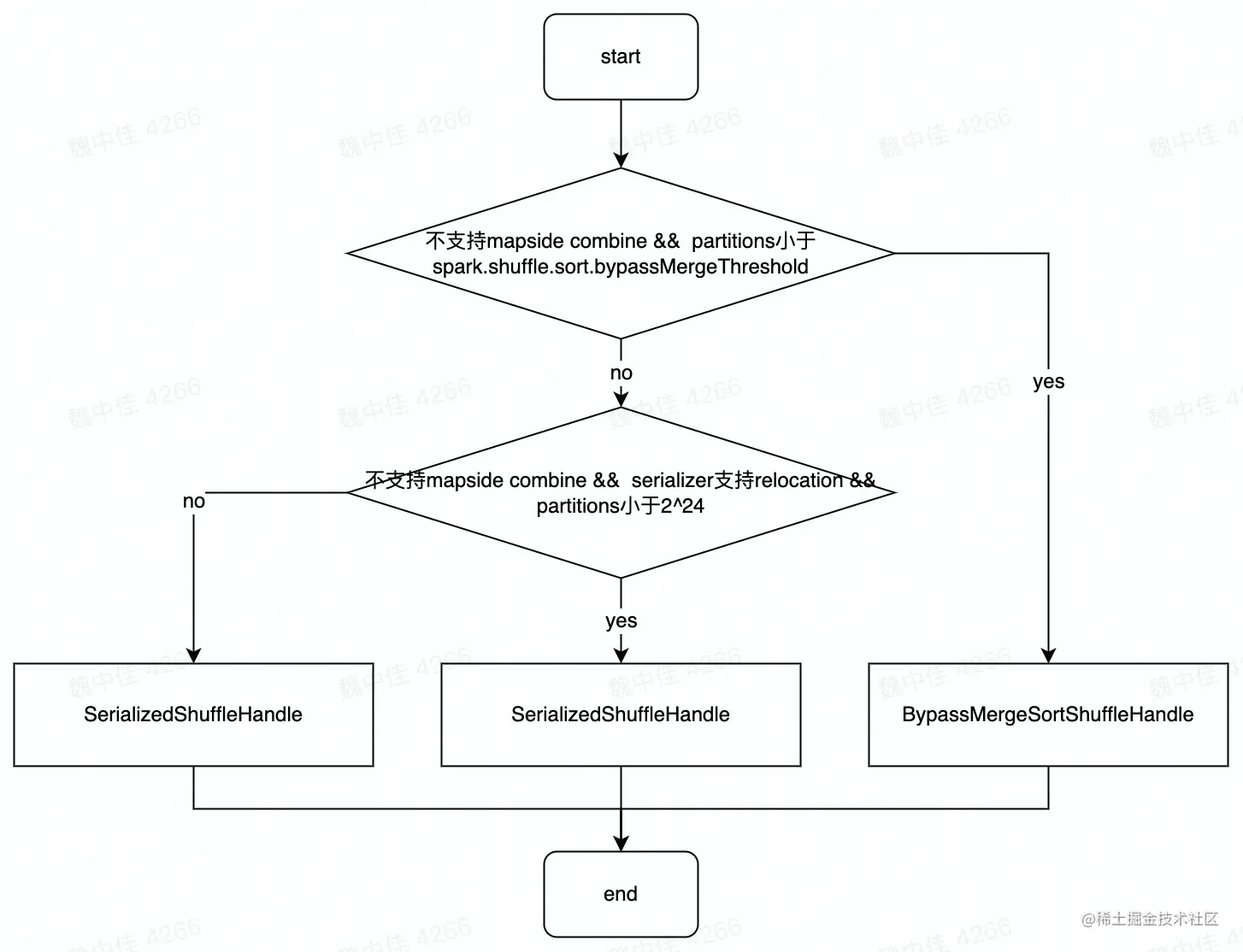

1.ShuffleHandle的创建
三种ShuffleHandle对应了三种不同的ShuffleWriter的实现：
-
BypassMergeSortShuffleWriter：HashShuffle
-
UnsafeShuffleWriter：TunstonShuffle
-
SortSHuffleWriter：SortShuffle
2.write的实现

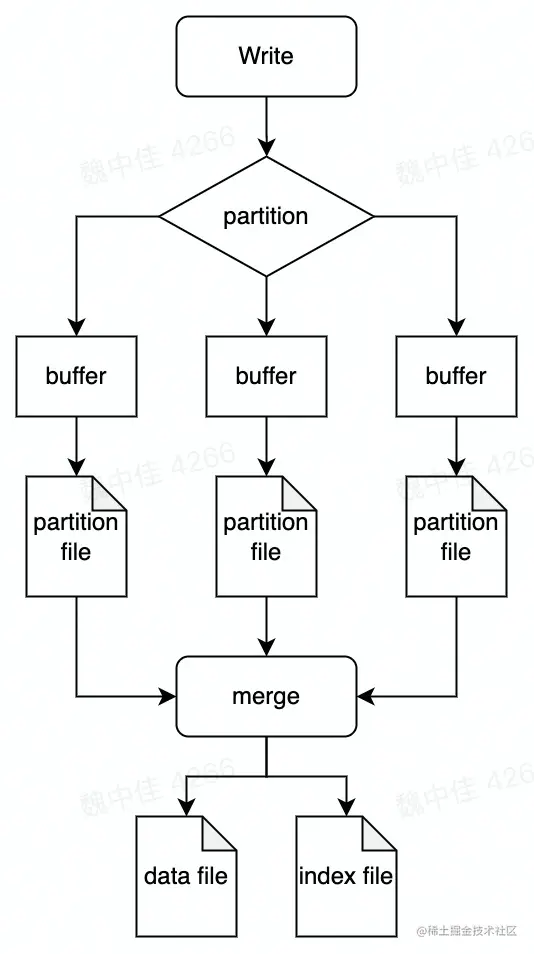

1.BypassMergeSortShuffleWriter
-
不需要排序，节省时间
-
写操作的时候会打开大量文件

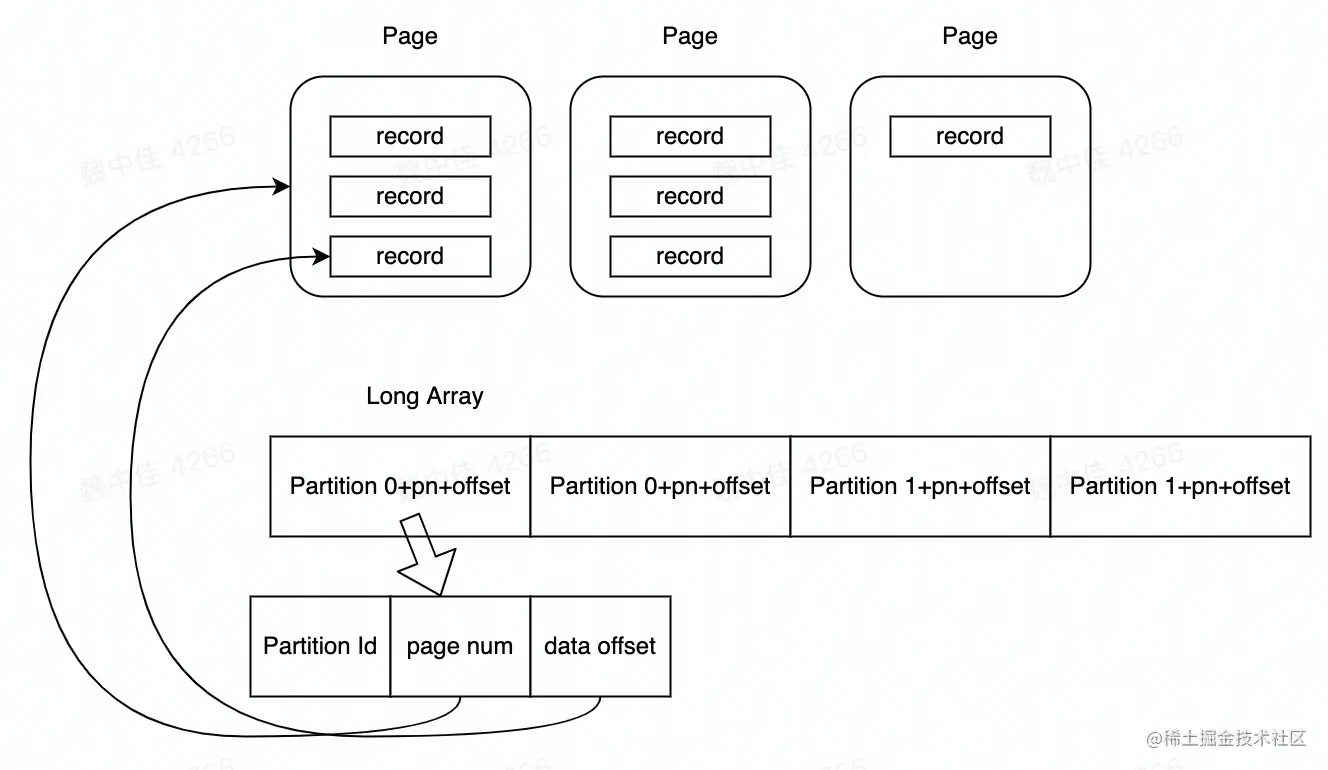

2.UnsafeShuffleWriter
-
使用类似内存页储存序列化数据
-
数据写入后不再反序列化
-
只根据partition排序 Long Array
-
数据不移动

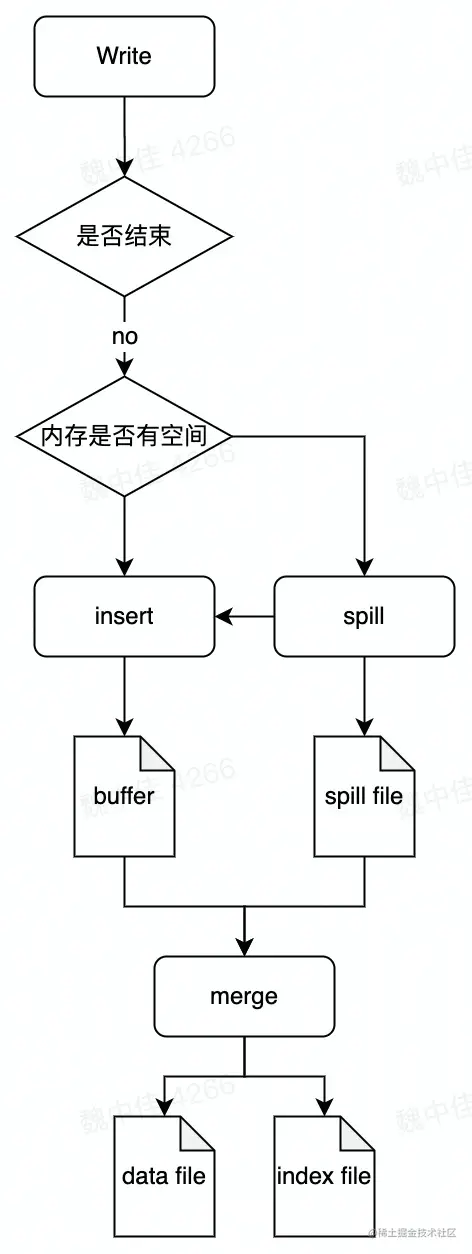

3.SortSHuffleWriter
-
支持combine
-
需要combine时，使用PartitionedAppendOnlyMap，本质是个HashTable
-
不需要combine时PartitionedPairBuffer本质是个array
3.reader的实现

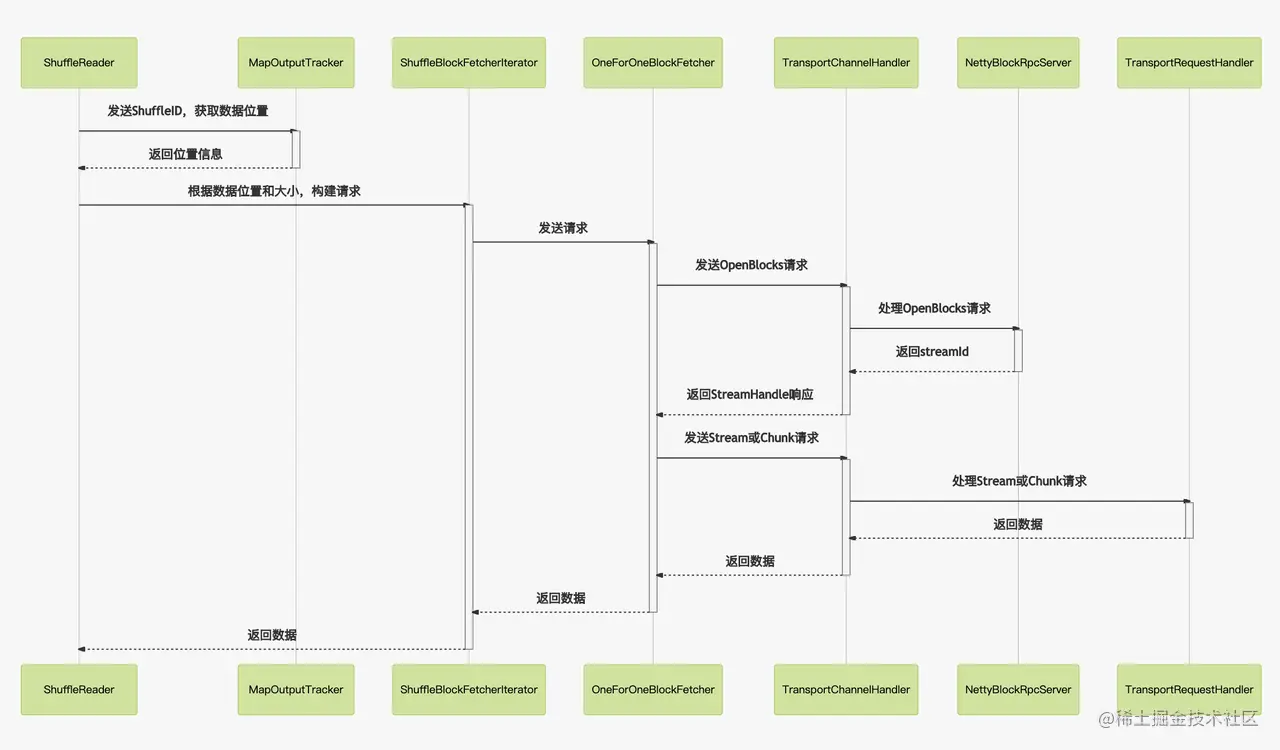

1.网络时序图
使用netty（对外内存）作为网络框架提供网络服务，并接受reducetask的fetch请求，位置信息记录在MapOutputTracker中。主要会发送两种类型的请求：
-
首先发起openBlocks请求获得streamId；
-
然后再处理Chunk请求或Stream请求。

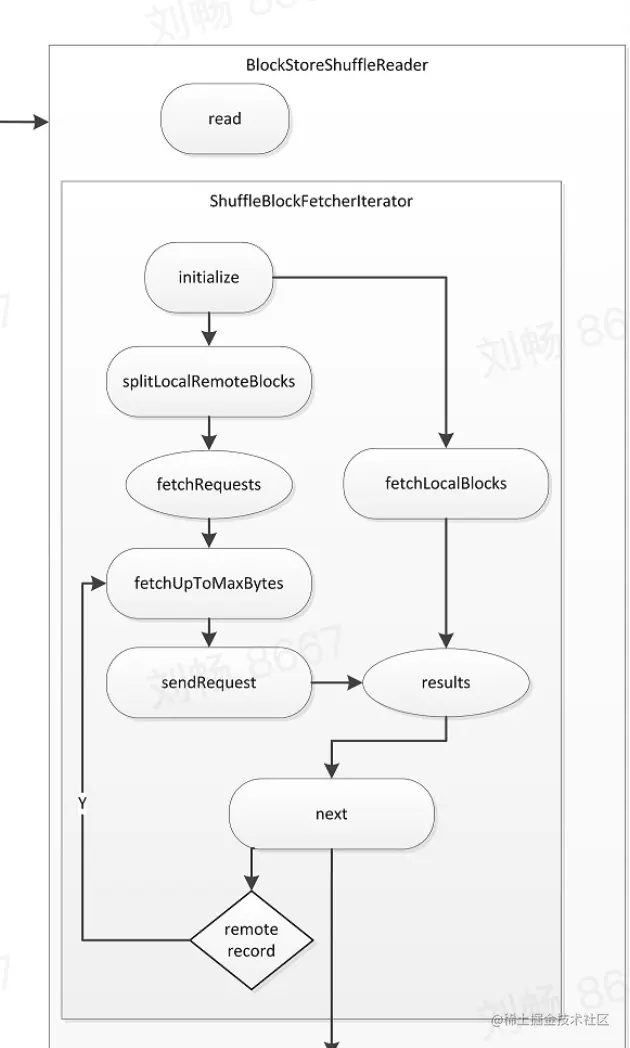

2.ShuffleBlockFetchIterator
-
区分local和remote节省网络消耗；
-
防止OOM
-
maxBytesInFlight：限制获取数据块的大小；
-
maxReqsInFlight：限制请求的数量；
-
maxBlocksInFlightPerAddress：每一个地址上获取的Blocks的数量；
-
maxReqSizeShuffleToMem：在Memory中最大的请求数量；
-
maxAttemptsOnNettyOOM：可知OOM次数。
-
3.External Shuffle Service
作用：解耦数据计算和数据读取服务。
ESS作为一个存在于每个节点上的agent为所有Shuffle Reader提供服务，从而优化了Spark作业的资源利用率，MapTask在运行结束后可以正常退出。
为了解决Executor为了服务数据的fetch请求导致无法退出问题，我们在每个节点上部署一个External Shuffle Service，这样产生数据的Executor在不需要继续处理任务时，可以随意退出。
4.shuffle优化技术
1. Zero Copy
DMA(Direct Memory Access)：直接存储器存取，是指外部设备不通过CPU而直接与系统内存交换数据的接口技术。

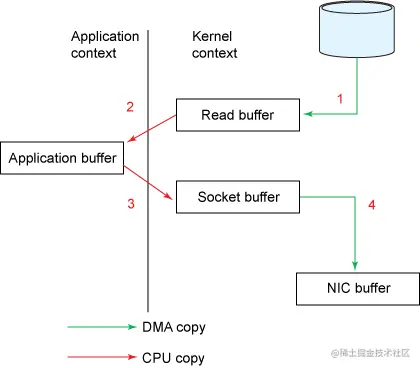

1.不使用Zero Copy
包含了4次上下文切换，也包含了4次对数据的拷贝，影响性能。

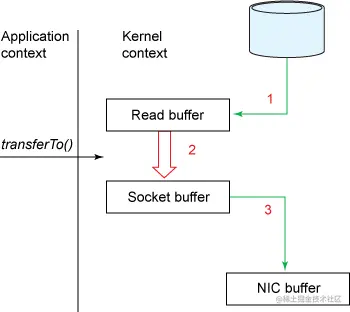

2.使用sendfile
减少了上下文切换次数（2次），也减少了数据的拷贝次数（3次）。

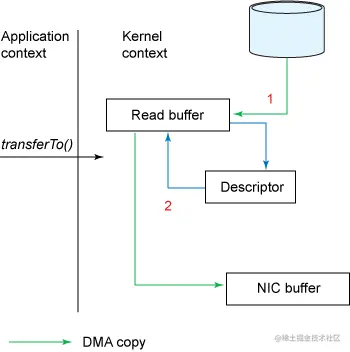

3.sendfile+DMA gather copy
2次上下文切换，2次对数据的拷贝。
2. Netty Zero Copy
-
可堆外内存，避免 JVM 堆内存到堆外内存的数据拷贝。
-
CompositeByteBuf 、 Unpooled.wrappedBuffer、 ByteBuf.slice ，可以合并、包装、切分数组，避免发生内存拷贝。
-
Netty 使用 FileRegion 实现文件传输，FileRegion 底层封装了 FileChannel#transferTo() 方法，可以将文件缓冲区的数据直接传输到目标 Channel，避免内核缓冲区和用户态缓冲区之间的数据拷贝。
5. Spark3.0中shuffle过程存在的问题
-
数据存储在本地磁盘，没有备份
-
IO 并发：大量 RPC 请求（M*R）
-
IO 吞吐：随机读、写放大（3X）
-
GC 频繁，影响 NodeManager
6. Shuffle优化
1.避免shuffle，使用broadcast替代join。
2.使用可以map-side预聚合的算子。
3.Shuffle参数优化。
-
spark.default.parallelism && spark.sql.shuffle.partitions
- 默认并发度；
- 并发度过高，随机读问题；
- 并发度过低，作业处理时间延长。
-
spark.hadoopRDD.ignoreEmptySplits
- 减少partition数量，空文件或空数据不生成partition。
-
spark.hadoop.mapreduce.input.fileinputformat.split.minsize
- 减少partition数量，合并partition。
-
spark.sql.file.maxPartitionBytes
- 规定Task处理的数据量，生成合适的partition大小。
-
spark.sql.adaptive.enabled && spark.sql.adaptive.shuffle.targetPostShuffleInputSize
- 动态调整Reduce阶段partition的数量。
-
spark.reducer.maxSizeInFlight
-
spark.reducer.maxReqsInFlight
-
spark.reducer.maxBlocksInFlightPerAddress
7. Shuffle倾斜优化
1.倾斜影响
-
作业运行时间变长
-
Task OOM导致作业失败
2.解决倾斜的方法

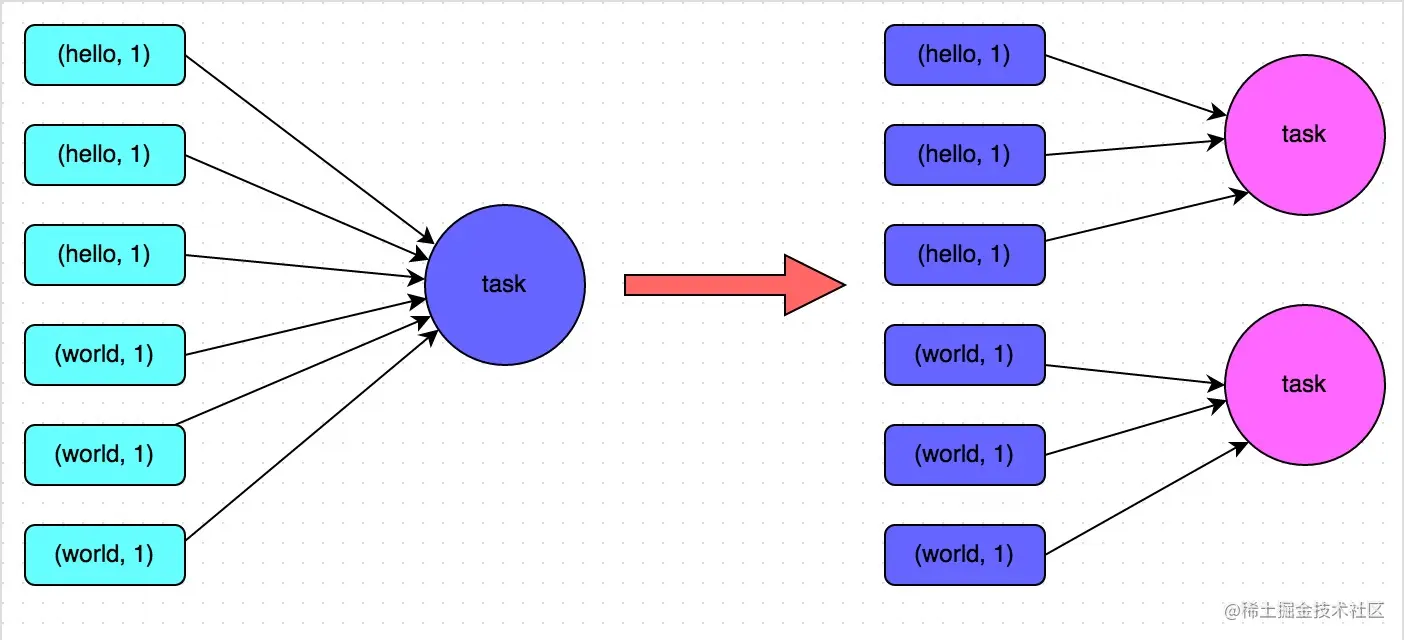

- 增大并发度
优点:足够简单
缺点:只缓解、不根治
- AQE
AQE根据shuffle文件统计数据自动检测倾斜数据，将那些倾斜的分区打散成小的子分区，然后各自进行join。
五、Push Shuffle
1.为什么需要Push Shuffle
-
Avg lO size太小，造成了大量的随机lO，严重影响磁盘的吞吐；
-
M*R次读请求，造成大量的网络连接，影响稳定性。
2.Magnet

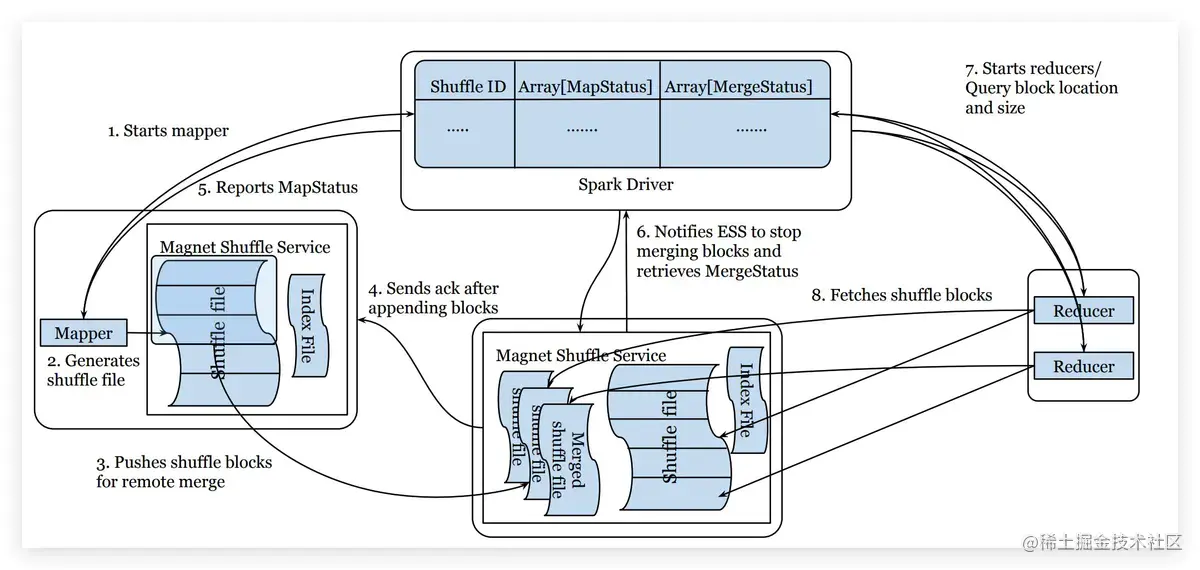

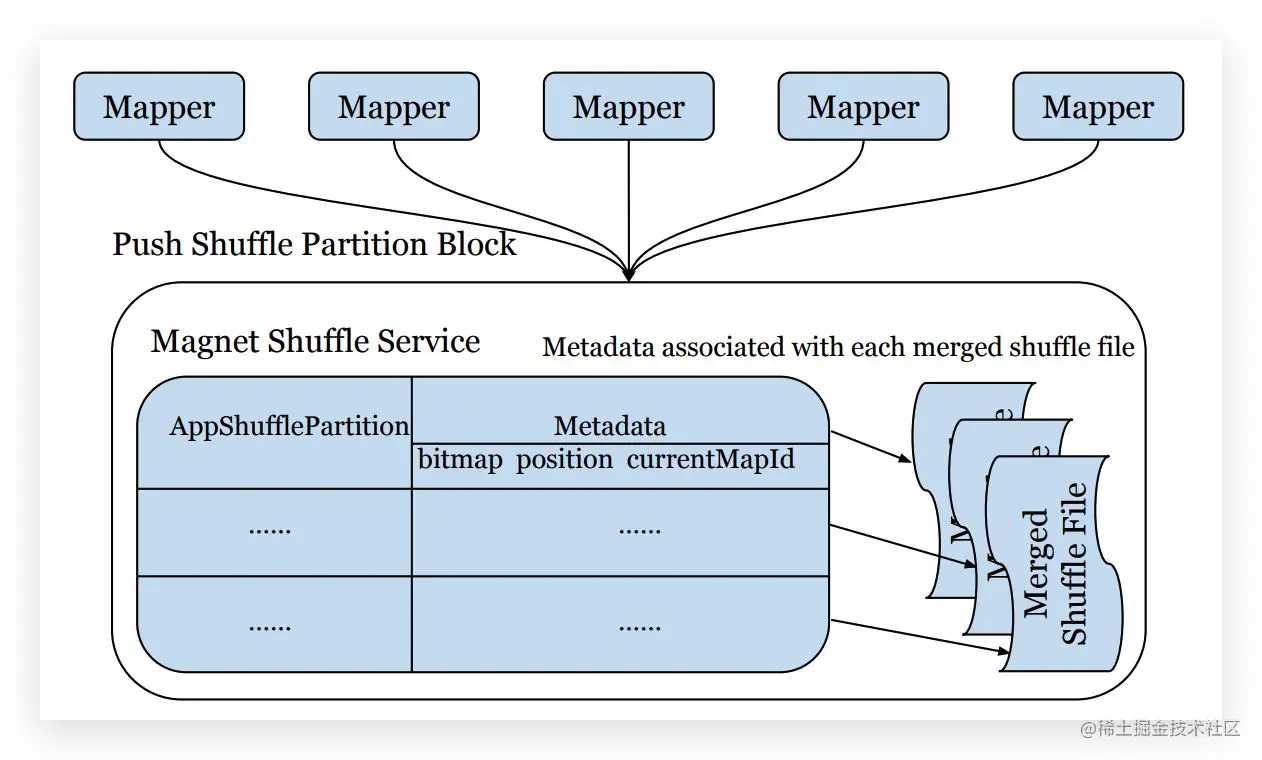

1.Magnet原理
-
Spark driver组件，协调整体的shuffle操作；
-
map任务的shuffle writer过程完成后，增加了一个额外的操作push-merge，将数据复制一份推到远程shuffle服务上；
-
magnet shuffle service是一个强化版的ESS。将隶属于同一个shuffle partition的block，会在远程传输到magnet后被merge到一个文件中；
-
reduce任务从magnet shuffle service接收合并好的shuffle数据。
-
bitmap：存储已merge的mapper id，防止重复merge；
-
position offset：如果本次block没有正常merge，可以恢复到上一个block的位置；
-
currentMapld：标识当前正在append的block，保证不同mapper 的block能依次append。
2.Magnet可靠性
-
如果Map task输出的Block没有成功Push到magnet上，并且反复重试仍然失败，则reducetask直接从ESS上拉取原始block数据；
-
如果magnet上的block因为重复或者冲突等原因，没有正常完成merge的过程，则reducetask直接拉取未完成merge的block；
-
如果reduce拉取已经merge好的block失败，则会直接拉取merge前的原始block本质上，magnet中维护了两份shuffle数据的副本。
3.Cloud Shuffle Service
1.Cloud Shuffle Service思想
2.Cloud Shuffle Service架构
-
Zookeeper WorkerList [服务发现]
-
CSS Worker [Partitions / Disk | Hdfs]
-
Spark Driver [集成启动 CSS Master]
-
CSS Master [Shuffle 规划 / 统计]
-
CSS ShuffleClient [Write / Read]
-
Spark Executor [Mapper + Reducer]

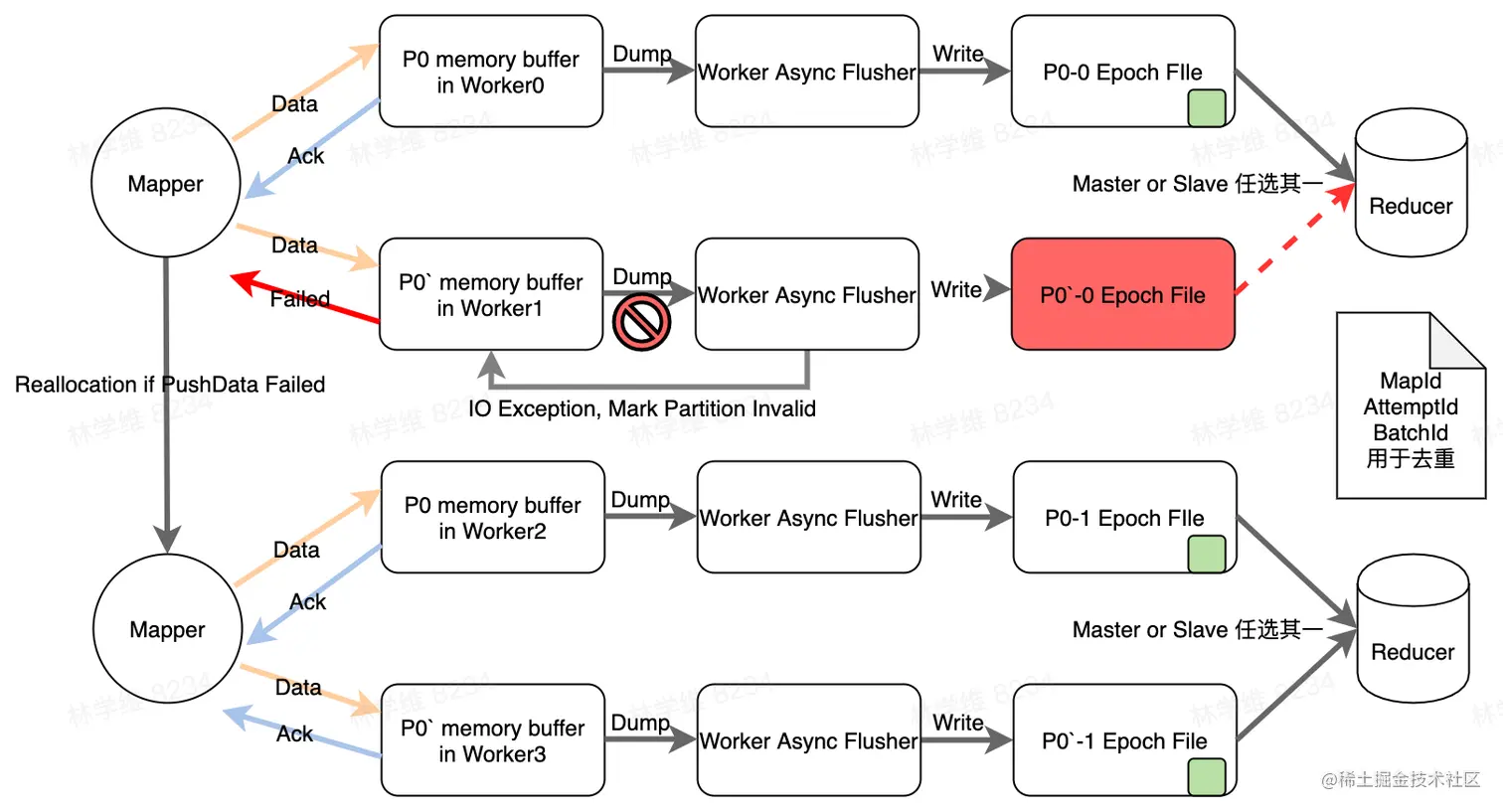

3.Cloud Shuffle Service 读写流程

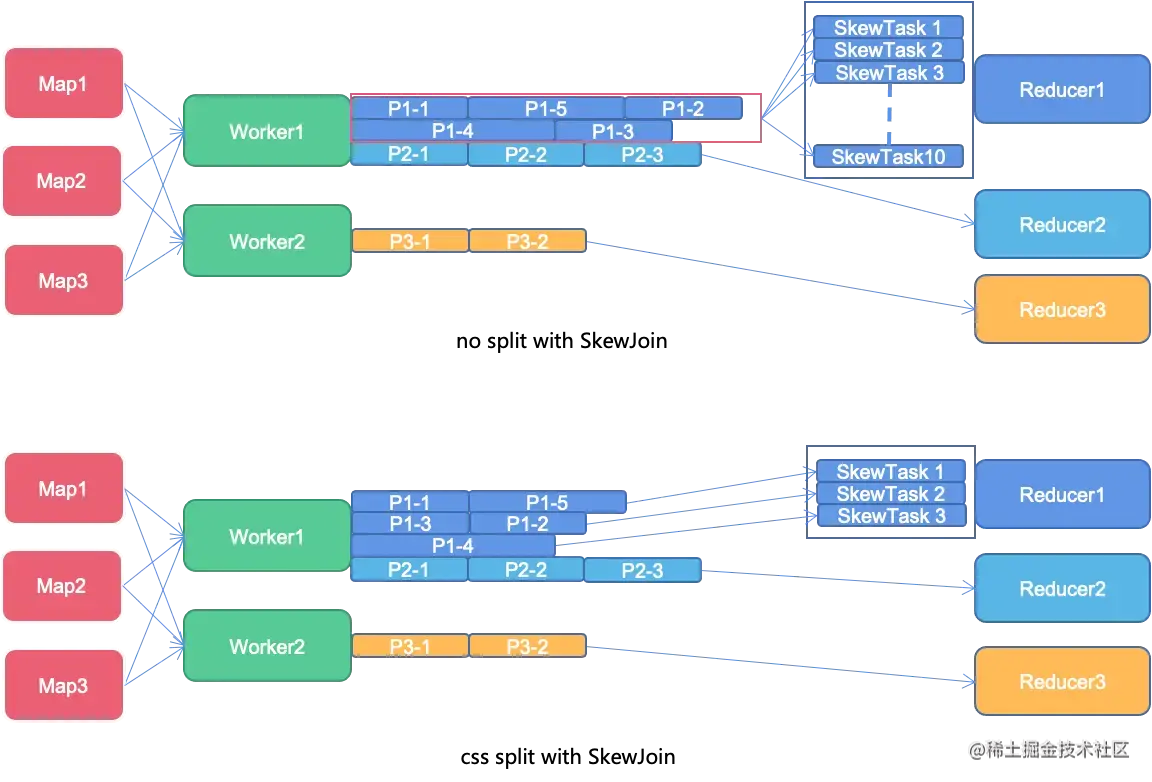

4.Cloud Shuffle Service AQE
-
在聚合文件时主动将文件切分为若干块，当触发AQE时，按照已经切分好的文件块进行拆分。
-
—个Partition会最终对应到多个Epoch file，每个EPoch目前设置是512MB。
