这是我参与「第四届青训营」笔记创作活动的第5天，学习内容为《大数据 Shuffle 原理与实践》，内容包括 Shuffle概述、Shuffle算子、Shuffle过程、Push Shuffle。
本节课的重点为：Shuffle算子、Shuffle过程、Push Shuffle。思维导图如下：
Shuffle概述

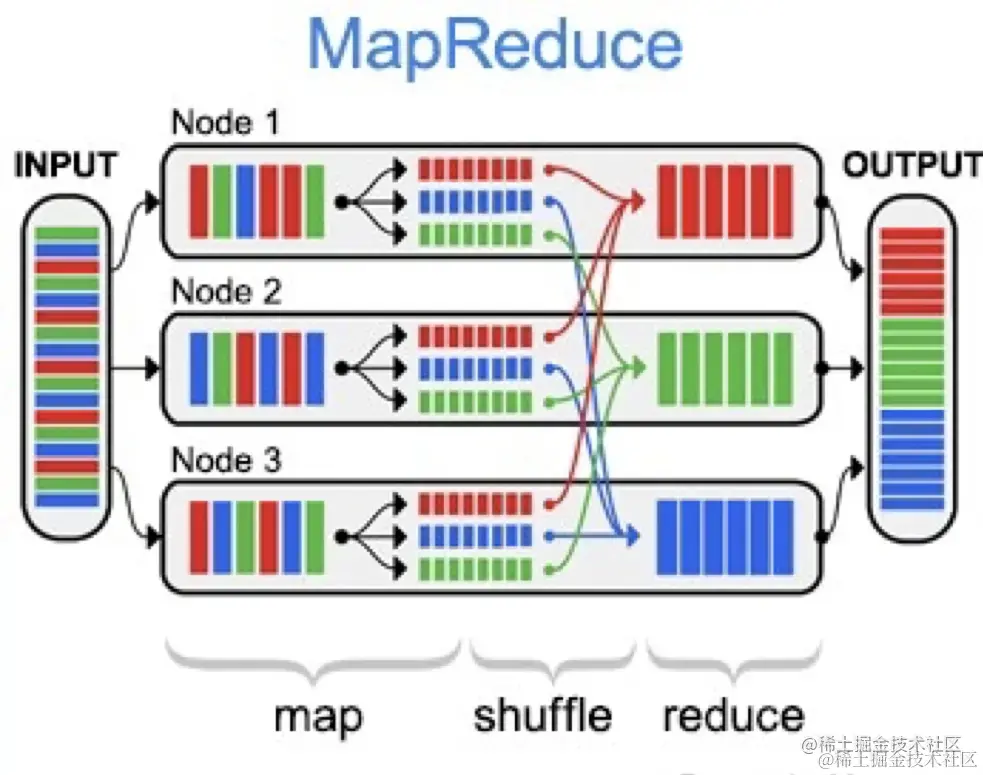

- 经典shuffle过程：
- 为什么Shuffle对性能如此重要：
- M*R次网络连接
- 大量的数据移动
- 数据丢失风险（重算）
- 可能存在大量的排序操作
- 大量的数据序列化、反序列化操作
- 数据压缩
Shuffle算子
- Spark中产生的Shuffle算子：
- repartition：重新改变分区
- Bykey：将key聚合一起的算子
- join:本身没在一起的数据按照条件放在一起
- Distinct：特殊的Bykey

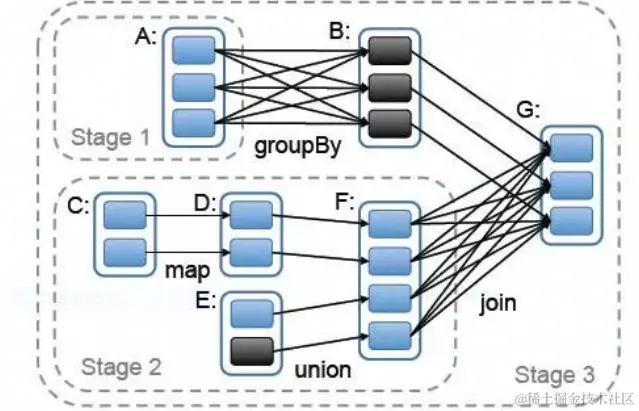

- Spark中对Shuffle的抽象：宽依赖、窄依赖
出现宽依赖，拆分为2个stage（map、reduce）
两个stage之间产生shuffle
- 算子内部依赖关系（Shuffle Dependency）：
- 创建会产生shuffle的RDD时，RDD会创建Shuffle Dependency来描述Shuffle相关的信息
- Partitioner:key->数字，数字代表分区
- Aggregator：目的是使传递的数据量更小
Shuffle过程
Hash Shuffle
- 不同partition写到不同文件中，每一个Map Task会为每一个Partition创建一个buffer，写满了就会flash到磁盘中，生成m*r个文件;
- 优点：不需要排序;
- 缺点：生成的文件多，同时打开的文件多;
- 优化：写数据优化。每个partition映射到一个文件片段，同时跑的任务数目为cpu核数，m*r->c*r,c为cpu核数。
Sort Shuffle
- 不再给每个partition一个buffer，所有数据都写在一个buffer里面，内存满时通过排序方式把相同partition数据放在一起;
- 优点：打开的文件少、支持map-side combine;
- 缺点：需要排序;
- 读数据：每个reduce task分别获取所有map task生成的属于自己的片段。

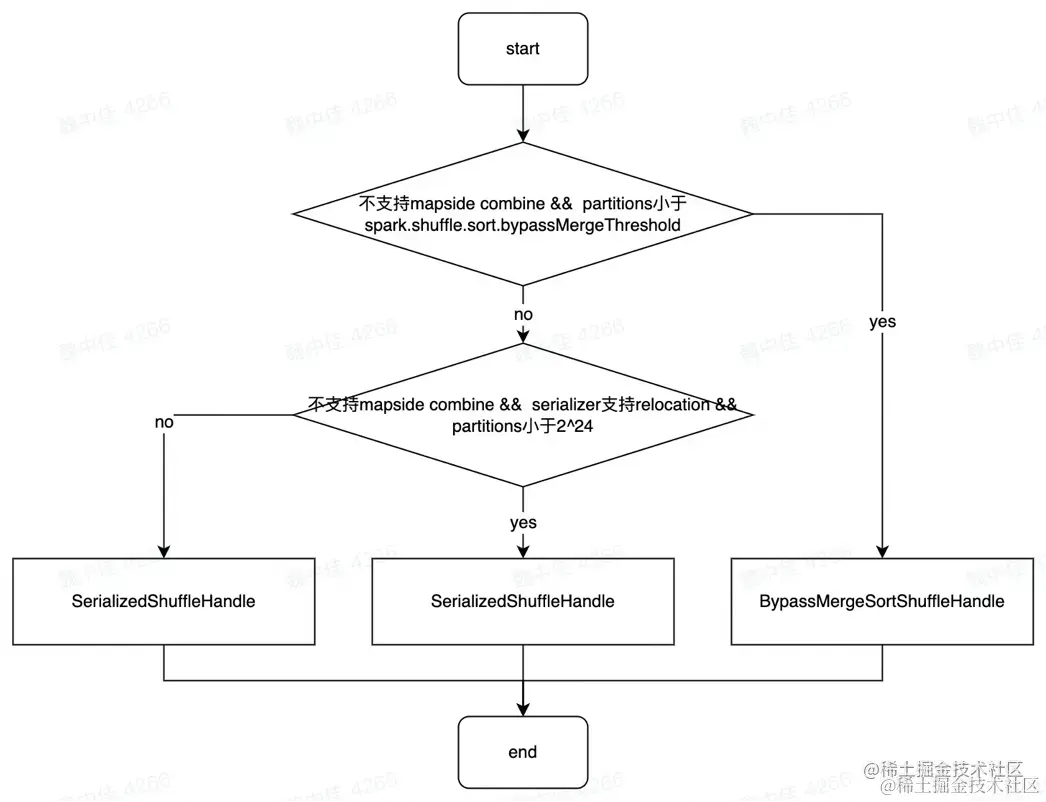

Register Shuffle
- Shuffle Register会根据不同的条件决定注册不同的ShuffleHandle
- 不同Shuffle Handle对应不同Shuffle Writer
Shuffle Writer和 Shuffle Reader实现
Shuffle Writer
- BypassMergeShuffleWriter：不需要排序、节省时间；写操作时会打开大量文件；类似Hash Shuffle。
- UnsafeShuffleWriter：
- 只适用于partition较少的情况;
- 使用类似内页存储序列化数据;
- 数据写入后不再反序列化
- 只根据partition排序Long Array，前24个bit记录partition，不支持combine
- unsafe：用堆外的内存，放入内存页;
- 用堆外内存原因：
- 没有java对象模型内存开销;
- 没有垃圾回收开销;
- 只按照partition排序，不排序record本身，数据序列化放到堆外内存后可直接写入磁盘/通过网络发送出去（放弃反序列化）;
- SortShuffleWriter：
- 对partition排序，对key排序，内存满触发spill，排序数据放在外部存储。最终合并成data 和 index文件;
- 支持map侧的combine;
- 为什么没用堆外内存：需要对key作比较，即使放在堆外也要拿回来做比较;
- 需要combine->PartitionedAppendOnlyMap(hash table)
- 不需要combine->PartitionPairBuffer（array）
Shuffle Reader
- ShuffleBlcokFetchIterator
- 流程：对远程和本地数据块从逻辑上做一个分割（远程：构造fetchRequest对象，添加队列里，顺序是随机的）
- 远程，添加队列里面顺序是随机的原因：所有的map、task同时跑，如果不是随机的，可能出现所有的map task同时向一个节点发fetch请求
- 防止OOM的参数：数据块大小、请求数量每一个地址获取block数量、最大请求放到memory的size、控制NettyOOM次数
- External Shuffle Service
- 解耦数据计算和数据读取服务
- 优化了Spark作业的资源利用率
- 解决Executor为了服务数据的fetch请求导致无法退出问题
Shuffle优化及使用的技术
- Zero Copy（读写数据都可以用的技术）
- DMA：外部设备不通过CPU而直接与系统内存交换数据的接口技术
- 不使用Zero Copy：4次拷贝，大量上下游切换
- sendfile：简化2个通道之间数据传输的过程，减少cpu拷贝次数和上下游切换次数
- sendfile+DMA gather copy：省略了cpu拷贝，直接把内存空间读缓冲区中对应的数据描述信息（内存地址、地址偏移量）记录到相应的网络缓存里面。DMA根据地址和地址偏移量直接从readbuffer里面拷贝到网卡设备里，最终只剩两次DMA拷贝和两次上下游切换
- Netty Zero Copy
- 堆外内存，避免JVM堆内存到堆外内存的数据拷贝
- Netty一些对象的方法可以合并，包装，切分数组，避免发生内存拷贝
- Netty使用FileRegion实现文件传输，FileRegion底层封装一个方法，将文件缓冲区的数据直接传输到目标Channel，避免内核缓冲区和用户态缓冲区之间的数据拷贝
- Shuffle优化
- 避免Shuffle：数据量较小的RDD作为广播变量，使用broadcast替代join；
- 使用可以map-side预聚合的算子：先聚合，再发送，发送的数据量更小，例如wordcount最后进行的就是sum操作；
- Shuffle参数优化
- 倾斜优化：提高并行度、Spark AQE Skew Join
Push Shuffle
- 为什么需要Push Shuffle？
- Avg IO Size太小，大量随机读问题，严重影响磁盘的吞吐;
- M*R次读请求，造成大量的网络连接，影响稳定性。
- Push Shuffle的实现
- Magnet：本质上，magnet维护了两份shuffle数据的副本；可靠性。
- Cloud Shuffle Service
- IO聚合：所有Mapper的同一Partition数据都远程写到同一个文件（或者多个文件）
- 备份：使用双磁盘副本（成本低，速度快）
- 代价：写入速度受到影响
- 写入优化：主从InMemory副本，写入内存认为写入成功
- 读写风险：p0-0,p0`-0同时失败，数据丢失
- cloud shuffle service AQE：在聚合文件时主动将文件切分为若干块，当触发AQE时，按照已经切分好的文件块进行拆分。
本节课涉及到Shuffle很多的知识点，初次学习感觉很困难，写的笔记若有不足之处，烦请在评论区批评指正！
