【Monitoring】Grafana Tempo介绍以及在Kubernates中安装

1. Tempo介绍

官方文档：grafana.com/docs/tempo/…

Grafana Tempo是一个分布式的后端tracing系统。可以作为数据源，在Grafana中进行展示。

下图列出了一个分布式tracing系统的必要的几个步骤：Instrumentation, Pipeline, Backend和Visualization。

Tempo在其中扮演的角色是提供trace相关的存储功能。

具体来说：

1.1 Instrumentation

在程序中加上trace相关的信息（如traceId, spanId等等）。
一般来说我们会自动通过SDK来做自动生成traceId，流行的SDK有：

• OpenTracing/Jaeger
• Zipkin
• OpenTelemetry：支持多种语言如c++, java, go等等。
• Spring cloud slueth：Spring cloud项目，可能对Java友好。

1.2. Pipeline (Grafana Agent)

当我们的项目已经加上了tracking相关的信息后，下一步是试图将这些trace相关的信息发送到一个后端保存起来，并可以图形化查看。

Tracing pipeline主要做的是将application的trace相关的信息存到后台。这一步也不是必须需要的，因为很多情况下我们也可以直接将app中的数据发送到Tompo中。

在Kubernetes中，Grafana Agent可以做到相对透明的将app中的trace信息发送到一个backend中存储起来。了解更多关于Grafana Agent，可以查看：文章。

当然还有其长的Tracing pipeline，如：

• OpenTelemetry Collector，可以阅读这篇文章，详细的介绍了opentelemetry-collector与tempo的结合使用。简单来说，就是安装好opentelemetry-collector后，在配置的exporter的endpoint中配上tempo的地址（即上图中2->3的过程）。app对接opentelemetry-collector，app对接opentelemetry的agent，那么则自动配置为localhost:4317，也可通过-D进行reset。
• Jaeger Agent

1.3 Backend (Tempo)

• 官网示例：examples
• Deployment相关： deployment
• 关于Tempo的安装，在下一章

1.4 Visualization (Grafana)

在Grafana中配置Tempo数据源，然后通过Exploer进行查看。下文有演示。

• 数据源配置：Tempo data source
• 在Grafana中查看：Tempo in Grafana

2. 通过helm在Kubernetes中安装Tempo

参考：grafana.com/docs/tempo/… Github：github.com/grafana/tem…

首先是helm repo添加：

helm repo add grafana https://grafana.github.io/helm-charts
helm repo update

查找chart：
我们安装Grafana Tempo Single Binary Mode版本即可：

helm search repo grafana

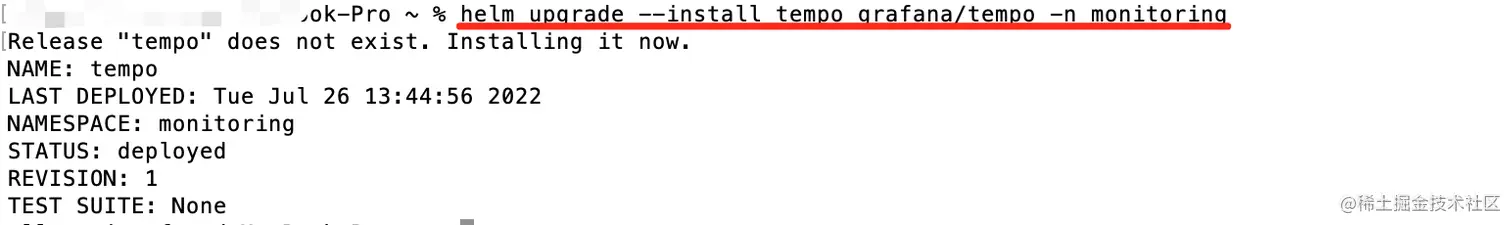

开始安装，装在namespace=monitoring下：

helm upgrade --install tempo grafana/tempo -n monitoring

可以看到Tempo相关的pod以及service都已经安装了：

kubectl get all -n monitoring | grep tempo

3. 在Grafana中配置tempo数据源

关于Grafana的安装与使用，看文章：【k8s学习】Grafana Loki在Kubernetes中的安装（超详细）

登陆Grafana后，左侧Navigate - Configuration - Data sources - 【Add data source】： 在URL中输入http://tempo:3100

点击Save & Test：

这时候在Grafana的Exporer中就会多了一个数据源，但因为我们目前没有trace的log，所以需要手动安装一个进行测试。

4. 安装一个项目进行手动测试tempo的trace

我们在#1中贴的图，整个trace id有4个步骤，因为本文主要讲Tempo，所以关于trace id的收集，以及存入Tempo，这些步骤，我在网上找了个现成的项目来mock traceId的生成以及存入Tempo。

首先将 github.com/grafana/tem… 的内容下载到本地，注，把文件中的namespace删除（文件中默认了default为namespace，而我们需要放在monitoring，否则通过tempo:14248会找不到tempo）。

删除了namespace后，然后安装：

kubectl create -f single-binary-extras.yaml -n monitoring

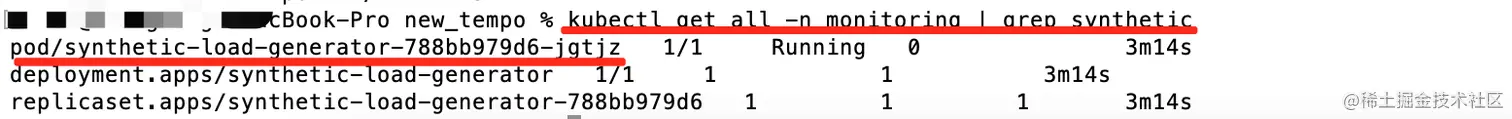

可以看到在namespace=monitoring下安装了： 查看pod的log：

kubectl logs -f synthetic-load-generator-788bb979d6-jgtjz -n monitoring

打印的log sample：

22/07/25 16:51:49 INFO ScheduledTraceGenerator: Emitted traceId 688a5cdd6f83fa65 for service frontend route /product

22/07/25 16:51:49 INFO ScheduledTraceGenerator: Emitted traceId 76b21233e3825b35 for service frontend route /cart

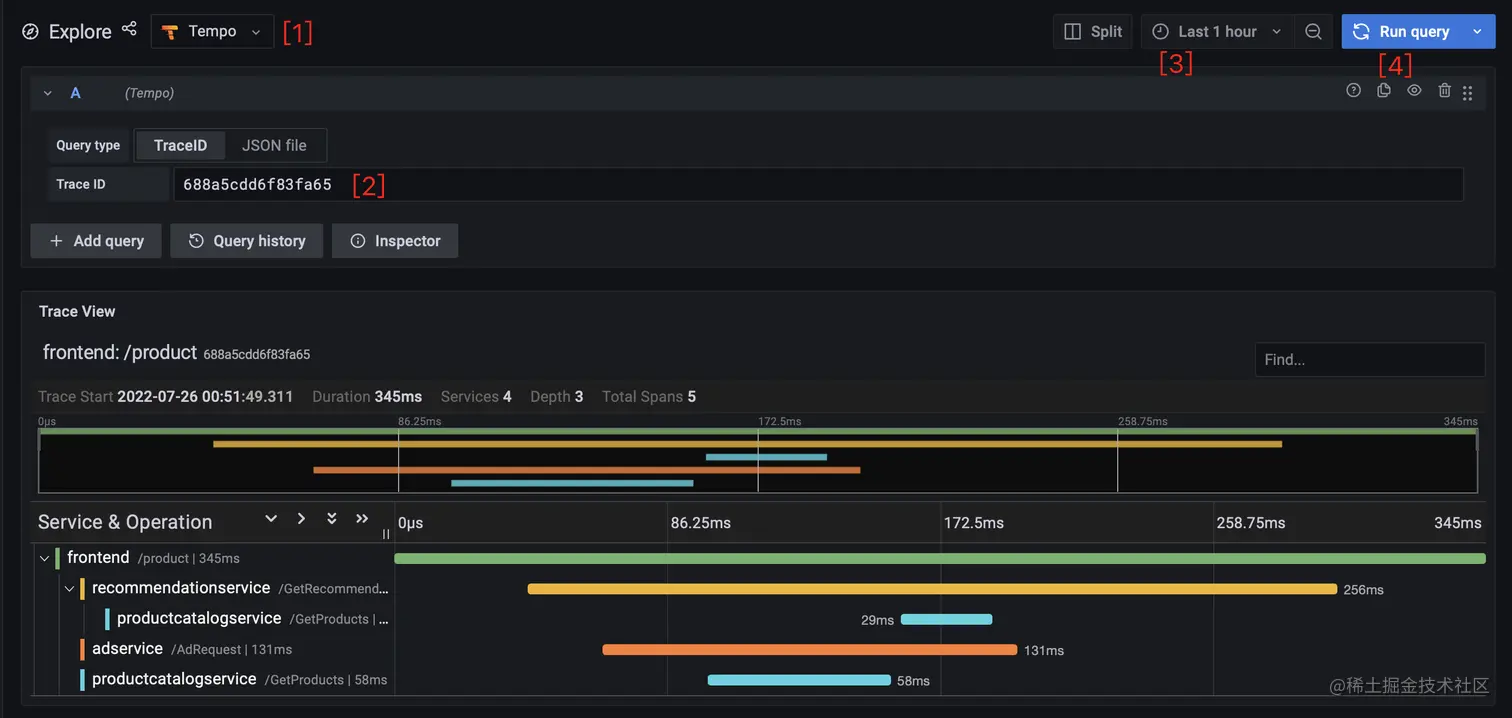

在Grafana中查询traceId：

拿到traceId，去Grafana的Exploer中查询：

• 1. 确保数据源选的是Tempo。
• 2. 在TraceId中输入上述日志中的Id。
• 3. 可以选过去多久的数据。
• 4. 开始Run日志。
