青训营大数据 Shuffle 原理与实践

2022の夏天，半壶水响叮当的我决定充实一下自我

一、内容介绍

青训营

总述

shuffle概述：shuffle是什么，shuffle的基本过程是什么
spark中的shuffle算子：学习使用spark中的会产生shuffle的算子，了解其基本特性
spark中的shuffle过程：spark中shuffle的核心原理和实现细节
Push based shuffle：push shuffle社区的实现方案以及字节自己的实现方案

目标

了解spark中shuffle的发展历史以及主要实现机制。包括如何划分stage、partition分区、spill、combine等。
了解spark shuffle的底层实现原理以及Push-based shuffle总体架构方案。
了解shuffle优化，包括实际业务场景下如何避免产生shuffle、减少shuffle数据量、shuffle参数优化等。

预知

熟悉spark中会产生shuffle的算子：
1. 重分区
2. ByKey
3. Join
使用spark的RDD算子，完成WordCount功能并运行，并观察作业的stage划分
使用spark分析CSV文件，并编写相关的sql，其中包含join，并观察作业的stage划分以及sql plan
熟悉netty的基本用法，尝试了解netty server和client的经典用法

二、shuffle概述

Shuffle是什么，为什么需要 Shuffle,Shuffle的基本过程是怎么样的

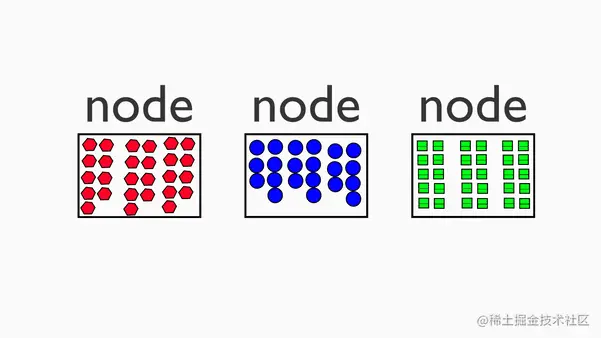

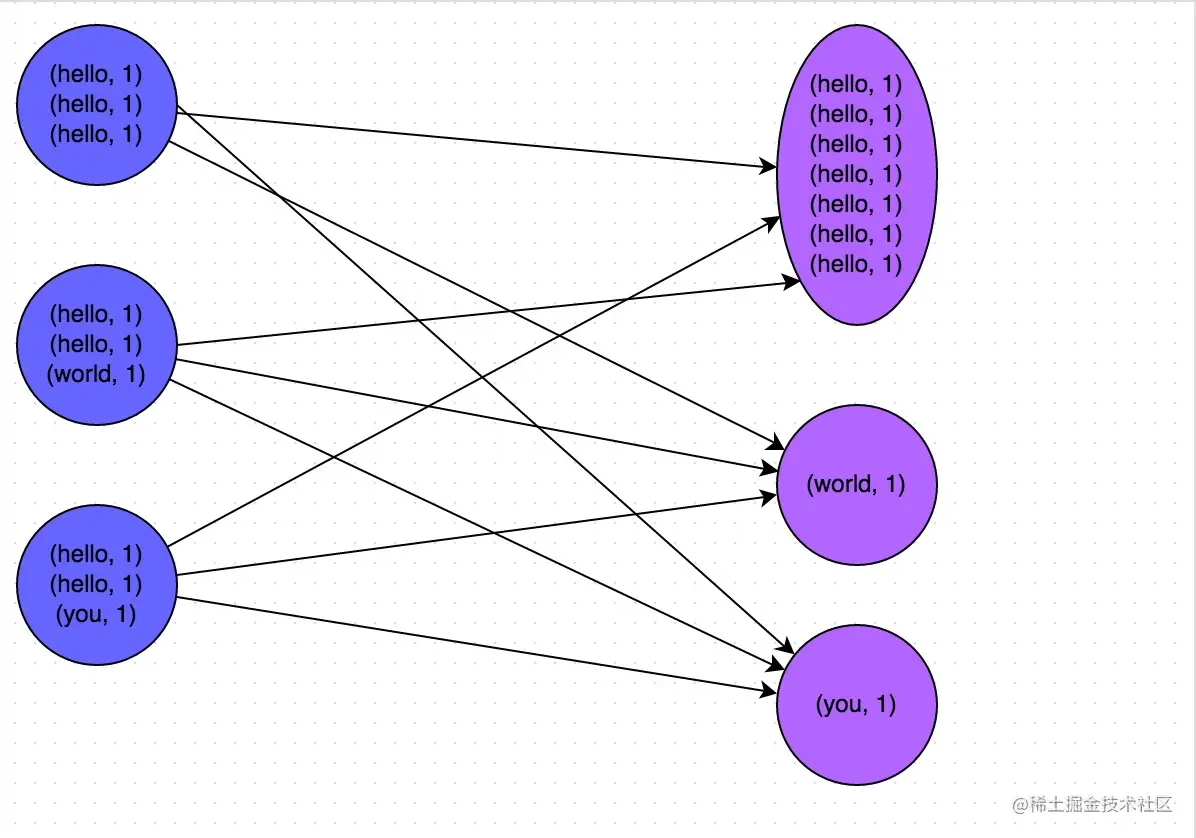

Shuffle：在map阶段的基础上，进行数据移动，为后续的reduce阶段做准备

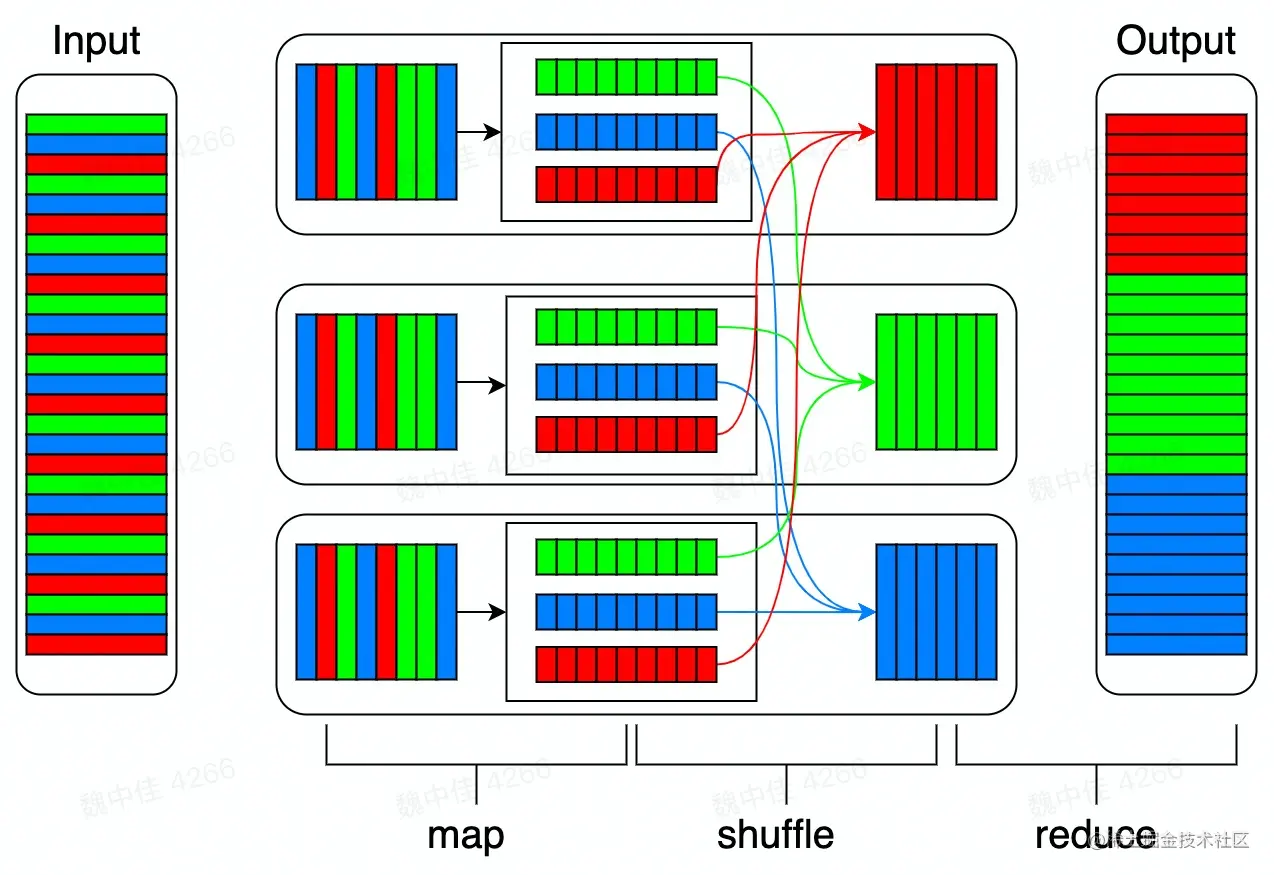

2.1 Map Reduce概述

2004年谷歌发布了《MapReduce:Simplified Data Processing on LargeClusters》论文/地图推理：大型集群论文上的简化数据处理
在开源实现的MapReduce中，存在Map、Shuffle、Reduce三个阶段。 Partition：在map，reduce过程中，分离数据集

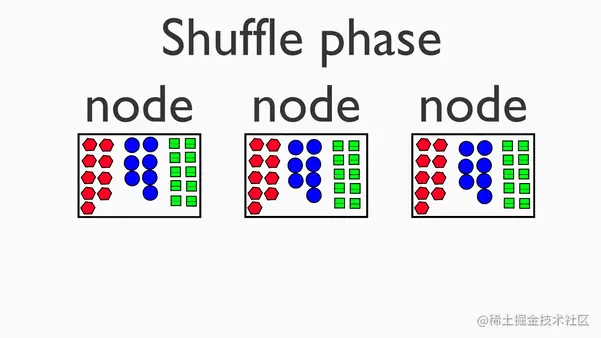

Shuffle：并发合并移动数据集

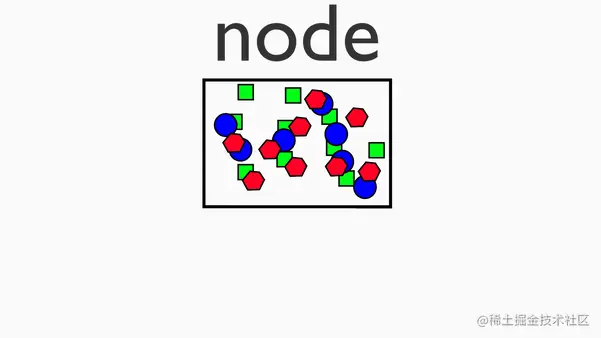

Map阶段，是在单机上进行的针对一小块数据的计算过程
Shufle阶段，在map阶段的基础上，进行数据移动，为后续的reduce阶段做准备。
reduce阶段，对移动后的数据进行处理，依然是在单机上处理一小份数据

2.2 为什么 Shuffle 对性能十分重要

M*R次网络连接
大量的数据移动
数据丢失风险
可能存在大量的排序操作
大量的数据序列化、反序列化操作（内存可视数据转二进制数据流，保存文件，再读文件转内存，转对象），此操作消耗CPU
数据压缩（存储时压缩与解压）

2.3 总结

批式计算发展：Mapreduce -> Spark -> Spark3.2（Push Shuffle）
在大数据场景下，数据shufile表示了不同分区数据交换的过程，不同的shuffle 策略性能差异较大。
目前在各个引擎中shuffle都是优化的重点，在spark框架中，shuffle是支撑spark进行大规模复杂数据处理的基石。

三、shuffle算子

介绍：Spark中常用的shuffle算子，因为数据移动产生

3.1 shuffle算子分类

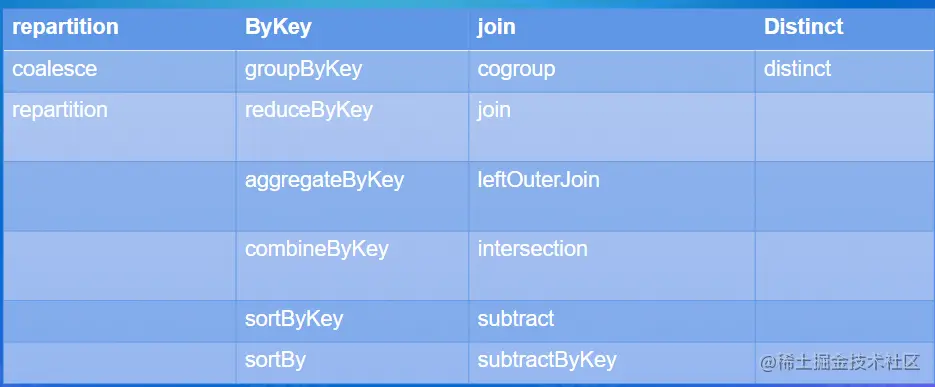

Spark中会产生shuffle的算子大概可以分为4类
Partition（分区）：在map，reduce过程中，分离数据集为小块
Key（Key - value）：聚合相同性质key类
jion ：将本身没在一起数据按某种条件链接计算（SQL笛卡尔）
distinct ：唯一，消重，可归为Key

3.2 Shuffle算子应用

Spark源码中RDD的单元测试
spark/RDDSuite.scala at master · apache/spark · GitHub Spark源码中PairRDDFunctions的单元测试
spark/PairRDDFunctionsSuite.scala at master · apache/spark · GitHub

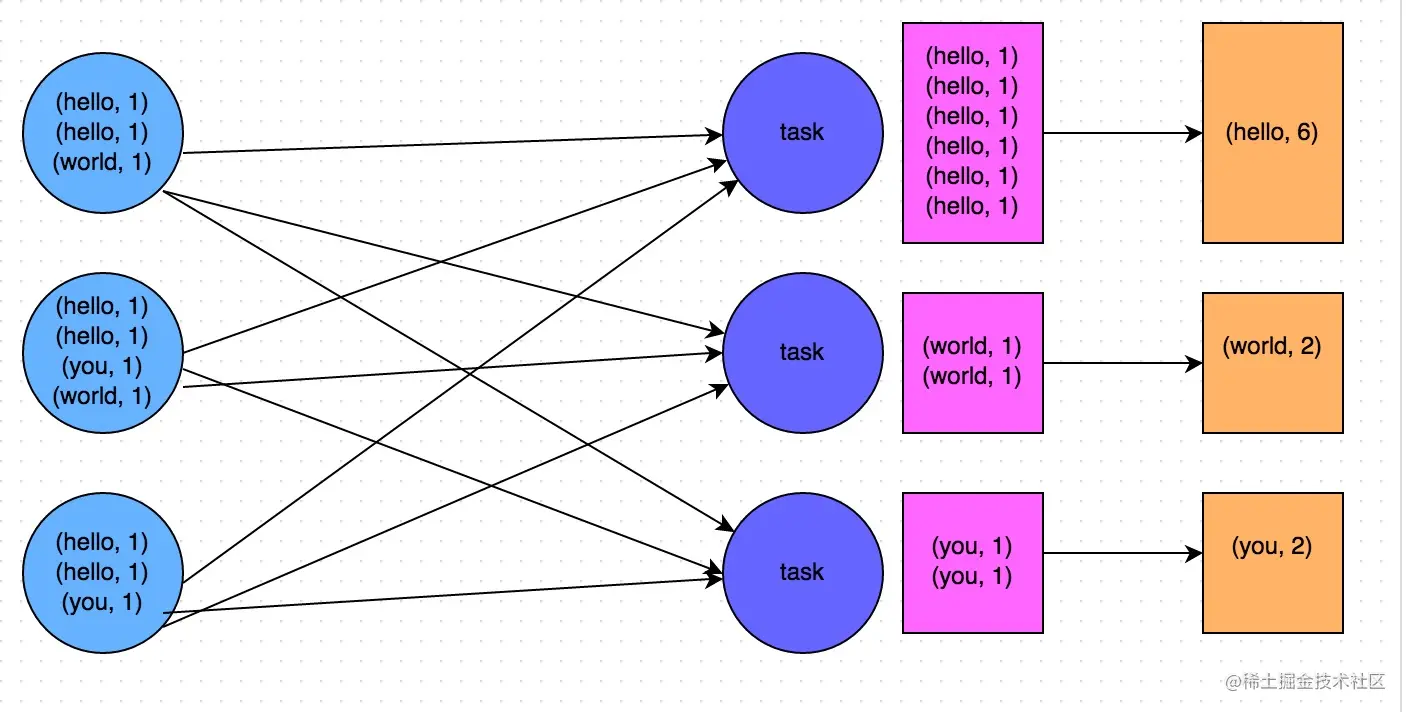

val text = sc.textFile ( "mytextfile.txt" ) //打开文件

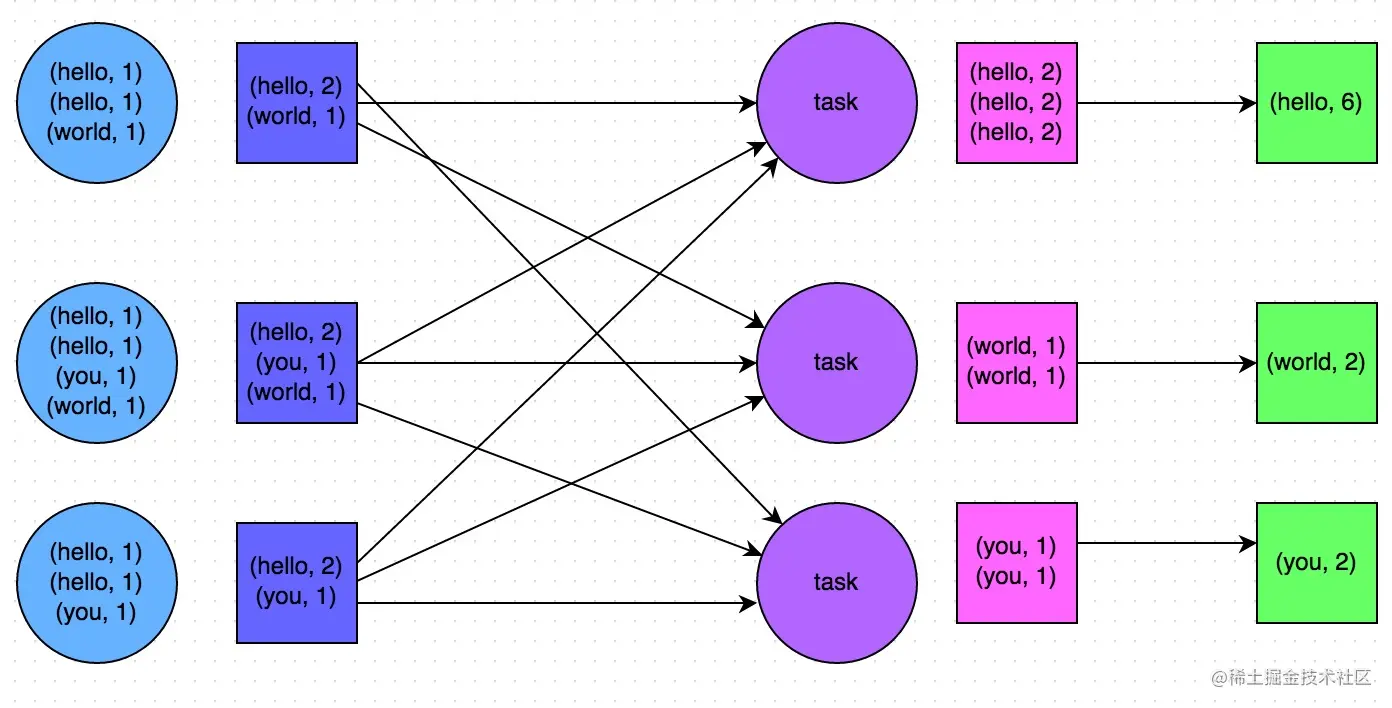

val counts = text
    .flatMap( line => line.split(" ") ) //拆分行，空格split，拆分单词
    .map(word => (word ,1)) //每单词map转pair（单词，1）
    .reduceByKey(_+_) //触发Shuffle算子，sum数据，a+b
counts.collect //action算子，反馈计算结果

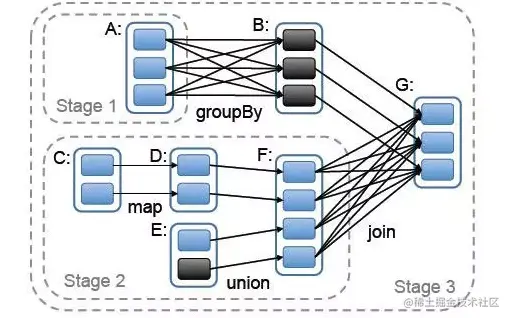

3.3 Spark中对shuffle的抽象–宽依赖、窄依赖

窄依赖:父RDD的每个分片至多被子RDD 中的一个分片所依赖
宽依赖:父RDD中的分片可能被子RDD中的多个分片所依赖 map：C->D 窄依赖，不影响其他数据 union：D/E -> F 窄依赖数据移动：（groupBy）A->B,（join）B/F->G 宽依赖宽依赖：Spark拆分运算为两个Stage：map与reduce，中间产生Shuffle操作

3.4 Spark中算子内部的依赖关系

即调用join，创建CoGroupedRDD，调用创建ShuffleDependency算子
形成上述树状结构

3.4.1 ShuffleDependency构造

A single key-value pair RDD, i.e.RDD[Product2[K，V]]/KVpair键值对RDD，即RDD[Product 2[K，V]]
Partitioner (available as partitioner property)/分区(给key时产生key对应分区)
Serializer/串行化器，对象映射为二进制数据流（反之）
Optional key ordering (of Scala's scala.math.Ordering type)/可选Key排序(Scala的scala.math.Orting类型)
Optional Aggregator/可选聚合器
mapSideCombine flag which is disabled (i.e. false) by default/默认情况下禁用(即false)的mapSideCombin标志

3.4.2 Shuffle Dependency构造– Partitioner（分区）

Partitioner（分区）简介：将Key映射为数字，数字代表具体分区

两个接口：

numberPartitions（一共多少分区）
getPartition（Key对应分区）

经典实现：

HashPartitioner（默认/金典实现，传入总Partitioner数数量，接口1：返回数量，接口2：取Key的hash扣（Code数），总Partitioner取模，返回非负值，得Key对应Partitioner）

abstract class Partitioner extends serializable {
    def numPartitions: Int
    def getPartition(key : Any ) : Int
    }

class HashPartitioner(partitions: Int) extends Partitioner {
    require(partitions >= 0， s"Number of partitions ($partitions) cannot be nega1

    def numPartitions: Int = partitions

    def getPartition(key : Any) : Int = key match {
        case null => 0
        case _ => Utils.nonNegativeMod(key.hashcode, numPartitions)
        }
    }

3.4.3 Shuffle Dependency构造-Aggregator（性能优化器）

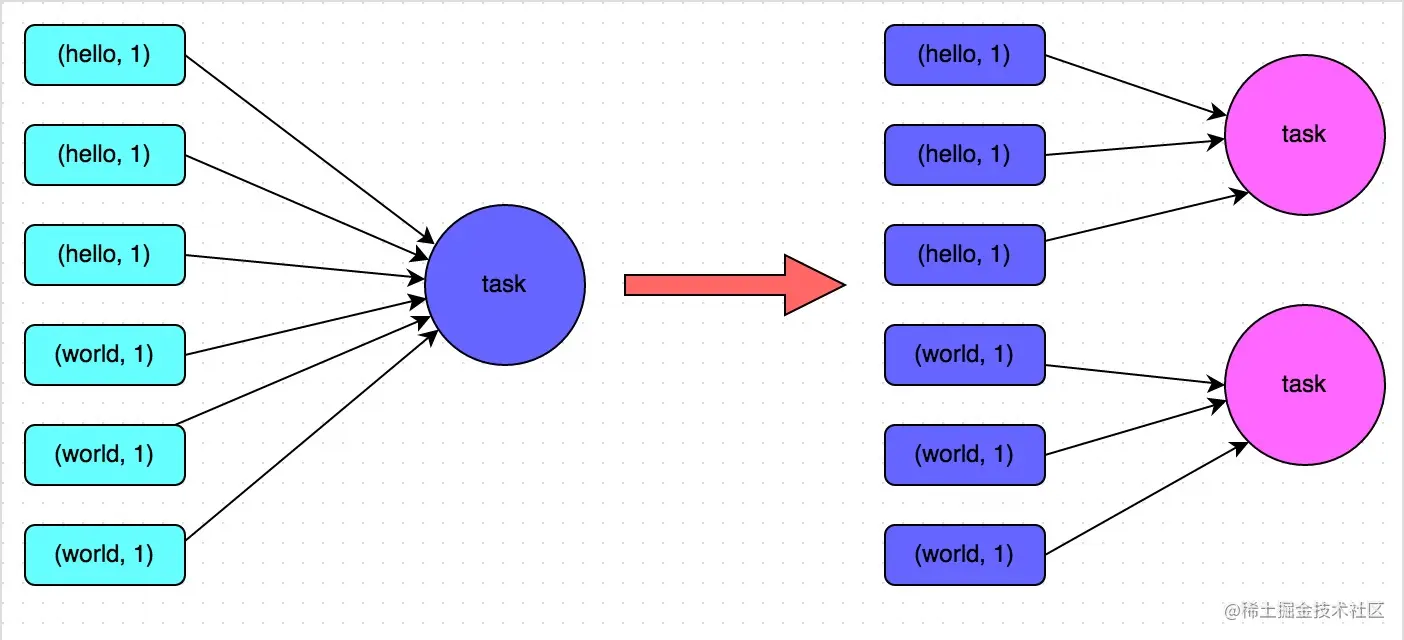

Aggregator（性能优化器）简介：将Reduce部分工作移至Map
如：wordcount：排序，分发（文本）至Reducer数数(数据量大)，故，在Map将重复数据统计单词个数，减少分发量

createCombiner :只有一个value的时候初始化的方法
mergeValue :合并一个value 到Aggregator中，如：累加时Aggregator对应+1
mergeCombiners :合并两个Aggregator，如：+sum+count

四、shuffle过程

Spark中shuffle的核心原理

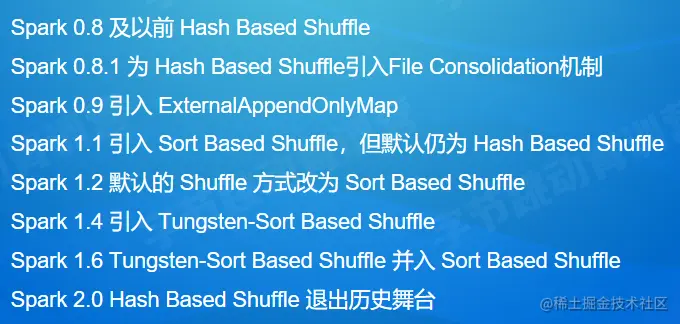

4.1. 发展

主要分为Hash Shuffle 和 Sort shuffle

4.2. Shuffle 写数据

4.2.1 Hash Shuffle

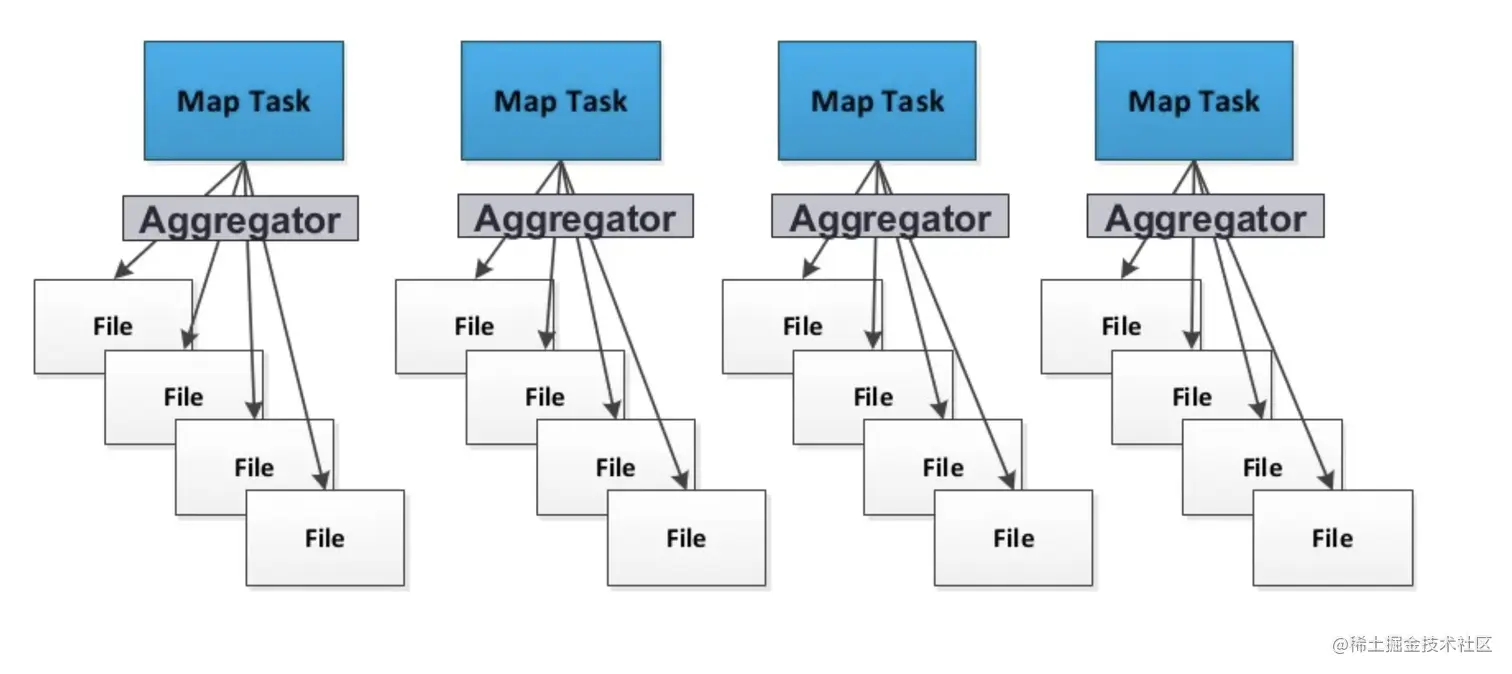

写数据每个partition会映射到一个独立的文件，写满则存入磁盘，写O（m）无限文件（问题：生成文件太多，对文件系统压力大，同时打开文件太多）

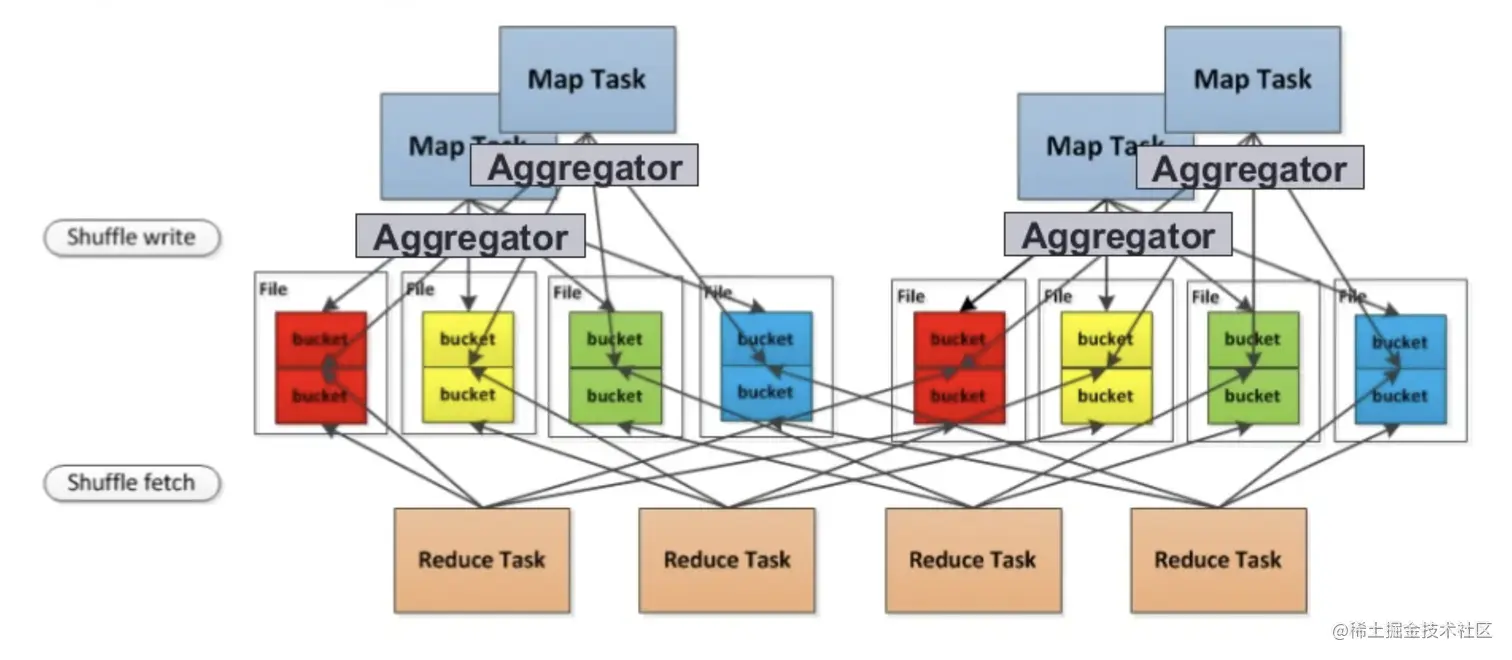

写数据优化每个partition会映射到一个文件片段，打开r个文件，写O（c*r=m，c：CPU核数）无限文件

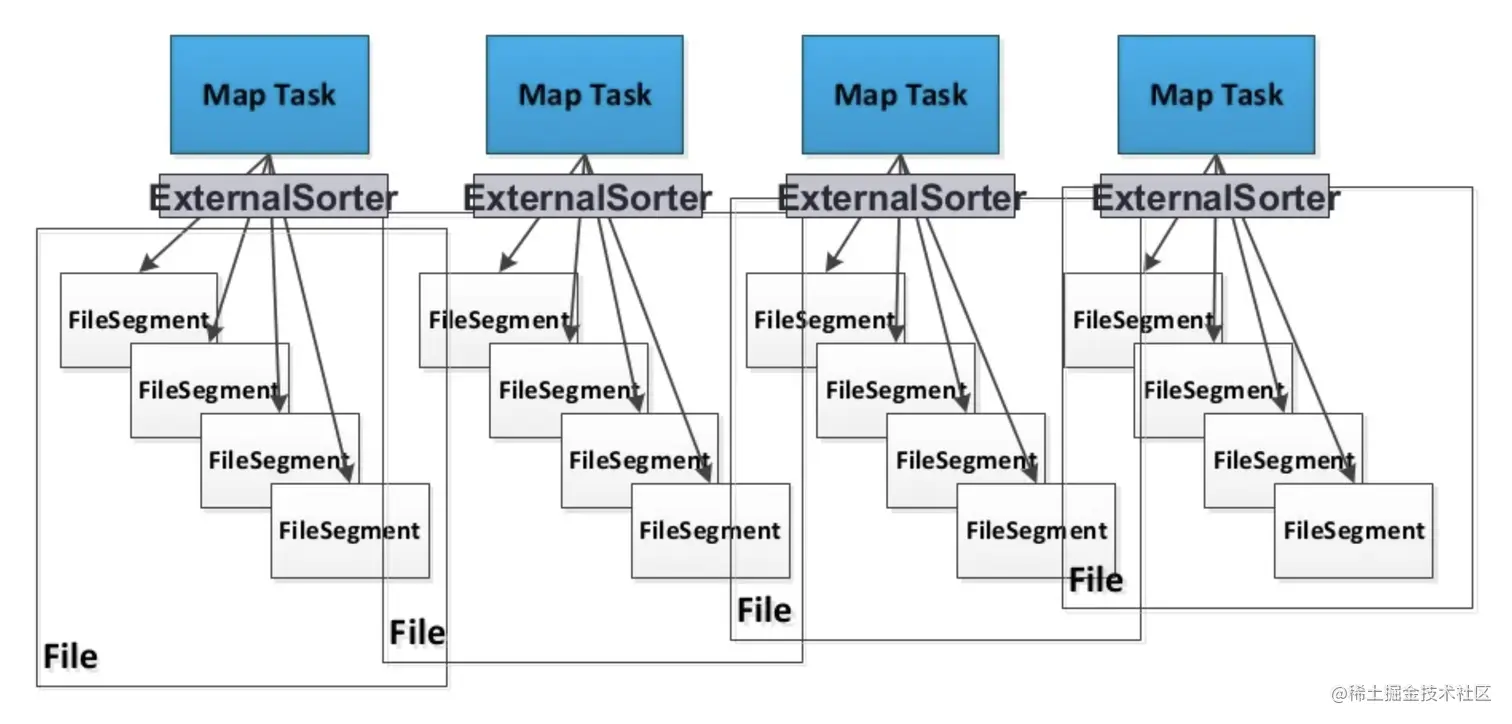

4.2.2 Sort shuffle

思路：不给每个Partition一个PairBuffer，数据写一个Buffer里面，内存满时，sort方式将相同partiton合并（缺点：更多CPU，优点：task只创建两个文件，一个index（偏移量），一个FileSegment）

写数据每个task生成一个包含所有partiton数据的文件

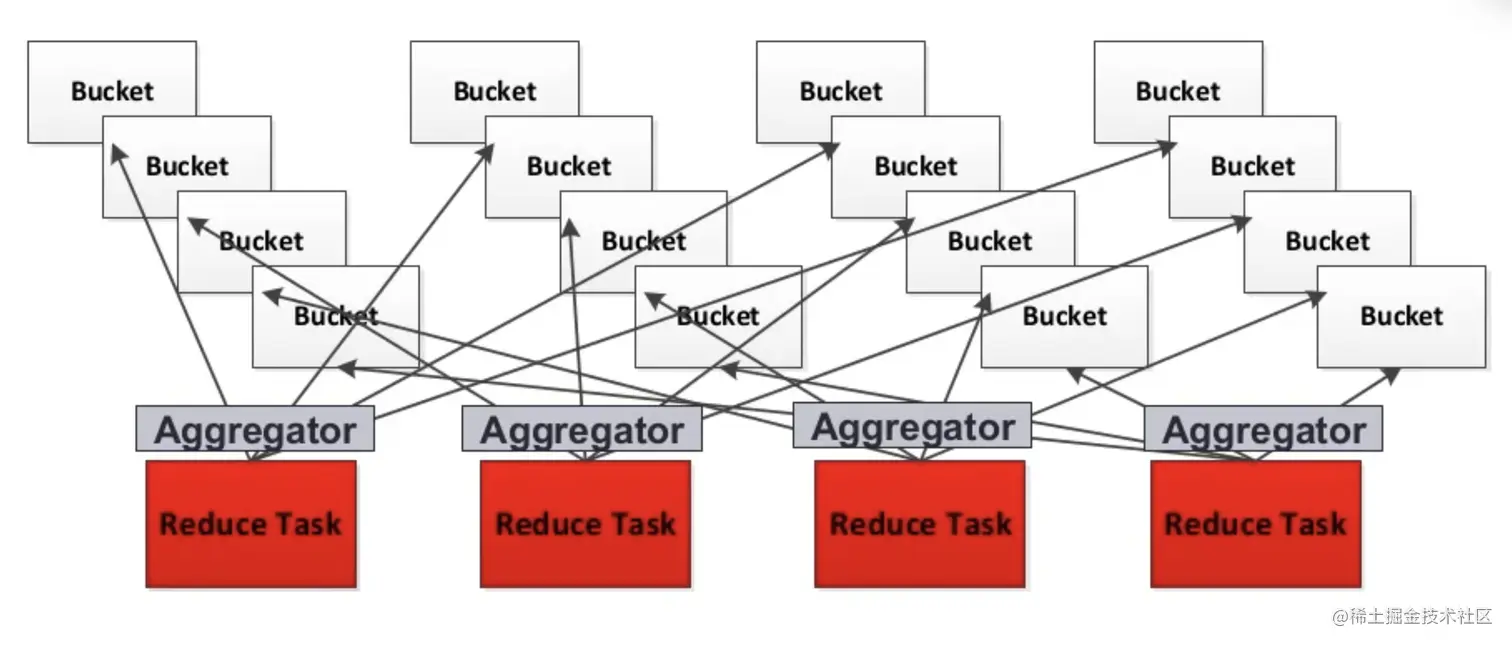

4.3. shuffle 读数据

每个reduce task分别获取所有map task生成的属于自己的片段 image (54).png

4.4. Shuffle过程的触发流程

val text = sc.textFile ( "mytextfile.txt" ) //打开文件
val counts = text
    .flatMap( line => line.split(" ") ) //拆分行，空格split，拆分单词
    .map(word => (word ,1)) //每单词map转pair（单词，1）
    .reduceByKey(_+_) //触发Shuffle算子，sum数据，a+b
counts.collect //action算子，反馈计算结果

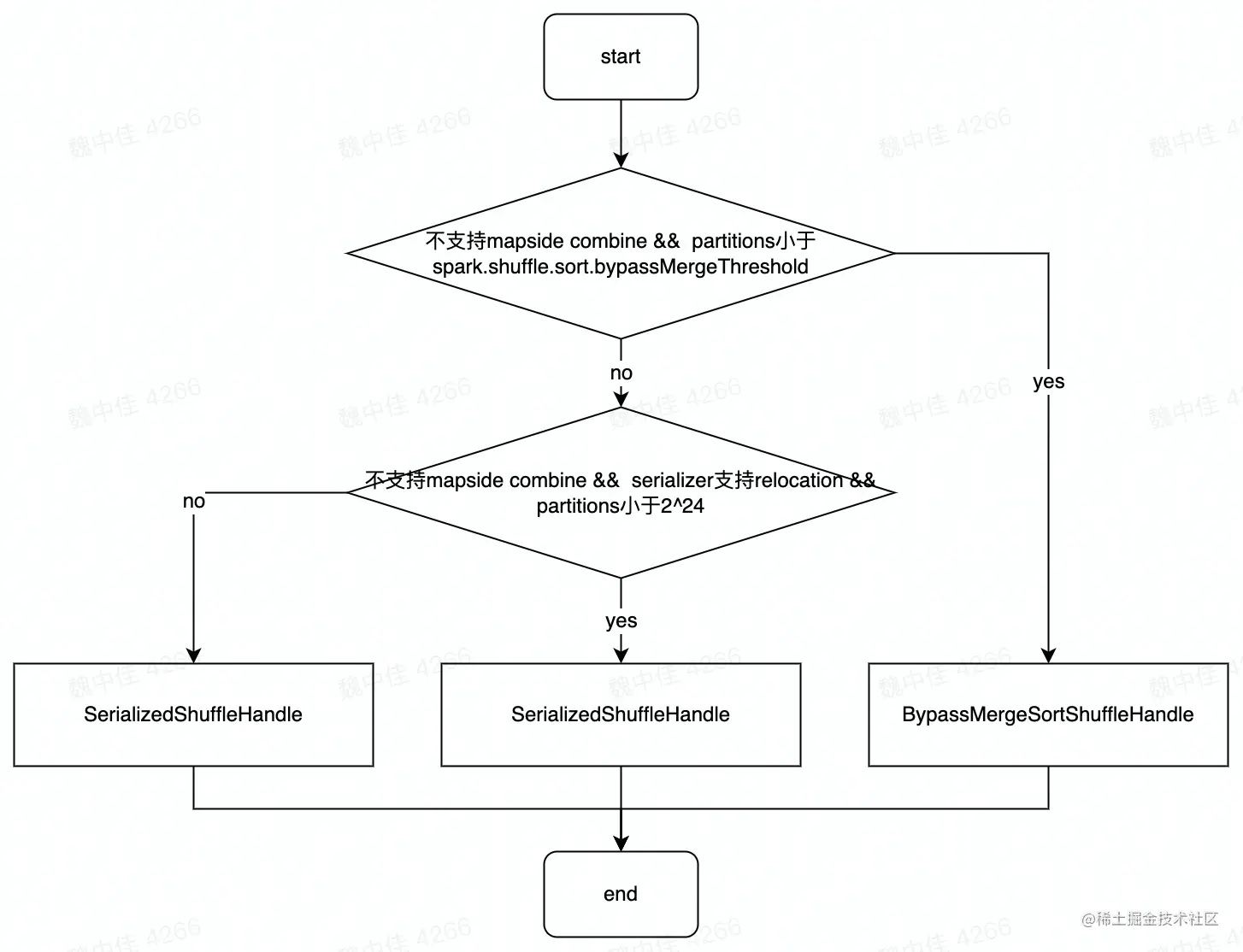

4.5. Shuffle Handle的创建

Register Shuffle时做的最重要的事情是根据不同条件创建不同的shuffle Handle image (5).jpeg

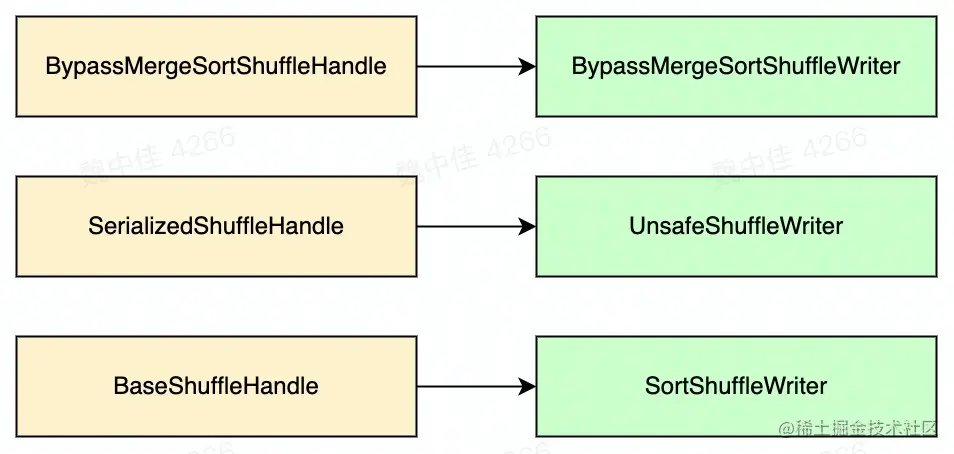

4.6. Shuffle Handle 与Shuffle Writer的对应关系

image (6).jpeg

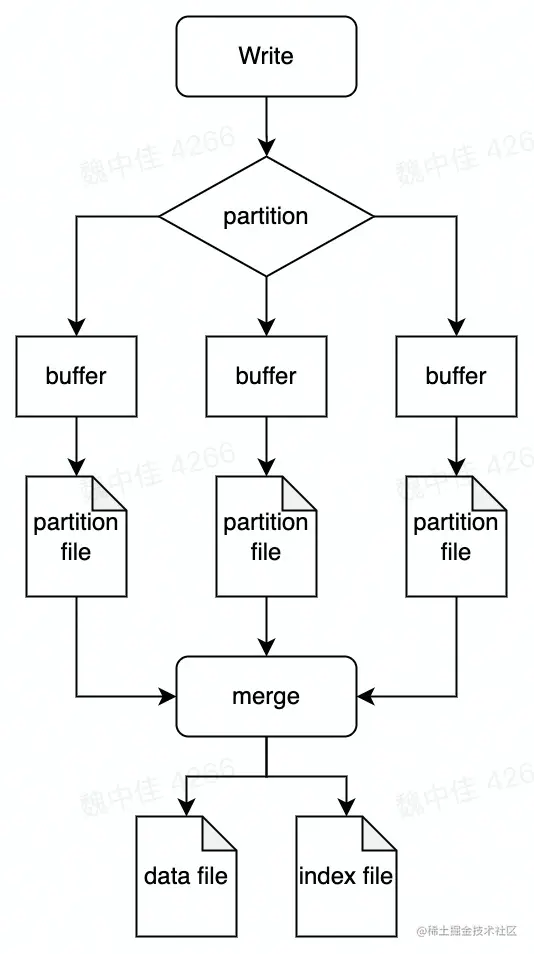

4.7. Writer 实现- BypassMergeShuffleWriter

不需要排序，节省时间，适用partiton较少数据
写操作的时候会打开大量文件（不同partiton能直接灌入不同文件，默认200个文件）
类似于Hash Shuffle，但会merge，生成两种文件index，data

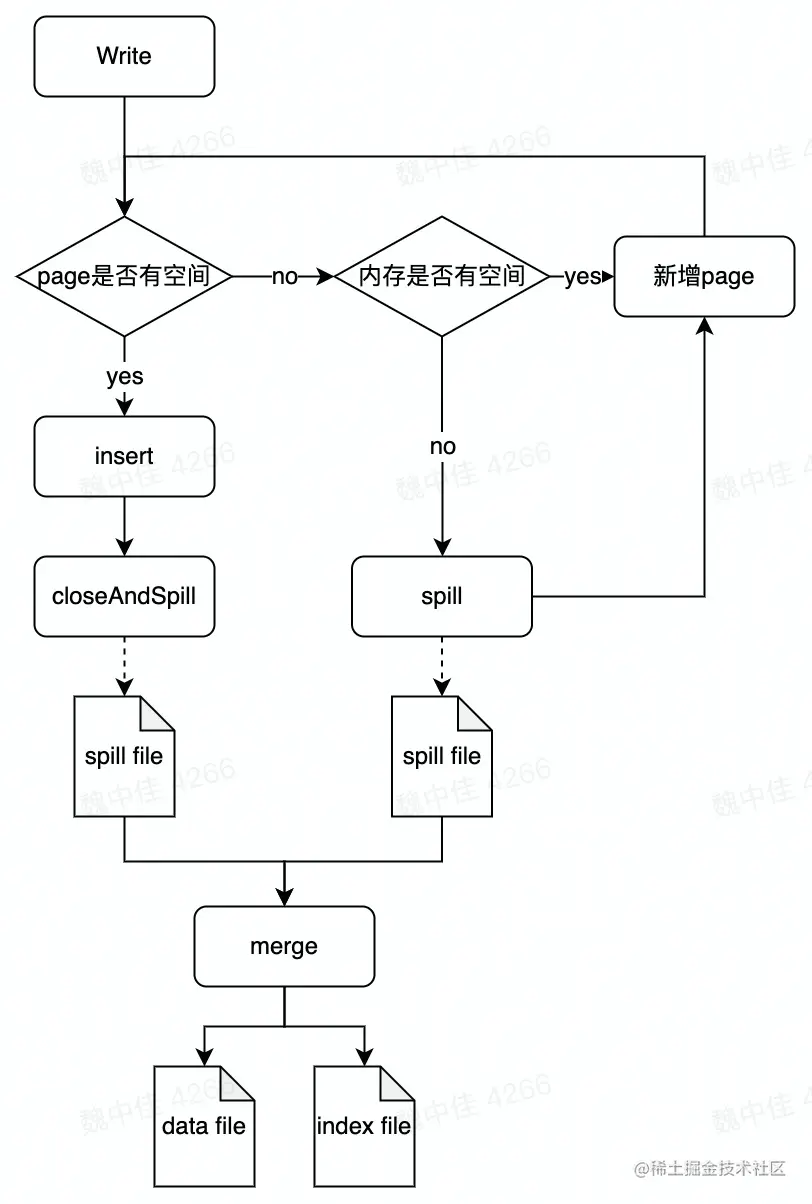

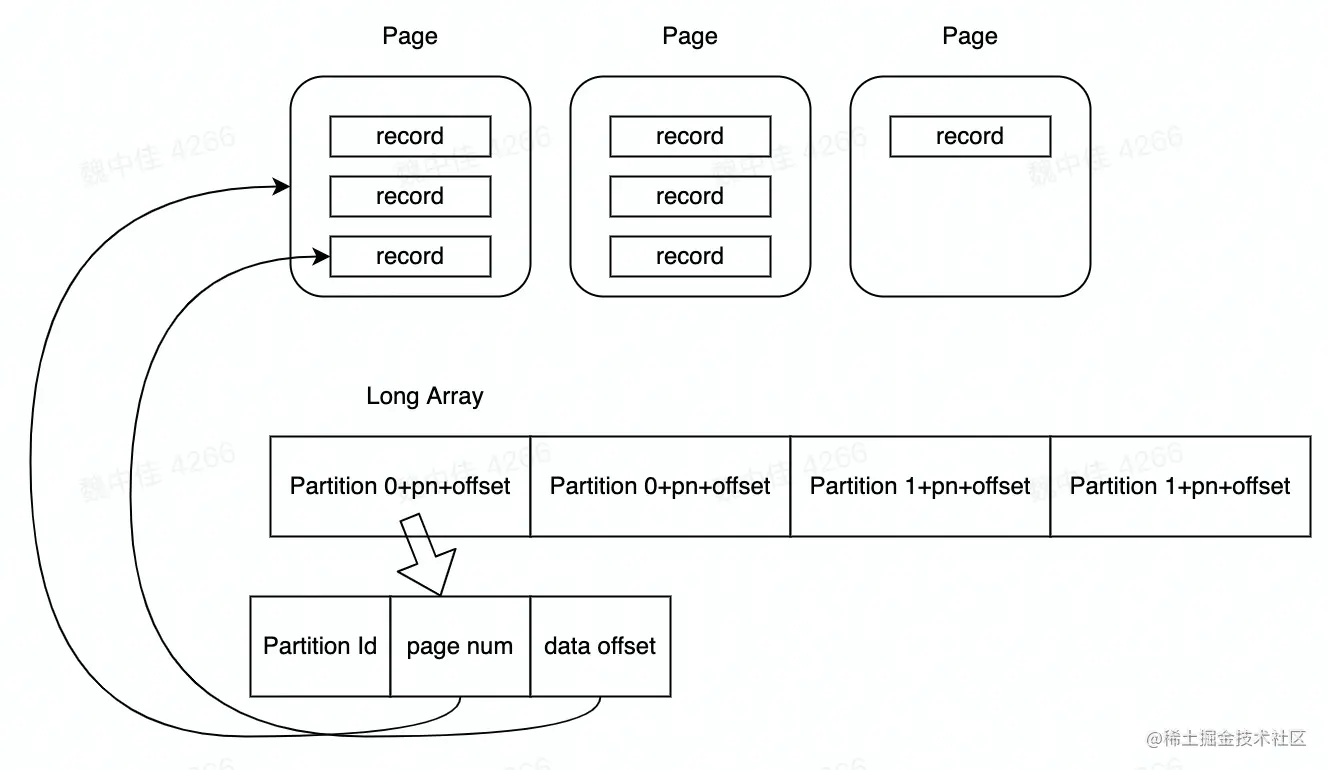

4.7.1 Writer 实现-UnsafeShuffleWriter

排序，适用partiton较多数据
使用类似内存页储存序列化数据
数据写入后不再反序列化
堆外内存管理，记原原信息
根据partition 只排序 Long Array
数据不移动（非宽依赖）

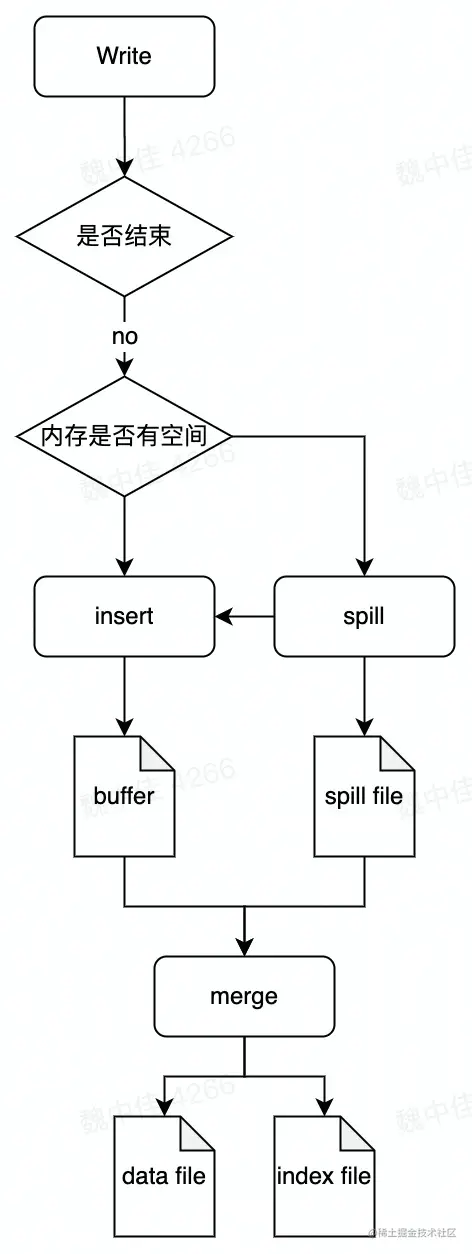

4.7.2 Writer 实现-SortShuffleWriter

不对外，直接堆内
支持combine（合并）
需要combine时，使用PartitionedAppendOnlyMap，本质是个HashTable（哈希表）
不需要combine时PartitionedPairBuffer本质是个array（列）

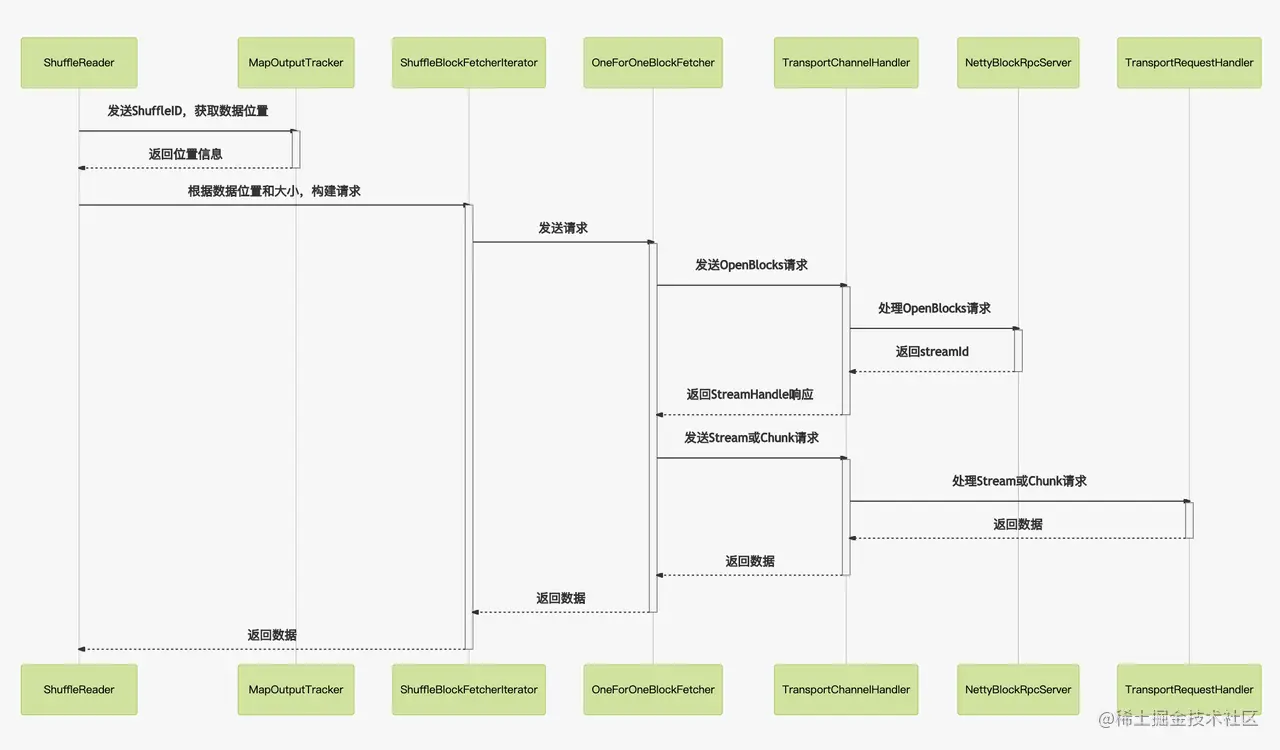

4.8. Reader实现-网络时序图

使用基于netty的网络通信框架
位置信息记录在MapOutputTracker中
主要会发送两种类型的请求

OpenBlocks请求
Chunk请求或Stream请求

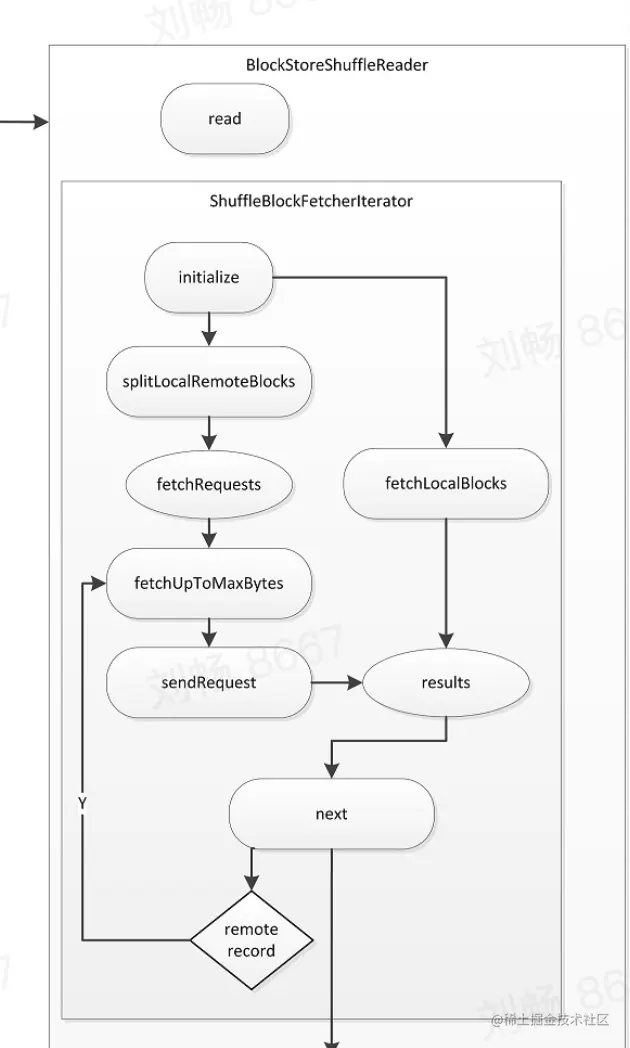

4.8.1 Reader 实现- ShuffleBlockFetchlterator

区分local和remote节省网络消耗
防止OOM

maxByteslnFlight
maxReqslnFlight
maxBlockslnFlightPerAddress
maxReaSizeShuffleToMem
maxAttemptsOnNettyOOM

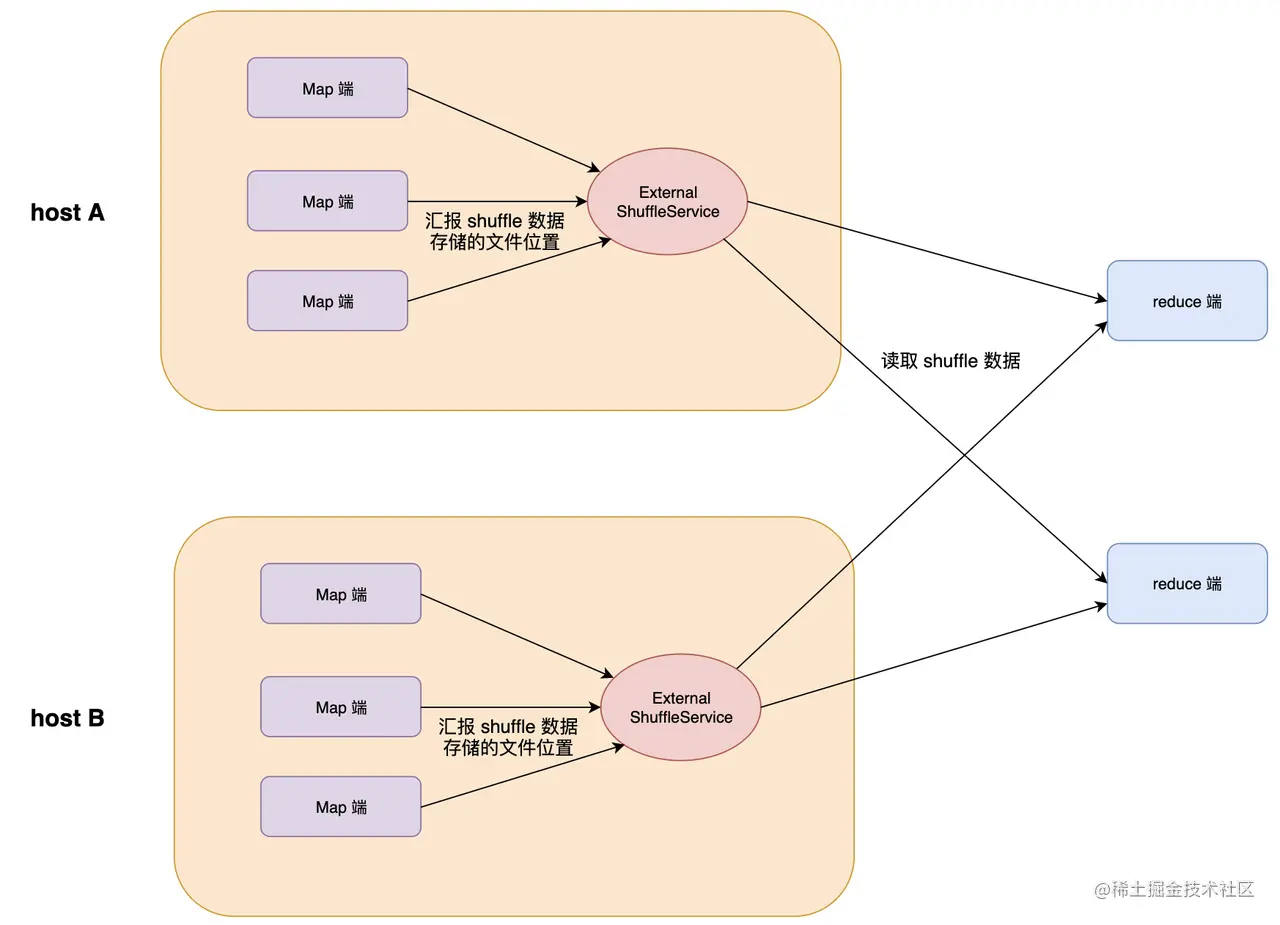

4.8.2 Read 实现- External Shuffle Service

ESS作为一个存在于每个节点上的agent（代理）为所有Shuffle Reader提供服务，从而优化了Spark作业的资源利用率，MapTask在运行结束后可以正常退出
ESS能解开（解耦）传输多个reduce端口数据 image (57).png

4.9. Shuffle 优化使用的技术–Zero Copy

DMA(Direct Memory Access):直接存储器存取，是指外部设备不通过CPU而直接与系统内存交换数据的接口技术。

input流上文：use态

内核态：Application context
output流下文：NIC buffer：网卡

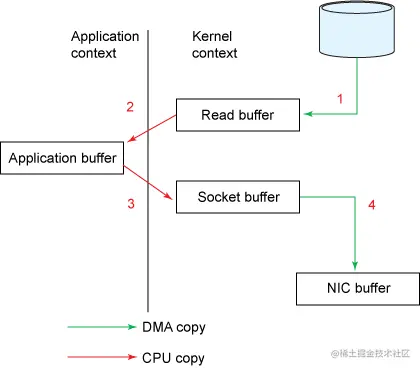

不使用zero copy（零拷贝）

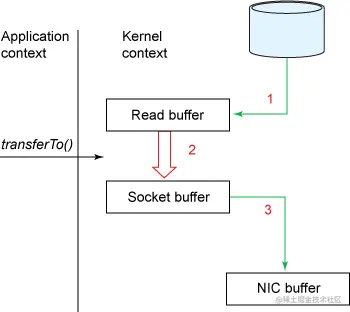

使用sendfile（发送文件）

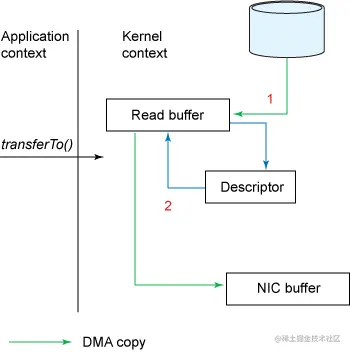

使用sendfile +DMA gather copy（减少数据传输）

4.9.1 Shuffle优化使用的技术:Netty Zero Copy

可堆外内存，避免JVM堆内存到堆外内存的数据拷贝
CompositeByteBuf 、Unpooled.wrappedBuffer、ByteBuf.slice，可以合并、包装、切分数组，避免发生内存拷贝
Netty使用FileRegion 实现文件传输，FileRegion底层封装了FileChannel#transferTo(方法，可以将文件缓冲区的数据直接传输到目标Channel，避免内核缓冲区和用户态缓冲区之间的数据拷贝

4.10. 常见问题

数据存储在本地磁盘，没有备份
IO并发:大量RPC请求(M*R)
IO吞吐:随机读、写放大(3X，三次读)
GC频繁（创建回收），影响NodeManager

4.11. Shuffle优化

避免shuffle（数据传输）：使用broadcast替代join

//传统的join操作会导致shuffle操作。
//因为两个RDD中，相同的key都需要通过网络拉取到一个节点上，由一个task进行join操作。
val rdd3 = rdd1.join(rdd2)

//Broadcast+map的join操作，不会导致shuffle操作。
//使用Broadcast将一个数据量较小的RDD作为广播变量。
val rdd2Data = rdd2.collect()
val rdd2DataBroadcast = sc.broadcast(rdd2Data)

//在rdd1.map算子中，可以从rdd2DataBroadcast中，获取rdd2的所有数据。
//然后进行遍历，如果发现rdd2中某条数据的key与rdd1的当前数据的key是相同的，那么就判定可以进行join。
//此时就可以根据自己需要的方式，将rdd1当前数据与rdd2中可以连接的数据，拼接在一起（String或Tuple）。
val rdd3 = rdd1.map(rdd2DataBroadcast...)

//注意，以上操作，建议仅仅在rdd2的数据量比较少（比如几百M，或者一两G）的情况下使用。
//因为每个Executor的内存中，都会驻留一份rdd2的全量数据。

使用可以map-side预聚合的算子

4.12. Shuffle参数优化

spark.default.parallelism && spark.sql.shuffle.partitions（默认并发度，高随机读，低task负荷大）
spark.hadoopRDD.ignoreEmptySplits（开始减少不必要partiton，如空）
spark.hadoop.mapreduce.input.fileinputformat.split.minsize（partiton合并，task多处理）
spark.sql.file.maxPartitionBytes（SparkSQL，规定数据量，切分）
spark.sql.adaptive.enabled && spark.sql.adaptive.shuffle.targetPostShuffleInputSize（AQE）
spark.reducer.maxSizeInFlight（防止read，降速，防磁盘爆，Shuffle大小）
spark.reducer.maxReqsInFlight
spark.reducer.maxBlocksInFlightPerAddress

4.13. Shuffle倾斜优化

Shuffle 倾斜优化
- 什么叫倾斜？有什么危害:
  - 作业运行时间变长
  - Task OOM导致作业失败
- 解决倾斜方法举例
  - 增大并发度/提高并行度
    - 优点:足够简单
    - 缺点:只缓解、不根治

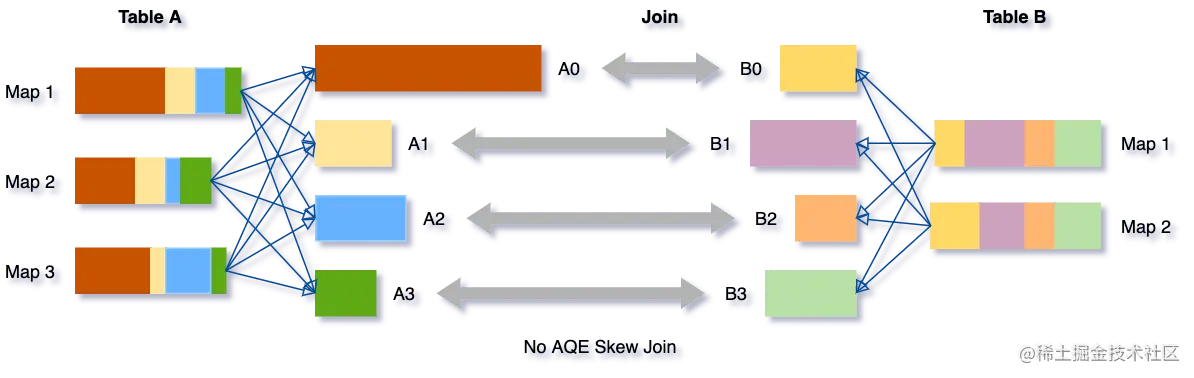

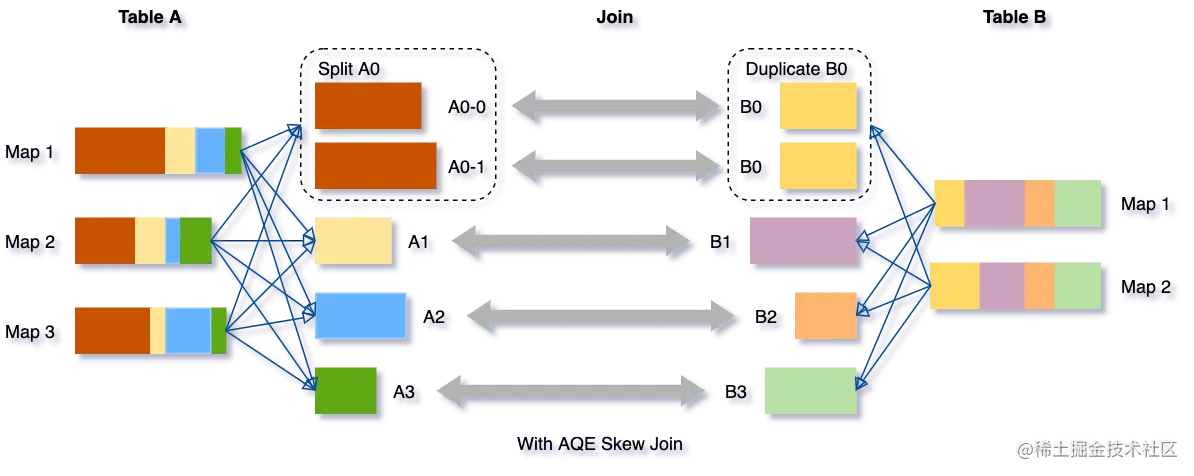

  - AQE(Spark AOE Skew Join)
    - AQE根据shuffle文件统计数据自动检测倾斜数据，将那些倾斜的分区打散成小的子分区，然后各自进行join

4.14. 案例-参数优化

ad_show
- number of files read: 840,042. /读取的文件数：840,042
- number of total tasks: 5,553. /总任务数：5 553项
- size of files read: 203.3 TiB/ 读取的文件大小：203.3TiB
- number of output rows: 128,676,054,598/输出行数：128 676 054 598

select
    ad_type,
    sum( click ),
    sum( duration )
from ad_show
where date = '20220101'
group by
    ad_typel

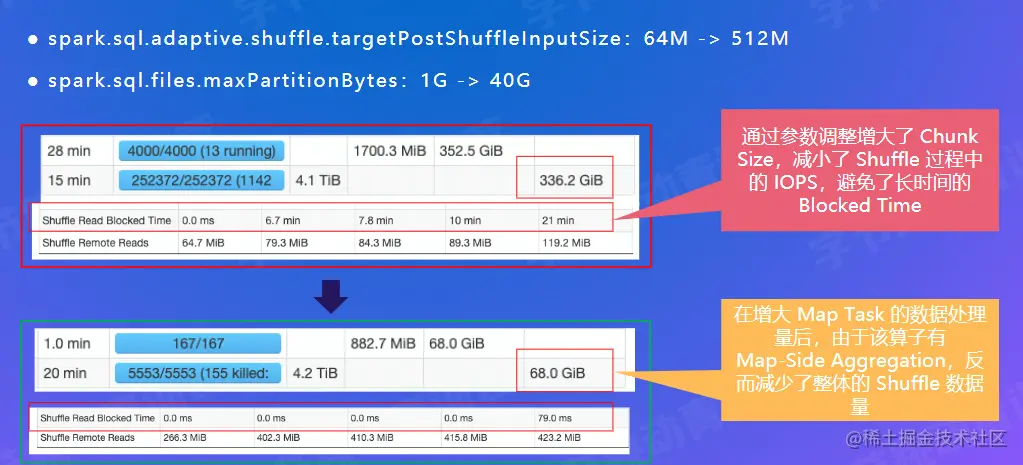

4.15. 参数调整

五、Push Shuffle

Push Shuffle各社区包括Spark3.2的实现方案以及字节方案

5.1 为什么需要Push Shuffle

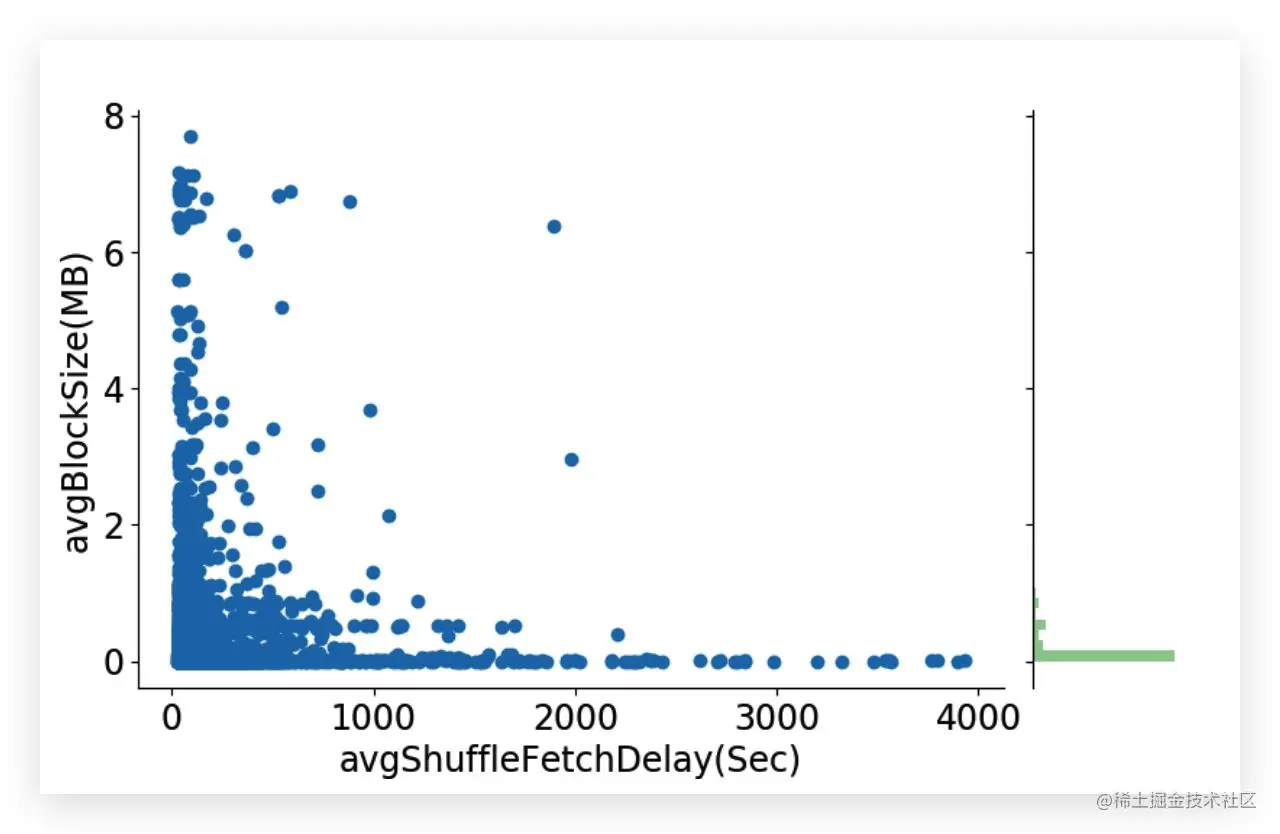

Avg I0 size太小，造成了大量的随机IO,严重影响磁盘的吞吐
M * R次读请求，造成大量的网络连接，影响稳定性

5.2 Push Shuffle的实现

为了优化该问题，有很多公司都做了思路相近的优化，push shuffle（提前合并数据）

Facebook： cosco
LinkedIn：magnet
Uber：Zeus
Alibaba： RSS
Tencent： FireStorm
Bytedance： Cloud Shuffle Service
Spark3.2： push based shuffle

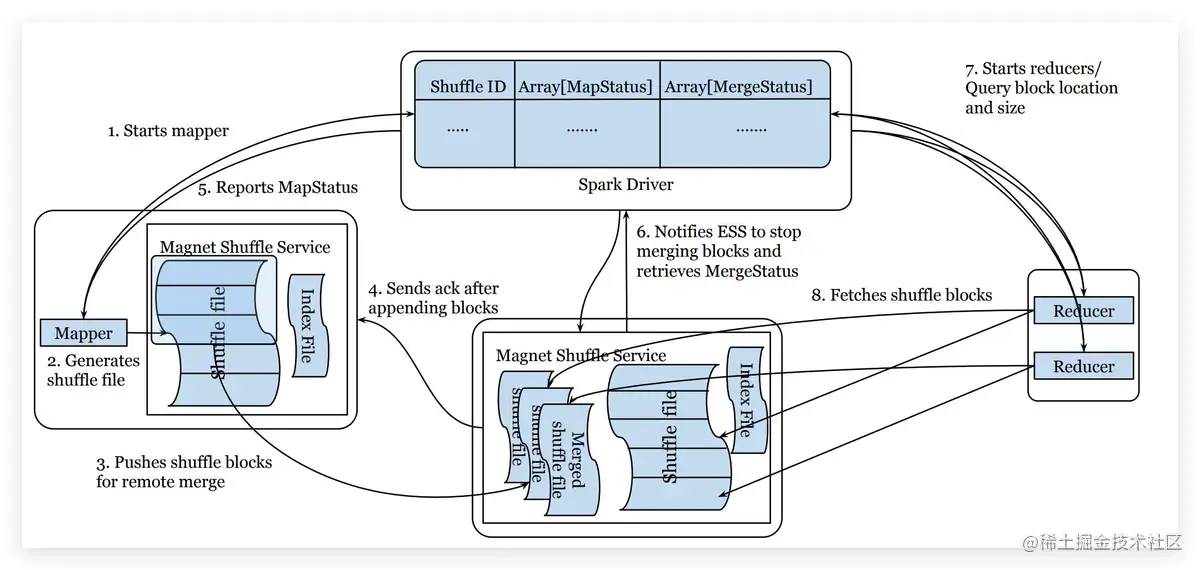

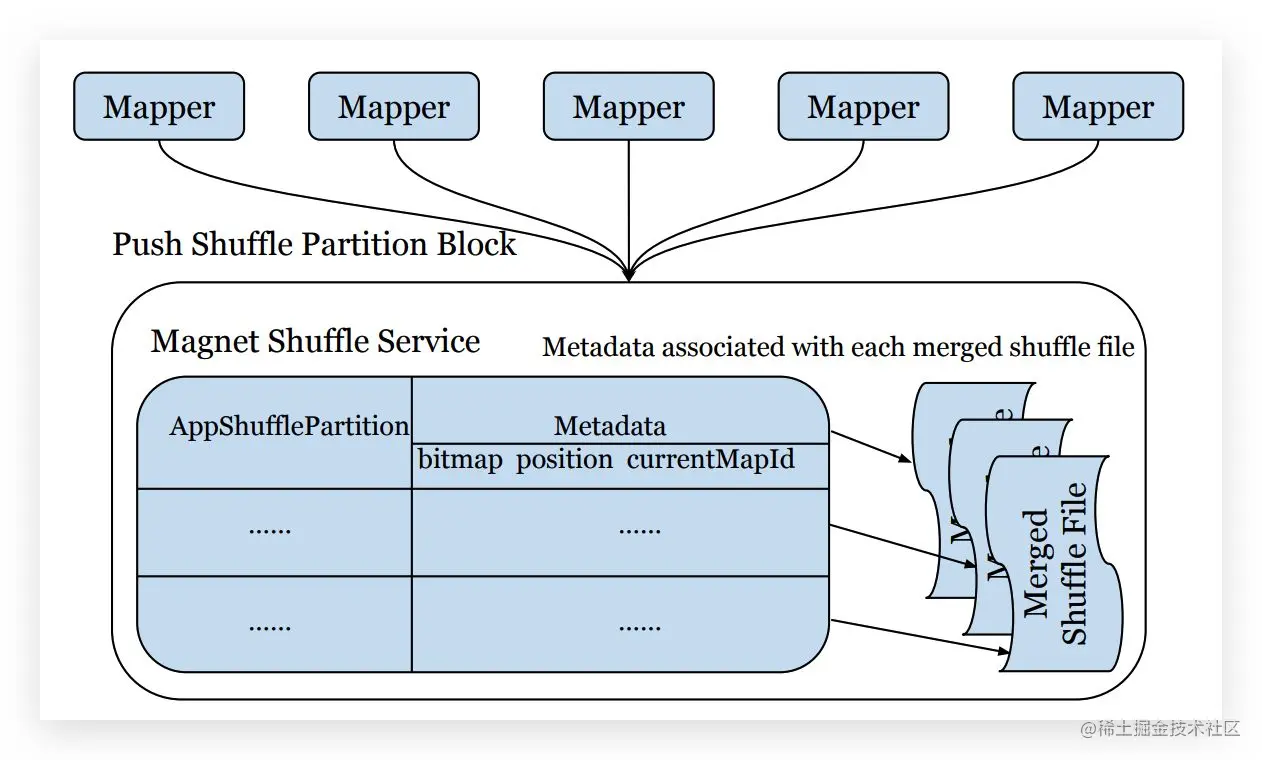

5.3 Magnet实现原理

Spark driver组件，协调整体的shuffle操作
map任务的shuffle writer过程完成后，增加了一个额外的操作push-merge，将数据复制一份推到远程shuffle服务上
magnet shuffle service是一个强化版的ESS.将隶属于同一个shuffle partition的block，会在远程传输到magnet后被merge到一个文件中
reduce任务从magnet shuffle service接收合并好的shuffle数据
bitmap:存储已merge的mapper id，防止重复merge
position offset:如果本次block没有正常merge，可以恢复到上一个block的位置
currentMapld（锁，仅本区回溯）:标识当前正在append的block，保证不同mapper的block能依次append

5.4 Magnet可靠性（回溯进度）

如果Map task输出的Block没有成功Push到magnet上，并且反复重试仍然失败，则reducetask直接从ESS上拉取原始block数据
如果magnet上的block因为重复或者冲突等原因，没有正常完成merge的过程，则reducetask直接拉取未完成merge的block
如果reduce拉取已经merge好的block失败，则会直接拉取merge前的原始block
本质上,magnet中维护了两份shuffle数据的副本

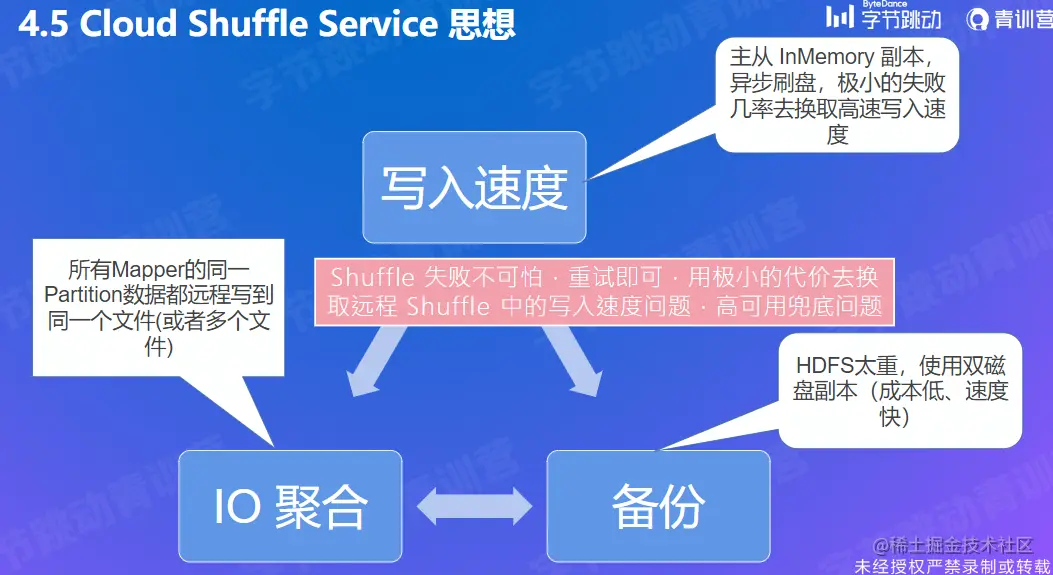

5.5 Cloud Shuffle Service思想

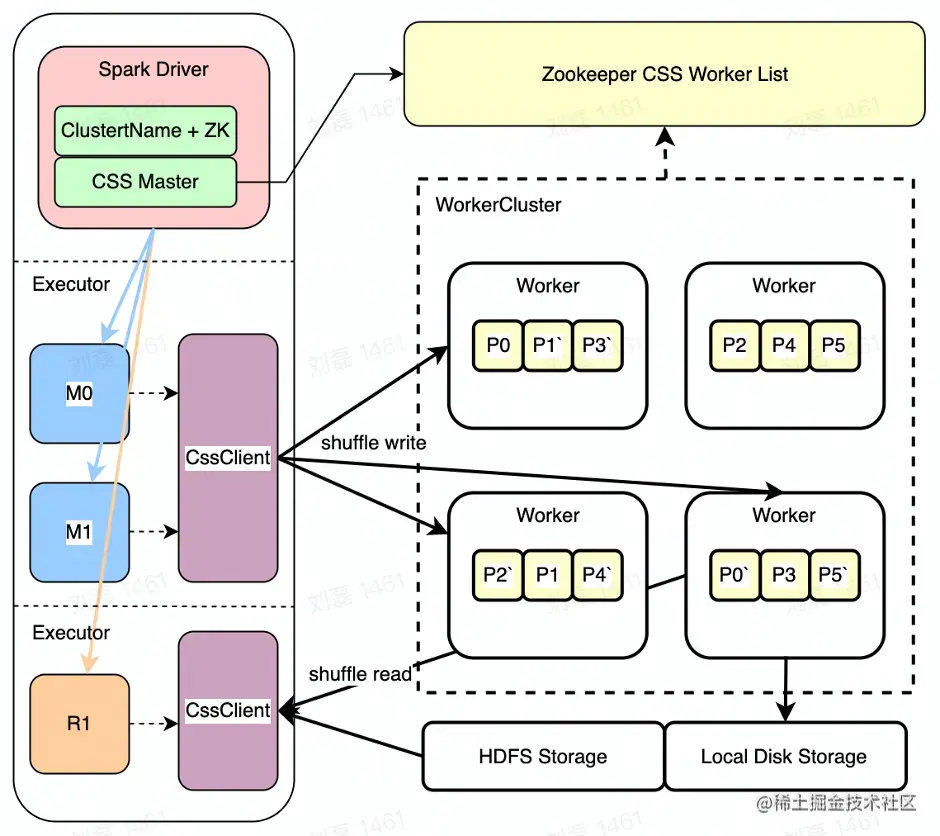

5.6 Cloud Shuffle Service架构

Zookeeper WorkerList [服务发现]
CSS Worker [Partitions / Disk | Hdfs]
Spark Driver [集成启动 CSS Master]
CSS Master [Shuffle 规划 / 统计]
CSS ShuffleClient [Write / Read]
Spark Executor [Mapper + Reducer]

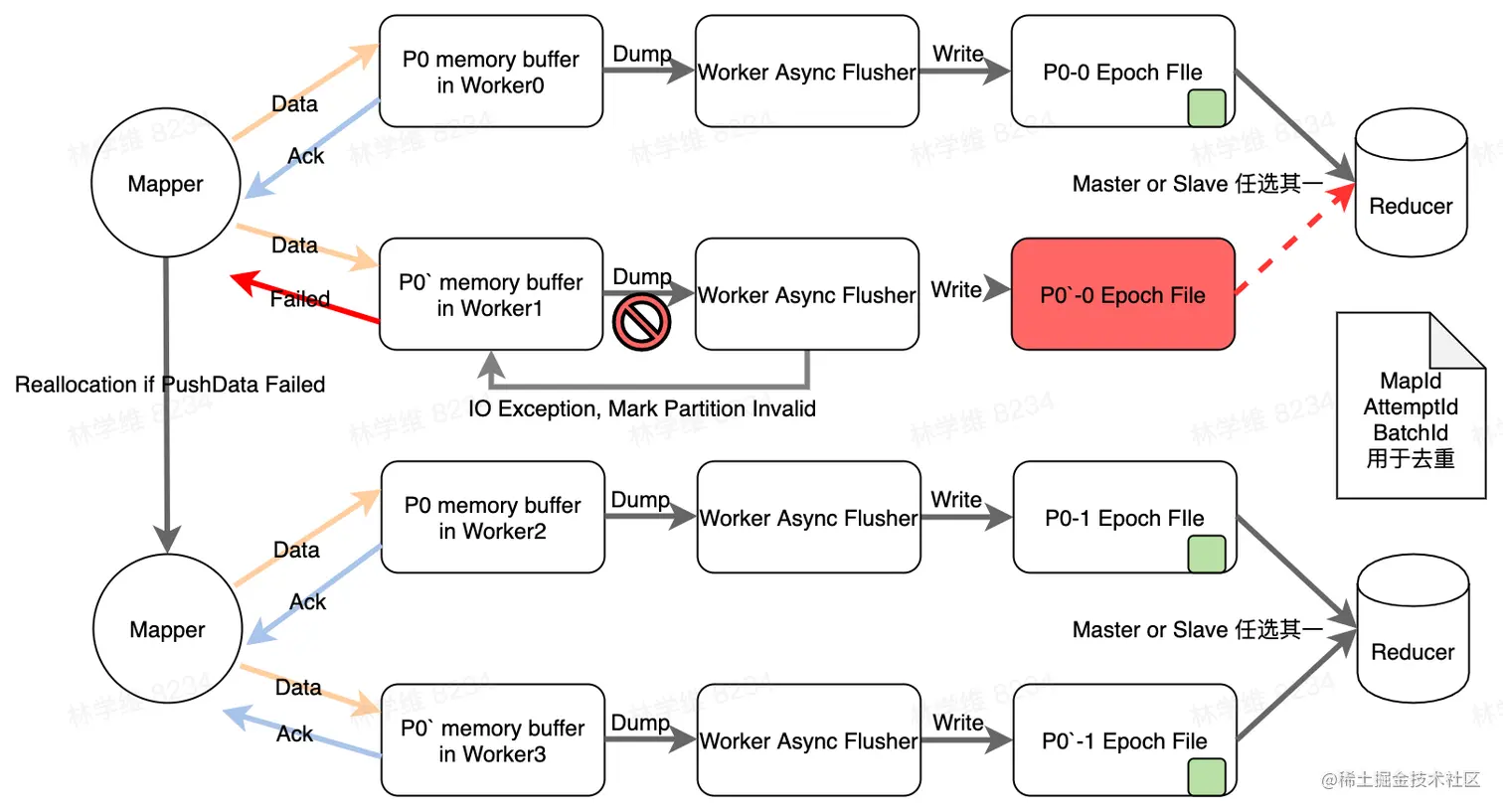

5.6.1 Cloud Shuffle Service写入流程

选择以左（风险低，两个一起出错） image (62).png

5.6.2 Cloud Shuffle Service读取流程

write以右 image (63).png

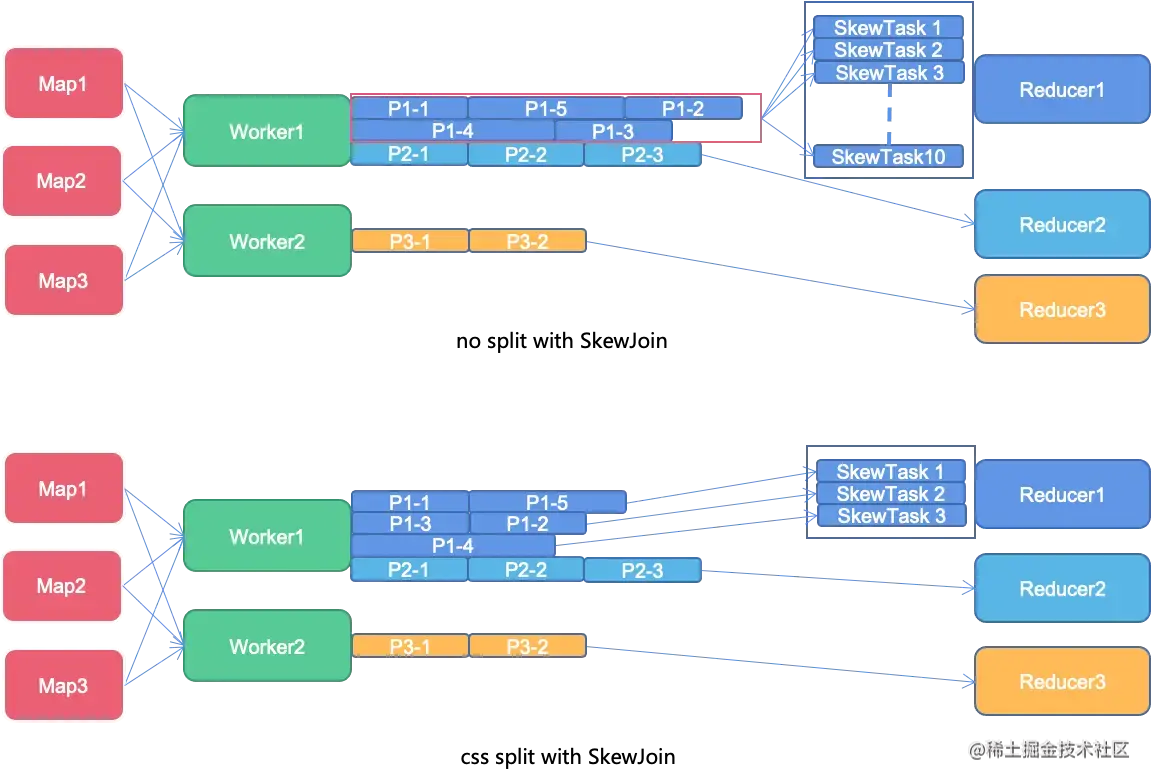

5.6.3 Cloud Shuffle Service AQE

为了不在读多边，仅读一次，不再追求连续文件
一个Partition会最终对应到多个Epoch file，每个EPoch目前设置是512MB

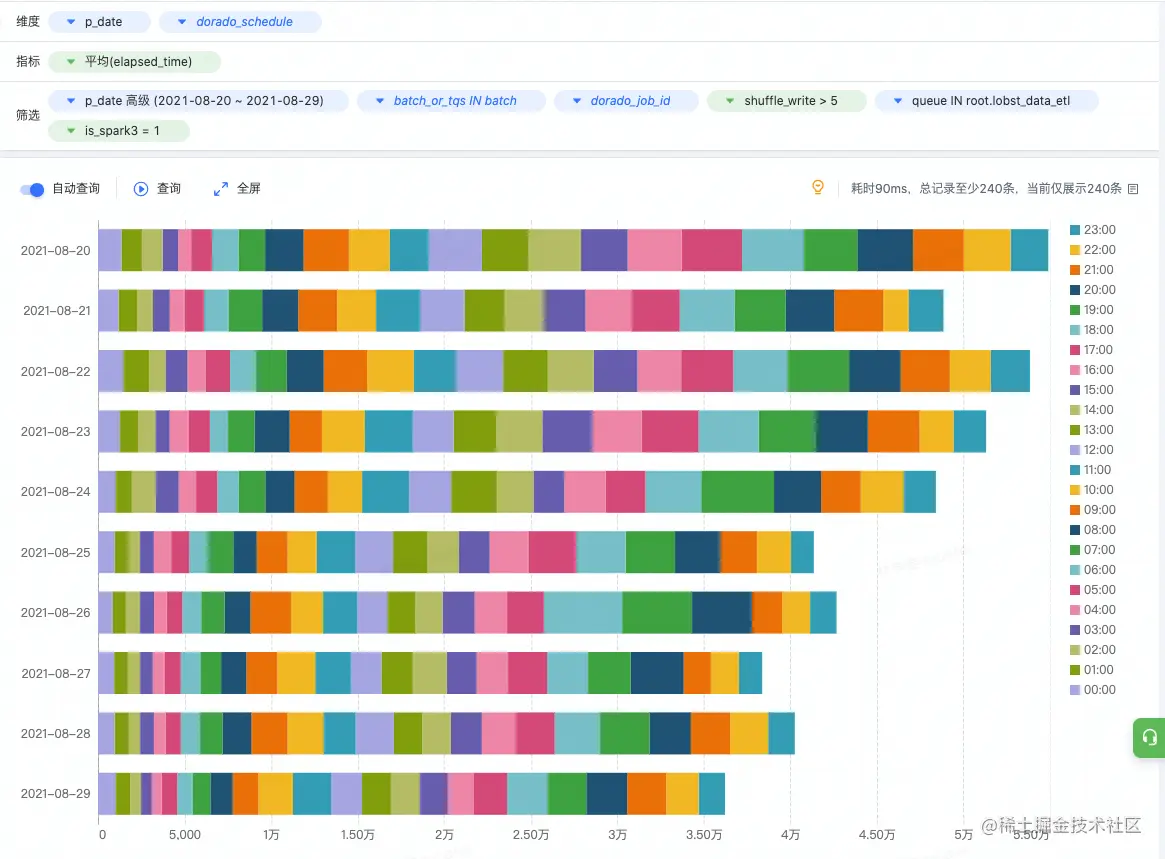

5.7. 实践案例- CSS优化

XX业务小时级任务(1.2wcores)
混部队列2.5h ->混部队列+CSS1.3h (50%提升)
