大数据Shuffle原理与实践

一、Shuffle概述

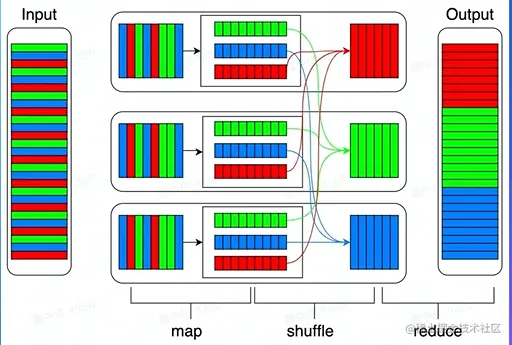

1.1 MapReduce概述

image.png 在开源实现的MapReduce中，存在Map，Shuffle，Reduce三个阶段

1.2 Shuffle阶段

reduce阶段，堆移动后的数据进行处理，依然是在单机上处理一小份数据。

1.3 Reduce阶段

reduce阶段，对移动后的数据进行处理，依然是在单机上处理一小份数据。

1.4 为什么shuffle对性能非常重要

  • M * R次网络连接
  • 大量的数据移动
  • 数据丢失风险
  • 可能存在大量的排序操作
  • 大量的数据序列化、反序列化操作
  • 数据压缩

总结

在大数据场景下，数据shuffle表示了不同分区数据交换的过程，不同的shuffle策略性能差异较大

目前在各个引擎中Shuufle都是优化的重点，在spark框架中，shuffle是支撑spark进行大规模复杂数据处理的基石。

二、Shuffle算子

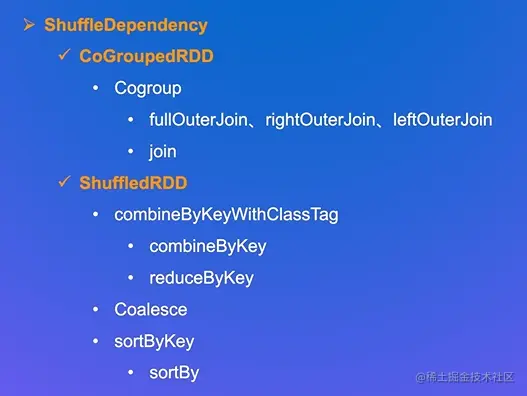

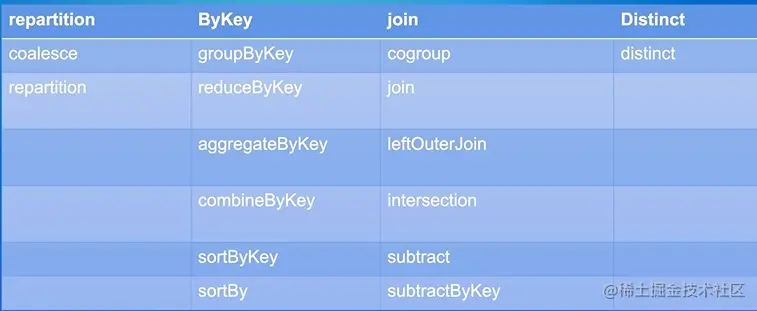

2.1 Shuffle算子分类


Shuffle算子应用

  • Spark源码中RDD的单元测试
  • Spark源码中PairRDDFunctions的单元测试

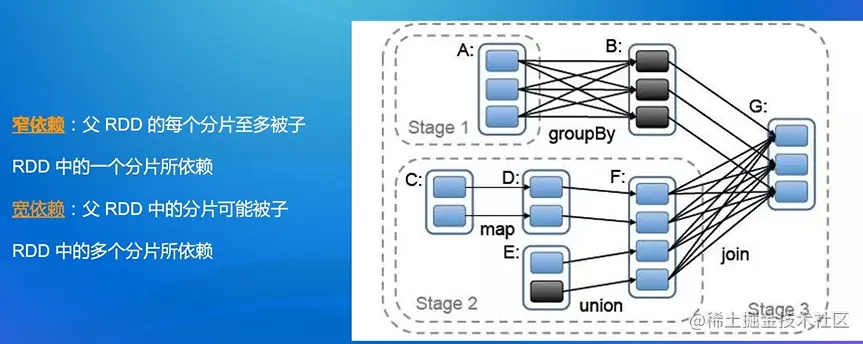

2.2 Spark中对Shuffle的抽象 宽依赖、窄依赖


算子内部的依赖关系


三、Shuffle过程

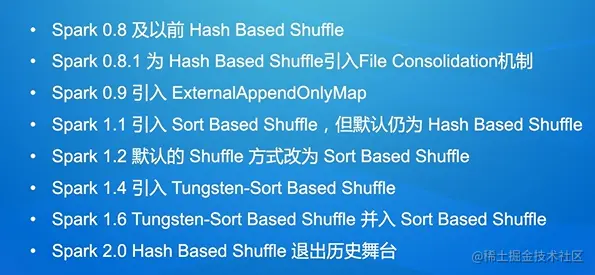

3.1 Shuffle实现的发展历程

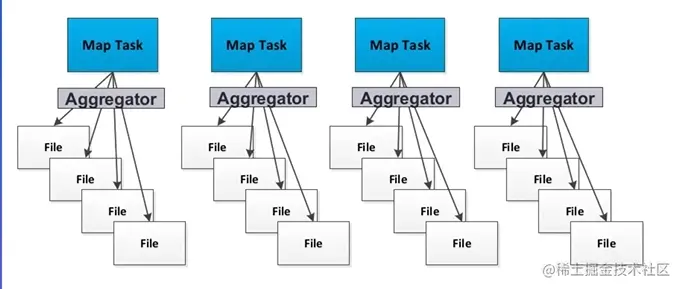

3.2 Hash Shuffle -写数据

每个partition会映射到一个独立的文件

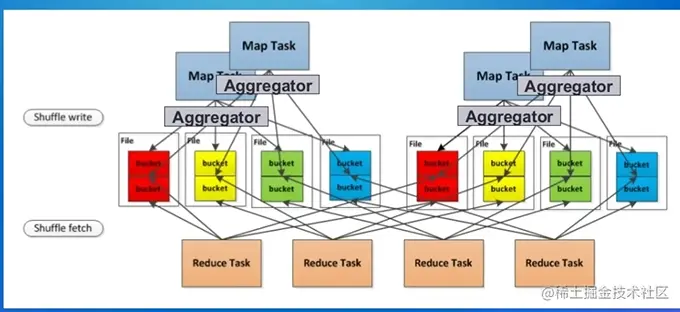

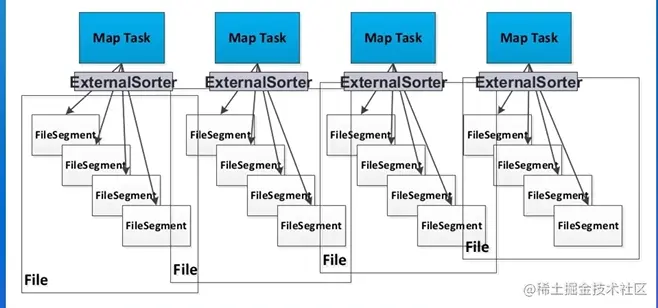

Hash Shuffle -写数据优化

每个partition会映射到一个文件片段


Short Shuffle： 写数据 每个task生成一个包含所有partition数据的文件


3.3 Shuffle -读数据

每个reduce task分别获取所有map task生成的属于自己的片段


3.4 Shuffle过程的触发流程

Collect Action -> SubmitJob -> GetDependecies -> RegisterShuffle

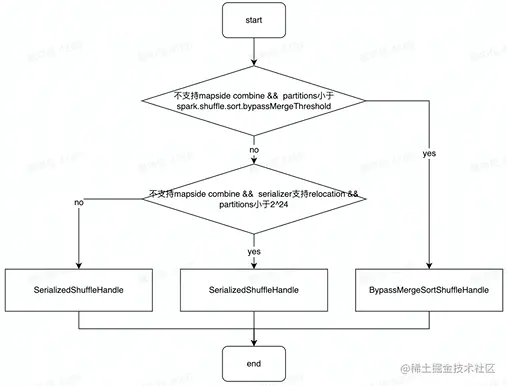

3.5 Shuffle Handle 的创建

Register Shuffle时做的最重要的事情时根据不同条件创建不同的Shuffle Handle

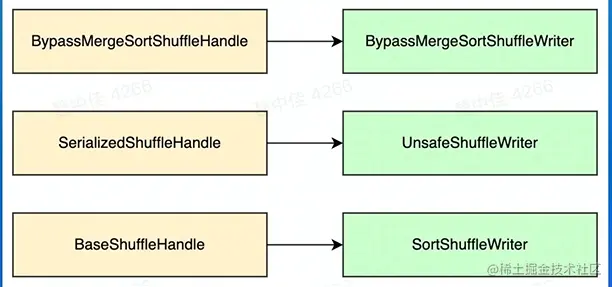

3.6 Shuffle Handle 与 Shuffle Writer的对应关系


3.7 Writer实现

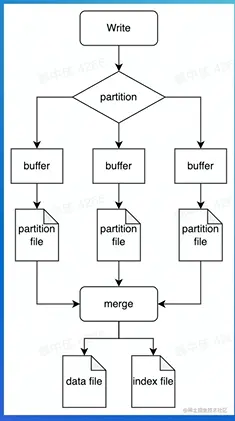

BypassMergeShuffleWriter

  • 不需要排序，节省时间
  • 写操作的时候会打开大量文件
  • 类似于Hash Shuffle

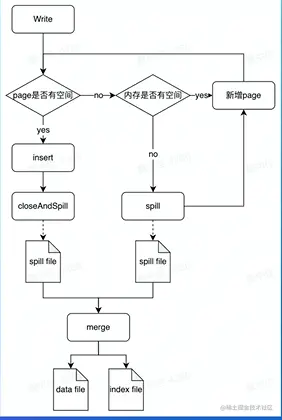

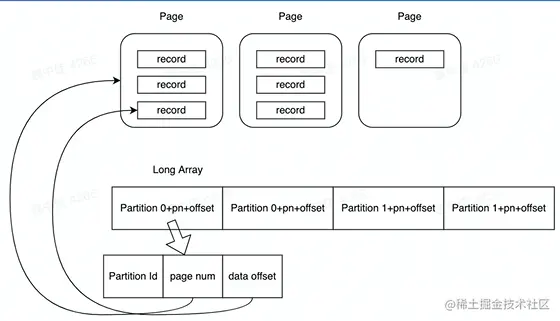

UnsafeShuffleWriter

  • 使用类似于内存页储存序列化数据
  • 数据写入后不再反序列化


  • 只根据partition排序Long Array
  • 数据不移动

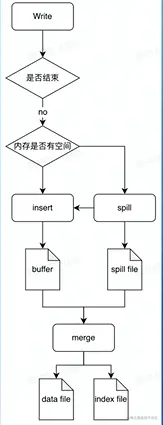

ShortShuffleWriter

  • 支持combine
  • 需要combine时，使用PartitionedAppendOnlyMap，本质是一个HashTable
  • 不需要combine时PartitionedPariBuffer本质时一个array


3.8 Reader实现

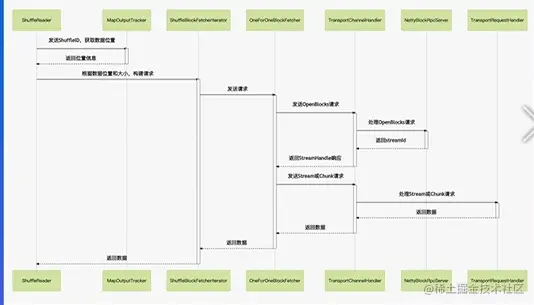

网络时序图

  • 使用基于netty的网络通信框架
  • 位置信息记录在MapOutputTracker中
  • 主要会发送两种类型的请求 OpenBlocks请求 Chunk请求或Stream请求

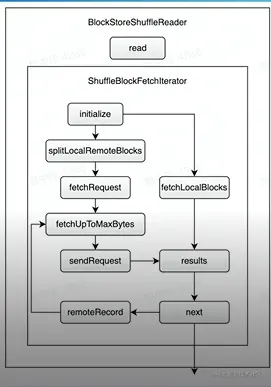

ShuffleBlockFetchIterator


  • 区分local和remote节省网络消耗
  • 防止OOM

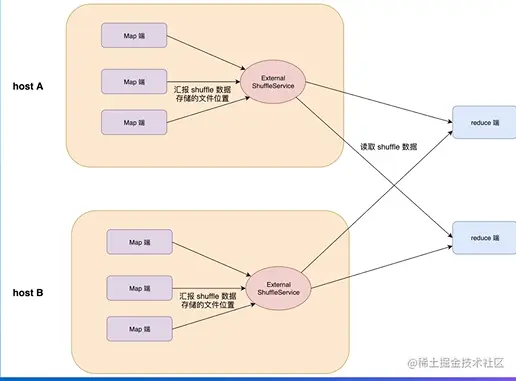

External Shuffle Service ESS作为一个存在于每个节点上的agent为所有Shuffle Reader提供服务，从而优化了Spark作业的资源利用率，MapTask在运行结束后可以正常退出


3.9 Shuffle优化使用的技术

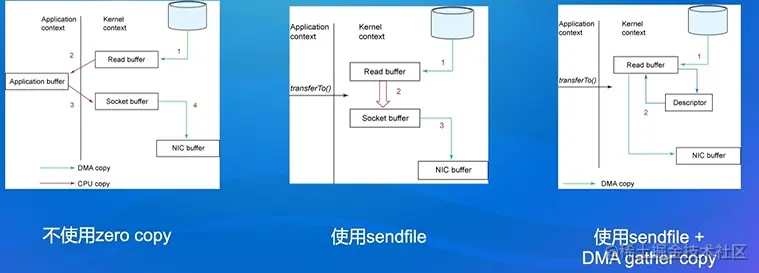

Zero Copy

DMA（Direct Memory Access）：直接存储器存取，是指外部设备不通过CPU而直接与系统内存交换数据的接口技术


Netty Zero Copy

  • 可堆外内存，避免JVM堆内存到堆外内存的数据拷贝
  • CompositeByteBuf、Unpooled.wrappedBuffer、ByteBuf.slice，可以合并、包装、切分数组、避免发生内存拷贝
  • Netty使用FileRegion实现文件传输，FileRegion底层封装了FileChannedl#TransferTo()方法，可以将文件缓冲区的数据直接传输到目标Channel，避免内核缓冲区和用户态缓冲区之间的数据拷贝。

3.10 常见问题

  • 数据存储在本地磁盘无备份
  • IO并发：大量RPC请求
  • IO吞吐：随机读，写放大
  • GC频繁，影响NodeManager

3.11 Shuffle优化

使用broadcast替代join

使用可以map-side预聚合的算子

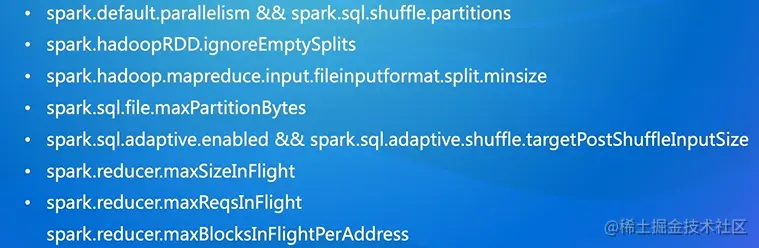

3.12 Shuffle参数优化


3.13 Shuffle倾斜优化

倾斜影响

  • 作业运行时间长
  • Task OOM导致作业失败
