一、Flink介绍

这是我参与「第四届青训营」笔记创作活动的的第2天

1.Apache Flink诞生背景

  1. 大数据：指无法再一定时间内用常规软件工具对其进行获取、存储、管理和处理的数据集合。价值化，海量化，快速化，多样化。

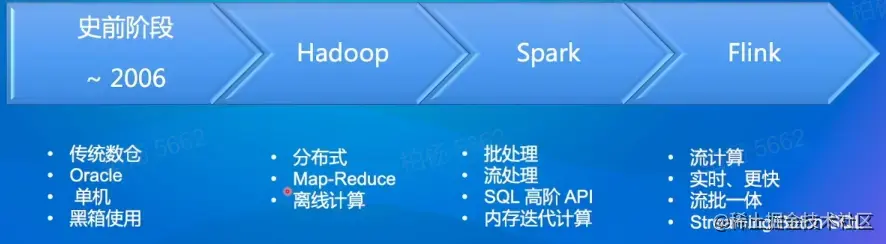

  2. 发展历史 image.png

3.大数据的实时性带来价值很大

  • 监控场景：实时发现业务系统的健康状态，提前避免业务故障
  • 金融风控：实时监测异常交易行为，及时阻断风险发生
  • 实时推荐：痘印根据用户行为发掘用户兴趣，偏好，向用户推荐更感兴趣的内容
  1. 架构模式的变化

批式计算：

  • 离线计算，非实时
  • 静态数据集
  • 小时/天等周期性计算

流式计算：

  • 实时计算，快速、低延迟
  • 无限流、动态、无边界
  • 7*24h持续运行
  • 流批一体

二、Flink整体架构

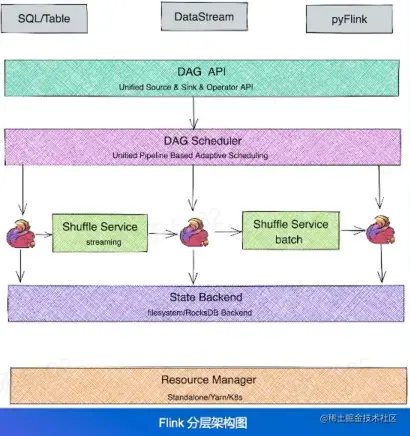

1.Flink分层架构


1.  SDK层：Flink的SDK目前主要有三类，SQL/Table，DataStream、pyFlink
2.  执行引擎层（Runtime层）：执行引擎曾提供了统一的DAG，用来描述数据处理的Pipeline，不管是流还是批，都会转化为DAG图，调度层再把DAG转化成分布式环境下的Task，Task之间通过Shuffle传输数据
3.  状态存储层：负责存储算子的状态信息
4.  资源调度层：目前Flink可以支持部署在多种环境（yarn，K8S）

2.整体架构

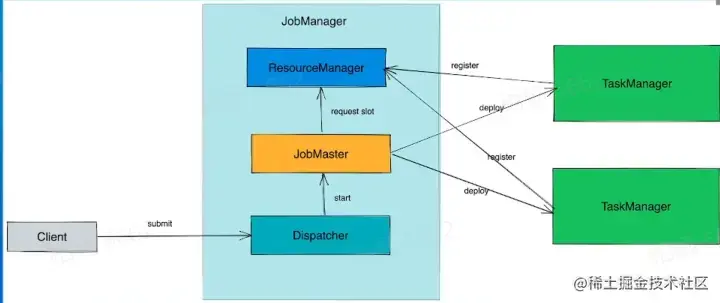

  1. JobManager（JM）：负责整个任务的协调工作，包括：调度task、出发协商Tasl做checkpoint、协调容错恢复等。 image.png
  • Dispatcher：接受作业，拉起JobManager来执行作业，并在JobMaster挂掉之后恢复作业。
  • JobMaster：管理一个job的整个生命周期，会向ResourceMangager申请资源slot，（向K8S/Yearn的API拉取一些资源，并将task调度到对应TM上
  • ResourceManager：负责slot资源的管理和调度，Task manager拉起之后会向RM注册

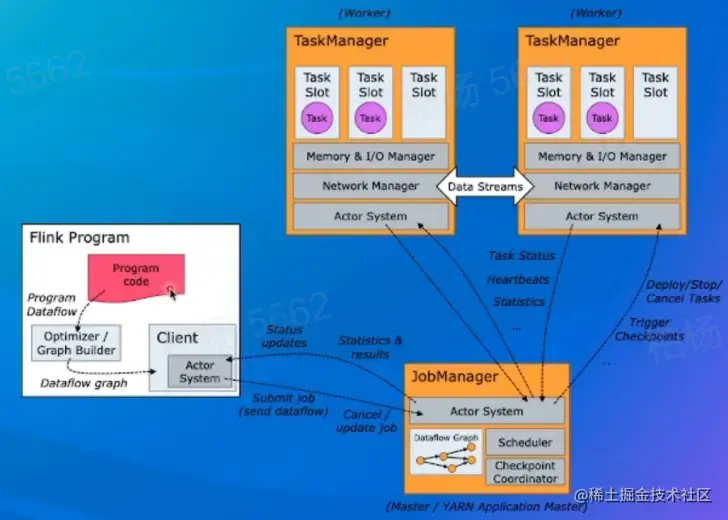

  1. TaskManager（TM）：负责执行DAG的和恶化task以及data streams的buffer和数据交换。 cilent端将program code 代码区经过optimizer处理转化为DAG图，提交给JM,再转化为物理的执行图，JM根据物理执行图将任务调度到不同的woker节点执行。 image.png

3.作业实例

流式的WordCount示例，从kafka中读取一个实时数据流，每10s读取一个实时数据流，每10s统计一次单词出现次数。

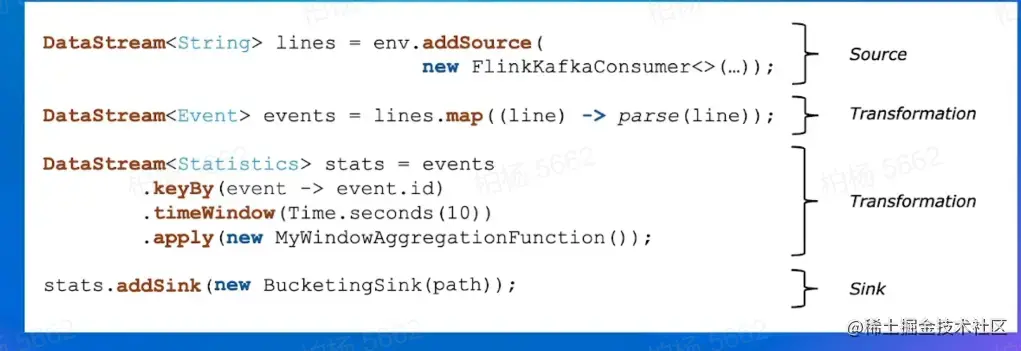

DataStream实现代码如下：

image.png datafloat的API的使用

  • 第一步是Flink的环境变量，申请好，从kafka里读取一个数据，去addsource，从flinkkafkaconsumer读数据，拿取到了string格式数据。
  • 第二步，map是对每行line数据的解析处理，parse将空格拆开，拆为了event格式。
  • 第三步，keyby分发，timewindow设置了10s的窗口，聚合函数aggregationfunction，来一条数据后加1，统计频次。 最后，通过addsink，把数据写到了某个地方，也可以通过sdout将数据打印输出。

作业处理流程：

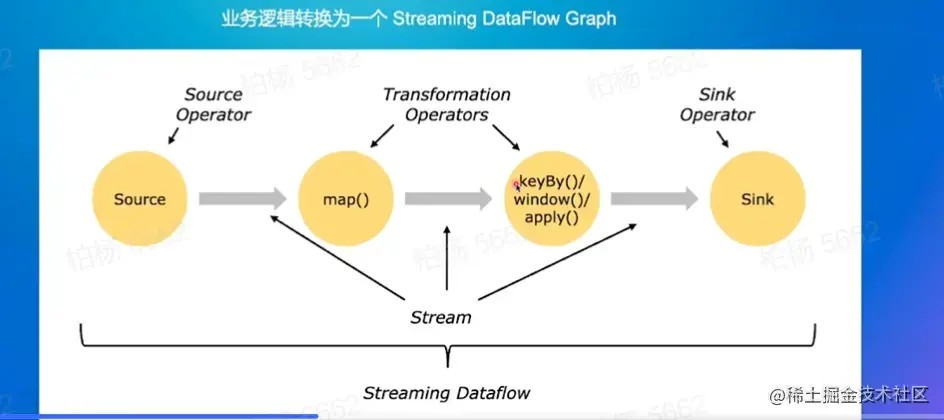

业务逻辑转换为Streaming DataFlow Graph image.png 在客户端收到code后，做一些简单的处理。

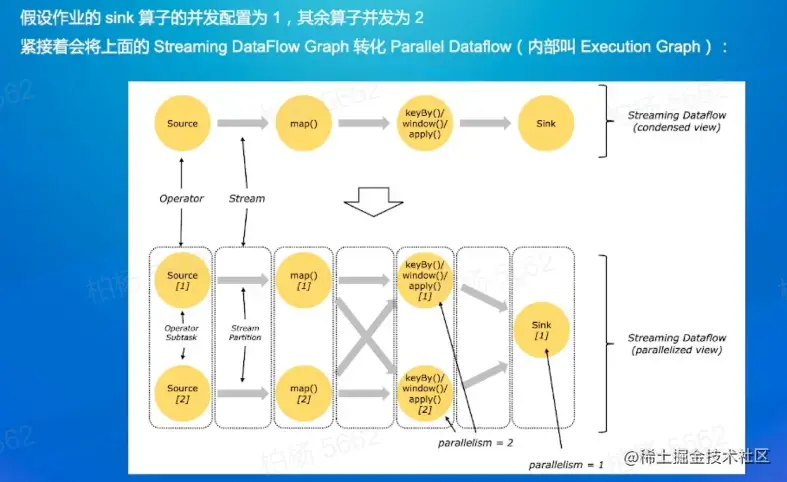

逻辑执行图到可以支持并发执行图 image.png 在分布式处理中会遇到并发度的，在前面抽象出来的作业，设置并发度。紧接着在JM中作处理，Execution Graph逻辑执行图。source等拆成两个算子，subtask，子task，source到map直接处理，没有keyby，和用户数据没有关系，幂等性，may到下一层需要keyby，需要做哈希，有可能发到1，也有可能发到2。sink只有一个并发，keyby1和2的数据处理完都会发到sink1 subtask上。

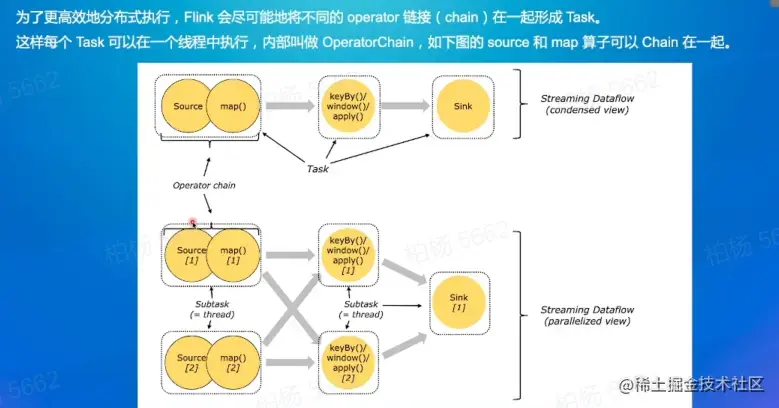

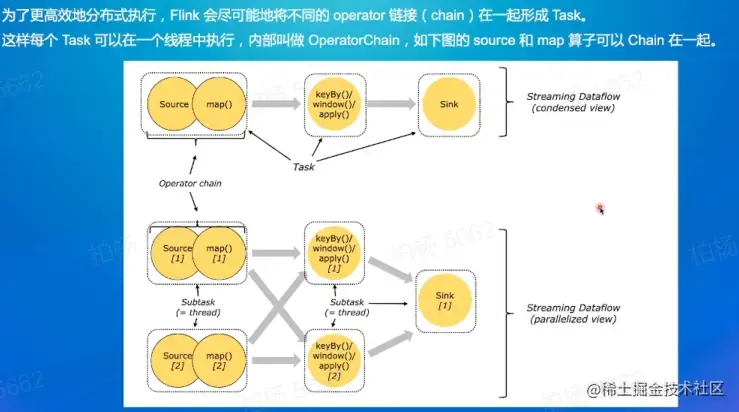

operator功能 image.png source 可以叫source也可以是operator，operater chain，上游source读完数据后，紧接着做map，parse操作，不需要有哈希shuffle的过程，可以把这两个task浸在一起，在物理执行上，source1和map1可以在一个线程上执行。如果没有chain，需要两个线程，要有线程之间的切换，减少数据的序列化和反序列化，chain会把他们当成一个算子task串行处理，如果结合Flink的本身实验机制，可以减少TM缓冲区的交换，减少延迟的同时，提高了整体的吞吐率。

什么样的算子可以浸在一起： flink任务划分阶段 - CSDN

一个数据流在算子之间传输数据的形式可以是一对一（one-to-one）的直通 (forwarding)模式，也可以是打乱的重分区（redistributing）模式，具体是哪一种形式，取决于算子的种类。

（1）一对一（One-to-one，forwarding）

       这种模式下，数据流维护着分区以及元素的顺序。source算子读取数据之后，可以直接发送给 map 算子做处理，它们之间不需要重新分区，也不需要调整数据的顺序。这就意味着 map 算子的子任务，看到的元素个数和顺序跟 source 算子的子任务产生的完全一样，保证着“一对一”的关系。

（2）重分区（Redistributing）

        在这种模式下，数据流的分区会发生改变。每一个算子的子任务，会根据数据传输的策略，把数据发送到不同的下游目标任务。例如，keyBy()是分组操作，本质上基于键（key）的哈希值（hashCode）进行了重分区；而当并行度改变时，比如从并行度为 2 的 window 算子，要传递到并行度为 1 的 Sink 算子，这时的数据传输方式是再平衡（rebalance），会把数据均匀地向下游子任务分发出去。

合并算子链：在 Flink 中，并行度相同的一对一（one to one）算子操作，可以直接链接在一起形成一个“大”的任务（task），这样原来的算子就成为了真正任务里的一部分。这样的技术被称为合并算子链。

有了前面operator chain功能后，整体的物理执行图。 image.png

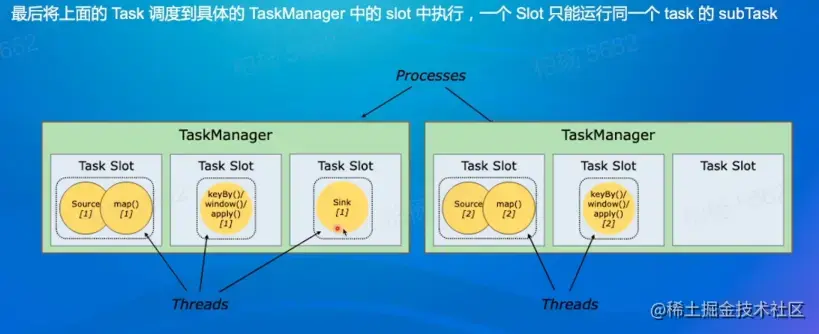

将物理执行图调度到TM上，去真正的执行起来。 image.png 最后JM去resource manager 申请一些资源，TM里面有三个slot（用户自己定义），每个slot在TM里是一个单独的线程在执行，将task放到slot上执行，cpu没有严格的隔离，内存有一些隔离。TM可以理解为一个进程在执行。

4.Flink如何做到流批一体

为什么需要流批一体?

抖音播放量，点赞量，实时观看人数，评论量，广告收入，典型的批处理场景。

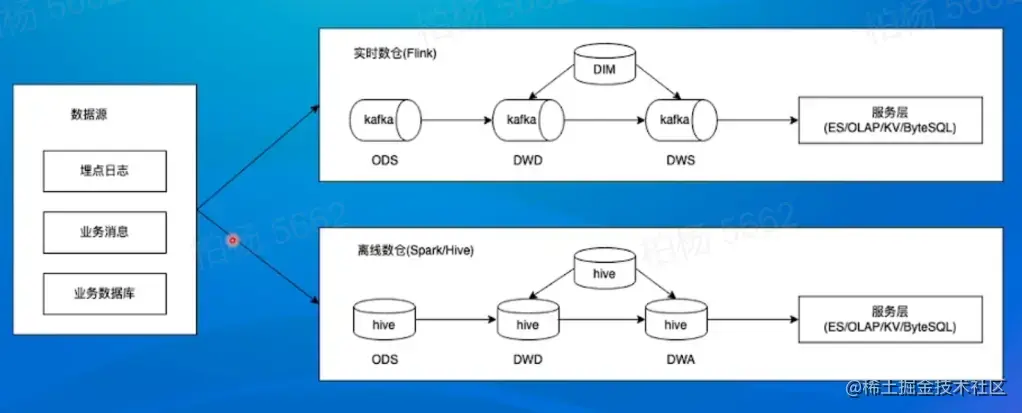

行为日志，买点数据都在数据源，原始数据导入kafka，flink再去做基于kafka的数据清洗，再导入服务层，再通过服务层向抖音业务上真正数据的展示。 离线数仓，导入kafka后再落入hive，经过一些hive处理后再导入服务层。

痛点：

  1. 人力成本比较高:批、流两套系统，相同逻辑需要开发两遍;
  2. 数据链路冗余︰本身计算内容是一致的，由于是两套链路，相同逻辑需要运行两遍，产生一定的资源浪费;
  3. 数据口径不一致: 两套系统、两套算子、两套UDF，通常会产生不同程度的误差，这些误差会给业务方带来非常大的困扰。

流和批业务场景的特点：

流式计算批示计算
实时计算离线计算
延迟在秒级以内处理时间为分钟到小时级别，甚至天级别
0~1s10S~1h+
广告推荐、金融风控搜索引擎构建索引、批示数据分析

批式计算相比于流式计算核心的区别：

维度流式计算批式计算
数据流无限数据集有限数据集
时延低延迟、业务会感知运行中的情况实时性要求不高，只关注最终结果产出时间

为什么能做到流批一体?

批式计算是流式计算的特例，Flink认为有界数据集（批式数据）也是一种数据流。理论上可以用一套引擎架构来解决上述两种场景，只不过需要对不同场景支持相应的扩展性，并允许做不同的优化策略。

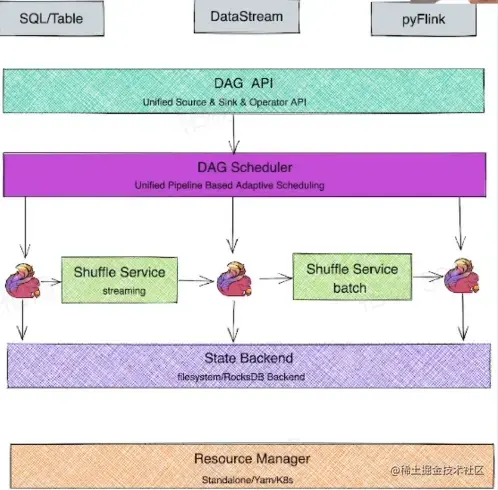

Flink流式引擎 image.png 批式计算是一种特殊的流式计算，可以做一些更加灵活的调度策略，流和批可以走不同的shuffle service。

Apache Flink主要从以下几个模块来做流批一体：

  1. SQL层；Flink支持有边界无边界的数据集处理。
  2. DataStream API层统一，批和流都可以使用DataStream API来开发。特殊的state用sql难表达，可以用java或scala。
  3. Scheduler层架构同一，支持流批场景。
  4. failover Recovery层架构统一，容错部分支持流批场景。
  5. Shuffle Service层架构统一，流批场景选择不同的Shuffle Service.

Scheduler层： Scheduler主要负责将作业DAG逻辑执行图转化为物理执行图做相应的调度，分布式环境中可以执行的TASK.

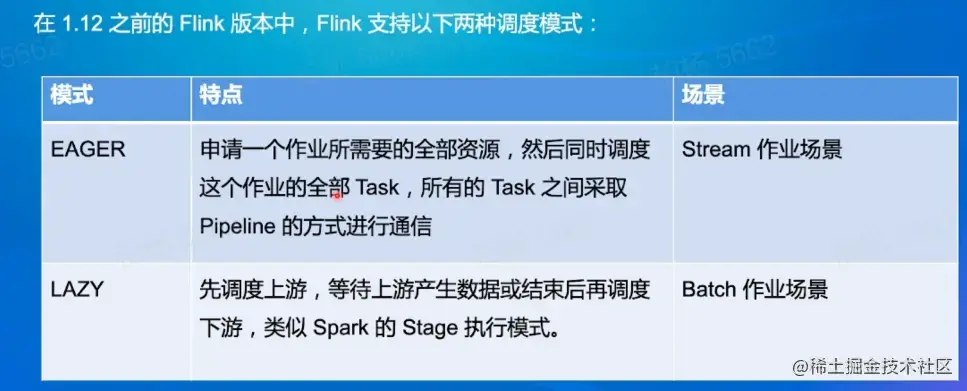

在1.12之前的Flink版本中，Flink支持以下两种调度模式： image.png

EAGER模式：

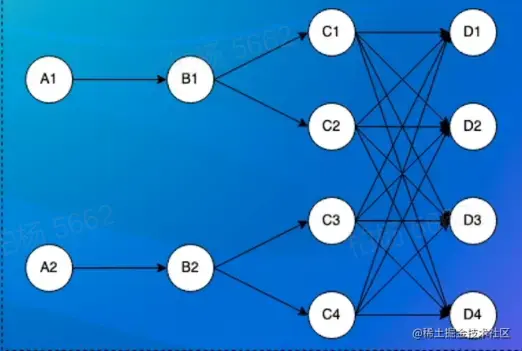

AB两个并发，CD四个并发，不做all to all，b1直接平均分到c1，c2，会有聚合keyby的操作或者groupby的操作，哈希shuffle分发到d1，d2,d3,d4。12个task一起调度，集群需要有足够的资源。

LAZY模式：

只要有一个task能调度资源可以运行起来了。

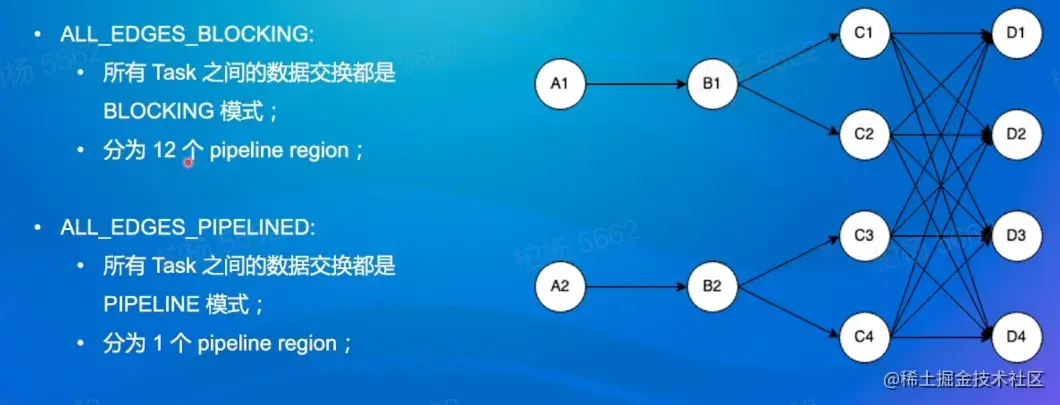

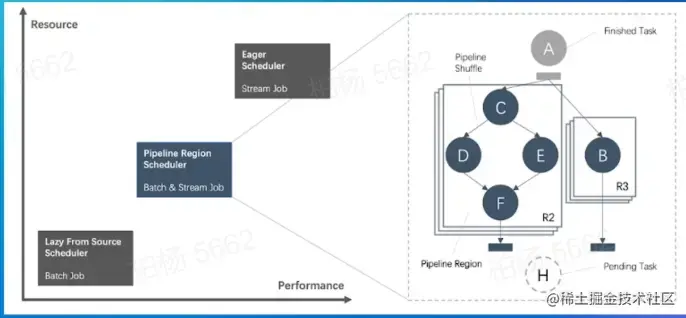

最新的调度机制： image.png LAZY,资源最少，性能最差。Eager性能最好，需要的资源也最多。 Pipeline region兼容。由Pipeline的数据交换方式连接的Task狗成为一个Pipeline Region。所有的TASK之间的交换都是pipeline，没有blocking模式，都是有限数据集，没有无线数据集，就可以Pipeline Region。 本质上，不管是留作业还是批作业，都是按照Pipeline Region粒度来申请资源和调度任务。

image.png 第一种是传统的批处理，blocking是a产生的数据需要写到磁盘，b1可以从磁盘去读数据，不是实时传输的，需要落盘，a1使用完释放资源。blocking需要切换不同的pipleline region。 第二种是流的调度模式，a1产生的数据直接发给内存，内存发给b1，资源就释放了，中间不做落盘，是一个pipeline region。

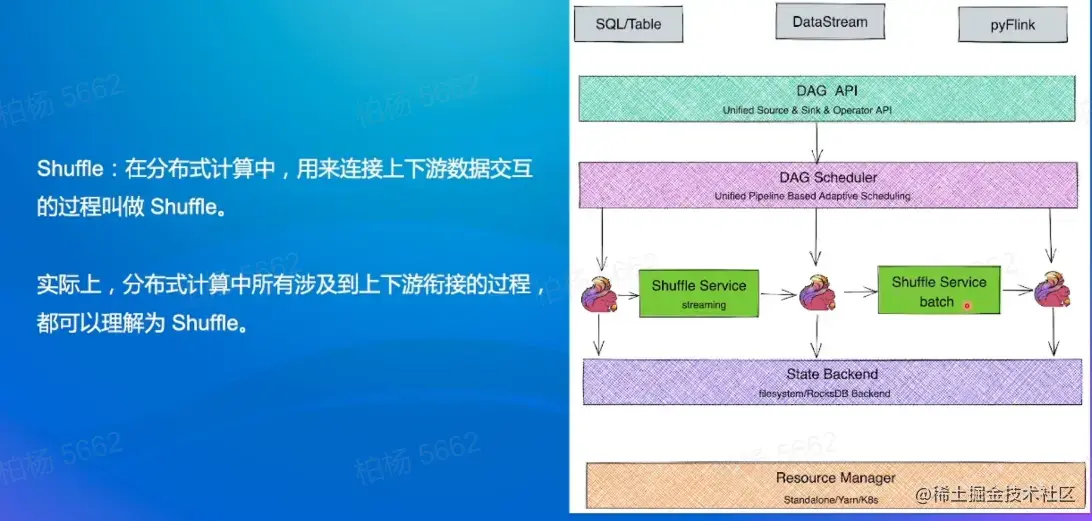

Shuffle Service层： 把执行图调度起来后，TM之间的交互通过shuffle service交互。 image.png Shuffle：在分布式计算中，用来连接上下游数据交互的过程叫做shuffle。 对数据做keyby做相应的操作在放到window里面做聚合，就是shuffle。 分布式计算中所有涉及到上下游衔接的过程，都可以理解为shuffle。

针对不同的分布式计算框架，shuffle通常有几种不同的实现：

  1. 基于文件的Pull Based Shuffle，比如 Spark或MR，它的特点是具有较高的容错性，适合较大规模的批处理作业，由于是基于文件的，它的容错性和稳定性会更好一些;
  2. 基于Pipeline的Push Based Shuffle，比如 Flink、Storm、Presto等，它的特点是低延迟和高性能，但是因为shuffe 数据没有存储下来，如果是batch任务的话，就需要进行重跑恢复;

流和批shuffle之间的差异：

  1. Shuffle数据的生命周期:流作业的Shuffle数据与Task是绑定的，而批作业的Shuffle数据与Task是解耦的;
  2. Shuffle数据存储介质︰流作业的生命周期比较短、而且流作业为了实时性，Shuffile通常存储在内存中，批作业因为数据量比较大以及容错的需求，一般会存储在磁盘里;
  3. Shuffle的部署方式︰流作业 Shuffle服务和计算节点部署在一起，可以减少网络开销，从而减少latency，而批作业则不同。 流的task没了，他的shuffle也会没有。

Flink对于流和批提供两种类型的shuffle，虽然streaming和batch shuffle在具体的策略上存在一定的差异，但本质上都是为了对数据进行Re-Partition，因此不同的Shuffle之间是存在一定的共性的。 所以Flink的目标是提供一套统一的Shuffle架构，可以满足不同Shuffle在策略上的定制，同时还能避免在共性需求上进行重复开发。

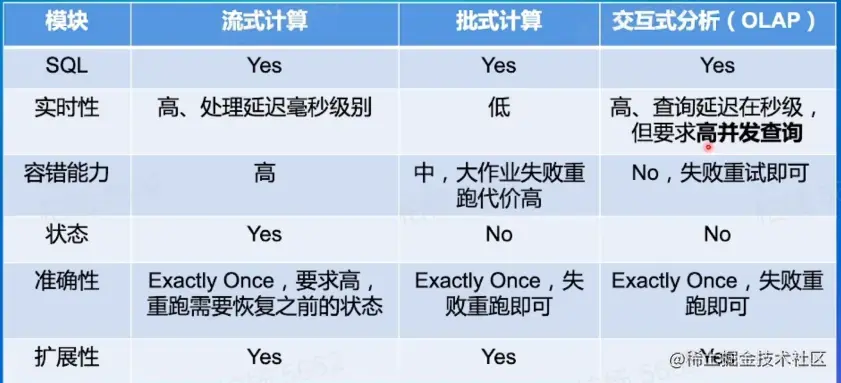

流、批、olap三种业务场景的对比：


为什么三种业务场景为什么可以用一套引擎来解决：

  1. 批示计算是流式计算的特列，有界数据集（批示数据)也是一种数据流、一种特殊的数据流
  2. OLAP计算是一种特殊的批示计算，他对并发性和实时性要求更高，其他情况与普通批式作业没有特别大的区别。

因此，理论上可以用一套引擎架构来解决上述三种场景，只不过需要对不同场景支持相应的扩展性、并允许做不同的优化策略。

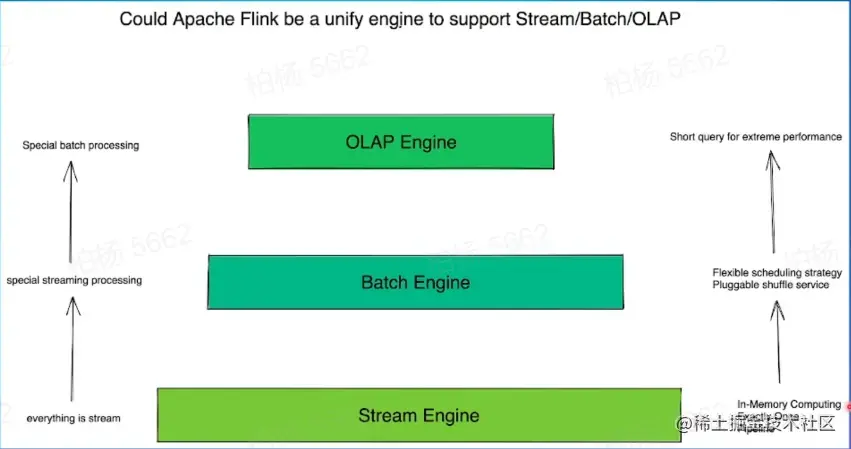

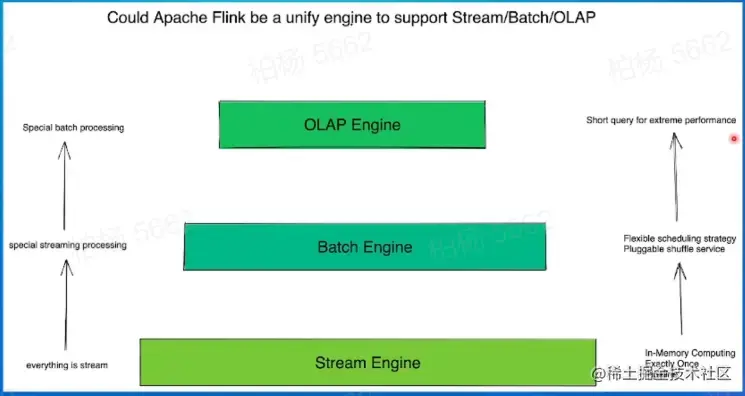

image.png OLAP 特性：短查询，极致的查询性能，秒，毫秒级 针对不同的场景开不同的优化策略。

OLAP场景需求：短查询作业场景

  • 高并发支持
  • 极致处理性能

三、Flink的OLAP的优化之路

Flink做OLAP的优势

  • 引擎统一：降低学习成本，提高开发效率，提高维护效率
  • 既有优势：内存计算，Code-gen，Pipeline Shuffle，Session模式的MPP架构
  • 生态支持：跨数据源查询支持，TCP-DS基准测试性能强

OLAP场景的挑战

  • 秒级和毫秒级的小作业
  • Latency+QPS的要求
  • 作业频繁启停，资源碎片

OLAP架构现状

  • Client：提交SQL Query；
  • Gateway：接收Client提交的SQL Query，对SQL进行语法解析和查询优化，生成Flink作业执行计划，提交给Session集群;
  • Session Cluster：执行作业调度及计算，并返回结果。
