《Presto 架构原理与优化介绍》｜青训营笔记

面包小狗
156 阅读7分钟

这是我参与「第四届青训营」笔记创作活动的第7天

本节课程目录：

  1. 概述
  2. Presto 基础原理和概念
  3. Presto 重要机制
  4. 性能优化实战

1. 概述

1.1 大数据与 OLAP 的演进

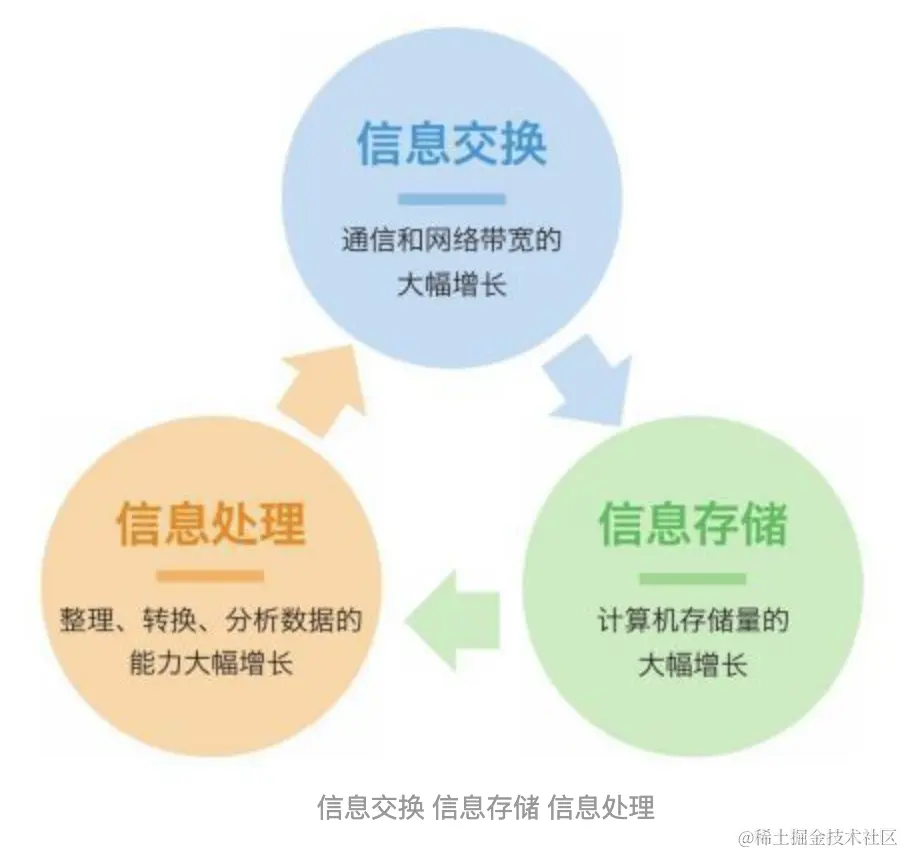

什么是大数据

在信息化时代背景下，由于信息交互，信息存储，信息处理能力大幅增加而产生的数据


Hadoop

Hadoop 是基于廉价机器的存算分离的大规模分布式处理系统。

  • 谷歌在2003、2004年发布 Google File System 论文，MapReduce 论文。
  • 2008年，Hadoop 成为 apache 顶级项目。

OLAP

OLAP  (OnLine Analytical Processing)  对业务数据执行多维分析，并提供复杂计算，趋势分析和复杂数据建模的能力。是许多商务智能（BI）应用程序背后的技术。现如今OLAP已经发展为基于数据库通过SQL对外提供分析能力

  • MapReduce 代表了抽象的物理执行模型，使用门槛较高

  • 与 Mapreduce Job 相比，OLAP 引擎常通过 SQL 的形式，为数据分析、数据开发人员提供统一的逻辑描述语言，实际的物理执行由具体的引擎进行转换和优化

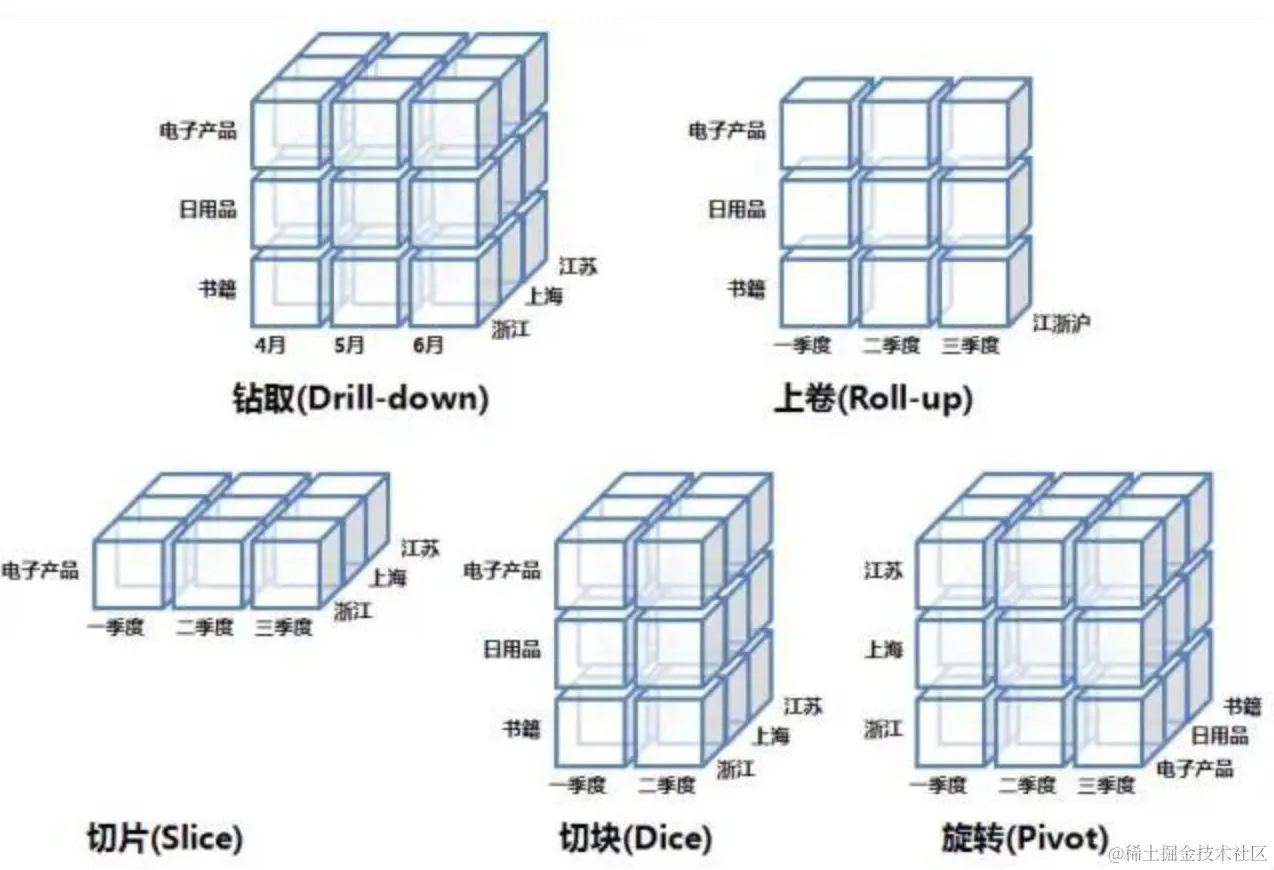

  • OLAP 核心概念：

    • 纬度
    • 度量


  • 常见的 OLAP 引擎：
    • 预计算引擎：Kylin，Druid
    • 批式处理引擎：Hive，Spark
    • 流式处理引擎：Flink
    • 交互式处理引擎：Presto，Clickhouse，Doris

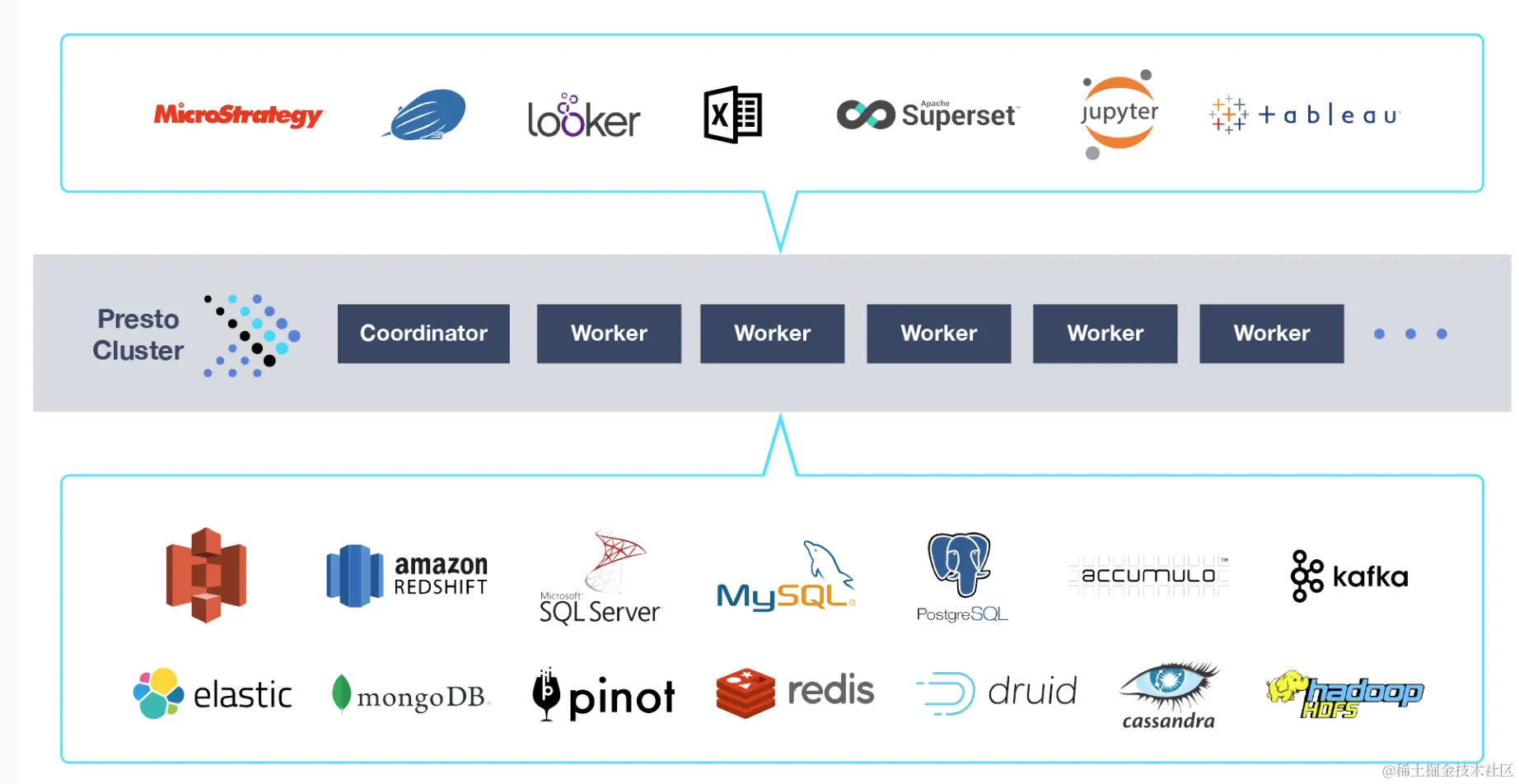

1.2 Presto 设计思想

Presto 最初是由 facebook 研发的构建于 Hadoop/HDFS 系统之上的 PB 级交互式分析引擎，其具有如下的特点：

  • 多租户任务的管理与调度
  • 多数据源联邦查询
  • 支持内存化计算
  • pipeline 式数据处理


2. Presto 基础原理和概念

2.1 基础概念介绍

2.1.1 服务相关概念

  • Coordinator

    • 解析 SQL 语句
    • 生成执行计划
    • 分发执行任务给 Worker 节点

  • Worker

    • 执行 Task 处理数据
    • 与其他 Worker 交互传输数据

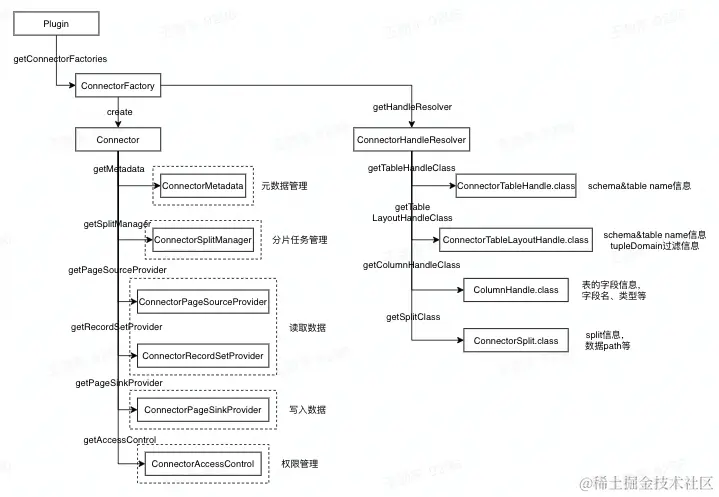

2.1.2 数据源相关概念

  • Connector

一个 Connector 代表一种数据源。可以认为 Connector 是由 Presto 提供的适配多数据源的统一接口

  • Catalog

管理元信息与实际数据的映射关系

2.1.3 Query 相关概念

  • Query

基于 SQL parser 后获得的执行计划

  • Stage

根据是否需要 shuffle 将 Query 拆分成不同的 subplan，每一个 subplan 便是一个 Stage

  • Fragment

基本等价于 Stage，属于在不同阶段的称呼，在本课中可以认为两者等价

  • Task

单个 Worker 节点上的最小资源管理单元。在一个节点上，一个 Stage 只有一个 Task，一个 Query 可能由多个 Task

  • Pipeline

Stage 按照 LocalExchange 切分为若干 Operator 集合，每个 Operator 集合定义一个 Pipeline

  • Driver

Pipeline 的可执行实体，Pipeline 和 Driver 的关系可类比程序和进程，是最小的执行单元，通过火山迭代模型执行每一个 Operator

  • Split

输入数据描述（数据实体是 Page），数量上和 Driver 一一对应。不仅代表实际数据源 split，也代表了不同 stage 间传输的数据

  • Operator

最小的物理算子


2.1.4 数据传输相关概念

  • Exchange & LocalExchange
    • Exchange：
      • 表示不同 Stage 间的数据传输，大多数意义下等价于Shuffle
    • LocalExchange：（默认数值是16）
      • Stage 内的 rehash 操作，常用于提高并行处理数据的能力（Task 在 prest 中只是最小的容器，而不是最小的执行单元）

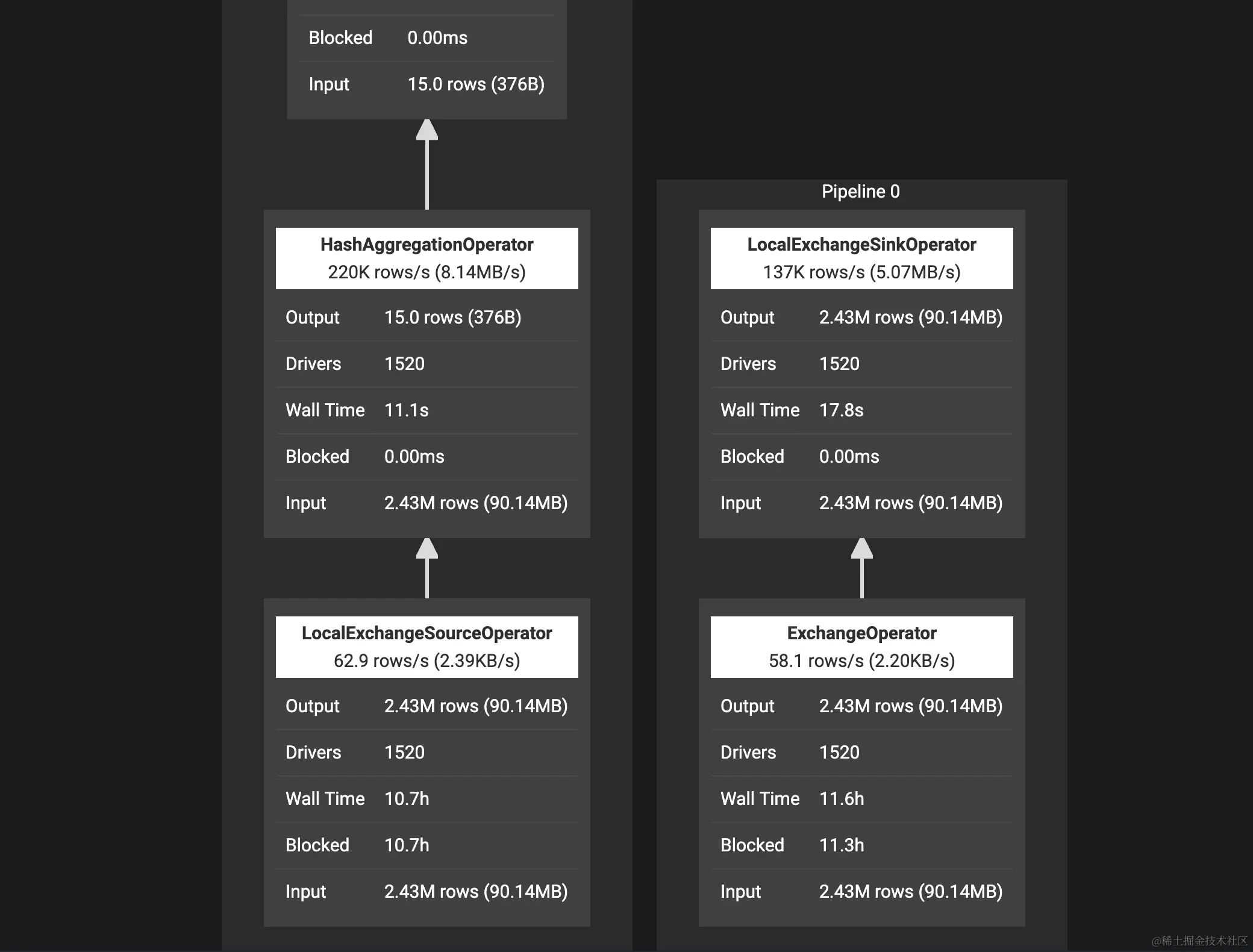

  • 如何衡量某个任务某个 Stage 的真实并行度？

在不同 Pipeline 下 Split（Driver）的数目之和

2.2 核心组件架构介绍

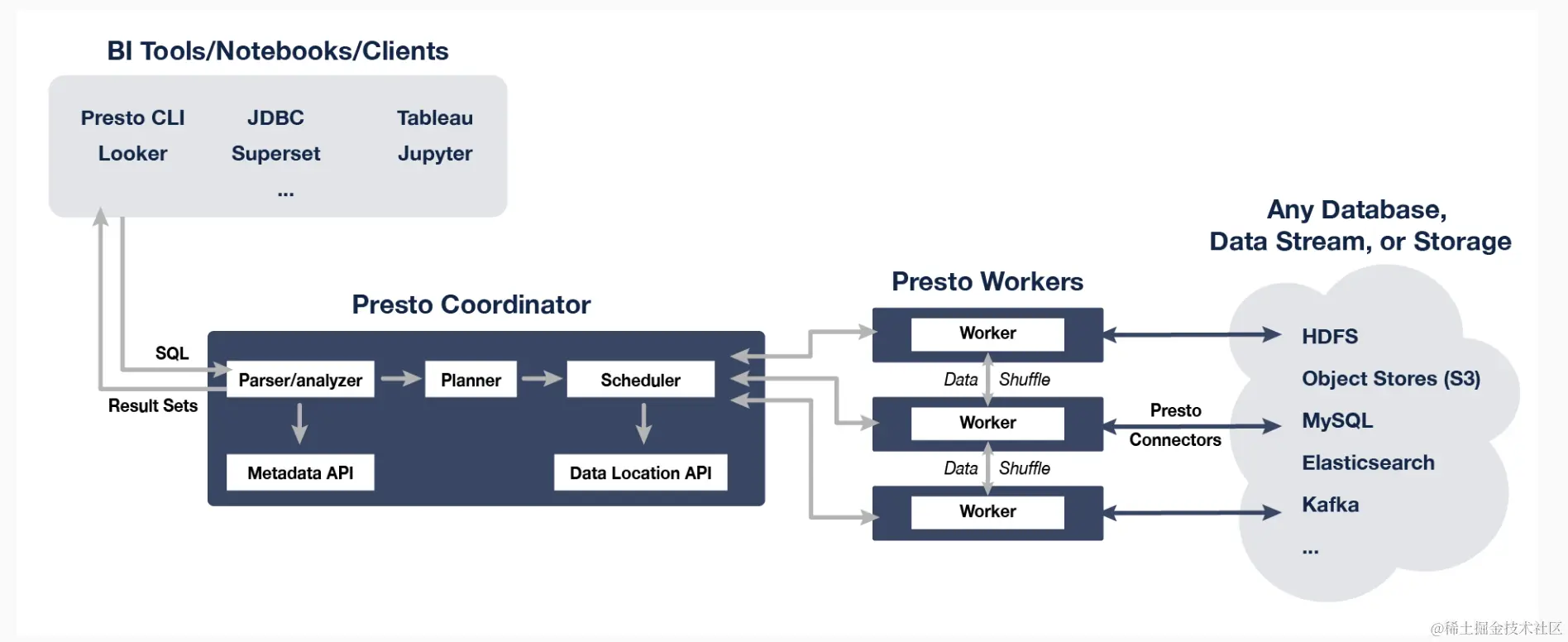

Presto 架构图

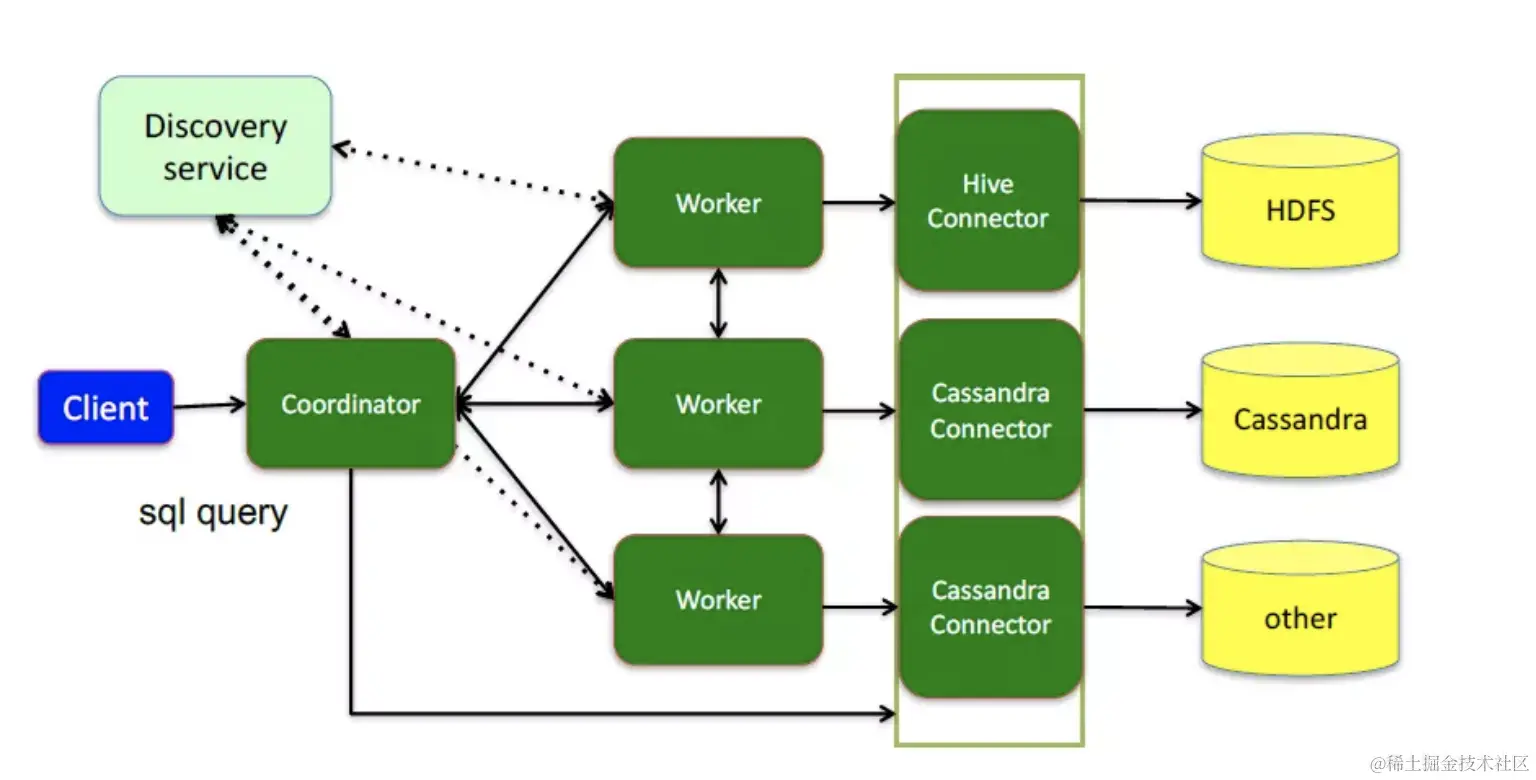

服务发现

  • Discovery Service：
    • Worker 配置文件配置 Discovery Service 地址
    • Worker 节点启动后会向 Discovery Service 注册
    • Coordiantor 从 Discovery Service 获取 Worker 的地址


通信机制

  • Presto Client / JDBC Client 与 Server 间通信
    • Http
  • Coordinator 与 Worker 间的通信
    • Thrift / Http
  • Worker 与 Worker 间的通信
    • Thrift / Http
  • Http 1.1 VS Thrift
    • Thrift 具有更好的数据编码能力，Http 1.1 还不支持头部信息的压缩，Thrift具有更好的数据压缩率

节点状态

Presto Worker的不同状态

  • Active
  • InActive
  • Shutdown

3. Presto 重要机制

3.1 多租户资源管理

Presto 通过 Resource Group 对不同的用户创建不同 Group 从而实现不同租户不同场景的资源管理

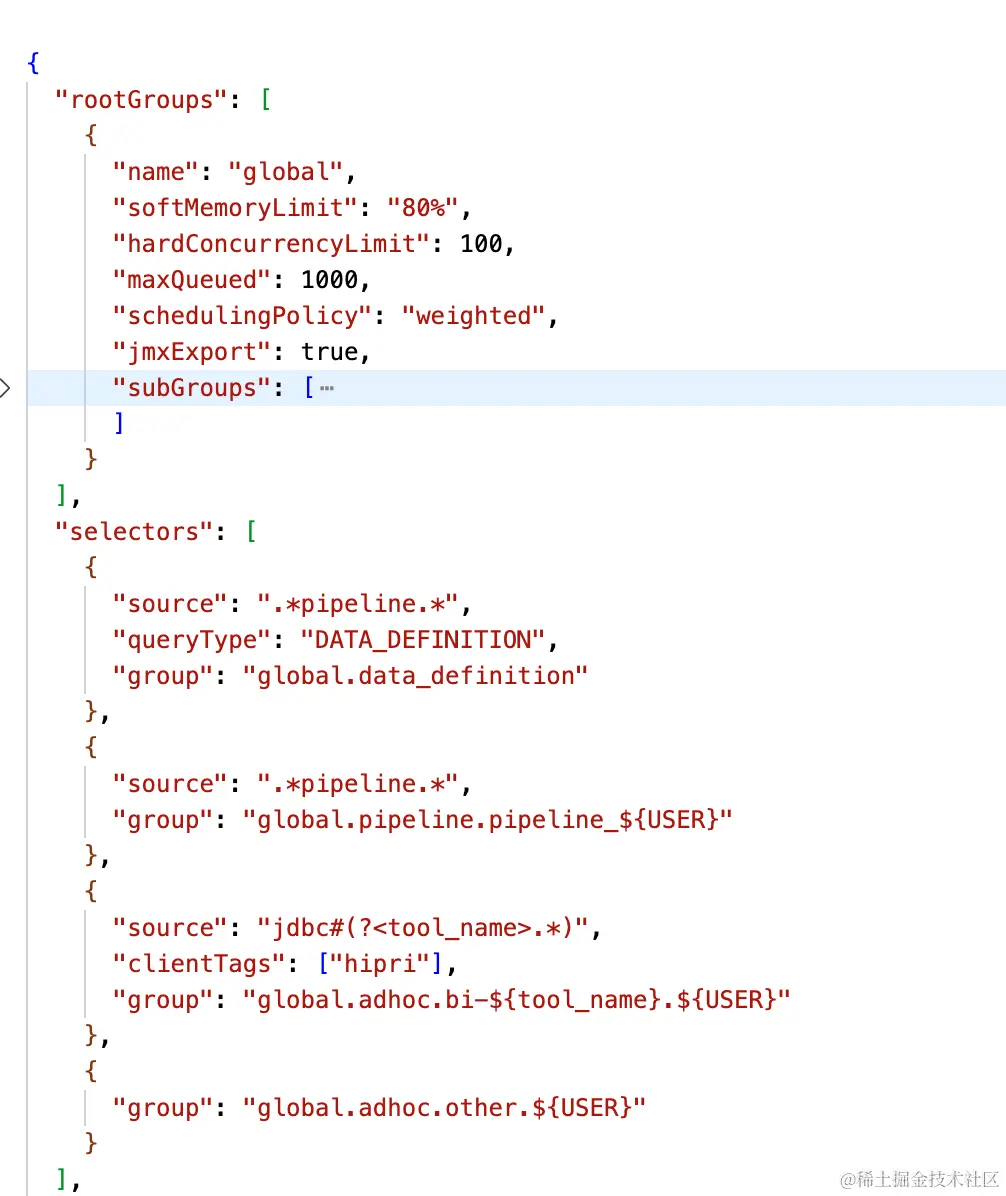

Resource Group

  • 类似 Yarn 多级队列的资源管理方式
  • 基于 CPU、MEMORY、SQL 执行数进行资源使用量限制


  • 优点
    • 轻量的 Query 级别的多级队列资源管理模式
    • 支持通配符的形式，对不同租户不同提交场景下的用户进行限制
  • 缺点
    • 存在一定滞后性，只会对 Group 中正在运行的 SQL 进行判断
    • 资源的管理和判断是以当前用户正在运行的SQL资源使用量为基准，对于低频大SQL场景不太适用

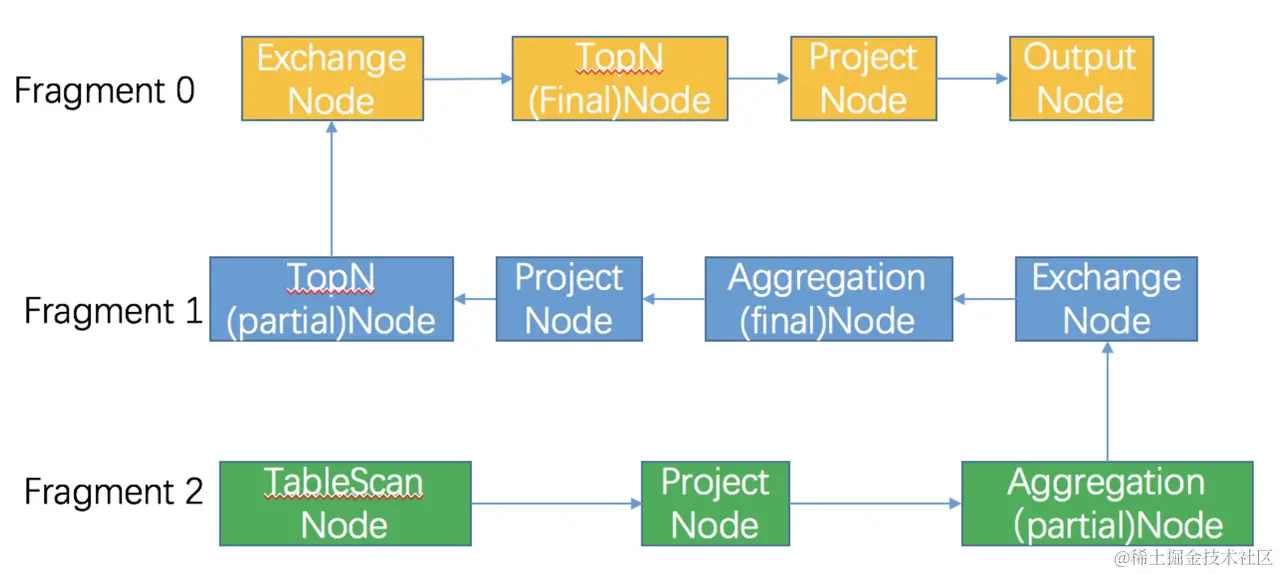

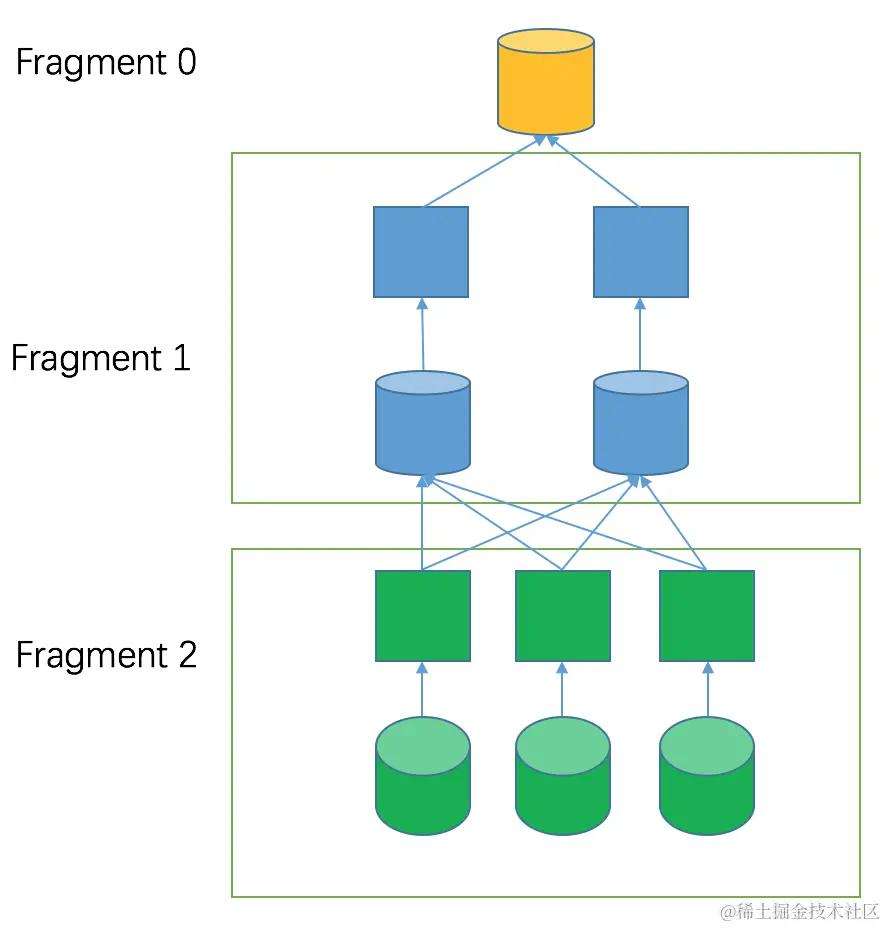

物理计划生成

  1. Antlr4 解析生成 AST
  2. 转换成 Logical Plan
  3. 按照是否存在 Shuffle（Exchange），切分成不同的 Stage（Fragment）


3.2 多租户下的任务调度

  • Stage调度策略
    • AllAtOnceExecutionPollcy 同时调度
      • 延迟低，会存在任务空跑
    • PhasedExecutionPollcy 分阶段调度
      • 有一定延迟，节省部分资源


  • Task的节点选择策略
    • 如何确定 Task 数量
      • Source：根据数据 meta 决定分配多少个节点
      • Fixed：hash partition count 确定，如集群节点数量
      • Sink：汇聚结果，一台机器
      • Scaled：无分区限制，可拓展，如 write 数据
      • Coordinator_Only：只需要 coordinator 参与
    • 选择什么样的节点
      • HARD_AFFINITY： 计算、存储 Local 模式，保障计算与存储在同一个节点，减少数据传输
      • SOFT_AFFINITY： 基于某些特定算法，如一致性HASH函数，常用于缓存场景，保证相似的 Task 调度到同一个 Worker
      • NO_PREFERENCE： 随机选取，常用于普通的纯计算 Task


  • Split 调度策略
    • FIFO：顺序执行
    • 优先级调度：快速响应
      • 按照固定的时间片，轮训 Split 处理数据，处理 1s，再重新选择一个 Split 执行
      • Split 间存在优先级
    • MultilevelSplitQueue
      • 5个优先级 level 理论上分配的时间占比为 16:8:4:2:1
    • 优势：
      • 优先保证小 Query 快速执行
      • 保障大 Query 存在固定比例的时间片

3.3 内存计算

Pipeline 化数据处理

Pipeline 的引入更好的实现算子间的并行。语义上保证了每个 Task 内的数据流式处理。


Back Pressure Mechanism 反压机制

  • 控制split生成流程
  • 针对每个Task定时检查, 如果 OutputBuffers 使用率低于 0.5 (下游消费较快, 需要提高生产速度), Split 并发度+1
  • 控制 Operator 执行速度
  • "sink.max-buffer-size" 写入 Buffer 的大小控制
  • "exchange.max-buffer-size" 读取 Buffer 的大小控制
  • Buffer 达到最大值时 Operator 会进入阻塞状态

3.4 多数据源联邦查询

将各个数据源进行统一的抽象，最后由 presto server 进行统一的物理执行


局限性：

  1. 元数据管理与映射（每个 connector 管理一套元数据服务）
  2. 谓词下推
  3. 数据源分片

4. 性能优化实战

4.1 常用性能分析工具

  1. Grafana
  2. Arthas（Watch，Trace）

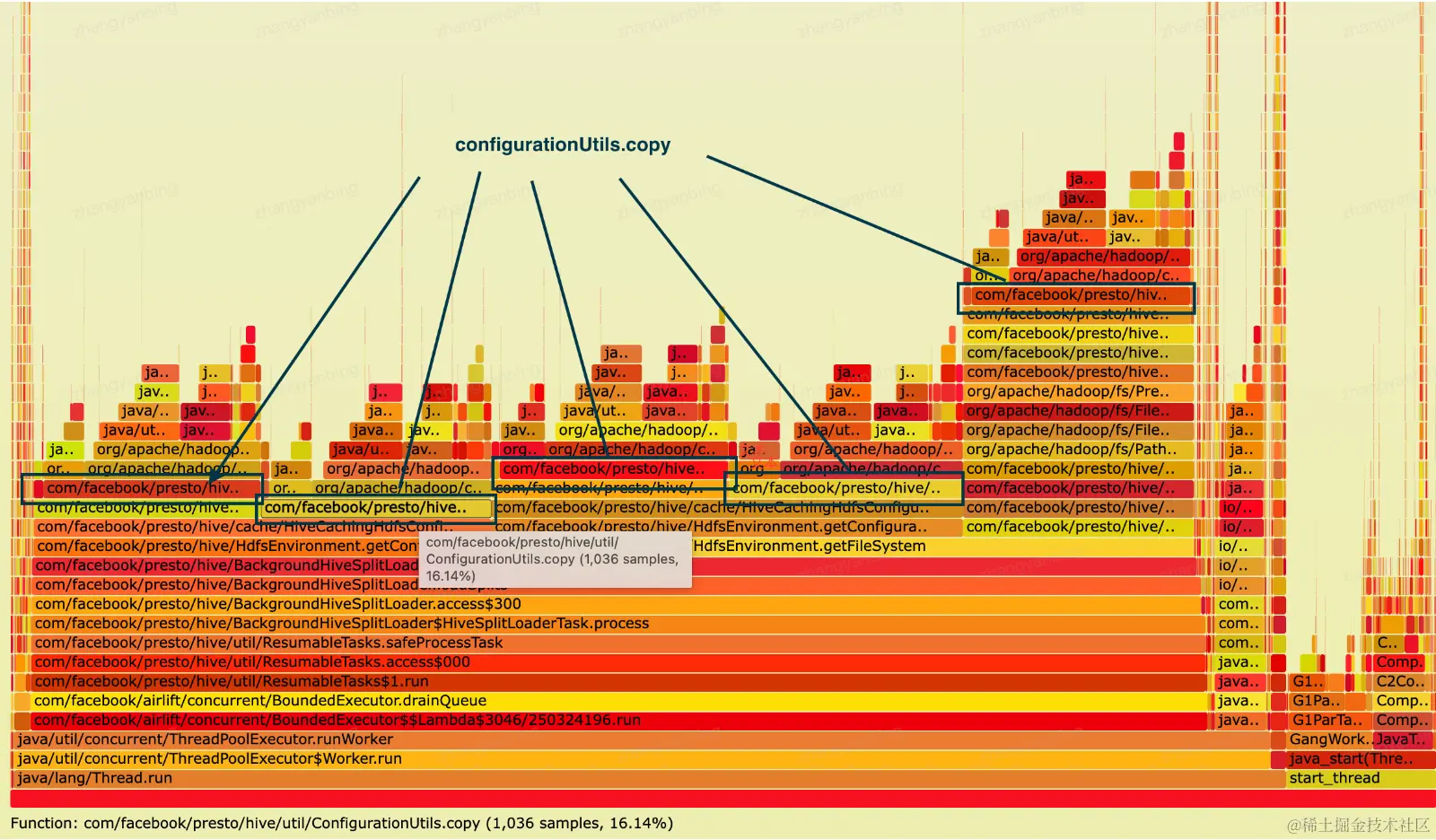

  3. Flame Figure（火焰图）
  4. java指令：jstack等指令


4.2 具体案例分析

Case 1

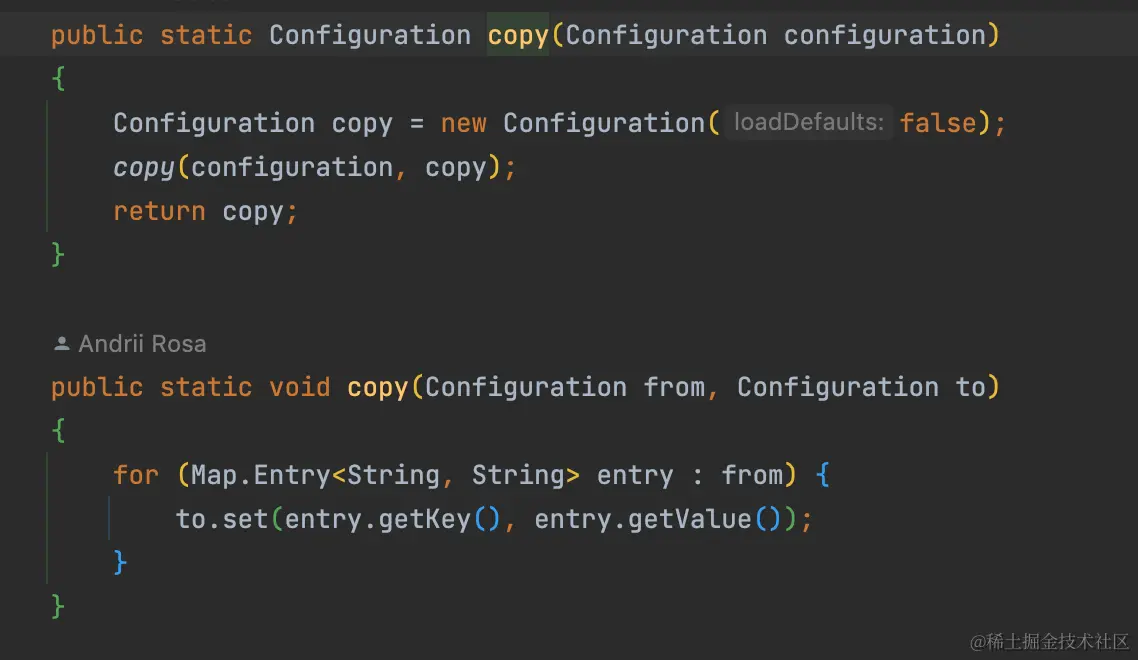

image-15.png 逐元素 copy，大量的 hashmap 的 rehash 操作

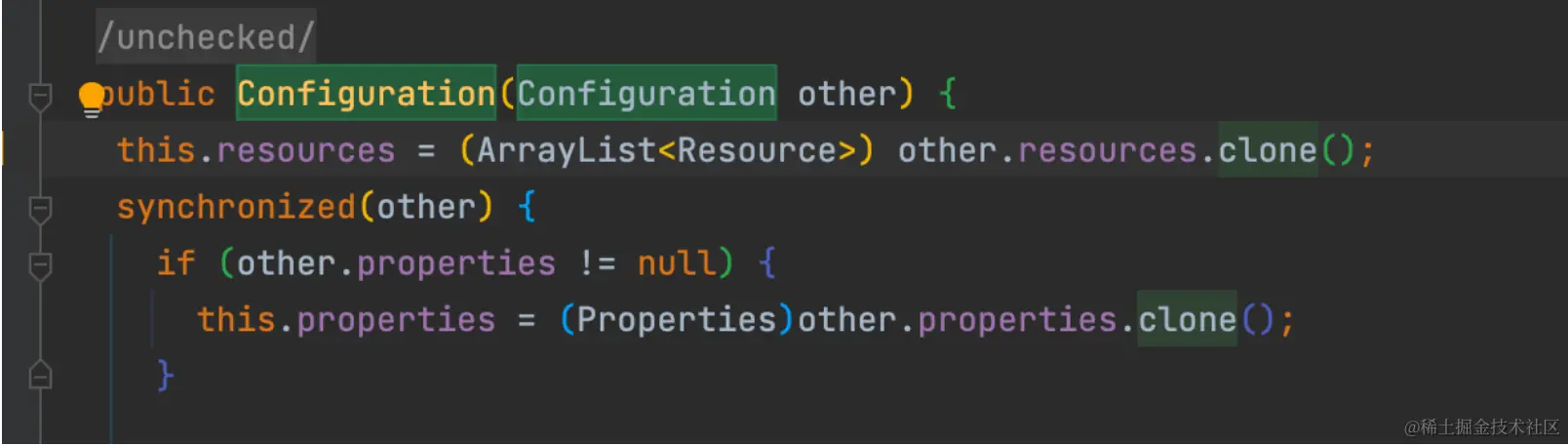

image-16.png 对底层数据直接 clone

时间从 3-4s 减少到 1s 左右

Case 2

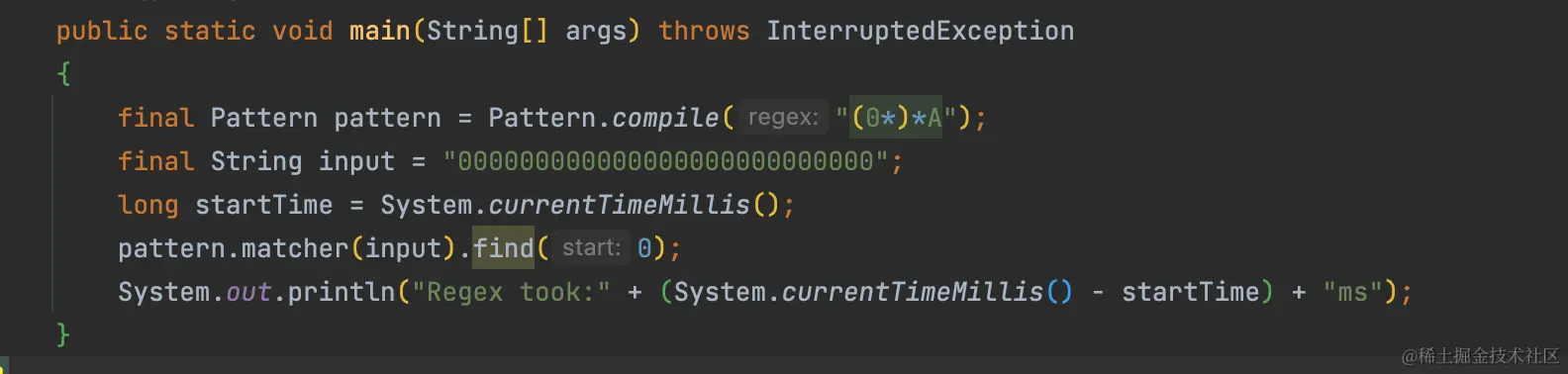

SQL 执行缓慢，发现某几个节点 CPU 负载特别高


  • 正则表达式是完全由用户输入的，而与正则表达式匹配的实际数据也不可控，结果就是单条记录匹配的时间也可能需要数天时间
  • 正则表达式不可中断，阻塞了 Split 的优先级调度 Input每增加一个0，耗时就会明显提升

4.3 Multi Coordinator

  1. Coordinator 单字节稳定性差
  2. 单节点会成为集群性能瓶颈

image-18.png 不可用时间从几分钟到3s内｜coordinator 多活

4.4 History Server

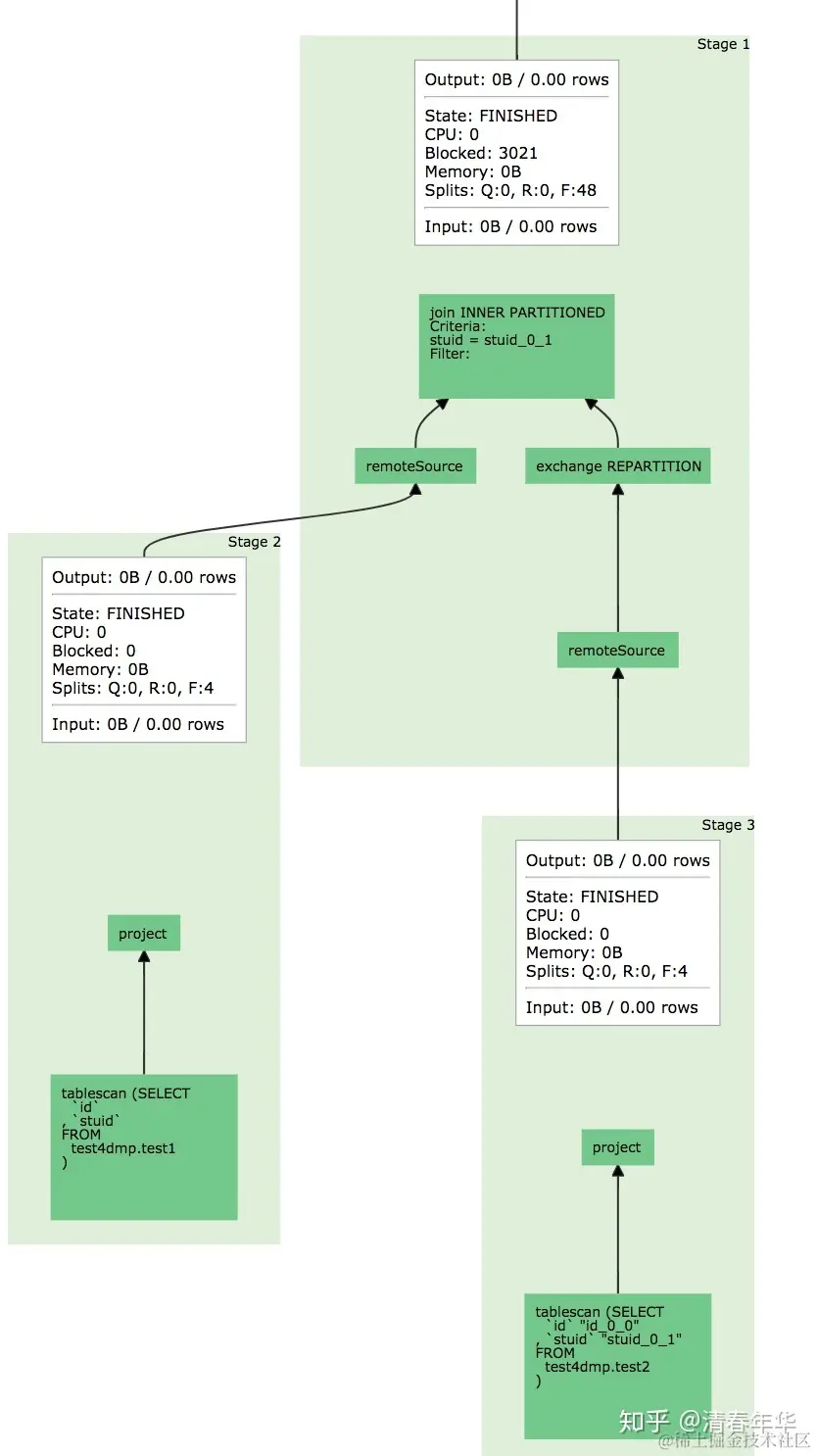

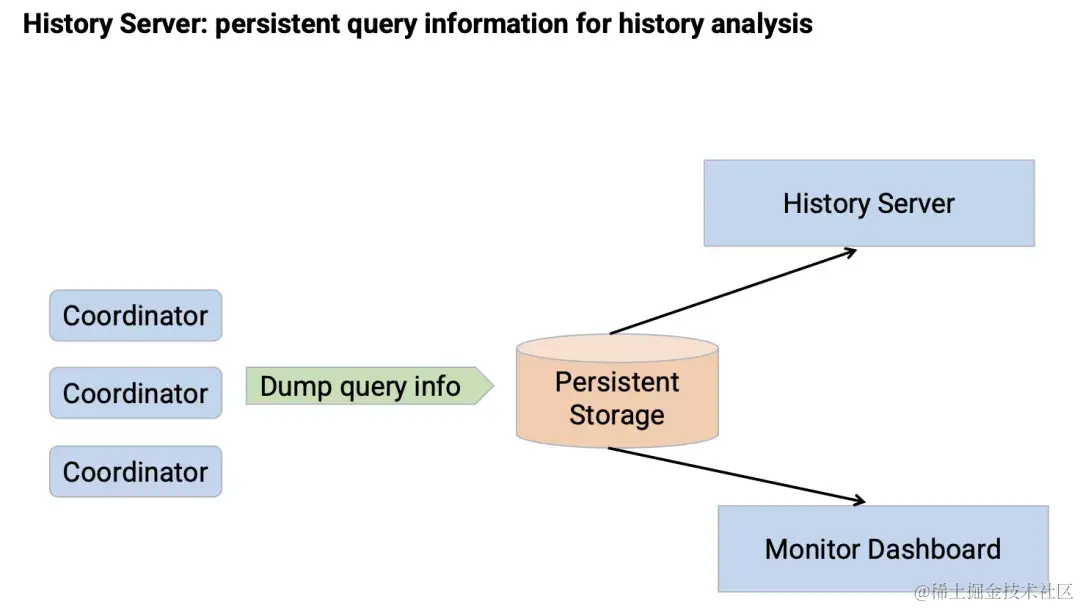

  1. 原始的 Presto UI 存储在内存中，无法长时间报错
  2. History Server 提供与 Presto UI 相同体验 & 持久化的数据存储


4.5 Support Remote UDF

  1. 统一的 UDF 抽象，适配多引擎
  2. 多租户的内核与网络隔离


4.6 RaptorX 的多级缓存

  1. Metastore cache by version
  2. List file cache
  3. Fragament cache
  4. Alluxio cache
