这是我参与「第四届青训营」笔记创作活动的的第11天

一、前言

今天学习到的是Android 客户端专场学习资料二】第四届字节跳动青训营中的Android的第六节：端智能技术演进与实践，根据学习资料中的内容和本节课的学习，将本文提供的两个案例——手写数字识别和左右手识别进行案例分析，达到巩固本节课的学习，其理论知识的总结笔记可以参考Android 智能技术演进与实践 | 青训营笔记

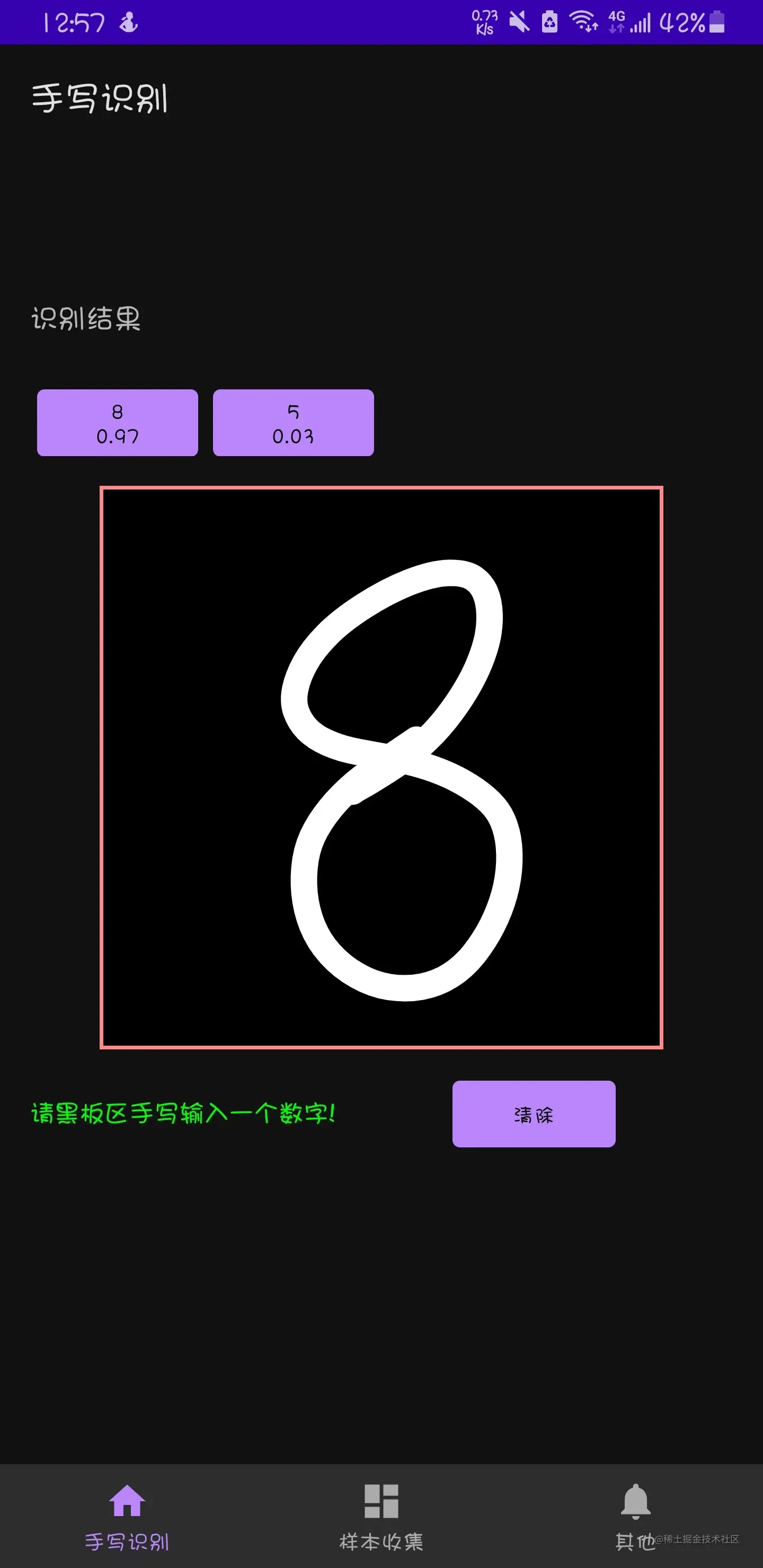

本节课案例实现效果图：手写数字识别：

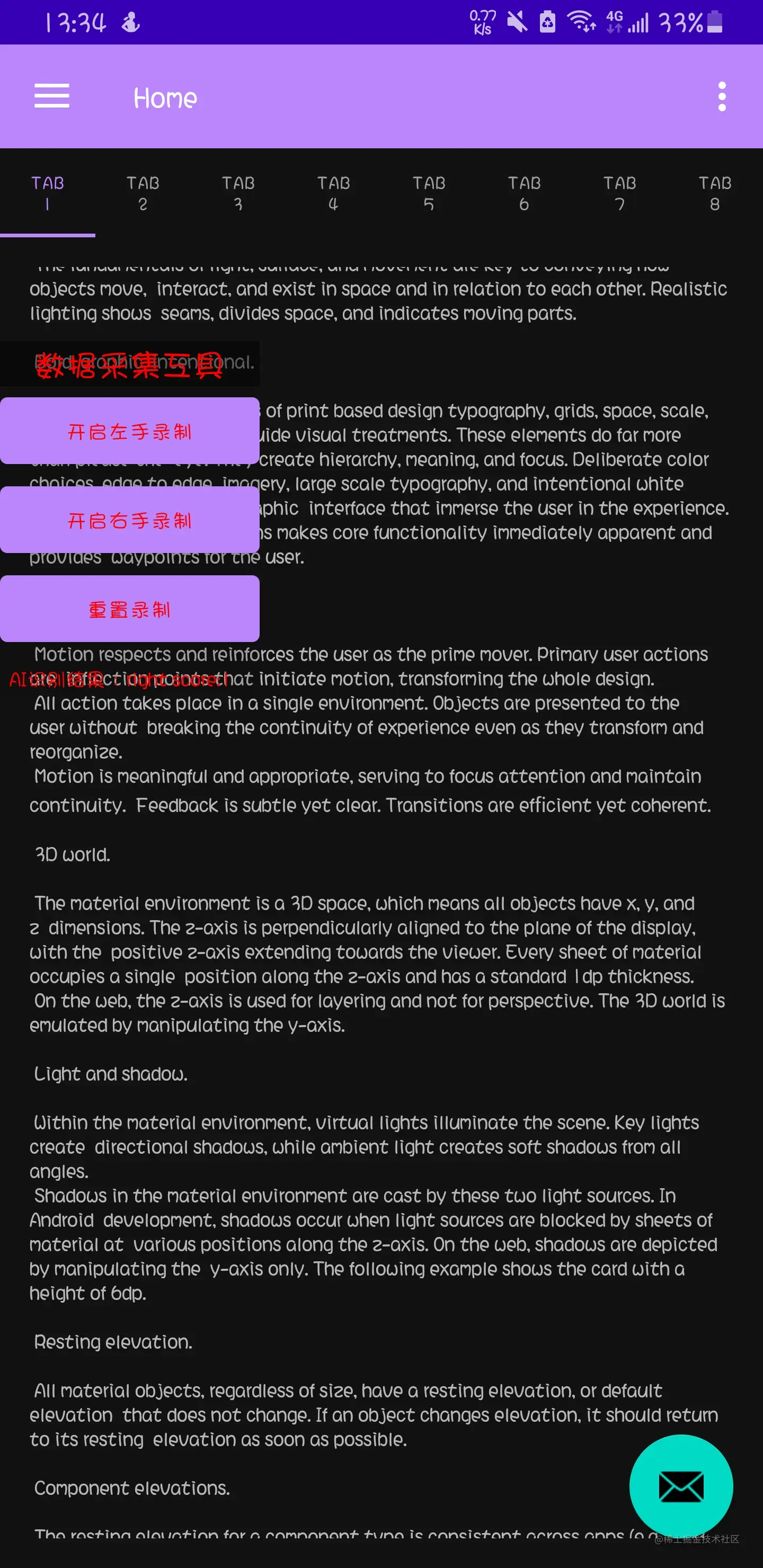

左右手识别：

二、本节课知识点大纲：

- 手写数字识别

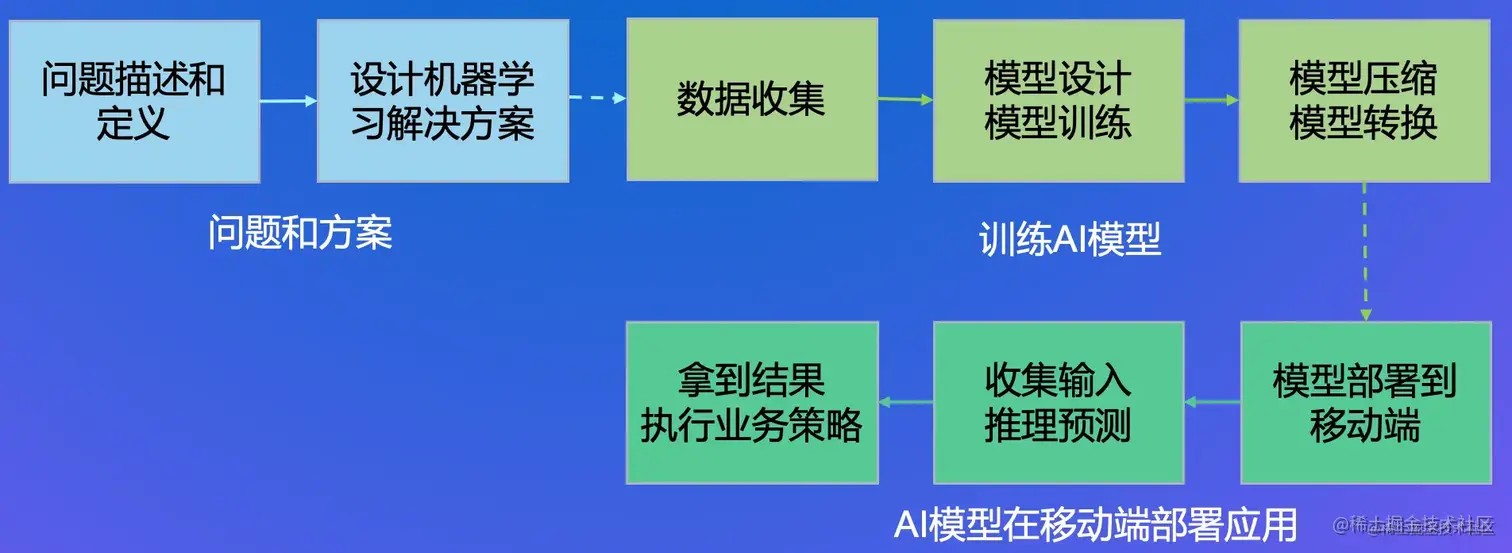

实现思路

分三个步骤
- 首先，把问题描述和定义清楚，并调研出通过机器学习解决问题的方法。
- 然后，设计和训练出机器学习模型，并针对端侧设备优化和转换模型。
- 最后，把优化后模型部署和集成到端侧设备应用中，执行推理预测，并以进预测结果解决定义的问题。

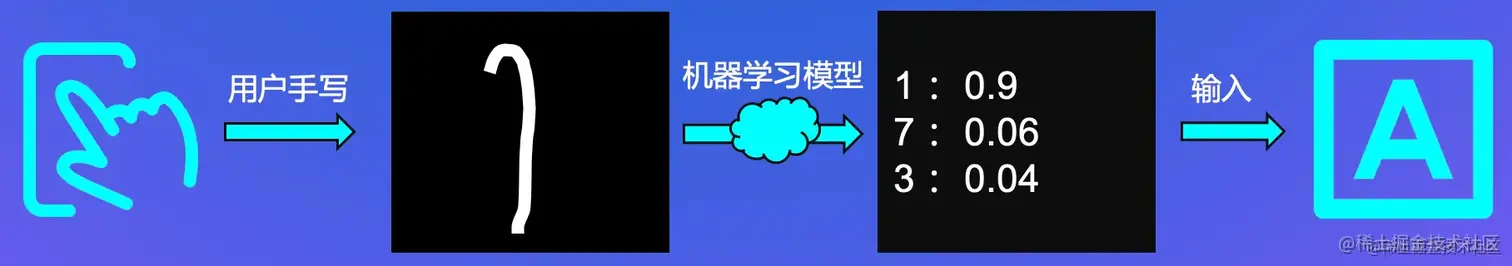

方案

方案：
- 训练一个可以识别手写数字的机器学习模型。
- 将此模型部署应用到App中，实现手写输入到识别的过程，并将识别结果供给用户选择输入。

机器学习部分：
- 输入：手写输入数字（图片）
- 输出：其可能代表的数字数值，多种可能时给出各自置信度（0.0~1.0）。

训练AI模型

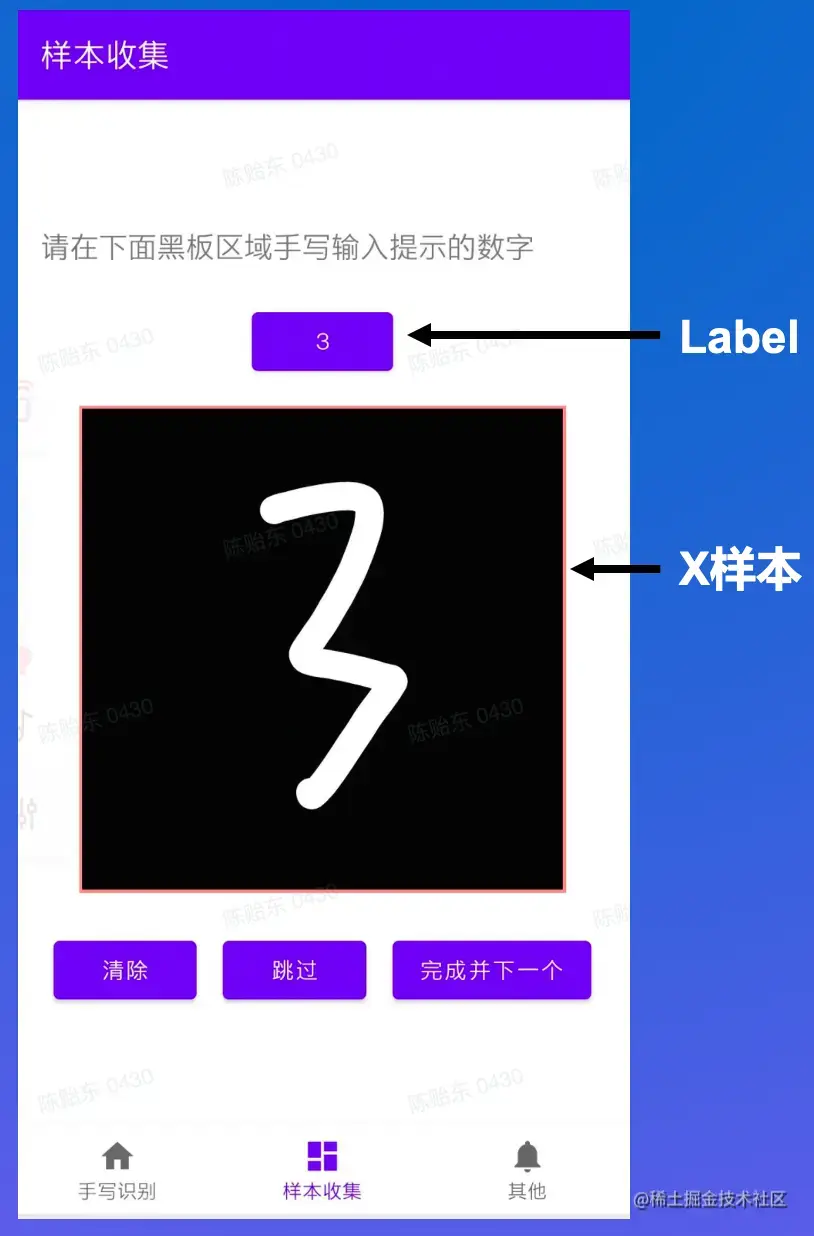

数据收集

数据收集来源方式
- 人工收集和标注的数据（本次模型训练仅使用此种方式）
  - 设计和实际需求贴合的一个数据采集程序
  - 兼顾不同年龄段、性别、左手/右手等

TensorFlow模型设计与训练

模型设计和训练

模型设计环境核心：matplotlib numpy Pillow tensorflow torch torchvision

模型训练

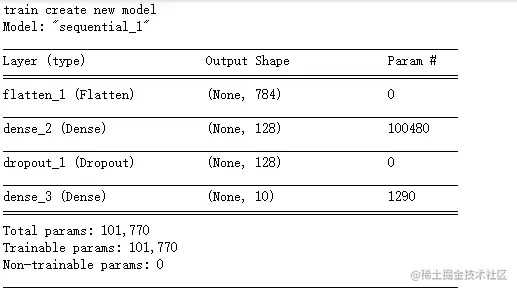

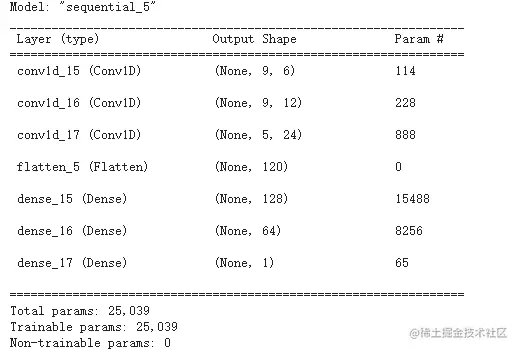

模型Summary

模型训练

# 全连接网络
def creat_nn(print_summary=False):
    model = Sequential()
    model.add(layers.Flatten(input_shape=(28, 28)))
    model.add(layers.Dense(128, activation='relu'))
    model.add(layers.Dropout(0.2))
    model.add(layers.Dense(10, activation='softmax'))
    model.compile(loss='categorical_crossentropy', optimizer='adam', metrics=['accuracy'])
    if print_summary:
        model.summary()
    return model

train_x = X
# 将label转成向量，如 2 => [0, 0, 1, 0, 0, 0, 0, 0, 0, 0]
train_y = tf.keras.utils.to_categorical(Y, num_classes=10)
model.fit(train_x, train_y, batch_size=24, epochs=16, verbose=1)

验证模型准确度

y_pred = model.predict(valid_x)
// 用y_pred预测值与真值对比，计算准确度

模型压缩和转换

为什么要做模型转换？
- 移动端使用的是被优化的推理引擎，可以在不同CPU和GPU架构下高效的执行模型推理计算。

这里我们使用Tensorflow Lite作为移动端上推理引擎。
- TensorFlow Lite 的设计旨在在各种设备上高效执行模型。这种高效部分源于在存储模型时，采用了一种特殊的格式。
- TensorFlow模型在被TensorFlow Lite 使用前，必须转换成这种格式。
- Tensorflow Lite 提供转换器 TFLite Convert
- ```
#save tflite model
converter = tf.lite.TFLiteConverter.from_keras_model(model)
tflite_model = converter.convert()
open(tflite_name, "wb").write(tflite_mode
```

模型部署到移动端

核心：让移动端可以加载到前面转化的模型
- 简单做法：放在App包体内assets目录下

加载模型

var model: ByteBuffer = load(mymodel.tflite)
val interpreter = Interpreter(model, options)
// 可通过 interpreter 查看输入和输出格式
// inputShape:[1, 28, 28], outputShape:[1, 10]

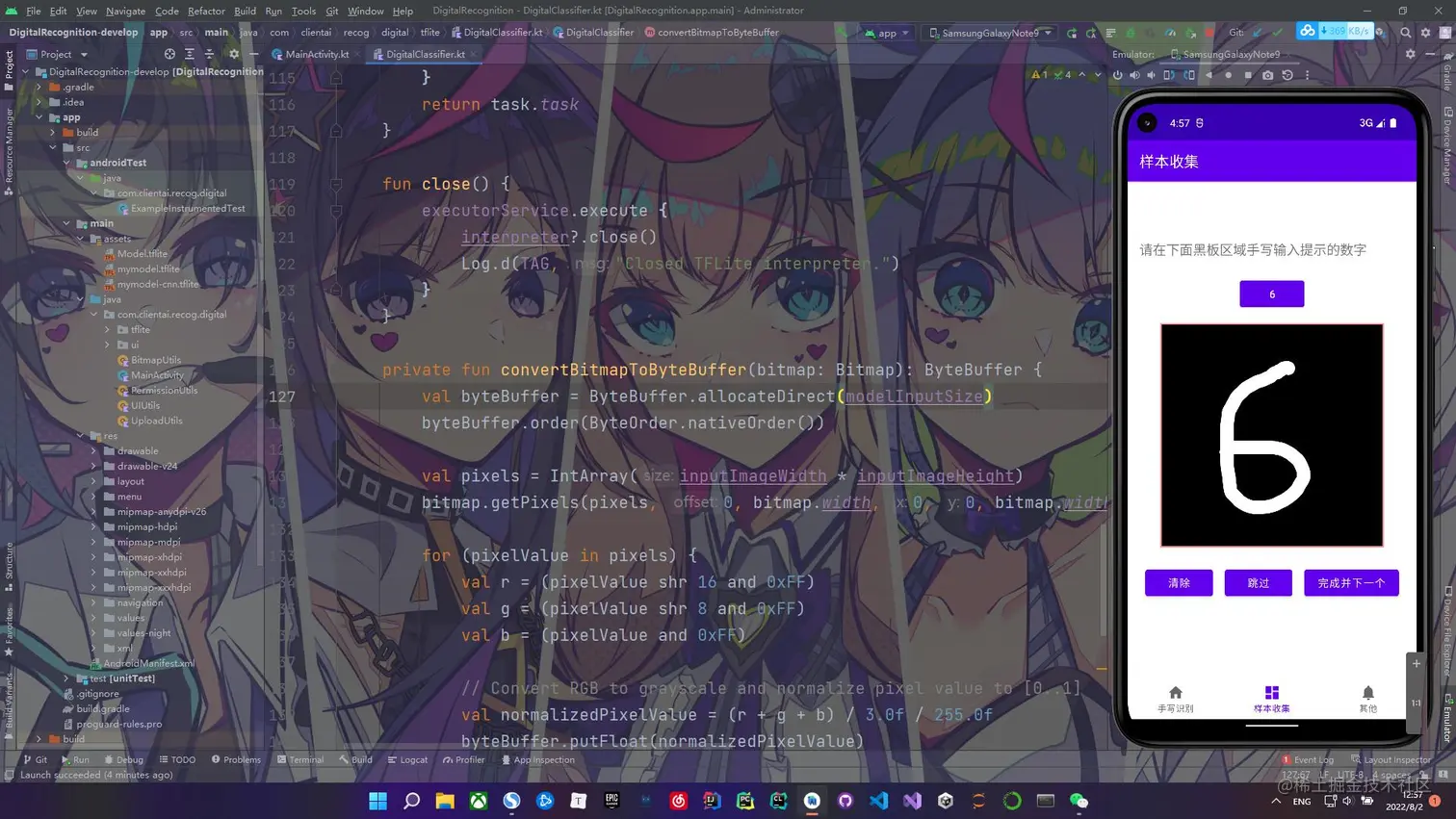

构造模型输入
- 模型的输入28x28单通道灰度图，而用手写输入是数据是存在bitmap中
- 需要将bitmap图片 resize 缩放到28x28像素，转灰度，再转成bytebuffer，这是 interpreter 接受的输入格式。

执行推理预测

构造输出buffer，调用run执行计算

val result = Array(1)  { FloatArray(10)  } // outputShape:[1, 10]
interpreter.run(inputByteBuffer,result)

获取推理预测结果
- result中的10个数值代表手写输入是 0~9 这10个数字置信度分值，对分值进行排序，把排序前三的数字作为预测输出，供用户选择。

小结

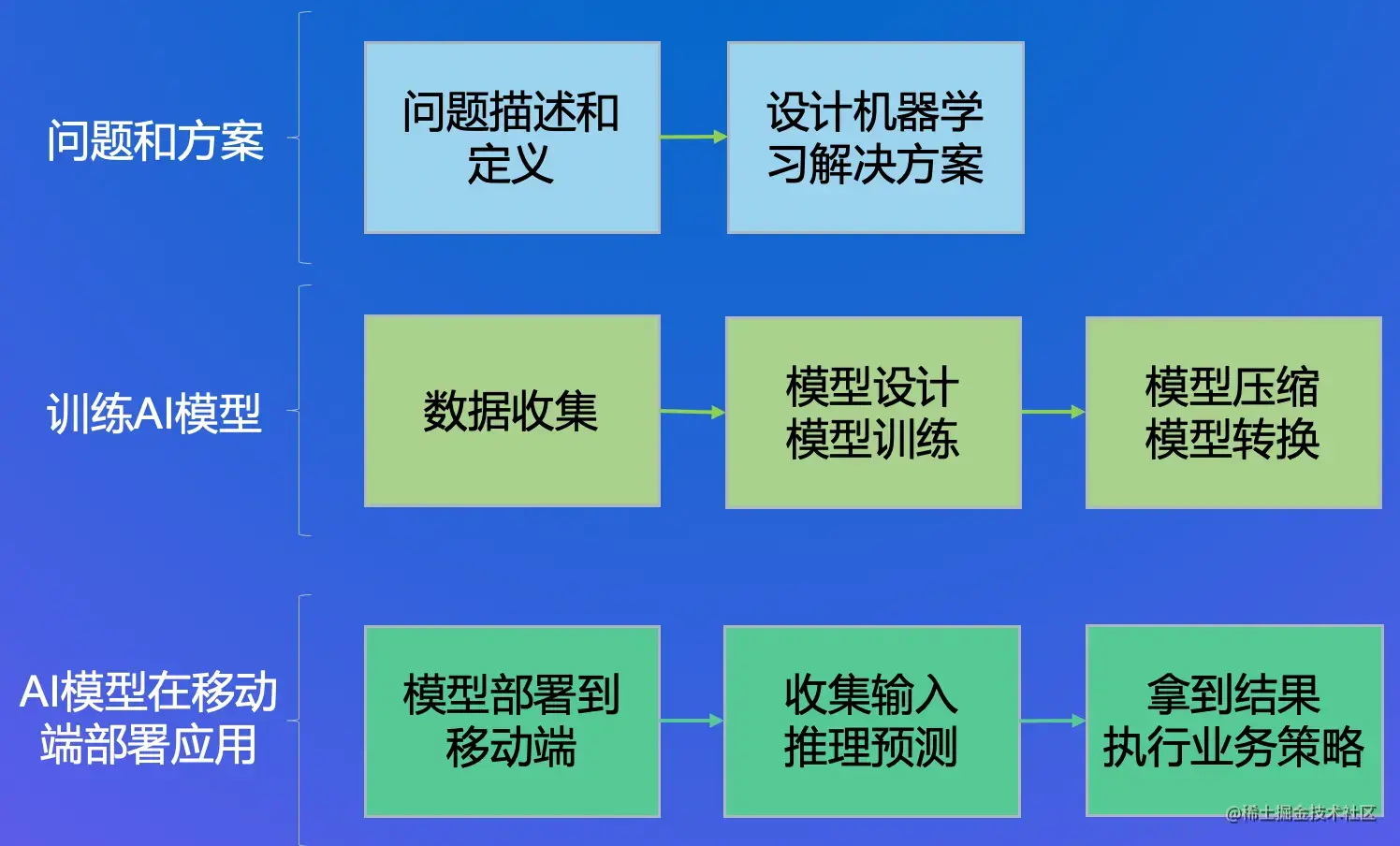

一个端智能案例的落地套路流程

四、左右手智能识别和应用：

训练AI模型

数据收集

数据格式：
- X样本：[p0, p1, p2, p3, p4, … ] ，p=（x, y, w, h, density, dt）。
- Y样本：left / right

收集方式：（特殊客户端，内测用户收集）
- 滑动轨迹：拦截Activity的dispatchTouchEvent
- 事件，缓存手指滑动产生的MotionEvent序列。
- 左右手标签：
  - 开启左手样本收集时，只用左手持机操作，只录制左手滑动数据。
  - 开启右手样本收集时，只用右手持机操作，只录制右手滑动数据。

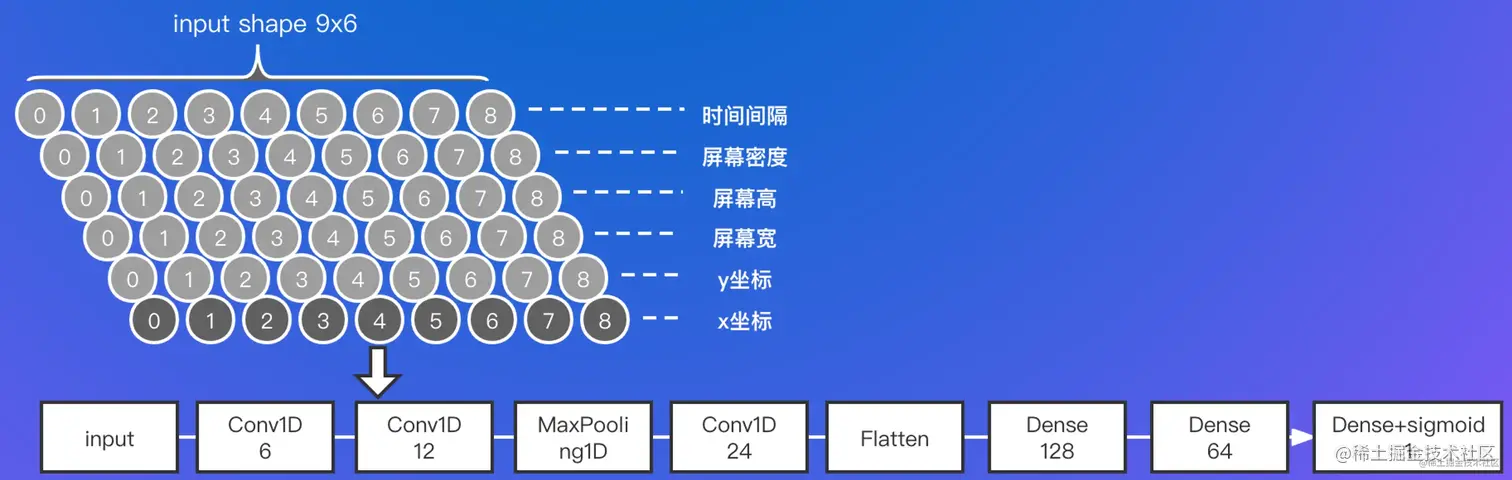

模型设计

二分类模型（ Left or Right ），卷积神经网络。

# 卷积神经网络
def creat_cnn(input_shape=(9, 6), print_summary=False):
    model = Sequential()
    model.add(layers.Conv1D(6, kernel_size=3, input_shape=input_shape, padding='same', activation='relu'))
    model.add(layers.Conv1D(12, kernel_size=3, padding='same', activation='relu'))
    model.add(layers.Conv1D(24, kernel_size=3, strides=2, padding='same', activation='relu'))
    model.add(layers.Flatten())
    model.add(layers.Dense(128, activation='relu'))
    model.add(layers.Dense(64, activation='relu'))
    model.add(layers.Dense(1, activation='sigmoid'))
    model.compile(loss='binary_crossentropy', optimizer='adam', metrics=['accuracy'])
    if print_summary:
        model.summary()
    return model

模型训练和转换

训练样本处理

滑动轨迹X样本需要采样对齐成9个固定点输入方式

def getX(points):
    size = len(points)
    if size < 6 : # 过滤误触
        return None
    sample_count = 9
    tensor_size = 6
    step = size * 1.0 / sample_count
    x = []
    for i in range(sample_count):
        p = points[int(i*step)]
        if len(p) == 6:
            x.append(p) # x, y, w, h, density, dtime
    return x
