Spark 原理与实践｜青训营笔记

二个二个二
192 阅读8分钟

这是我参与「第四届青训营 」笔记创作活动的第 6 天。

一、笔记内容

1. 大数据处理引擎Spark介绍

2. SparkCore原理解析

3. SparkSQL原理解析

4. 业界挑战与实践

二、大数据处理引擎Spark介绍

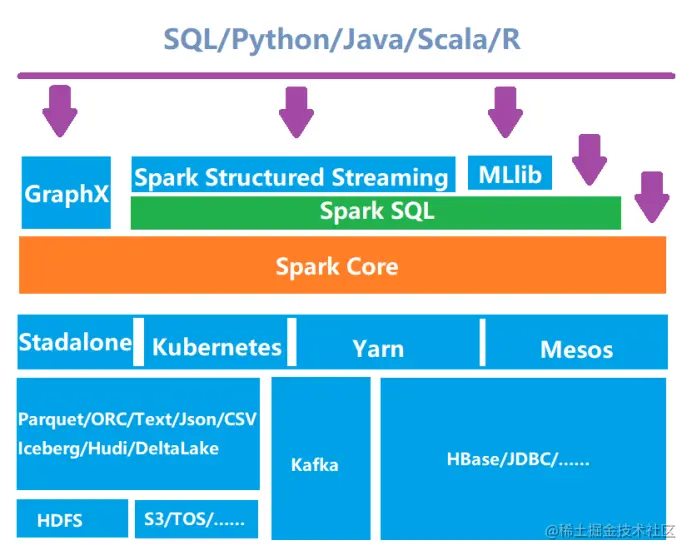

1.Spark生态组件和特点


  • 统一引擎、支持多种分布式场景；

    • Spark Core：Spark核心组件，它实现了Spark的基本功能，包含任务调度、内存管理、错误恢复、与存储系统交互等模块。

    • Spark Structured Streaming：Spark提供的流式计算框架，支持高吞吐量、可容错处理的实时流式数据处理。

  • 多语言支持；

    • SQL、Python、Java、Scala、R等。

  • 可读写丰富数据源；

    • Parquet、ORC、Text、Json等。

  • Spark SQL：用来操作结构化数据的核心组件，通过Spark SQL可以直接查询Hive、HBase等多种外部数据源中的数据。

  • 丰富灵活的API/算子

    • SparkCore --> RDD、Spark SQL --> DataFrame；

    • GraphX：Spark提供的分布式图处理框架，拥有对图计算和图挖掘算法的API接口以及丰富的功能和运算符。

    • MLlib：Spark提供的关于机器学习功能的算法程序库，包括分类、回归、聚类、协同过滤算法等，还提供了模型评估、数据导入等额外的功能。

  • 支持K8S/YARA/Mesos资源调度。

    • 独立调度器、Yarn、Mesos、Kubernetes等；

Spark框架可以高效地在一个到数千个节点之间伸缩计算，集群管理器则主要负责各个节点的资源管理工，为了实现这样的要求，同时获得最大灵活性，Spark支持在各种集群管理器（Cluster Manager）上运行。

2.Spark运行架构和工作原理

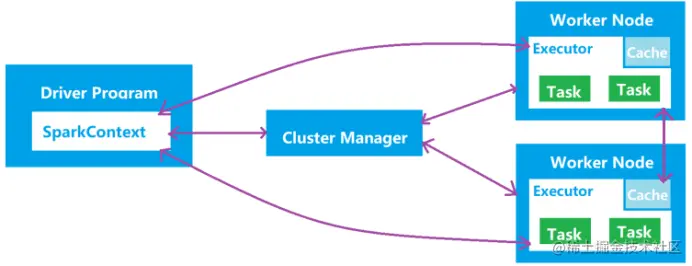

Spark应用在集群上运行时，包括了多个独立的进程，这些进程之间通过驱动程序（Driver Program）中的SparkContext对象进行协调，SparkContext对象能够与多种集群资源管理器（Cluster Manager）通信，一旦与集群资源管理器连接，Spark会为该应用在各个集群节点上申请执行器（Executor），用于执行计算任务和存储数据。Spark将应用程序代码发送给所申请到的执行器，SparkContext对象将分割出的任务（Task）发送给各个执行器去运行。

  • Application（应用）：Spark上运行的应用。Application中包含了一个驱动器（Driver）进程和集群上的多个执行器（Executor）进程。

  • Driver Program（驱动器）：运行main()方法并创建SparkContext的进程。

  • Cluster Manager（集群管理器）：用于在集群上申请资源的外部服务（如：独立部署的集群管理器、Mesos或者Yarn）。

  • Worker Node（工作节点）：集群上运行应用程序代码的任意一个节点。

  • Executor（执行器）：在集群工作节点上为某个应用启动的工作进程，该进程负责运行计算任务，并为应用程序存储数据。

  • Task（任务）：执行器的工作单元。

  • Job（作业）：一个并行计算作业，由一组任务（Task）组成，并由Spark的行动（Action）算子（如：save、collect）触发启动。

  • Stage（阶段）：每个Job可以划分为更小的Task集合，每组任务被称为Stage。

三、SparkCore原理解析

1.RDD

1.认识RDD

RDD(Resilient Distributed Dataset)：弹性分布式数据集，是一个容错的、并行的数据结构。

RDD算子：对任何函数进行某一项操作都可以认为是一个算子，RDD算子是RDD的成员函数。

graph TD
RDD要素 --> Partitions

RDD要素 --> Compute

RDD要素 --> Dependencies

RDD要素 --> Partitioner

RDD要素 --> PreferredLocations

2.RDD算子

  • Transform(转换)算子: 根据已有RDD创建新的RDD。

  • Action(动作)算子: 将在数据集上运行计算后的数值返回到驱动程序，从而触发真正的计算。

3.RDD依赖

窄依赖(Narrow Dependency)：父RDD的每个partition至多对应一个子RDD分区。

graph TD
NarrowDependency --> PruneDependency

NarrowDependency --> RangeeDependency

NarrowDependency --> OneToOneDependency

宽依赖(会产生Shuffle)：父RDD的每个partition可能对应多个子RDD分区，有ShuffleDependency。

4.RDD执行过程

划分Stage的整体思路：从后往前推，遇到宽依赖就断开，划分为一个Stage。遇到窄依赖，就将这个RDD加入该Stage中，DAG最后一个阶段会为每个结果的Partition生成一个ResultTask。每个Stage里面的Task数量由最后一个RDD的Partition数量决定，其余的阶段会生成ShuffleMapTask。

2.调度器

  • 当RDD对象创建后，SparkContext会根据RDD对象构建DAG有向无环图，然后将Task提交给DAGScheduler。

  • DAGScheduler根据ShuffleDependency将DAG划分为不同的Stage，为每个Stage生成TaskSet任务集合，并以TaskSet为单位提交给TaskScheduler。

  • TaskScheduler根据调度算法(FIFO/FAIR)对多个TaskSet进行调度，并通过集群中的资源管理器(Standalone模式下是Master，Yarn模式下是ResourceManager)把Task调度(locality)到集群中Worker的Executor，Executor由SchedulerBackend提供。

3.内存管理

Spark 作为基于内存的分布式计算引擎，Spark采用统一内存管理机制。重点在于动态占用机制。

graph TD
ExecutorContainer --> ExecutionMemory

ExecutorContainer -->StorageMemory

ExecutorContainer --> userMemory

ExecutorContainer --> ReserverdMemory

  • Executor 的内存主要有两类：Storage、Execution：

    • 设定基本的存储内存(Storage)和执行内存(Execution)区域，该设定确定了双方各自拥有的空间的范围，UnifiedMemoryManager统一管理Storage/Execution内存。

    • 双方的空间都不足时，则存储到硬盘；若己方空间不足而对方空余时，可借用对方的空间。

    • 当Storage空闲，Execution可以借用Storage的内存使用，可以减少spill等操作， Execution内存不能被Storage驱逐。Execution内存的空间被Storage内存占用后，可让对方将占用的部分转存到硬盘，然后"归还"借用的空间。

    • 当Execution空闲，Storage可以借用Execution内存使用，当Execution需要内存时，可以驱逐被Storage借用的内存，可让对方将占用的部分转存到硬盘，然后"归还"借用的空间。

  • user memory：存储用户自定义的数据结构或者spark内部元数据。

  • Reserverd memory：预留内存，防止OOM(Out Of Memory Killer)。

堆内(On-Heap)内存/堆外(Off-Heap)内存：Executor 内运行的并发任务共享 JVM 堆内内存。为了进一步优化内存的使用以及提高 Shuffle 时排序的效率，Spark 可 以直接操作系统堆外内存，存储经过序列化的二进制数据。减少不必要的内存开销，以及频繁的 GC 扫描和回收，提升了处理性能。

UnifiedMemoryManager 统一管理多个并发Task的内存分配。

4.Shuffle

  • Shuffle的实现：SortShuffleManager。

  • External Shuffle Service：处理读写请求，运行在主机上，管理主机上的数据。

四、SparkSQL原理解析

1.SparkSQL执行过程

  • SQL Parse： 将SparkSQL字符串或DataFrame解析为一个抽象语法树/AST，即Unresolved Logical Plan。

  • Analysis：遍历整个AST，并对AST上的每个节点进行数据类型的绑定以及函数绑定，然后根据元数据信息Catalog对数据表中的字段进行解析。 利用Catalog信息将Unresolved Logical Plan解析成Analyzed Logical plan。

  • Logical Optimization：该模块是Catalyst的核心，主要分为RBO和CBO两种优化策略，其中RBO是基于规则优化，CBO是基于代价优化。 利用一些规则将Analyzed Logical plan解析成Optimized Logic plan。

  • Physical Planning: Logical plan是不能被spark执行的，这个过程是把Logic plan转换为多个Physical plans。

  • CostModel: 主要根据过去的性能统计数据，选择最佳的物理执行计划(Selected Physical Plan)。

  • Code Generation: sql逻辑生成Java字节码。

2.calalyst优化器

RBO、CBO

JoinSelection:

  • Broadcast Hash Join(BHJ) --> 小表（小于10MB）

  • Shuffle Hash Join(SHJ) --> 小表

  • Sort Merge Join(SMJ) --> 大表

3.AQE(Adaptive Query Execution)

AQE框架三种优化场景：

  • 动态合并shuffle分区（Dynamically coalescing shuffle partitions）--> Partition个数。

  • 动态调整Join策略（Dynamically switching join strategies）--> SMJ转换为BHJ。

  • 动态优化数据倾斜Join（Dynamically optimizing skew joins）--> 拆分大的Partition。

4.RuntimeFilter

实现在Catalyst中。动态获取Filter内容做相关优化，当我们将一张大表和一张小表等值连接时，我们可以从小表侧收集一些统计信息，并在执行join前将其用于大表的扫描，进行分区修剪或数据过滤。可以大大提高性能。

Runtime优化分两类：

  • 全局优化：从提升全局资源利用率、消除数据倾斜、降低IO等角度做优化。包括AQE。

  • 局部优化：提高某个task的执行效率，主要从提高CPU与内存利用率的角度进行优化。依赖Codegen技术。

5.Codegen

从提高cpu的利用率的角度来进行runtime优化。

1.Expression级别

表达式常规递归求值语法树。需要做很多类型匹配、虚函数调用、对象创建等额外逻辑，这些overhead远超对表达式求值本身，为了消除这些overhead，Spark Codegen直接拼成求值表达式的java代码并进行即时编译。

2.WholeStage级别

传统的火山模型：SQL经过解析会生成一颗查询树，查询树的每个节点为Operator，火山模型把operator看成迭代器，每个迭代器提供一个next()接口。通过自顶向下的调用 next 接口，数据则自底向上的被拉取处理，火山模型的这种处理方式也称为拉取执行模型，每个Operator 只要关心自己的处理逻辑即可，耦合性低。

火山模型问题：数据以行为单位进行处理，不利于CPU cache 发挥作用；每处理一行需要调用多次next() 函数，而next()为虚函数调用。会有大量类型转换和虚函数调用。虚函数调用会导致CPU分支预测失败，从而导致严重的性能回退

Spark WholestageCodegen：为了消除这些overhead，会为物理计划生成类型确定的java代码。并进行即时编译和执行。

五、业界挑战与实践

1.Shuffle稳定性问题

  • Uber、LinkedIn、Alibaba等。

2.SQL执行性能问题

  • 向量化(vectorization)

  • 代码生成(Codegen：Code generation)

  • vectorization + Codegen

3.参数推荐/作业诊断

 - 自动化。

参考文章：juejin.cn/post/712390…
