大数据 Shuffle 原理与实践｜青训营笔记

这是我参与「第四届青训营」笔记创作活动的的第6天

Shuffle介绍

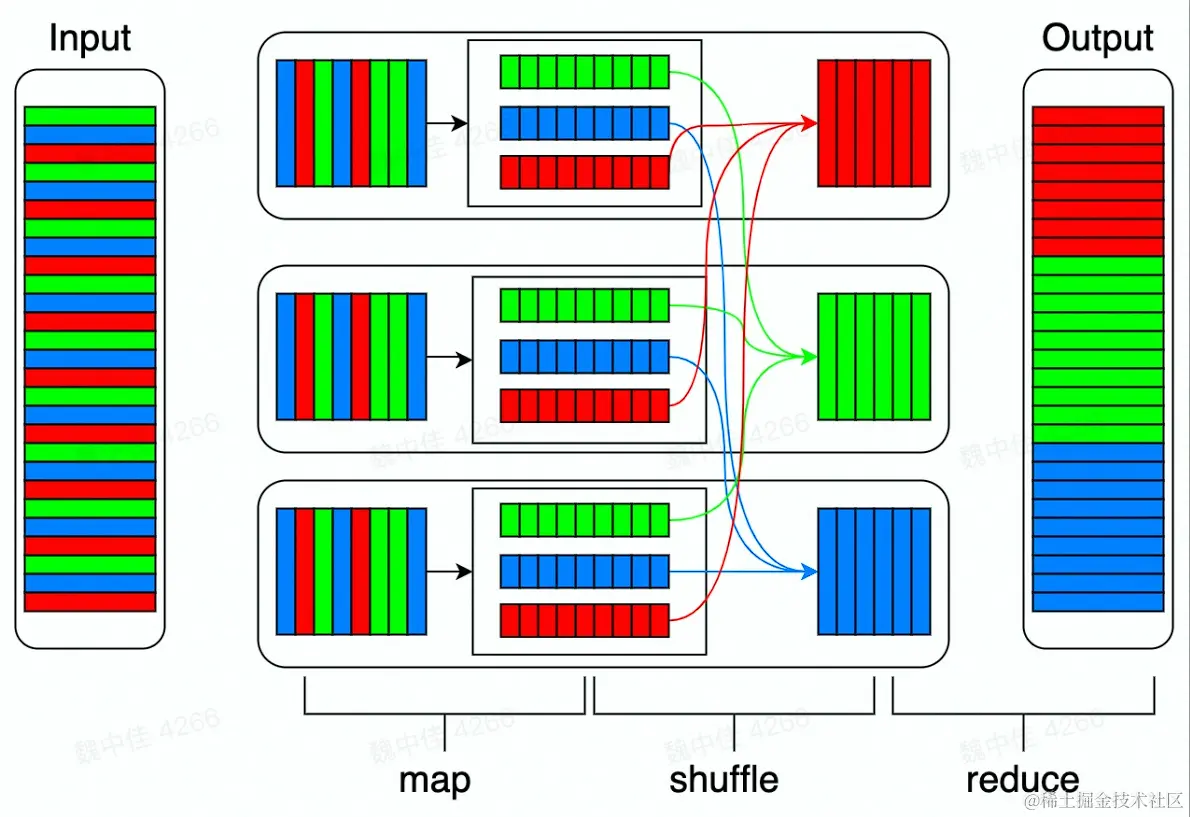

在开源实现的MapReduce中，存在Map、Shuffle、Reduce三个阶段。

为什么 shuffle 对性能非常重要

M * R 次网络连接
大量数据移动
数据丢失风险
可能存在大量的排序操作
大量的数据序列化、反序列化操作
数据压缩

在大数据场景下，数据 shuffle 表示了不同分区数据交换的过程，不同的 shuffle 策略性能差异较大。目前在各个引擎中 shuffle 都是优化的重点，在 spark 框架中，shuffe 是支撑 spark 进行大规模复杂数据处理的基石。

Shuffle 算子

Spark 中会产生 shuffle 的算子大概可以分为4类

repartition	ByKey	join	Distinct
coalesce	groupByKey	cogroup	distinct
repartition	reduceByKey	join
	aggregateByKey	leftOuterJoin
	combineByKey	intersection
	sortByKey	subtract
	sortBy	subtractByKey

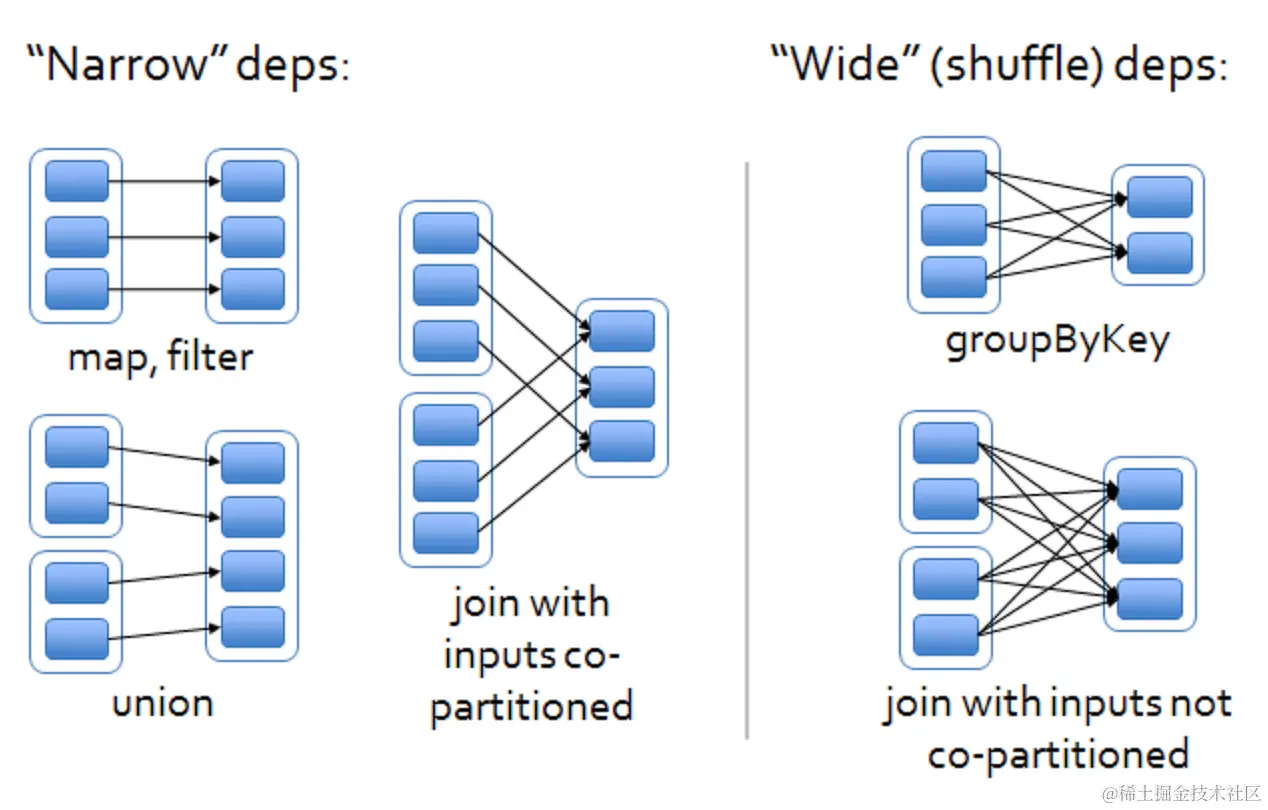

Spark中对shuffle的抽象-宽依赖、窄依赖

窄依赖：表示每一个父(上游)RDD的Partition最多被子（下游）RDD的一个Partition使用，窄依赖我们形象的比喻为独生子女。
- NarrowDependency
- OneToOneDependency
- RangeDependency
- PruneDependency
宽依赖（会产生Shuffle）：表示同一个父（上游）RDD的Partition被多个子（下游）RDD的Partition依赖，会引起Shuffle，总结：宽依赖我们形象的比喻为多生。
- ShuffleDependency：创建会产生shuffle的RDD时，RDD会创建Shuffle Dependency来描述Shuffle相关的信息。下面为算子内部的依赖关系
  - CoGroupedRDD
    - Cogroup
      - fullOuterJoin、rightOuterJoin、 leftOuterJoin
      - join
  - ShuffledRDD
    - combineByKeyWithClassTag
      - combineByKey
      - reduceByKey
    - Coalesce
    - sortByKey
      - sortBy

Shuffle Dependency 构造

构造函数

A single key-value pair RDD, i.e. RDD[Product2[K, V]],
Partitioner (available as partitioner property),
Serializer,
Optional key ordering (of Scala’s scala.math.Ordering type),
Optional Aggregator,
mapSideCombine flag which is disabled (i.e. false) by default.

Partitioner

用来将record映射到具体的partition的方法
接口
- numberPartitions
- getPartition
经典实现

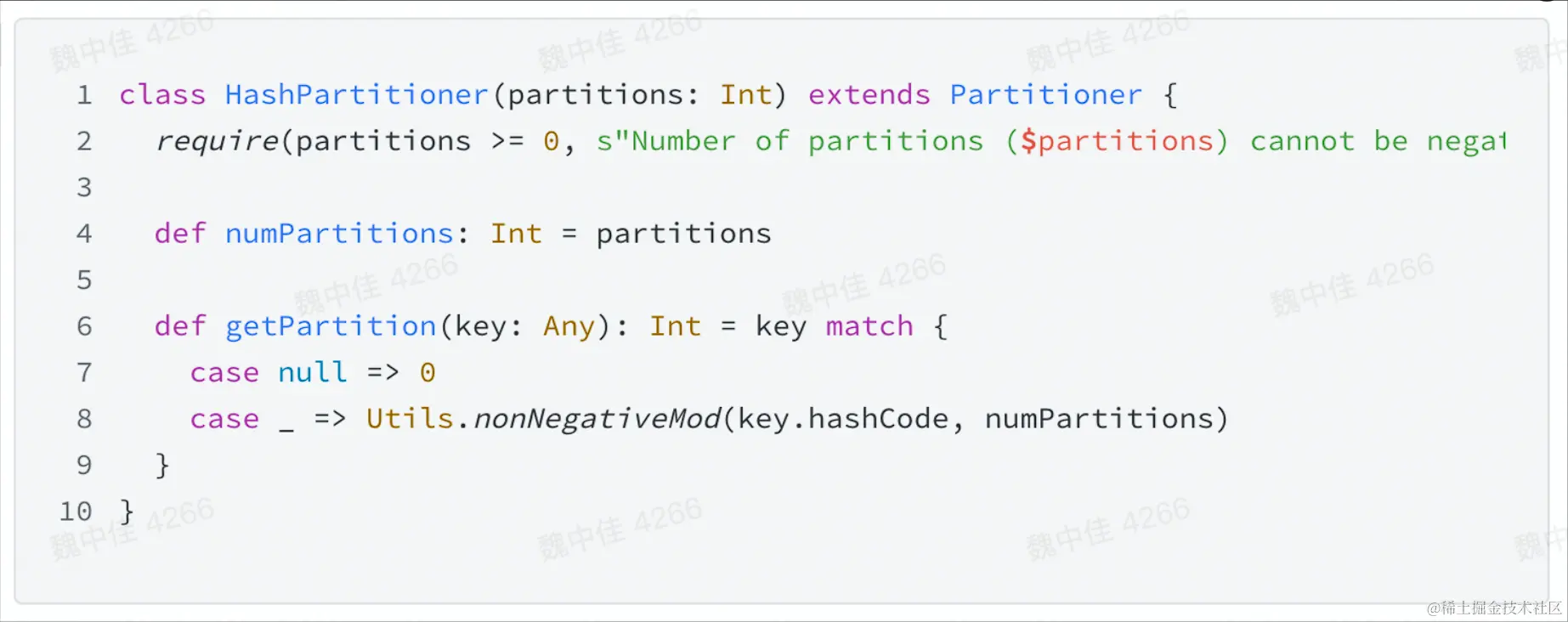

- HashPartitioner

Aggregator

在map侧合并部分record的函数
接口
- createCombiner：只有一个value的时候初始化的方法
- mergeValue：合并一个value到Aggregator中
- mergeCombiners：合并两个Aggregator

Shuffle 过程

Shuffle 实现的发展历程

Spark 0.8 及以前 Hash Based Shuffle
Spark 0.8.1 为 Hash Based Shuffle引入File Consolidation机制
Spark 0.9 引入 ExternalAppendOnlyMap
Spark 1.1 引入 Sort Based Shuffle，但默认仍为Hash Based Shuffle
Spark 1.2 默认的 Shuffle 方式改为Sort Based Shuffle
Spark 1.4 引入 Tungsten-Sort Based Shuffle
Spark 1.6 Tungsten-Sort Based Shuffle 并入 Sort Based Shuffle
Spark 2.0 Hash Based Shuffle 退出历史舞台

Shuffle 写数据

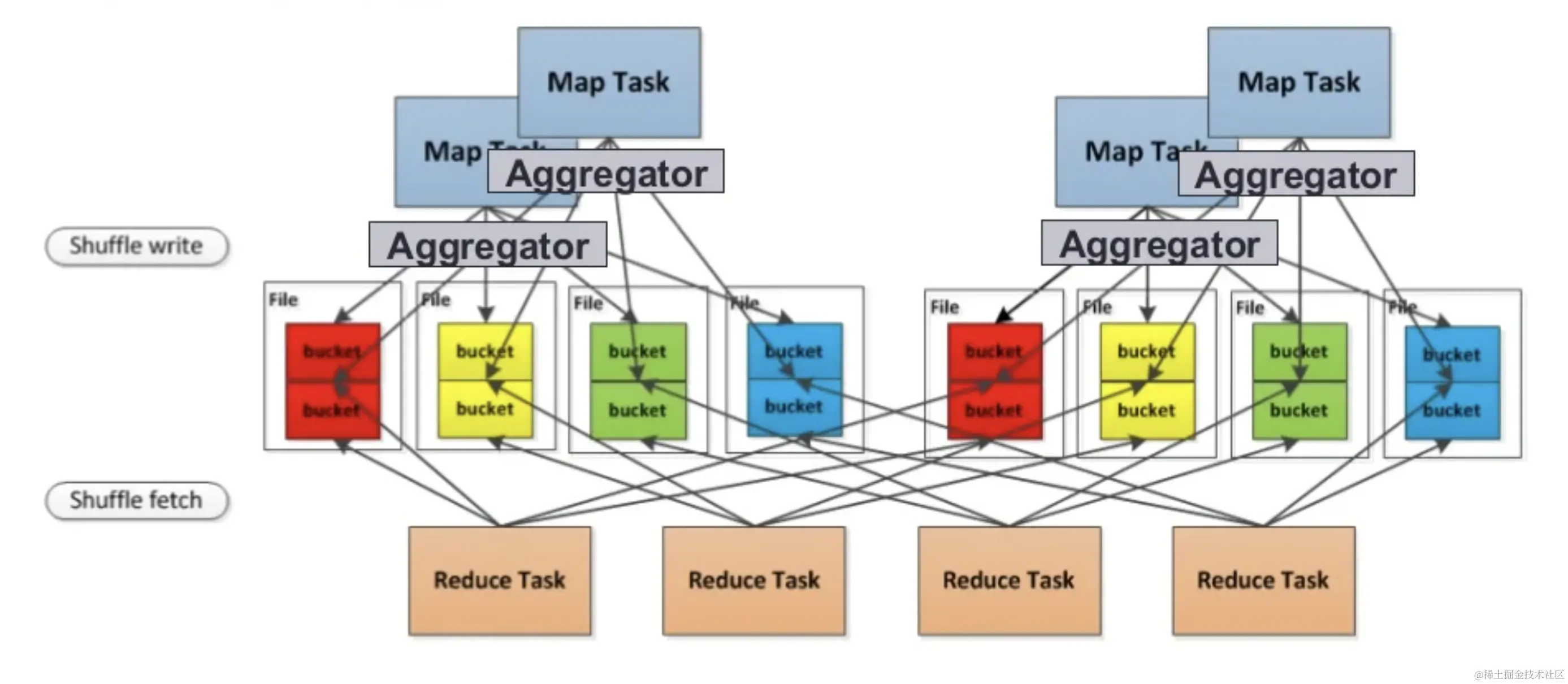

Hash Shuffle

写数据

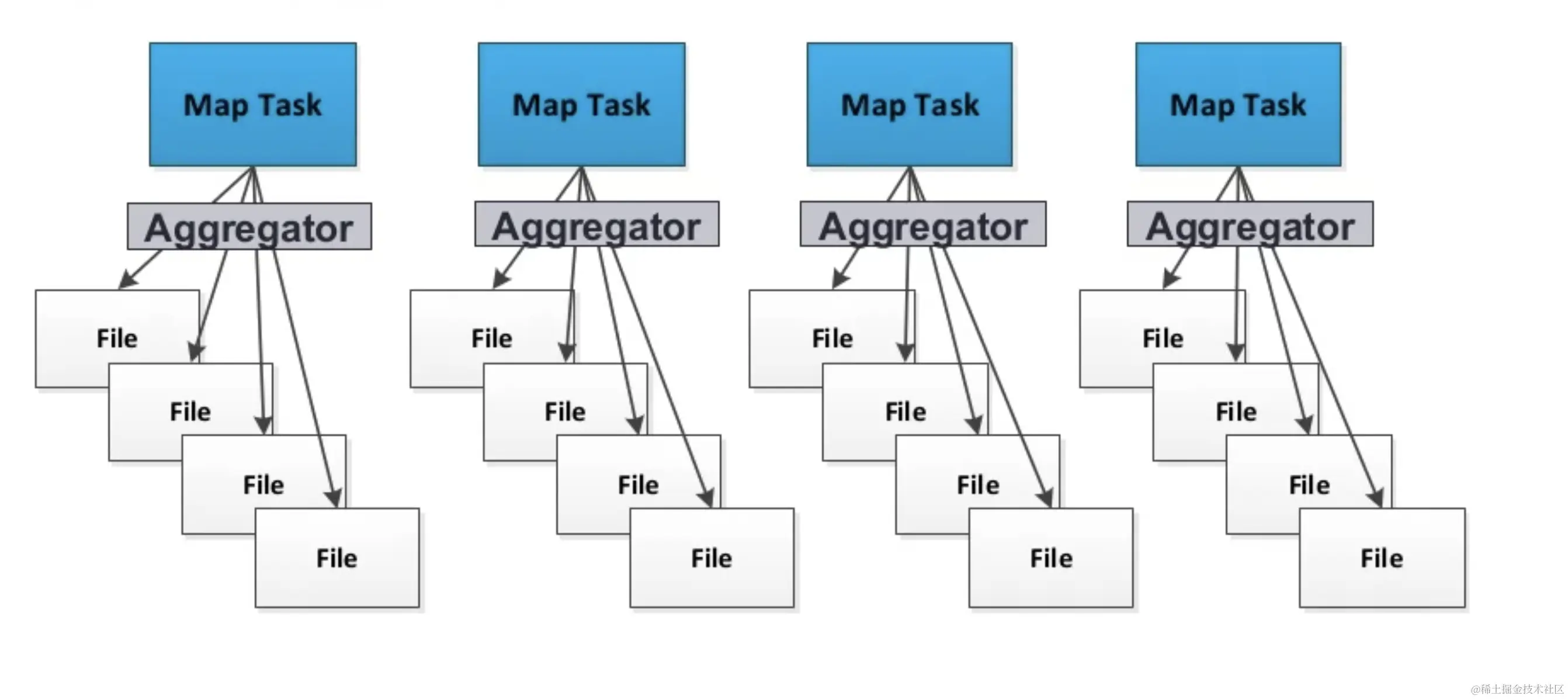

每个partition会映射到一个独立的文件

image (1).png

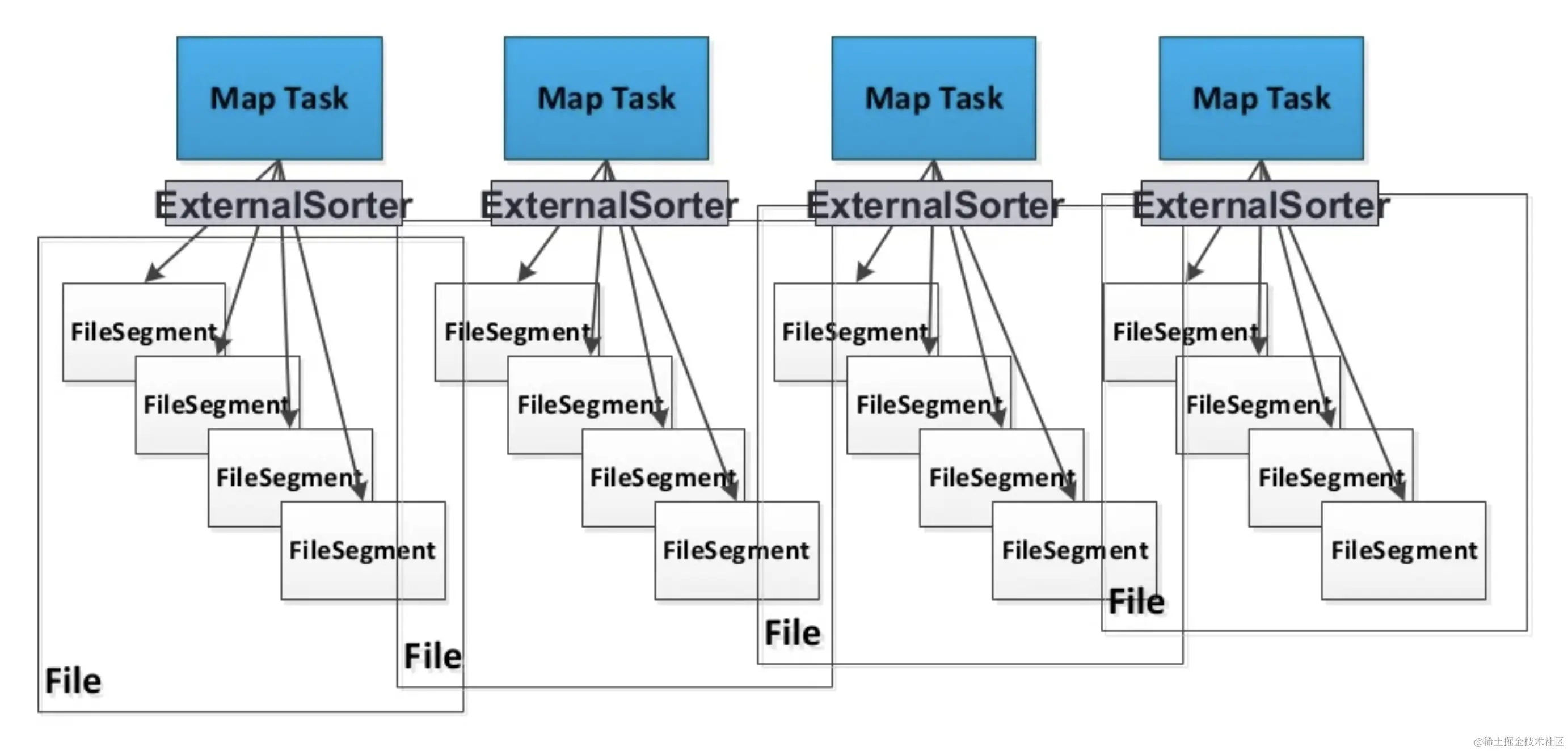

写数据优化

每个partition会映射到一个文件片段

优点：不需要排序
缺点：打开，创建的文件过多

Sort Shuffle

写数据

每个task生成一个包含所有partiton数据的文件

优点：打开的文件少、支持map-side combine
缺点：需要排序

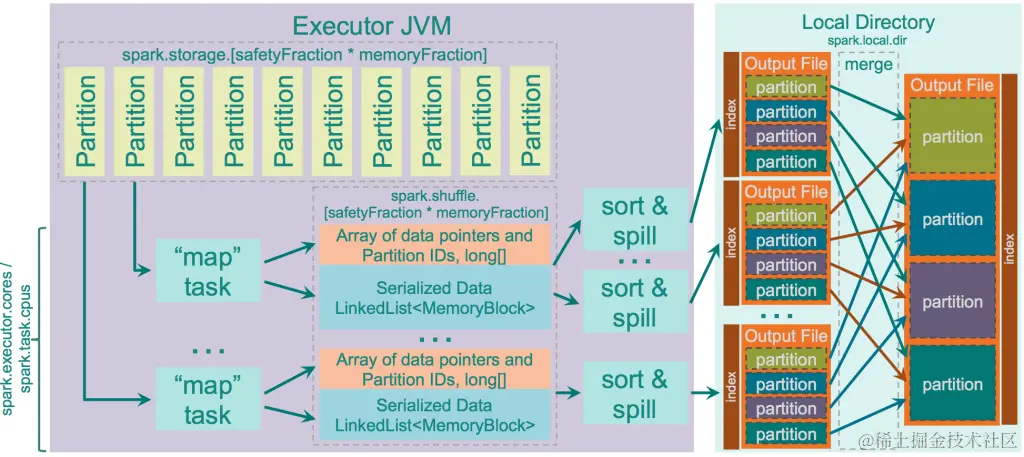

Tungsten Sort Shuffle

优点：更快的排序效率，更高的内存利用效率
缺点：不支持map-side combine

Shuffle 读数据

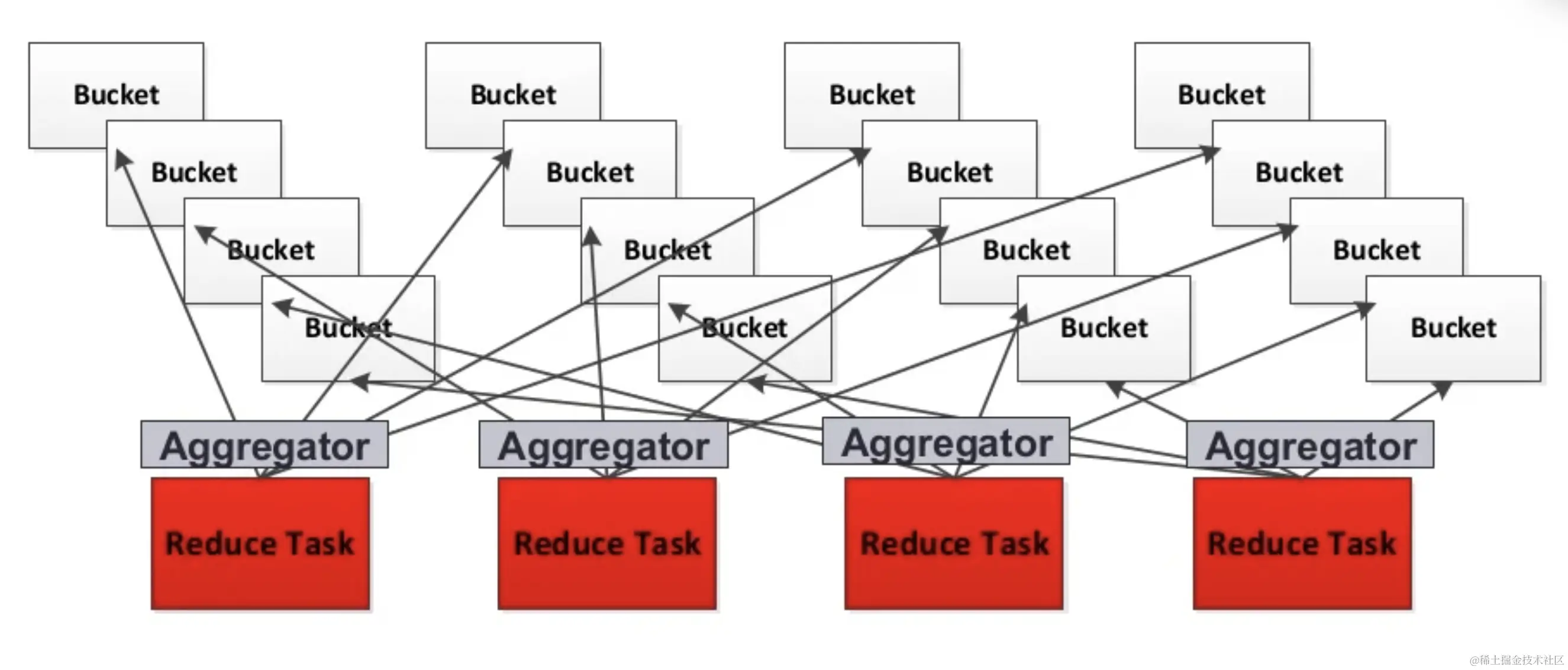

每个reduce task分别获取所有map task生成的属于自己的片段

Shuffle 过程的触发流程

val text = sc.textFile("mytextfile.txt")
val counts = text
    .flatMap(line => Line.split(" "))
    .map(word => (word,1))
    .reduceByKey(_+_)
counts.coLlect

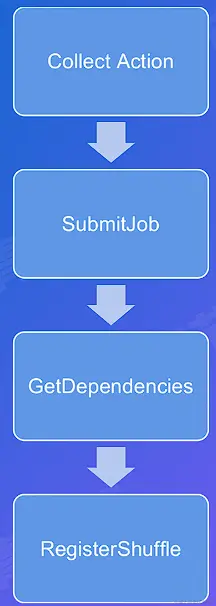

Shuffle Handle 的创建

由action算子触发DAG Scheduler进行shuffle register
Shuffle Register会根据不同的条件决定注册不同的ShuffleHandle

spark.shuffle.sort.bypassMergeThreshold默认为200

Shuffle Writer 的实现

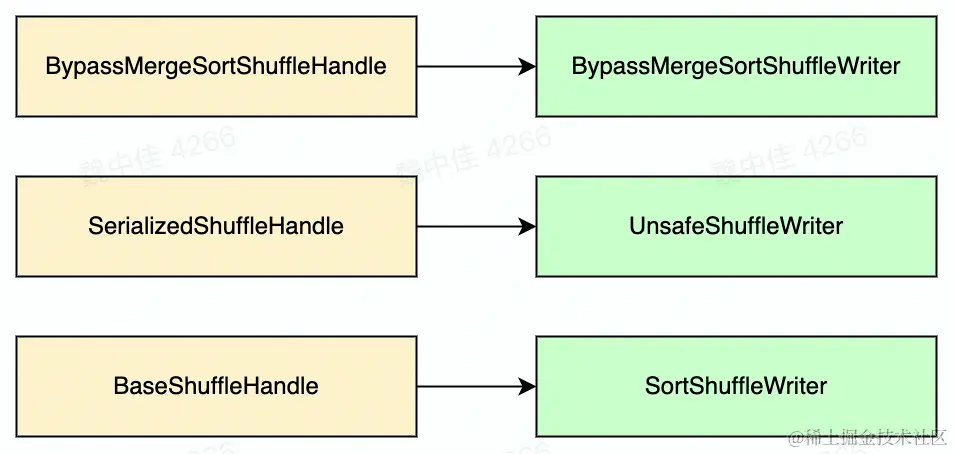

三种ShuffleHandle对应了三种不同的ShuffleWriter的实现

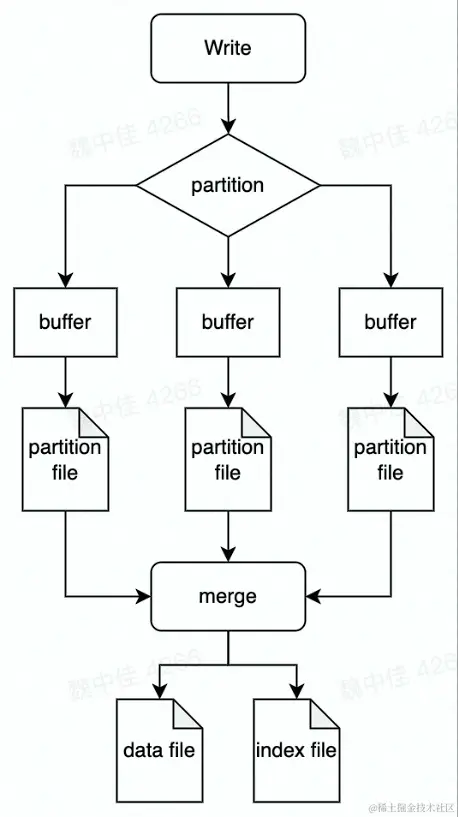

BypassMergeSortShuffleWriter：HashShuffle
- 不需要排序，节省时间
- 写操作的时候会打开大量文件

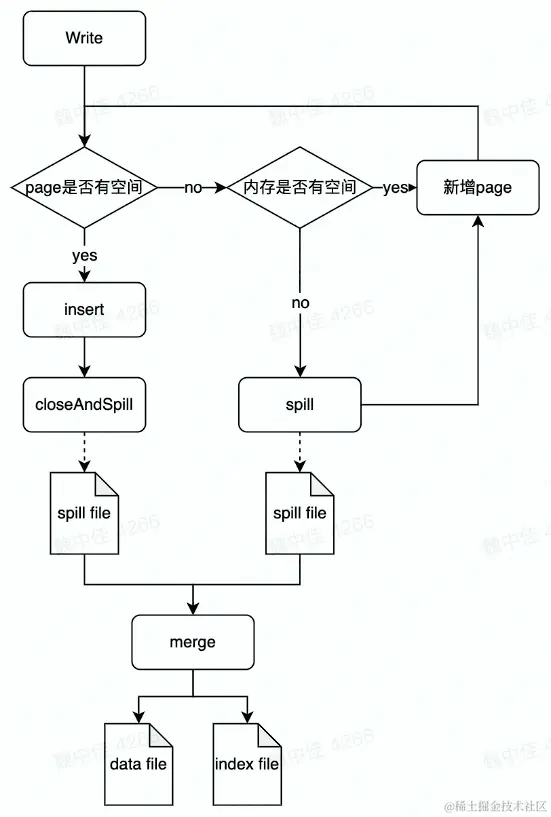

UnsafeShuffleWriter：TunstonShuffle
- 使用类似内存页储存序列化数据
- 数据写入后不再反序列化
- 只适用partition数量较小的情况，使用堆外内存，没有垃圾回收的开销，没有对象模型类型开销

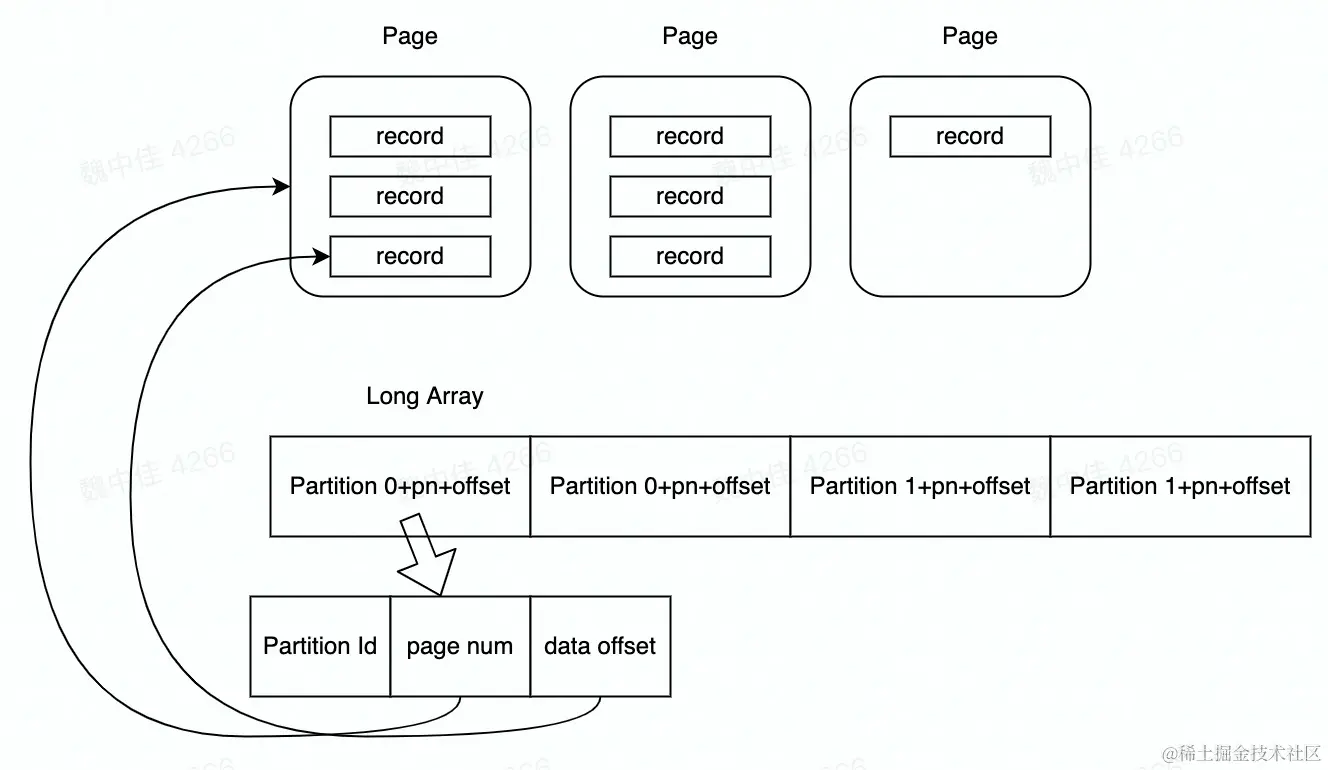

- 只根据 partition 排序 Long Array
- 数据不移动
- 只保留24 bit用于存储 partition 数，其他空间用于存储这些Long Array数据，所以超过 $2^{24}$ 的partition数就不适用该 Writer

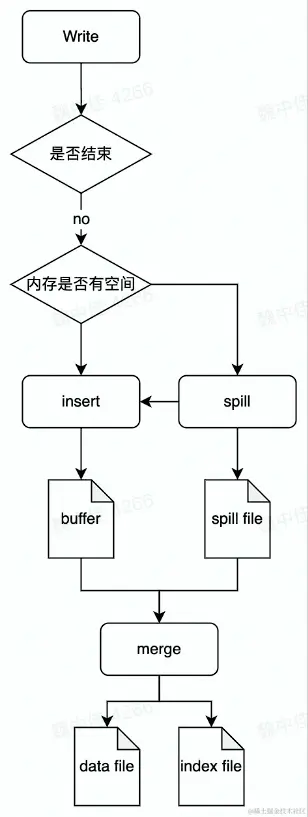

SortSHuffleWriter：SortShuffle
- 支持combine
- 需要combine时，使用PartitionedAppendOnlyMap，本质是个HashTable
- 不需要combine时PartitionedPairBuffer本质是个array

Shuffle Reader 的实现

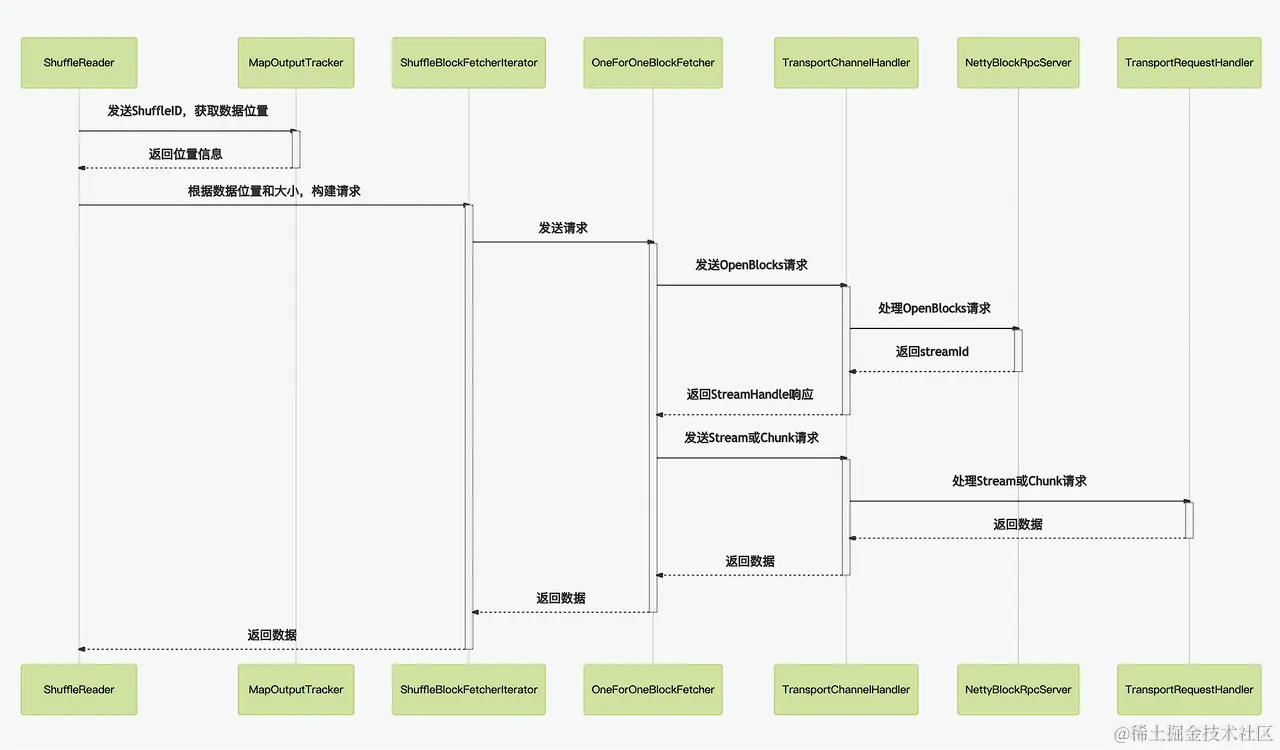

网络时序图

使用基于netty的网络通信框架，并接受reducetask的fetch请求
- 使用堆外内存，零拷贝
位置信息记录在MapOutputTracker中
主要会发送两种类型的请求
- 首先发起openBlocks请求获得streamId
- 然后再处理Chunk请求或Stream请求

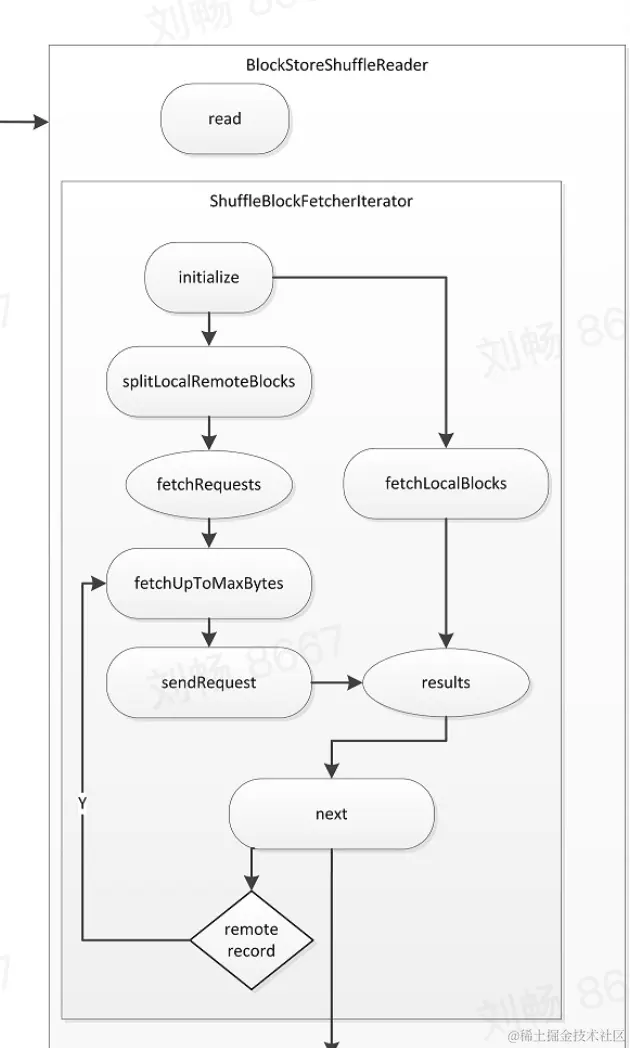

Shuffle Block FetchIterator

区分local和remote节省网络消耗
防止OOM
- maxBytesInFlight
- maxReqsInFlight
- maxBlocksInFlightPerAddress
- maxReqSizeShuffleToMem
- maxAttemptsOnNettyOOM

External Shuffle Service

为了解决Executor为了服务数据的fetch请求导致无法退出问题，我们在每个节点上部署一个External Shuffle Service，这样产生数据的Executor在不需要继续处理任务时，可以随意退出。从而优化了Spark作业的资源利用率，MapTask在运行结束后可以正常退出。

Shuffle 优化

Zero Copy（零拷贝）

DMA(Direct Memory Access) : 直接存储器存取，是指外部设备不通过 CPU 而直接与系统内存交换数据的接口技术。

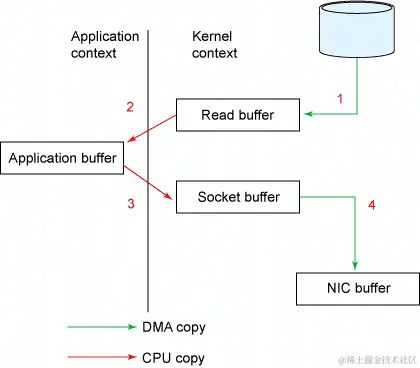

不使用 zero copy

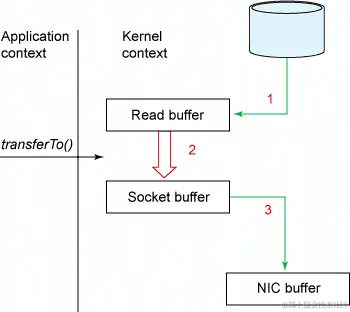

使用sendfile

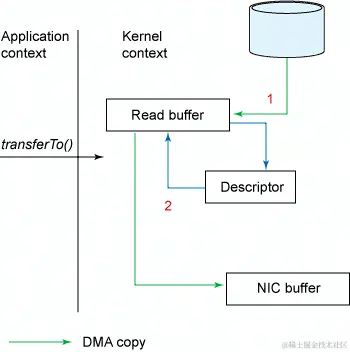

使用sendfile + DMA gather copy

Netty 零拷贝

可堆外内存，避免 JVM 堆内存到堆外内存的数据拷贝。
CompositeByteBuf 、 Unpooled.wrappedBuffer、 ByteBuf.slice ，可以合并、包装、切分数组，避免发生内存拷贝
Netty 使用 FileRegion 实现文件传输，FileRegion 底层封装了 FileChannel#transferTo() 方法，可以将文件缓冲区的数据直接传输到目标 Channel，避免内核缓冲区和用户态缓冲区之间的数据拷贝

Shuffle 优化

避免 shuffle

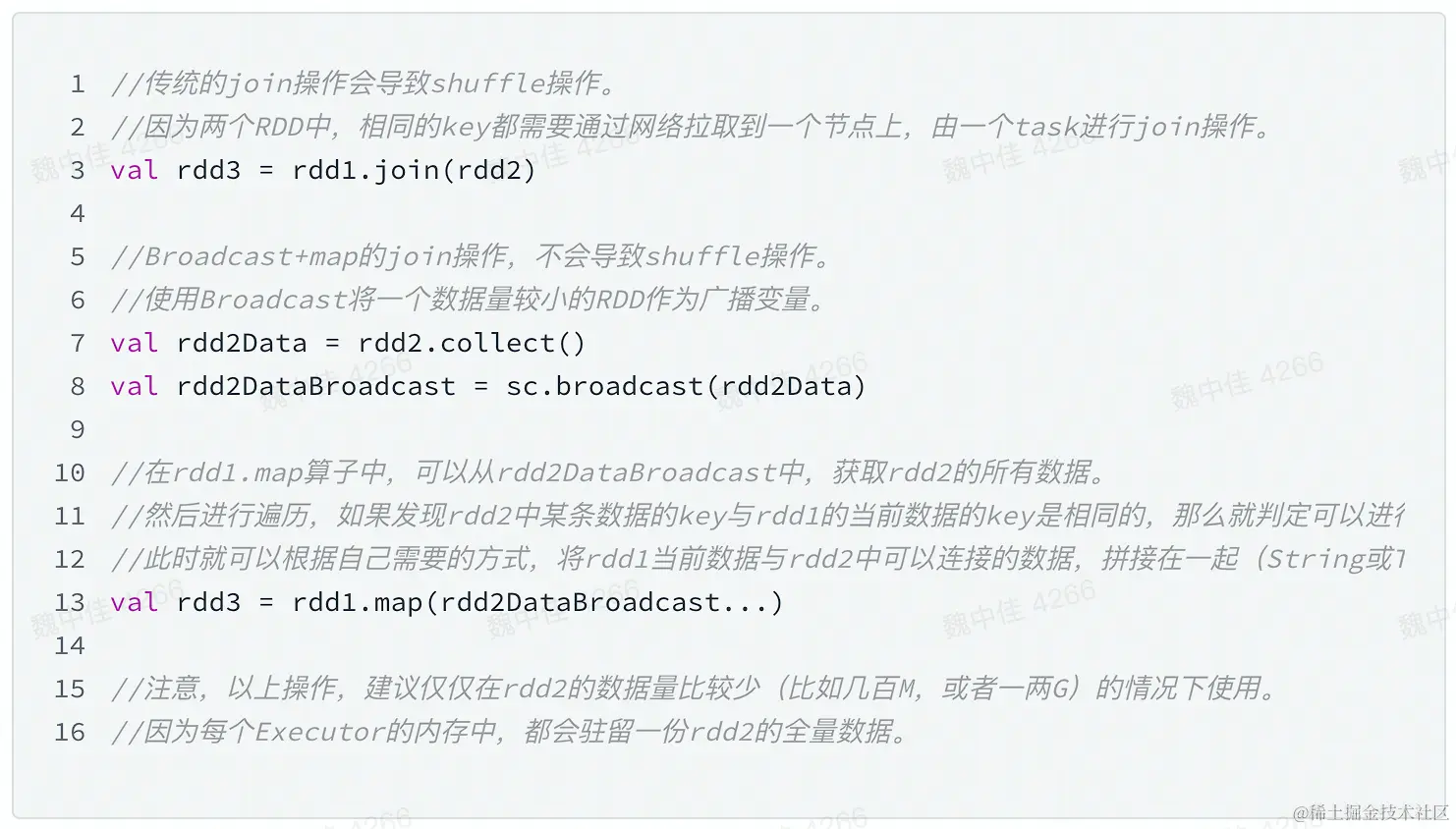

- 使用 broadcast 替代 join

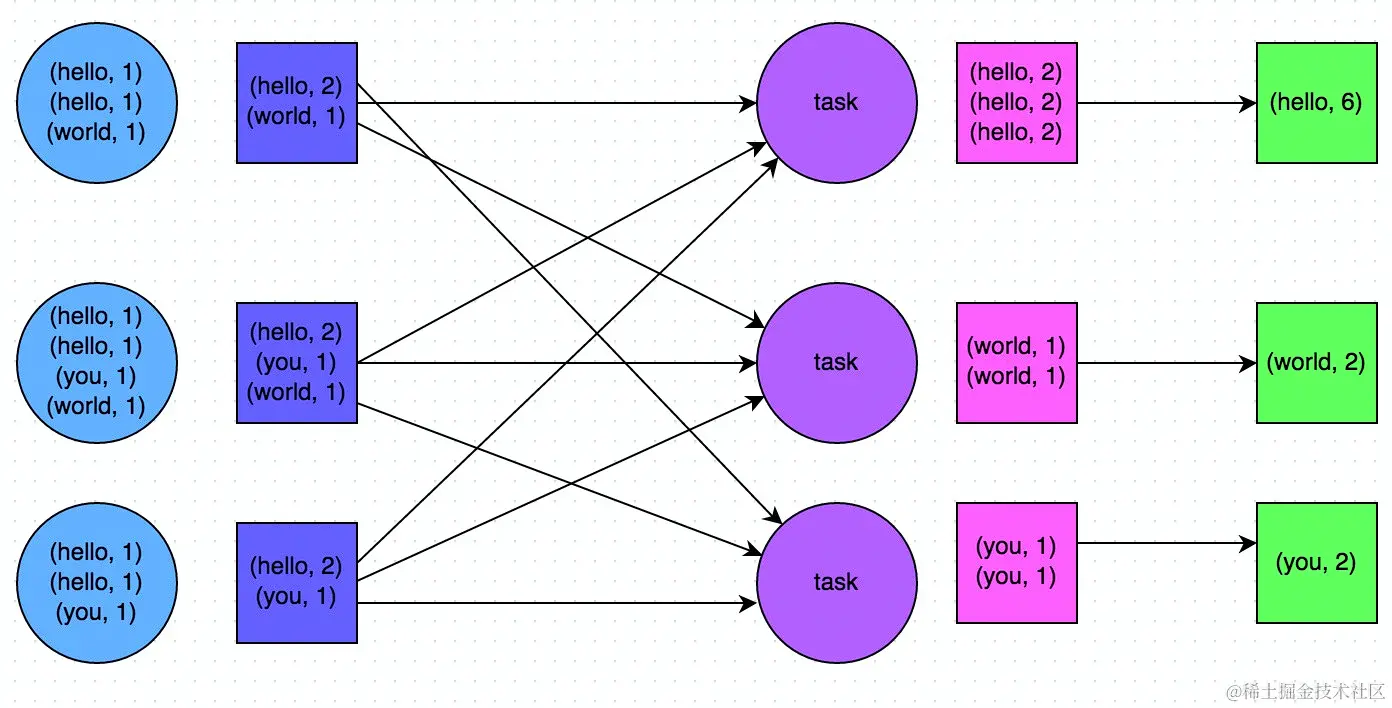

使用可以map-side预聚合的算子

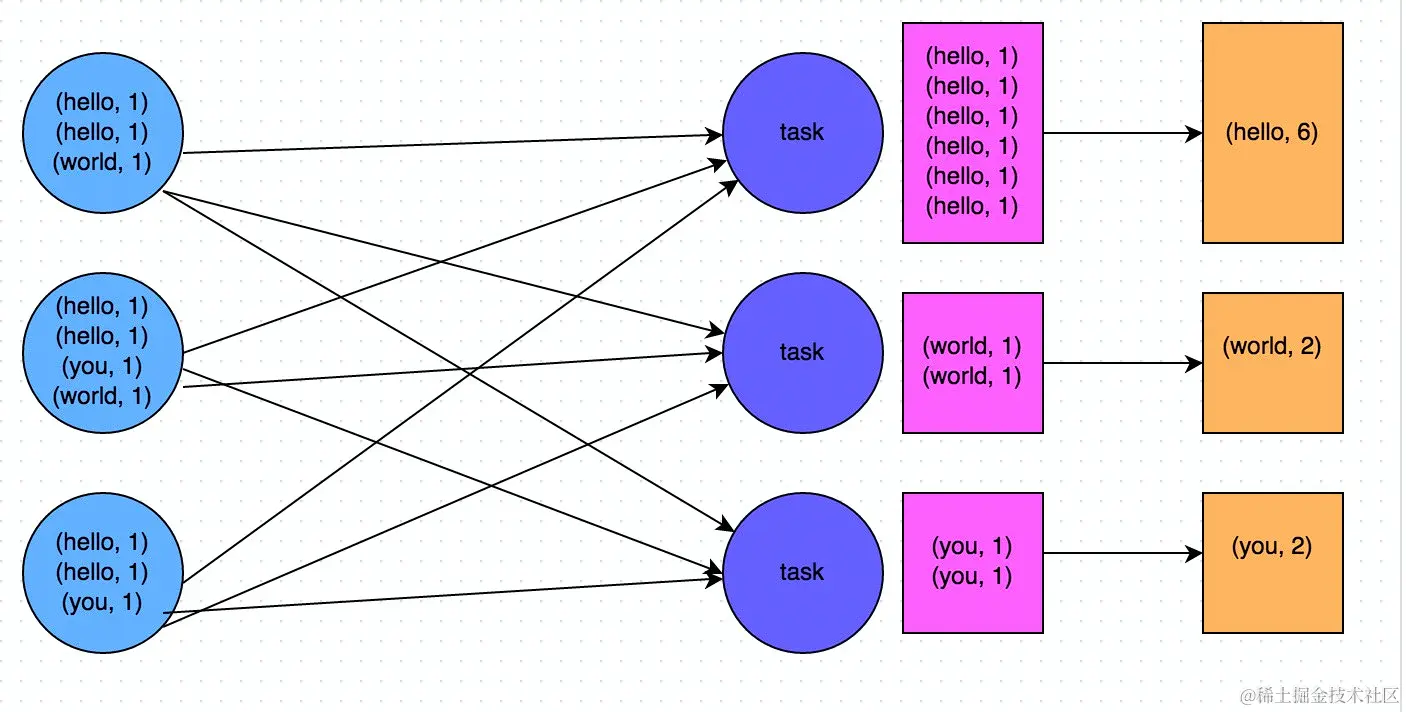

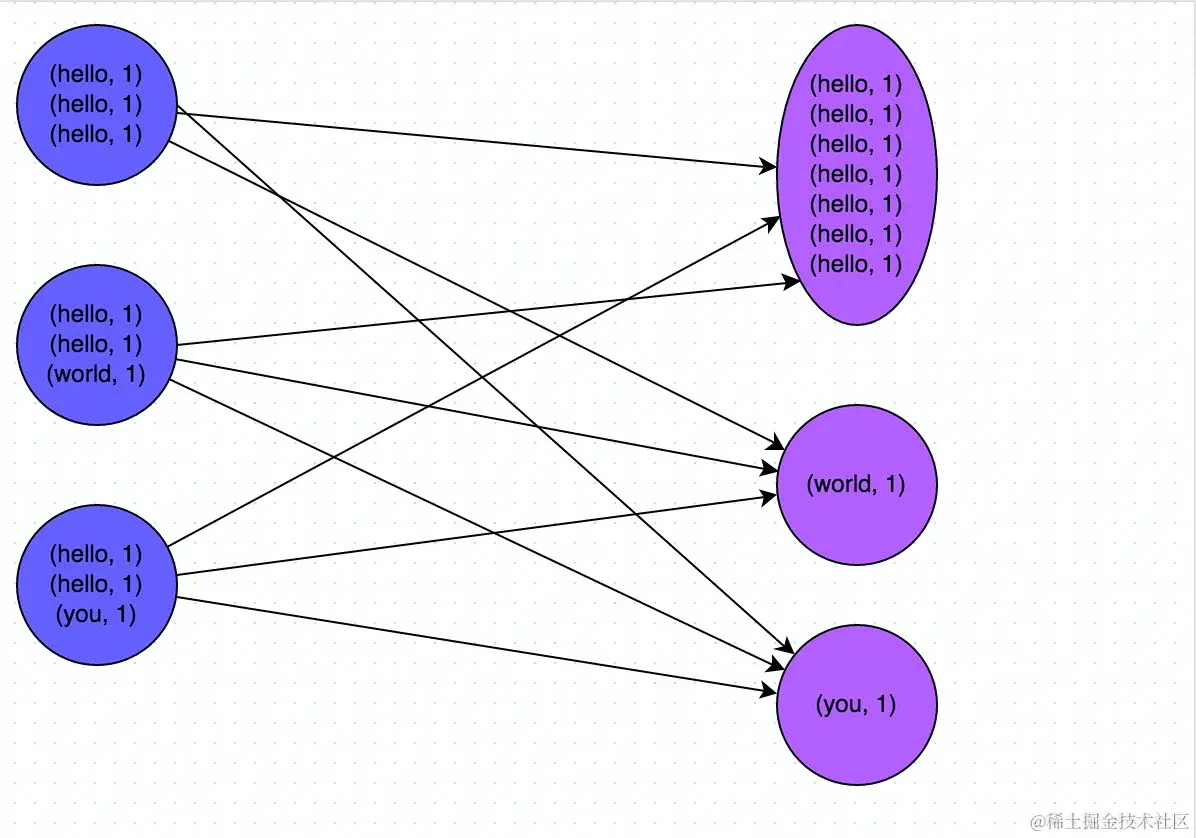

- 没有使用map-side预聚合前
- 使用map-side预聚合后
shuffle 参数优化

spark.default.parallelism && spark.sql.shuffle.partitions
spark.hadoopRDD.ignoreEmptySplits
spark.hadoop.mapreduce.input.fileinputformat.split.minsize
spark.sql.file.maxPartitionBytes
spark.sql.adaptive.enark.sql.adaptivetPostShufflelnputSize
spark.reducer.maxSizelnFlight
spark.reducer.maxReqslnFlight
spark.reducer.maxBlockslnFlightPerAddress

Shuffle 倾斜优化

数据倾斜影响
- 作业运行时间变长
- Task OOM 导致作业失败

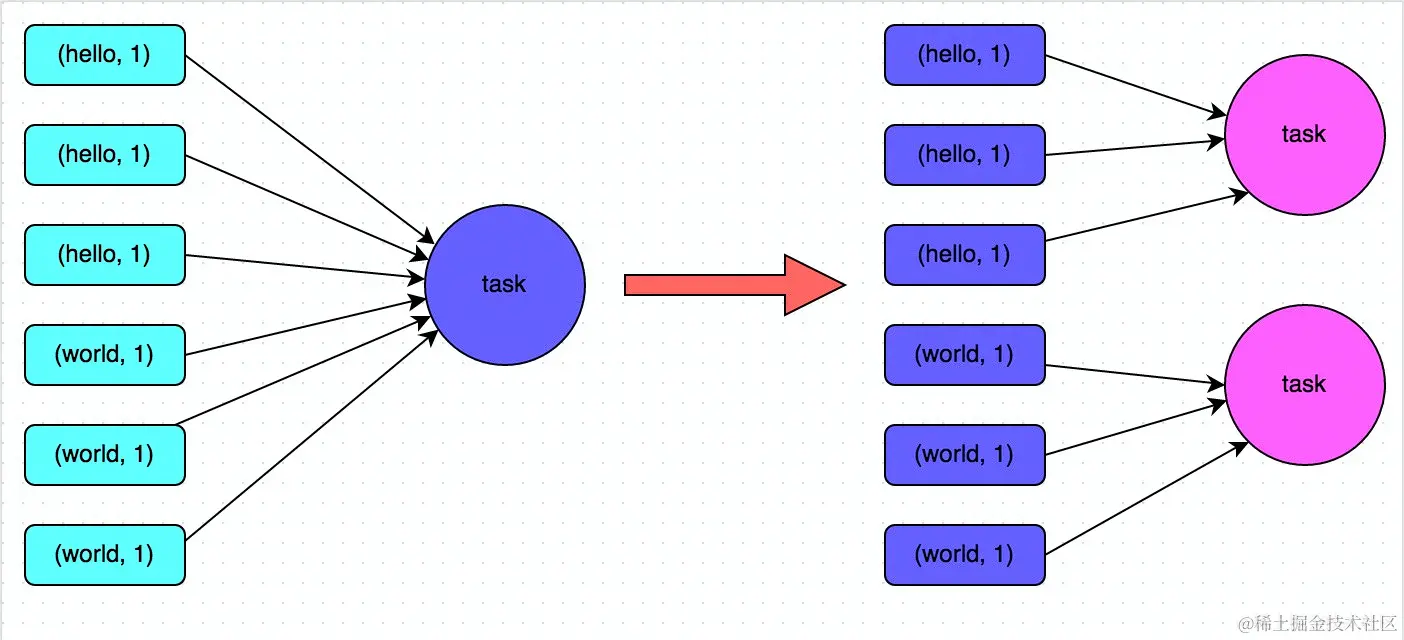

可以通过提高并行度解决
- 优点：足够简单
- 缺点：只缓解、不根治问题

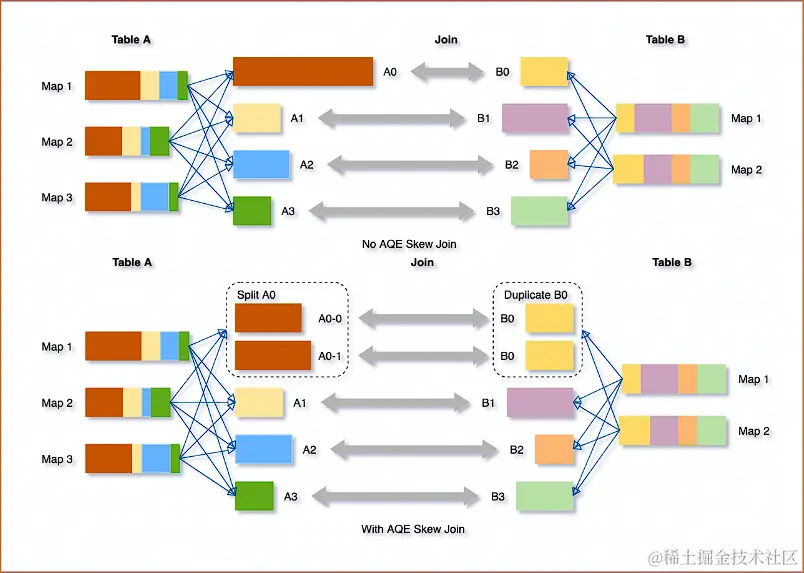

Spark AQE Skew Join：AQE 根据shuffle文件统计数据自动检测倾斜数据，将那些倾斜的分区打散成小的分区，然后各自进行join。

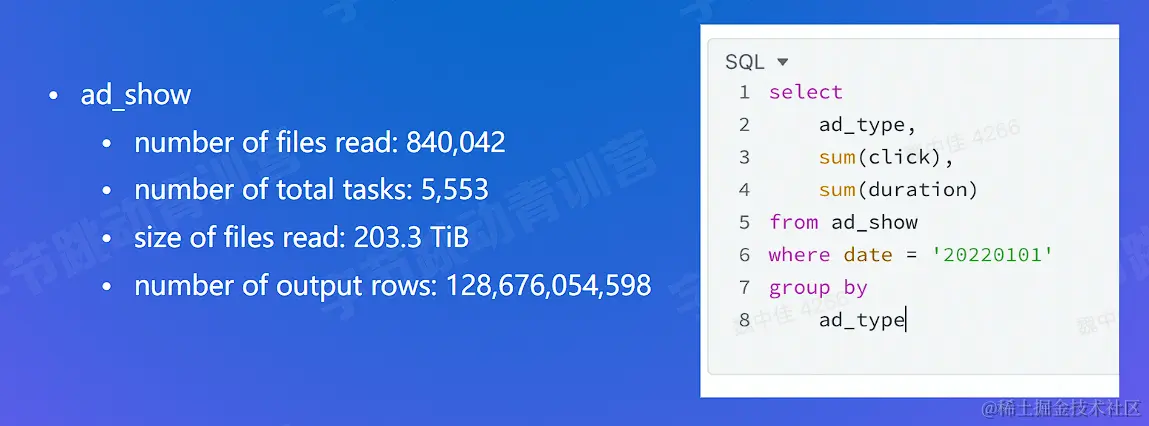

案例

优化前

spark.sql.adaptive.shuffle.targetPostShufflelnputSize: 64M -> 512M
spark.sql.files.maxPartitionBytes: 1 G - > 40G

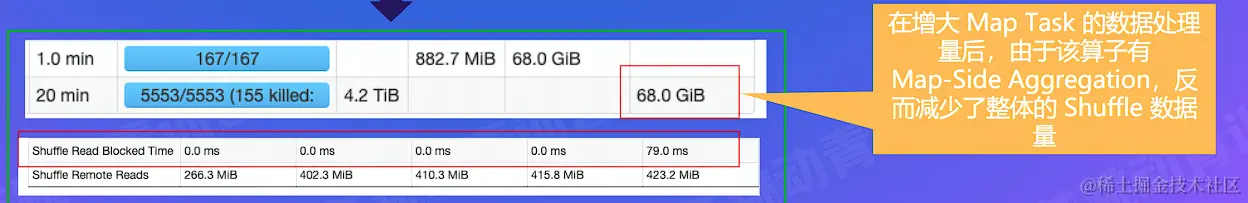

优化后

Push Shuffle

为什么需要Push Shuffle?

Shuffle阶段常见问题

数据存储在本地磁盘，没有备份
IO 并发：大量 RPC 请求（M*R）
IO 吞吐：随机读、写放大（3X）
GC 频繁，影响 NodeManager

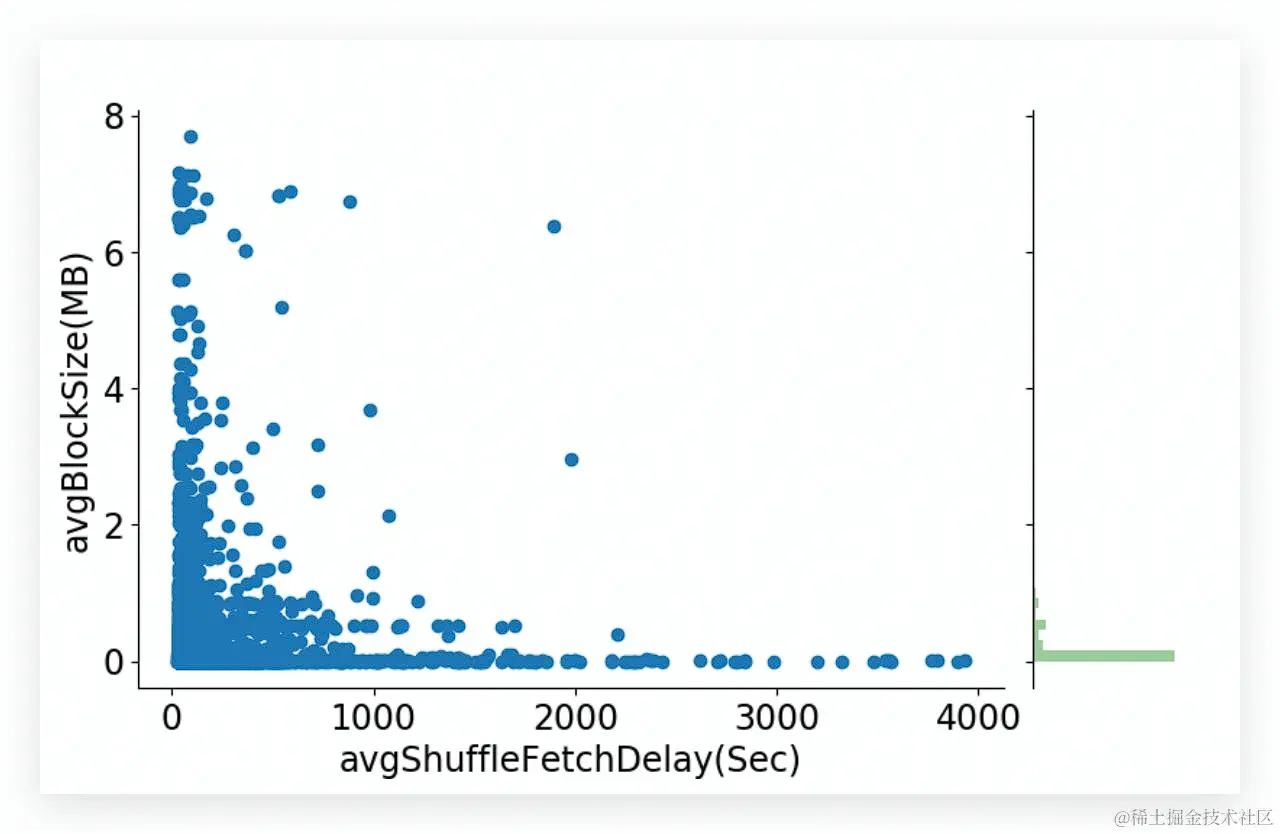

Avg IO size太小，造成了大量的随机IO，严重影响磁盘的吞吐
M*R次读请求，造成大量的网络连接，影响稳定性

Push Shuffle 的实现

为了优化该问题，有很多公司都做了思路相近的优化，push shuffle

Facebook： cosco
LinkedIn：magnet
Uber：Zeus
Alibaba： RSS
Tencent： FireStorm
Bytedance： Cloud Shuffle Service
Spark3.2： push based shuffle

Magnet 实现原理

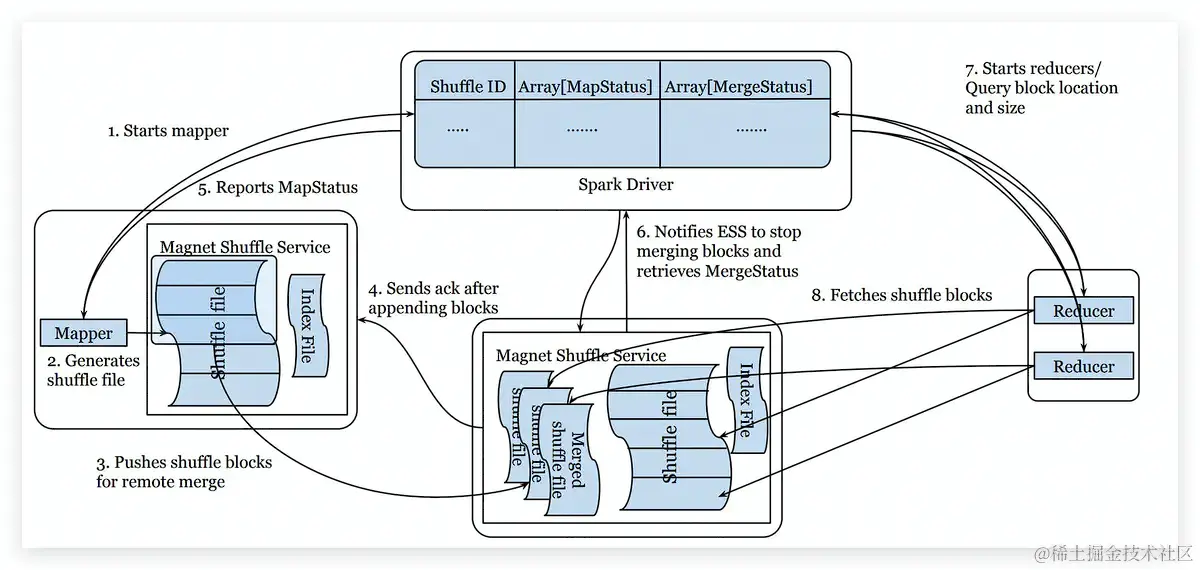

Magnet主要流程

主要为边写边push的模式，在原有的shuffle基础上尝试push聚合数据，但并不强制完成，读取时优先读取push聚合的结果，对于没有来得及完成聚合或者聚合失败的情况，则fallback到原模式。

Spark driver组件，协调整体的shuffle操作
map任务的shuffle writer过程完成后，增加了一个额外的操作push-merge，将数据复制一份推到远程shuffle服务上
magnet shuffle service是一个强化版的ESS。将隶属于同一个shuffle partition的block，会在远程传输到magnet 后被merge到一个文件中
reduce任务从magnet shuffle service 接收合并好的shuffle数据

bitmap:存储已merge的mapper id，防止重复merge
position offset:如果本次block没有正常merge，可以恢复到上一个block的位置
currentMapId: 标识当前正append的block，保证不同mapper 的block能依次 append

Magnet 可靠性

如果Map task输出的Block没有成功Push到magnet上，并且反复重试仍然失败，则reduce task直接从ESS上拉取原始block数据
如果magnet上的block因为重复或者冲突等原因，没有正常完成merge的过程，则reduce task直接拉取末完成merge的block
如果reduce拉取已经merge好的block失败，则会直接拉取merge前的原始block
本质上，magnet中维护了两份shuffle数据的副本

Cloud Shuffle Service

Cloud Shuffle Service 思想

IO集合：所有Mapper的同一Partition数据都远程写到同一个文件(或者多个文件)
备份：HDFS太重，使用双磁盘副本（成本低、速度快)
写入速度：主从InMemory副本,异步刷盘，极小的失败几率去换取高速写入速度

Cloud Shuffle Service 架构

Zookeeper WorkerList [服务发现]
CSS Worker [Partitions / Disk | Hdfs]
Spark Driver [集成启动 CSS Master]
CSS Master [Shuffle 规划 / 统计]
CSS ShuffleClient [Write / Read]
Spark Executor [Mapper + Reducer]

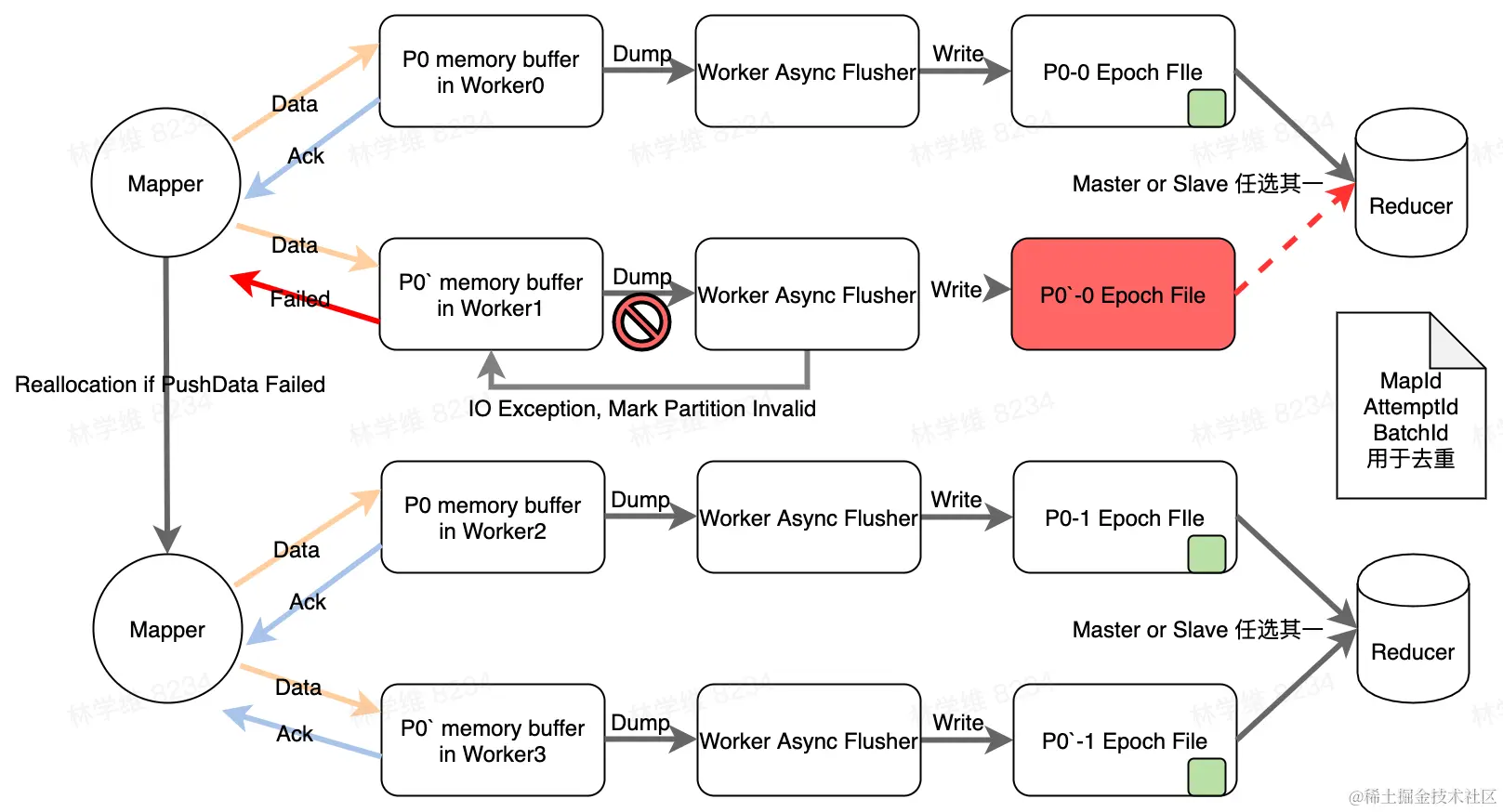

Cloud Shuffle Service 读写流程

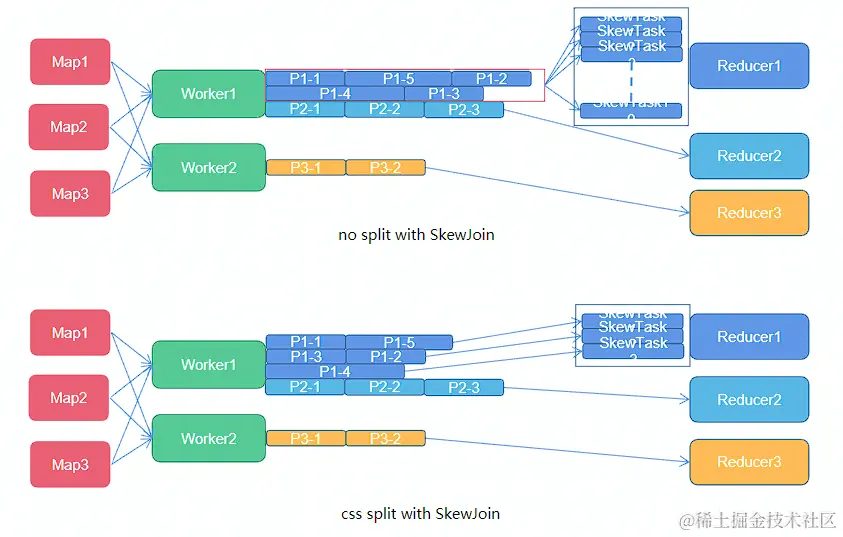

Cloud Shuffle Service AQE

一个Partition会最终对应到多个Epoch file，每个EPoch 目前设置是 512MB

在聚合文件时主动将文件切分为若干块，当触发AQE时，按照已经切分好的文件块进行拆分。
