Flink流式计算

Flink是目前最主流的流式计算引擎，下面我们主要如下几个部分来对Flink进行介绍：Flink概述、Flink架构、Flink流批一体化、Flink容错机制、Flink窗口函数实现。

Flink概述

Apache Flink诞生背景

大数据诞生：无法在一定时间内使用常规软件工具对其进行获取、存储、管理和处理的数据集合。大数据具有4V特点：Volume（海量化）、Velocity(快速化）、Variety（多样性）、Value(价值化）——大数据是海量快速增长且价值密度低的多样化数据

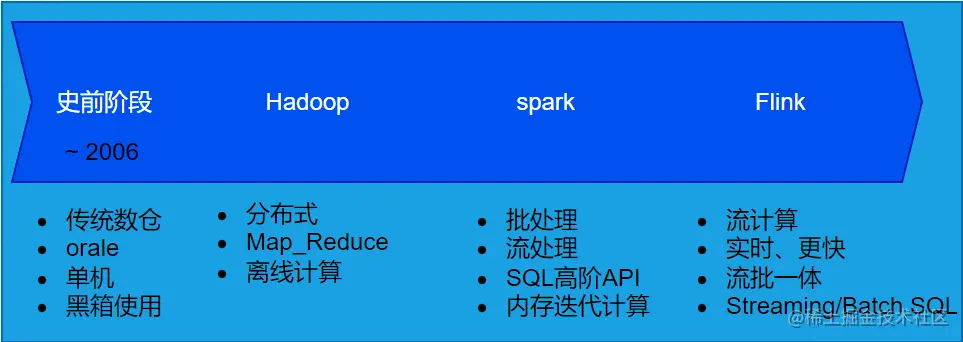

大数据技术进程：大数据经历史前阶段-离线计算-批处理-流式计算几个阶段，最终进入流式计算时代

为什么需要流式计算？大数据具有低密度价值的特点，数据量很大，价值也很大，但是价值密度很低，而大数据实时性带来的价值更大，比如说：监控场景、金融分控、实时推荐等。

Apache Flink优势

流式计算引擎对比目前Flink在一致性保证，延迟，吞吐，容错，支持等方面都有一定优势。

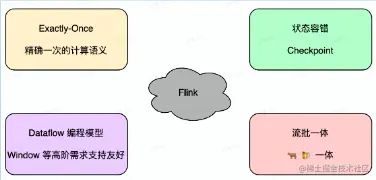

Flink技术特点：Flink具有窗口等高阶需求支持，流批一体而且很不错的容错机制（状态容错，Exactly-Once)等特点

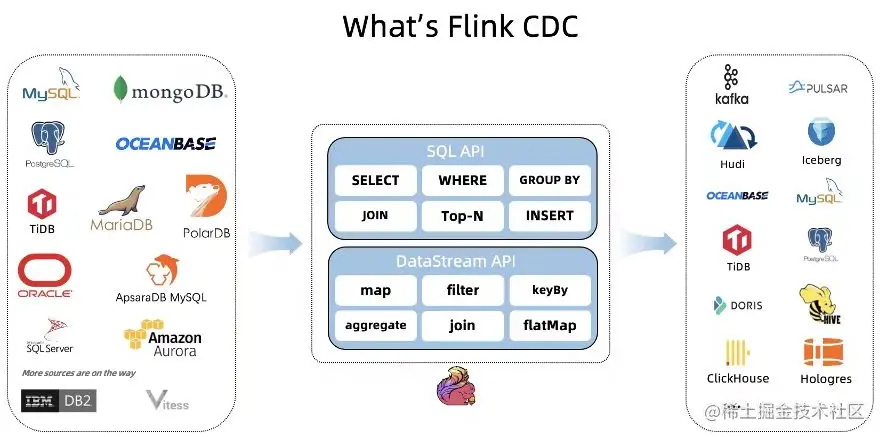

Apache Flink开源生态圈 Flink目前支持大部分关系型数据库、消息中间件、大数据存储作为数据源，内部提高SQL、DataStream、pyFlink等方式来进行计算开发。同时Flink还支持主流的k8s进行资源管理，上层还是支持FlinkML等进行机器学习相关计算。

Flink架构

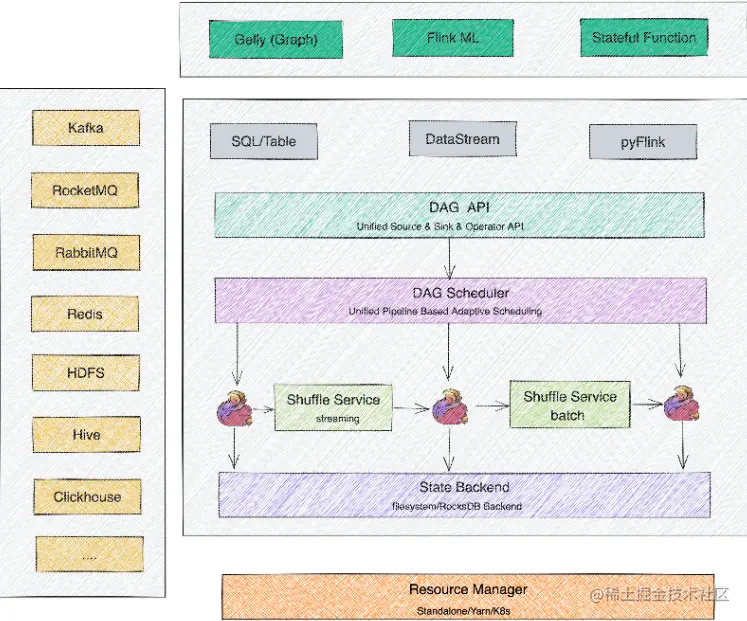

Flink分层架构从下到上Flink主要分层资源调度层、状态存储层、执行引擎（Runtime)层以及SDK层

资源调度层：Flink可以支持部署多种环境（Standalone、K8s、Yarn)
状态存储层：负责存储算子的状态信息
执行引擎层：执行引擎层提供统一的DAG API，用于描述数据处理的Pipeline，无论是流还是批，都会转化为DAG图，调用层再将DAG转换为分布式环境下的Task，Task之间通过Shfulle传输数据
SDK层：Flink的SDK目前只支持三类，SQL/Table(表数据)、DataStream、Python(pyflink)

Flink整体架构

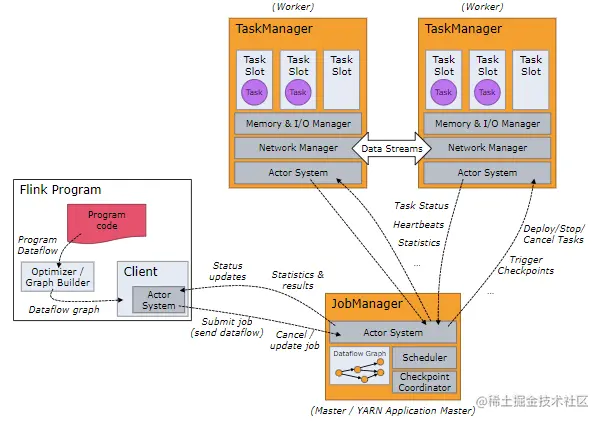

整体架构：一个Flink集群，主要包含一下两个核心组件：JobManager(JM),负责整个任务的协调工作包括：调度task、触发协调Task做Checkpoint、协调容错恢复等

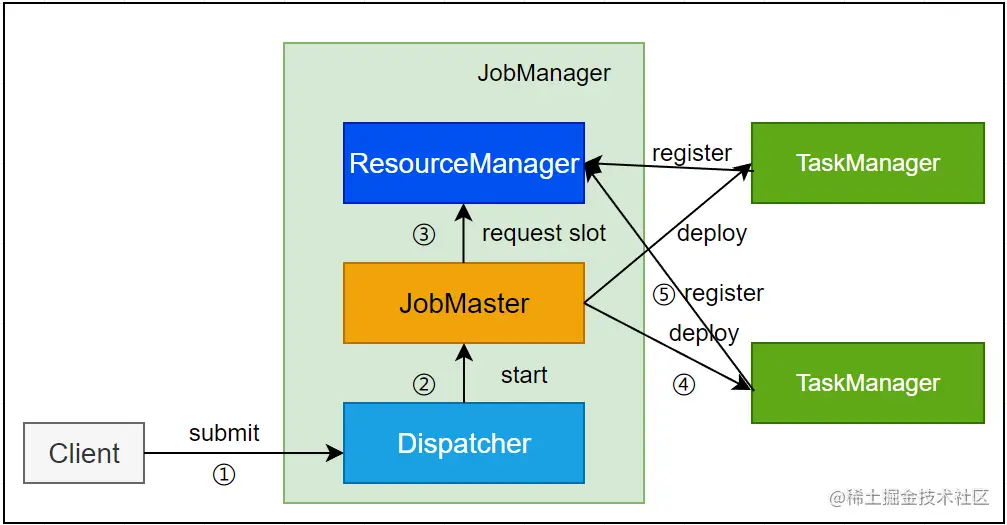

JobManager：协调 Flink 应用程序的分布式执行。它决定何时调度下一个 task（或一组 task）、对完成的 task 或执行失败做出反应、协调 checkpoint、并且协调从失败中恢复等等。这个进程由三个不同的组件组成：Dispatcher：提供了一个 REST 接口，用来提交 Flink 应用程序执行，并为每个提交的作业启动一个新的 JobMaster。它还运行 Flink WebUI 用来提供作业执行信息。JobMaster：负责管理单个JobGraph的执行，管理一个job的整个生命周期，会向ResourceManager申请slot，并调度task任务到对应的TM上。Flink 集群中可以同时运行多个作业，每个作业都有自己的 JobMaster。ResourceManager：负责 Flink 集群中的资源提供、回收、分配 Task manager拉起之后会向RM注册。它管理 task、slots，这是 Flink 集群中资源调度的单位。Flink 为不同的环境和资源提供者（例如YARN、Kubernetes 和 standalone 部署）实现了对应的 ResourceManager。
TaskManager：执行作业流的 task，并且缓存和交换数据流。每一TaskManager都是JVM进程，并且可以在独立的线程中执行一个或者多个任务。要控制接受任务数量，可以调节slot（至少一个）。在TaskManager 中资源调度的最小单位是 task slot。TaskManager 中 task slot 的数量表示并发处理 task 的数量。对于分布式执行，Flink 将算子的 subtasks 链接成 tasks，每个task由一个线程执行。将算子链接成 task 是个有用的优化：它减少线程间切换、缓冲的开销，并且减少延迟的同时增加整体吞吐量。分配资源意味着subtask不会与其他作业的subtask竞争托管内存，注意此处没有 CPU 隔离。

Flink架构优化

流/批/OLAP支持

三个业务场景特点

流式计算	批式计算	交互式分析
实时计算	离线计算	OLAP
延迟在秒级以内	处理时间为分钟到小时级别甚至天级别	处理时间秒级
0 ~ 1s	10s ~ 1h+	1 ~ 10s
广告推荐、金融分控	推荐引擎构建索引、批式数据分析	数据分析BI报表

三种业务场景的解决方案挑战

模块	流式计算	批式计算	交互式分析(OLAP)
SQL	Yes	Yes	Yes
实时性	高、处理延迟毫秒级别	低	高、查询延迟在秒级，且要求高并发查询
容错能力	高	中，大作业失败重跑代价高	No,失败重跑即可
状态	高	No	No
准确性	Exactly Once,要求高，重跑需要恢复状态	Exactly Once,失败重跑即可	Exactly Once,失败重跑即可
扩展性	Yes	Yes	Yes

三种业务场景可以用一套引擎解决吗？

批式计算是流式计算的特例，Everything is Streams,有界数据集（批式数据）也是一种数据流、特殊的数据流;OLAP计算是一种特殊的批式计算，它的并发和实时性要求比较高，其他情况比普通批式作业没有特别大区别。

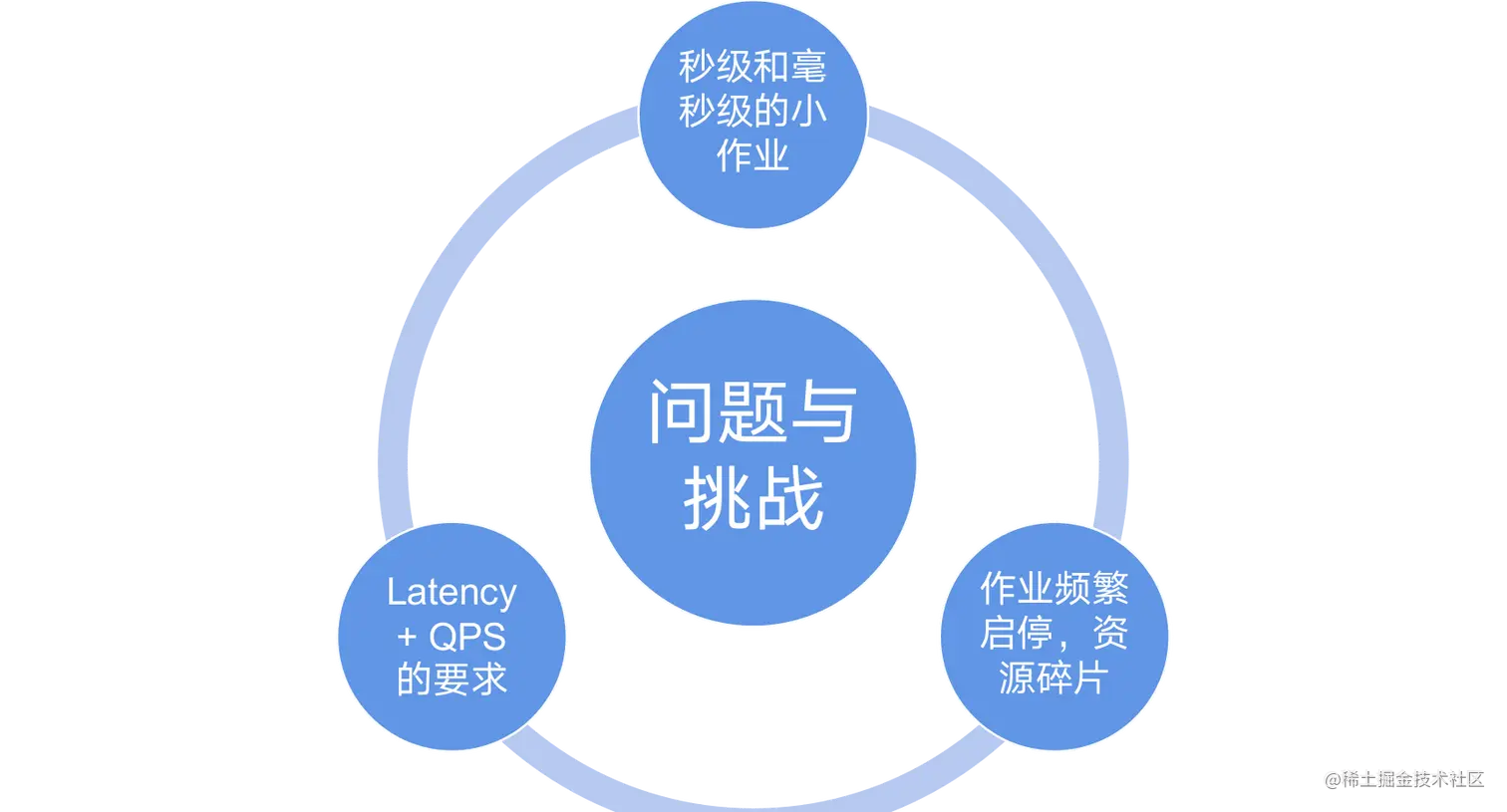

待解决问题

Btach场景需求	OLAP场景需求
流批一体支持	短查询作业场景
1. Unify DataStream API	1. 高并发支持
2. Scheduler	2. 极致处理性能
3. Shuffle Service
4. Failover Recovery

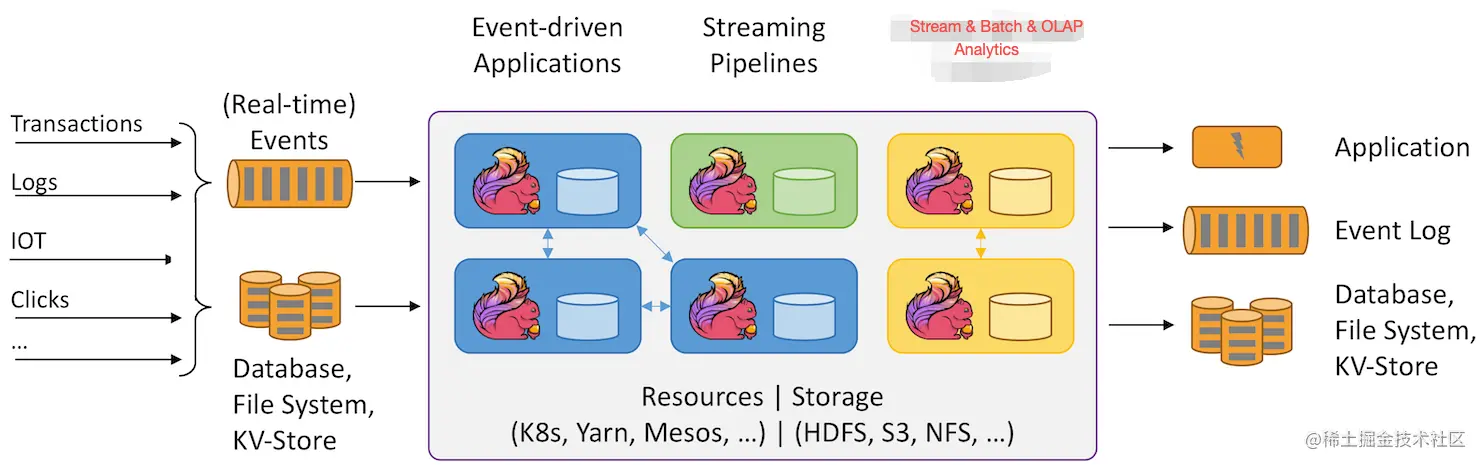

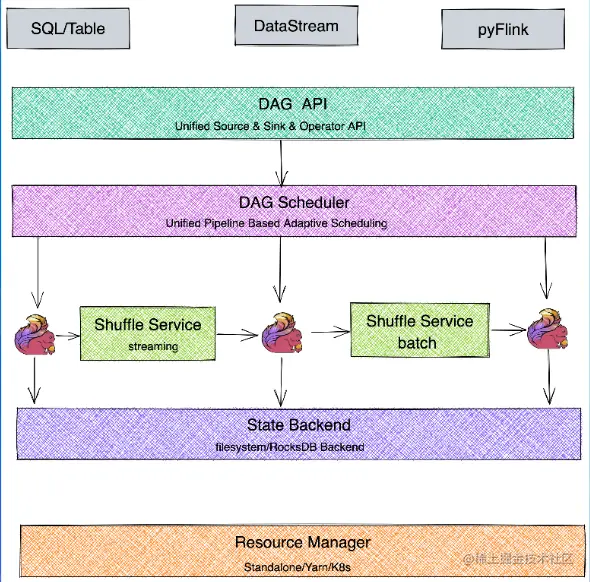

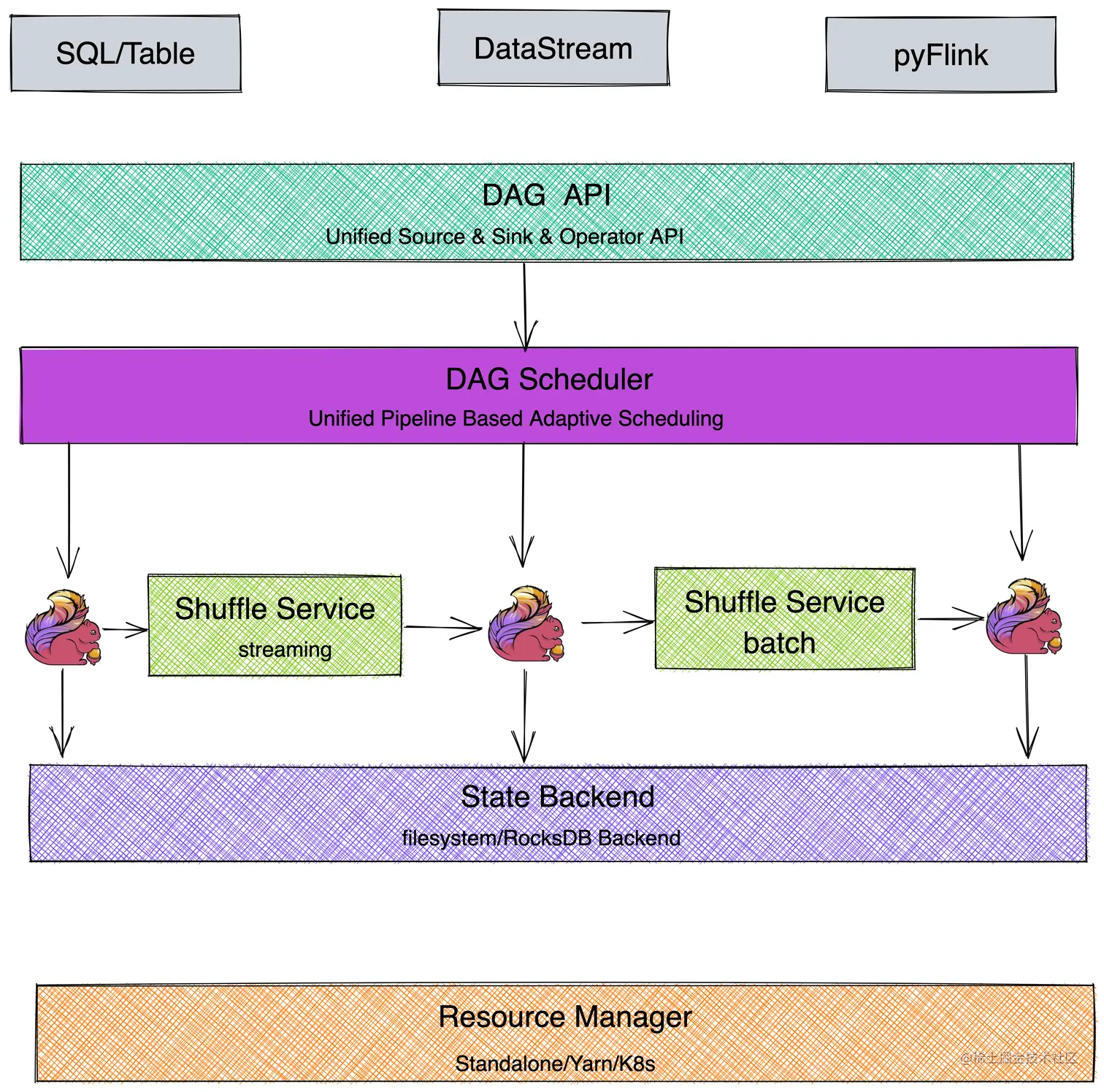

Apache Flink 最终架构设想：

Flink作业示例

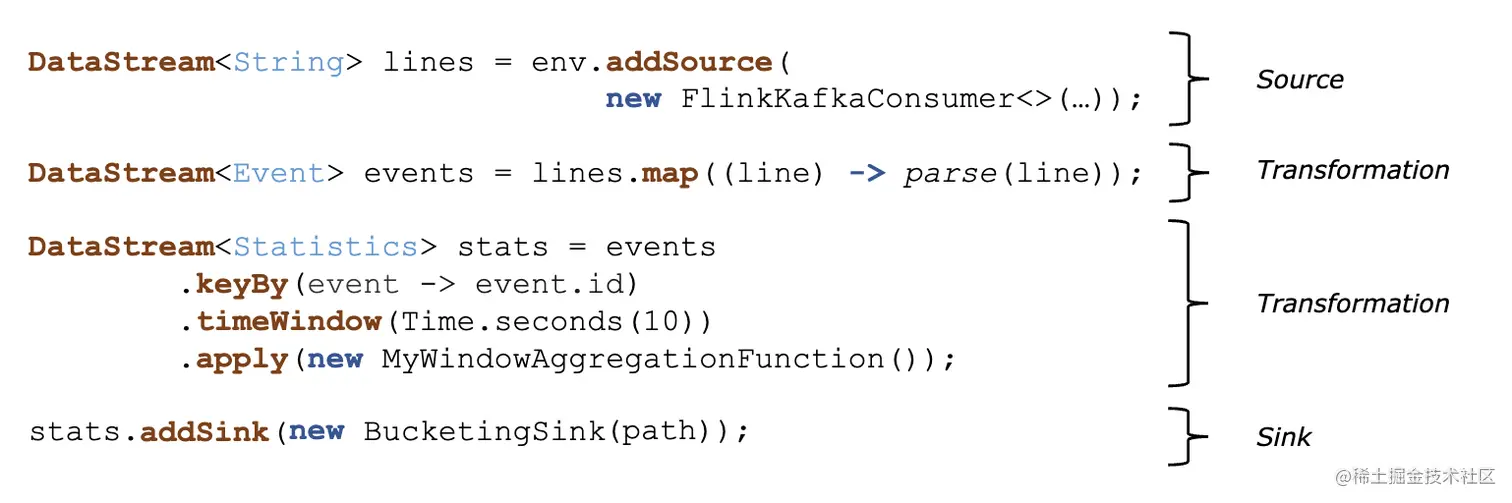

WordCount示例，从kafka中读取一个实时数据流，没10s统计一次单词出现次数，实现代码如下：

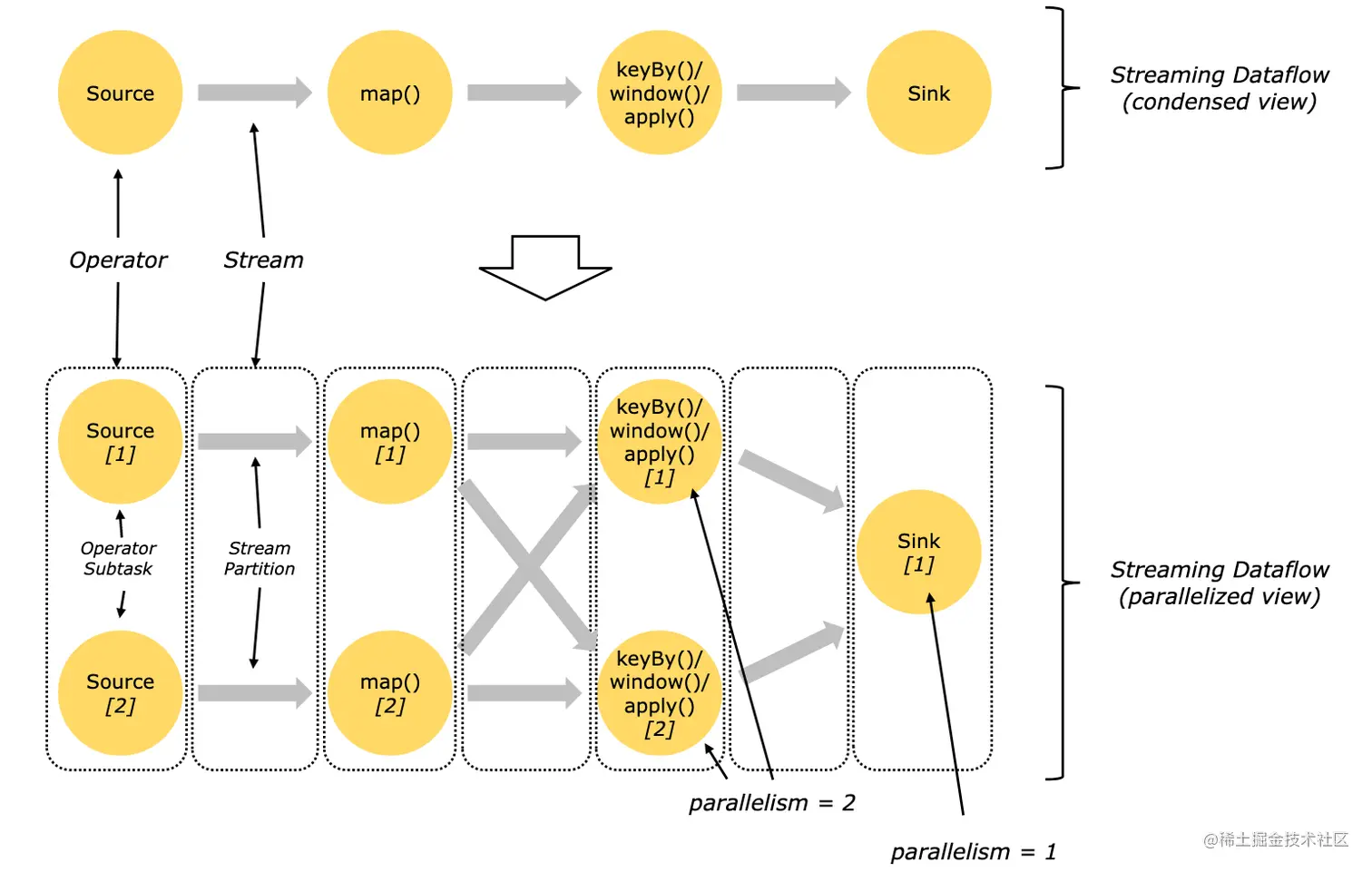

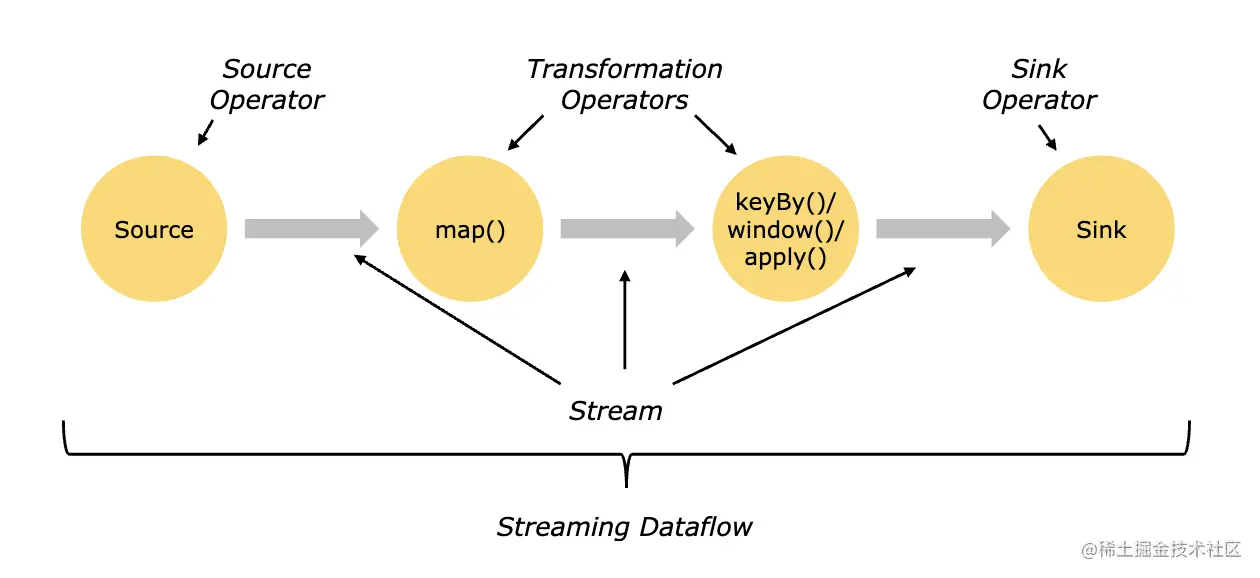

将业务逻辑转换为一个Streaming DataFlow Graph

假设作业的sink算子的并发配置为1，其他算子并发为2将上面的Streaming DataFlow Graph转为Parallel Dataflow(内部叫Execution Graph)

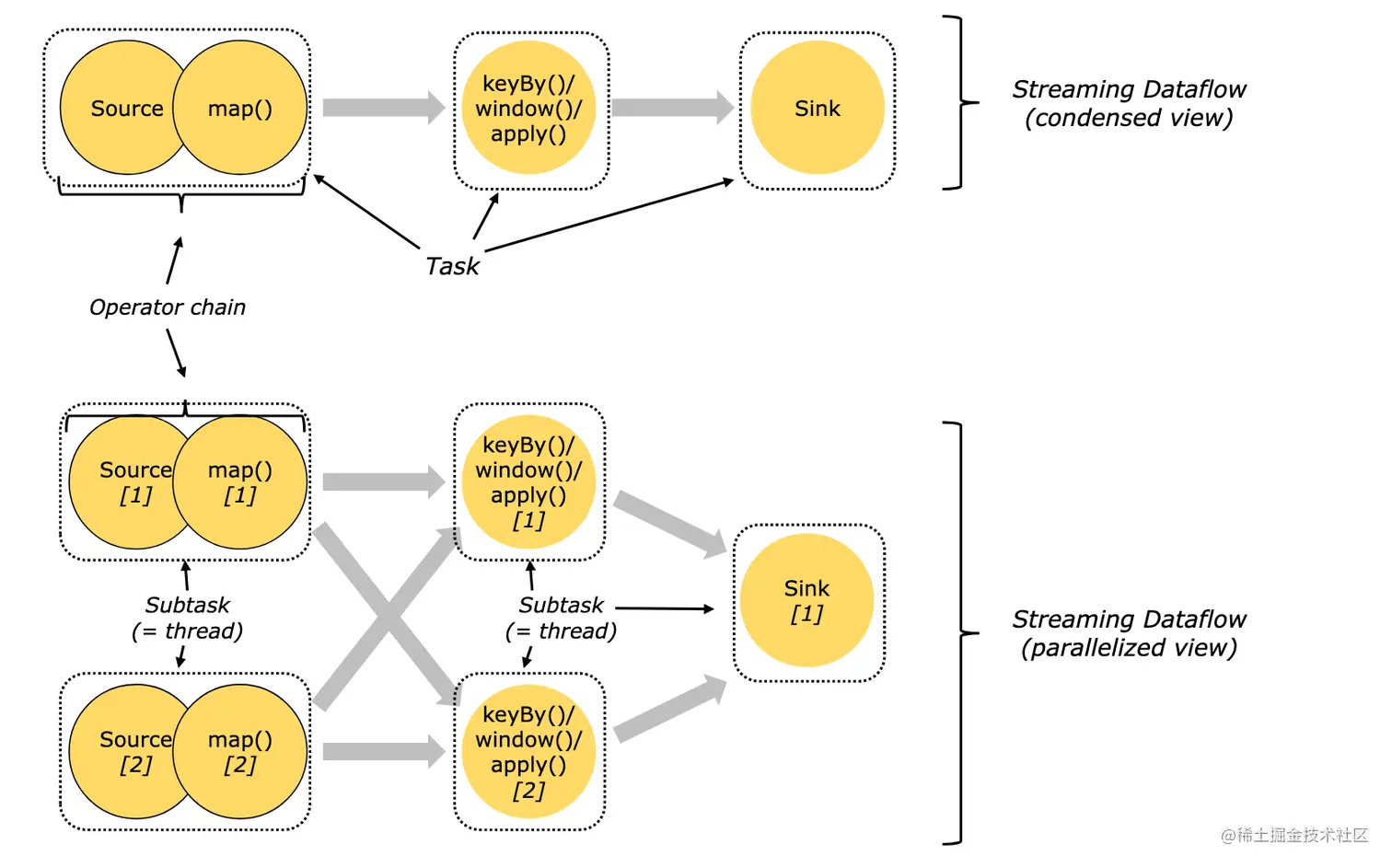

为了更有效地分布式执行，Flink会尽可能地将不同地operator链接（chain）在一起形成SubTask。每个SubTask可以在一个线程中执行，内部叫做Operator Chain,如下图的source和map算子可以chain在一起

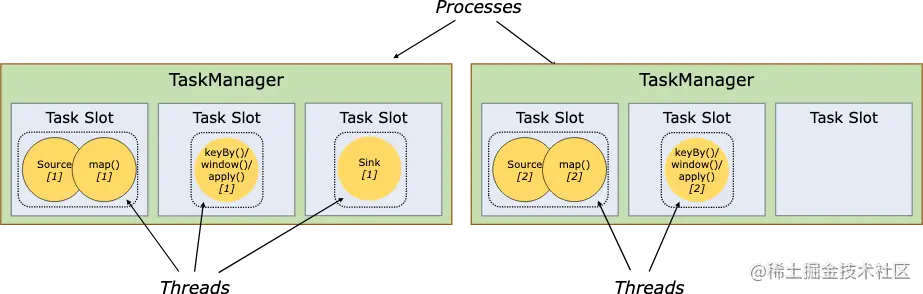

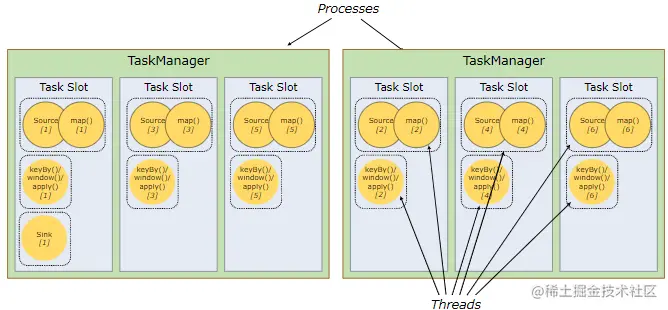

最后将上面的Task调度到具体的TaskManager中的slot执行，一个Slot只能运行同一个task的SubTask

Flink流批一体化

为什么要流批一体化

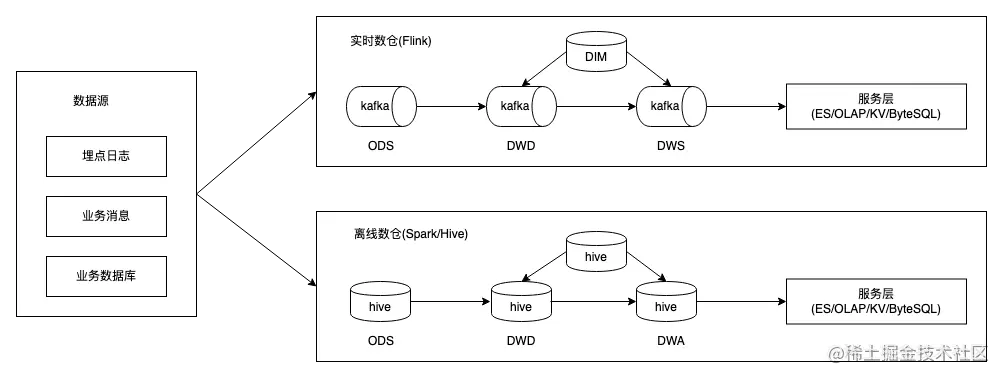

业务需求：比如说我们业务需要实时统计一个短视频的播放量、点赞数，实时观看人数等；同时还需要按天统计创作者的一些数据信息
架构痛点：人工成本比较高：批、流两套系统，相同逻辑需要开发两遍;数据链路冗余：本身计算内容是一致的，由于是两套链路，相同的逻辑需要运行两遍，造成一定的资源浪费;数据口径不一致：两套系统，两套算子，两套UDF,通常会产生不同程度的误差，这些误差会给业务带来非常大的困扰;

流批一体的挑战

流批业务场景特点不同

流式计算	批式计算
实时计算	离线计算
延迟在秒级以内	处理时间为分钟到小时级别，甚至天级别
0 ~ 1s	10s ~ 1h+
广告推荐、金融分控	搜索引擎构建索引、批式数据分析

批式计算与流式计算核心区别

维度	流式计算	批式计算
数据流	无限数据流	有限数据流
时延	低延迟、业务会感知运行中的情况	实时性要求不高，会关注最终结果产出时间

Flink如何做到流批一体

批式计算是流式计算的特例，Everything is Streams，有界数据流（批式数据）也是一种数据流、一种特殊的数据流;理论上使用一套引擎架构来解决流式计算和批式计算，只是对不同场景支持相应扩展性，并允许做不同的优化策略。

Flink在架构设计上针对SQL层、DataStream API层、调度(Scheduler)层、Shuffle Service均完成对流和批的支持。

Flink模块对流批一体的支持

DataStream API层统一化，流批都可以使用DataStream API来开发;
Scheduler调度层架构统一，支持流批场景; Flink1.2之前支持一下两种调度模式： | 模式 | 特点 |场景| | --- | --- | --- | | EAGER | 申请一个作业所有资源，然后调度所有Task,所有Task之间采用Pipeline的方法进行通信 |Stream作业场景| | LAZY | 先调度上游，等待上游产生数据或结束后在调度下游，类似Spark的stage执行模式 | Batch作业场景 |

Pipeline Region 调度

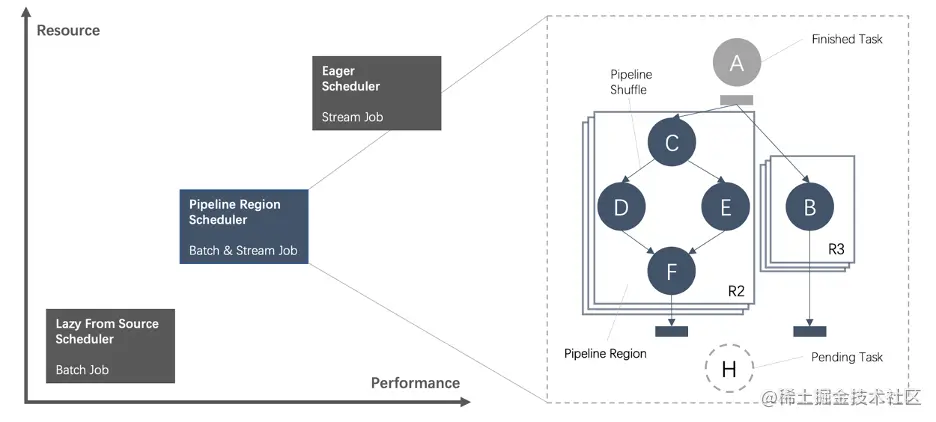

Pipleline的数据交换方式连接的Task构成一个Pipeline Regin;不管是流作业还是批作业，都是按照Pipleline Region粒度来申请资源和调度任务。（ALL_EDGES_BLOCKING,ALL_EDGES_PIPELINED)

Shuffle Service层对流批一体支持 Shuffle概念：在分布式计算中，用于连接上下游数据交互(衔接)的过程

Shuffle实现：基于文件的Pull Based Shuffle,比如Spark或MR,它的特点是具有较高的容错性，适合较大规模的批处理作业，由于是基于文件的，他的容错性和稳定性会更好一些;基于Pipeline的Push Based Shuffle,比如Flink、Storm、Presto等，它的特点是低延迟和高性能，但是由于因为shuffle数据没有存储下来，如果是batch任务的化，就需要进行重跑恢复;

流和批Shuffle之间的差异：Shuffle数据的生命周期：流作业的Shuffle数据与Task是绑定的，而批作业的Shuffle数据与Task是解耦的;Shuffle数据存储介质：流作业生命周期比较短，而且流作业为了实时性，Shuffle通常存储在内存中，批作业因为数据量比较大以及容错的需求，一般会存储在磁盘里;Shuffle的部署方式：流作业Shuffle服务和计算节点部署在一起，可以减少网络开销，从而减少latency，而批作业不同;

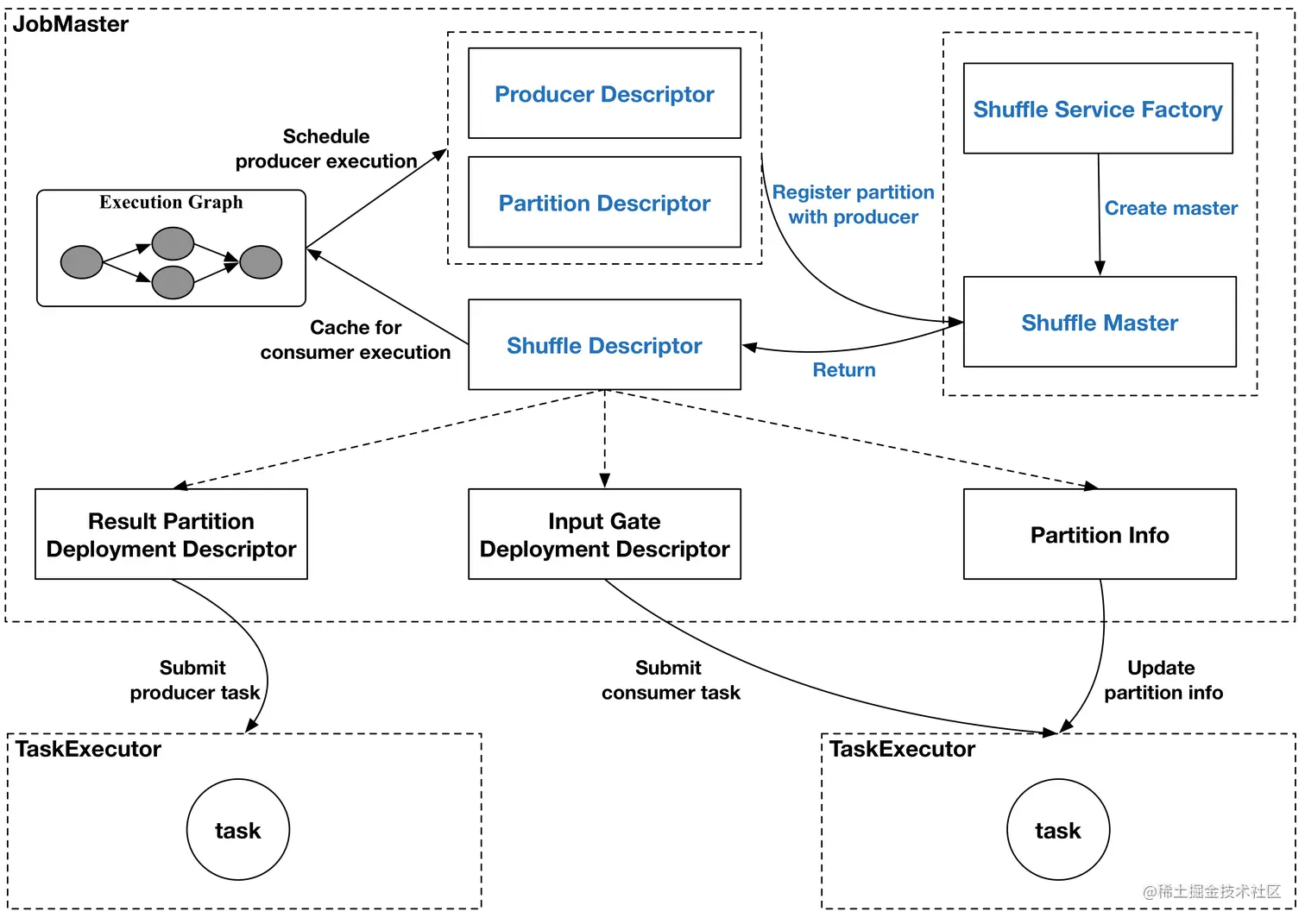

Flink流批一体实现：在Streaming和OLAP场景，为了性能需要，通常使用基于Pipeline的Shuffle(一个pipeline region);在Batch场景：一般使用Blocking的Shuffle模式;Flink为了统一在Streaming和Batch模式下的Shuffle架构，Flink实现了一个Puggable的Shuffle Service框架，抽象出一些公共模块;Shuffle Service Flink开源社区的支持——Netty Shuffle Service,Remote Shuffle Service(pipeline模式走remote性能反而下降）

Flink容错机制

数据流与动态表

传统SQL与流处理

特征	SQL	流处理
处理数据的有界性	处理的表是有界的	流是一个无界元组序列
处理数据的完整性	执行查询可以访问完整的数据	执行查询无法访问所有的数据
执行时间	批处理查询产生固定大小结果后终止	查询不断更新结果，永不终止

数据流与动态表的转换

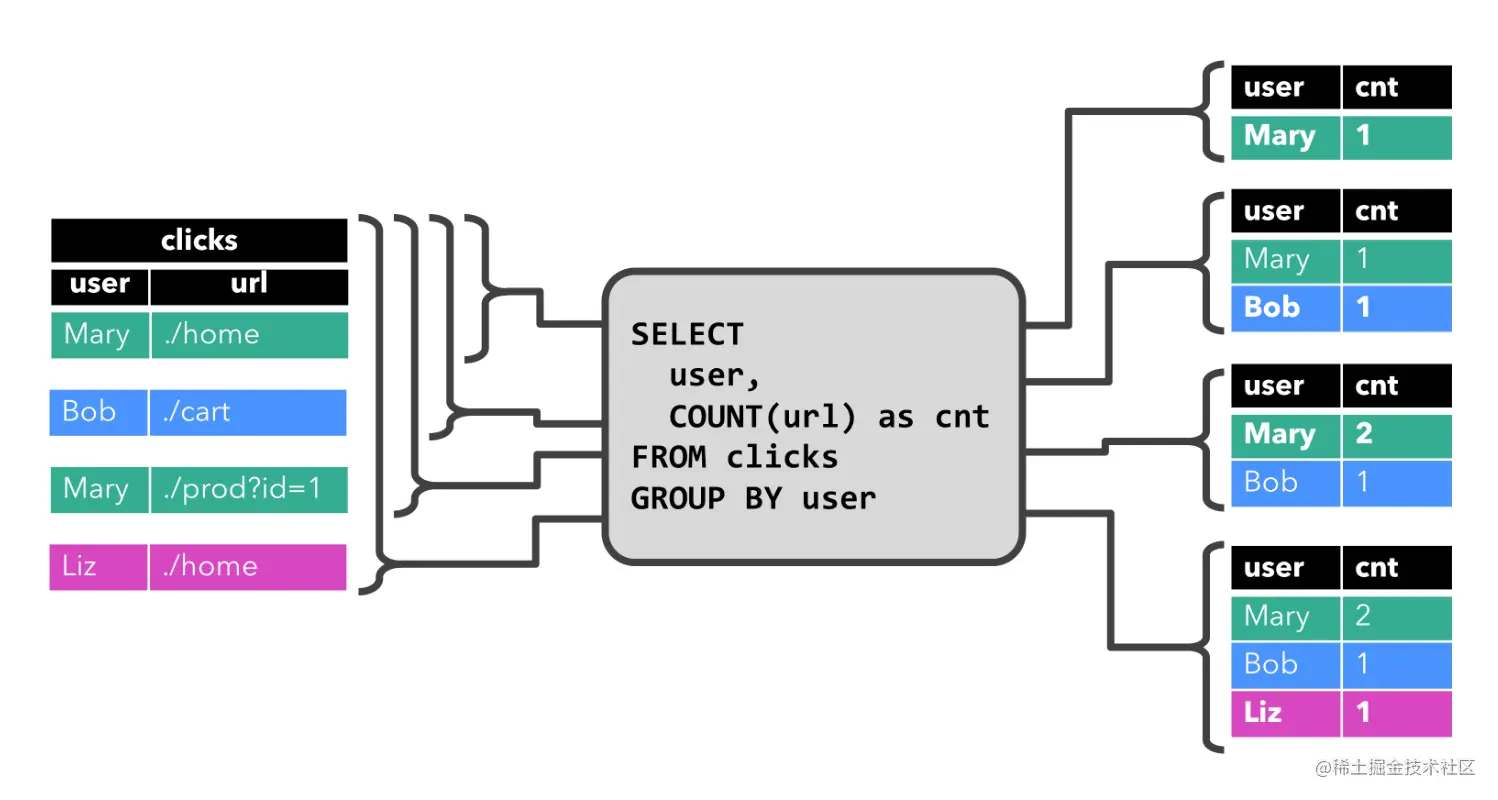

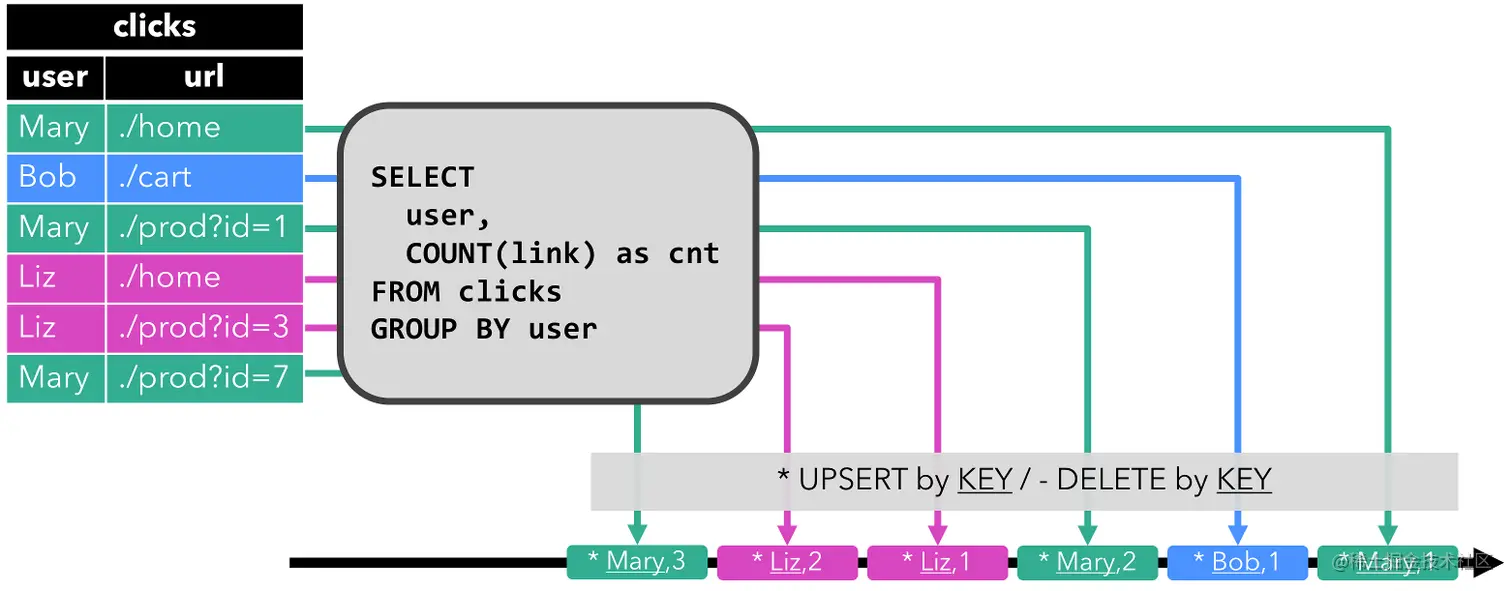

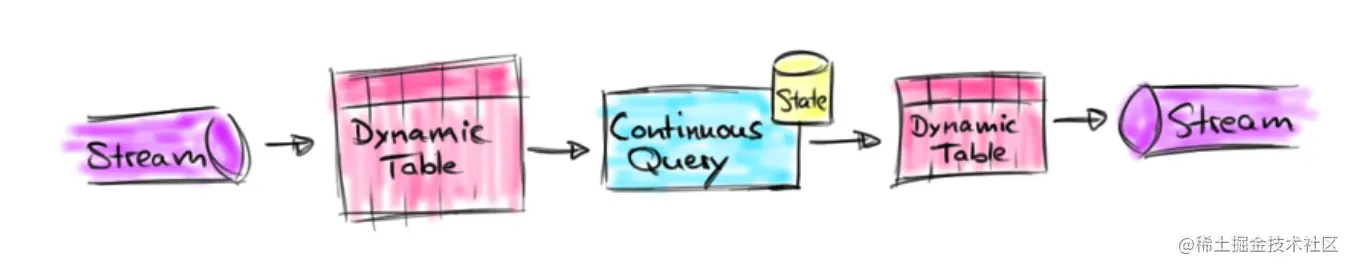

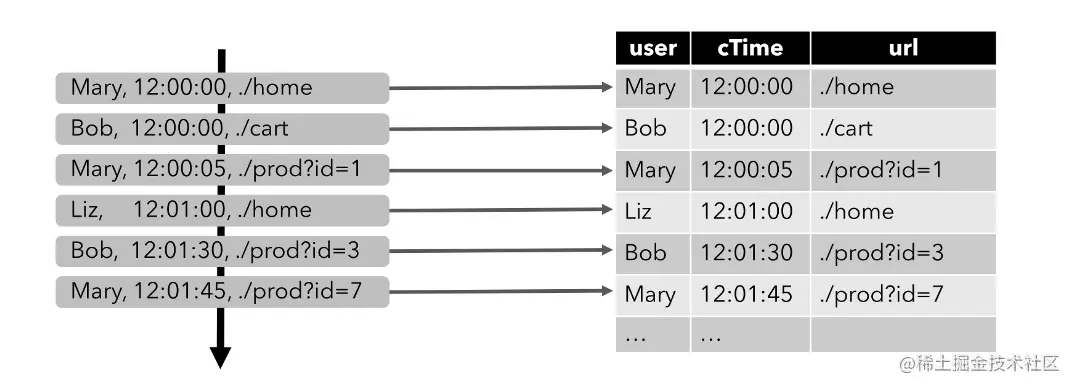

流——>表：动态表与表示批处理数据的静态表不同，动态表是随着时间改变的; 动态表->动态表：查询永不终止，查询结果会不断更新，产生新的动态表。需要存储每一个用户的URL计数(状态)，以便增加该计数并在输入表接收新行时发送新结果。

总结：数据流和动态表之间转化，在数据流的查询不会终止，查询可能会有状态，用来不断更新查询的结果。查询结果出现故障怎么办？Flink容错机制

Flink容错机制-语义

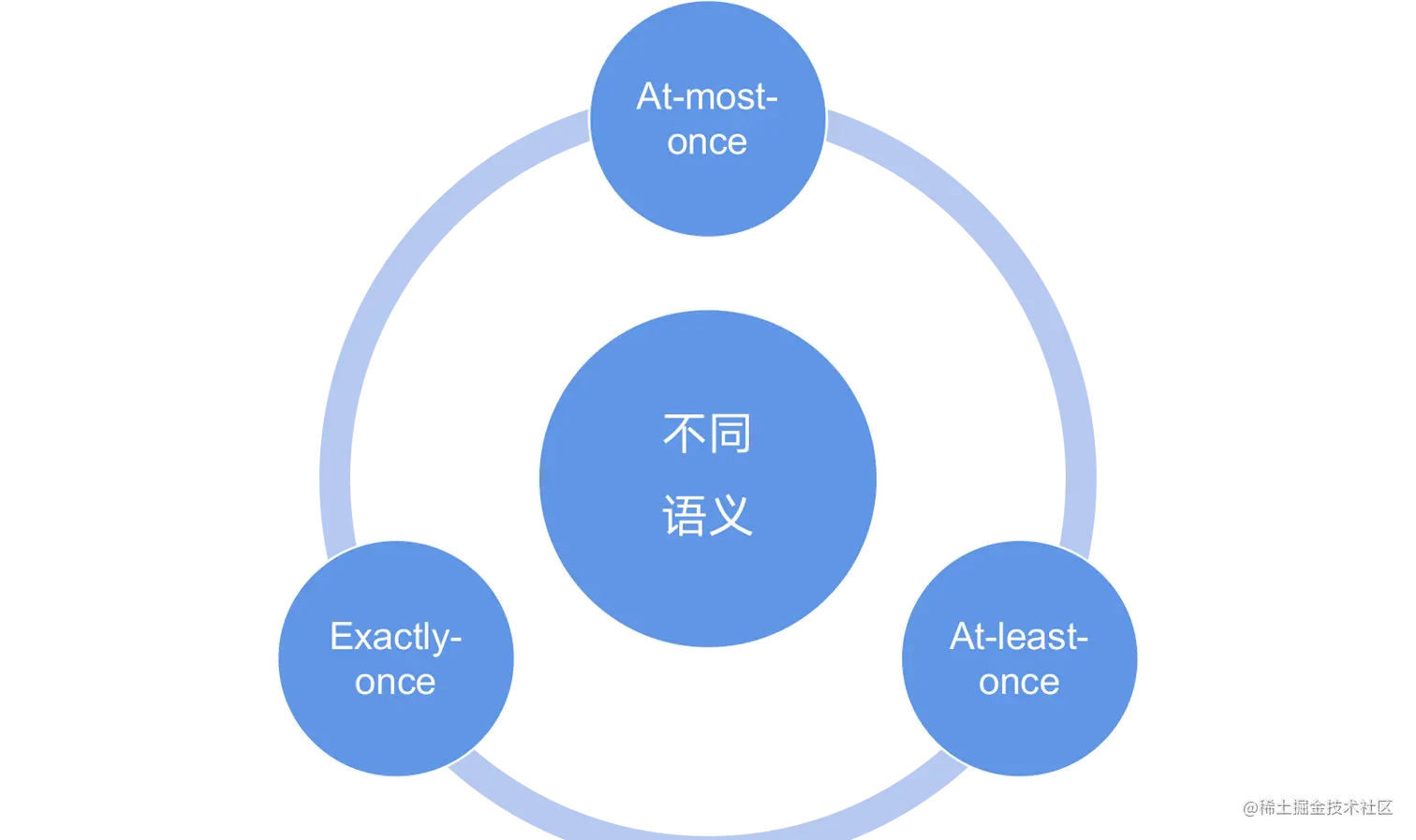

不同数据处理保证的语义

At-most-once:出现故障的时候，啥也不做。数据处理不保证任何语义，处理时延低;

At-least-once:保证每条数据均至少被处理一次，一条数据可能存在重复消费;

Exactly-once:最严格的处理语义，从输出结果来看，每条数据均被消费且仅被消费一次，仿佛故障从而发生。

Flink容错机制-checkpoint(快照)

状态快照 JobManager负责统一制作快照(Checkpoint);状态恢复的时间点：等待所有处理逻辑消费完成source保留状态及之前的数据;简单快照制作算法：暂停处理输入数据，等待后续所有处理算子消费当前输入数据，作业所有算子复制自己的状态并保存到远端可靠存储。

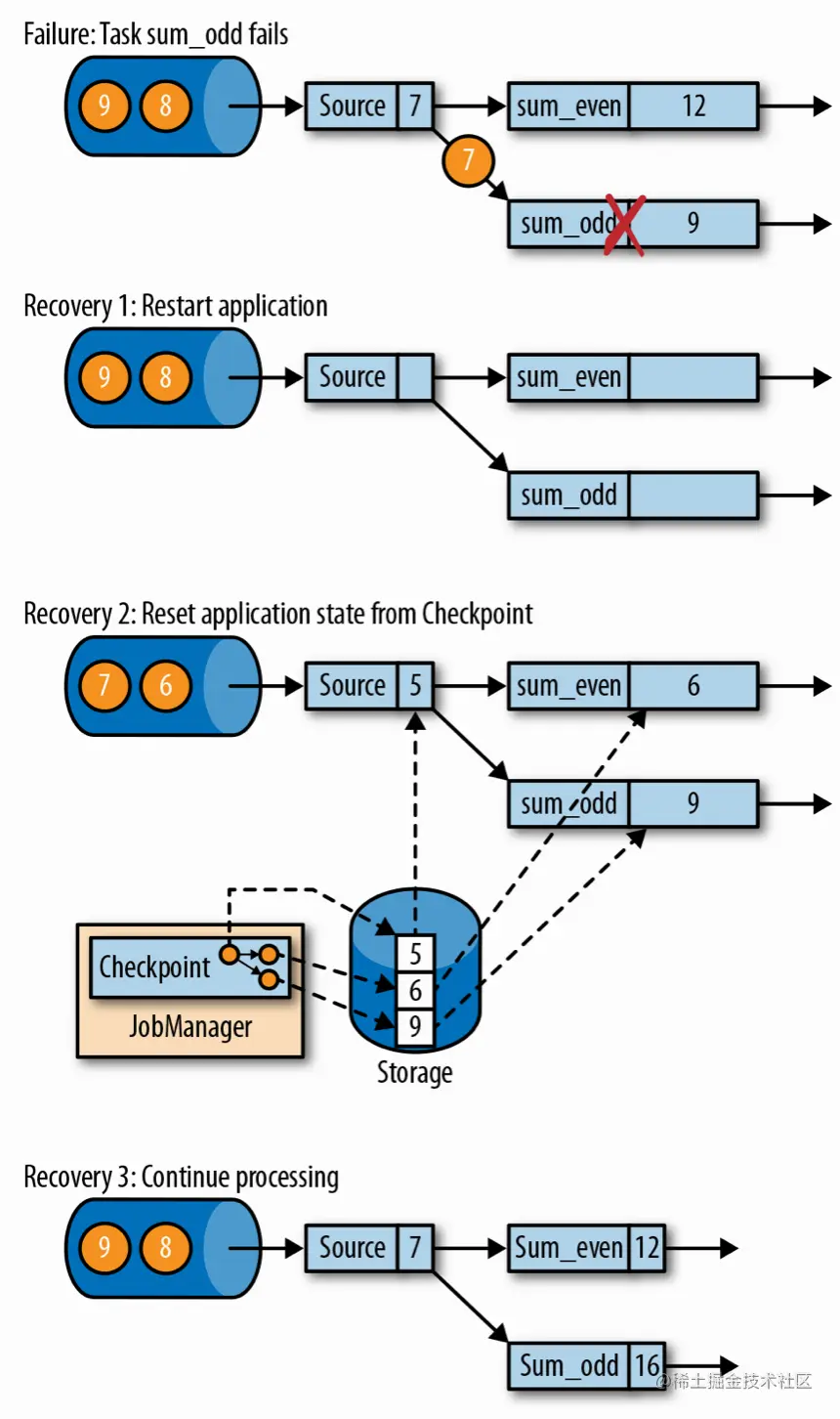

状态恢复从Storage中取出Checkpoint进行状态恢复

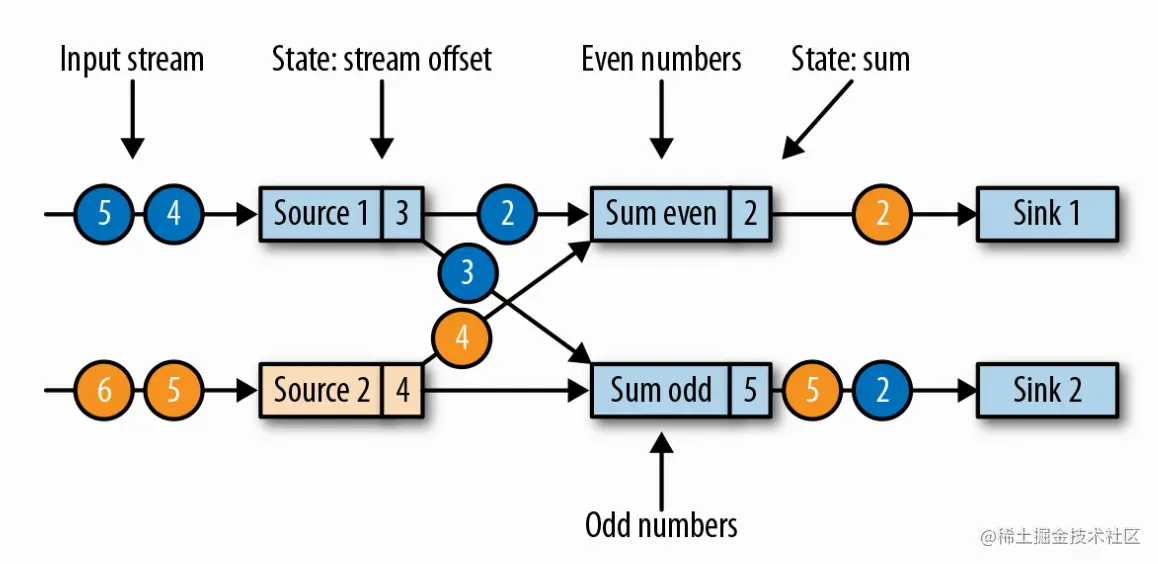

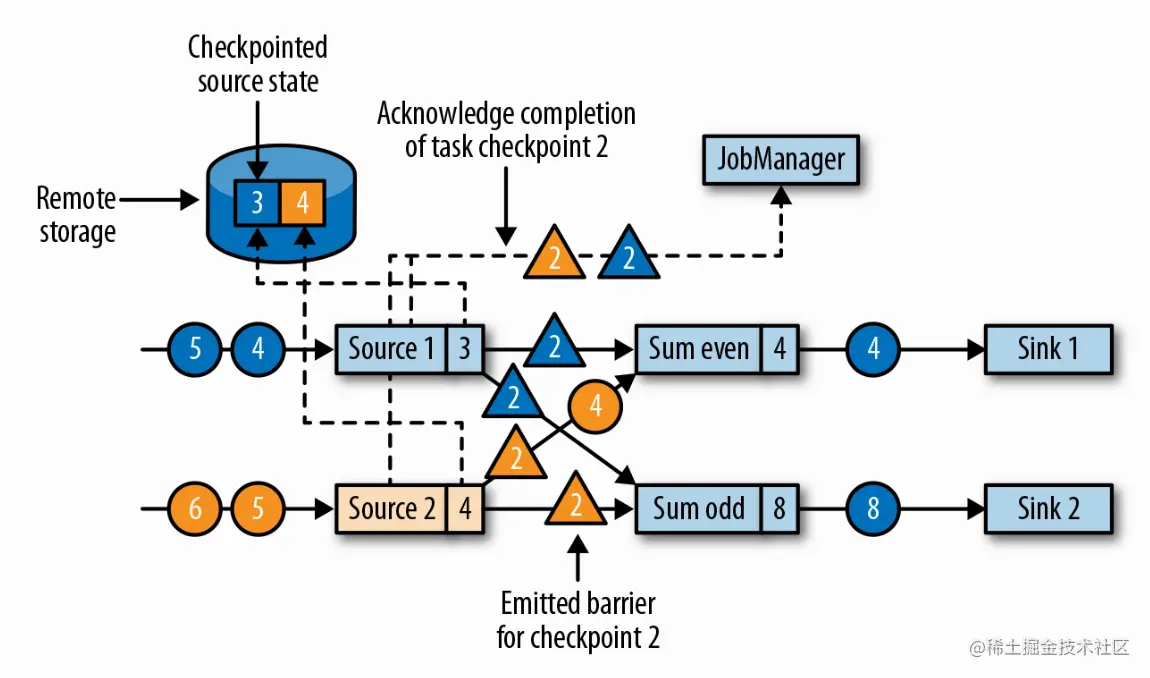

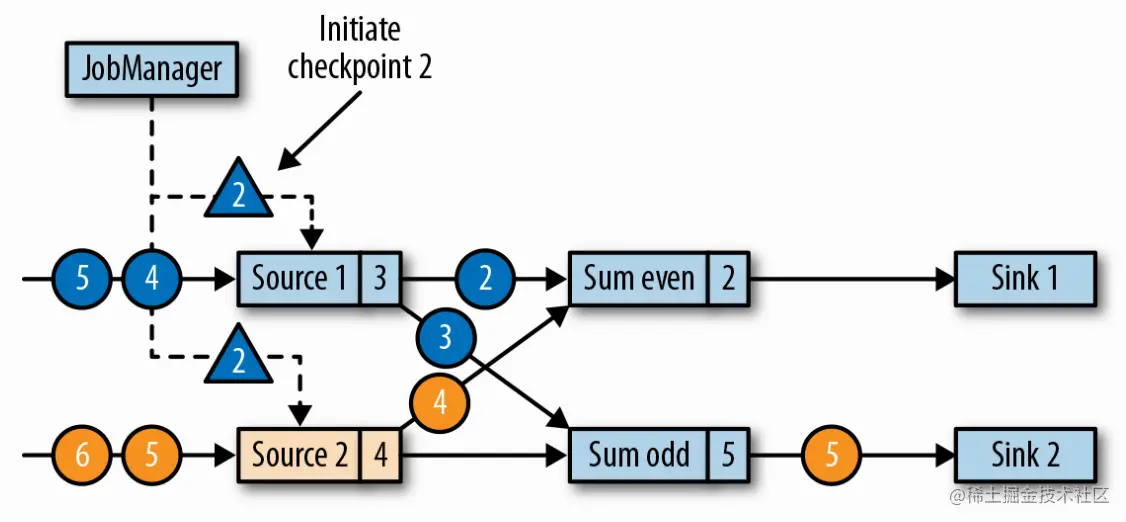

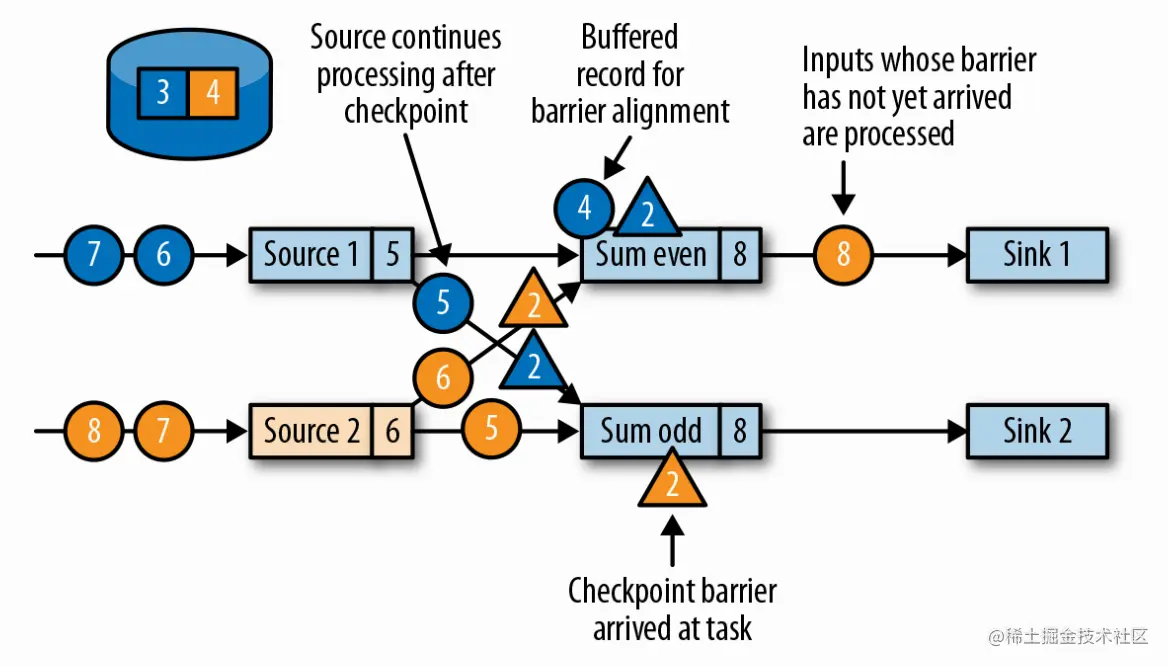

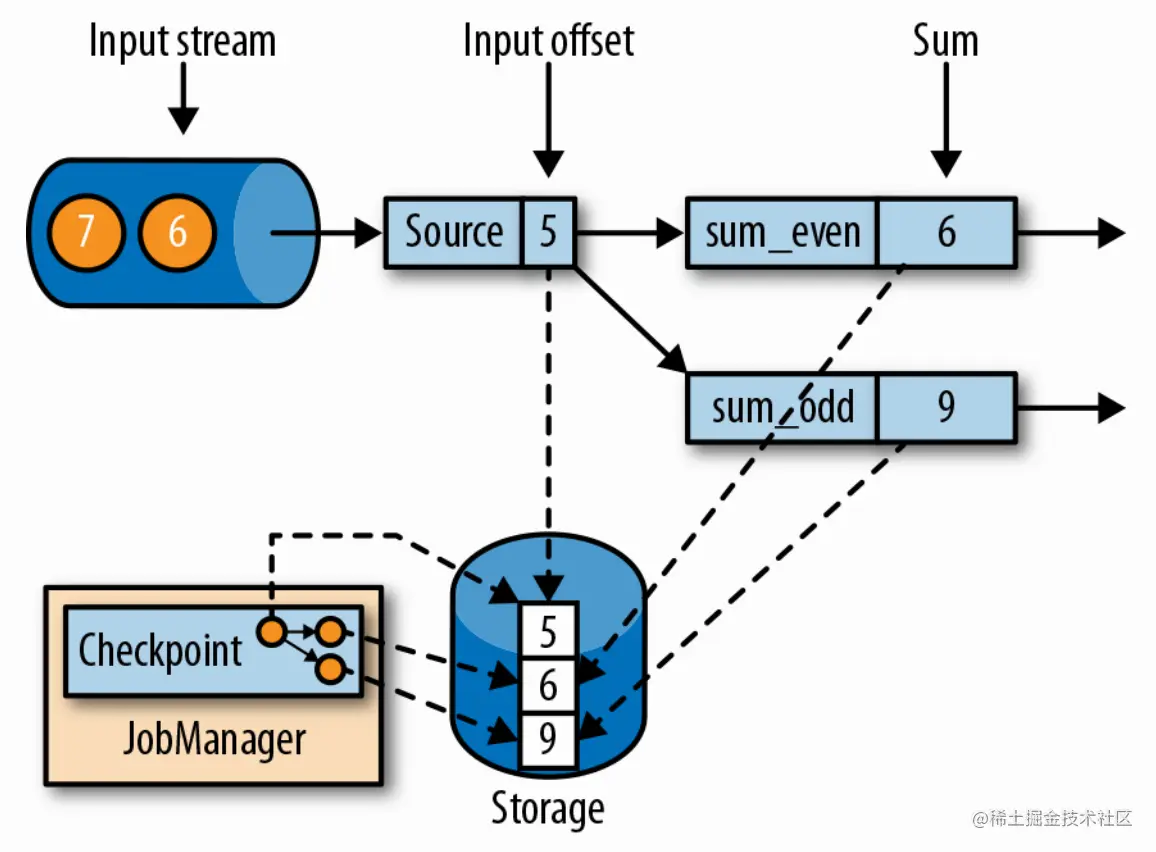

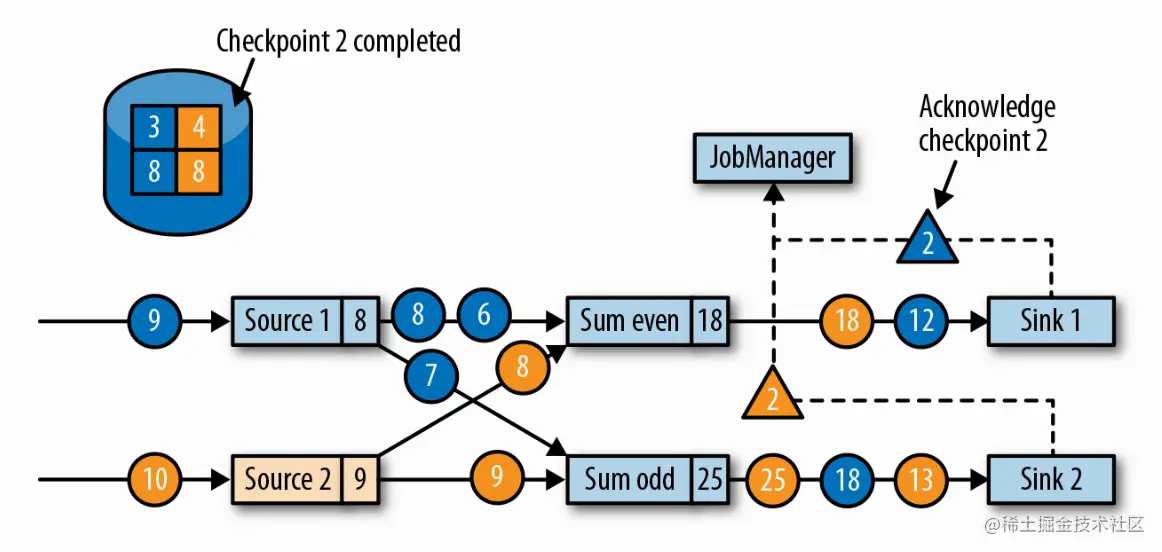

Chandy-Lamport算法(异步快照) 背景：2个Source,2个sink，一个做奇数加法，一个做偶数加法。快照制作开始：每个Source算子都收到JobManager发送的Checkpoint Barrier标识状态快照制作开始。 Source算子处理：各个source保存自己状态后，向所有连接的下游继续发送Checkpoint Barrier,同时告知JM自己状态已经制作完成。 Barrier Alignment:算子会等待所有上游的barrier到达后猜开始快照制作;已经制作完成上游算子会继续处理数据，并不会被下游算子制作快照工程堵塞。(ps:上游算子会向所有连接的下游算子传递barrier，下游算子收到所有连接的上游barrier开始制作快照，如有部分上游算子速度快，提前到达的处理数据进行缓存，不进行计算。) checkpoint结束：所有算子都告知JM状态制作完成后，整个Checkpoint结束。
总结

解耦快照和数据处理过程，各个算子制作完成状态快照后就正常处理数据，不用等下游算子制作快照完成;在快照制作和Barrier Alignment过程中需要暂停处理数据，仍然会增加数据处理延迟;快照保存到远端可能极为耗时;

Flink容错机制-两阶段提交(端到端的Exactly-once)

端到端的Exactly-once语义

checkpoint能保证每条数据都对各个有状态的算子更新一次，sink输出算子仍然可能下发重复的数据;严格意义的端到端的Exactly-once语义需要特殊的sink算子实现;

两阶段提交协议

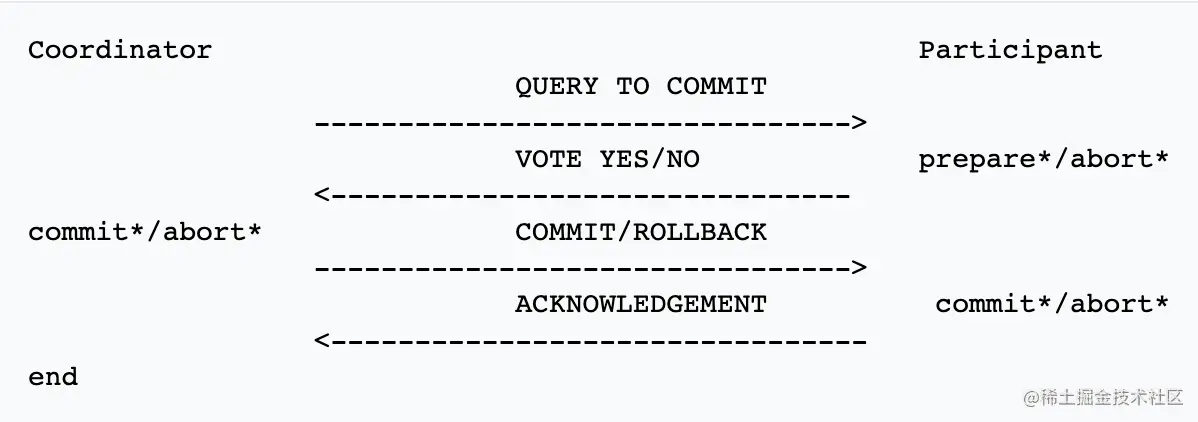

在多个节点参与执行的分布式系统中，为了协调每个节点都能同时执行或者回滚事务性的操作，引入一个中心节点统一处理所有节点的执行逻辑，中心节点叫做协作者，被中心节点调度的其他业务节点叫做参与者;

预提交阶段：协作者向所有参与者发送一个commit信息;每个参与的协作者收到信息后，执行事务，但是不真正提交;若事务成功执行完成，发送一个成功的消息（vote yes）,执行失败，则发送一个失败的消息（vote no）;

提交阶段-正常：（协作者成功接收到所有参与者vote yes消息）协作者向所有参与者发送一个commit信息;每个收到commit消息的参与者释放执行事务所需的资源，并结束这次事务的执行;完成前一步操作，参与者发送一个ack消息给协作者;协作者收到所有参与者的ack信息后，标识该事务执行完成。

提交阶段-异常回滚：（协作者又收到参与者vote no的消息，或者发生等待超时）协作者向所有参与者发送一个rollback信息;每个收到rollback消息的参与者回滚事务的执行操作，并释放事务所占资源;完成前一步，参与者发送ack信息给协作者;协作者收到所有参与者的ack信息后，标识该事务成功完成回滚;

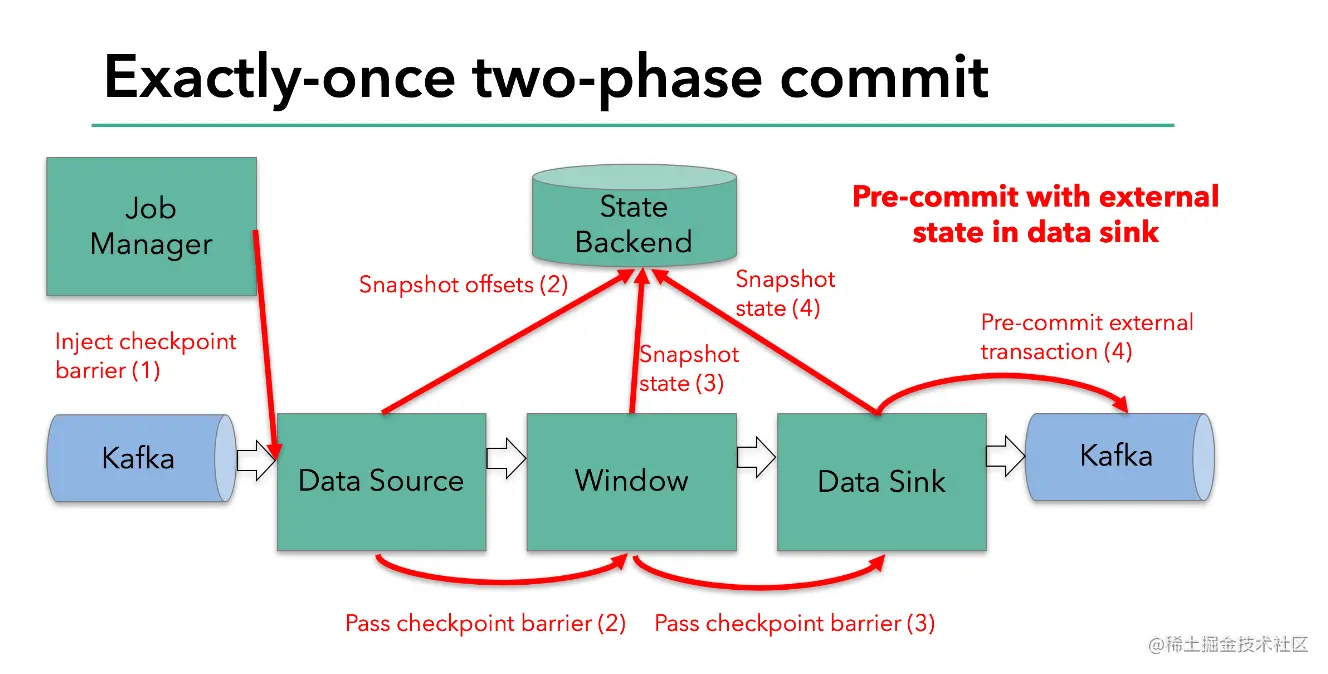

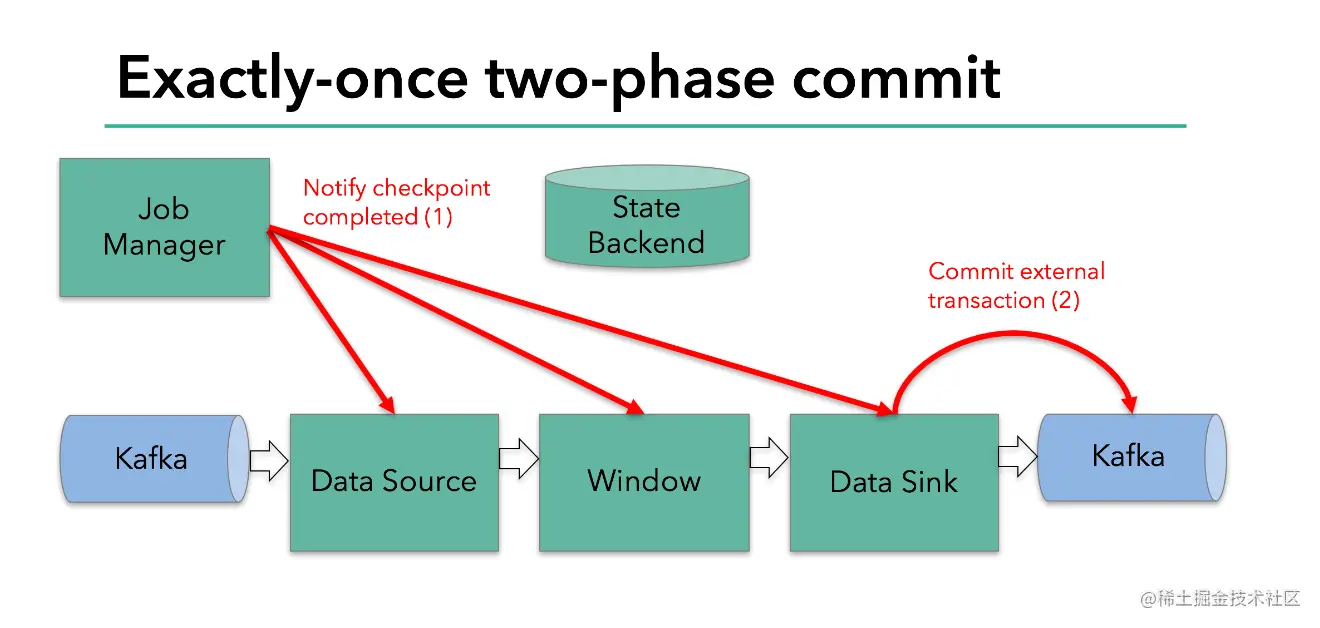

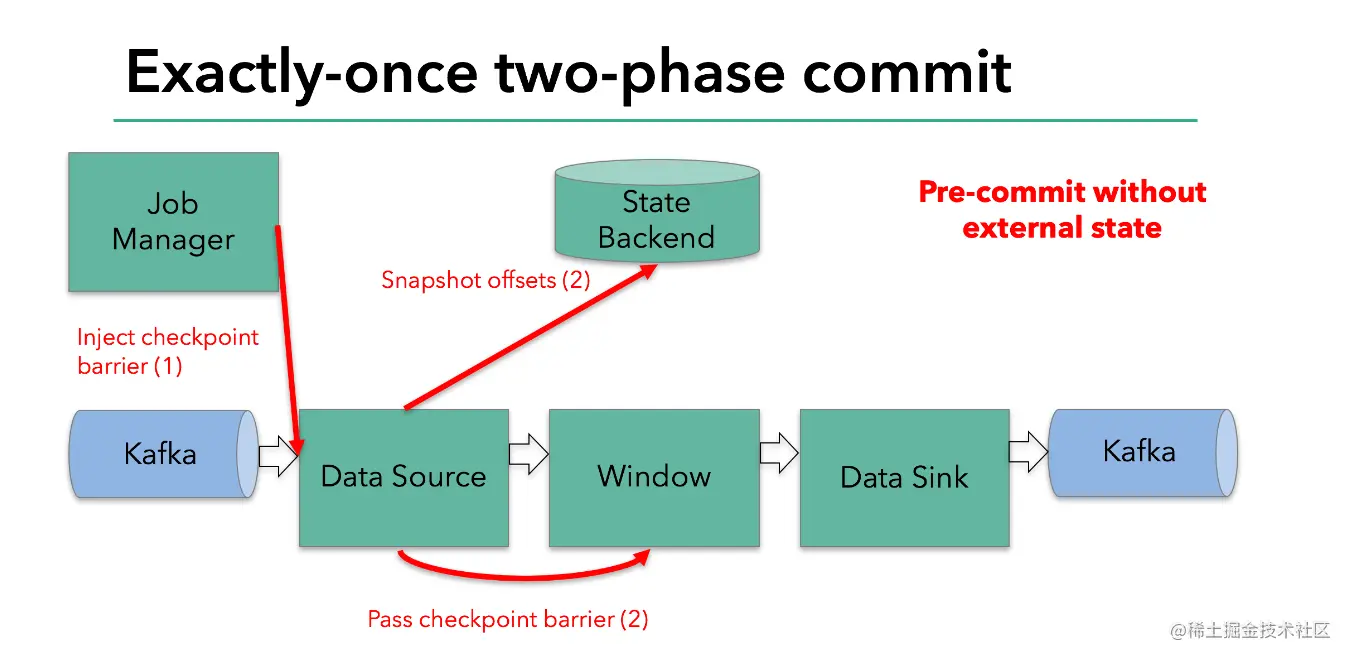

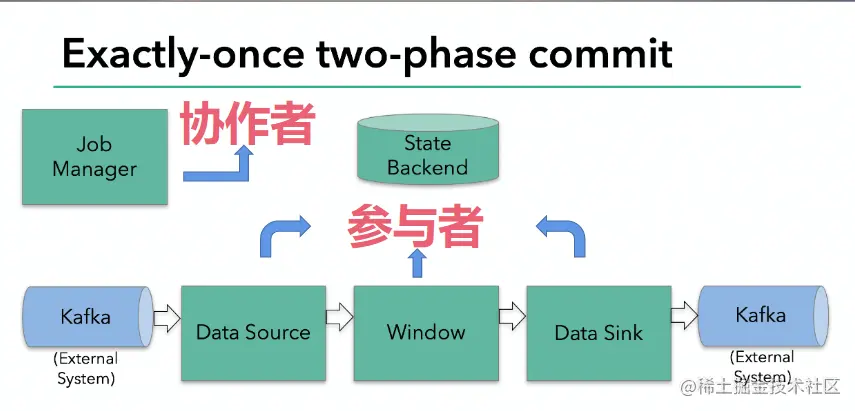

Flink中的2PC sink Job Manaager作为协作者，各个算子作为参与者开始制作快照制作快照的过程中就开启预提交commit 快照制作完成和提交是同步的
Flink两阶段提交总结

事务开启：在sink task向下游写数据之前，均开启一个事务，后续所有写数据的操作均在这个事务中执行，事务未提交前，事务写入的数据下游不可读。

预提交阶段：JobManager开始下发checkpoint Barrier，当各个处理逻辑接收到barrier停止处理后续数据，对当前状态制作快照，此时sink也不再当前事务下继续处理数据（为后续的数据需要新打开一个事务）。状态制作成功则向JM成功的消息，失败则发送失败的信息。（基本常驻的，每次barrier的数据开启一个事务）

提交阶段：若JM收到所有预提交成功的信息，则向所有处理逻辑（包括sink）发送可以提交此次事务的信息，sink接收到此信息后，则完成此次事务的提交，此时下游可以读到此次事务写入的数据;若JM有收到预提交失败的信息，则通知所有处理逻辑回滚这次事务的操作，此时sink则放弃这次事务提交的数据下。

流式计算Window计算-以Flink为例

基础知识点

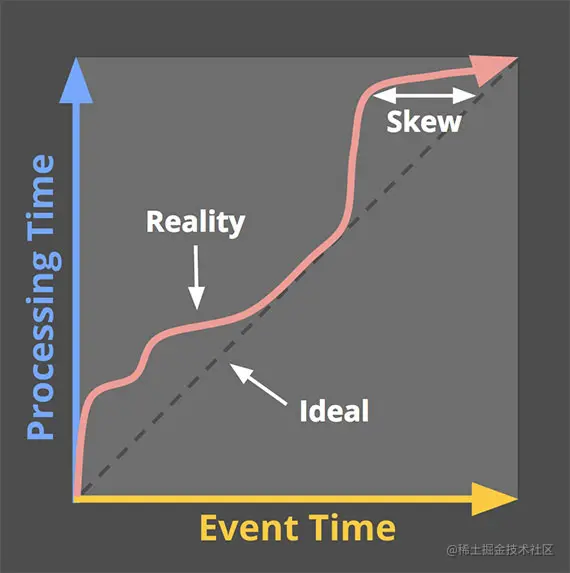

处理时间 VS 事件时间处理时间：数据在流式计算系统中真正处理所在机器的当前时间;事件时间：数据产生的时间，如客户端、传感器、后端代码等上报数据时的时间

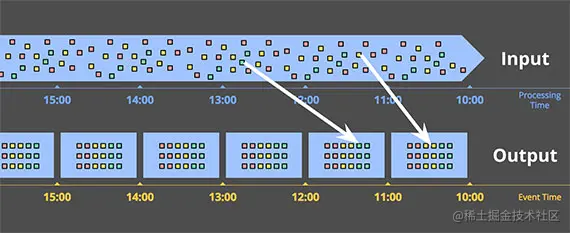

事件时间窗口实时计算：事件时间窗口;数据实时进入到真实时间发生的窗口进行计算，可以有效的处理数据延迟和乱序。(何时关闭窗口？）
Watermark 在数据中插入watermark，来表示当前的真实时间，它可以用来在乱序容错和实时性之间做一个平衡。

Watermark

定义

表示系统认为的当前真实的事件时间

Watermark =进入Flink的最大事件时间(mxtEventTime)-指定的延迟时间(t)

如果有窗口的停止时间等于或者小于maxEvntTime-t(当时的watermark)窗口被触发执行

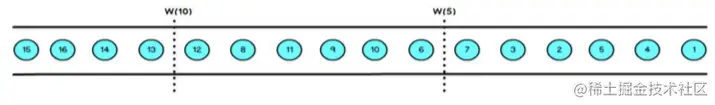

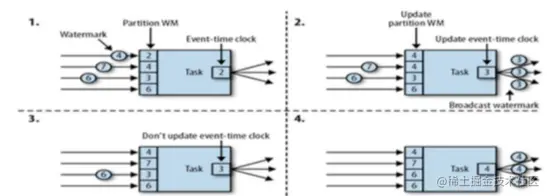

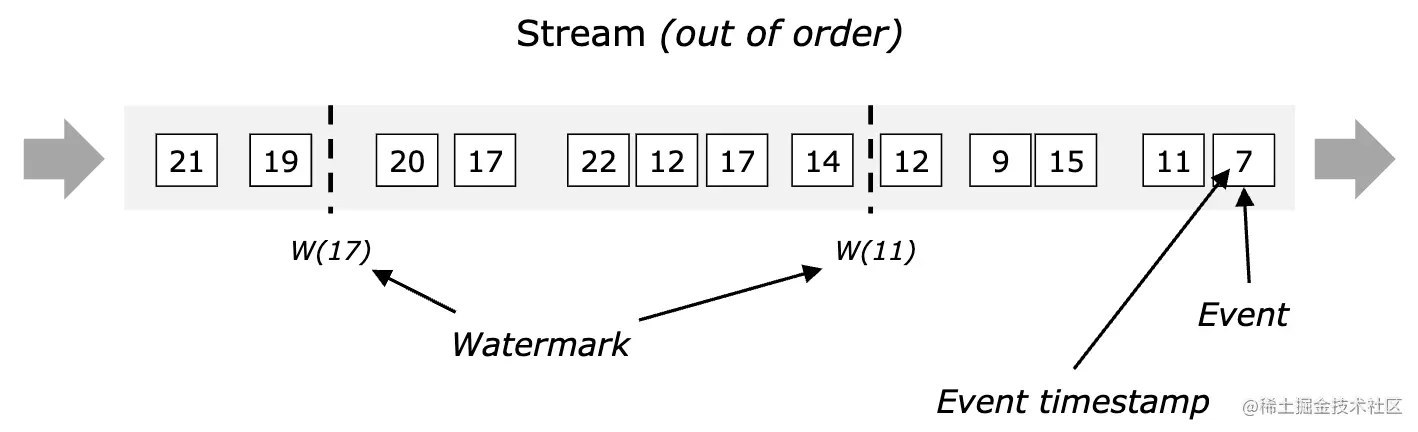

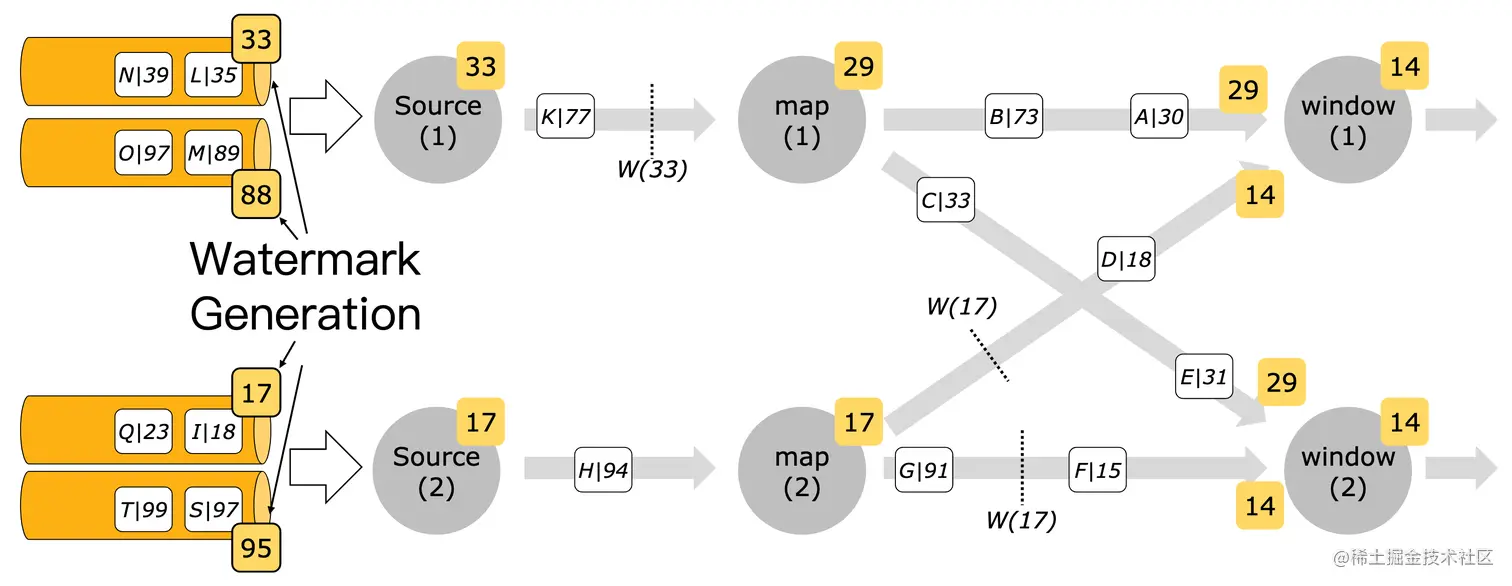

watermark场景有序Stream的watermark：如果数据元素的事件事件是有序的，watermark时间戳会随着数据元素事件按时间顺序生成，所以watermark=maxtime-0=maxtime 乱序事件中的Watermark：现实情况下数据元素往往并不是按照其产生顺序接入到Flink 系统中进行处理，而频繁出现乱序或迟到的情况，则需要使用 Watermarks 。比如下图，设置延迟时间t为2 并行数据流中的Watermark:再多并行度的情况下，Watermark会有一个对齐机制，这个对齐机制会取所有channel中最小的matermark
使用 SQL

CREATE TABLE Orders (
    user BIGINT,
    product STRING,
    order_time TIMESTAMP(3),
    WATERMARK FOR order_time AS order_time - INTERVAL '5'SECOND
    ) WITH ( ...);

DataStream

WatermarkStrategy
        .<Tuple2<Long, String>>forBoundedOutOfOrderness(Duration.ofSeconds(20))
        .withTimestampAssigner((event, timestamp)->event.f0);

Watermark传递 Per-partition watermark:基于每个partition单独的watermark生成机制，可以避免多个partition之间数据读取加剧乱序程度;partition/subtask断流，上游subtask的watermark不更新则下游的watermark都不更新(subtask断流超时);迟到数据处理：因为watermark表示当前事件发生的真实时间，那晚于watermark的数据到来时，系统会认为数据是迟到的数据。

Window窗口

基础分类：Tumble Window(滚动窗口)、Sliding Window(滑动窗口)、Session Window(会话窗口)、全局窗口、Count Window、累计窗口...等等
使用 SQL API：

SELECT
    user,
    TUMBLE_START(order_time, INTERVAL '1' DAY) AS wStart,
    SUM(amount) From Orders
GROUP BY
    TUMBLE(order_time, INTERVAL '1' DAY),
    user

DataStream API:

DataStream<Tuple2<String, Integer> dataStream = env
    .socketTextStream("loclhost", 9999)
    .flatMap(new Solitter())
    .keyBy(value -> value.f0)
    .window(TumblingProcessingTimeWindows.of(Time.second(5)))
    .sum(1);

滚动窗口窗口划分：每个key单独划分，每条数据只会属于一个窗口窗口触发：Window结束事件到达的时候一次性触发

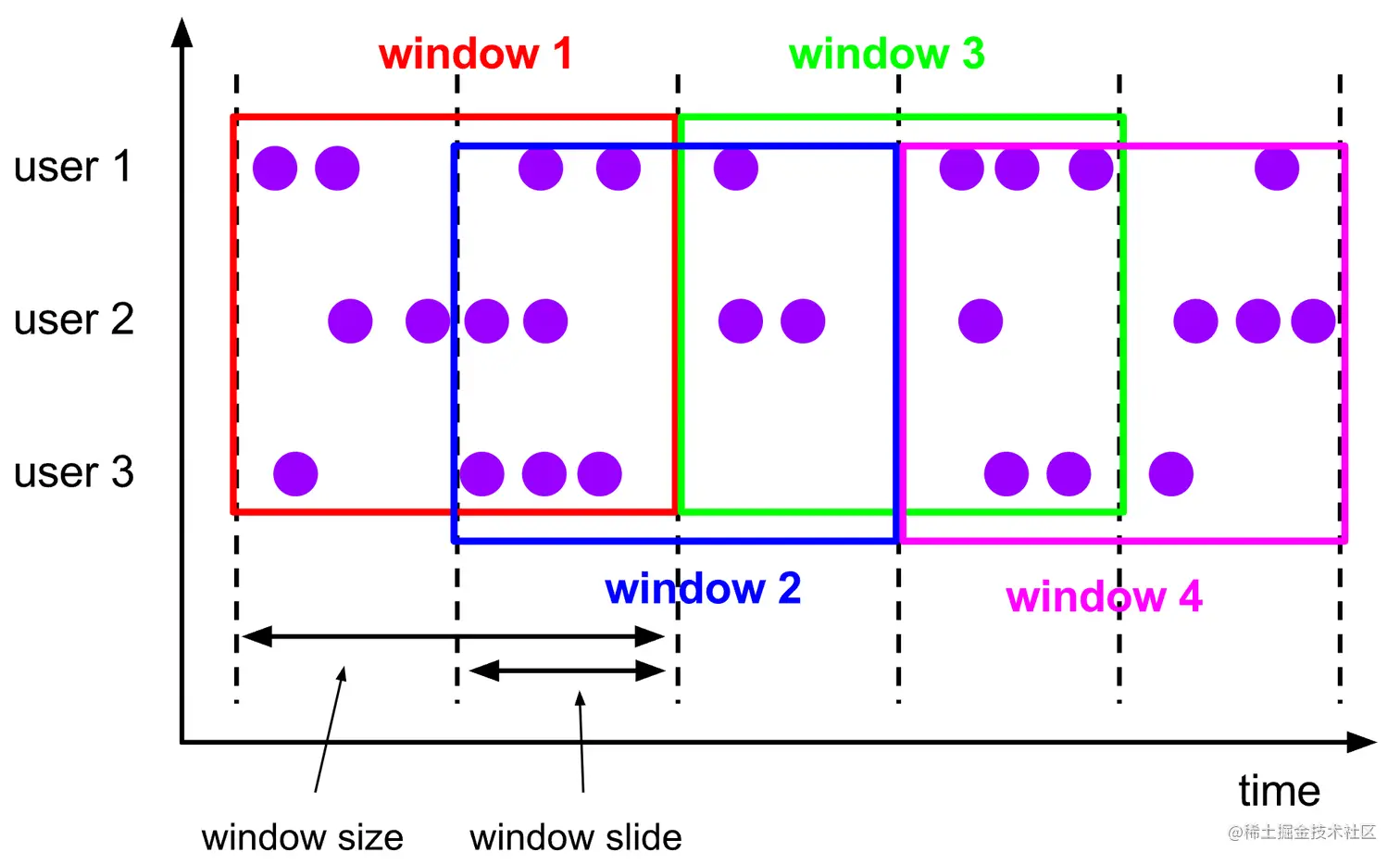

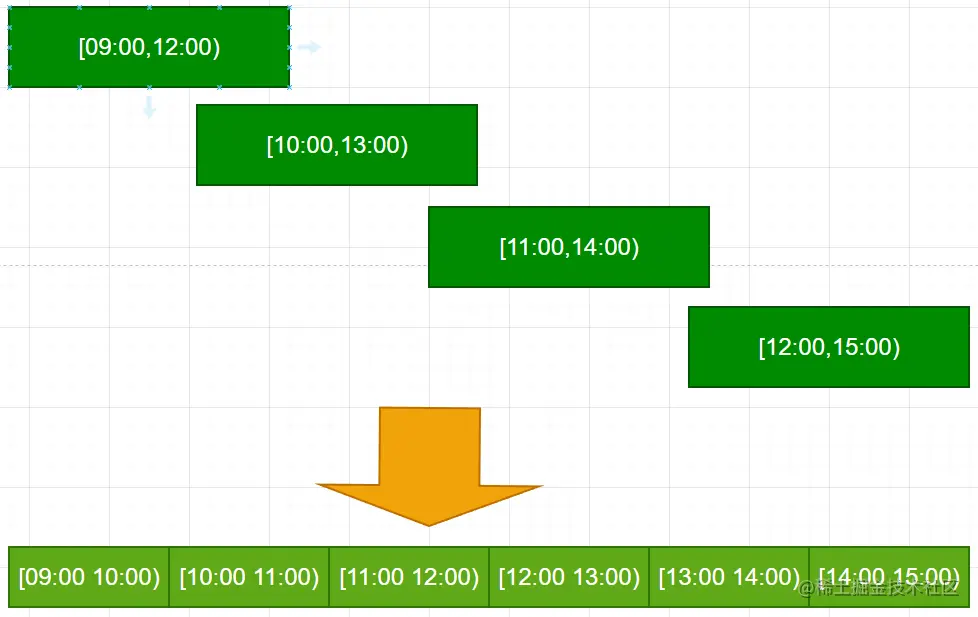

滑动窗口窗口划分：每个key单独划分，每条数据可能属于多个窗口窗口触发：Window结束时间到达时候一次性触发

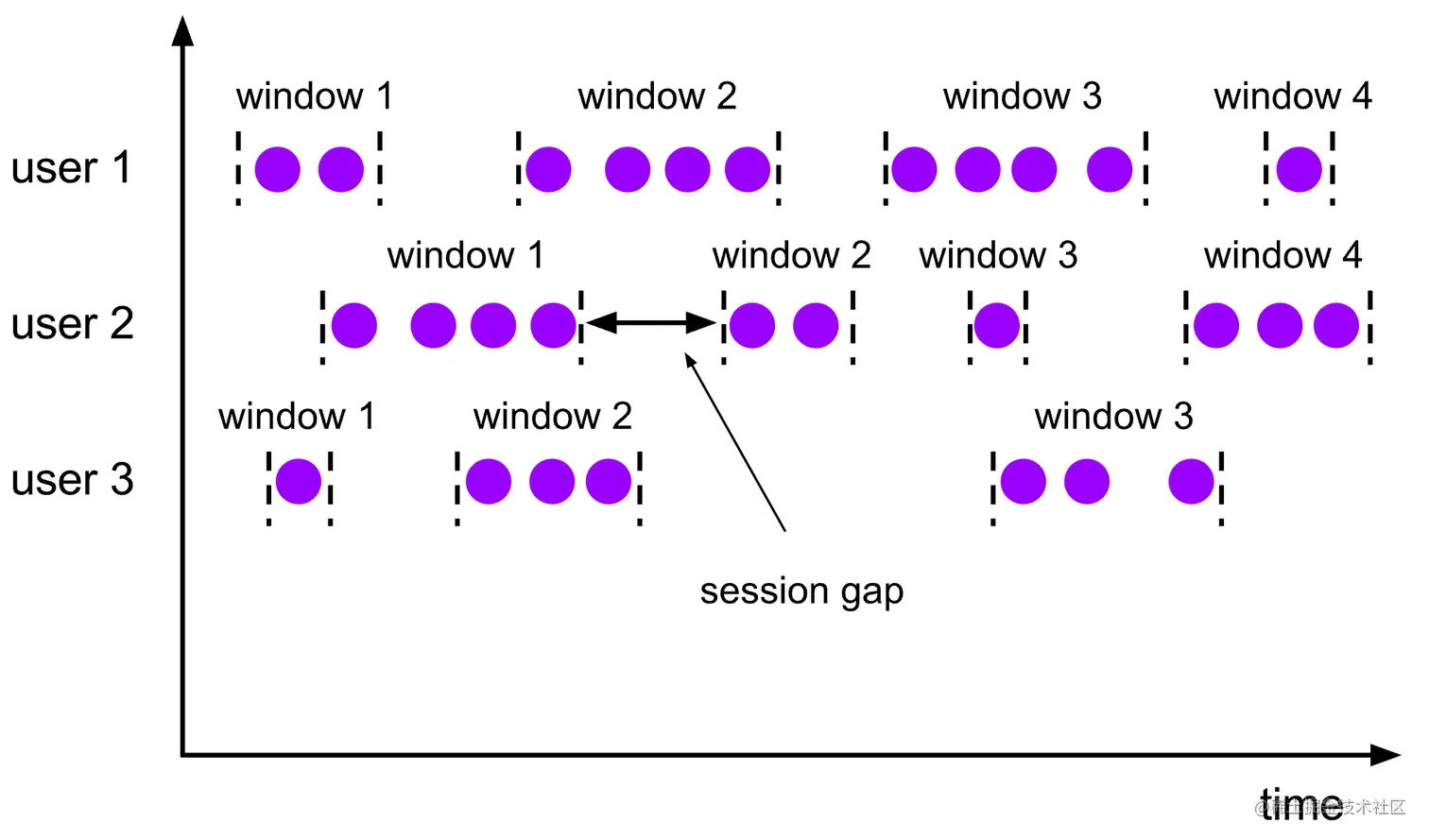

会话窗口窗口划分：每个key单独划分，每条数据会单独划分为一个窗口，如果window之间有交集则会对窗口进行merge
迟到数据处理

定义：一条数据到来后，会用WindowAssigner给它划分一个window，一般时间窗口就是一个时间区间如[10:00 11:00),如果划分出来的window end 比当前的watermark值还小，说明窗口已经计算，这条数据认为是迟到数据。只有事件事件会有迟到数据，迟到数据默认处理是丢弃。

Allow lateness:设置一个允许迟到的事件，设置以后窗口正常计算结束后，不会马上清除状态，而是多保留allowlateness时间，如果在这段时间内有数据到来，则继续之前的状态进行计算。适用于:DataStream、SQL

SideOutput(侧输出流):对迟到的数据打一个标签(tag)，然后在DataStream上根据tag获取到迟到数据流，然后业务层面自行选择处理。适用于：DataStream

增量VS全量计算增强计算：每条数据到来直接进行计算，window只存储计算结果sum，reudce，aggregate都是增量计算。SQL中的聚合只有增量计算

全量计算：每条数据到来会存储在window的state中。等到window触发计算的时候，将所有数据拿出来一起计算。process函数就是全量计算

EMIT触发 EMIT输出指的是，在window没有结束的时候，提前把window计算的部分结果输出出来。实现方式：在DataStream里面可以通过自定义Trigger来实现，CONTINUE,FIRE(触发计算，但是不清除),PURGE,FIRE_AND_PURGE

窗口高级优化

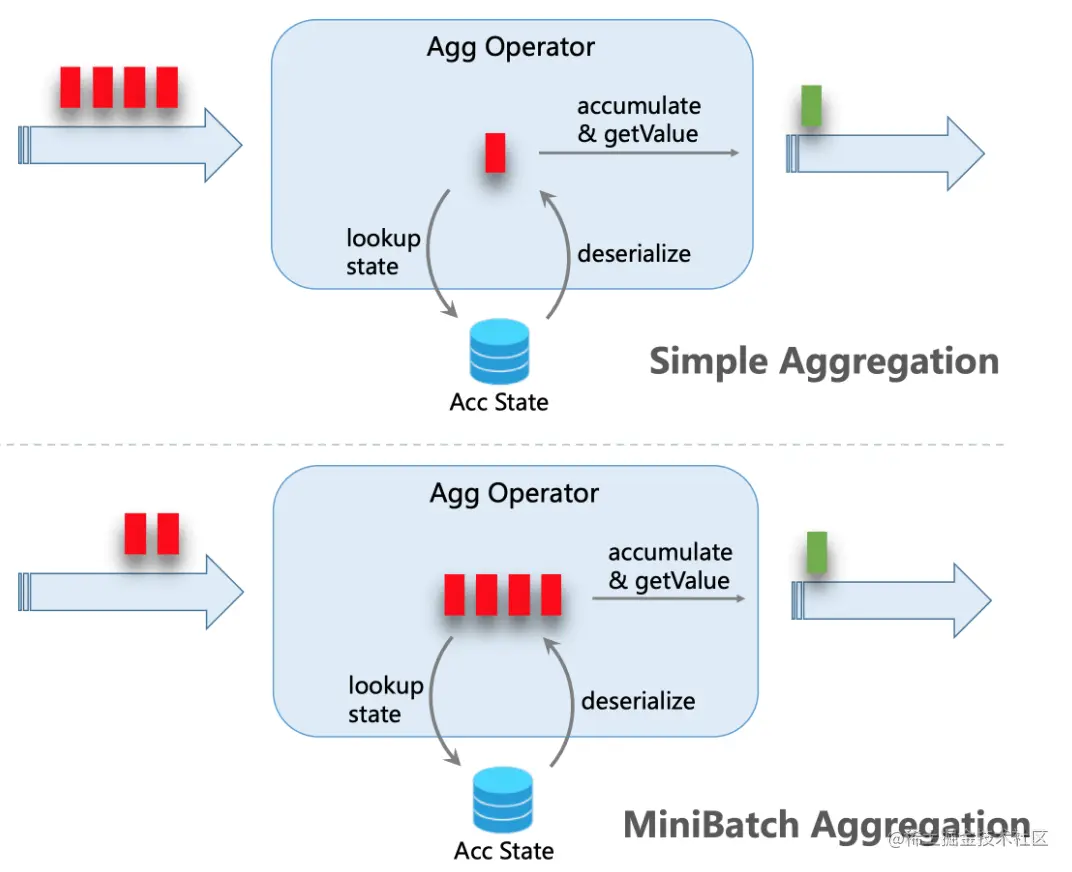

Mini Batch优化

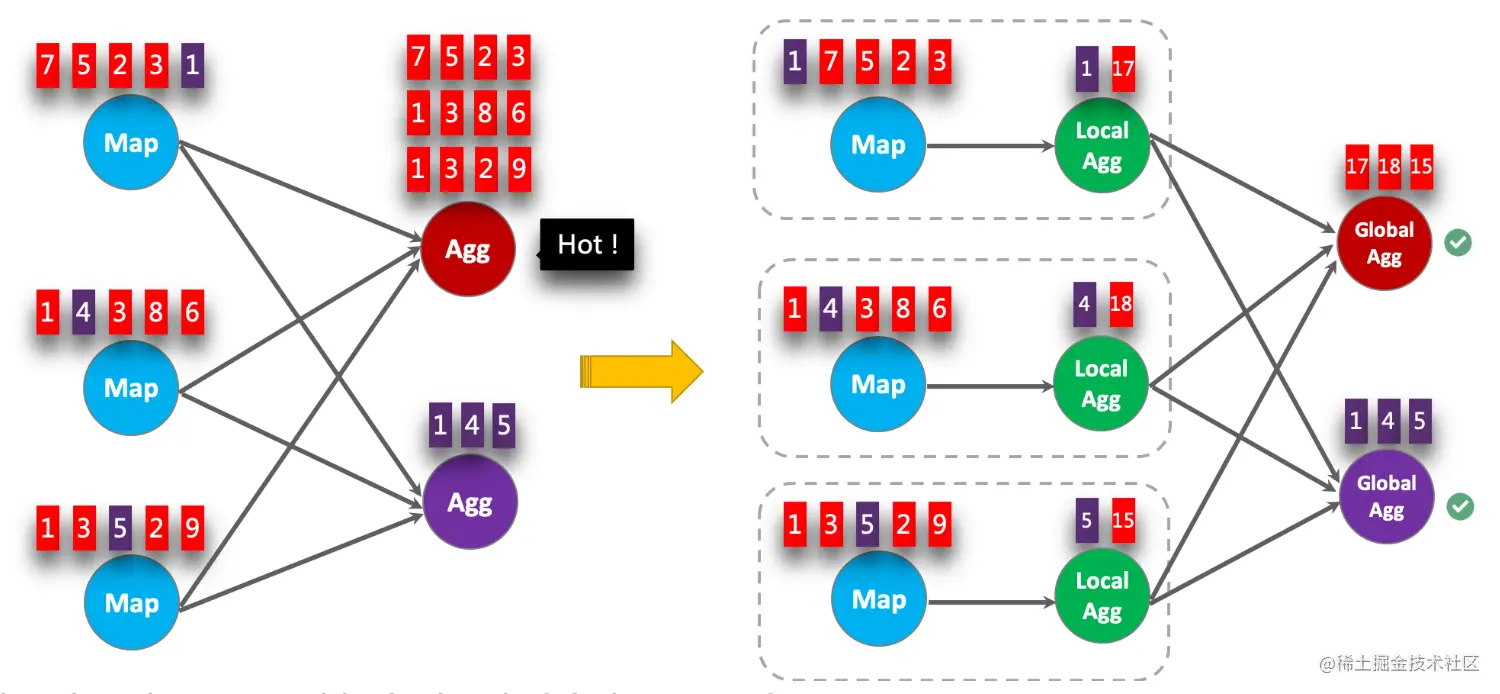

倾斜优化- local-gobal 类似于预聚合

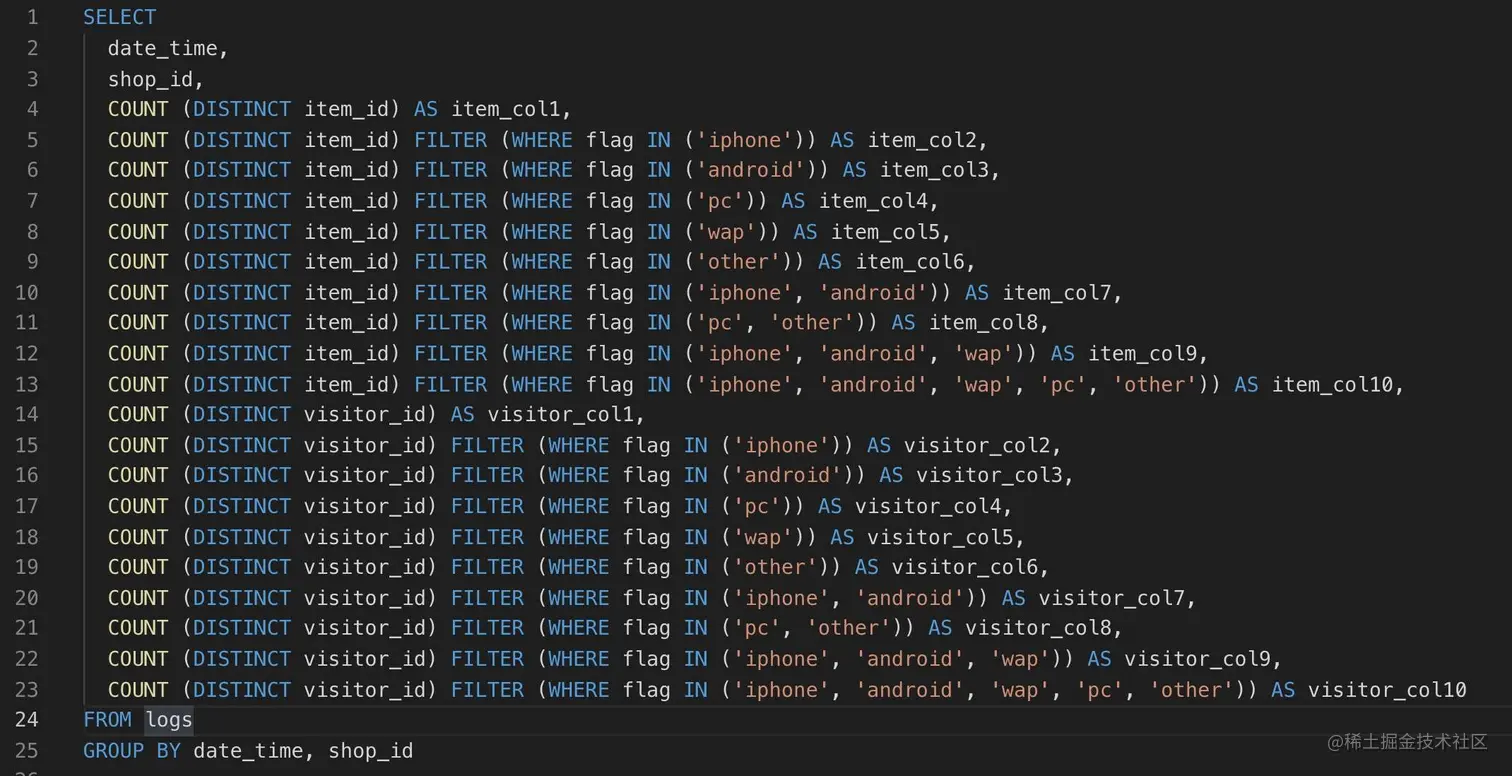

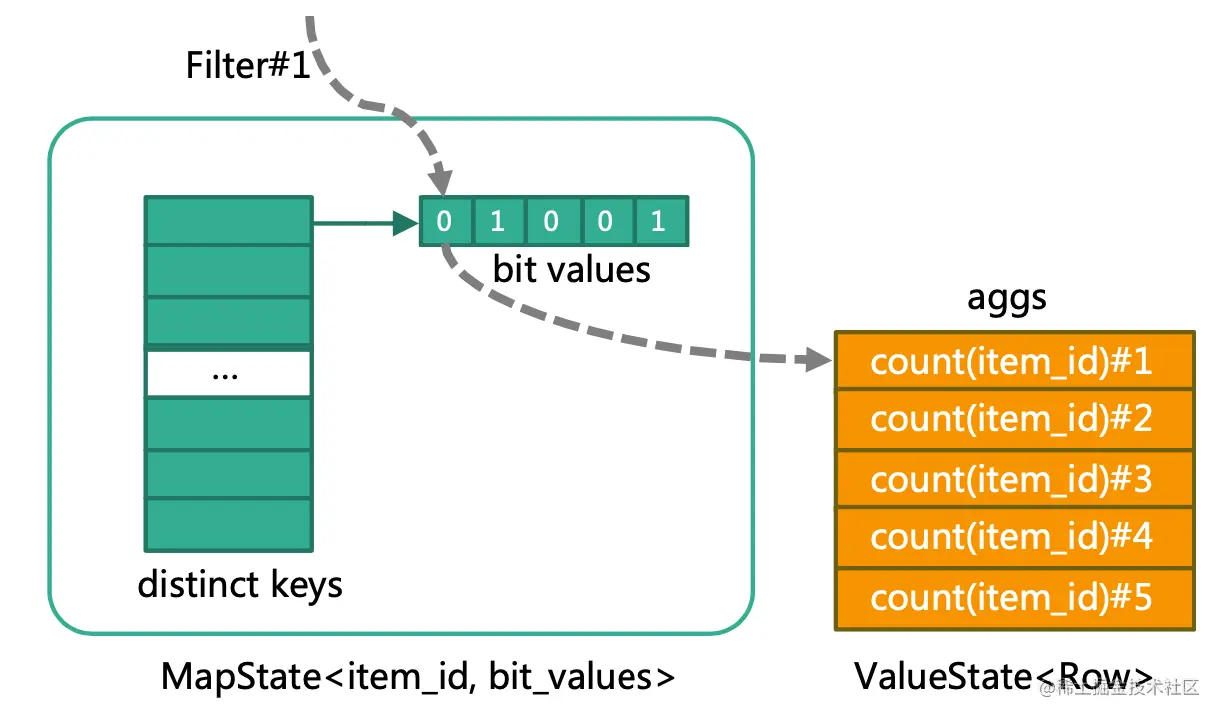

DISTINCT计算状态复用
Panel优化
