大数据 Shuffle 原理与实践

这是我参与「第四届青训营」笔记创作活动的的第六天

1.MapReduce概述

MapReduce是一个软件框架，基于该框架能够容易地编写应用程序，这些应用程序能够运行在由上千个商用机器组成的大集群上，并以一种可靠的，具有容错能力的方式并行地处理上TB级别的海量数据集。

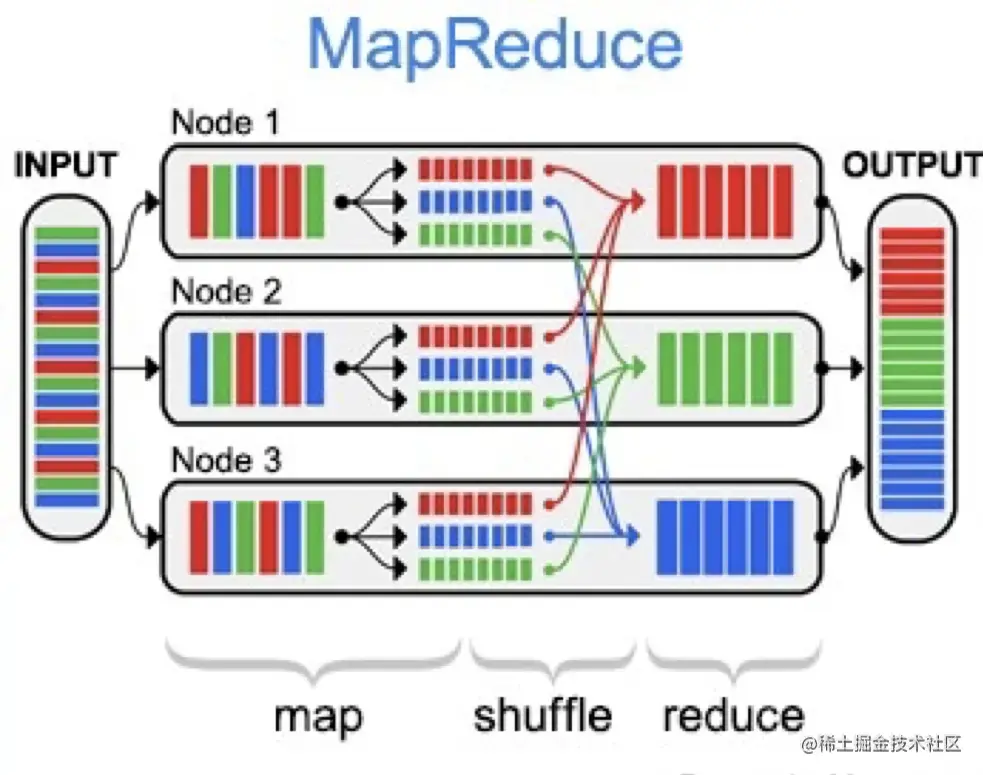

1.MapReduce的三个阶段

Map阶段

是在单机上进行的针对一小块数据的计算过程，按照给定的方式进行划分，并行处理 Shuffle 阶段
在map阶段的基础上，进行数据移动，为后续的reduce阶段做准备，进行分区，合并，排序操作 Reduce阶段
对移动后的数据进行处理，依然是在单机上处理一小份数据，汇总整理的阶段

2.shuffle重要的原因

数据shuffle表示了不同分区数据交换的过程，不同的shuffle策略性能差异较大。目前在各个引擎中shuffle都是优化的重点，在spark框架中，shuffle是支撑spark进行大规模复杂数据处理的基石。

2.shuffle算子

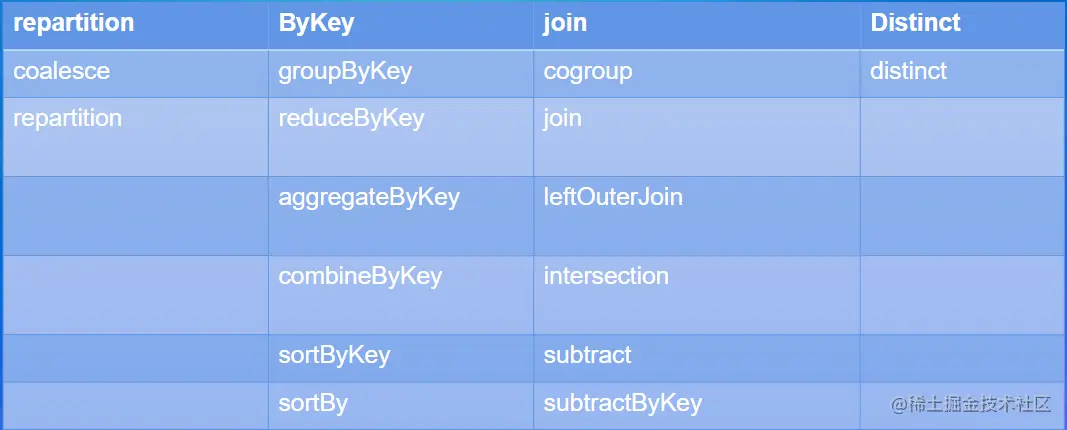

1.shuffle算子分类

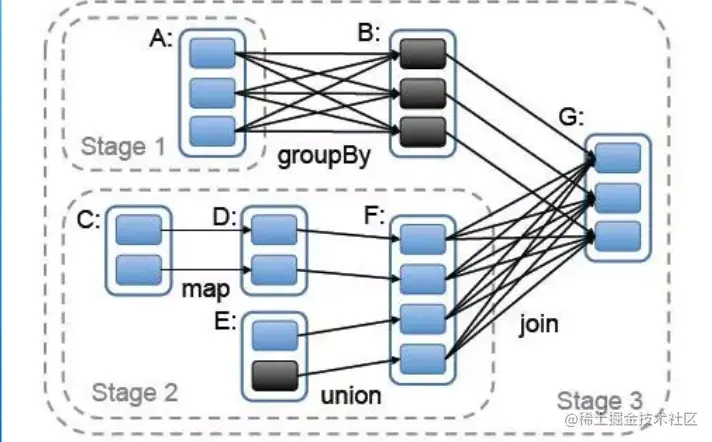

2.宽依赖与窄依赖

窄依赖：父RDD的每个分片至多被子RDD中的一个分片所依赖

宽依赖：父RDD中的分片可能被子RDD中的多个分片所依赖

创建会产生shuffle的RDD时，RDD会创建Shuffle Dependency来描述Shuffle相关的信息
构造函数
- A single key-value pair RDD, i.e. RDD[Product2[K, V]],
- Partitioner (available as partitioner property),
- Serializer,
- Optional key ordering (of Scala’s scala.math.Ordering type),
- Optional Aggregator,
- mapSideCombine flag which is disabled (i.e. false) by default.

3.Partitioner

用来将record映射到具体的partition的方法
接口
- numberPartitions
- getPartition

4.Aggregator

在map侧合并部分record的函数
接口
- createCombiner：只有一个value的时候初始化的方法
- mergeValue：合并一个value到Aggregator中
- mergeCombiners：合并两个Aggregator

3.shuffle过程

1.Shuffle实现的发展历程

Spark 0.8及以前Hash Based Shuffle
Spark 0.8.1 为Hash Based Shuffle引入File Consolidation机制
Spark 0.9 引入ExternalAppendOnlyMap
Spark 1.1 引入Sort Based Shuffle，但默认仍为Hash Based Shufle
Spark 1.2 默认的Shuffle方式改为Sort Based Shuffle
Spark 1.4 引入Tungsten-Sort Based Shuffle
Spark 1.6 Tungsten-Sort Based Shuffle并入Sort Based Shuffle
Spark 2.0 Hash Based Shuffle退出历史舞台

2.Spark中的shuffle变迁过程

HashShuffle
- 优点：不需要排序
- 缺点：打开，创建的文件过多
SortShuffle
- 优点：打开的文件少、支持map-side combine
- 缺点：需要排序
TungstenSortShuffle
- 优点：更快的排序效率，更高的内存利用效率

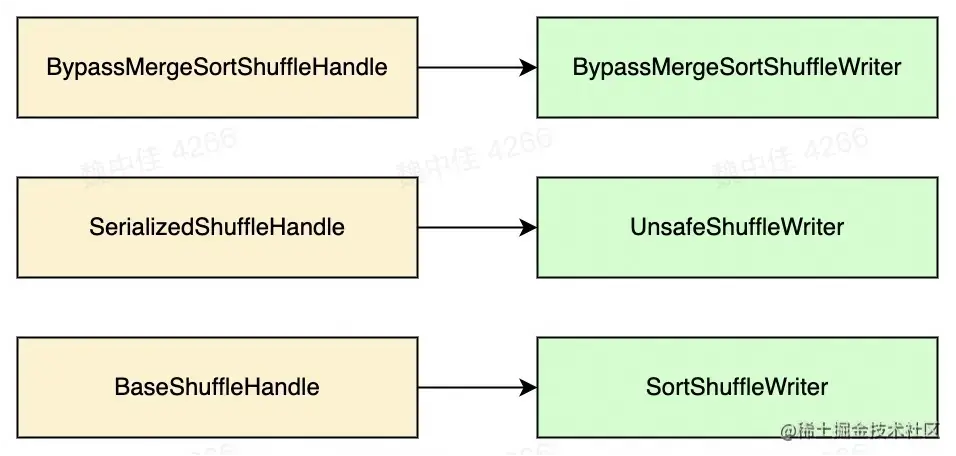

- 缺点：不支持map-side combine 三种ShuffleHandle对应了三种不同的ShuffleWriter的实现
BypassMergeSortShuffleWriter：HashShuffle
UnsafeShuffleWriter：TunstonShuffle
SortSHuffleWriter：SortShuffle

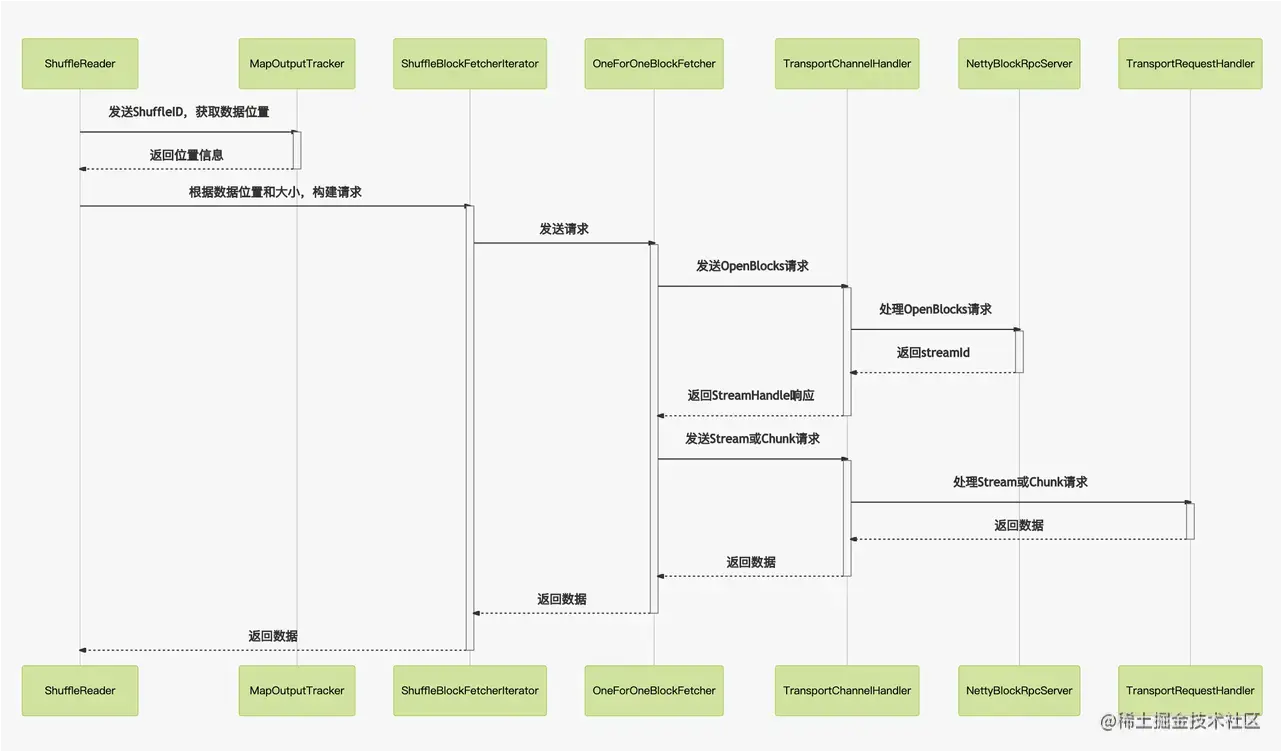

3ShuffleReader网络请求流程

使用netty作为网络框架提供网络服务，并接受reducetask的fetch请求

首先发起openBlocks请求获得streamId，然后再处理stream或者chunk请求

4.ShuffleBlockFetchIterator

区分local和remote节省网络消耗
防止OOM
- maxBytesInFlight
- maxReqsInFlight
- maxBlocksInFlightPerAddress
- maxReqSizeShuffleToMem
- maxAttemptsOnNettyOOM

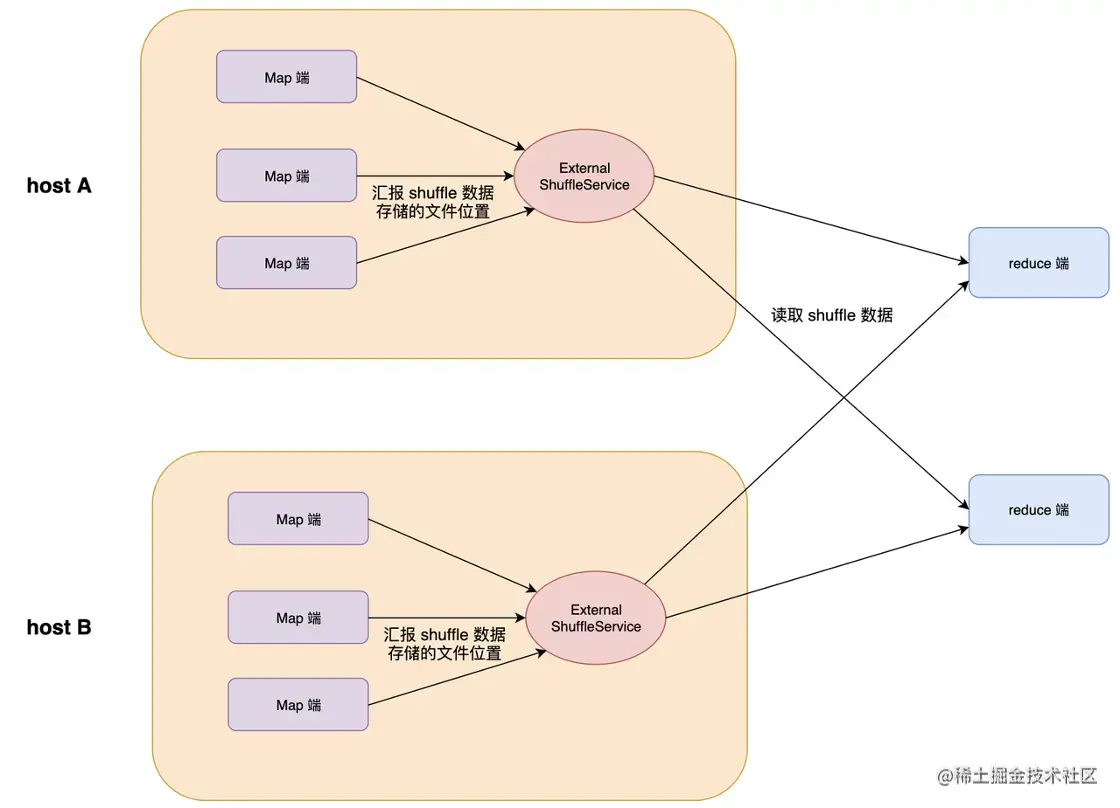

5.External Shuffle Service

为了解决Executor为了服务数据的fetch请求导致无法退出问题，我们在每个节点上部署一个External Shuffle Service，这样产生数据的Executor在不需要继续处理任务时，可以随意退出。

6.Shuffle优化使用的技术: Netty Zero Copy

可堆外内存，避免JVM堆内存到堆外内存的数据拷贝。
CompositeByteBuf 、Unpooled. wrappedBuffer、ByteBuf.slice ，可以合并、包装、切分数组，避免发生内存拷贝
Netty 使用FileRegion实现文件传输，FileRegion 底层封装了FileChannel#transferTo() 方法，可以将文件缓冲区的数据直接传输到目标Channel,避免内核缓冲区和用户态缓冲区之间的数据拷贝

7.常见问题

数据存储在本地磁盘，没有备份
IO并发：大量RPC请求（M*R）
IO吞吐：随机读、写放大（3X）
GC频繁，影响NodeManager

4.Push Shuffle

1.需要Push Shuffle的原因

Avg IO size太小，造成了大量的随机IO，严重影响磁盘的吞吐
M*R次读请求，造成大量的网络连接，影响稳定性

2.Push Shuffle的实现

Facebook：cosco
Linkdin：magnet
Uber：Zeus
Alibaba：RSS
Tencent：FireStorm
Bytedance：CSS
Spark3.2：push based shuffle

3.Magnet实现原理

Spark driver组件，协调整体的shuffle操作
map任务的shuffle writer过程完成后，增加了-个额外的操作push. merge,将数据复制一份推到远程shuffle服务上
magnet shuffle service是一个强化版的ESS。将隶属于同一个shuffle partition的block,会在远程传输到magnet后被merge到一个文件中
reduce任务从magnet shuffle service接收合并好的shuffle数据
bitmap:存储已merge的mapper id,防止重复merge
position offset:如果本次block没有正常merge,可以恢复到上一个block的位置
currentMapld:标识当前正在append的block,保证不同mapper 的block能依次append

4.Magnet可靠性

如果Map task输出的Bolck没有成功Push到magnet上，并且反复重试仍然失败，则reduce task直接从ESS上拉取原始block数据
如果magnet上的block因为重复或者冲突等原因，没有正常完成merage的过程，则reduce task直接拉取未完成merge的block
如果reduce拉取已经merge好的block失败，则会直接拉取merge前的原始block
本质上，magnet中维护了两份shuffle数据的副本
