大数据Shuffle原理与实践 | 青训营笔记

王umour
249 阅读3分钟

这是我参与「第四届青训营 」笔记创作活动的第3天

本节课程目录：

  1. Shuffle概述
  2. Shuffle算子
  3. Shuffle过程
  4. Push Shuffle

1.Shuffle概述

1.1 为什么Shuffle对性能如此重要？
image.png 大数据场景中，数据Shuffle表示了不同分区数据交换的过程，不同的Shuffle策略性能差异巨大。目前在各个引擎中shuffle都是优化的重点，在Spark框架中，Shuffle是支撑Spark进行大规模复杂数据处理的基石

2.Shuffle算子

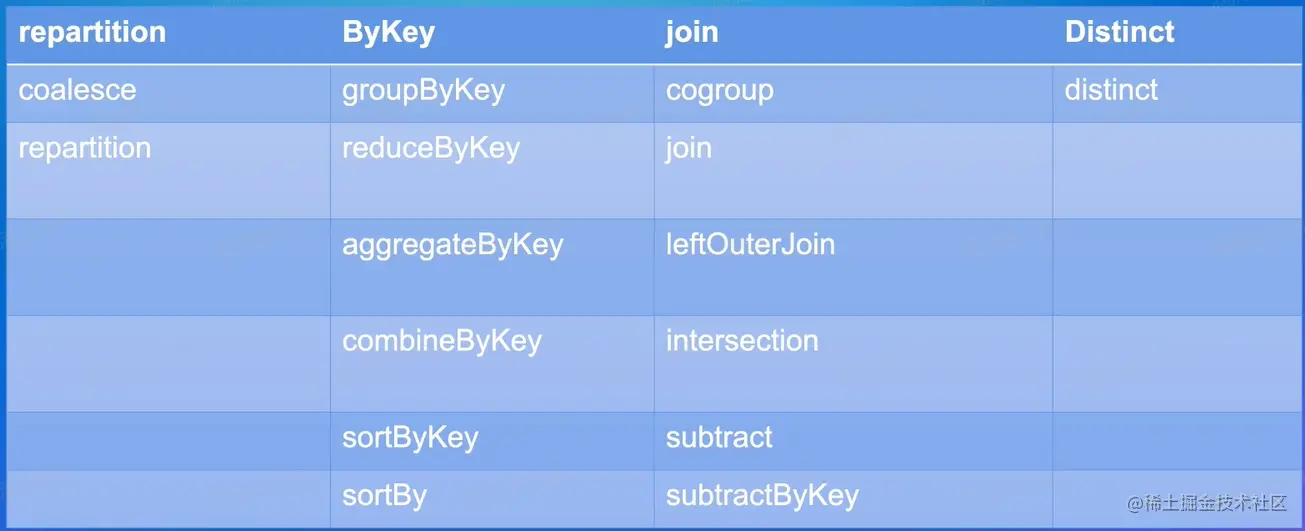

2.1 Shuffle算子分类
repartition：重新改变分区
ByKey：根据key区分聚合数据
Join：把本身没有在一起的数据根据某种规则聚合在一起进行计算
Distinct：特殊的ByKey操作

2.2 Spark对Shuffle的抽象-宽依赖和窄依赖

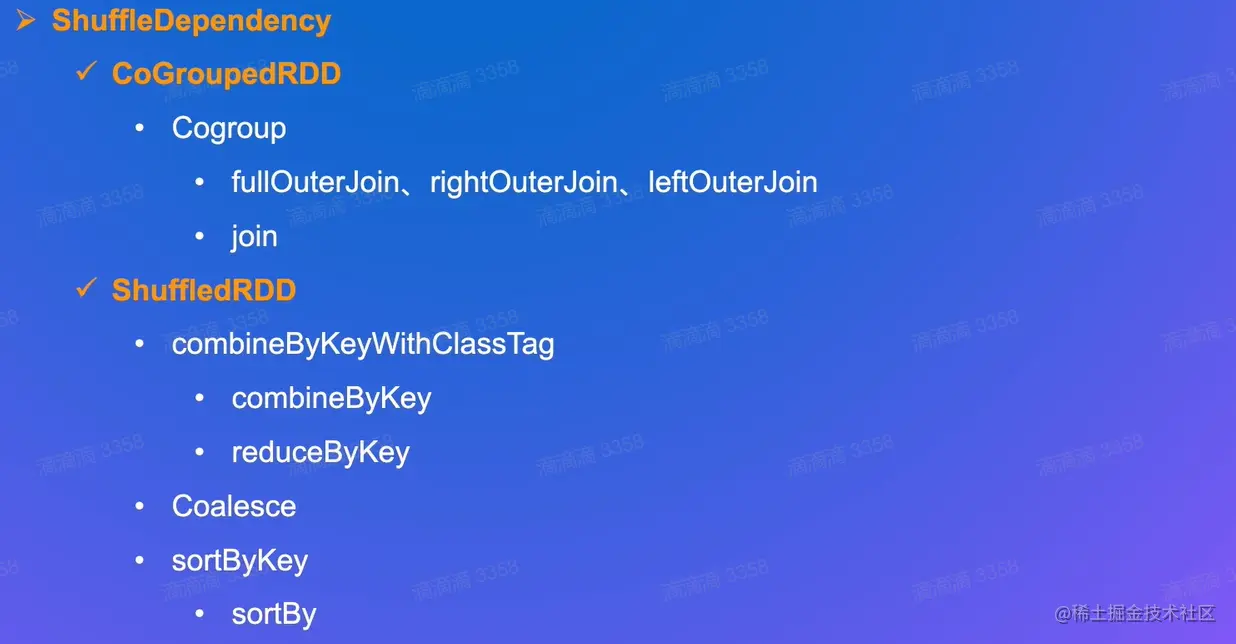

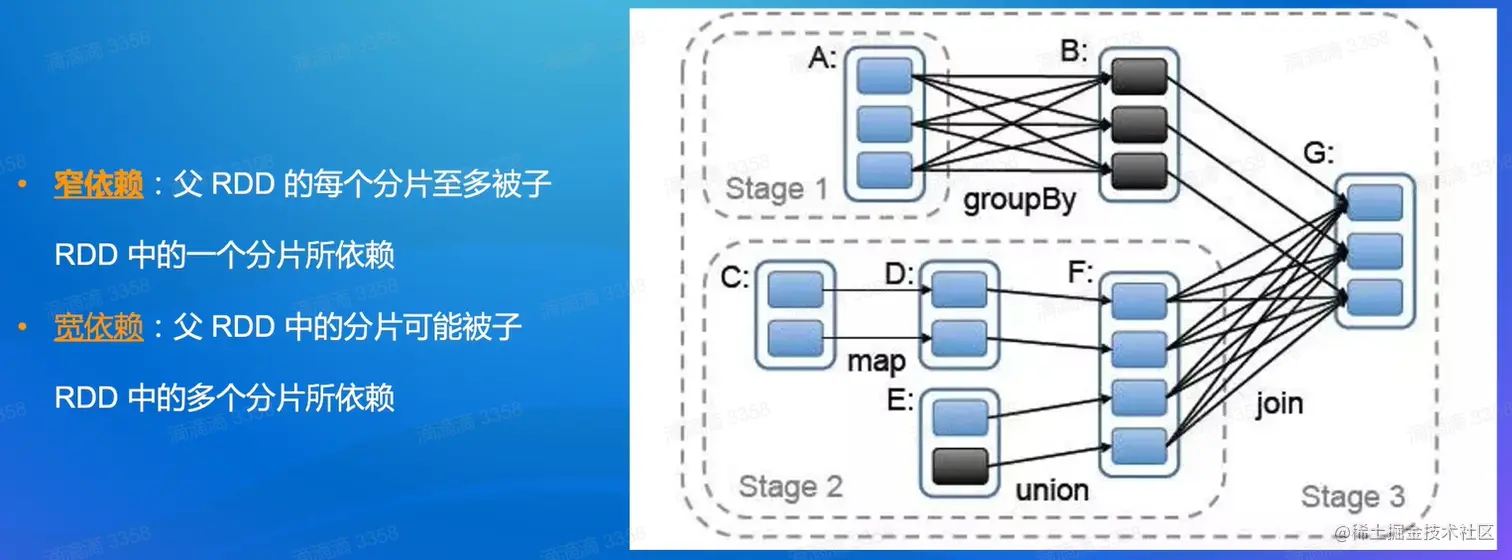

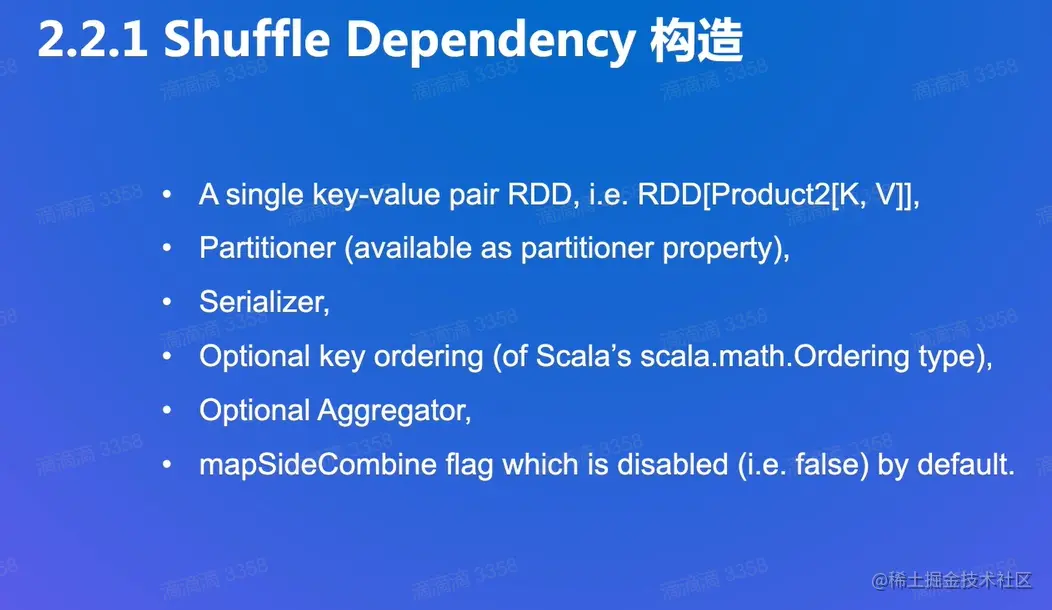

image.png 宽依赖将执行过程分为不同的stage，只有宽依赖存在shuffle image.png 宽依赖对应的对象为ShuffleDependency，通过执行不同的shuffle算子创建对应的RDD来创建ShuffleDependency对象 image.png

  1. K-V pair RDD
  2. 给定K得到对应的分区
  3. 序列化和反序列化
  4. key是否需要排序的flag
  5. optional Aggregator
  6. shuffle过程是否有mapSideCombine的flag
    2.Partitioner

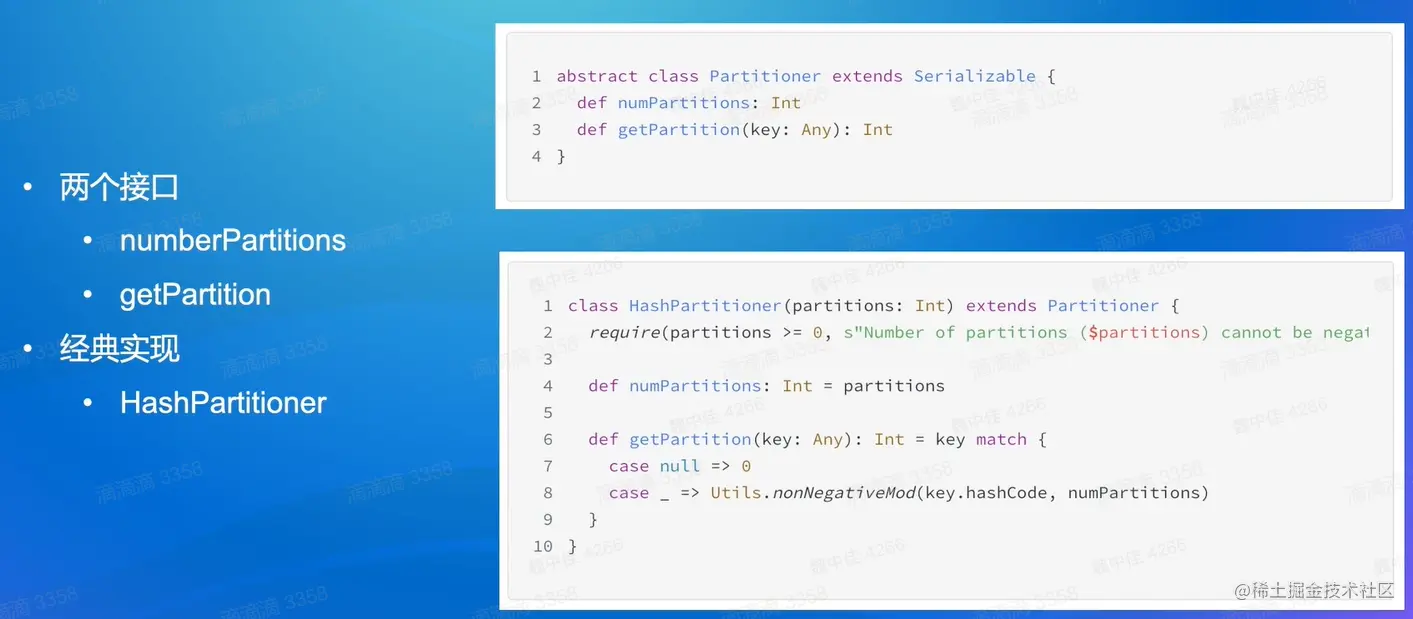

    image.png HashPartitioner：根据key的HashCode对总的分区进行取模得到一个非负的值

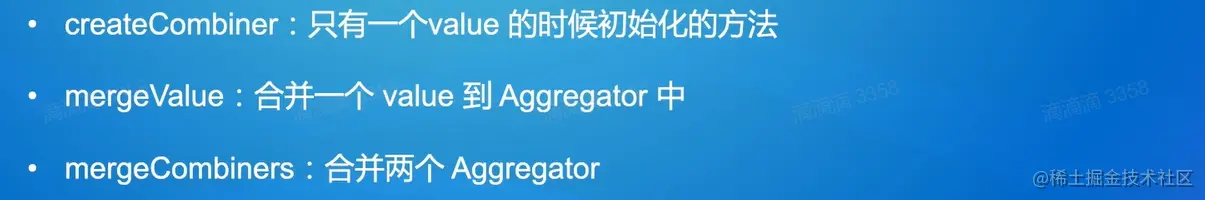

    5.Aggregator image.png 把一部分reduce的工作在map上进行，以wordcount为例，我们可以将所有分好的词全部发送给reducer去进行数数，或者在maper中将处理好的数据变成k-v形式到reducer中进行sum操作，后者相较前者更快。

3.Shuffle过程实现

image.png 具体实现：将key通过Hash写入到不同的文件中，每个文件设置一个缓冲，当缓冲区满的时候写入磁盘，避免频繁IO操作，每个磁盘文件都由下游的一个task任务进行读取。

  1. 写数据

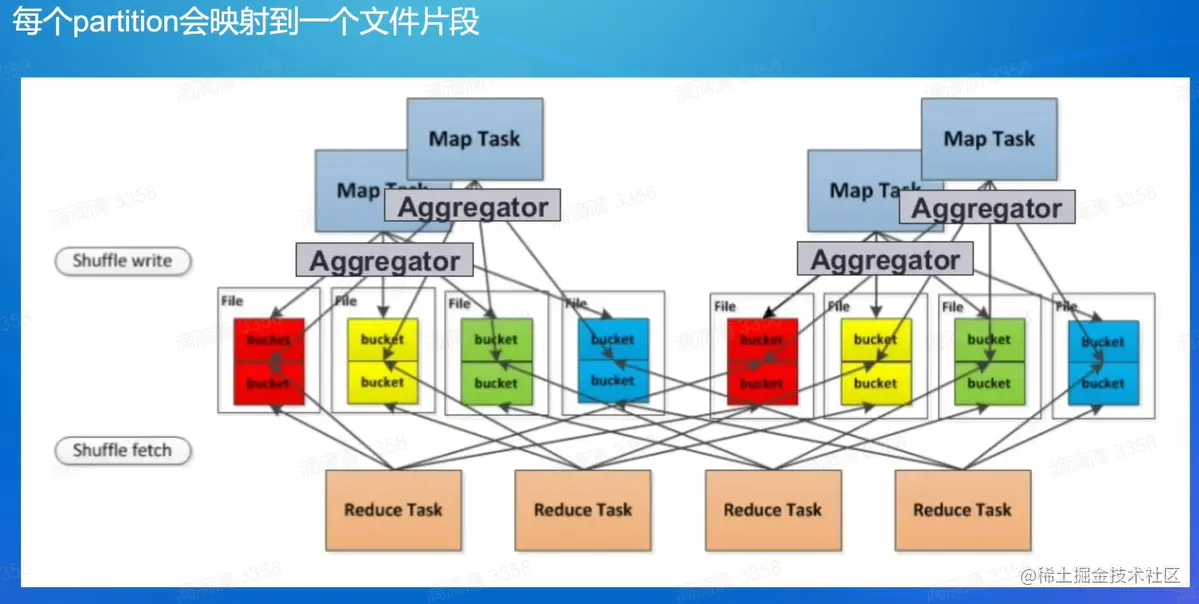

    1.Hash Shuffle(数据量过大时需要大量的文件资源)

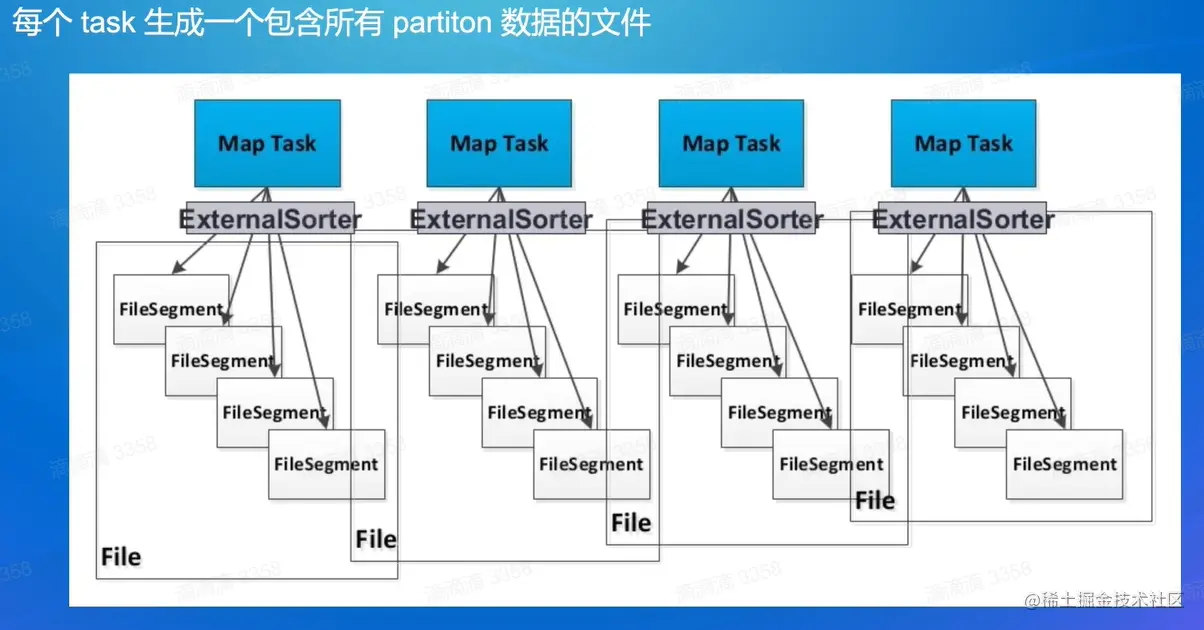

    image.png 2.Hash Shuffle-写数据优化(一个CPU对应一个文件对应一个task) image.png 3.Sort Shuffle image.png 所有文件对应一个Buffer，当内存满的时候，通过排序将相同的partition数据放在一起， 最后每个task生成一个包含所有paitition数据的文件以及一个该task数据在文件位置的偏移量。

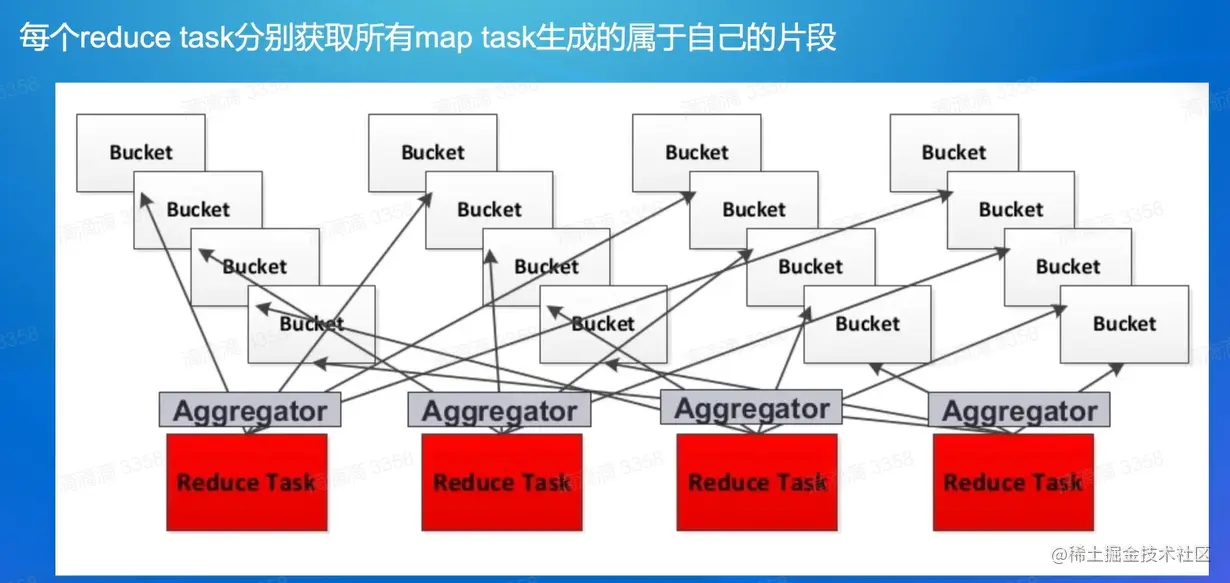

  2. 读数据
  3. Shuffle过程的触发流程
    image.png 从下往上进行创建，collect开始触发计算，task scheduler -> submit job -> 创建shuffle Rdd对象 -> 向Shuffle manager注册自己 -> 创建Map和Reduce两个stage -> 提交到executor开始计算

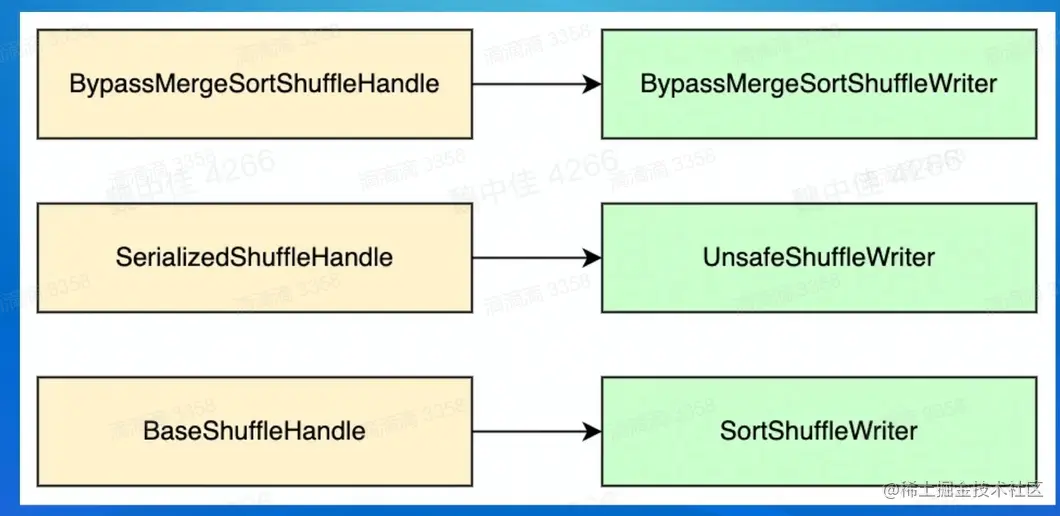

  4. 不同的ShuffleHandle对应的Writer

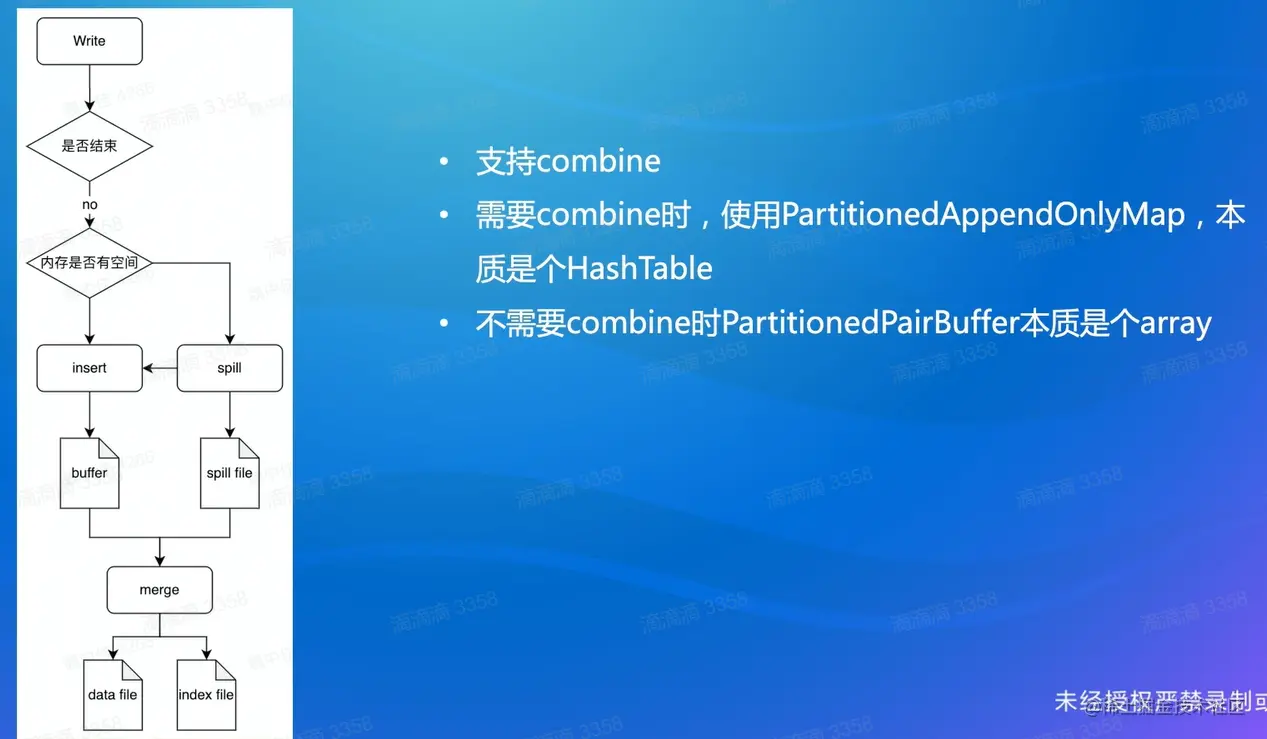

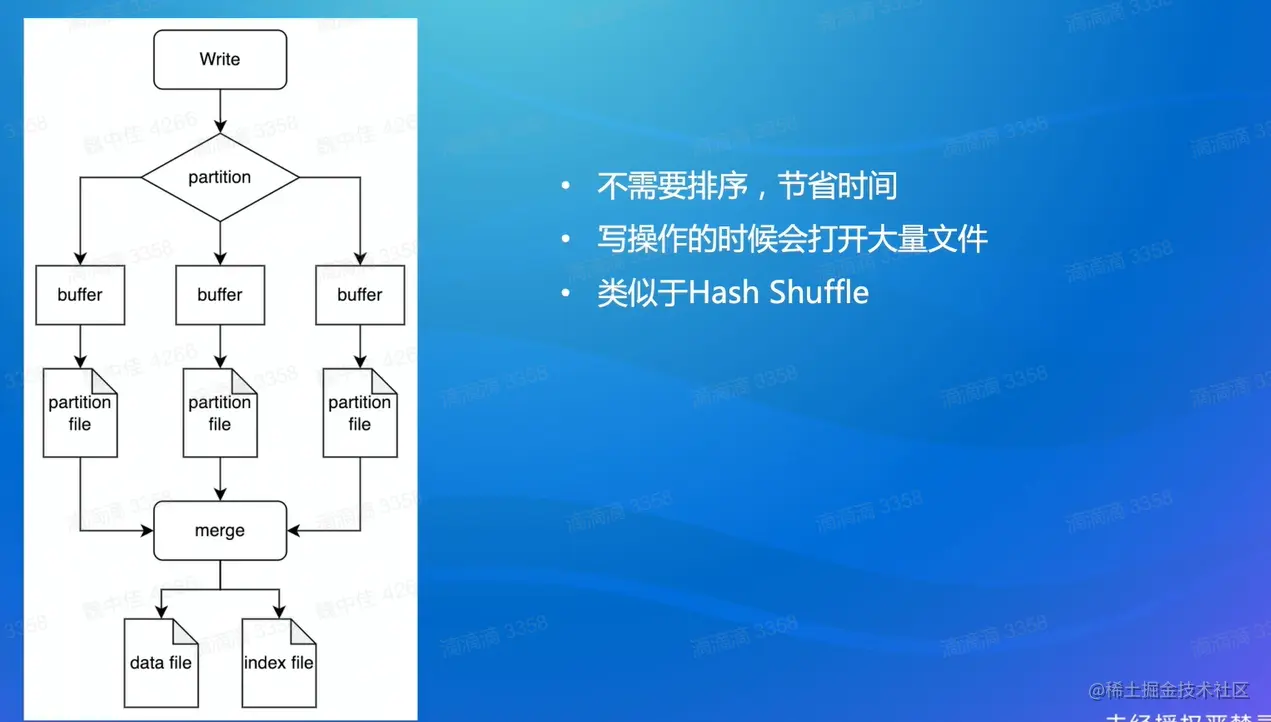

    1. BypassMergeSortShuffleWriter image.png
    2. BypassMergeShuffleWriter image.png

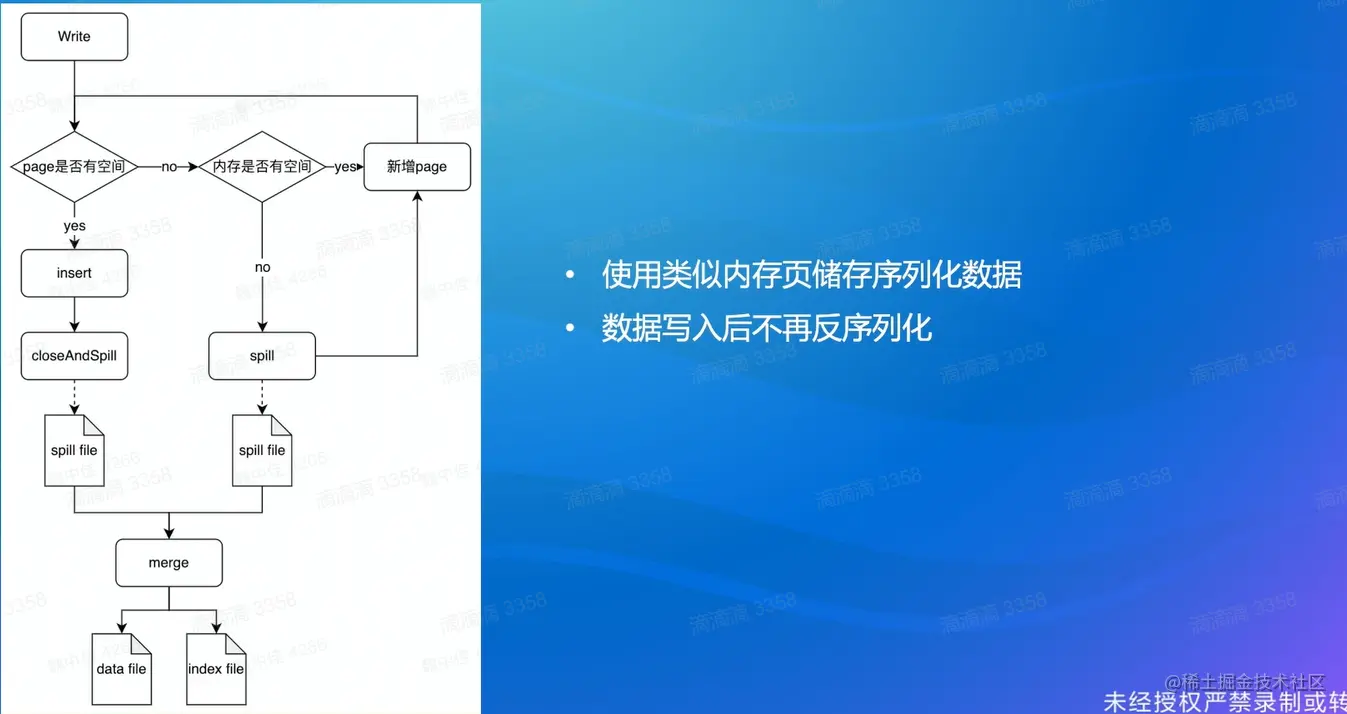

    3. UnsafeShuffleWriter image.png 用到了堆外内存，性能更佳，但是发生内存泄漏难以排查
    4. SortShuffleWriter

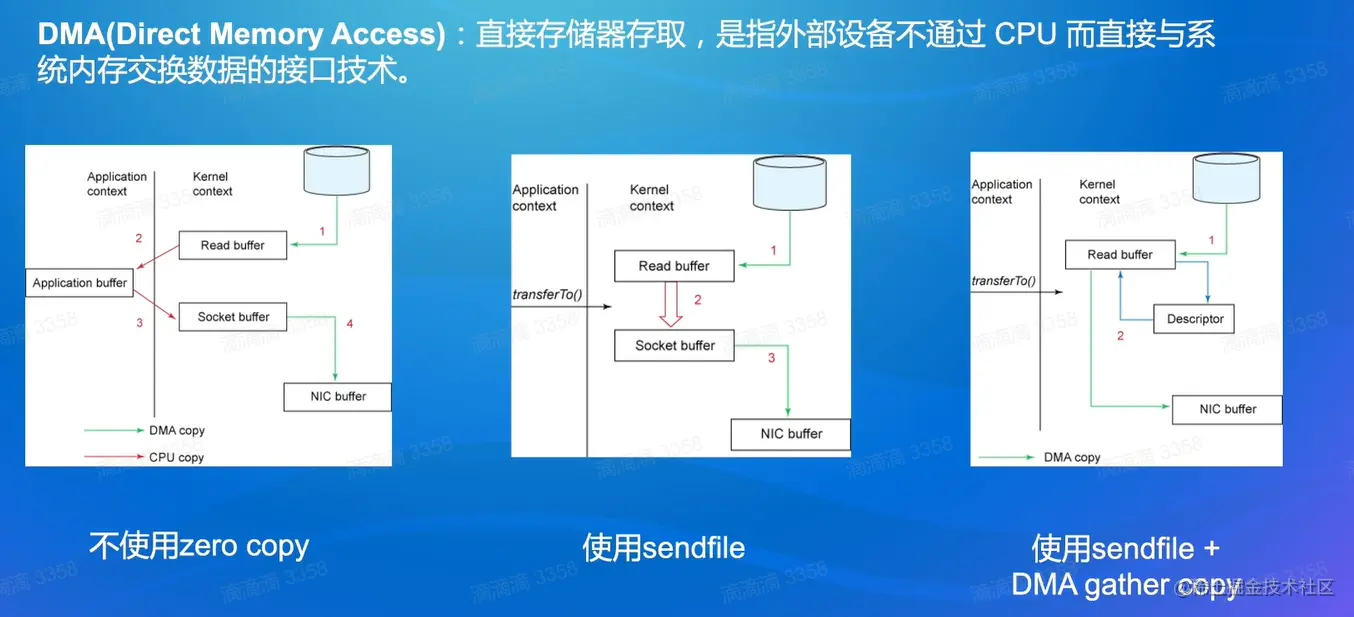

  5. 读写优化技术-zero Copy image.png 通过sendfile系统调用实现
  6. Shuffle优化

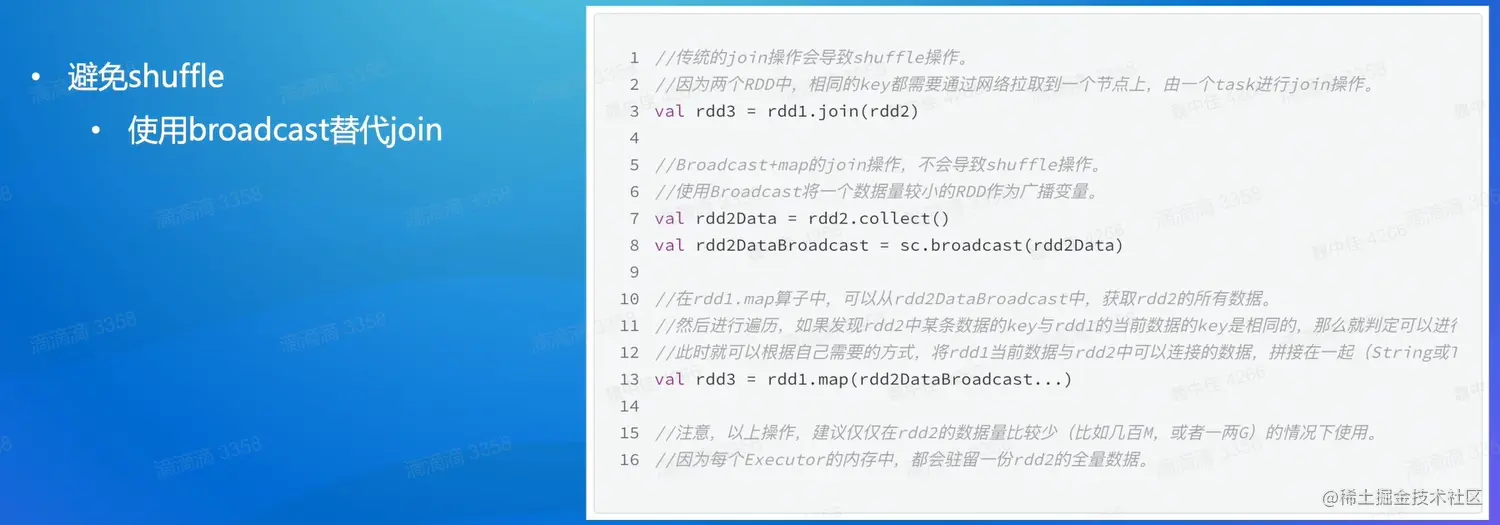

    1. 避免Shuffle(将小的RDD进行广播) image.png
    2. 使用可以map_side预聚合的算子
      image.png 比如在wordcount中maper中提前算出单词出现的次数，而不需要reducer中去进行计算
    3. Shuffle参数优化 image.png
      1. Shuffle并发度过高可能产生随机读，过低可能产生作业执行太慢的问题
      2. 文件空不生成partition
      3. 在数据读取的时候进行合并，如让一个task处理10个数据
      4. 设置处理的最大partition的数据量
      5. 动态调整reduce阶段partition的数量
      6. 数据量过大设置数据读取速度让数据处理的速度降下来
    4. Shuffle倾斜优化
      1. 提高并行度，让数据尽可能的不要分在一起

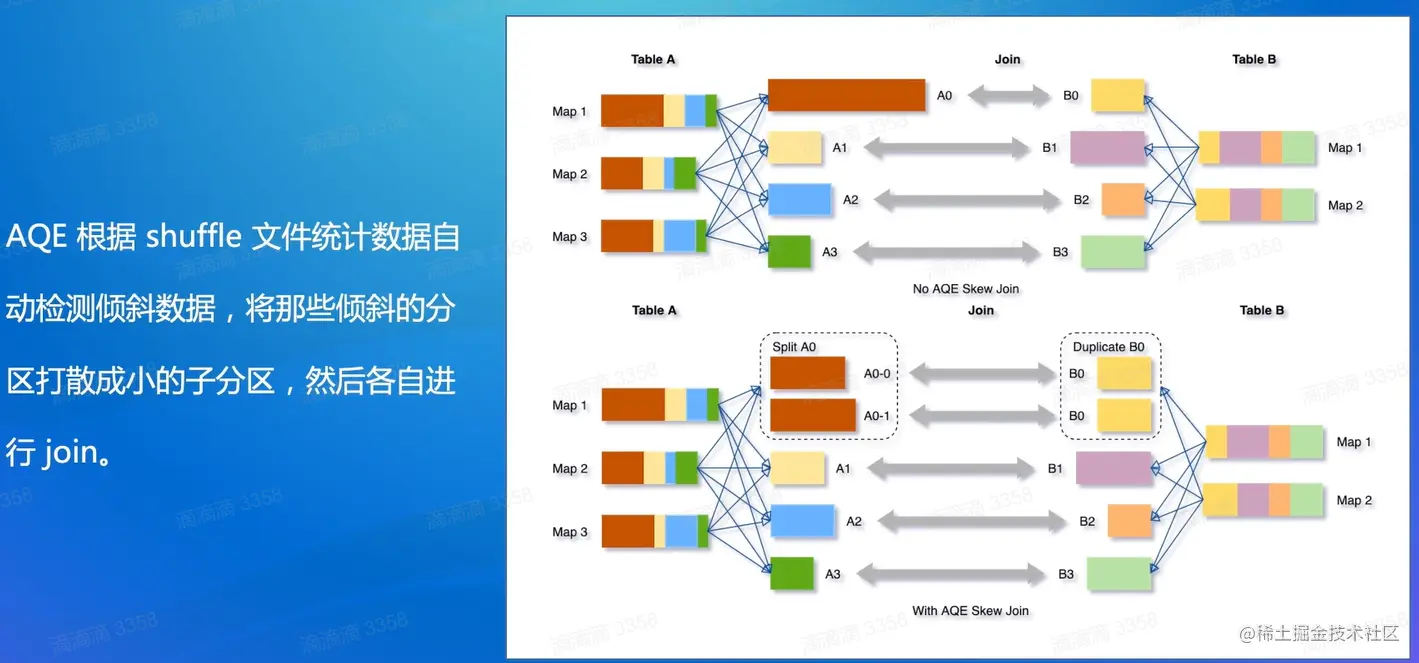

      2. AQE Skew Join，根据统计信息让数据量大的数据进行切分分别进行Join计算 image.png

4. Push Shuffle

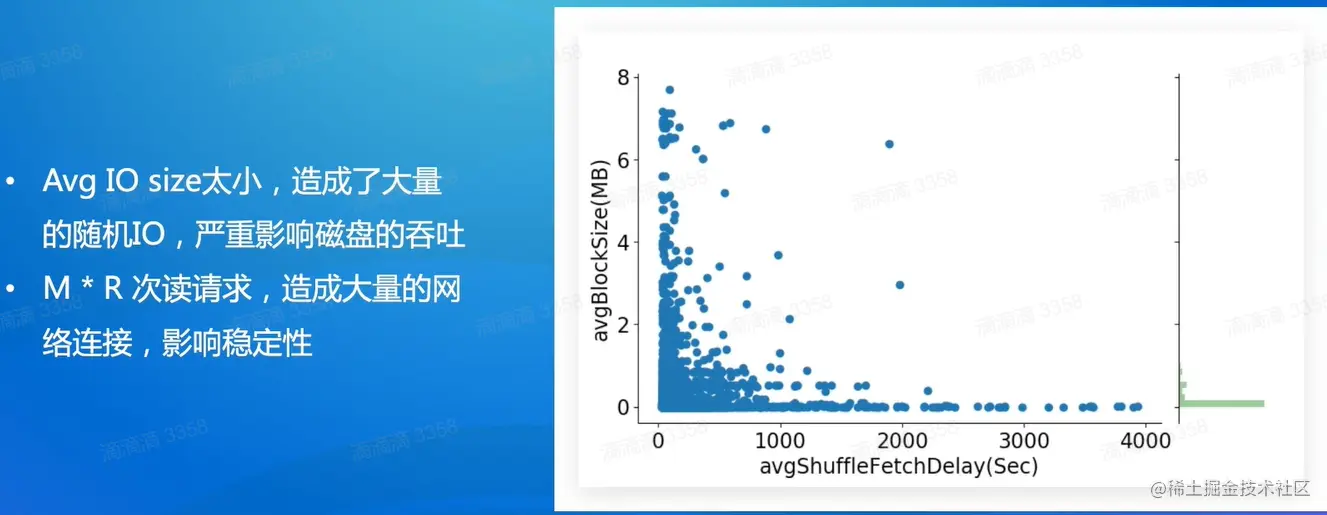

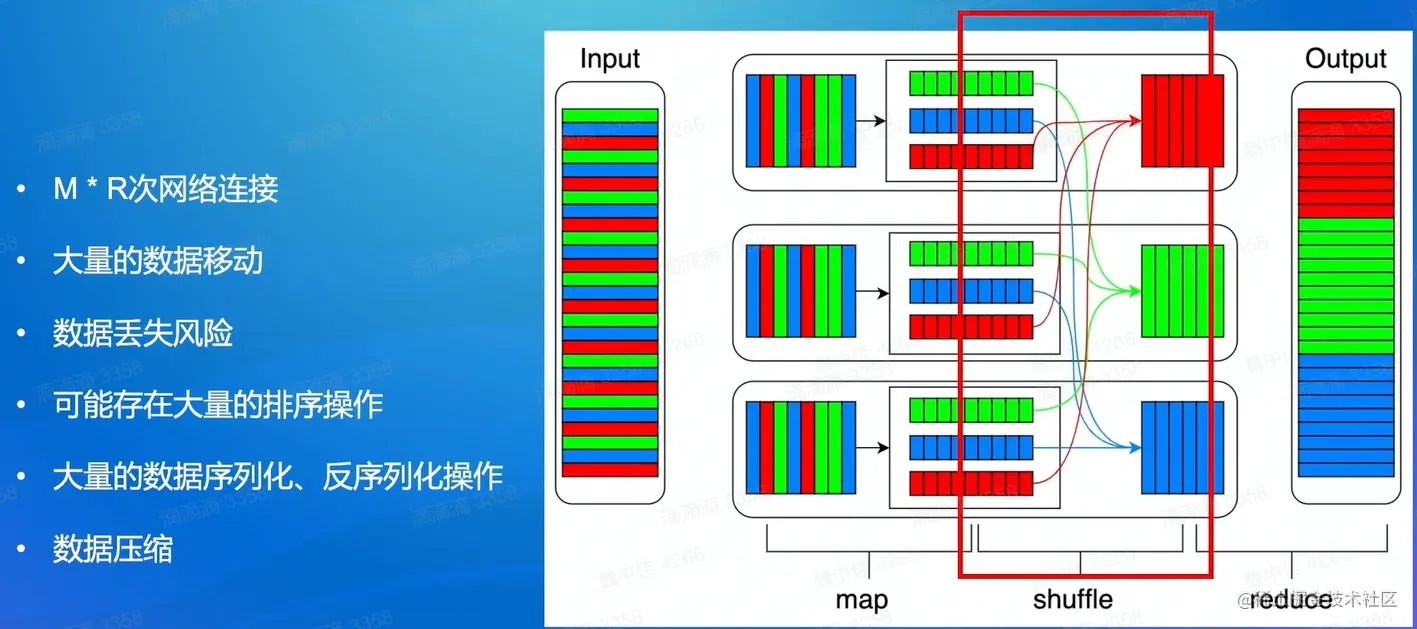

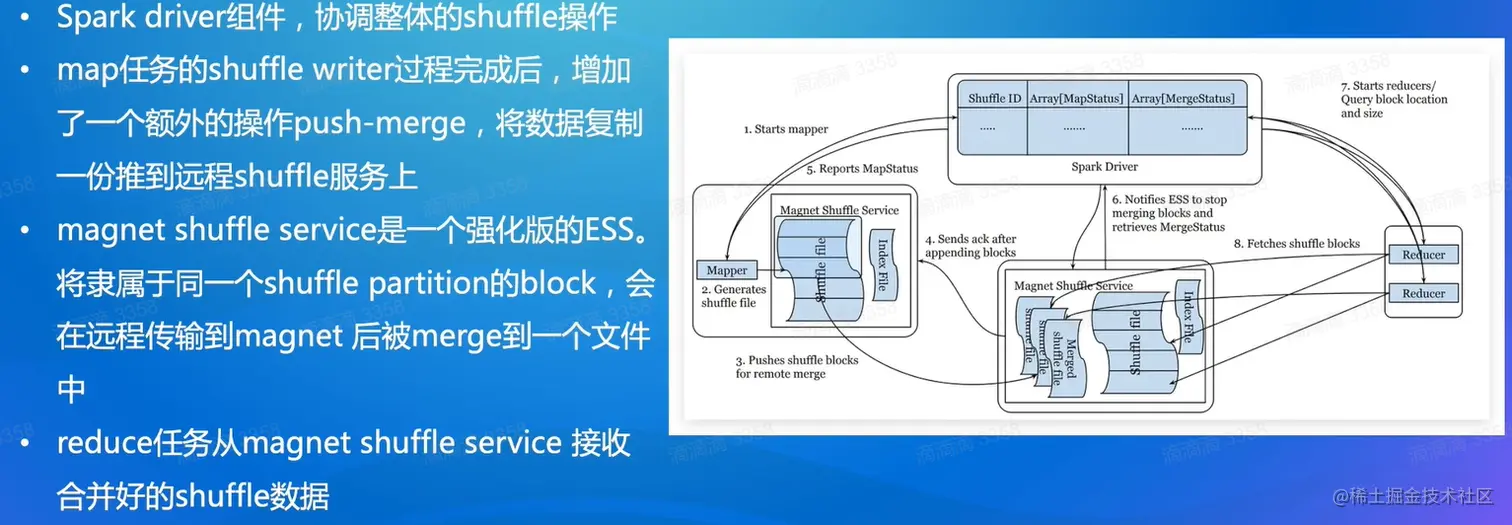

4.1 为什么需要Push Shuffle image.png 4.2 Magnet实现原理

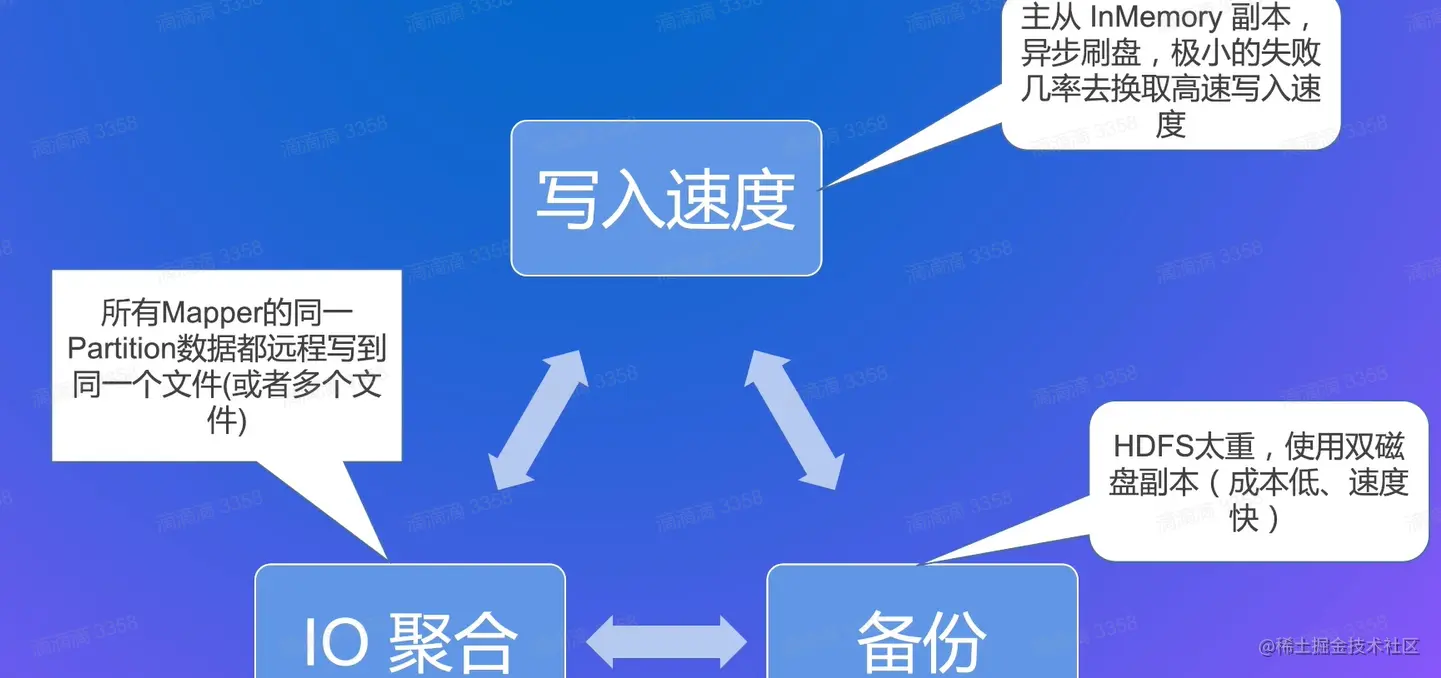

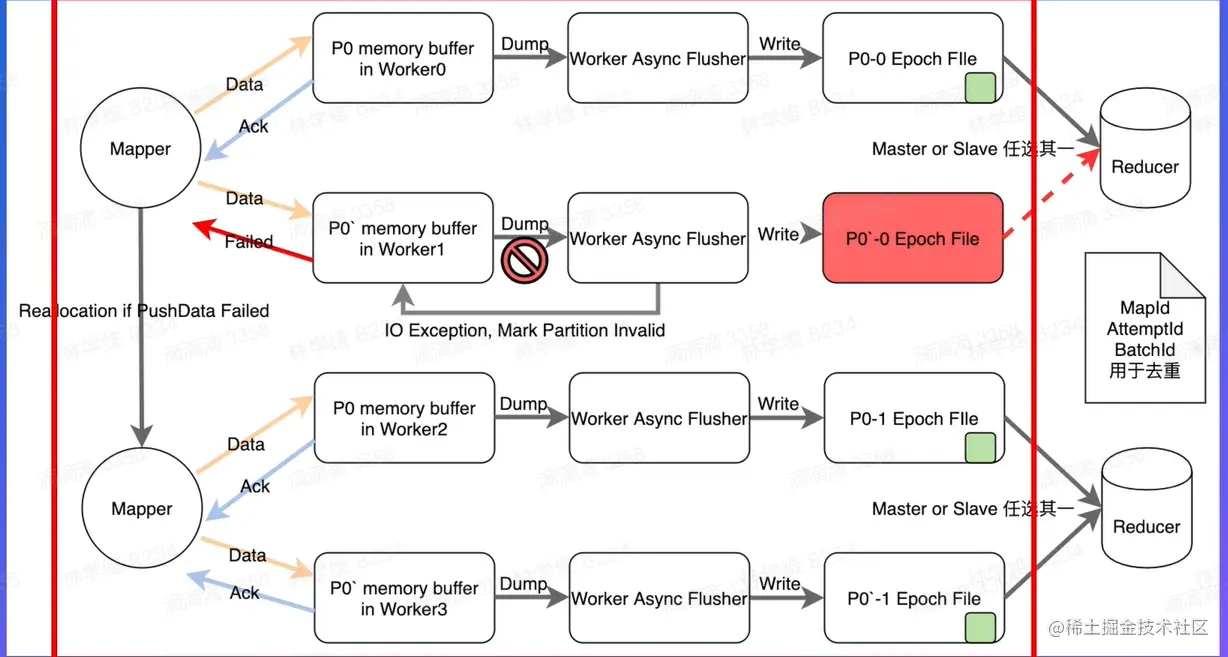

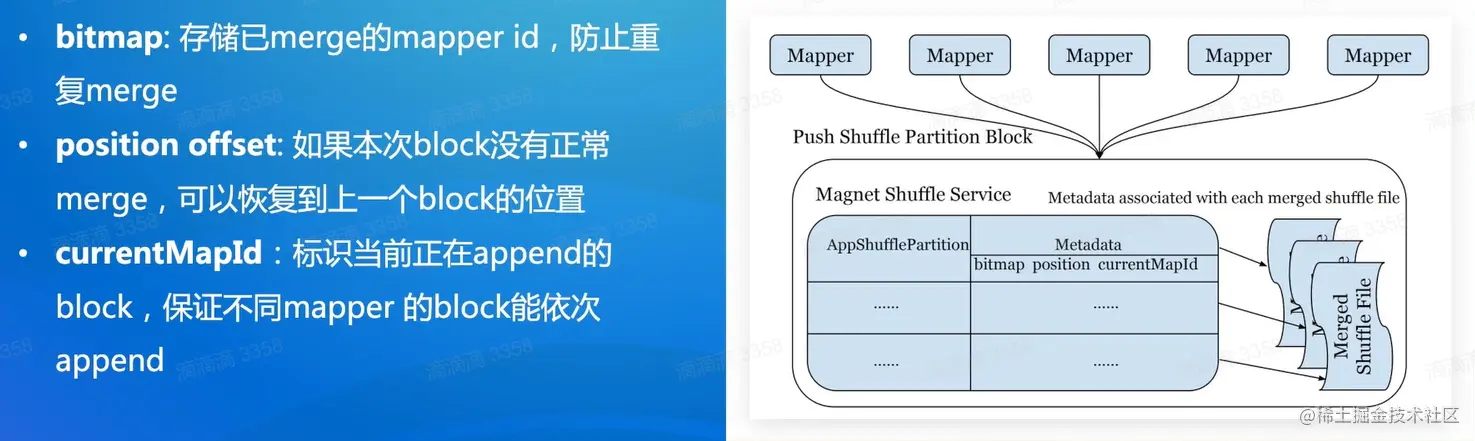

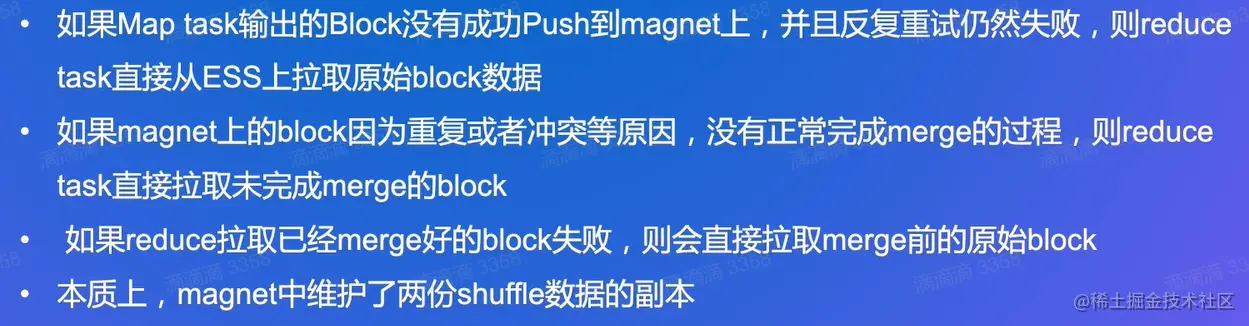

image.png image.png 4.3 Magnet可靠性
image.png 4.4 Cloud Shuffle Service
image.png 4.5 Cloud Shuffle Service架构
image.png 4.6 Cloud Shuffle Service写入流程
