本节课程目录：

Shuffle 概述
Shuffle 算子
Shuffle 过程
Push Shuffle

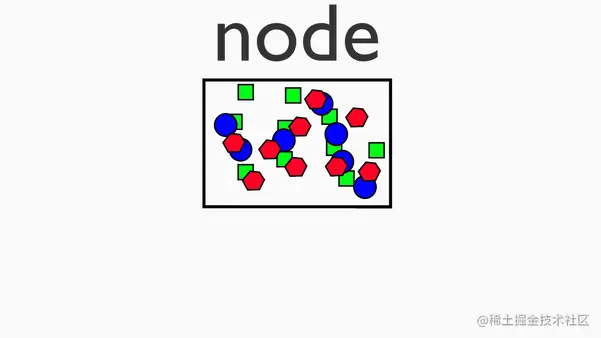

1. Shuffle 概述

1.1 MapReduce 概述

2004年谷歌发布了《MapReduce：Simplified Data Processing on Large Clusters》论文
在开源实现的 MapReduce 中，存在 Map、Shuffle、Reduce 三个阶段

1.1.1 Map 阶段

是在单机上进行的针对一小块数据的计算过程

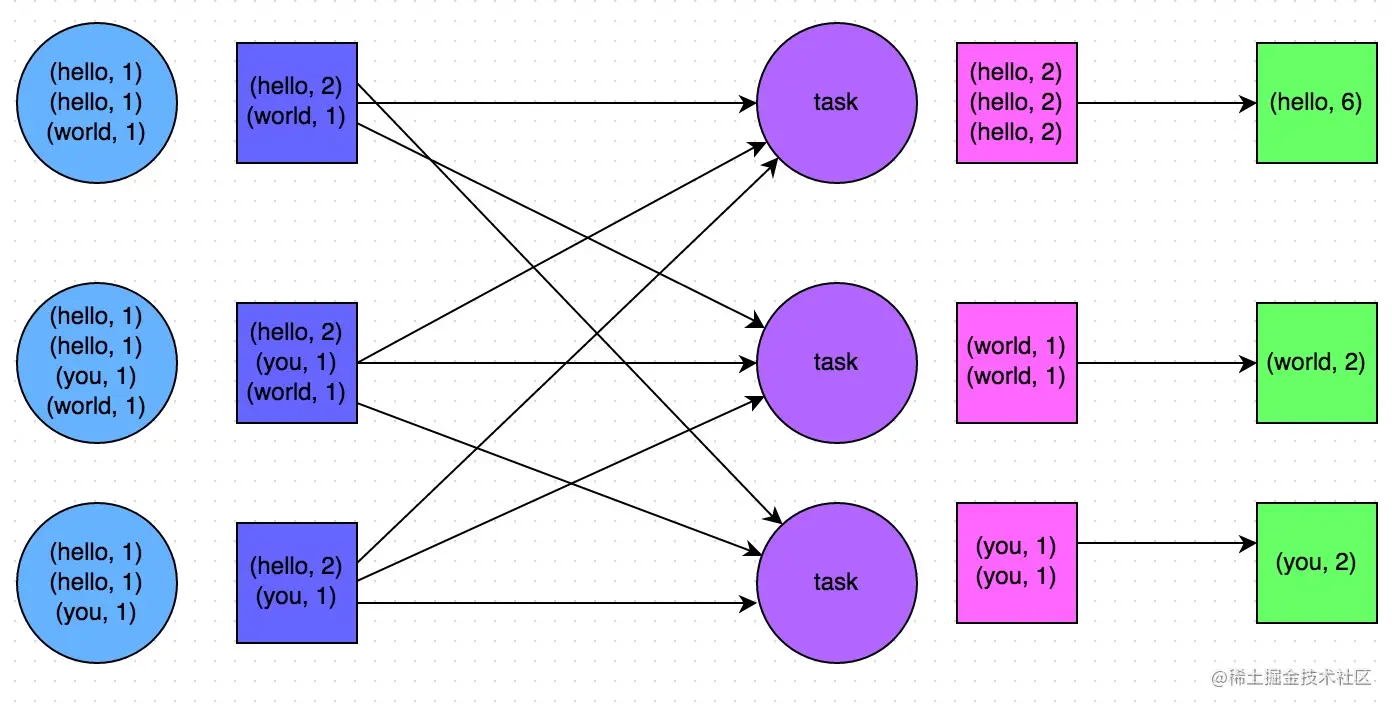

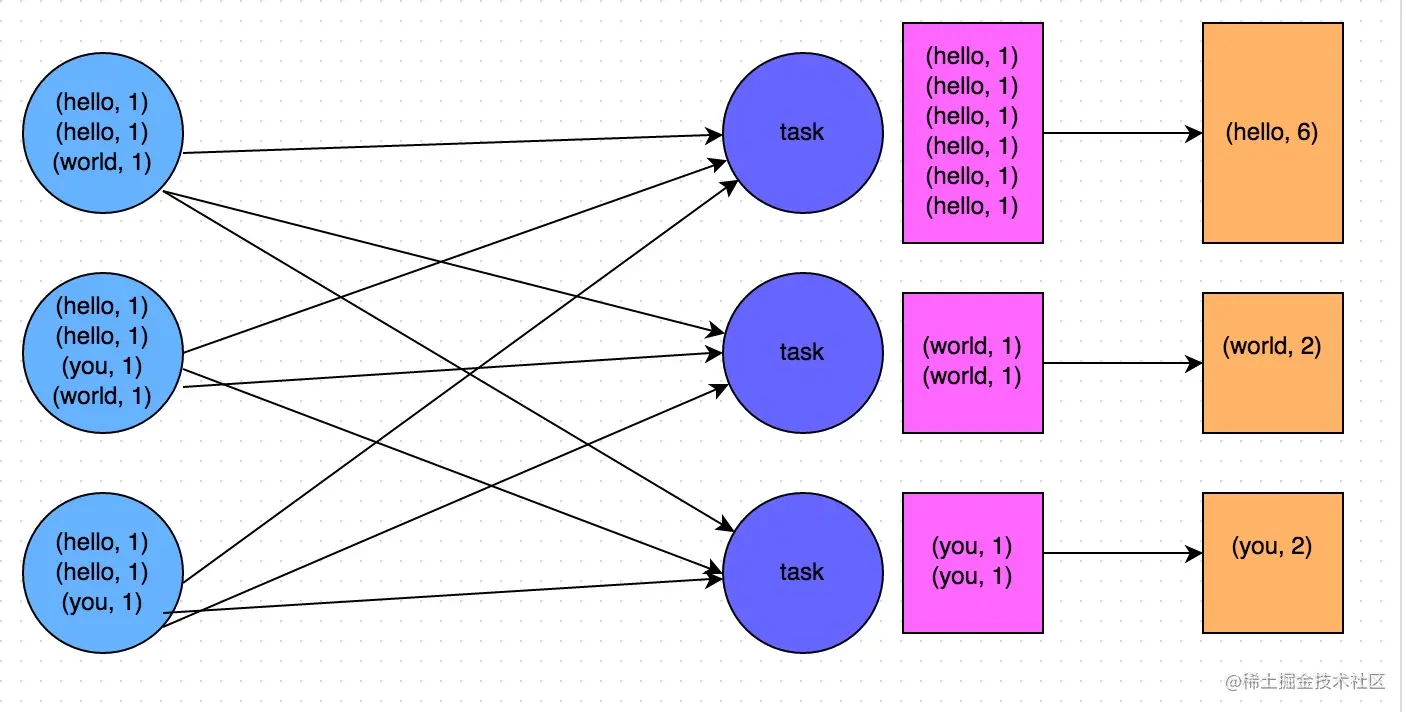

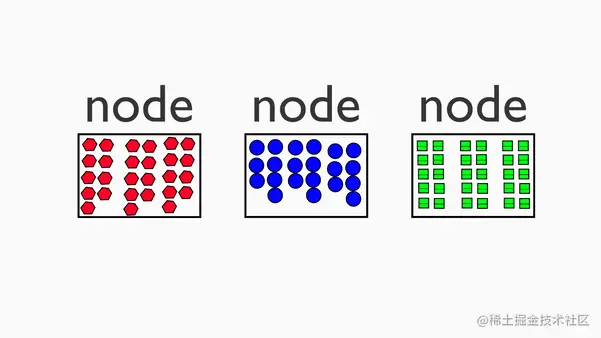

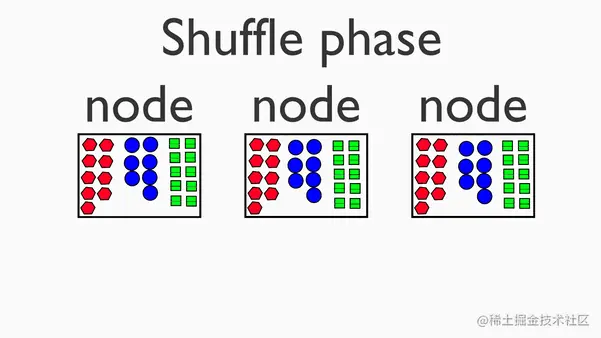

1.1.2 Shuffle 阶段

在 map 阶段的基础上，进行数据移动，为后续的 reduce 阶段做准备

1.1.3 Reduce 阶段

对移动后的数据进行处理，依然是在单机上处理一小份数据

1.4 为什么 Shuffle 对性能非常重要

M * R 次网络连接
大量的数据移动
数据有丢失风险
可能存在大量的排序操作
大量的数据序列化、反序列化操作
数据压缩

2. Shuffle 算子

2.1 Shuffle 算子分类

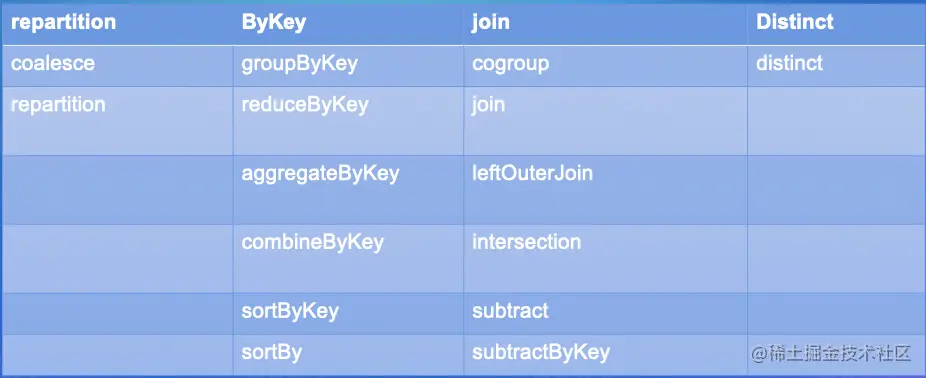

截屏2022-08-01 19.02.47.png

repartition 重新改变分区
ByKey 把指定 Key - Value 对聚合到一起进行计算
join 按照某种条件把数据放到一起进行计算
Distinct 特殊的 ByKey 操作

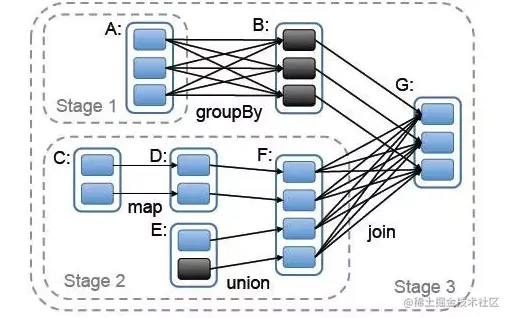

2.2 Spark 中对 shuffle 的抽象 - 宽依赖、窄依赖

窄依赖：父 RDD 中的每个分片至多被子 RDD 中的一个分片所依赖
宽依赖：父 RDD 中的每个分片可能被子 RDD 中的多个分片所依赖

ShuffleDependency
- CoGroupedRDD
  - Cogroup
    - fullOuterJoin、rightOuterJoin、left OuterJoin
    - join
- ShuffledRDD
  - combineByKeyWithClassTag
    - combineByKey
    - reduceByKey
  - Coalesce
  - sortByKey
    - sortBy

2.2.1 Shuffle Dependency 构造

A single key - value pair RDD 一个kv对形式的 RDD
Partitioner 给定 Key 所对应的分区
Serializer 把对象映射成二进制的数据流或把二进制的数据映射成对象
Optional Key ordering 排序 Key
Optional Aggregator 详见下
mapSideCombine flag which is disabled by default

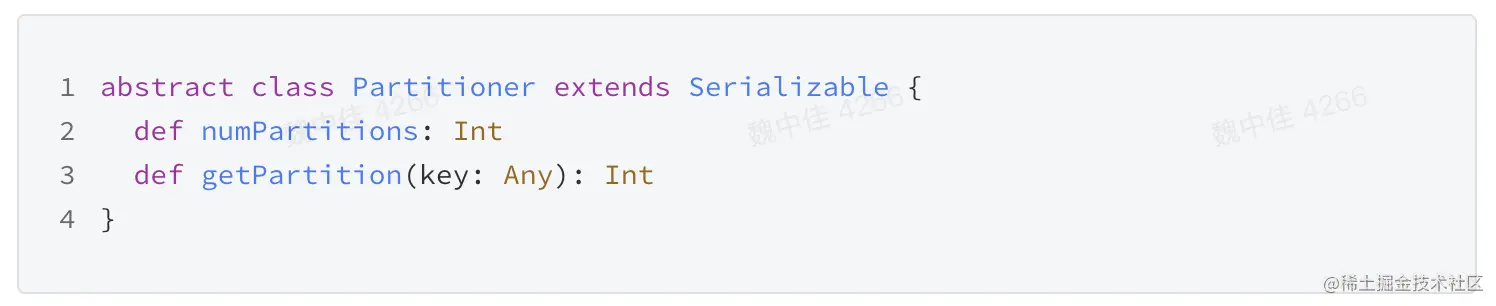

Partitioner（用来将 record 映射到具体的partition的方法）

两个接口
- numberPartitions
- getPartition

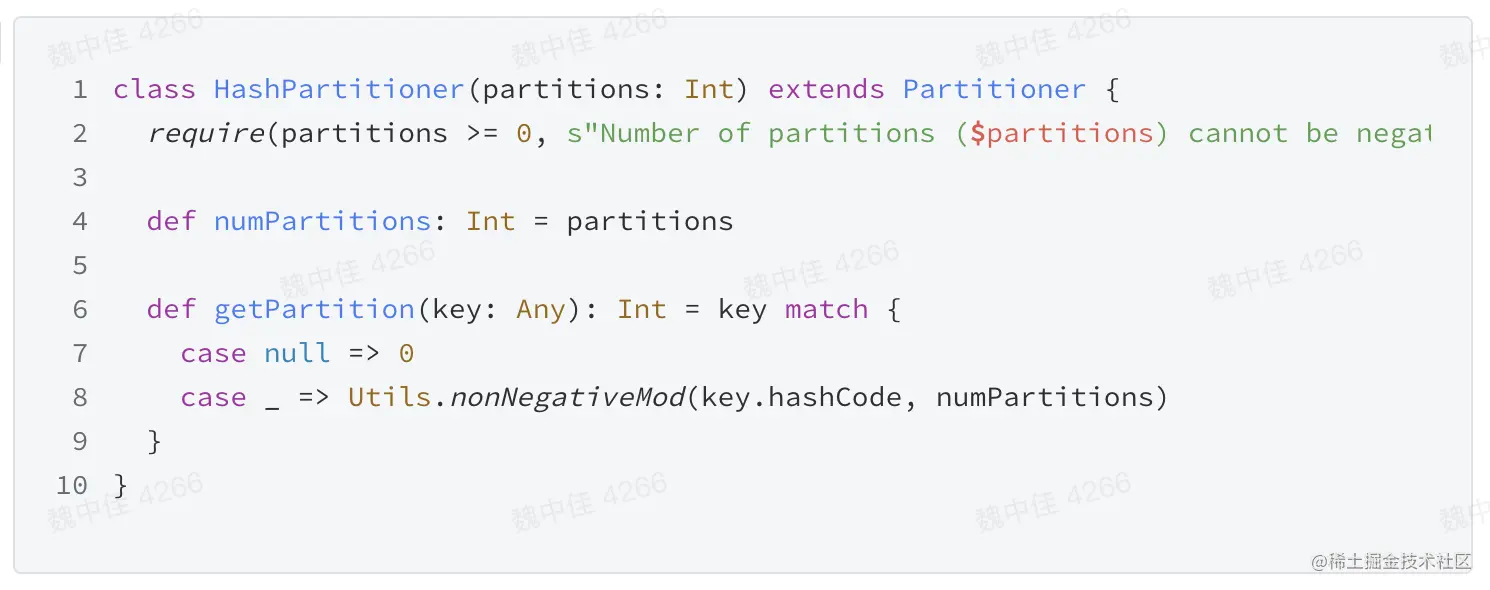

经典实现
- HashPartitioner

Aggregator（在 map 阶段合并部分 record 的函数）

createCombiner：只有一个 value 的时候初始化的方法
mergeValue：合并一个 value 到 Aggregator 中
mergeCombiners：合并两个 Aggregator

3. Shuffle 过程

Shuffle 实现的发展历程
- Spark 0.8 及以前 Hash Based Shuffle
- Spark 0.8.1 为 Hash Based Shuffle 引入 File Consolidation 机制
- Spark 0.9 引入 ExternalAppendOnlyMap
- Spark 1.1 引入 Sort Based Shuffle，但默认仍为 Hash Based Shuffle
- Spark 1.2 默认的 Shuffle 方式改为 Sort Based Shuffle
- Spark 1.4 引入 Tungsten - Sort Based Shuffle
- Spark 1.6 Tungsten - Sort Based Shuffle 并入 Sort Based Shuffle
- Spark 2.0 Hash Based Shuffle 退出历史舞台

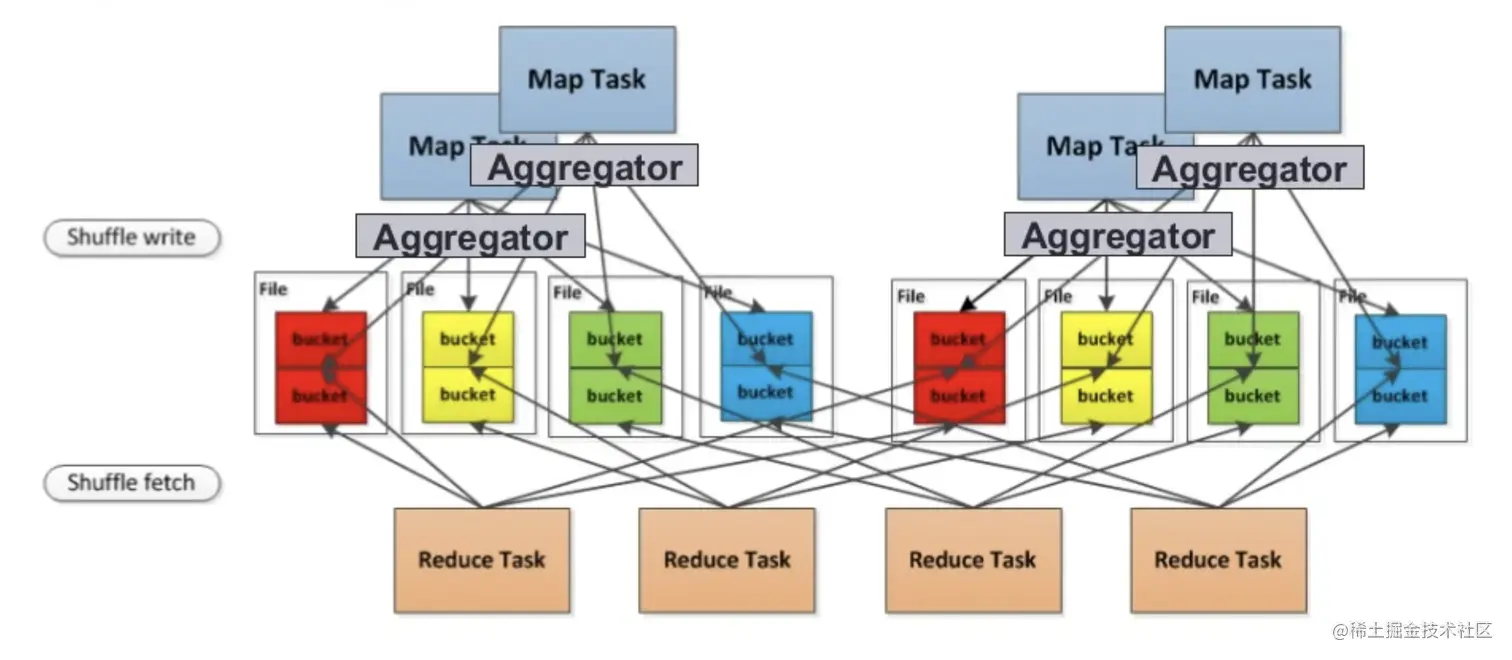

3.1 Hash Shuffle - 写数据

不需要排序
每个 partition 会映射到一个独立的文件。
- 随着作业的规模增大，打开创建的文件数量会非常多，严重消耗资源。

优化后，每个 partition 会映射到一个文件片段。
- 实际上打开的文件数量与优化前相同。

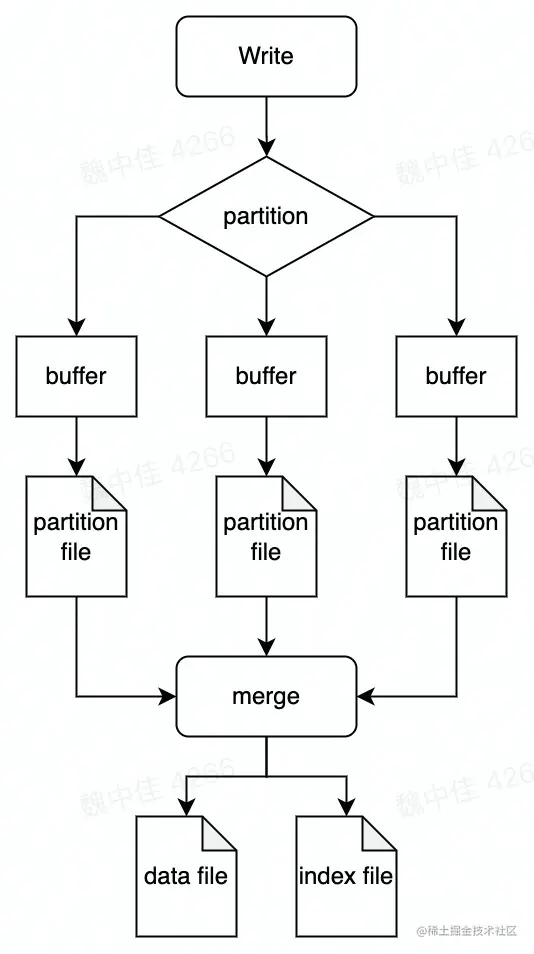

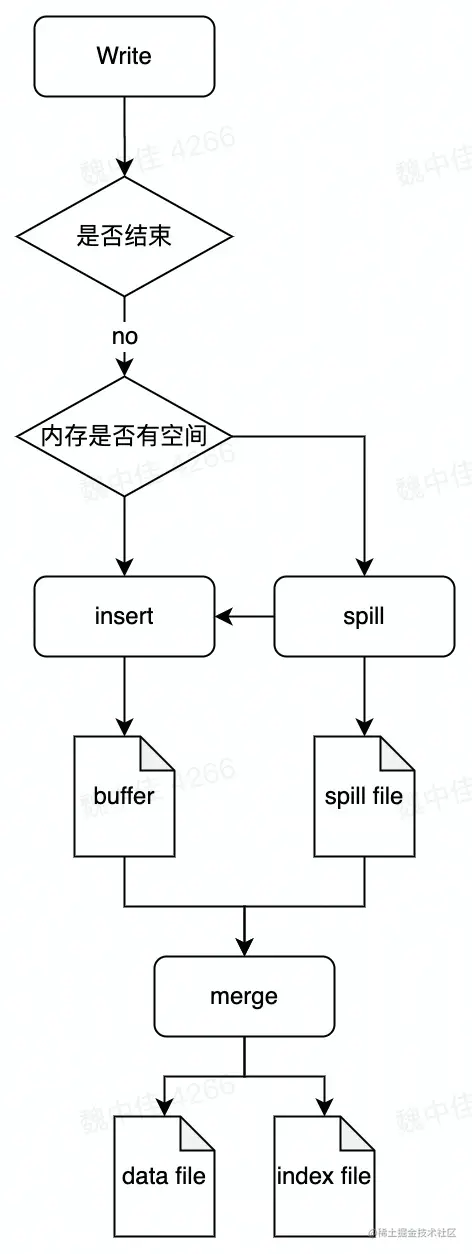

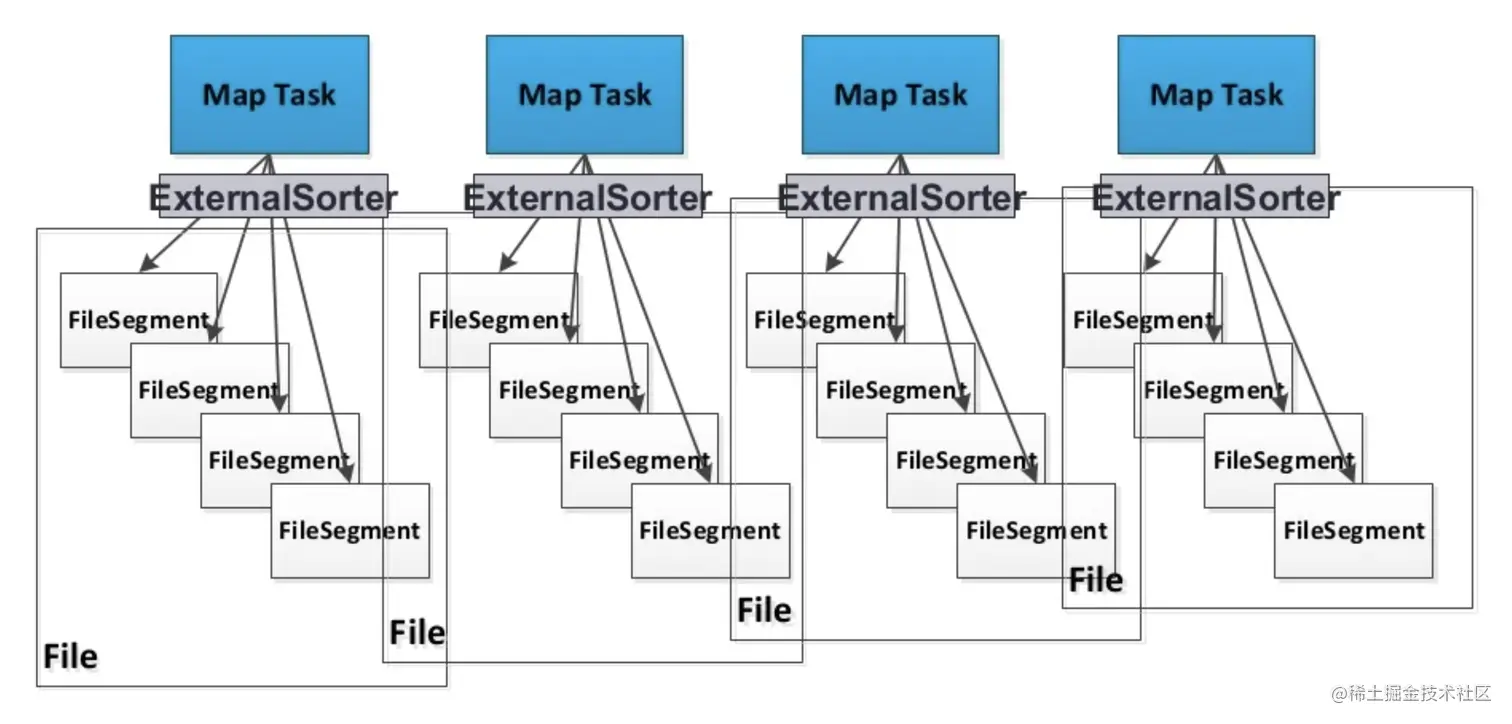

3.2 Sort Shuffle - 写数据

需要排序
每个 task 生成一个包含所有 partition 数据的文件。

3.3 Shuffle - 读数据

每个 reduce task 分别获取所有 map task 生成的属于自己的片段

3.4 Shuffle 过程的触发流程

graph TD
Collect-Action --> SubmitJob
 --> GetDependencies
 --> RegisterShuffle

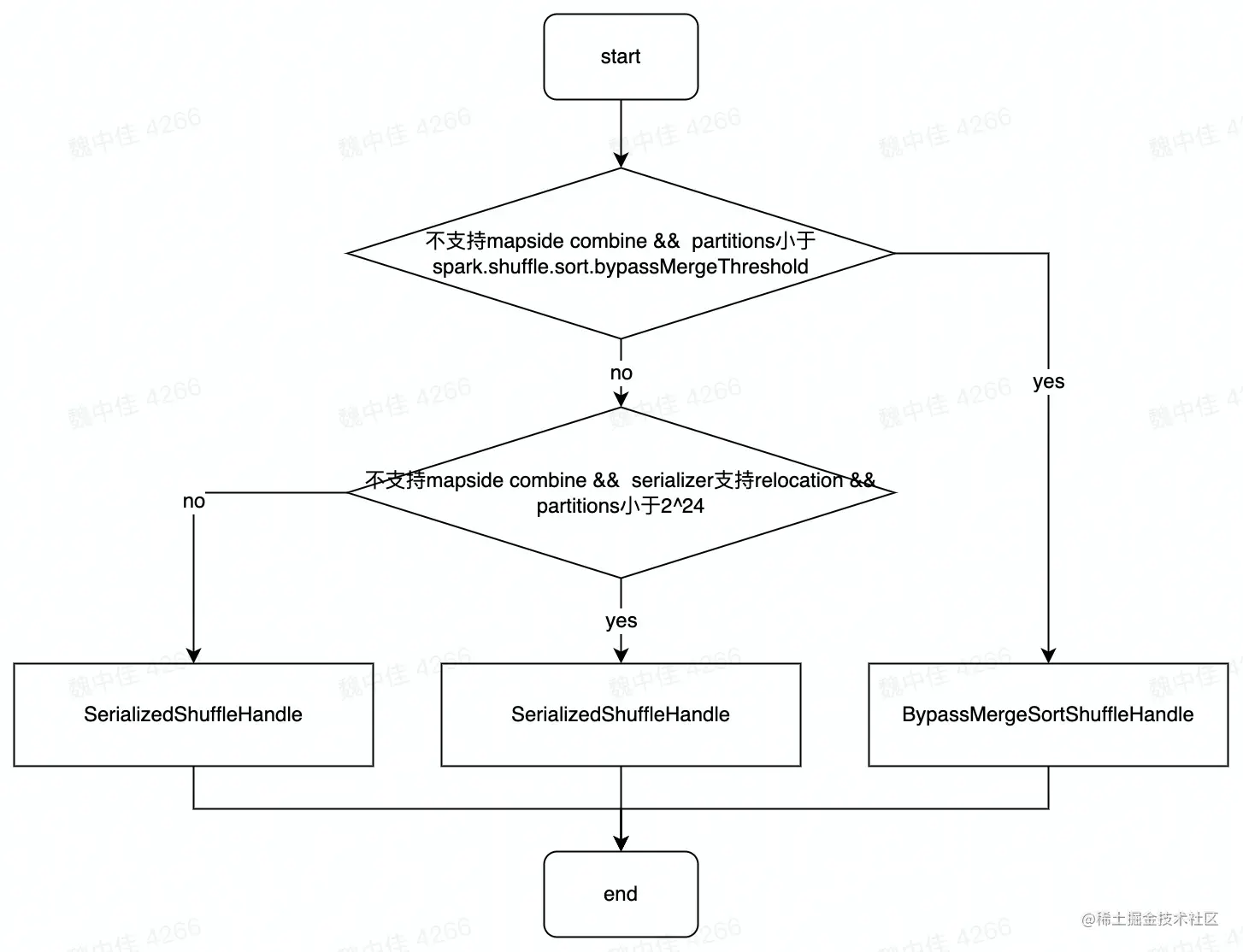

3.5 Shuffle Handle 的创建

最重要的事情是根据不同条件创建不同的 shuffle Handle

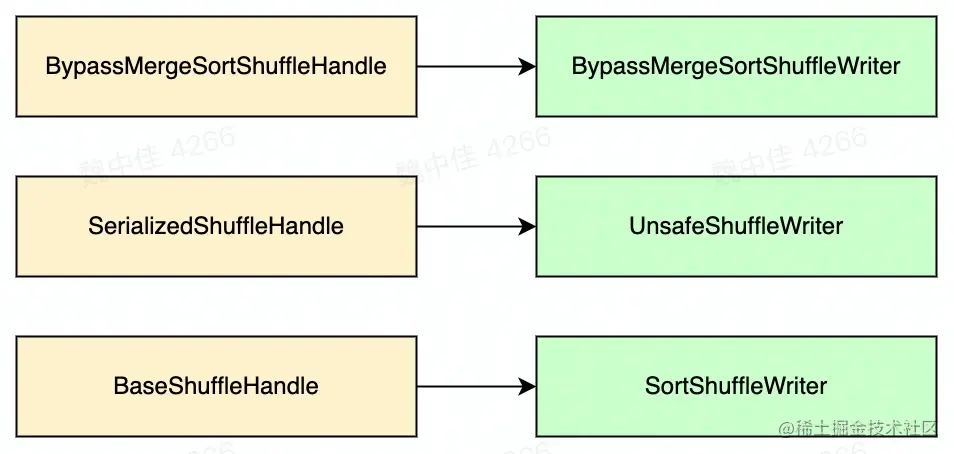

3.6 Shuffle Handle 与 Shuffle Writer 的对应关系

3.7 Writer 实现

BypassMergeShuffleWriter

不需要排序，节省时间
写操作的时候会打开大量文件
类似于 Hash Shuffle

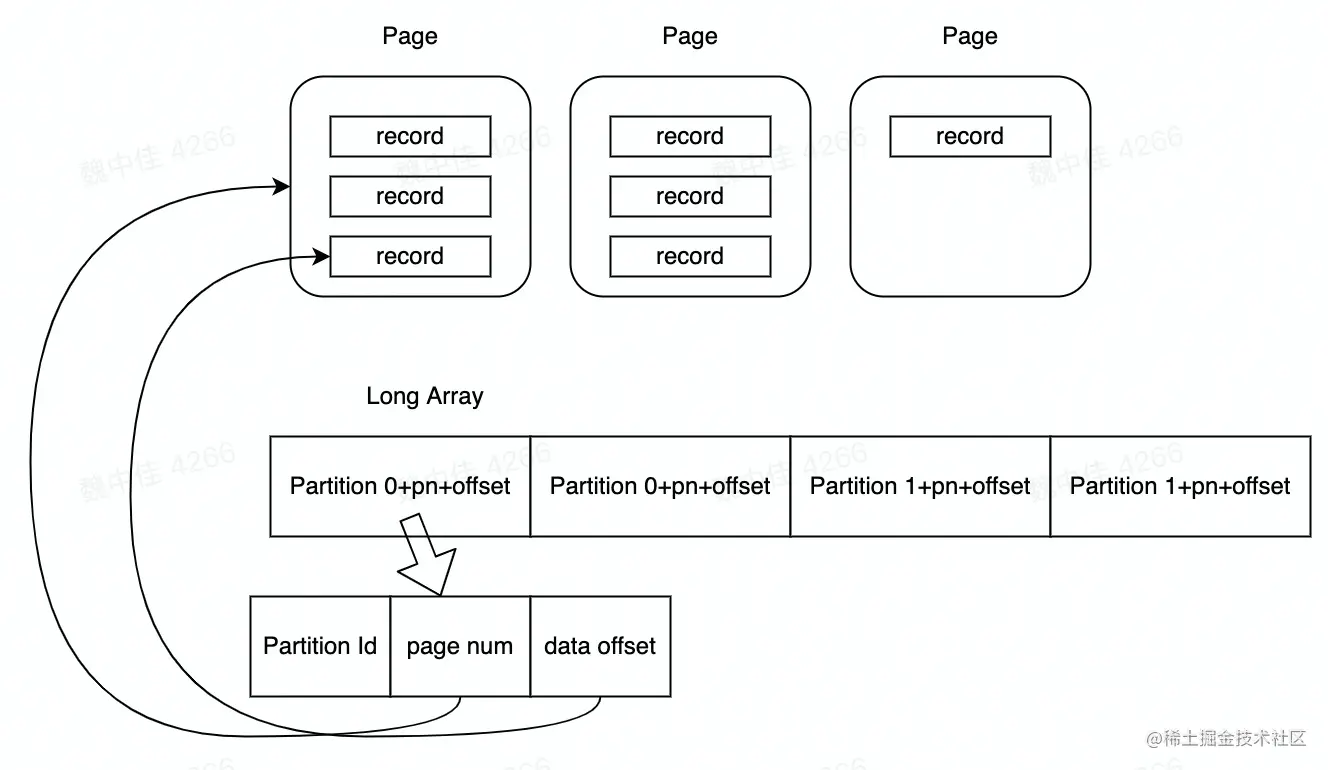

UnsafeShuffleWriter

使用类似内存页储存序列化数据
数据写入后不再反序列化

只根据 partition 排序 Long Array
数据不移动

SortShuffleWriter

支持 combine
需要 combine 时，使用 PartitionedAppendOnlyMap，本质是个 HashTable
不需要 combine 时，使用PartitionedPairBuffer，本质是个 array

3.8 Reader 实现

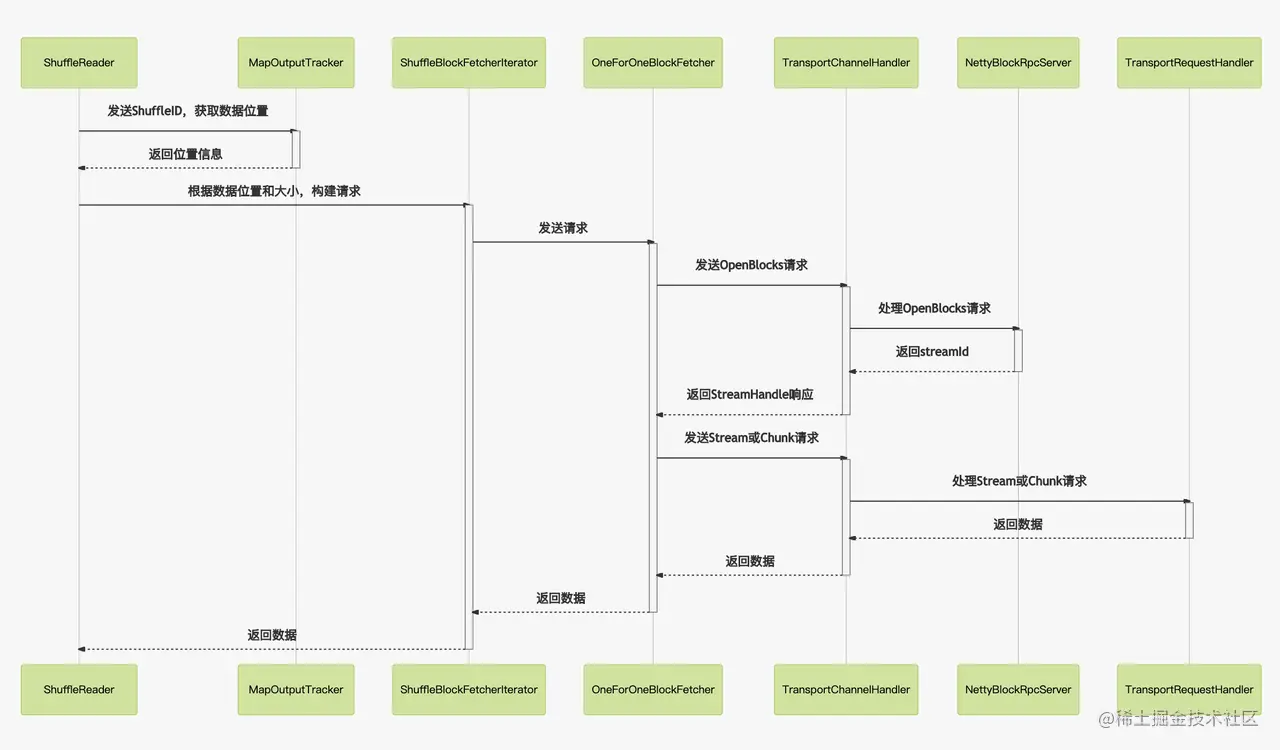

网络时序图

使用基于 netty 的网络通信框架
位置信息记录在 MapOutputTracker 中
主要会发送两种类型的请求
- OpenBlocks 请求
- Chunk 请求或 Stream 请求

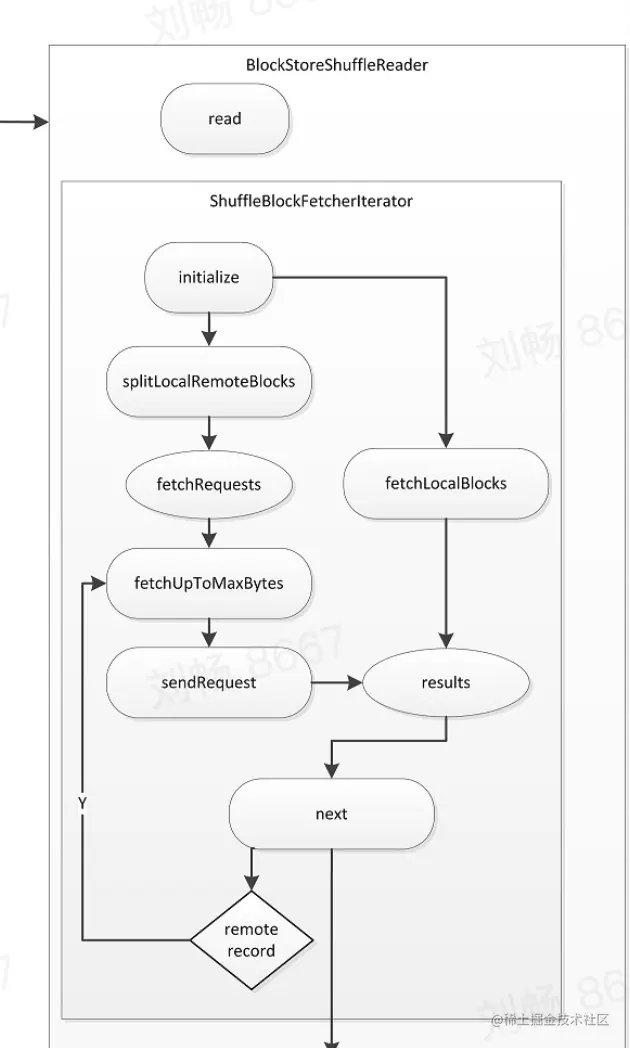

ShuffleBlockFetchIterator

区分 local 和 remote 节省网络消耗
防止 OOM
- maxBytesInFlight
- maxReqsInFlight
- maxBlocksInFlightPerAddress
- maxReqSizeShuffleToMem
- maxAttemptsOnNettyOOM

External Shuffle Service

ESS 作为一个存在于每个节点上的 agent 为所有 Shuffle Reader 提供服务，从而优化了 Spark 作业的资源利用率，MapTask 在运行结束后可以正常退出

3.9 Shuffle 优化使用的技术

Zero Copy

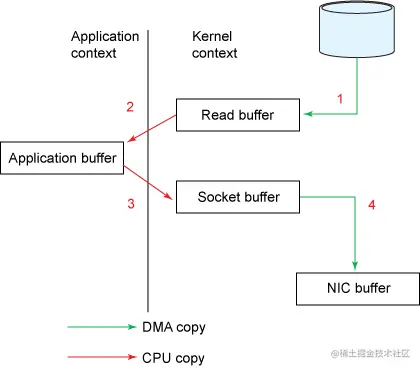

不使用 zero copy

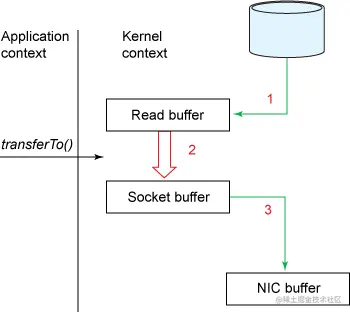

使用 sendfile

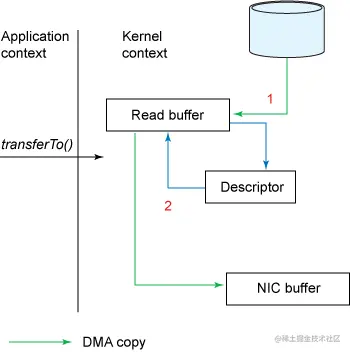

使用 sendfile + DMA gather copy

Netty Zero Copy

可堆外内存，避免 JVM 堆内存到堆外内存的数据拷贝
compositeByteBuf、Unpooled.wrappedBuffer、ByteBuf.slice，可以合并、包装、切分数组，避免发生内存拷贝
Netty 使用 FileRegion 实现文件传输，FileRegion 底层封装了 FileChannel#transferTo() 方法，可以将文件缓冲区的数据直接传输到目标 Channel，避免内核缓冲区和用户态缓冲区之间的数据拷贝

3.10 常见问题

数据存储在本地磁盘，没有备份
IO 并发：大量 RPC 请求（M*R）
IO 吞吐：随机读、写放大（3X）
GC 频繁，影响 NodeManager

3.11 Shuffle 优化

避免 shuffle

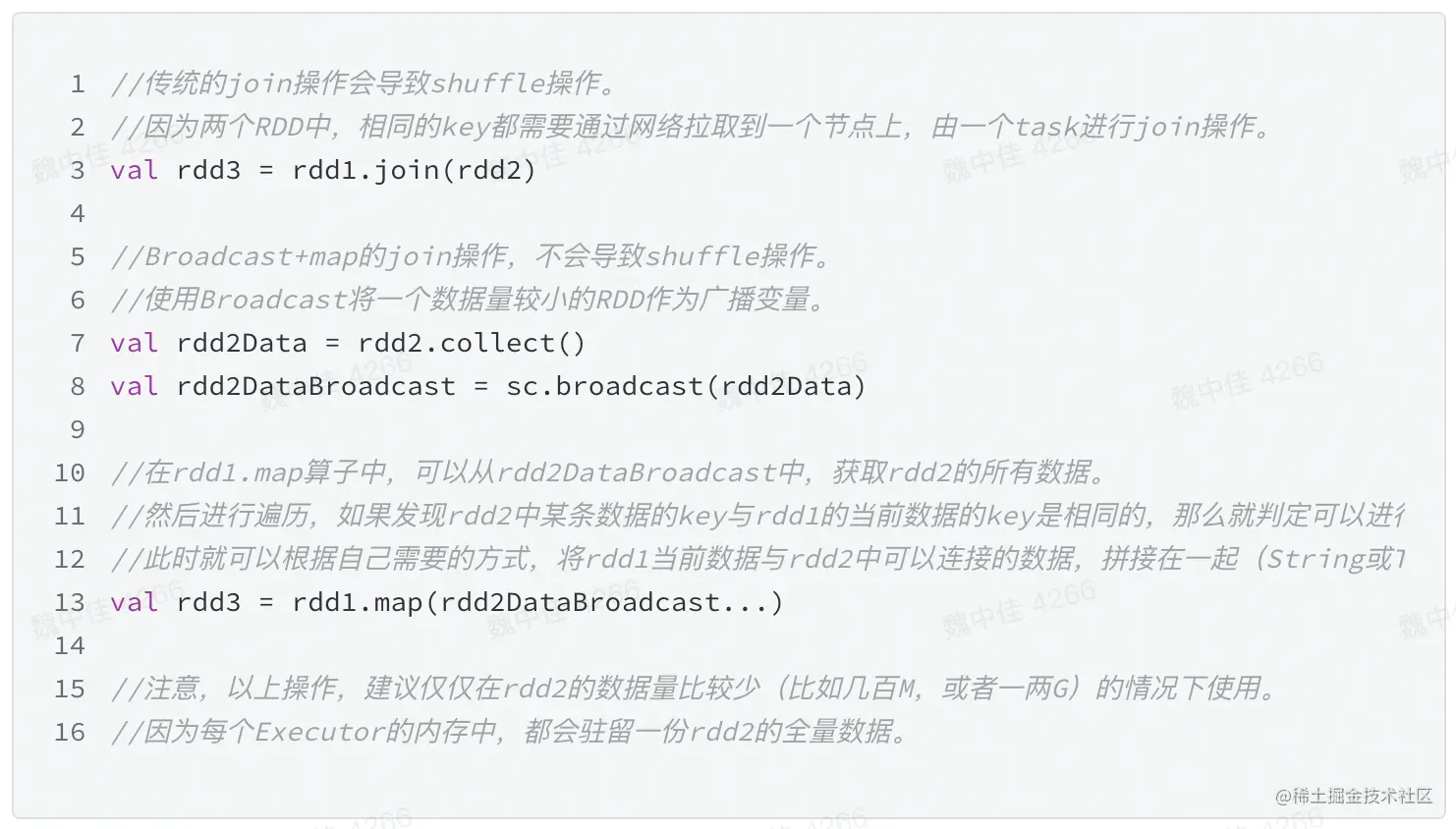

- 使用 broadcost 替代 join
- 使用可以 map-side 预聚合的算子

3.12 Shuffle 参数优化

spark.default.parallelism && spark.sql.shuffle.partitions
spark.hadoopRDD.ignoreEmptySplits
spark.hadoop.mapreduce.input.fileinputformat.split.minsize
spark.sql.file.maxPartitionBytes
spark.sql.adaptive.enabled && spark.sql.adaptive.shuffle.targetPostShuffleInputSize
spark.reducer.maxSizeInFlight
spark.reducer.maxReqsInFlight
spark.reducer.maxBlocksInFlightPerAddress

3.13 Shuffle 倾斜优化

倾斜影响
- 作业运行时间变长
- Task OOM 导致作业失败
解决办法
- 提高并行度
  - 优点：足够简单
  - 缺点：只缓解，不根治
Spark AQE Skew Join

AQE 根据 shuffle 文件统计数据自动检测倾斜数据，将那些倾斜的分区打散成小的子分区，然后各自进行 join

3.14 案例 - 参数优化

ad_show
- number of files read：840,042
- number of total tasker：5,553
- size of files read：203.3 TB
- number of output rows：128,676,054,598

3.15 参数调整

spark.sql.adaptive.shuffle.targetPostShuffleInputSize: 64M -> 512M
spark.sql.files.maxPartitionBytes: 1G -> 40G
通过参数调整增大了 Chunk Size，减小了 Shuffle 过程中IOPS，避免了长时间的 Blocked Time
在增大 Map Task 的数据处理量后，由于该算子在 Map Side Aggregation，反而减少了整体的 Shuffle 数据量

4. Push Shuffle

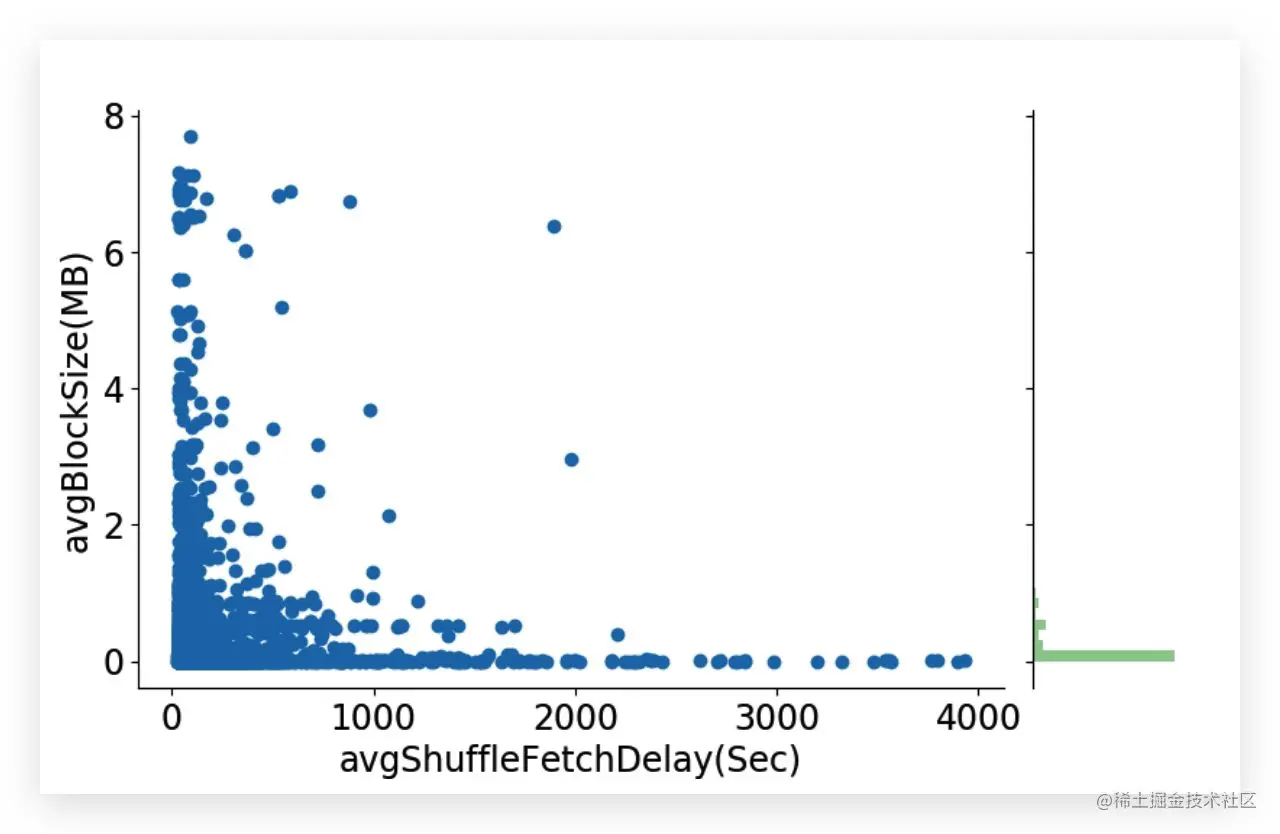

4.1 为什么需要 Push Shuffle

Avg IO size 太小，造成了大量的随机 IO，严重影响磁盘的吞吐
M * R 次读请求，造成大量的网络连接，影响稳定性

4.2 Push Shuffle 的实现

Facebook： cosco
LinkedIn：magnet
Uber：Zeus
Alibaba： RSS
Tencent： FireStorm
Bytedance： Cloud Shuffle Service
Spark3.2： push based shuffle

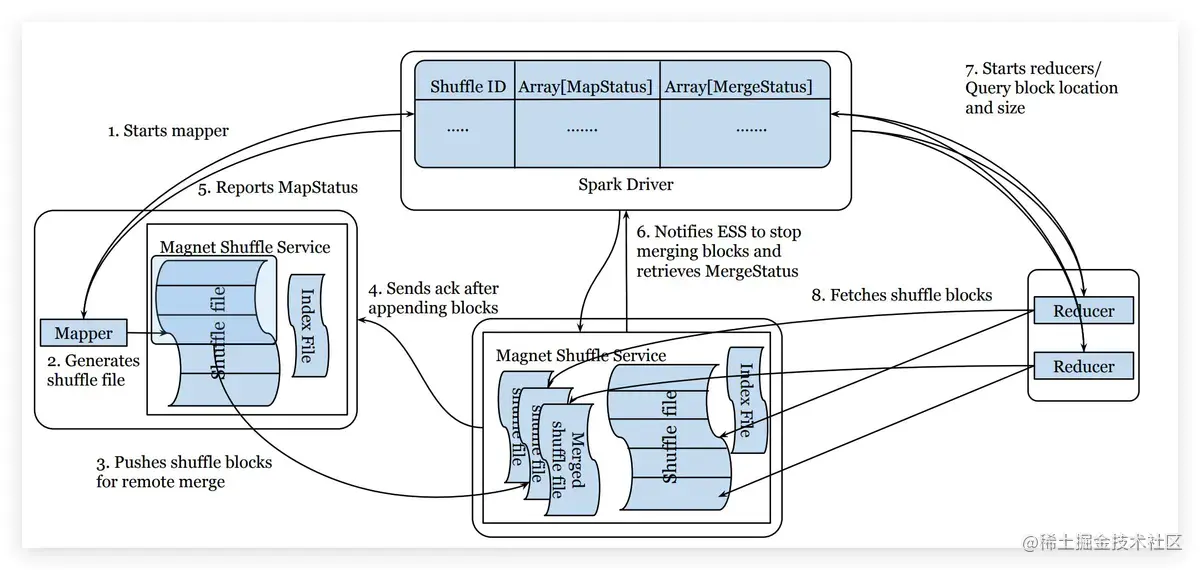

4.3 Magnet 实现原理

Spark driver 组件用来协调整体的 shuffle 操作
Map task 的 shuffle writer 过程完成后，增加了一个额外的操作 push - merge，将数据复制一份推到远程 shuffle 服务上
magnet shuffle service 是一个 ESS 的 plus版。将隶属于同一个 shuffle partition 的 block，会在远程传输到 magent 后被 merge 到一个文件中
reduce 任务从 magnet shuffle service 接收合并好的 shuffle 数据

bitmap：存储已 merge 的 mapper id，防止重复 merge
position offset：如果本次 block 没有正常 merge，可以恢复到上一个 block 的位置
currentMapId：标识当前正在 append 的 block，保证不同 mapper 的 block 能依次 append

4.4 Magnet 可靠性

如果 Map task 输出的 block 没有成功 Push 到 magnet 上，并且反复重试仍然失败，则 reduce task 直接从 ESS 上拉取原始数据
如果 magnet 上的 block 因为重复或者冲突等，没有正常完成 merge 的过程，则 reduce task 直接拉取未完成 merge 的 block
如果 reduce 拉取已经 merge 好的 block 失败，则会直接拉取 merge 前的原始 block
本质上，magnet 中维护了两份 shuffle 数据的副本

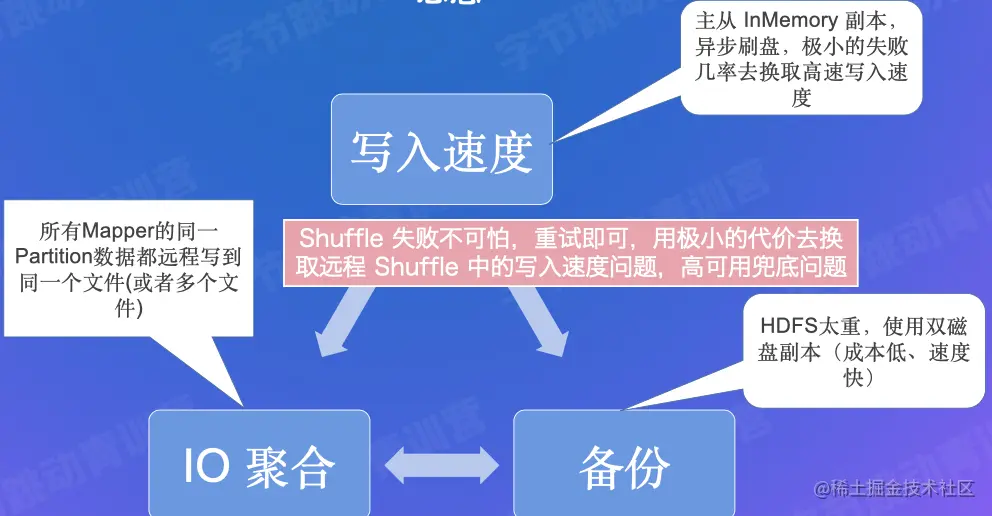

4.5 Cloud Shuffle Service 思想

截屏2022-08-01 20.36.52.png

4.6 Cloud Shuffle Service 架构

Zookeeper WorkerList [服务发现]
CSS Worker [Partitions / Disk | Hdfs]
Spark Driver [集成启动 CSS Master]
CSS Master [Shuffle 规划 / 统计]
CSS ShuffleClient [Write / Read]
Spark Executor [Mapper + Reducer]

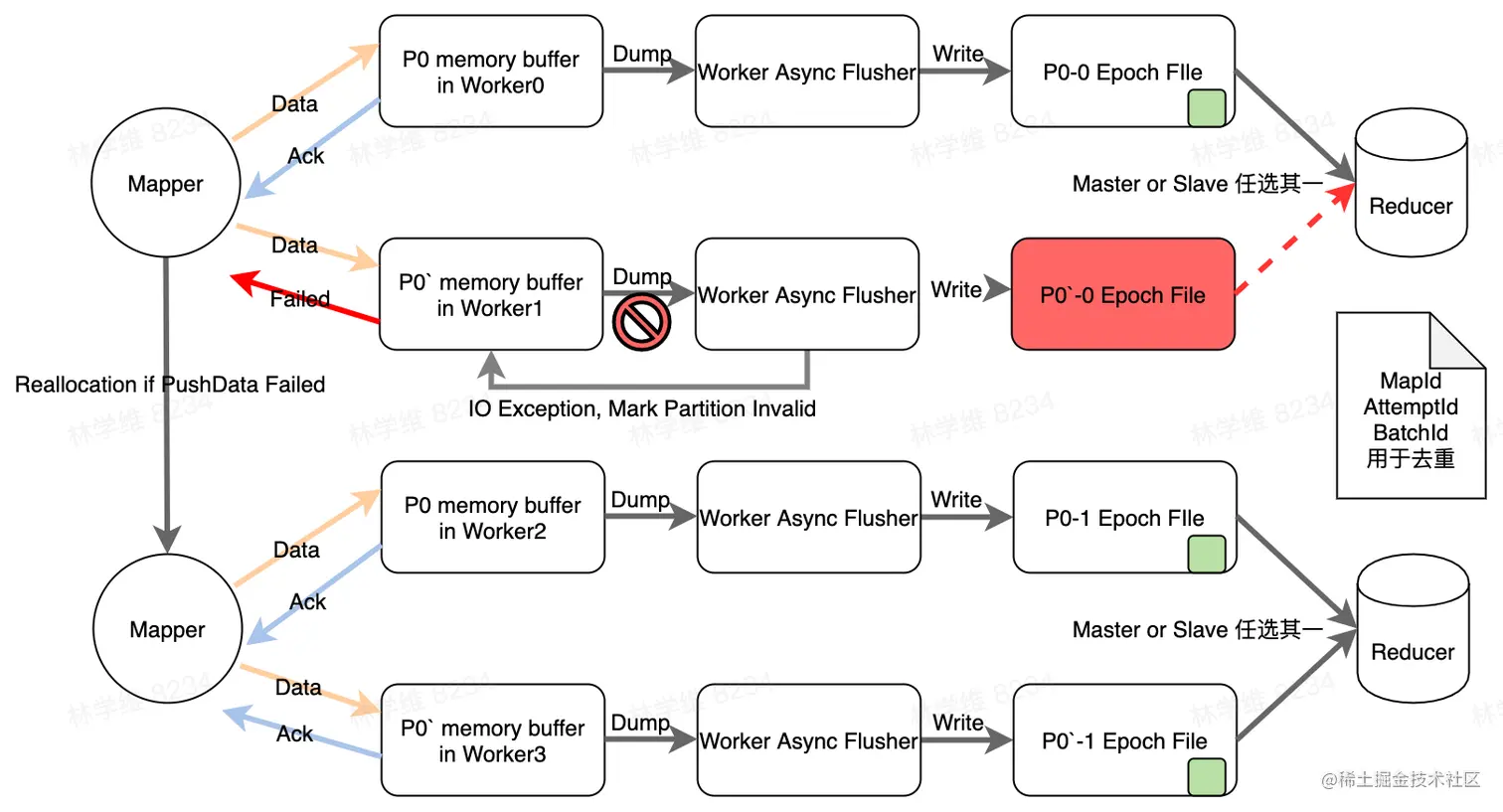

4.6.1 Cloud Shuffle Service 写入流程（图左）

4.6.2 Cloud Shuffle Service 读取流程（图右）

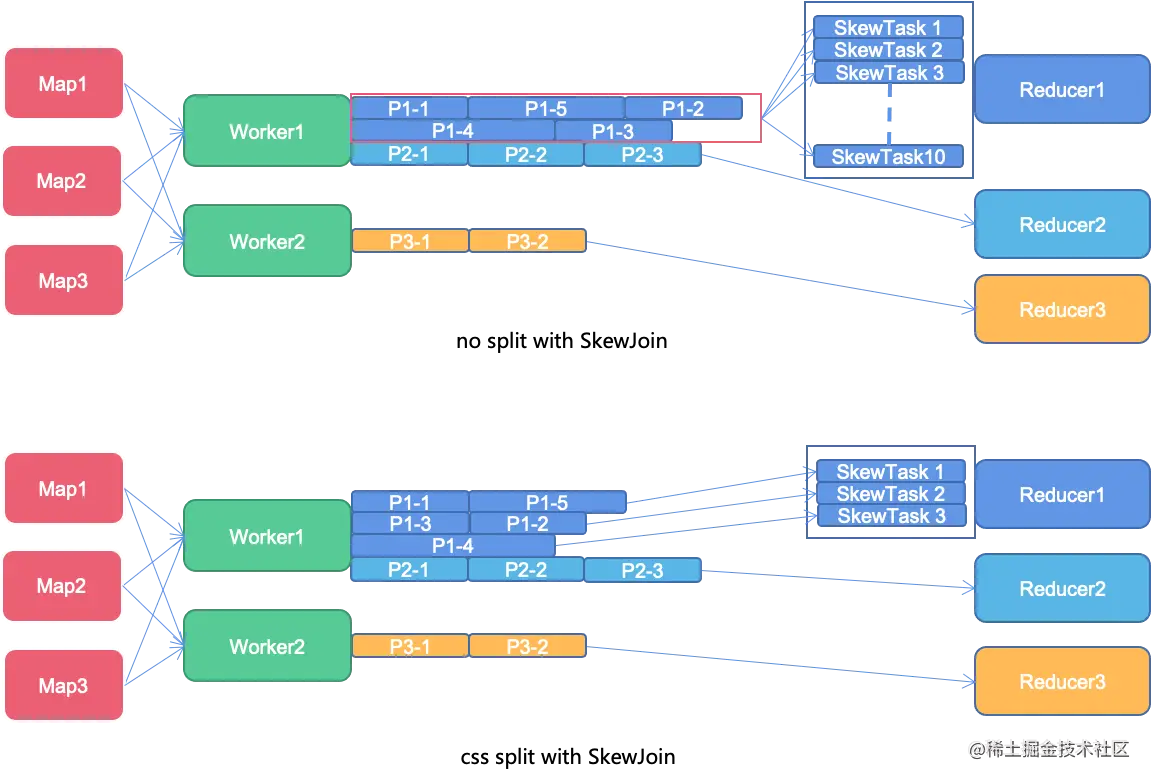

4.6.3 Cloud Shuffle Service AQE

一个 Partition 会最终对应到多个 Epoch file，每个 Epoch 目前设置是 512 MB

在聚合文件时主动将文件切分为若干块，当触发AQE时，按照已经切分好的文件块进行拆分
