Shuffle原理与实践|青训营笔记

Siri33
131 阅读4分钟

这是我参与「第四届青训营 」笔记创作活动的第9天

本次笔记重点内容

  1. shuffle概述
  2. spark中的shuffle算子
  3. spark中的shuffle过程
  4. push shuffle社区的实现方案

Shuffle操作

在spark框架中，shuffle是支撑spark进行大规模复杂数据处理的基石

MapReduce

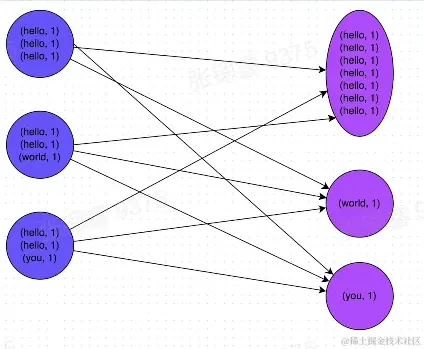

第一步分布式处理叫Map，第二步分成单份数据处理叫Reduce，中间移动数据（在Map的基础上）的部分就是Shuffle，被分成一块一块的数据叫Partition。 image.png

为什么Shuffle对性能非常重要？

  • 巨量的网络连接，大量的数据移动
  • 数据在移动和计算过程中存在丢失风险，存在大量数据序列化和反序列化操作——把某一内存中直观的数据转换成二进制数字流存到文件中，再从文件中读取到内存中来重新变成一个对象，消耗大量CPU
  • 可能存在大量排序操作

Shuffle算子

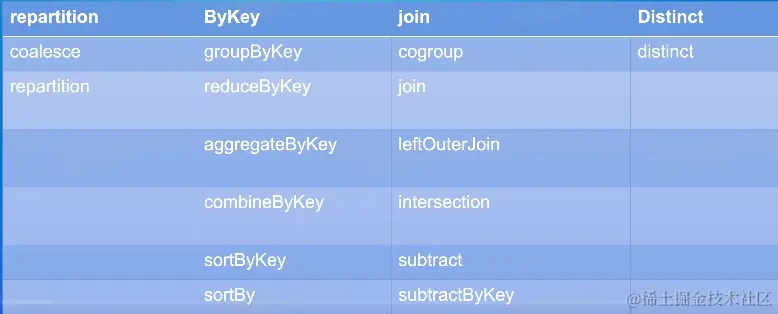

常见的触发shuffle的算子 image.png repartition改变数据的分区，ByKey把Key聚合到一起（比如相同颜色的数据聚合在一起），Distinct是特殊的ByKey操作，join把本身不是一起的数据按某种条件聚到一起

Shuffle Dependency

创建会产生shuffle的RDD时，RDD会创建Shuffle Dependency来描述Shuffle相关的信息，Shuffle Dependency构造函数里面包含若干变量。

  • A single key-value pair RDD
  • Partitioner 给定一个K并产生其对应分区（映射成数字），有numberPartitions（一共多少个分区）和getPartition（取K告诉对应的partition）两个接口
  • Serializer 把对象和二进制数据流互相映射
  • Optional key ordering——K排序
  • Optional Aggregator 在map侧合并部分record的函数，有createCombiner（只有一个value的时候初始化）、mergeValue（初始化之后，如果再来一个value，就merge到Aggregator中去，形成一个新的Aggregator）和mergeCombiners（合并两个Aggregator）三种方法
  • mapSideCombine flag which is disabled (i.e. false) by default.

Shuffle过程具体实现

  • 写数据 HashShuffle，每个partition会映射到一个独立文件，这样就会导致生成的文件过多，运行过程中同时打开的文件也很多，所以改进为映射到一个文件片段；SortShuffle，每个Task生成一个包含所有partition数据的文件
  • 读数据 每个reduce task分别获取所有map task生成属于自己的片段

Register Shuffle

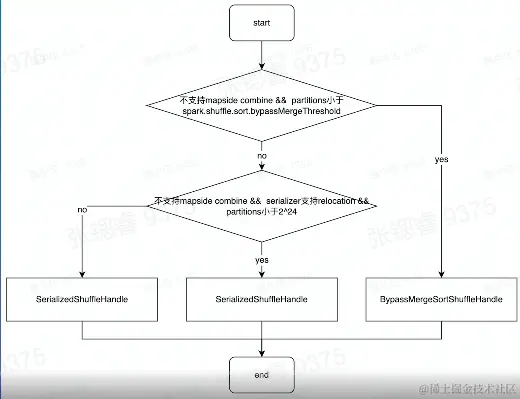

Register Shuffle根据不同条件创建不同Shuffle Handle image.png

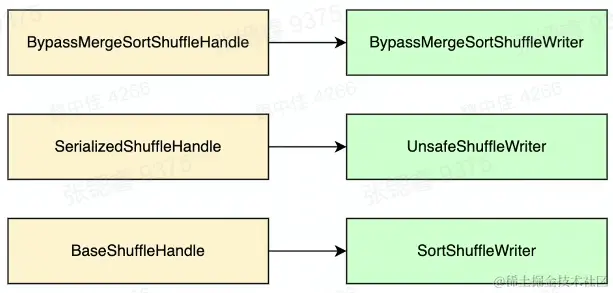

不同的Shuffle Handle会对应不同的Shuffle Writer image.png

  • BypassMergeSortShuffleWriter，不排序节省CPU，不同partition能直接到不同文件里面，只适应于partition较少的情况
  • UnsafeShuffleWriter，unsafe是因为用了对外的内存，对内有个Long Array记录原信息
  • SortShuffleWriter，支持combine

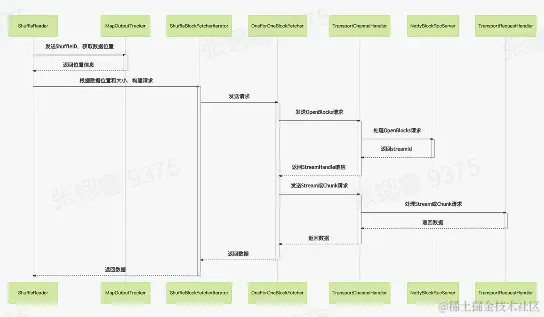

ShuffleReader网络请求时序图

使用netty作为网络通信框架提供网络服务 image.png

ShuffleBlockFetchIterator--Reader实现

区分local和remote节省网络消耗，防止OOM

External Shuffle Service--Read实现

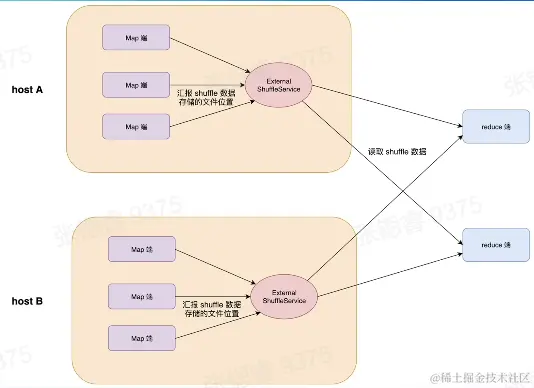

每个Executor会去自身节点的ESS那注册，让ESS了解每个本地任务产生的Shuffle数据位置，每个reduce任务找到对应任务的ESS来连接数据。 image.png

Shuffle优化技术——Netty Zero Copy

DMA

是一个接口，外部设备不用通过CPU就可直接与系统内存交换数据

  • 堆外内存，可以避免对内对外互相的拷贝
  • Netty中有些对象，这些对象有些方法，可以合并、包装、切分数组，避免发生内存拷贝，在没有必要copy数据的时候通过包装的方式达到原目的
  • 使用 FileRegion 实现文件传输，可以将文件缓冲区的数据直接传输到目标 Channel，避免了还要去应用程序里读文件再写入数据流的数据拷贝

怎么优化？

  • RDD对应的数据量较小时，可以避免shuffle，使用broadcast替代join
  • 使用可以map-side预聚合的算子，减少shuffle时的数据量
  • shuffle参数优化，根据作业不同的表现调整参数（并发度、partition数量、读取合并数据、SparkSQL中、AQE参数等）
  • shuffle倾斜优化 每个Task处理量不同，处理时间差异大，端到端时间变长image.png

提高并行度，AQE检测倾斜数据，将倾斜的分区打散，然后各自进行join

Push Shuffle

解决大量随机读的问题，严重浪费CPU资源，那么能不能在读取Shuffle数据之前就合并数据？

Magnet

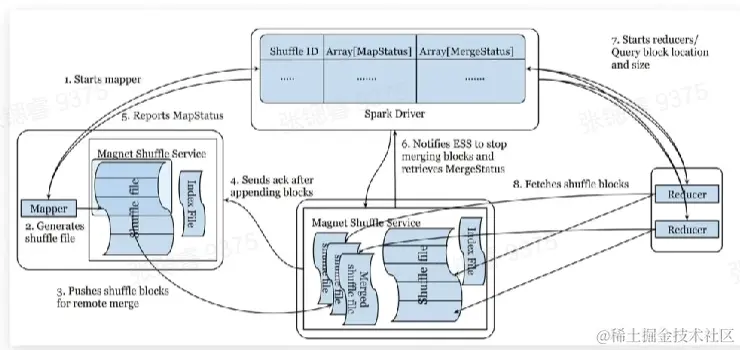

image.png 在ESS基础上增加了一个merge功能，很多个Map Task写完自己的本地文件之后，会发一个push请求给Magnet，Magnet接收之后就把这些文件merge到一起，形成一个统一的file，对于没有来得及完成合并或者合并失败的情况，则fallback到原模式。
