Exactly Once语义在Flink中的实现 | 青训营笔记

张鱼哥z
152 阅读7分钟

这是我参与「第四届青训营」笔记创作活动的的第3天，以下是我的课堂笔记。
本次课程主要分为四个大板块：
1. 数据流和动态表
2. Exactly-Once和Checkpoint
3. 端到端Exactly-Once 实现
4. Flink案例讲解

1. 数据流和动态表

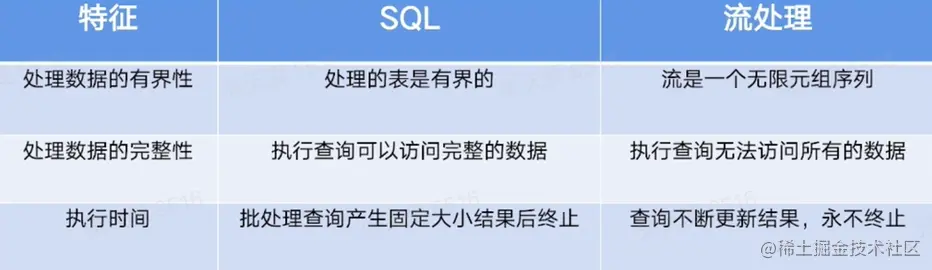

1.1 传统的SQL和流处理


1.2 在流上定义表

下图显示了单击事件流(左侧)如何转换为表(右侧)。当插入更多的单击流记录时，结果表将不断增长：

image.png 动态表:与表示批处理数据的静态表不同，动态表是随时间变化的。可以像查询静态批处理表一样查询它们。

1.3 连表查询

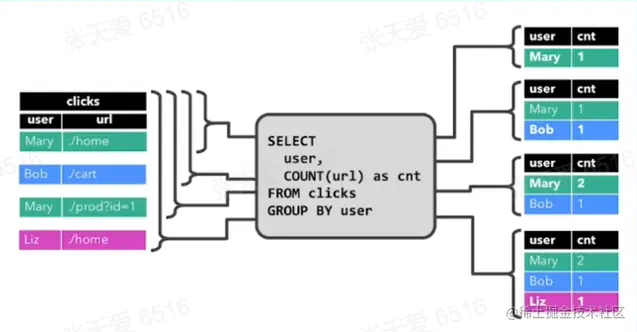

连续查询:
· 查询从不终止
· 查询结果会不断更新，产生一个新的动态表

image.png 统计这个用户在这个网站的点击量

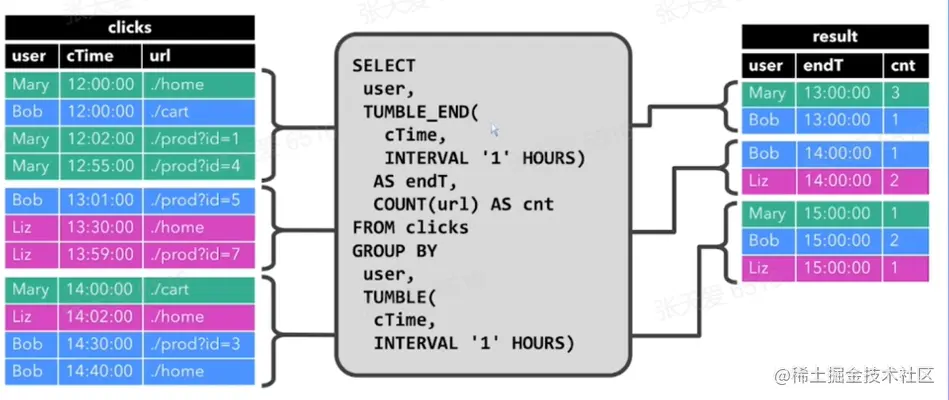

1.4 查询产生仅追加数据的动态表

每个窗口时间用户的点击次数（连续没有重叠的一小时内点击次数）


1.5 两个表查询的对比

虽然这两个示例查询看起来非常相似(都计算分组计数聚合)，但它们在一个重要方面不同:
1.第一个查询更新先前输出的结果,即定义结果表的changelog流包含INSERT和 UPDATE操作;
2.第二个查询只附加到结果表，即结果表的changelog流只包含INSERT 操作。

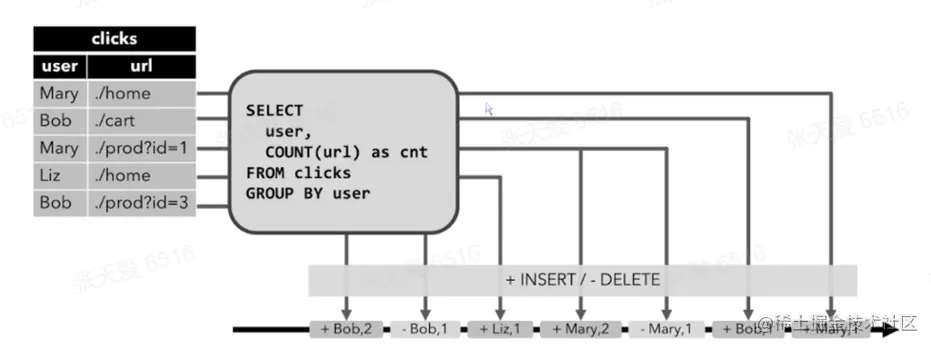

1.6 Retract 消息的产生


1.7 不同数据处理保证的语义

1.At-most-once: 出现故障的时候,啥也不做。数据处理不保证任何语义，处理时延低;（对数据准确性要求不高的场景，当数据量特别大时，能保证计算结果时相似的，也能处理海量的数据，可以得到一个比较好的近似）
2. At-least-once: 保证每条数据均至少被处理一次，一条数据可能存在重复消费。（保证数据不丢失，但是某些数据会重复消费）
3. Exactly-once: 最严格的处理语义，从输出结果来看，每条数据均被消费且仅消费一次，仿佛故障从未发生。（如银行客户计费，不会数据丢失，且仅消费依次）

2. Exactly-Once和 Checkpoint

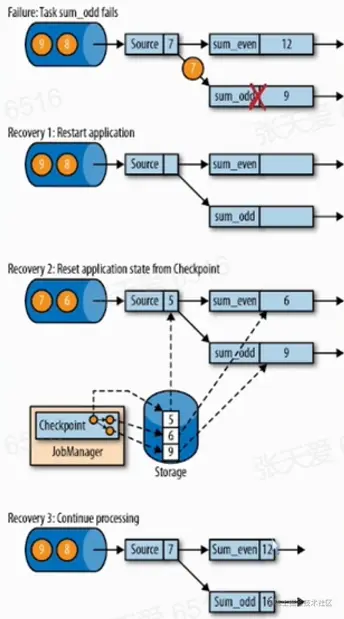

2.1 状态快照与恢复



2.2 制作快照的时间点

状态恢复的时间点:需要等待所有处理逻辑消费完成source保留状态及之前的数据。

一个简单的快照制作算法: 1．暂停处理输入的数据;
2.等待后续所有处理算子消费当前已经输入的数据;
3．待2处理完后，作业所有算子复制自己的状态并保 存到远端可靠存储;
4．恢复对输入数据的处理

2.3 Chandy -Lamport算法

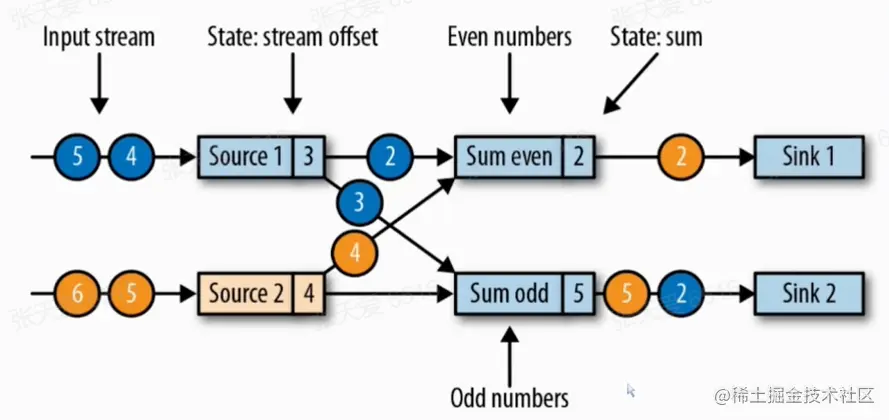

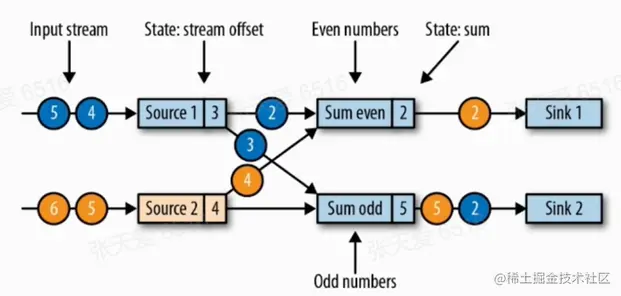

image.png 同时处理两个数据流（并行独立的处理各自的数据）
两个输出结果（第一个数据只统计偶数累加和的流，第二个并行独立的处理各自的数据）

2.4 Checkpoint对作业性能的影响

  1. 解耦了快照制作和数据处理过程，各个算子制作完成状态快照后就可以正常处理数据，不用等下游算子制作制作完成快照；
    2．在快照制作和Barrier Alignment过程中需要暂停处理数据，仍然会增加数据处理延迟;
    3．快照保存到远端也有可能极为耗时。

3. Flink端到端的 Exactly-once语义

3.1 端到端Exactly-once语义

  1. Checkpoint能保证每条数据都对各个有状态的算子更新一次，sink输出算子仍然可能下发重复的数据;
  2. 严格意义的端到端的Exactly-once语义需要特殊的sink 算子实现。

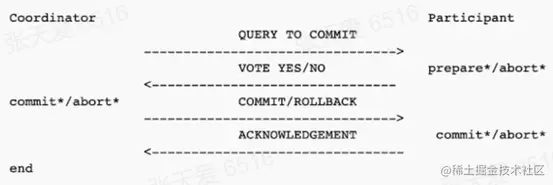

3.2 两阶段提交协议

在多个节点参与执行的分布式系统中，为了协调每个节点都能同时执行或者回滚某个事务性的操作，引入了一个中心节点来统一处理所有节点的执行逻辑，这个中心节点叫做协作者(coordinator) 被中心节点调度的其他业务节点叫做参与者(participant)。


3.3 Flink中2PC Sink

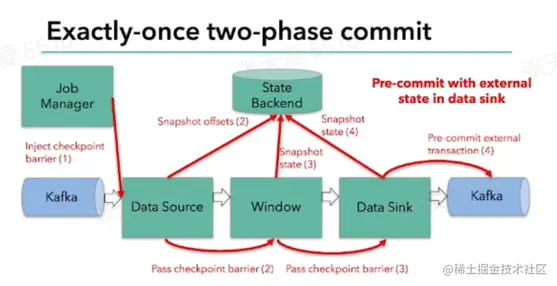

image.png 这个链路的最上游是kafka
消息队列,二维数组，每个数组的长度都是无限长的，每个数组里面都是有序的，并且每个新增的数据后插在数组的后面，我们都从数据的前面开始读数，或者当做一个二维的队列，他们会有一些并行的队列，从队列的头开始读，回塞到队列尾，是一个无限的做消息队列的存储，既可以用于读又可以用于写，上游是从消息队列读数据，并写道下游消息队列中。

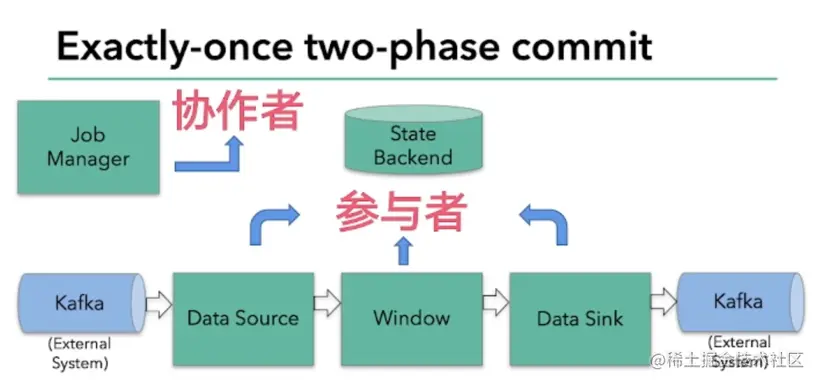

3.4 Flink两阶段提交总结

1. 事务开启 :在 sink task向下游写数据之前，均会开启一个事务，后续所有写数据的操作均在这个事务中执行，事务未提交前，事务写入的数据下游不可读;
2.预提交阶段 :JobManager开始下发Checkpoint Barrier，当各个处理逻辑接收到barrier后停止处理后续数据，对当前状态制作快照，此时sink 也不在当前事务下继续处理数据〈处理后续的数据需要新打开下一个事务）。状态制作成功则向JM成功的消息，失败则发送失败的消息;
3.提交阶段 :若JM收到所有预提交成功的消息，则向所有处理逻辑（包括sink)发送可以提交此次事务的消息，sink接收到此消息后，则完成此次事务的提交，此时下游可以读到这次事务写入的数据;若JM有收到预提交失败的消息，则通知所有处理逻辑回滚这次事务的操作，此时sink则丢弃这次事务提交的数据下。

4. Flink案例讲解

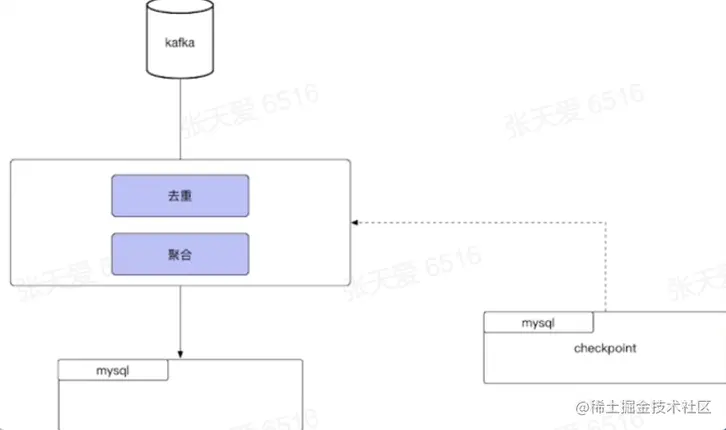

4.1 账单计算服务:场景简介

从Kafka中读取账单消息，进行处理后写入到MySQL中
 不允许重复计费，不丢不重（类似于批处理作业）

image.png 执行步骤:
1.在上次记录的位点之后,从 Kafka中读取固定大小的数据;
2.对该批数据进行去重和聚合计算;
3.处理完成后写入 Mysql中，若全部写入 成功，则记录下当前读取到的消息的终 止位置;若处理或者写入失败，则不记 录位点;
4.跳回步骤1
存在的问题:
1.非严格意义上的端到端的 Exactly-Once语义: 若该批数据处理完成后，在写入MySQL中发生异常，则存在部分数据写入的情况，下次作业启动后，这部分数据仍然会重复写入;
2.去重能力有限:只能在当前处理的一批数据内 进行去重，无法在批与批之间进行去重;

4.2 账单计算服务:Flink解决方案

从 Kafka中读取账单消息，进行处理后写入到MySQL中

优势:
1.严格意义上的端到端的Exactly-Once语 义:下游读到的数据是不丢不重的;
2.增强的去重能力:可以在更长的时间维度 对数据进行去重。

5. 总结

· 数据流可以转换成动态表，动态表也能重新转换成数据流
· 处理无限数据流的算子可以是有状态的
. Flink通过Checkpoint机制实现故障前后的状态快照制作和恢复
· 支持两阶段提交协议的下游存储可以结合Flink Checkpoint机制实现严格意义上端到端的Exactly-Once语义实现
