这是我参与「第四届青训营 」笔记创作活动的的第2天

01 Flink概述

为什么会有流式计算的需求，为什么Flink能够脱颖而出，Flink当前的开源生态

1.1 Apache Flink 的诞生背景

什么是大数据

大数据（Big Data）：指无法在一定时间内用常规软件工具对其进行获取、存储、管理和处理的数据集合。

大数据特征：海量化、价值化、快速化、多样化

大数据计算架构发展历史

史前阶段 ~ 2006：传统数仓、Oracle、单机、黑箱使用

Hadoop：分布式、Map-Reduce、离线计算

Spark：批处理、流处理、SQL高阶、API、内存迭代计算

Flink：流计算、实时、更快、流批―体、Streaming/Batch SQL

为什么需要流式计算

大数据的实时性带来价值更大，比如：

  1. 监控场景：如果能实时发现业务系统的健康状态，就能提前避免业务故障；
  2. 金融风控：如果实时监测出异常交易的行为，就能及时阻断风险的发生；
  3. 实时推荐：比如在抖音，如果可以根据用户的行为数据发掘用户的兴趣、偏好，就能向用户推荐更感兴趣的内容；
  4. …

大数据实时性的需求，带来了大数据计算架构模式的变化。

批式计算

  • 离线计算，非实时
  • 静态数据集
  • 小时/天等周期性计算

大数据实时性的需求升级为：

流式计算

  • 实时计算，快速、低延迟
  • 无限流、动态、无边界
  • 7*24h持续运行
  • 流批一体

1.2 为什么Apache Flink会脱颖而出

流式计算引擎发展历程

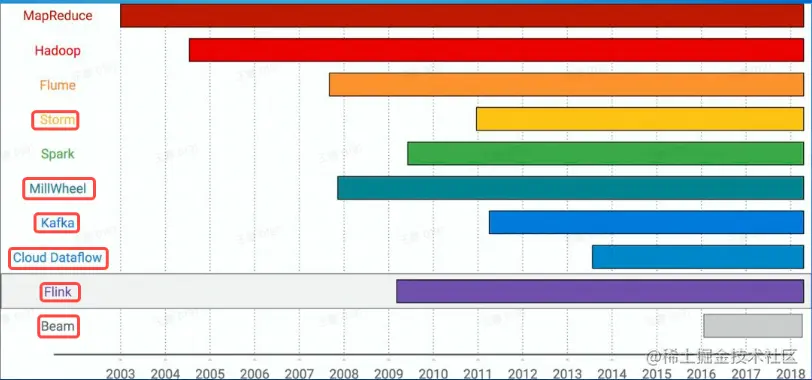

大数据如果从Google对外发布MapReduce论文算起，已经前后跨越将近二十年，业内常用 的计算框架演化历史（红框是流式计算框架）

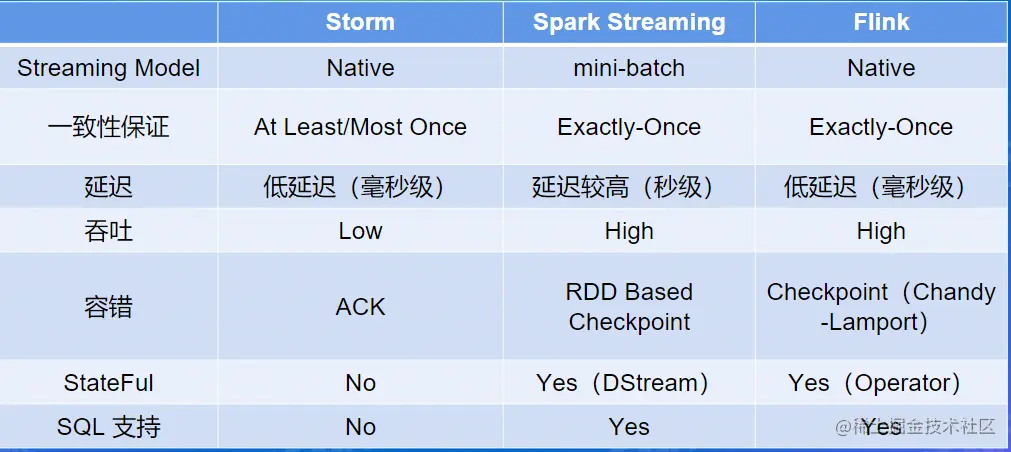

流式计算引擎对比

流式计算框架对比：

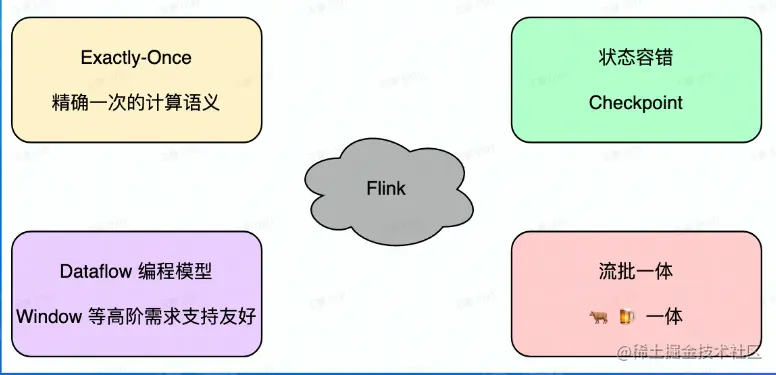

Why Flink

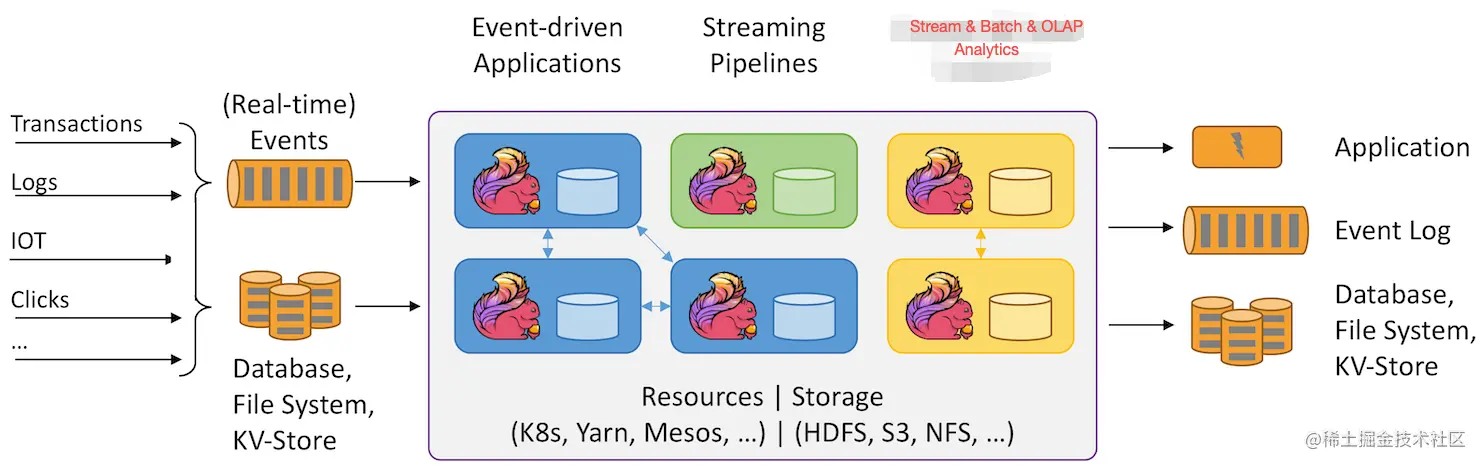

Apache Flink is a framework and distributed processing engine for stateful computations over unboundedand bounded data streams. Flink has been designed to run in all common cluster environments, perform computations at in-memory speed and at any scale. ---来自 Apache Flink社区官方介绍

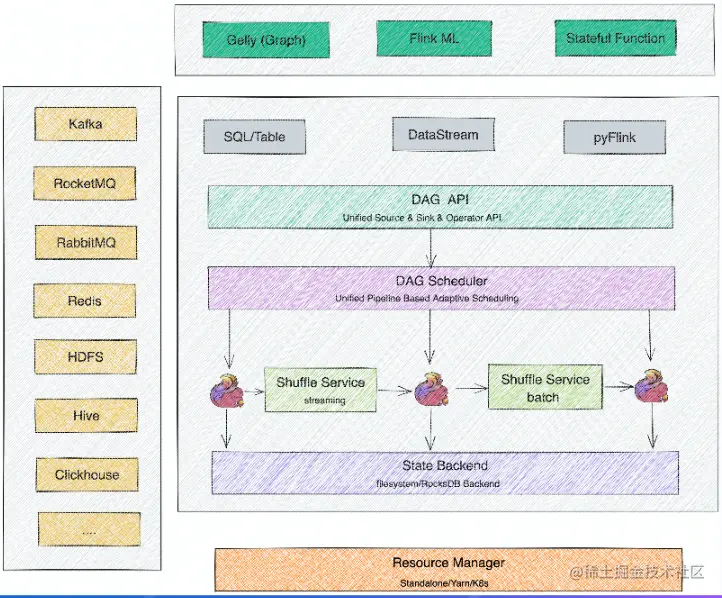

1.3.Apache Flink开源生态


02 Flink 整体架构

Flink当前的整体架构介绍，一个Flink作业如何调度和运行起来，Flink如何做到流批一体

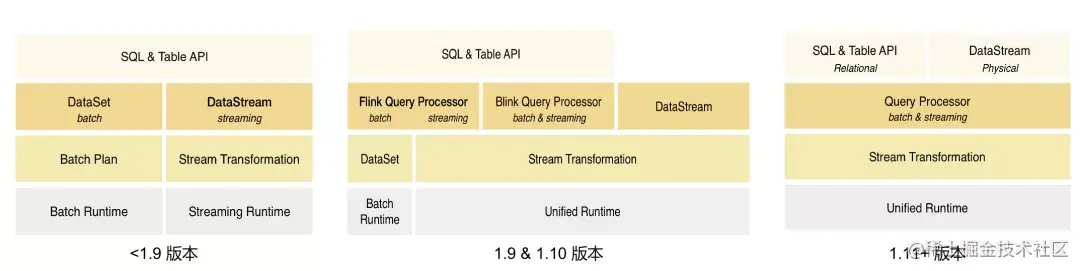

2.1.Flink分层架构

  • Flink各个模块的用途


2.2.Flink总体架构

Master/Slave架构、JobManager/TaskManager

一个Flink集群，主要包含以下两个核心组件：

  1. JobManager（JM）：负责整个任务的协调工作， 包括：调度task、触发协调Task做Checkpoint、 协调容错恢复等；

  2. TaskManager（TM)：负责执行一个DataFlow Graph 的各个 task 以及 data streams 的 buffer 和 数据交换。

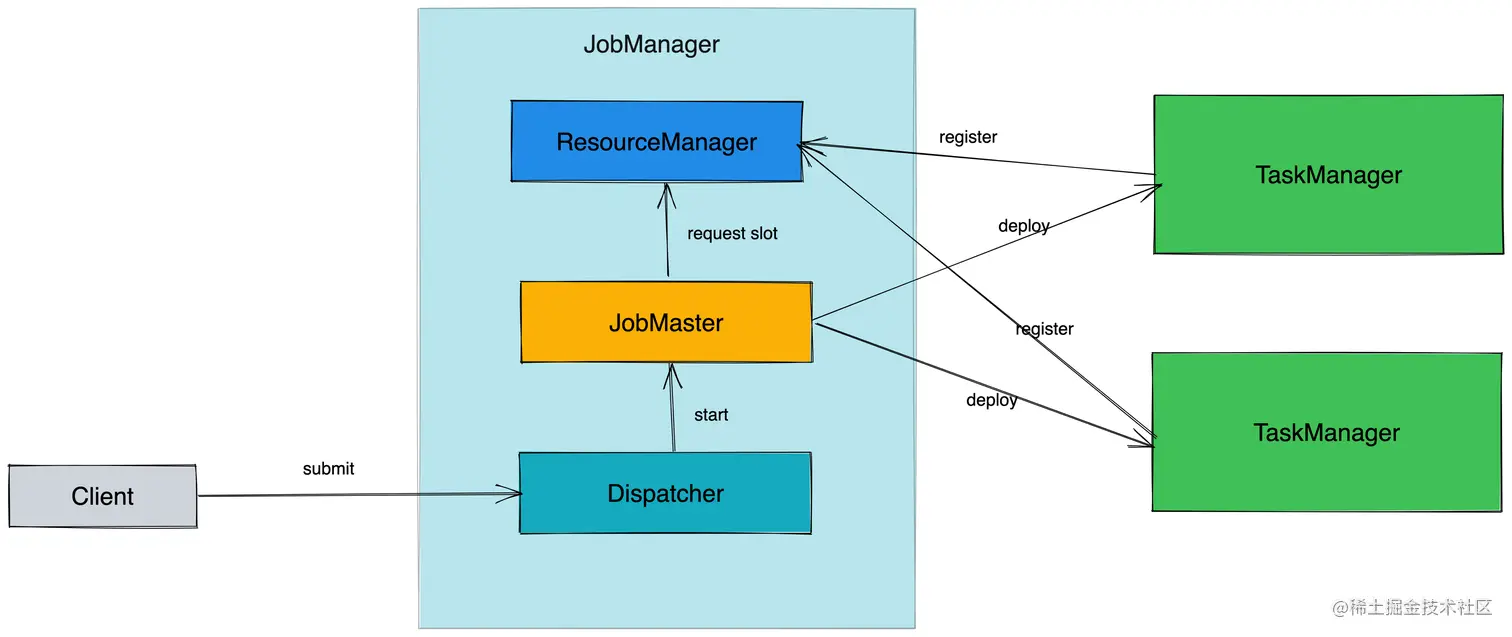

Flink 整体架构-JobManager职责


Dispatcher: 接收作业，拉起JobManager来执行作业，并在JobMaster挂掉之后恢复作业;

JobMaster: 管理一个job的整个生命周期，会向ResourceManager申请slot，并将task 调度到对应TM上；

ResourceManager: 负责slot资源的管理和调度，Task manager拉起之后会向RM注册；

2.3.Flink作业示例

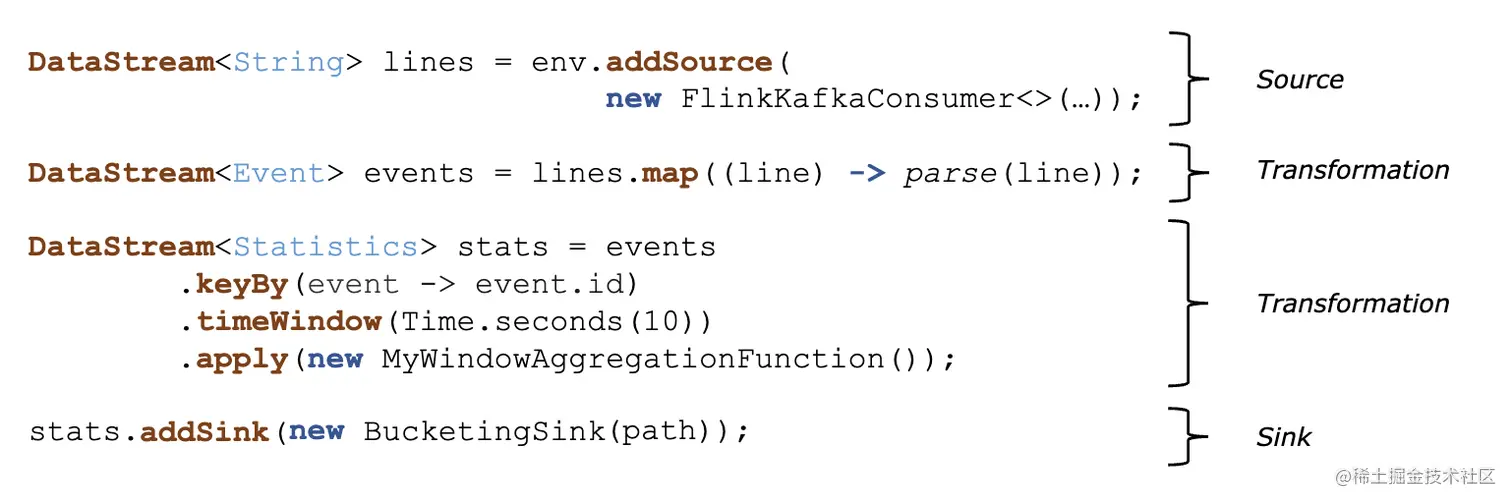

一个Flink作业在Flink中的处理流程、DataFlow Model设计思想 流式的WordCount示例，从kafka中读取一个实时数据流，每10s统计一次单词出现次数，DataStream实现代码如下：

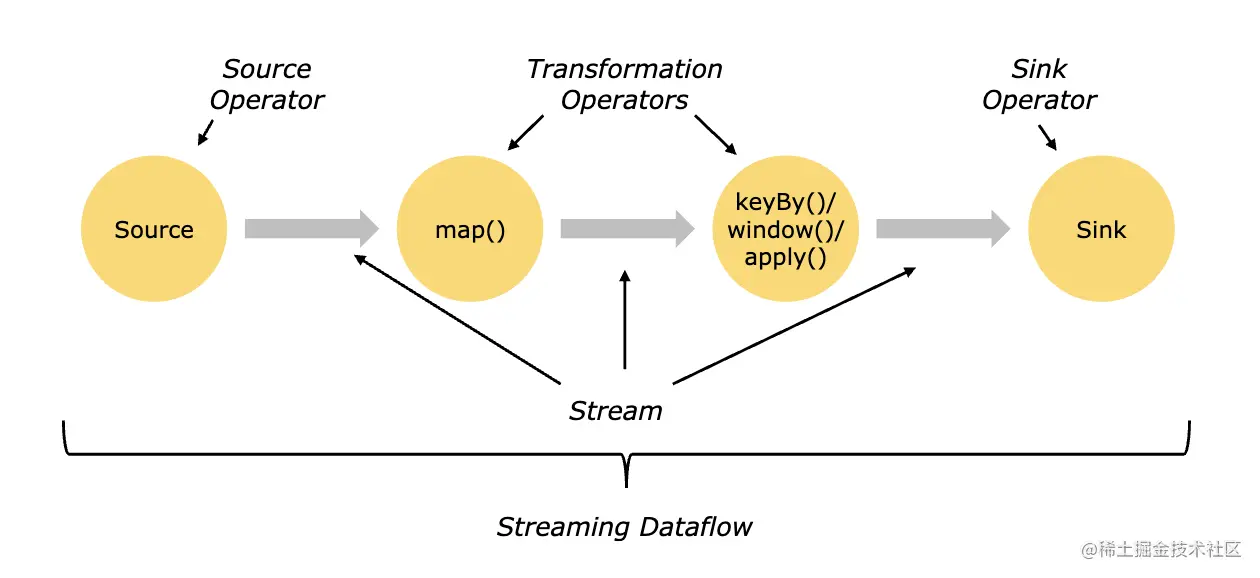

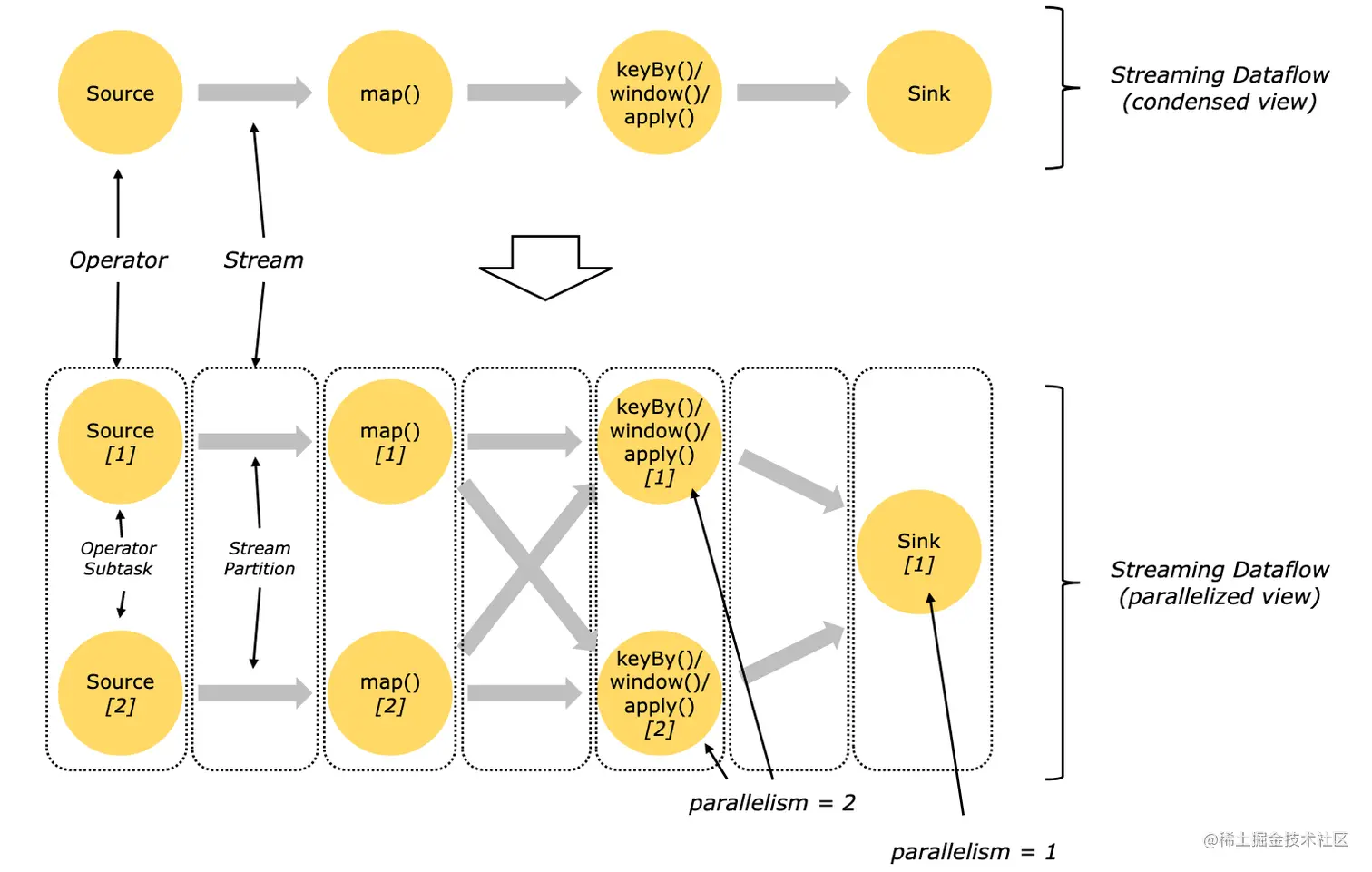

业务逻辑转换为一个 Streaming DataFlow Graph image.png

假设作业的sink算子的并发配置为1，其余算子并发为2 紧接着会将上面的Streaming DataFlow Graph 转化Parallel Dataflow(内部叫Execution Graph): image.png

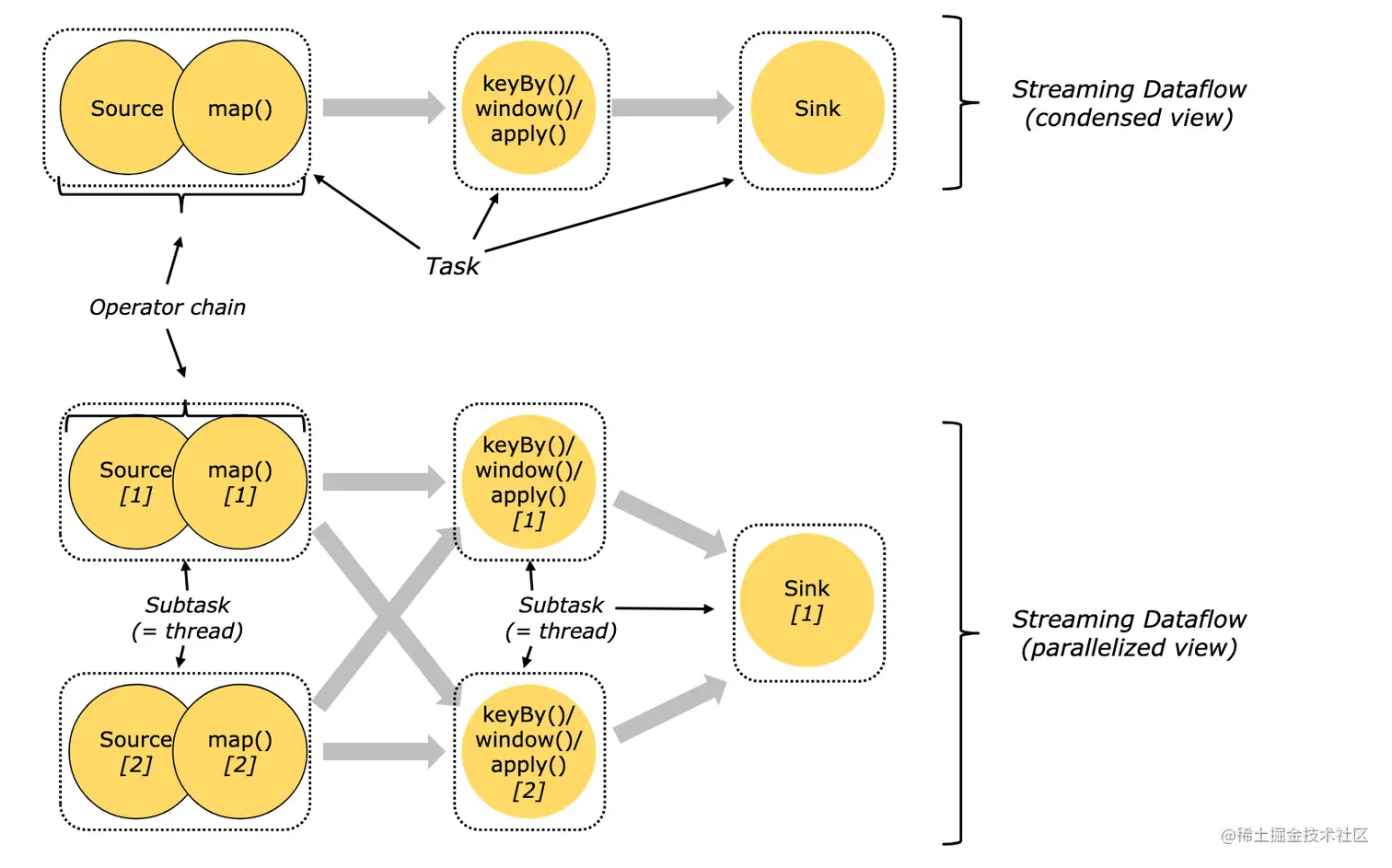

为了更高效地分布式执行，Flink会尽可能地将不同的operator 链接（chain)在一起形成Task。 这样每个Task可以在一个线程中执行，内部叫做OperatorChain,如下图的source和map算子可以Chain在一起。


最后将上面的Task调度到具体的TaskManager中的slot中执行，一个Slot只能运行同一个task的subTask


2.4.Flink如何做到流批一体

流批一体的业务场景及挑战、Flink如何做到流批一体

为什么需要流批一体

举个例子：

  1. 在抖音中，实时统计一个短视频的播放量、点赞数， 也包括抖音直播间的实时观看人数等；
  2. 在抖音中，按天统计创造者的一些数据信息，比如 昨天的播放量有多少、评论量多少、广告收入多少；


上述架构有一些痛点：

  1. 人力成本比较高：批、流两套系统，相同逻辑需要开发两遍；
  2. 数据链路冗余：本身计算内容是一致的，由于是两套链路，相同逻辑需要运行两遍，产生一定的资源浪费；
  3. 数据口径不一致：两套系统、两套算子、两套UDF，通常会产生不同程度的误差，这些误差

会给业务方带来非常大的困扰。

流批一体的挑战

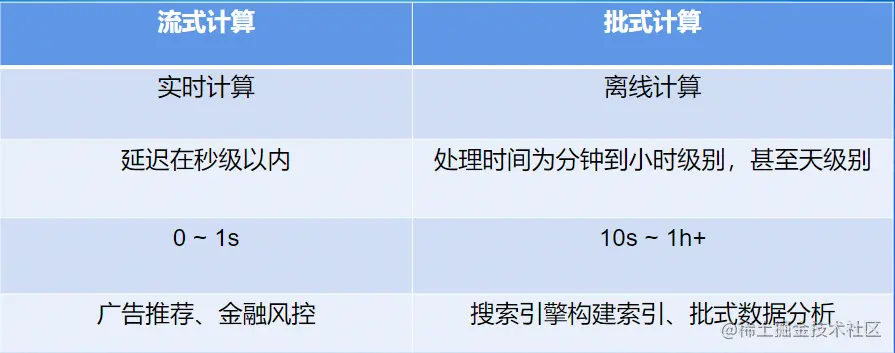

流和批业务场景的特点如下表：

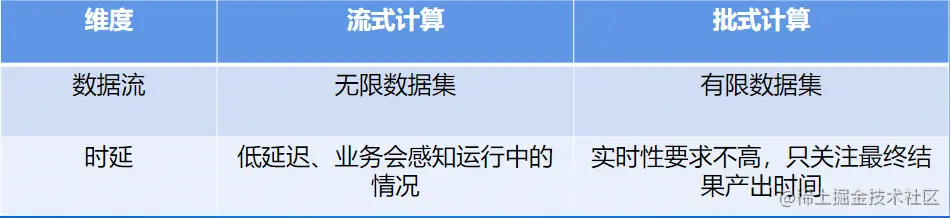

批式计算相比于流式计算核心的区别如下表：


Flink如何做到流批一体

为什么可以做到流批一体呢？

  1. 批式计算是流式计算的特例，Everything is Streams,有界数据集（批式数据）也是一种数据流、一种特殊的数据流；

因此，理论上我们是可以用一套引擎架构来解决上述两种场景，只不过需要对不同场景支持相应的扩展性、并允许做不同的优化策略。


站在Flink的角度，Everything is Streams,无边界数据集是一种数据流，一个无边界的数据流可以按时间切段成一个个有边界的数据集，所以有界数据集（批式数据）也是一种数据流。

因此，不管是有边界的数据集（批式数据）还是无边界数据集，Flink都可以天然地支持，这是Flink支持流批一体的基础。并且FIlink在流批一体上，从上面的API到底层的处理机制都是统一的，是真正意义上 的流批一体。

Apache Flink 主要从以下几个模块来做流批一体：

  1. SQL层；
  2. DataStream API层统一，批和流都可以使用DataStream API来开发；
  3. Scheduler层架构统一，支持流批场景；
  4. Failover Recovery层架构统一，支持流批场景；
  5. Shuffle Service层架构统一，流批场景选择不同的Shuffle Service;

流批一体的Scheduler层

Scheduler主要负责将作业的DAG转化为在分布式环境中可以执行的Task

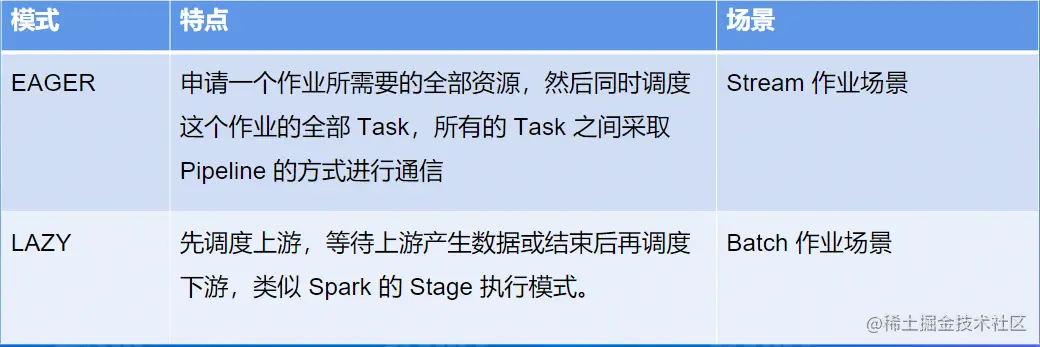

在1.12之前的Flink版本中，Flink支持以下两种调度模式： image.png

  • EAGER模式
    • 16个task会一起调度，集群需要有足够的资源


  • LAZY模式
    • 最小调度一个task即可，集群有1个slot资源可以运行


  • 由Pipeline的数据交换方式连接的Task 构成为一个Pipeline Region;
  • 本质上，不管是流作业还是批作业，都是按照Pipeline Region 粒度来申请资源和调度任务。


  • ALL_EDGES_BLOCKING:
    • 所有Task之间的数据交换都是BLOCKING模式；
    • 分为12个 pipeline region;
  • ALL EDGES PIPELINED:
    • 所有Task之间的数据交换都是PIPELINE模式；
    • 分为1个pipeline region;


流批一体的Shuffle Service层

Shuffle：在分布式计算中，用来连接上下游数据交互的过程叫做Shuffle。 实际上，分布式计算中所有涉及到上下游衔接的过程，都可以理解为Shuffle。


针对不同的分布式计算框架，Shuffle通常有几种不同的实现：

  1. 基于文件的Pull Based Shuffle，比如Spark或MR，它的特点是具有较高的容错性，适合较大规模的批处理作业，由于是基于文件的，它的容错性和稳定性会更好一些；

  2. 基于Pipeline的Push Based Shuffle,比如Flink、Storm、Presto等，它的特点是低延迟和高性能，但是因为shuffle数据没有存储下来，如果是batch任务的话，就需要进行重跑恢复；

流和批 Shuffle之间的差异：

  1. Shuffle数据的生命周期：流作业的Shuffle 数据与Task是绑定的，而批作业的Shuffle数据与Task是解耦的；
  2. Shuffle 数据存储介质：流作业的生命周期比较短、而且流作业为了实时性，Shuffle 通常存储在内存中，批作业因为数据量比较大以及容错的需求，一般会存储在磁盘里；
  3. Shuffle的部署方式：流作业Shuffle服务和计算节点部署在一起，可以减少网络开销，从而减少latency，而批作业则不同。

Flink 对于流和批提供两种类型的Shuffle,虽然Streaming和Batch Shuffle在具体的策略上存在一定的差异，但本质上都是为了对数据进行Re-Partition,因此不同的Shuffle之间是存在一定的共性的。

所以Flink的目标是提供一套统一的Shuffle架构，既可以满足不同Shuffle在策略上的定制，同时还能避免在共性需求上进行重复开发。

  • 在Streaming和OLAP场景
    • 为了性能的需要，通常会使用基于Pipeline的Shuffle模式
  • 在Batch场景
    • 一般会选取Blocking的Shuffle模式

为了统一Flink在Streaming和Batch模式下的Shuffle架构，Flink实现了一个Pluggable的Shuffle Service框架，抽象出一些公共模块。


对于Shuffle Service,Flink开源社区已经支持：

  1. Netty Shuffle Service:既支持pipeline 又支持blocking,Flink默认的shuffle Service策略;
  2. Remote Shuffle Service:既支持pipeline又支持blocking,不过对于pipeline模式,走remote 反而会性能下降，主要是有用在batch 的blocking场景，字节内部是基于CSS来 实现的RSS。


Flink流批一体总结

经过相应的改造和优化之后，Flink在架构设计上，针对DataStream层、调度层、Shuffle Service层，均完成了对流和批的支持。至此，业务已经可以非常方便地使用Flink解决流和批场景的问题了。

03 Flink架构优化

流/批/OLAP业务场景概述

在实际生产环境中，针对不同的应用场景，我们对数据处理的要求是不同的：

  1. 有些场景下，只需离线处理数据，对实时性要求不高，但要求系统吞吐率高，典型的应用是搜索引擎构建索引；
  2. 有些场景下，需对数据进行实时分析，要求每条数据处理延迟尽可能低，典型的应用是广告推荐、金融风控场景。

举个例子：

  1. 在抖音中，实时统计一个短视频的播放量、点赞数，也包括抖音直播间的实时观看人数等；
  2. 在抖音中，按天统计创造者的一些数据信息，比如昨天的播放量有多少、评论量多少、广告收入多少；
  3. 在抖音的一些推广活动中，运营同学需要对一些实时产出的结果数据做一些实时多维分析，来帮助后面活动的决策。

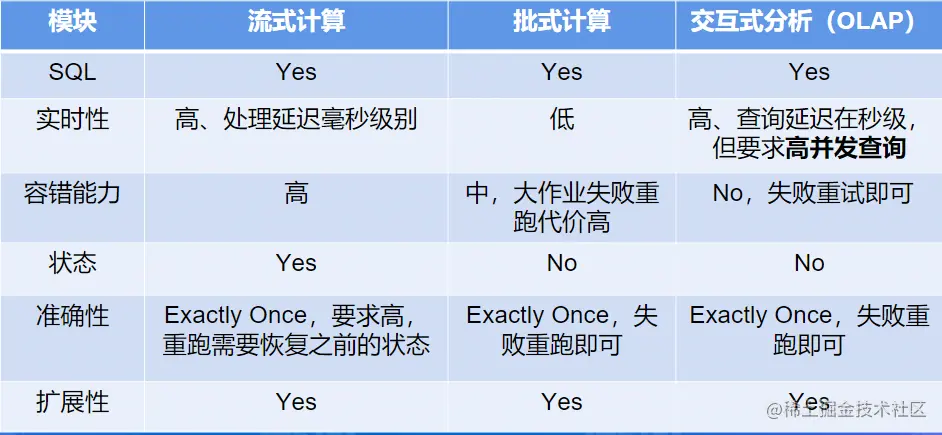

三种业务场景的的特点比对如下表：


三种业务场景的解决方案的要求及带来的挑战是： image.png

为什么三种场景可以用一套引擎来解决

通过前面的对比分析，可以发现：

  1. 批式计算是流式计算的特例，Everything is Streams,有界数据集（批式数据）也是一种数据流、一种特殊的数据流；
  2. 而OLAP计算是一种特殊的批式计算，它对并发和实时性要求更高，其他情况与普通批式作业没有特别大区别。

因此，理论上，我们是可以用一套引擎架构来解决上述三种场景，只不过需要对不同场景支持相应的扩展性、并允许做不同的优化策略。


Apache Flink从流式计算出发，需要想支持Batch和OLAP场景，就需要解决下面的问题：


Flink 如何支持 OLAP场景

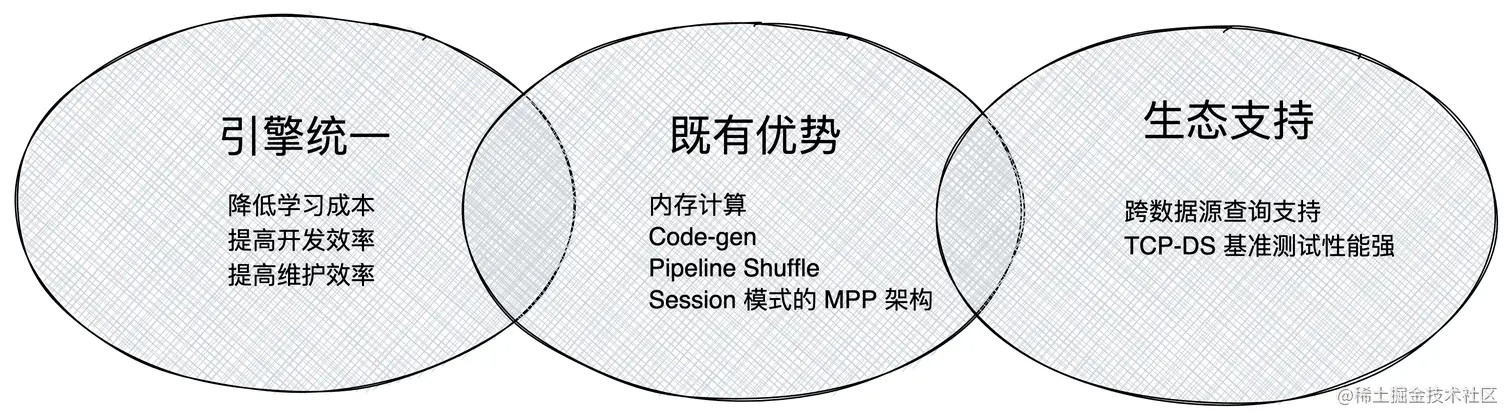

Flink 做OLAP 的优势


Flink OLAP 场景的挑战

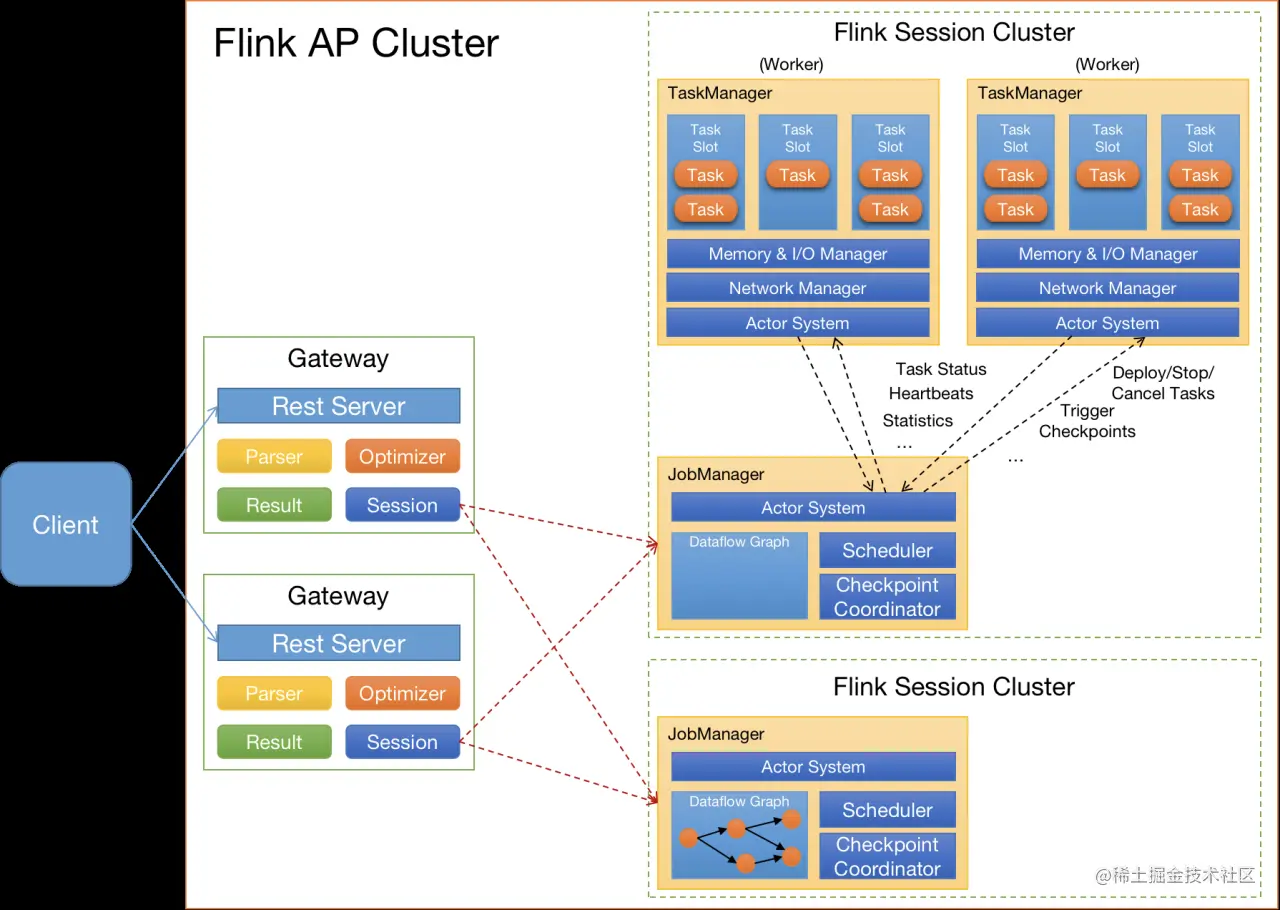

Flink OLAP 架构现状

  • Client:提交SQL Query;
  • Gateway
    • 接收Client提交的SQL Query,对SQL进行语法解析和查询优化，生成FIink作业执行计划，提交给Session集群；
  • Session Cluster
    • 执行作业调度及计算，并返回结果。


Flink 在 OLAP架构的问题与设想

架构与功能模块：

  1. JobManager与ResourceManager在一个进程内启动，无法对JobManager进行水平扩展；
  2. Gateway 与Flink Session Cluster 互相独立，无法进行统一管理。

作业管理及部署模块：

  1. JobManager处理和调度作业时，负责的功能比较多，导致单作业处理时间长、并占用了过多的内存；
  2. TaskManager部署计算任务时，任务初始化部分耗时严重，消耗大量CPU。

资源管理及计算任务调度：

  1. 资源申请及资源释放流程链路过长

  2. Slot作为资源管理单元，JM管理slot资源，导致JM无法感知到TM维度的资源分布，使得资源管理完全依赖于ResourceManager

其他：

  1. 作业心跳与Failover机制，并不合适AP这种秒级或毫秒级计算场景；

  2. AP目前使用Batch算子进行计算，这些算子初始化比较耗时；


总结

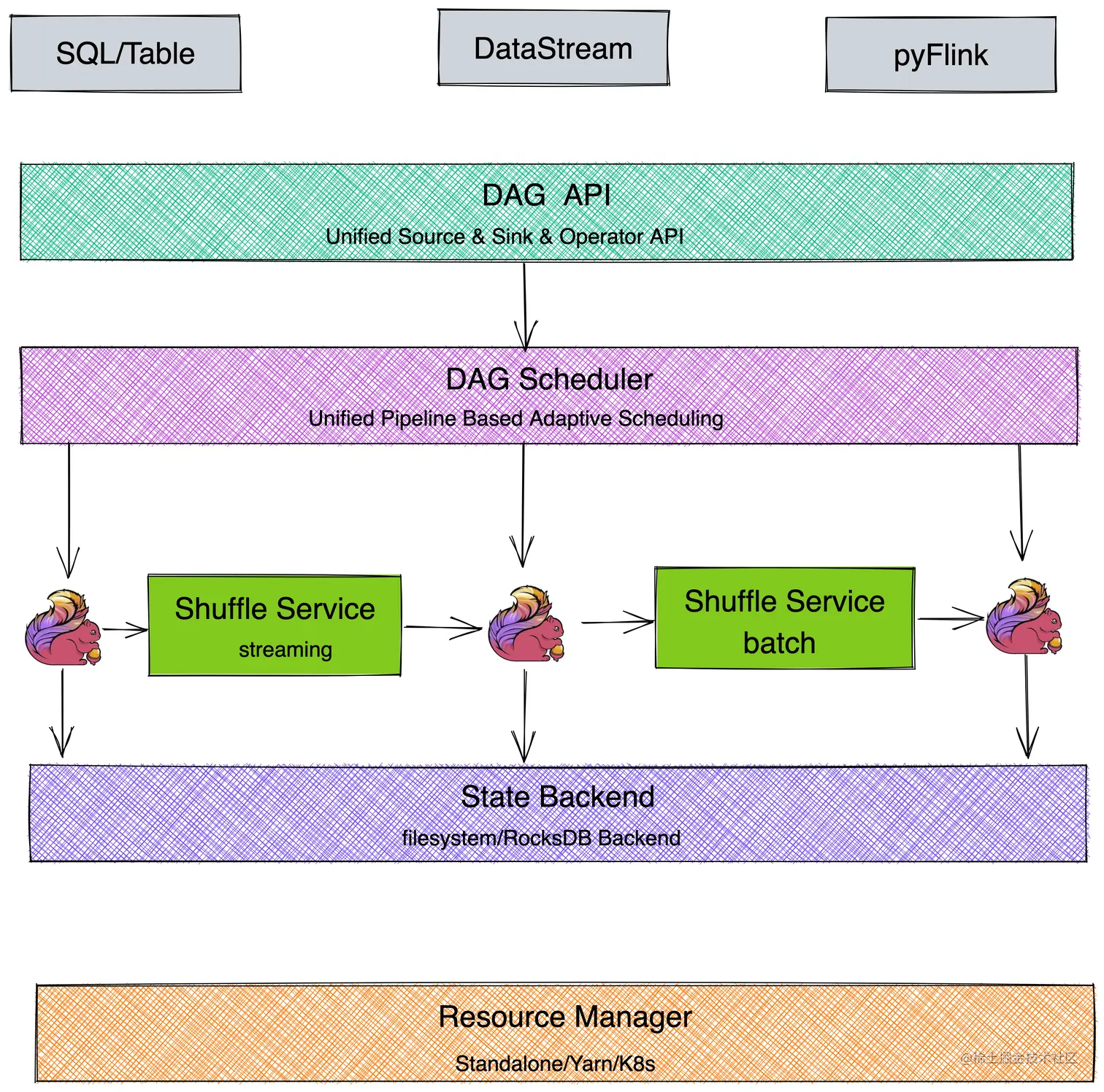

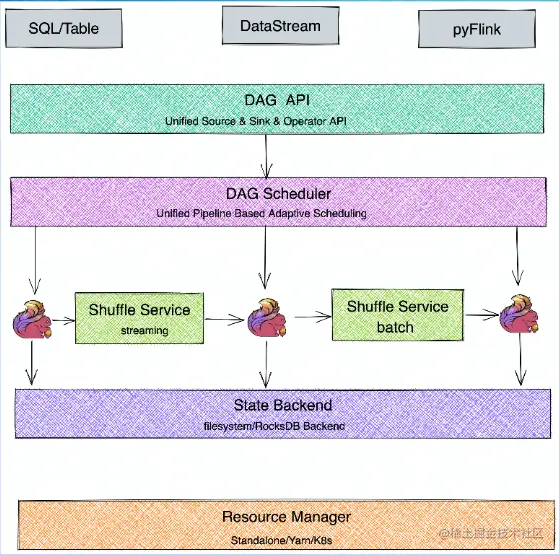

Apache Flink最终演进到结果如下：


04 精选案例讲解

选择两个字节内部真实的案例场景，介绍Flink在流批一体以及 OLAP 上的实践

电商流批一体实践

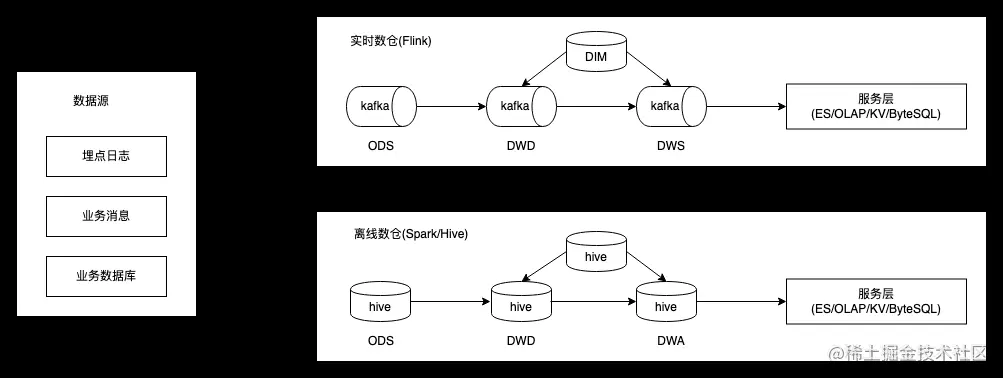

抖音电商业务原有的离线和实时数仓架构如下图：


Flink社区的现状


目前电商业务数据分为离线数仓和实时数仓建设，离线和实时数据源，计算引擎和业务代码没有统一，在开发相同需求的时候经常需要离线和实时对齐口径，同时，由于需要维护两套计算路径，对运维也带来压力。

从数据源，业务逻辑，计算引擎完成统一，提高开发和运维效率。

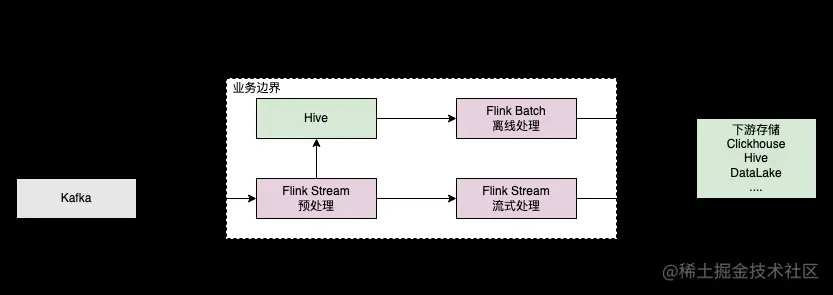

演进目标


Flink OLAP场景实践

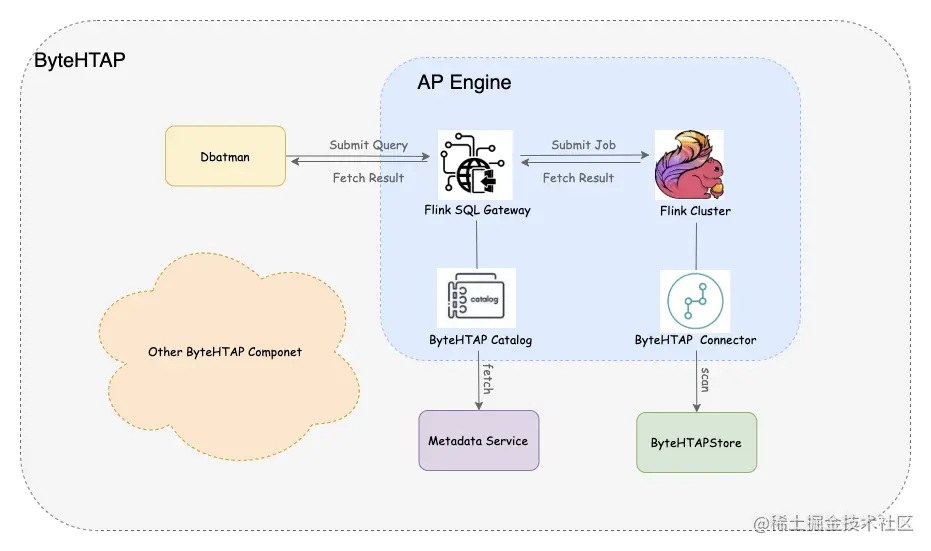

Flink的OLAP在字节内部的场景主要是HTAP场景。

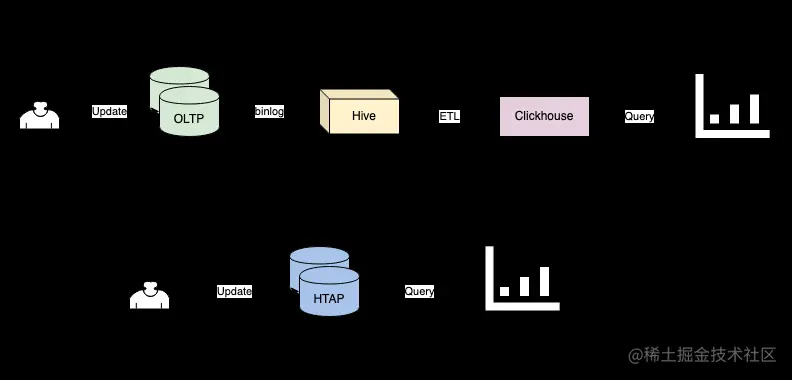

字节内部一个业务实践：

  • 上面是原来的链路；
  • 下面是走HTAP之后的链路，Flink直接提供数据查询与分析的能力。

课程总结

  1. Flink概述
    1. 流式计算场景及流式计算框架发展历程
    2. 业内主要流式计算框架对比、为什么Flink能够脱颖而出；
  2. Flink 整体架构
    1. Flink的分层架构、Flink当前的整体架构介绍；
    2. 一个Flink作业如何调度和运行起来；
    3. Flink如何做到流批一体；
  3. Flink架构优化
    1. 流/批/OLAP三种业务场景概述；
    2. Flink如何来支持OLAP场景需求，需要做哪些架构上的优化；
  4. 精选案例讲解
