这是我参与「第四届青训营」笔记创作活动的第6天

本节课程目录：

大数据处理引擎 Spark 介绍
SparkCore 原理解析
SparkSQL 原理解析
业界挑战与实践

1. 大数据处理引擎 Spark 介绍

1.1 大数据处理技术栈

截屏2022-08-01 08.44.42.png

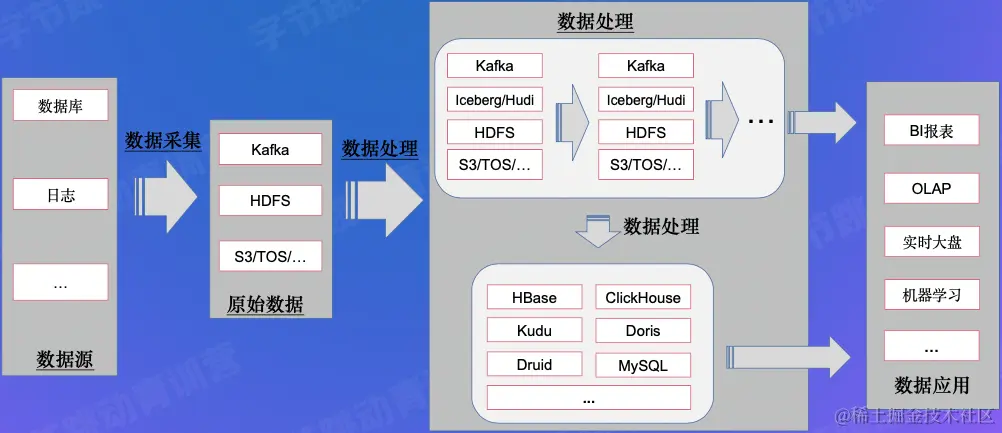

1.2 常见大数据处理链路

截屏2022-08-01 08.45.52.png

1.3 开源大数据处理引擎

批式计算 Batch
- Hive
- Hadoop
- Spark
流式计算 Streaming
- Flink
OLAP
- Presto
- ClickHouse
- Impala
- Doris

1.4 什么是 Spark

1.4.1 Spark 定义

Apache Spark is a multi - language engine for executing data engineering, data science, and machine learning on single - node machines or clusters.

这是一个用于大规模数据处理的统一分析多语言引擎，可以用于单机节点或集群上执行数据工程，数据科学和机器学习。

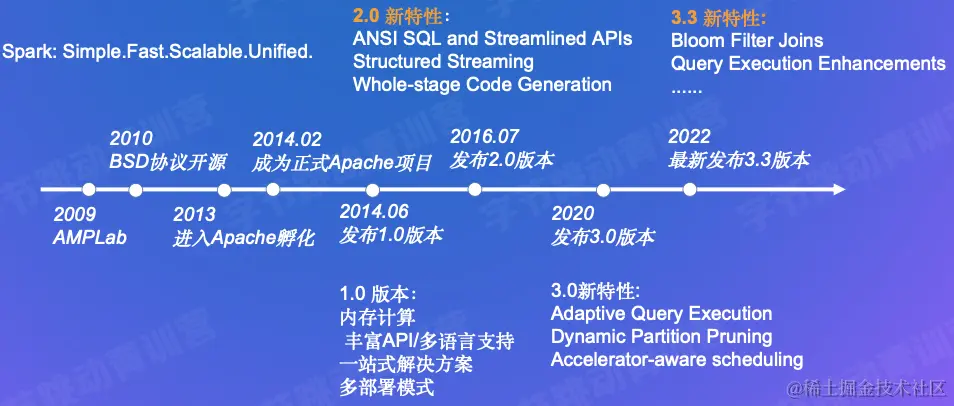

1.4.2 Spark 版本演进

截屏2022-08-01 08.54.20.png

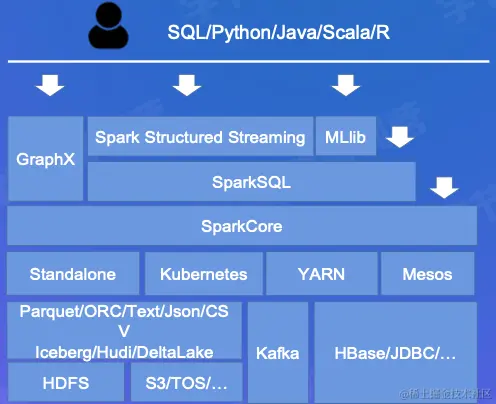

1.5 Spark 生态 & 特点

统一引擎，支持多种分布式场景
多语言支持
- SQL
- Java/Scala
- R
- Python
可读写丰富数据源
- 内置 DataSource（Text、Parquet/ORC、JSON/CSV、JDBC）
- 自定义 DataSource（实现 DataSourceV1/V2 API、HBase/Mongo/ElasticSearch/...）
丰富灵活的 API/算子
- SparkCore -> RDD
- SparkSQL -> DataFrame
支持 K8S/YARN/Mesos 资源调度

1.6 Spark 运行架构 & 部署方式

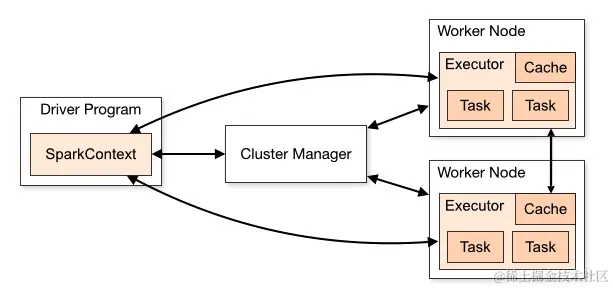

Spark 运行架构

进程之间通过 Driver Program 中的 SparkContext 进行协调，SparkContext 能够与 Cluster Manager 通信，一旦连接 Spark 就会为该应用在各个集群节点上申请 Executor，用于执行计算任务和存储数据。Spark 将应用程序代码发送给所申请到的执行器，SparkContext 将分割出的 Task 发送给各个执行器去执行。

Spark 部署方式
- Spark Local Mode 本地测试/单进程多线程模式
- spark -sql --master local[*]
- Spark Standalone Mode 需要启动 Spark 的 Standalone 集群的 Master/Worker
- spark -sql --master spark://${master_ip}:${port}
- On YARN/K8S 依赖外部资源调度器（YARN/K8S)
- spark -sql --master yarn
- spark -sql --master k8s://https://<k8s-apiserver-host>:<k8s-apiserver-port>

1.7 Spark UI

Job 运行中 -> http://${driver_host}:$port
Job 运行完 -> SparkHistoryServer 可查看

2. SparkCore 原理解析

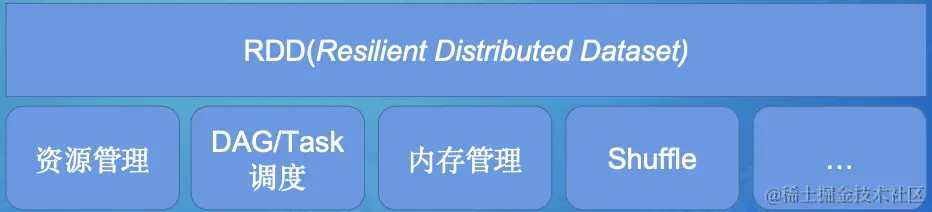

2.1 SparkCore

截屏2022-08-01 09.48.09.png spark - submit \\--deploy-mode cluster \\ 截屏2022-08-01 09.48.22.png

2.2 什么是RDD

RDD (Resilient Distributed Dataset)：Represents an immutable, partitioned collection of elements that can be operated on in parallel.

RDD是一个容错的，可以并行执行的分布式数据集。它是 Spark 中最基本的数据处理模型。

RDD 的五个特性
- Partitions：A list of partitions 有多个分区在集群的不同节点上运行，分区决定了并行计算的数量，可以在创建RDD时指定分区个数
- Compute：A function for computing each split 含有计算函数
- Dependencies：A list of dependencies on other RDDs 每个 RDD 都依赖于其他的 RDD，每次转换都会生成新的 RDD
- Partitioner：A partitioner for key-value RDDs（e.g. to say that the RDD is hash-paartitioned）
- PreferredLocations：A list of preferred locations to compute each split on 含有优先位置列表，存储每个优先位置

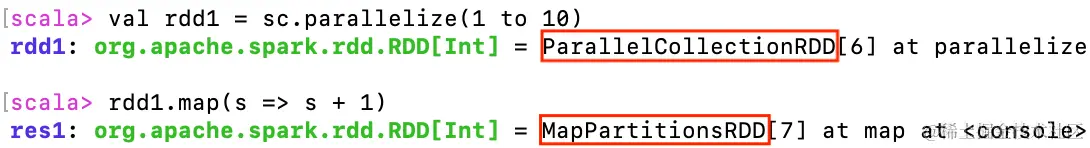

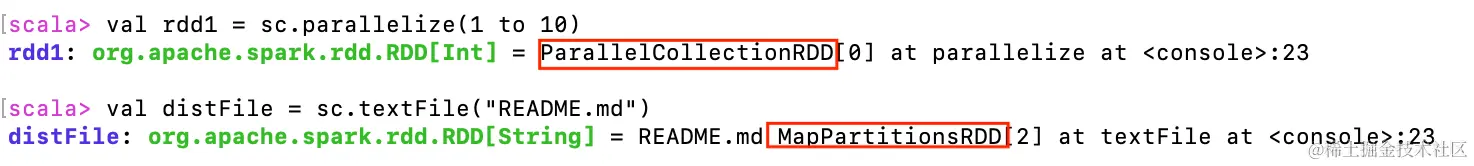

2.2.1 如何创建 RDD

内置 RDD
- ShuffleRDD
- HadoopRDD
- JDBCRDD
- KafkaRDD
- UnionRDD
- MapPartitionsRDD
自定义 RDD
- class CustomRDD(...) extends RDD {}

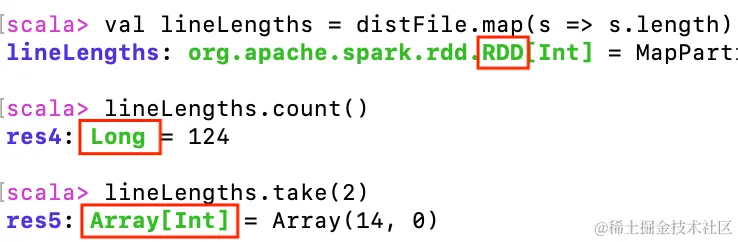

2.2.2 RDD 算子

Transform 算子：生成一个新的 RDD map/filter/flatMap/groupByKey/reduceByKey/...
Action 算子：触发 Job 提交 collect/count/take/saveAsTextFile/...

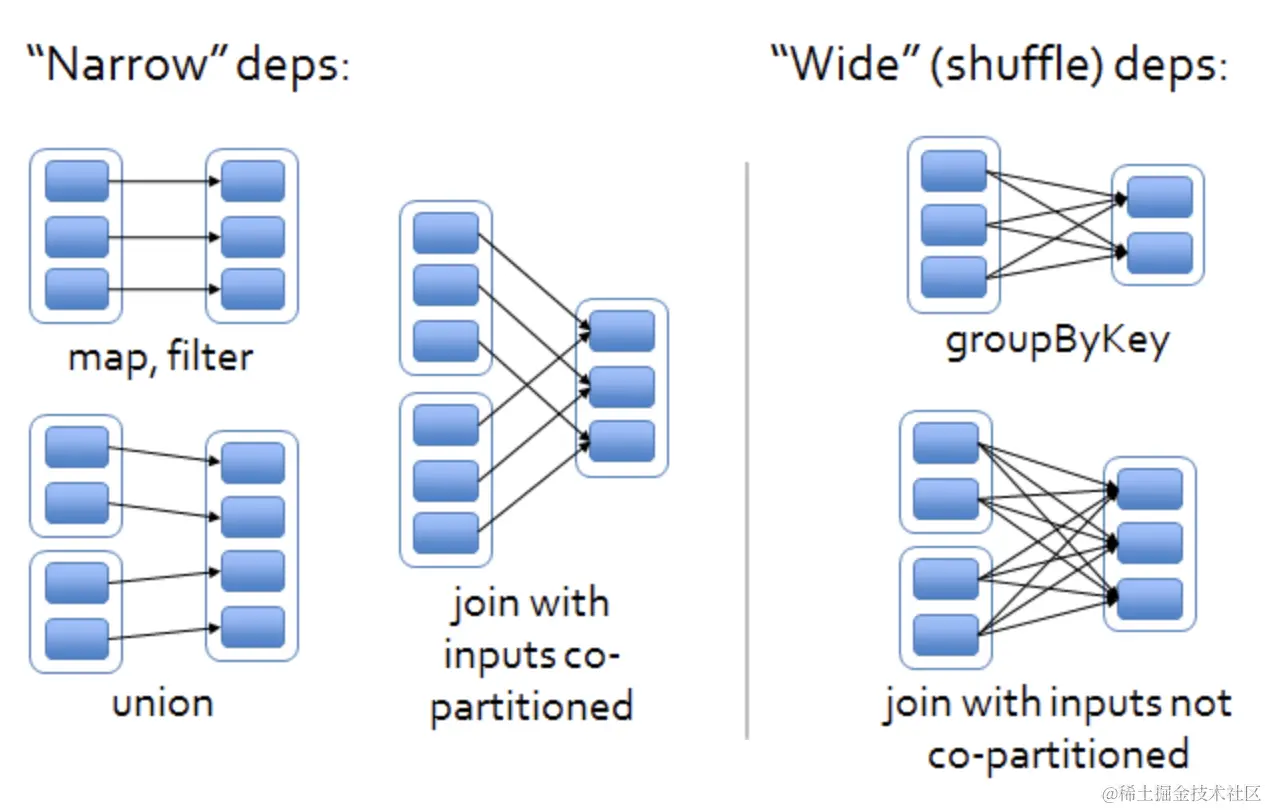

2.2.3 RDD 依赖

RDD 依赖：描述父子 RDD 之间的依赖关系 lineage

窄依赖：父 RDD 的每个 partition 至多对应一个子 RDD 分区。
- NarrowDependency
- OneToOneDependency
- RangeDependency
- PruneDependency
宽依赖（会产生 Shuffle）：父 RDD 的每个 partition 都kennel对应多个子 RDD 分区
- ShuffleDependency

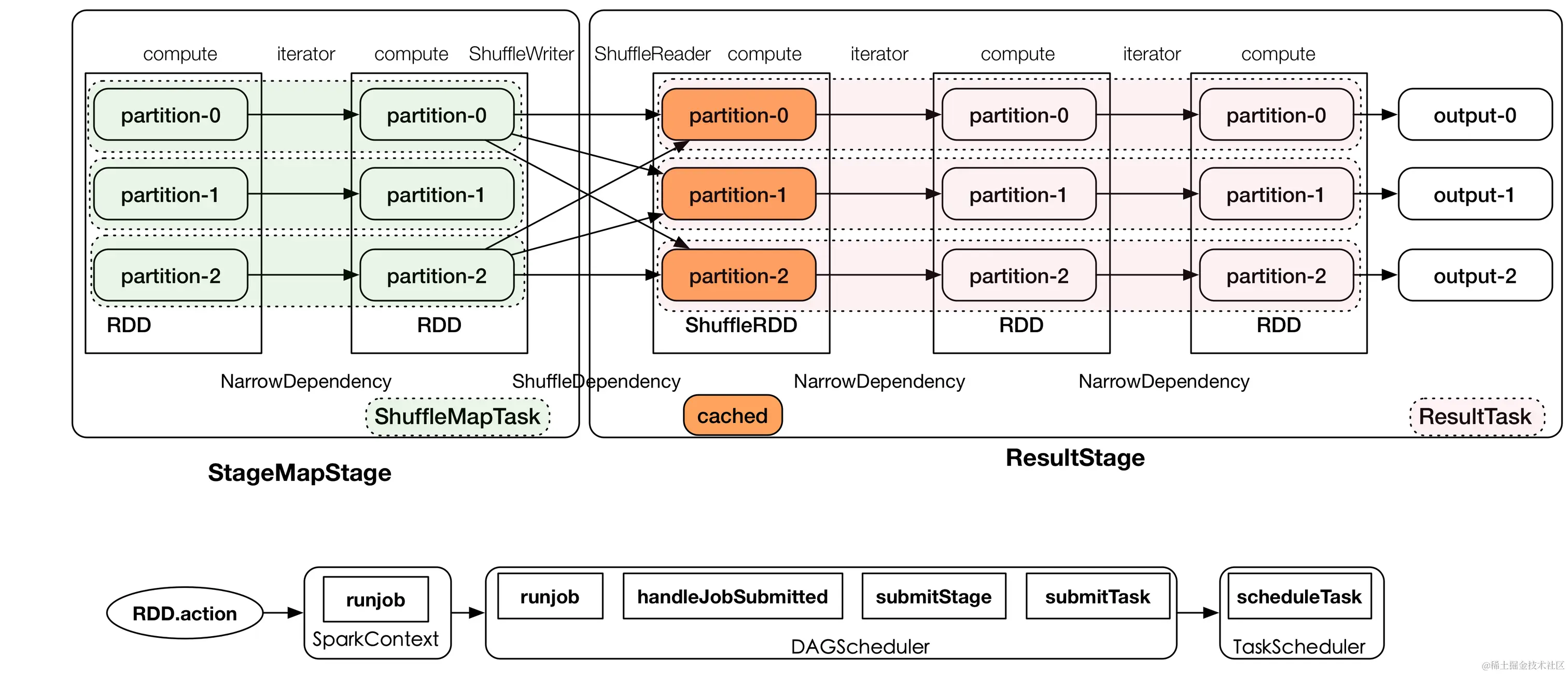

2.2.4 RDD 执行流程

Job：RDD action 算子触发
Stage：依据宽依赖划分。从后往前遇到宽依赖就断开，划分为一个 Stage；遇到窄依赖就将这个 RDD 加入该 Stage 中。
Task：Stage 内执行单个 partition 任务

2.3 调度器

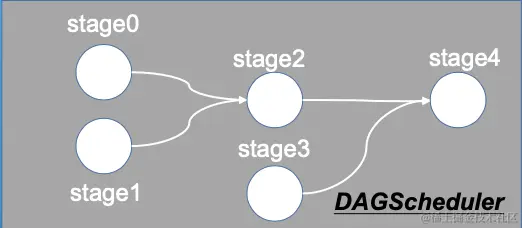

RDD.action -> runJob() 截屏2022-08-01 10.26.14.png

根据 ShuffleDependency 划分 Stage，并按照依赖顺序调度 Stage，为每个 Stage 生成并提交 TaskSet 到 TaskScheduler

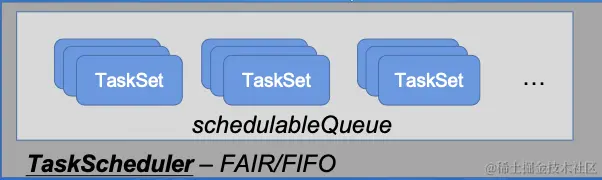

截屏2022-08-01 10.26.26.png

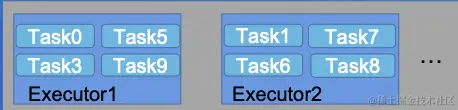

根据调度算法（FIFO/FAIR）对多个 TaskSet 进行调度，对于调度到的 TaskSet，会将 Task 调度 (locality) 到相关 Executor 上面执行，Executor SchedulerBackend 提供

截屏2022-08-01 10.26.34.png

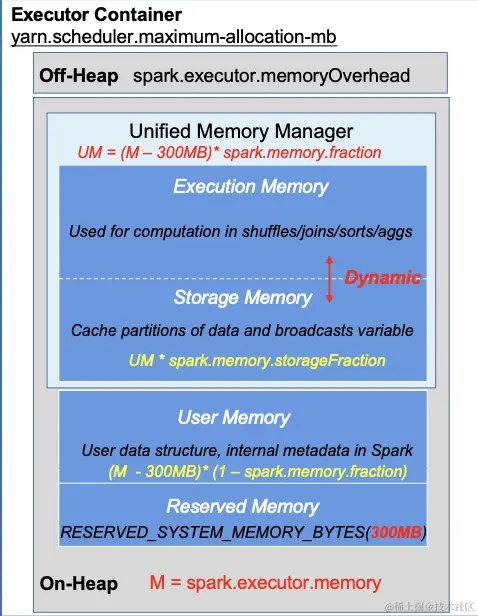

2.4 内存管理

Executor 内存主要有两类：Storage、Execution
- UnifiedMemoryManager 统一管理 Storage 和 Execution 内存
- Storage 和 Execution 内存使用是动态占用机制。双方的空间都不足时，则存储到硬盘；若己方空间不足而对方空余时，可借用对方的空间。
- 当Storage空闲，Execution可以借用Storage的内存使用，可以减少 spill 等操作，Execution 使用的内存不能被 Storage 驱逐，但当 Execution 需要内存时，可以驱逐被 Storage 借用的内存。

截屏2022-08-01 10.31.34.png

2.4.1 多任务间内存分配

UnifiedMemoryManager 统一管理多个并发 Task 的内存分配
每个 Task 获取的内存区间为 1/(2*N) ~ 1/N，N为当前Executor中正在并发运行的 task 数量

截屏2022-08-01 10.38.26.png

2.5 Shuffle

2.5.1 SortShuffleManager

每个 MapTask 生成一个 Shuffle 数据文件和一个 index 文件

截屏2022-08-01 10.43.26.png

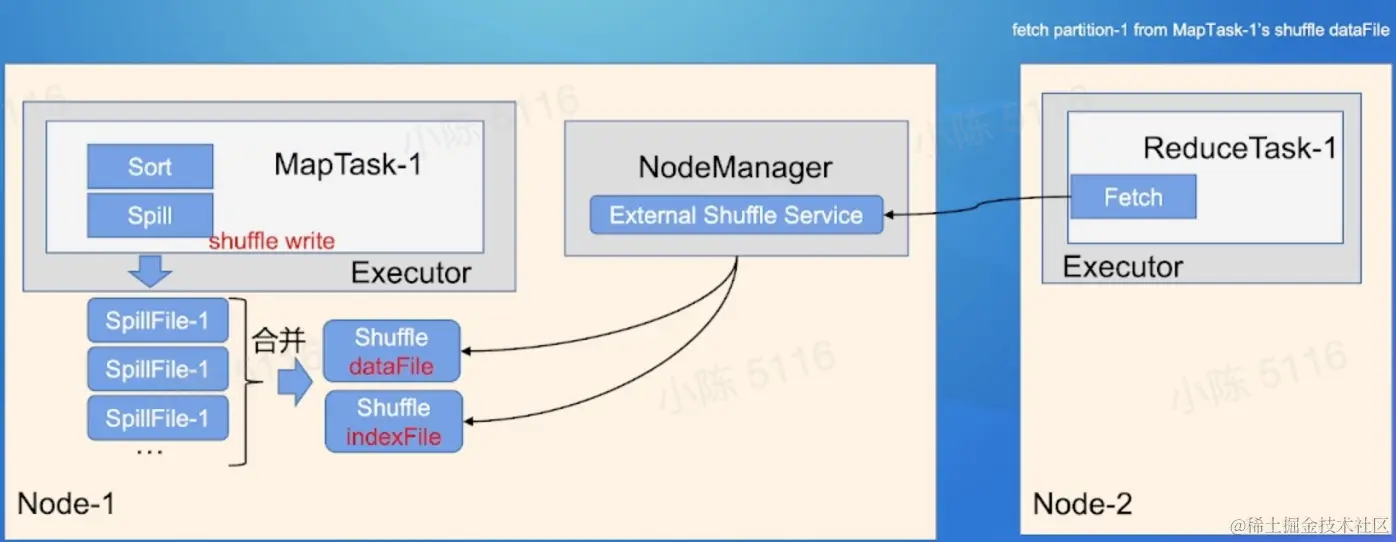

2.5.2 External Shuffle Service

shuffle write 的文件被 NodeManage r中的 Shuffle Service 托管，供后续 Reduce Task 进行 shuffle fetch，如果 Executor 空闲，DRA 可以进行回收

截屏2022-08-01 10.45.22.png

3. SparkSQL 原理解析

3.1 Catalyst 优化器

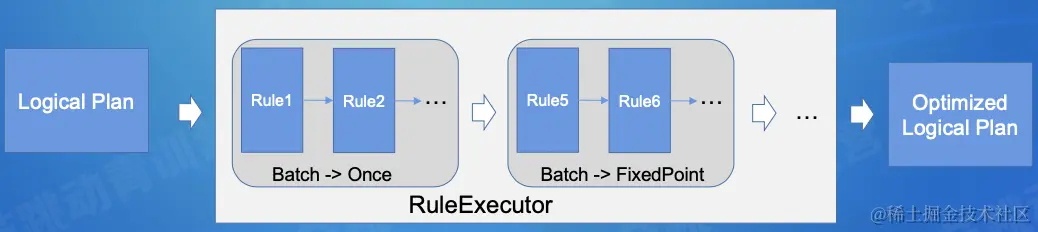

3.1.1 RBO (Rule Based Optimizer)

基于规则优化，对语法树进行一次遍历，模式匹配能够满足特定规则的节点，再进行相应的等价转换。

截屏2022-08-01 16.59.43.png

3.1.2 CBO (Cost Based Optimizer)

基于代价优化，根据优化规则对关系表达式进行转换，生成多个执行计划，然后CBO会通过根据 Statistics 和代价模型 Cost Model 计算各种可能执行计划的代价，从中选用 COST 最低的执行方案，作为实际运行方案。

CBO 依赖数据库对象的统计信息，统计信息的准确与否会影响 CBO 做出最优的选择。

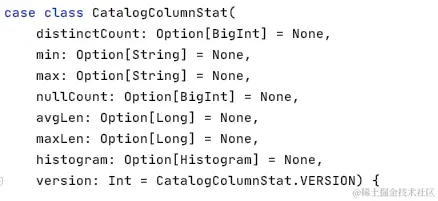

采集表的 statistics

TableStat 从 ANALYZE TABLE 获取，后续的算子的 Stat 通过对应的 Estimation 进行估算

截屏2022-08-01 17.10.37.png

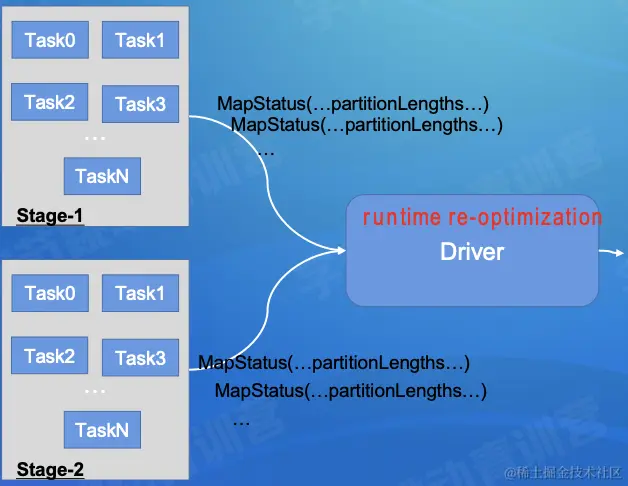

3.2 Adaptive Query Execution (AQE)

截屏2022-08-01 17.12.05.png

每个 Task 结束会发送 MapStatus 信息给 Driver，其中包含当前 Task Shuffle 产生的每个 Partition 的 size 统计信息，Driver 或许到执行完的 Stages 的 MapStatus 信息之后，按照 MapStatus 中 partition 大小信息识别匹配一些优化场景，然后对后续为执行的 Plan 进行优化。

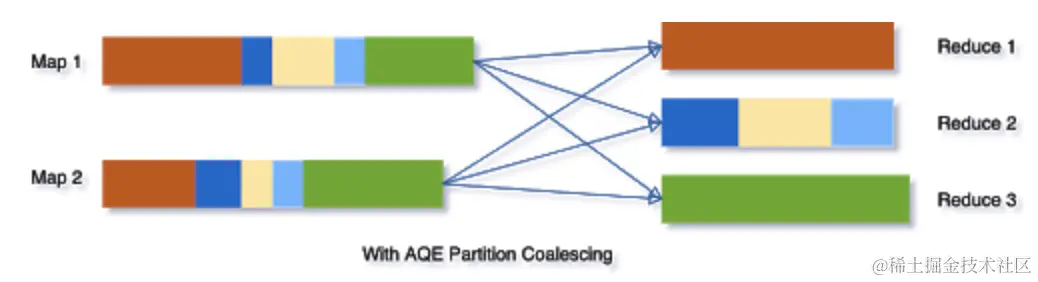

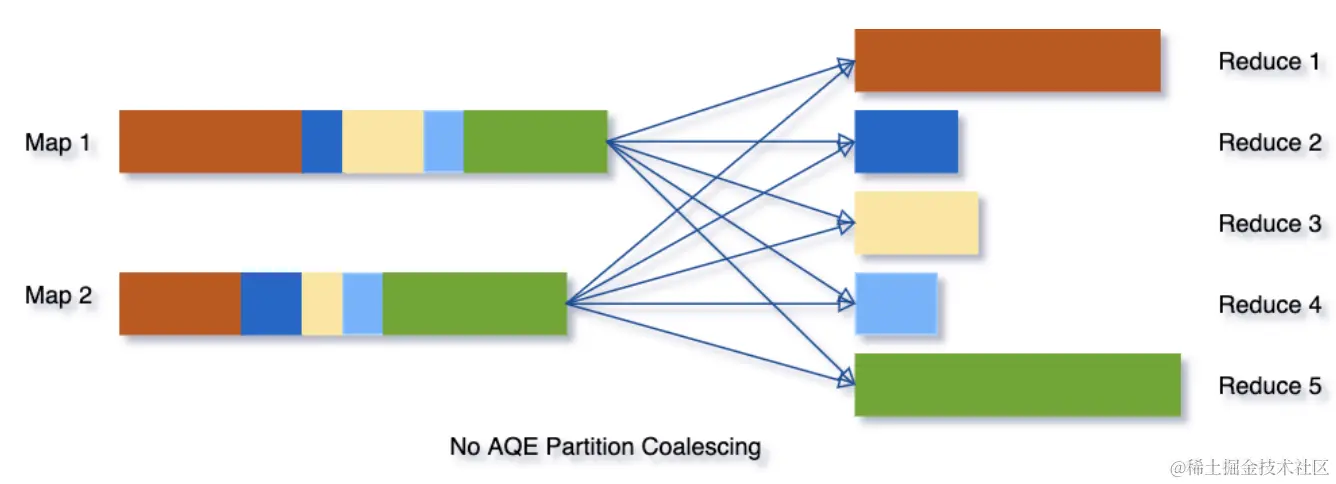

3.2.1 Coalescing Shuffle Partitions 动态合并 shuffle 分区

作业运行过程中，根据前面运行完的 Stage 的 MapStatus 中实际的 partition 大小信息，可以将多个相邻的较小的 partition 进行动态合并，由一个 Task 读取进行处理。

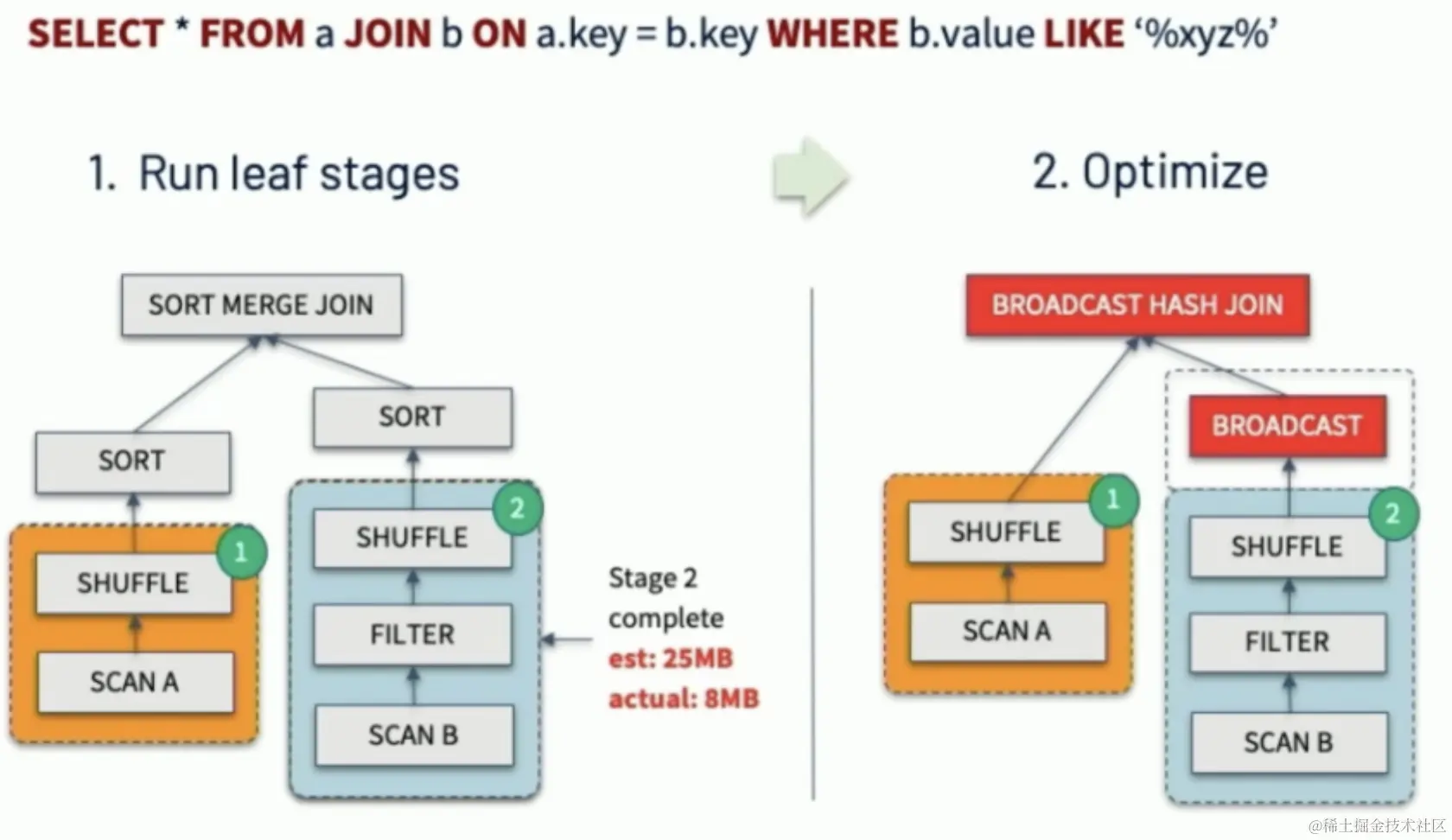

3.2.2 Switching Join Strategies 动态调整 Join 策略

AQE 运行过程中动态获取准确 Join 的 leftChild/rightChild 的实际大小，将 SortMergeJoin 转换为 BroadcastHashJoin。

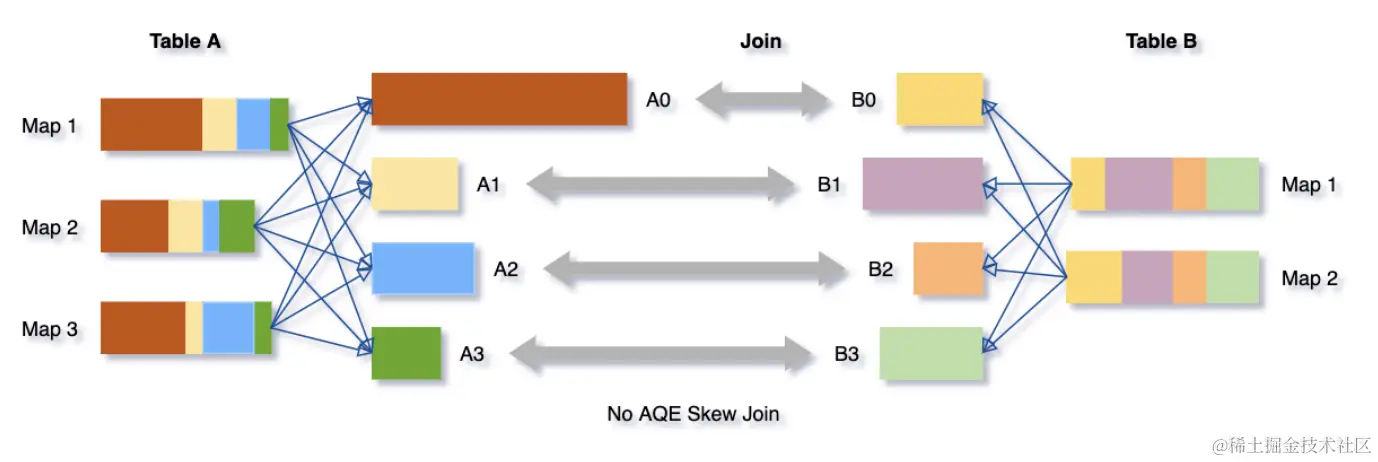

3.2.3 Optimizing Skew Joins 动态优化数据倾斜 Join

AQE 根据 MapStatus 信息自动检测是否有倾斜，将大的 partition 拆分成多个 Task 进行 Join。

3.3 Runtime Filter

动态获取Filter内容做相关优化，当我们将一张大表和一张小表等值连接时，我们可以从小表侧收集一些统计信息，并在执行join前将其用于大表的扫描，进行分区修剪或数据过滤。减少了大表的扫描，可以大大提高性能。

全局优化：从提升全局资源利用率、消除数据倾斜、降低IO等角度做优化。包括AQE。
局部优化：提高某个task的执行效率，主要从提高CPU与内存利用率的角度进行优化。依赖Codegen技术。

3.5 Codegen

从提高cpu的利用率的角度来进行runtime优化

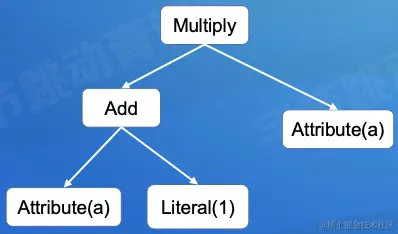

3.5.1 Expression 级别

截屏2022-08-01 17.30.28.png

表达式常规递归求值语法树。需要做很多类型匹配、虚函数调用、对象创建等额外逻辑，这些 overhead 远超对表达式求值本身，为了消除这些 overhead，Spark Codegen 直接拼成求值表达式的 java 代码并进行即时编译

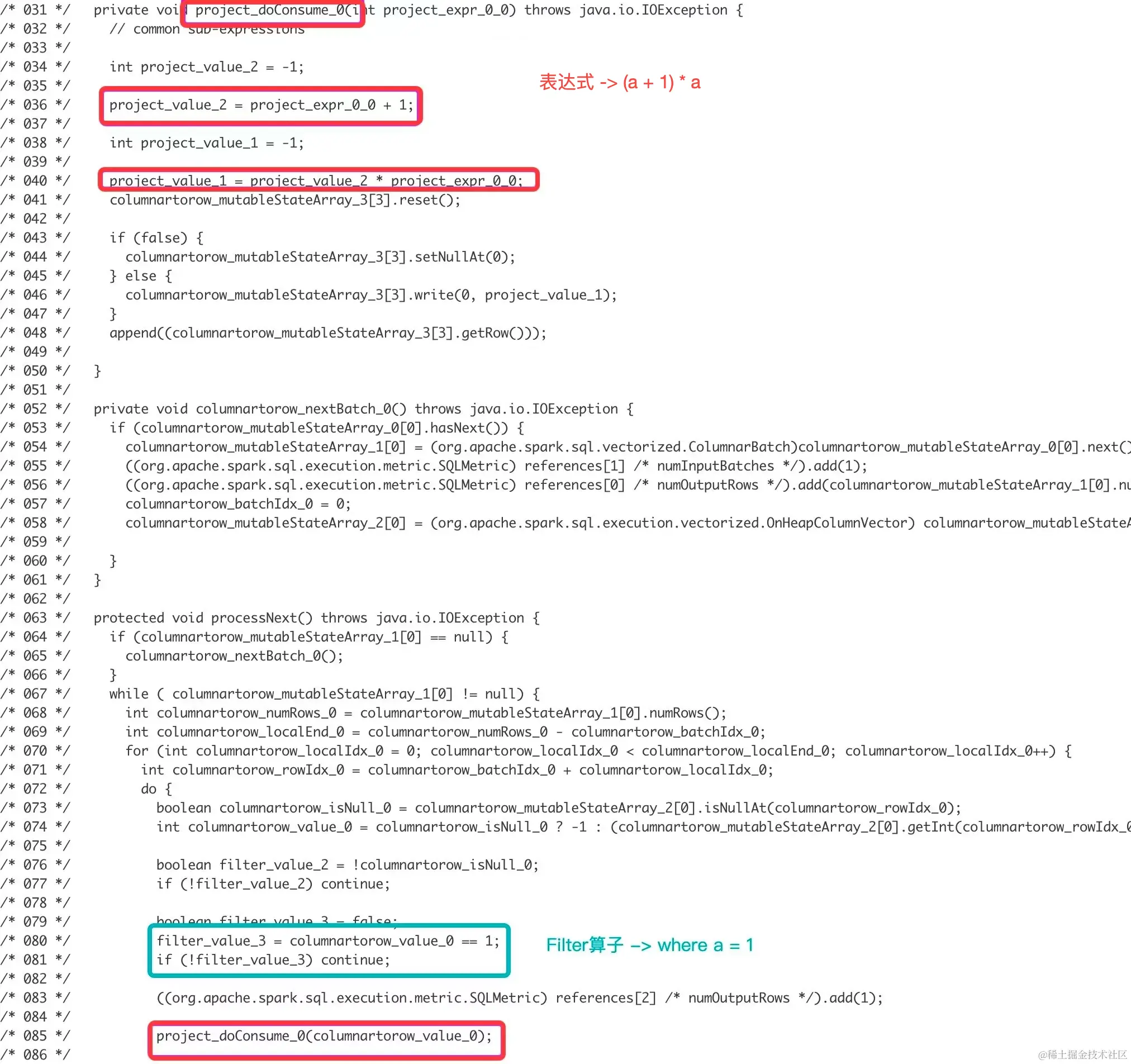

3.5.2 WholeStage 级别

传统的火山模型：SQL经过解析会生成一颗查询树，查询树的每个节点为Operator，火山模型把operator看成迭代器，每个迭代器提供一个next()接口。通过自顶向下的调用 next 接口，数据则自底向上的被拉取处理，火山模型的这种处理方式也称为拉取执行模型，每个Operator 只要关心自己的处理逻辑即可，耦合性低。
火山模型问题：数据以行为单位进行处理，不利于 CPU cache 发挥作用；每处理一行需要调用多次 next() 函数，而 next() 为虚函数调用。会有大量类型转换和虚函数调用。虚函数调用会导致 CPU 分支预测失败，从而导致严重的性能回退

为了消除这些 overhead，会为物理计划生成类型确定的 java 代码，并进行即时编译和执行。Codegen打破了Stage内部算子间的界限，拼出来跟原来的逻辑保持一致的裸的代码（通常是一个大循环）然后把拼成的代码编译成可执行文件。

4. 业界挑战与实践

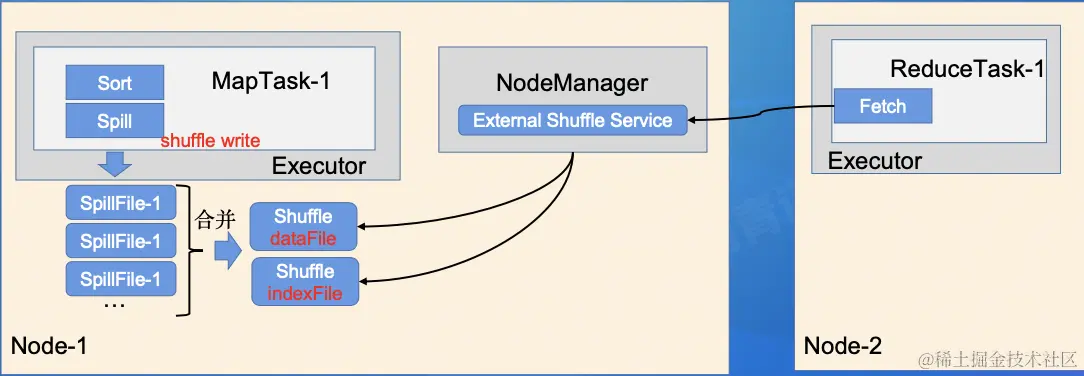

4.1 Shuffle 稳定性问题

截屏2022-08-01 17.35.20.png

在大规模作业下，开源 ExternalShuffleService 的实现机制容易带来大量随机读导致的磁盘 IOPS 瓶颈，Fetch 请求积压等问题，进而导致运算过程中经常会出现 Stage 重算甚至作业失败，继而引起资源使用的恶性循环，严重影响 SLA。

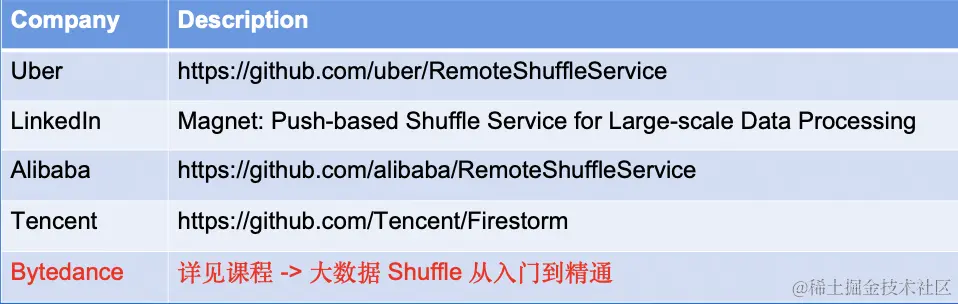

截屏2022-08-01 17.37.28.png

Shuffle 稳定性解决方案如上。

4.2 SQL 执行性能问题

压榨 CPU 资源

4.3 参数推荐/作业诊断

Spark 参数很多，资源类/Shuffle/Join/Agg... 调参难度大
参数不合理的作业，对资源利用率/Shuffle稳定性/性能有非常大影响
线上作业失败/运行慢，用户排查难度大
自动参数推荐/作业诊断
