这是我参与「第四届青训营」笔记创作活动的第7天。

本课程主要分为四个部分：

shuffle概述：shuffle是什么，shuffle的基本过程是什么

spark中的shuffle算子：学习使用spark中的会产生shuffle的算子，了解其基本特性

spark中的shuffle过程：spark中shuffle的核心原理和实现细节

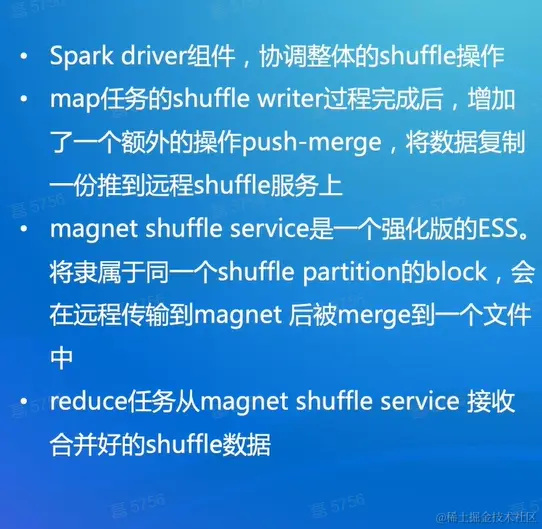

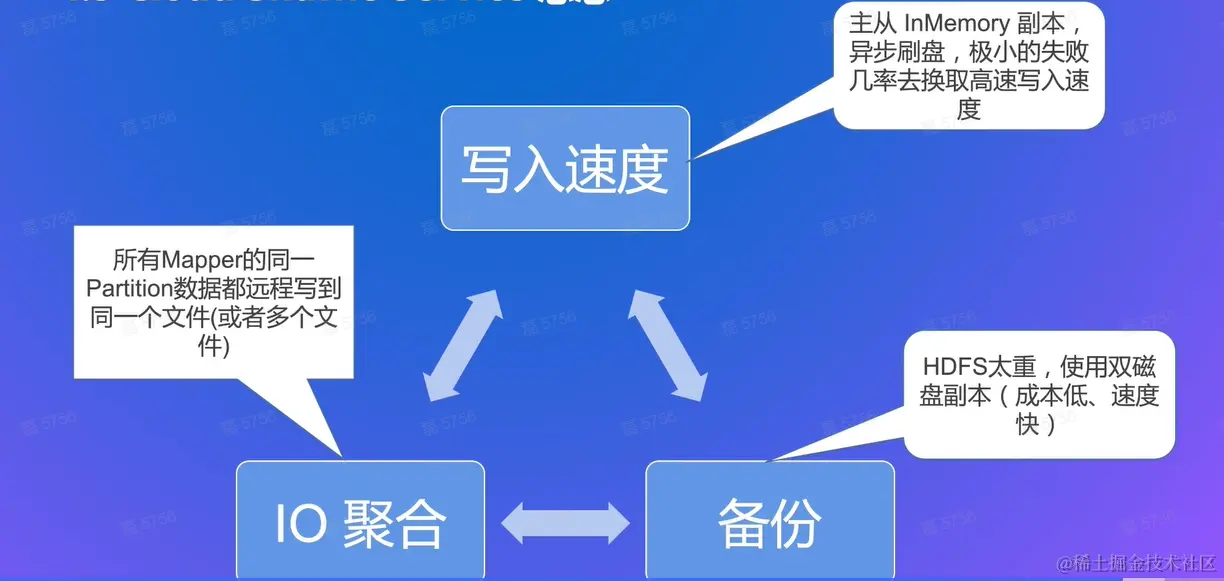

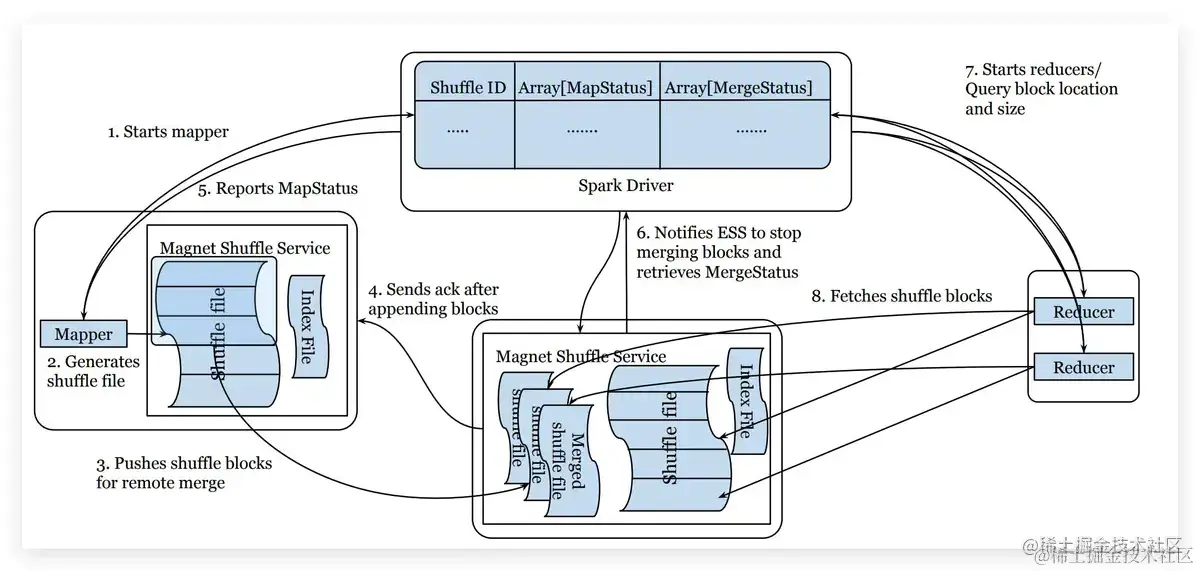

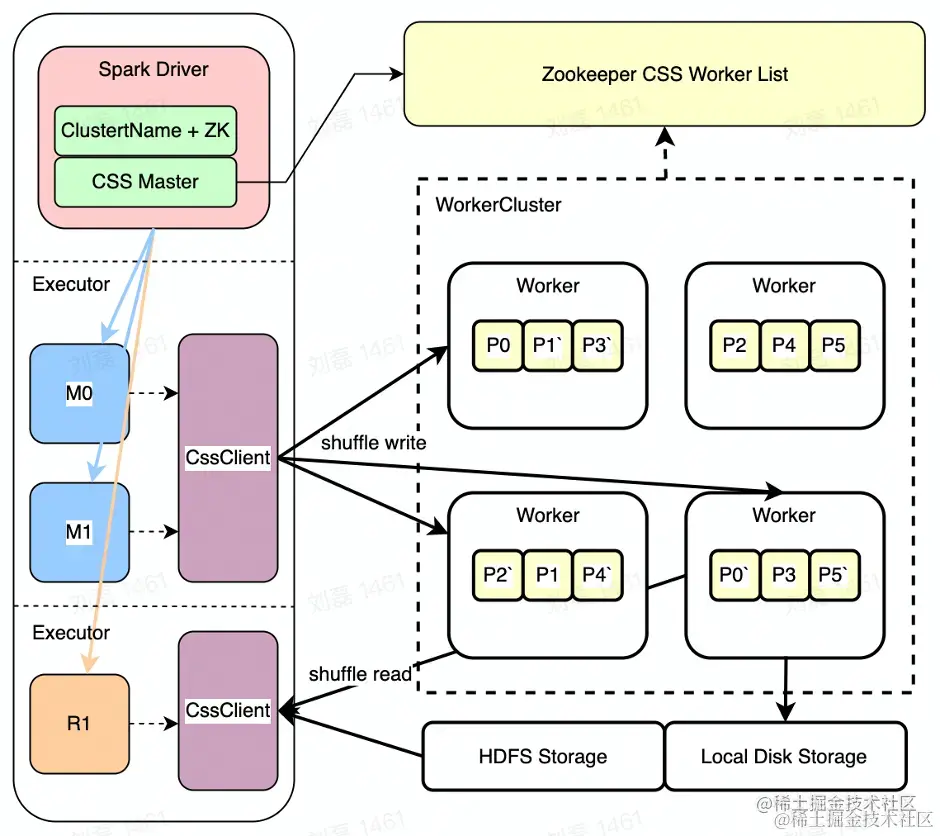

Push based shuffle：push shuffle社区的实现方案以及字节自己的实现方案

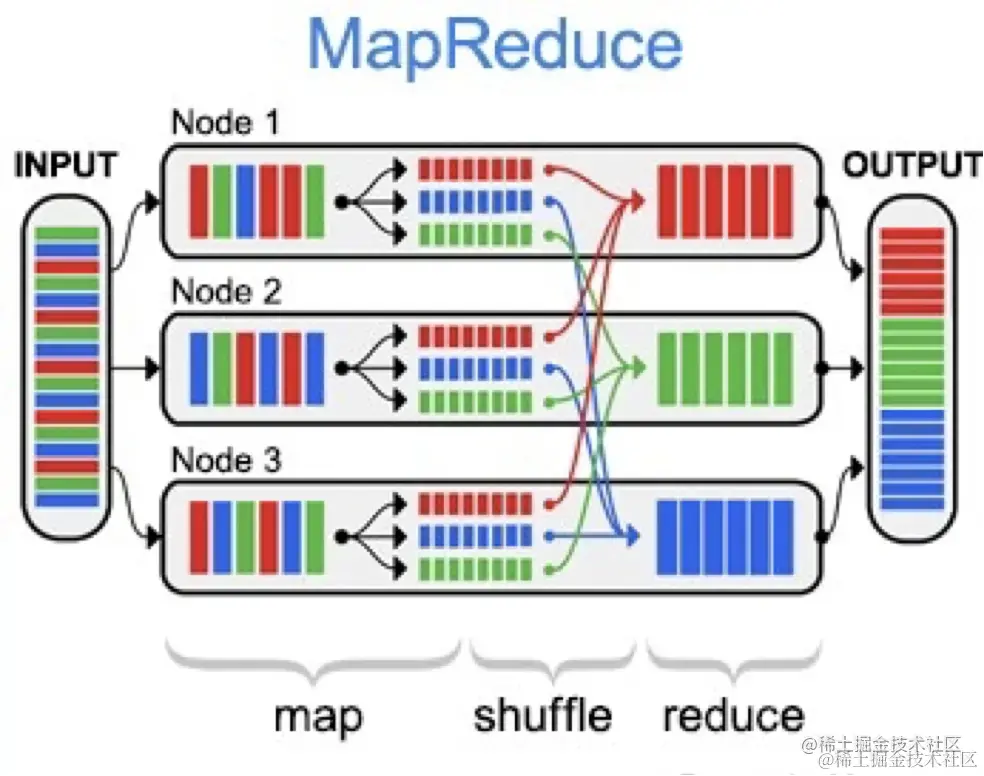

MapReduce概述

map：将大量数据分成几份，分散在不同机器上处理，该过程称为分布式处理

shuffle：每份数据会有不同分颜色，我们要对不同数据分别处理，将相同颜色的数据放在一起

reduce：然后继续处理这几份数据

shuffle算子

shuffle算子分类：

repartition：重新改变分区

ByKey：给定一个key，把key聚合在一起的算子

join算子：把本身没有在一起的数据按照某种条件放在一起

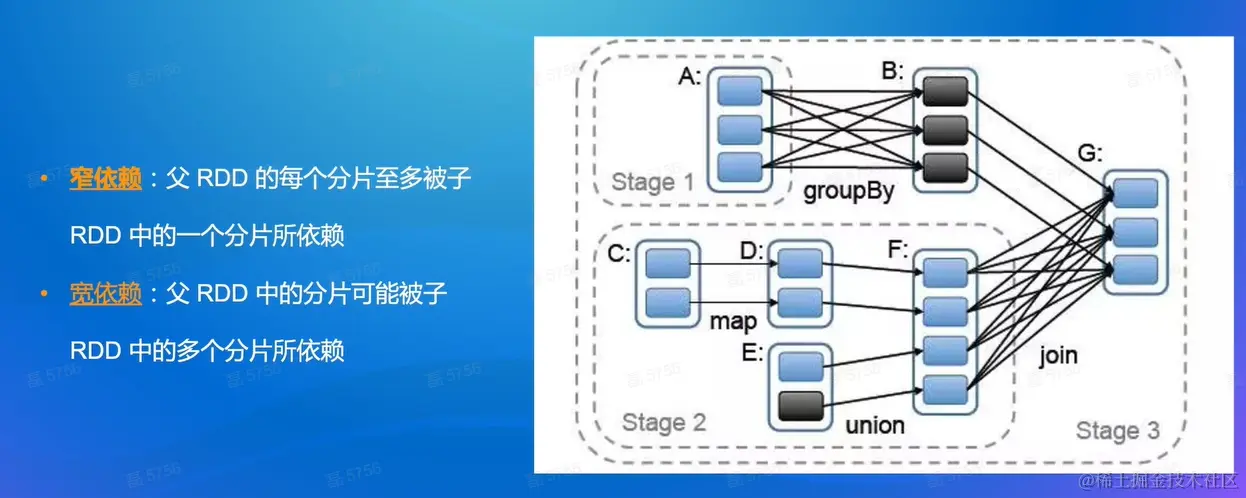

Spark中对shuffle的抽象-宽依赖，窄依赖

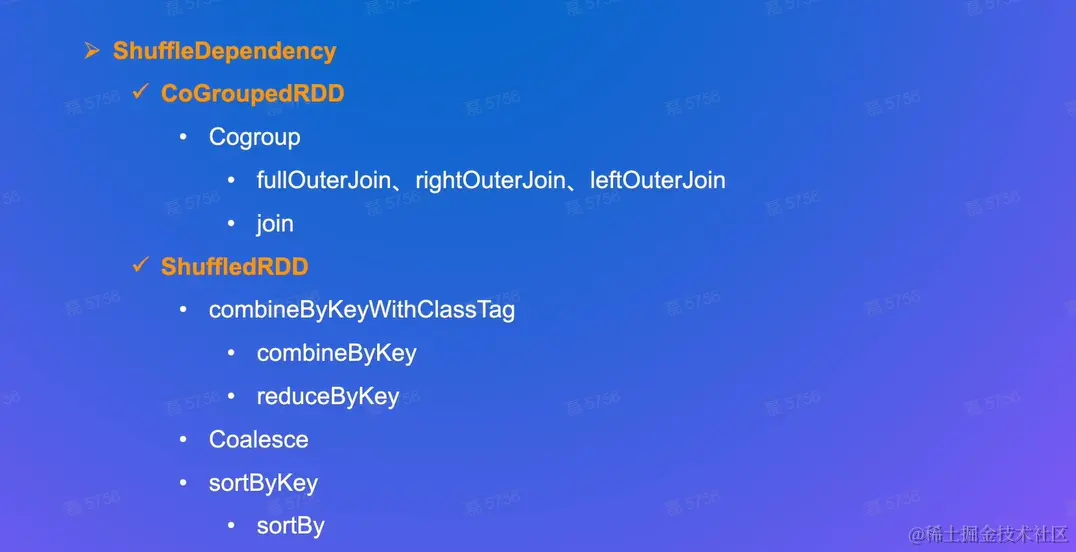

shuffleDependency如何产生，在产生Cogroup后，cogroup 由调用fullOuterJoin，join产生

Shuffle Dependency

创建会产生shuffle的RDD时，RDD会创建Shuffle Dependency来描述Shuffle相关的信息
构造函数
- A single key-value pair RDD, i.e. RDD[Product2[K, V]],一个key-value的RDD
- Partitioner (available as partitioner property),给定义和k，创建一个叫k的分区
- Serializer,把一个对象映射为一个数据流，或者相反操作
- Optional key ordering (of Scala’s scala.math.Ordering type),k是否需要排序的flag
- Optional Aggregator,
- mapSideCombine flag which is disabled (i.e. false) by default.

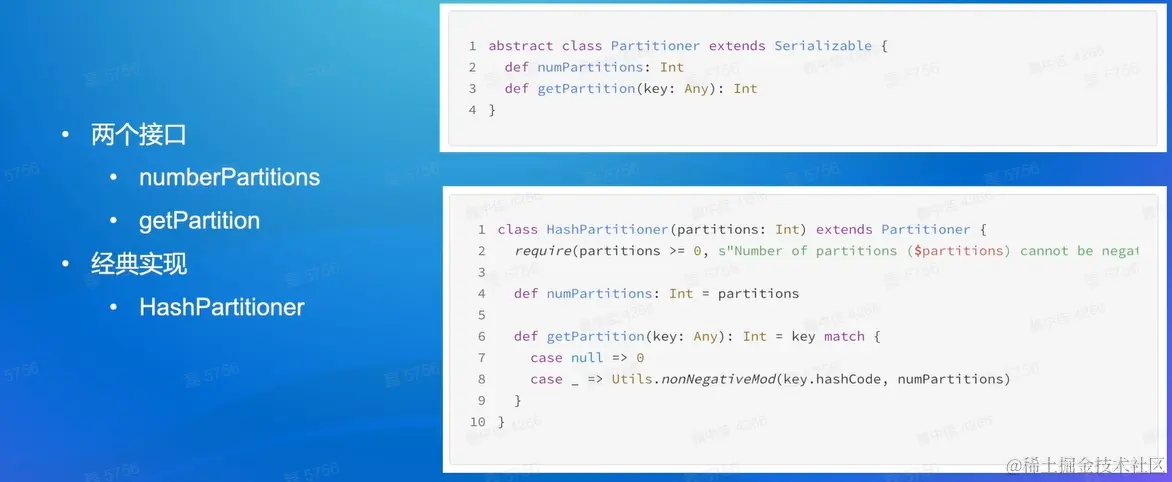

Partitioner

Aggregator

shuffle过程

shuffle历史

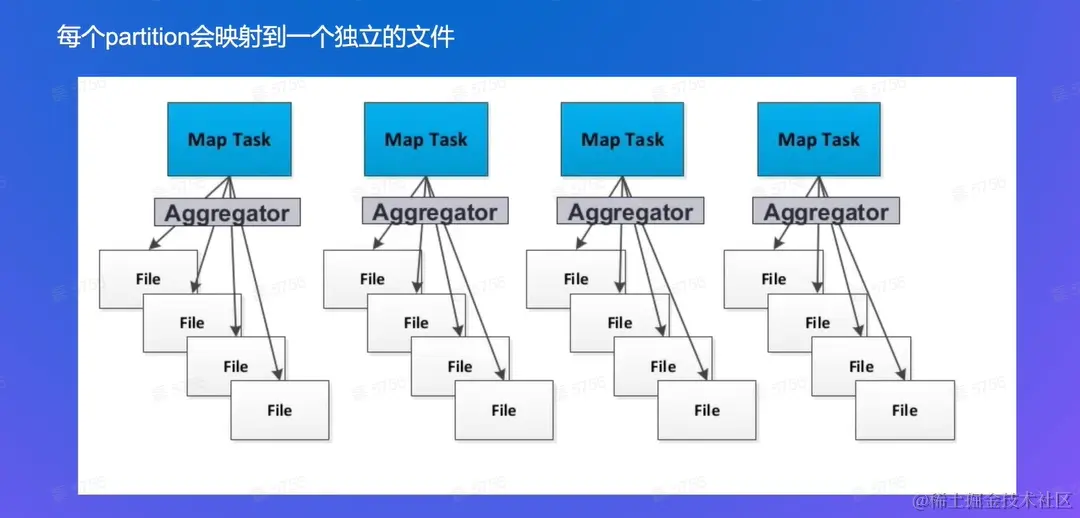

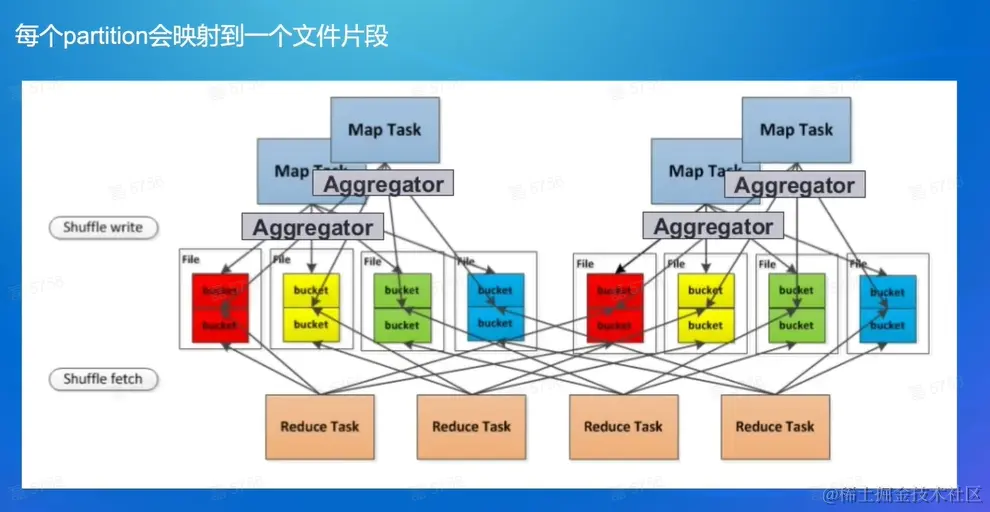

Hash Shuffle - 写数据

写数据优化：

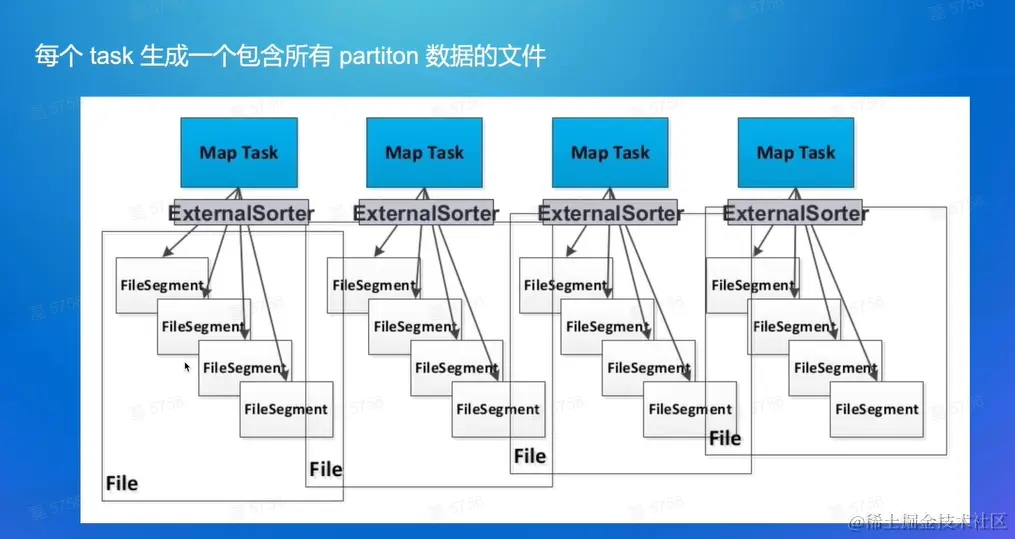

Sort Shuffle -写数据

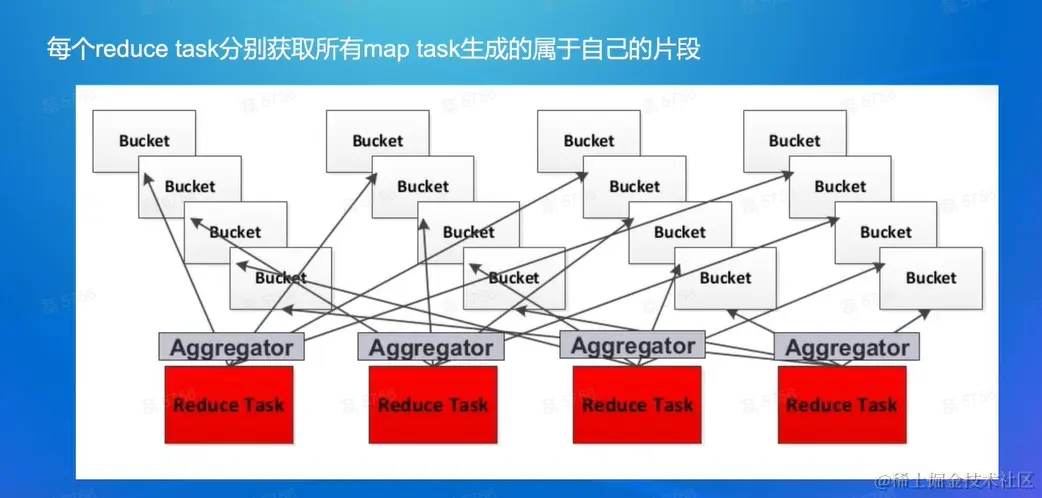

Shuffle - 读数据

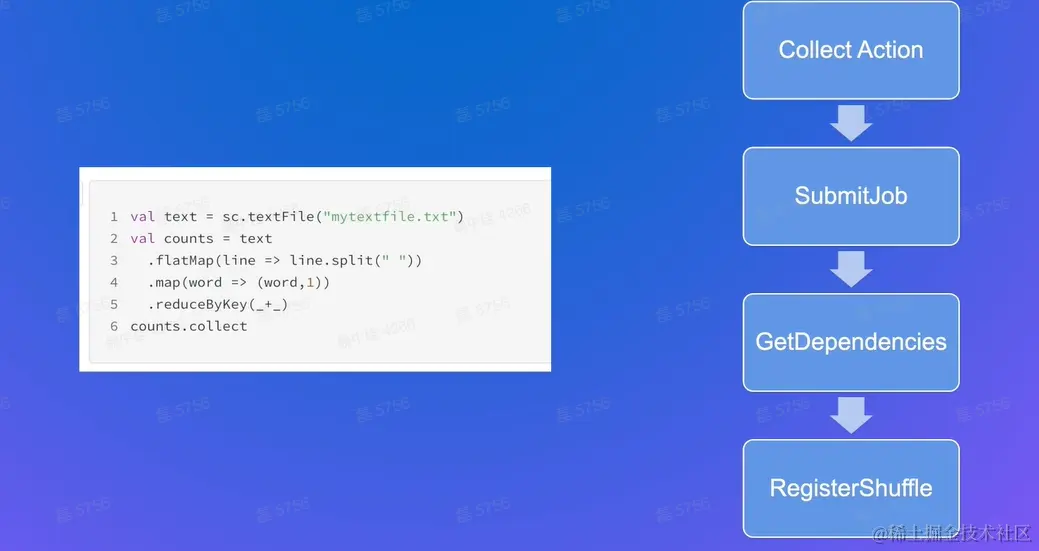

Shuffle过程的触发流程

以上图为例，当执行collect时，它是个action算子触发计算，在collect会调用我们的Spark中的Task scheduler的submitJob，在Task scheduler中会分析counts的依赖关系，在查找依赖关系时会创建shuffle RDD对象，这个对象Task scheduler调用GetDependencies时，就会真正去创建shuffleDependencies，然后向shuffleManager注册自己。后续会生成两个stage：map，reduce，然后这两个stage会提交给Executor。

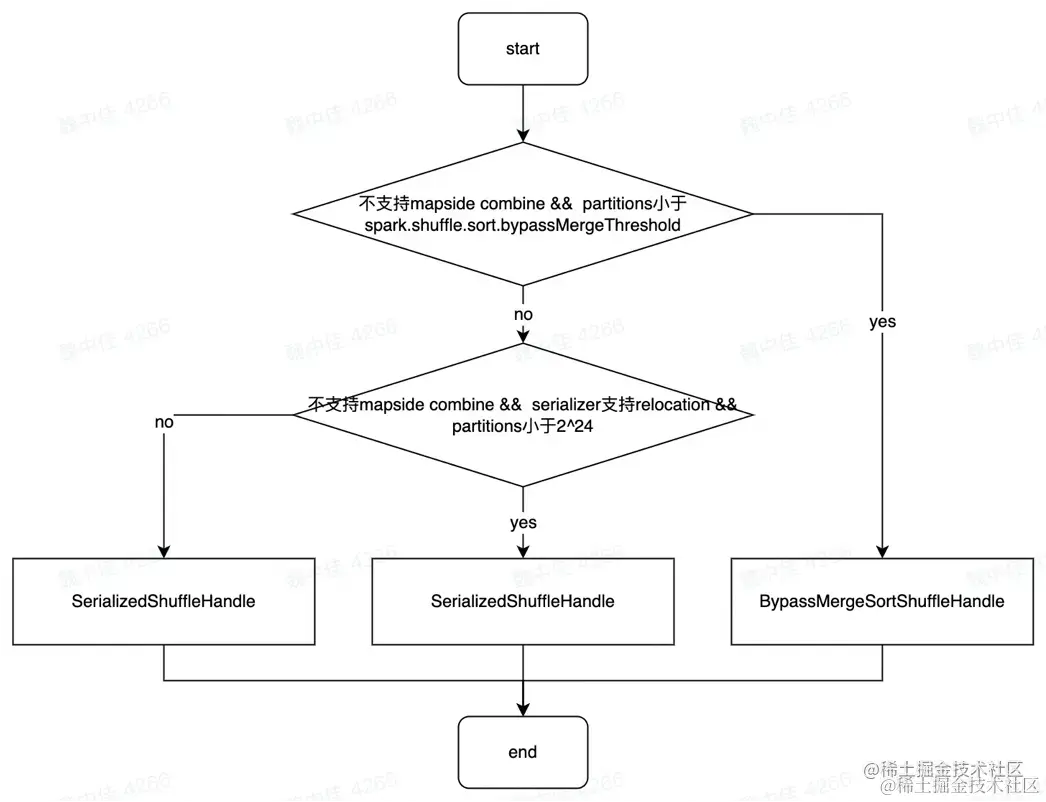

Shuffle Handle的创建

在Register Shuffle时做的最重要的事情时根据不同条件创建不同的shuffle Handle。

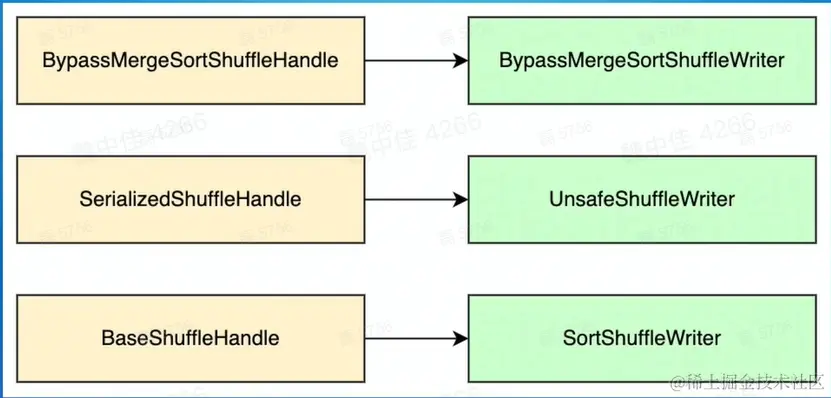

不同的shuffle Handle对应不同的shuffle Writer

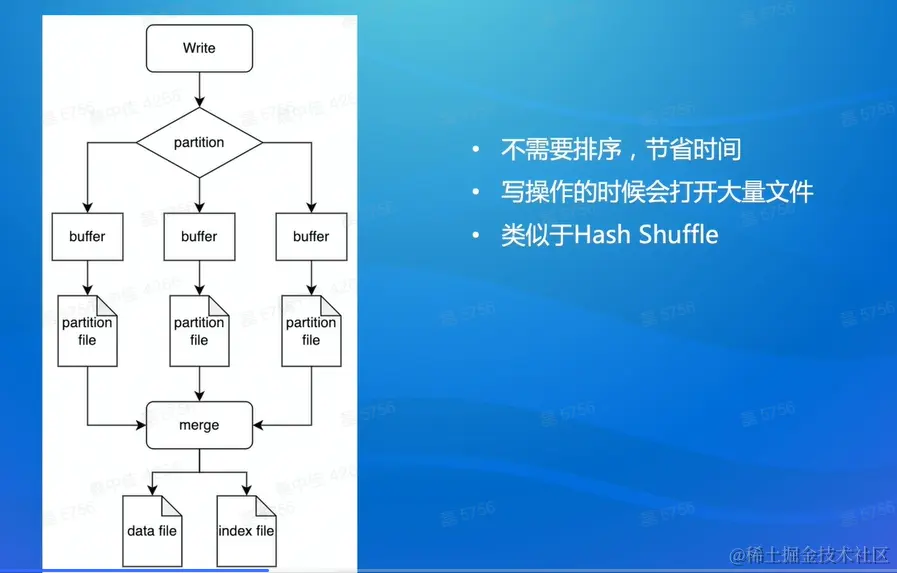

BypasssMergeShuffleWriter

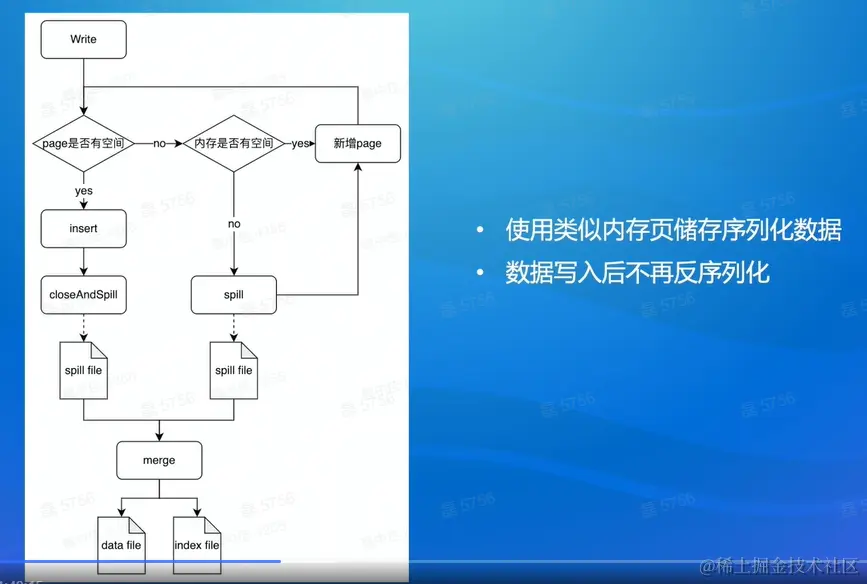

UnsafeShuffleWriter

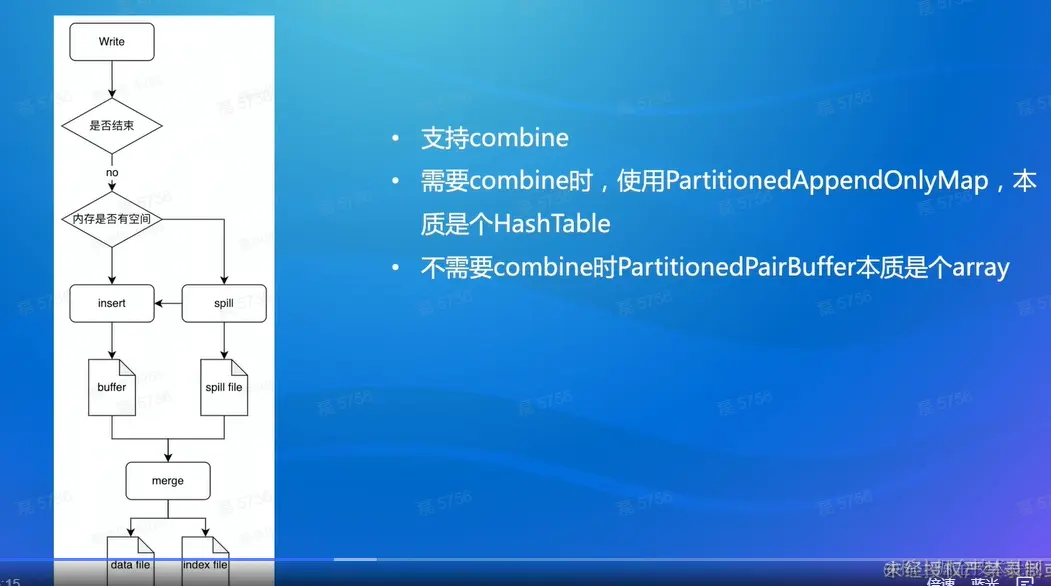

SortShuffleWriter

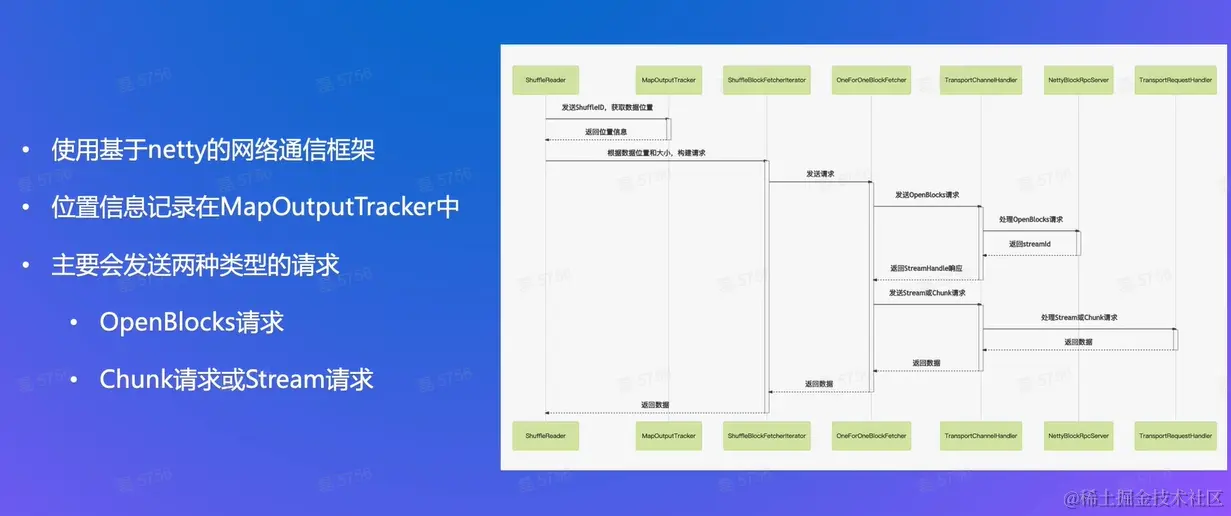

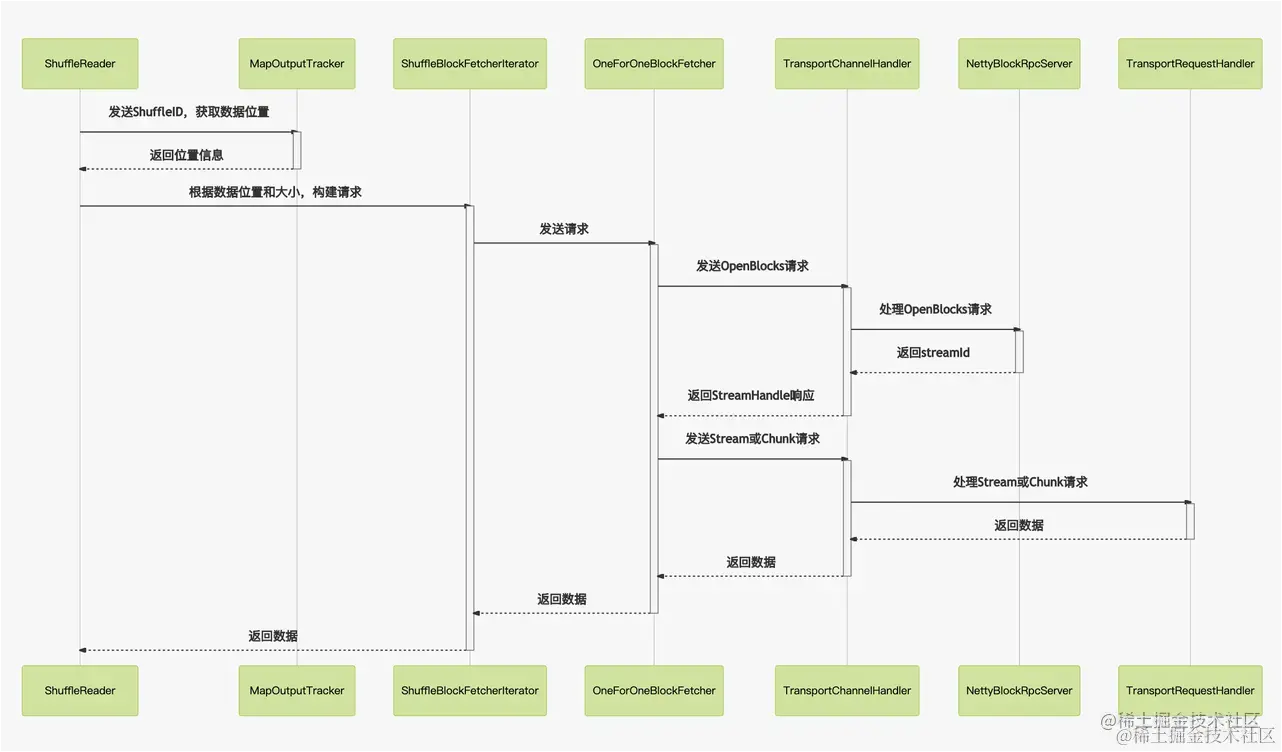

Reader实现网络时序图

reader 的执行流程中需要网络请求，网络传输如下：

Reader实现 - ShuffleBlockFetchIterator

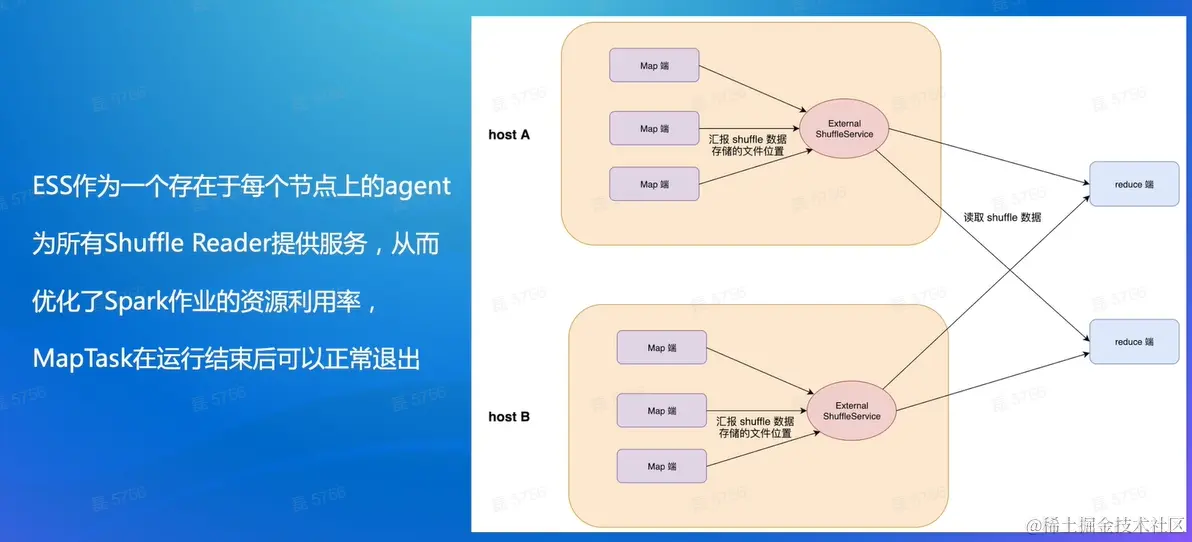

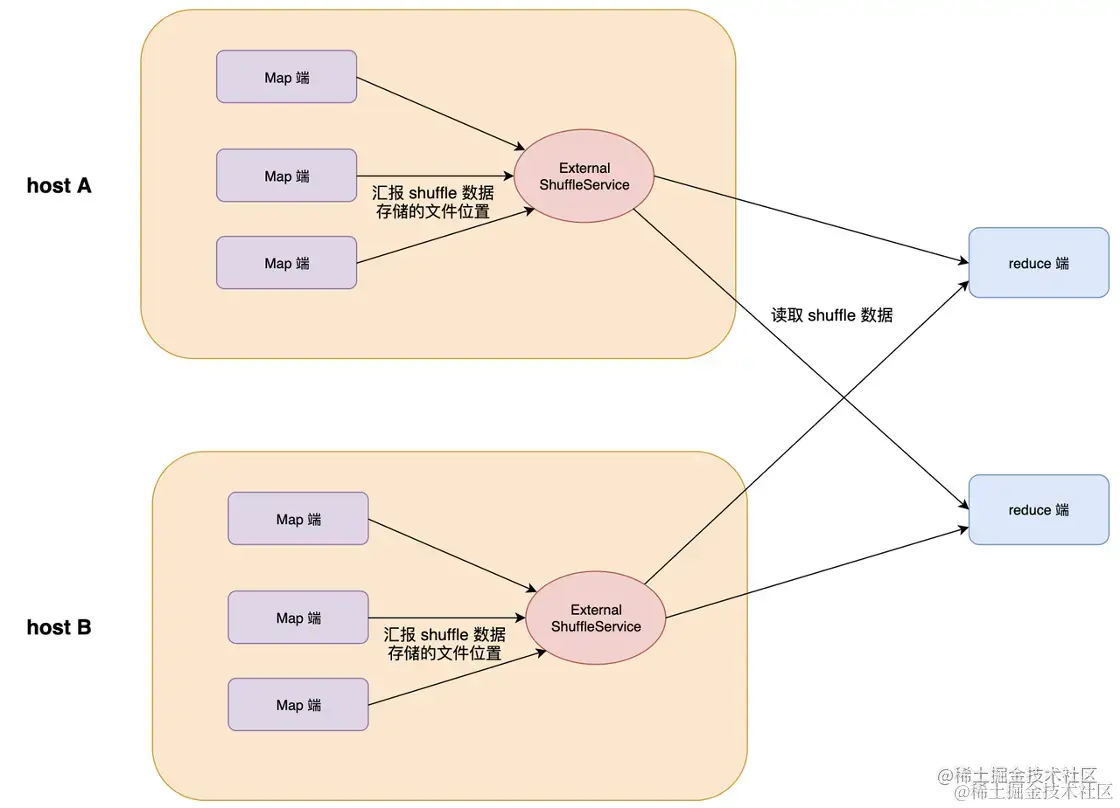

Reader实现 - External Shuffle Service

目的：为了解耦数据计算和数据服务，Spark支持单独的服务来处理这些请求

在使用reduce读取时，访问网络获取shuffle数据的这一部分使用的是ESS。

为了解决Executor为了服务数据的fetch请求导致无法退出问题，我们在每个节点上部署一个External Shuffle Service，这样产生数据的Executor在不需要继续处理任务时，可以随意退出。

在shuflle中时用到的技术：

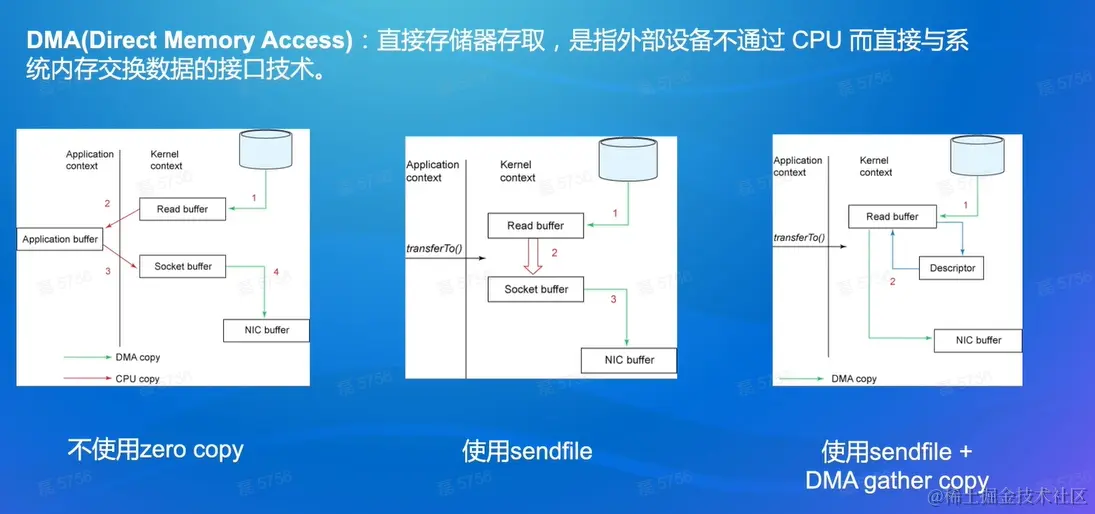

Shuffle 优化使用的技术 - Zero Copy

减少用户态与内核态的切换，减少cpu拷贝

Netty 零拷贝

可堆外内存，避免 JVM 堆内存到堆外内存的数据拷贝。
CompositeByteBuf 、 Unpooled.wrappedBuffer、 ByteBuf.slice ，可以合并、包装、切分数组，避免发生内存拷贝
Netty 使用 FileRegion 实现文件传输，FileRegion 底层封装了 FileChannel#transferTo() 方法，可以将文件缓冲区的数据直接传输到目标 Channel，避免内核缓冲区和用户态缓冲区之间的数据拷贝

shuffle优化

避免shuffle ——使用broadcast替代join

//传统的join操作会导致shuffle操作。
//因为两个RDD中，相同的key都需要通过网络拉取到一个节点上，由一个task进行join操作。
val rdd3 = rdd1.join(rdd2)

//Broadcast+map的join操作，不会导致shuffle操作。
//使用Broadcast将一个数据量较小的RDD作为广播变量。
val rdd2Data = rdd2.collect()
val rdd2DataBroadcast = sc.broadcast(rdd2Data)

//在rdd1.map算子中，可以从rdd2DataBroadcast中，获取rdd2的所有数据。
//然后进行遍历，如果发现rdd2中某条数据的key与rdd1的当前数据的key是相同的，那么就判定可以进行join。
//此时就可以根据自己需要的方式，将rdd1当前数据与rdd2中可以连接的数据，拼接在一起（String或Tuple）。
val rdd3 = rdd1.map(rdd2DataBroadcast...)

//注意，以上操作，建议仅仅在rdd2的数据量比较少（比如几百M，或者一两G）的情况下使用。
//因为每个Executor的内存中，都会驻留一份rdd2的全量数据。
复制代码

使用可以map-side预聚合的算子
Shuffle 参数优化
- spark.default.parallelism && spark.sql.shuffle.partitions
- spark.hadoopRDD.ignoreEmptySplits
- spark.hadoop.mapreduce.input.fileinputformat.split.minsize
- spark.sql.file.maxPartitionBytes
- spark.sql.adaptive.enabled && spark.sql.adaptive.shuffle.targetPostShuffleInputSize
- spark.reducer.maxSizeInFlight
- spark.reducer.maxReqsInFlight spark.reducer.maxBlocksInFlightPerAddress

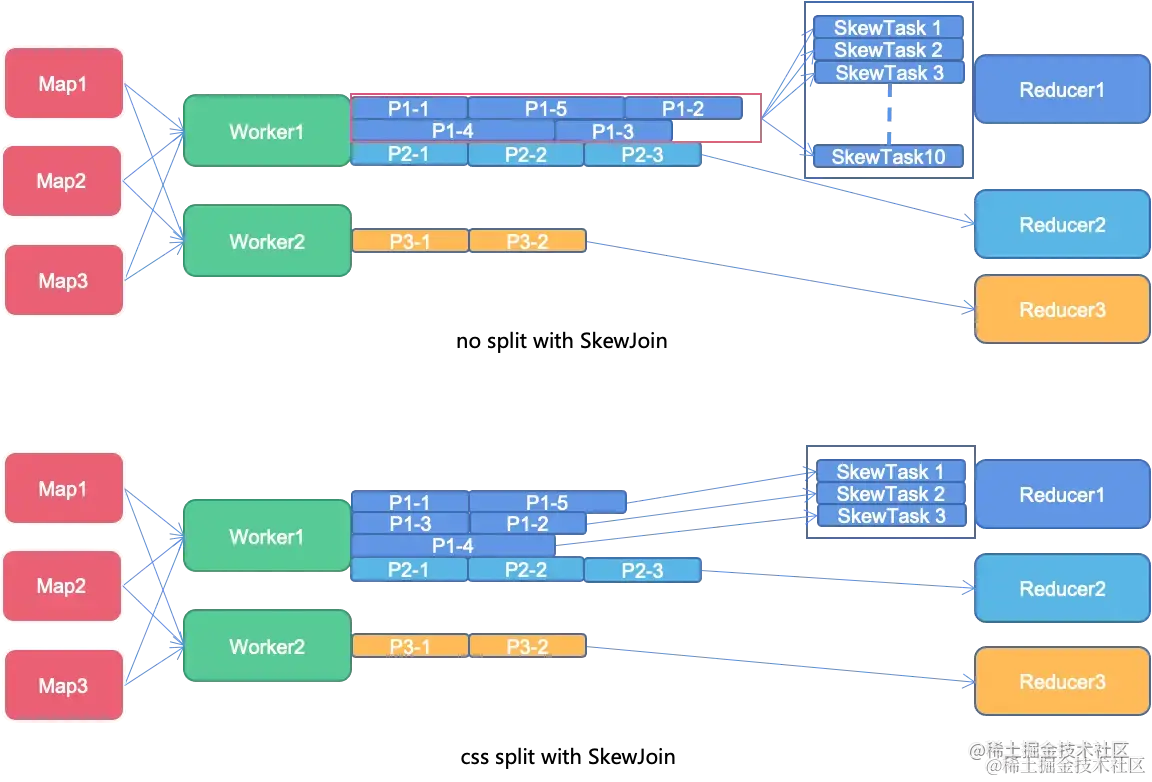

Shuffle 倾斜优化
- 什么叫倾斜？有什么危害
- 解决倾斜方法举例
  - 增大并发度
  - AQE
