NR - PBCH 211与DMRS以及PointA

·  阅读 629

​本文已参与「新人创作礼」活动,一起开启掘金创作之路。

1. PBCH 211

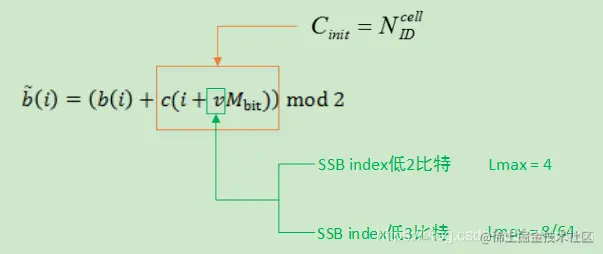

1.1 加扰

​编辑

​编辑

1.2 调制

​编辑

1.3 资源映射

        参照“NR SSB概述 - 时域频域分布” 章节。

2. DMRS

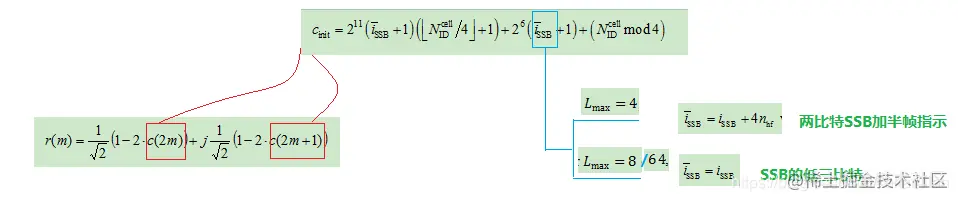

2.1 序列

​编辑

       C_{init}​编辑在每个SSB初始化一次

2.2 资源映射

       参照“NR SSB概述 - 时域频域分布” 章节。

3. UE PBCH接收处理过程

以Lmax=8为例

 1) 根据PSS/SSS获得小区ID,PBCH的时间位置;

 2) 根据PBCH DMRS可以获得SSB的低三比特;

 3) 使用SSB的低三比特/小区ID确定加扰序列,进行解扰;

 4) 解速率匹配;

 5) Polar译码;

 6) CRC校验;

 7) 由于SSB,半帧指示,2nd&3rd SSB index比特不加扰(步骤2已经获得),可以直接获得;2nd&3rd SSB index/小区ID比特确定加扰序列,解扰;

 8) 位置重排获得PBCH payload

​​

         PointA是一个基准参考点。在38.211的协议描述中通过以下两种方式获得它的位置。一种是通过OffsetToPointA,subCarrierSpacingCommon以及小区搜索时候获得的SSB位置计算获得,另外一种是直接配置PointA的位置。

​编辑

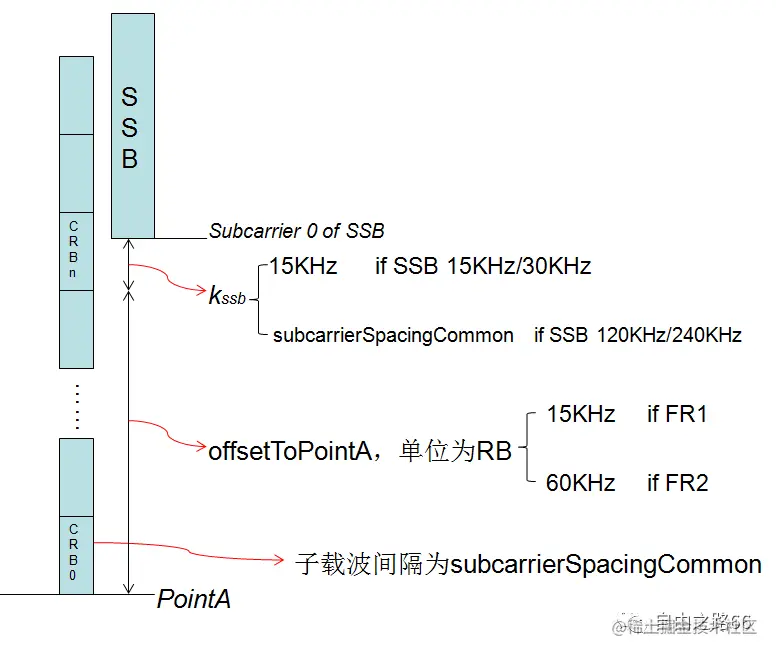

       通过示意图来说明offsetToPointA的物理含义,其单位为RB,子载波间隔在FR1时候为15KHz,在FR2时候为60KHz。

​编辑

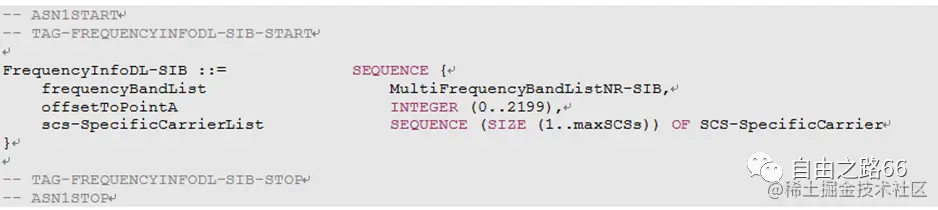

         offsetToPointA的值配置在FrequencyInfoDL-SIB中。

​编辑

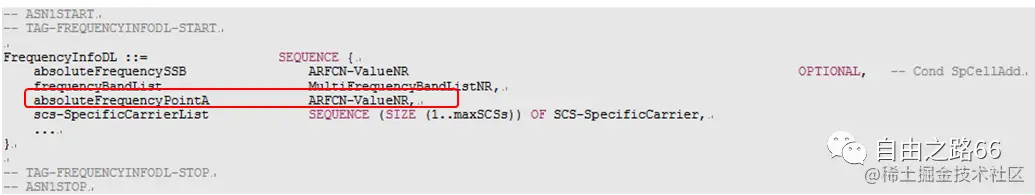

        下行的参考点PointA直接配置的情况下,是配置在FrequencyInfoDL中。

​编辑

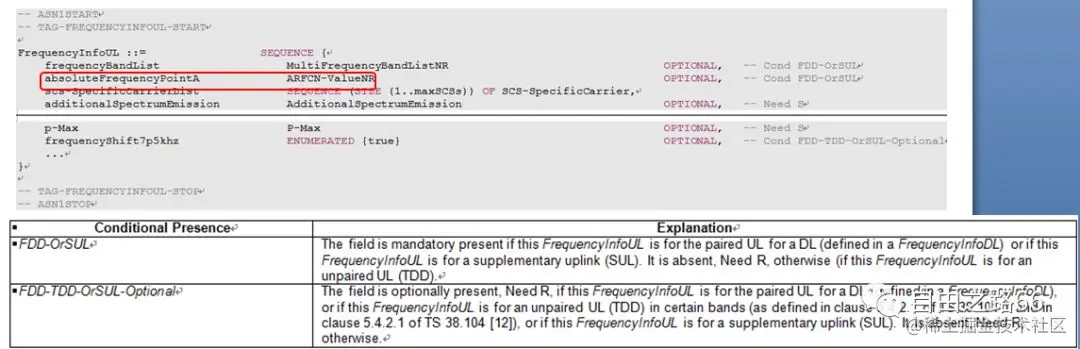

         在上行频点信息中,absoluteFrequencyPointA的值也是直接配置的,不过这仅限于FDD或者SUL情况下。

​编辑

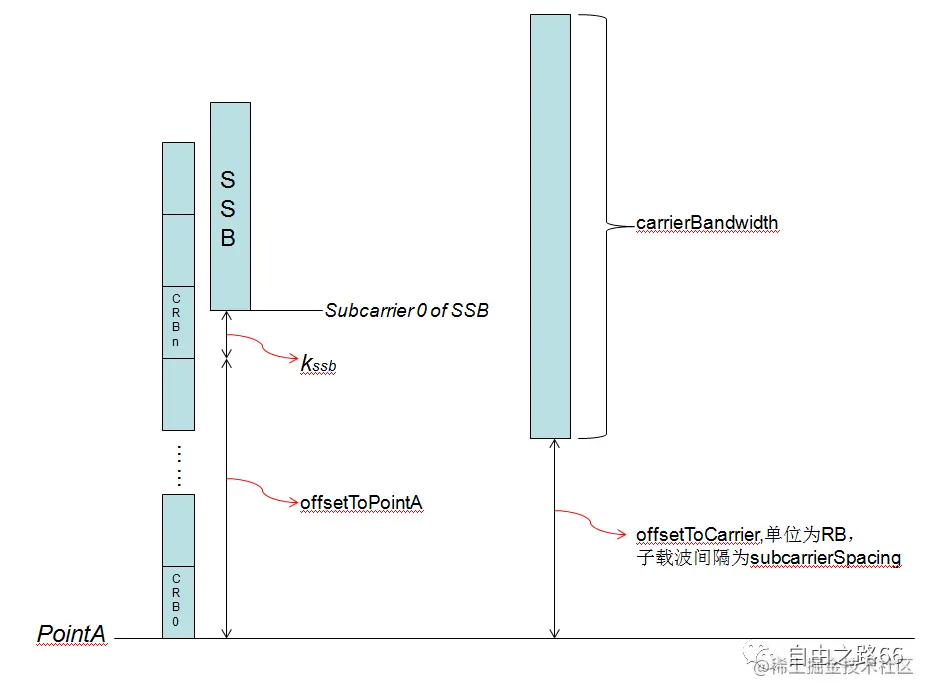

        通过下面的红色下划线的注释说明可以知道,PointA的起始位置并不是小区配置的带宽的起始位置,其起始位置以及载波总带宽还需要通过SCS-SpecificCarrier来确定。

​编辑

​编辑

       为什么会有通过计算获得PointA和直接配置PointA的两种方式呢?
