大数据 Shuffle 原理与实践 ｜ 青训营笔记

这是我参与「第四届青训营 」笔记创作活动的第5天

重点内容：

一、Shuffle概述

1、MapReduce概述


  • Map阶段，是在单机上进行的针对一小块数据的计算过程。

  • Shuffle 阶段，在map阶段的基础上，进行数据移动，将同种类型的数据归到一起，为后续的reduce阶段做准备

  • Reduce阶段，对移动后的数据进行处理，依然是在单机上处理一小份数据

Shuffle对性能非常重要体现在以下几个方面：

  • M*R次网络连接
  • 大量的数据移动
  • 数据丢失风险
  • 可能存在大量的排序操作
  • 大量的数据序列化、反序列化操作
  • 数据压缩

在大数据场景下，数据shuffle表示了不同分区数据交换的过程，不同的shuffle策略性能差异较大。 目前在各个引擎中shuffle都是优化的重点，在spark框架中，shuffle 是支撑spark进行大规模复杂 数据处理的基石。

二、Shuffle算子

1、Shuffle算子分类

Spark 中会产生shuffle的算子大概可以分为4类

  • repartition

    • coalesce、repartition

  • ByKey

    • groupByKey、reduceByKey、aggregateByKey、combineByKey、sortByKeysortBy

  • Join

    • cogroup、join

  • Distinct

    • distinct

应用：

val text = sc.textFile("mytextfile.txt") val counts = text .flatMap(line => line.split(" ")) .map(word => (word,1)) .reduceByKey(_+_) counts.collect

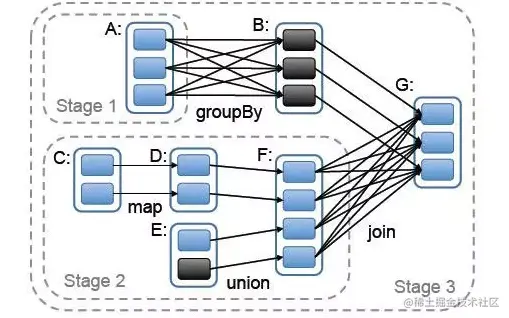

2、Spark中对shuffle的抽象 - 宽依赖、窄依赖


  • 窄依赖

父RDD的每个partition至多对应一个子RDD分区。

  • 宽依赖

父RDD的每个partition都可能对应多个子RDD分区。

3、Shuffle Dependency主要构造变量

  • A single key-value pair RDD, i.e. RDD[Product2[K, V]],

  • Partitioner (available as partitioner property)--给定key产生分区,

有两个接口：

1、numberPartitions

2、getPartition

  • Serializer,

  • Optional key ordering (of Scala’s scala.math.Ordering type),

  • Optional Aggregator,

  • mapSideCombine flag which is disabled (i.e. false) by default.

Aggregator

在进行Shuffle时是一个重要的性能优化器。

  • createCombiner：只有一个value的时候初始化的方法
  • mergeValue：合并一个value到Aggregator中
  • mergeCombiners：合并两个Aggregator

三、Shuffle过程

Shuffle实现的发展历程

  • Spark 0.8及以前Hash Based Shuffle
  • Spark 0.8.1 为Hash Based Shuffle引入File Consolidation机制
  • Spark 0.9 引入ExternalAppendOnlyMap
  • Spark 1.1 引入Sort Based Shuffle，但默认仍为Hash Based Shufle
  • Spark 1.2 默认的Shuffle方式改为Sort Based Shuffle
  • Spark 1.4 引入Tungsten-Sort Based Shuffle
  • Spark 1.6 Tungsten-Sort Based Shuffle并入Sort Based Shuffle
  • Spark 2.0 Hash Based Shuffle退出历史舞台

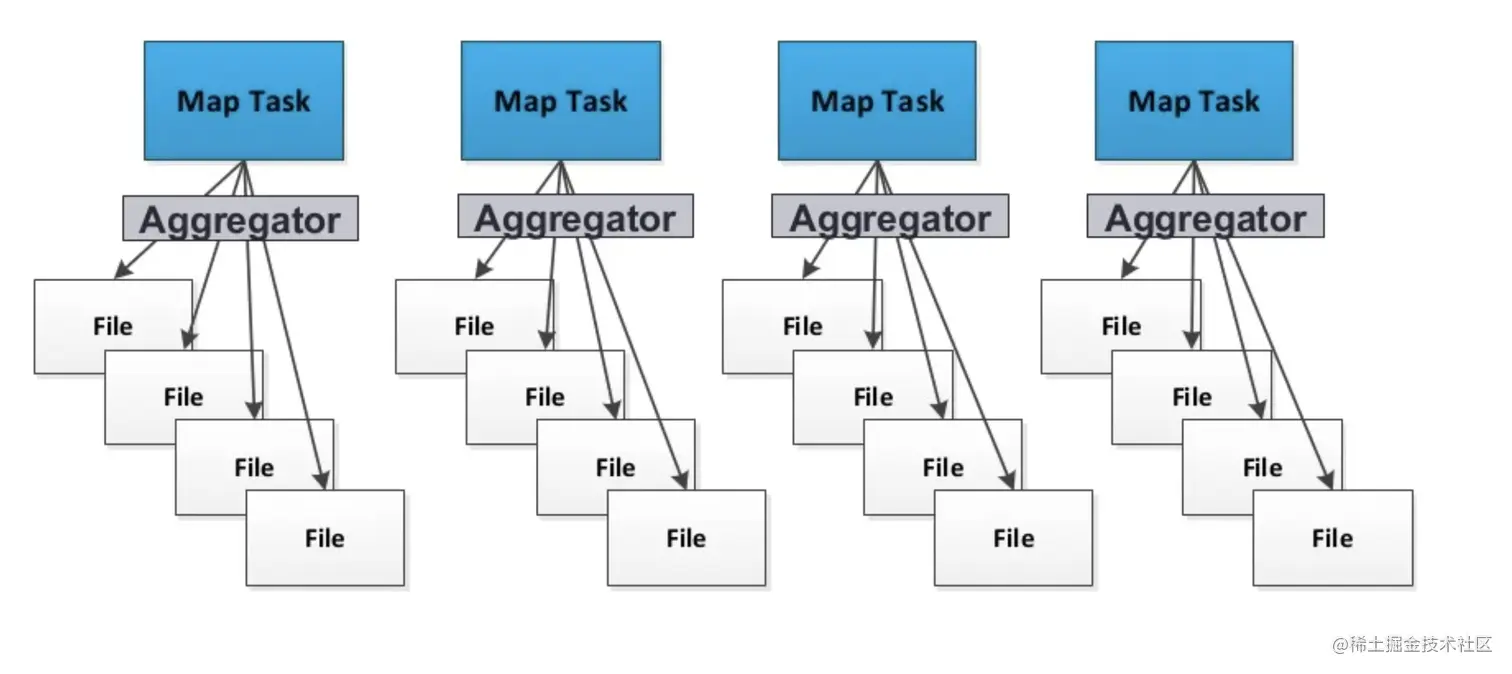

Hash Shuffle -写数据

每个partition会映射到一个独立的文件


Hash Shuffle - 写数据优化

每个partition会映射到一个文件片段

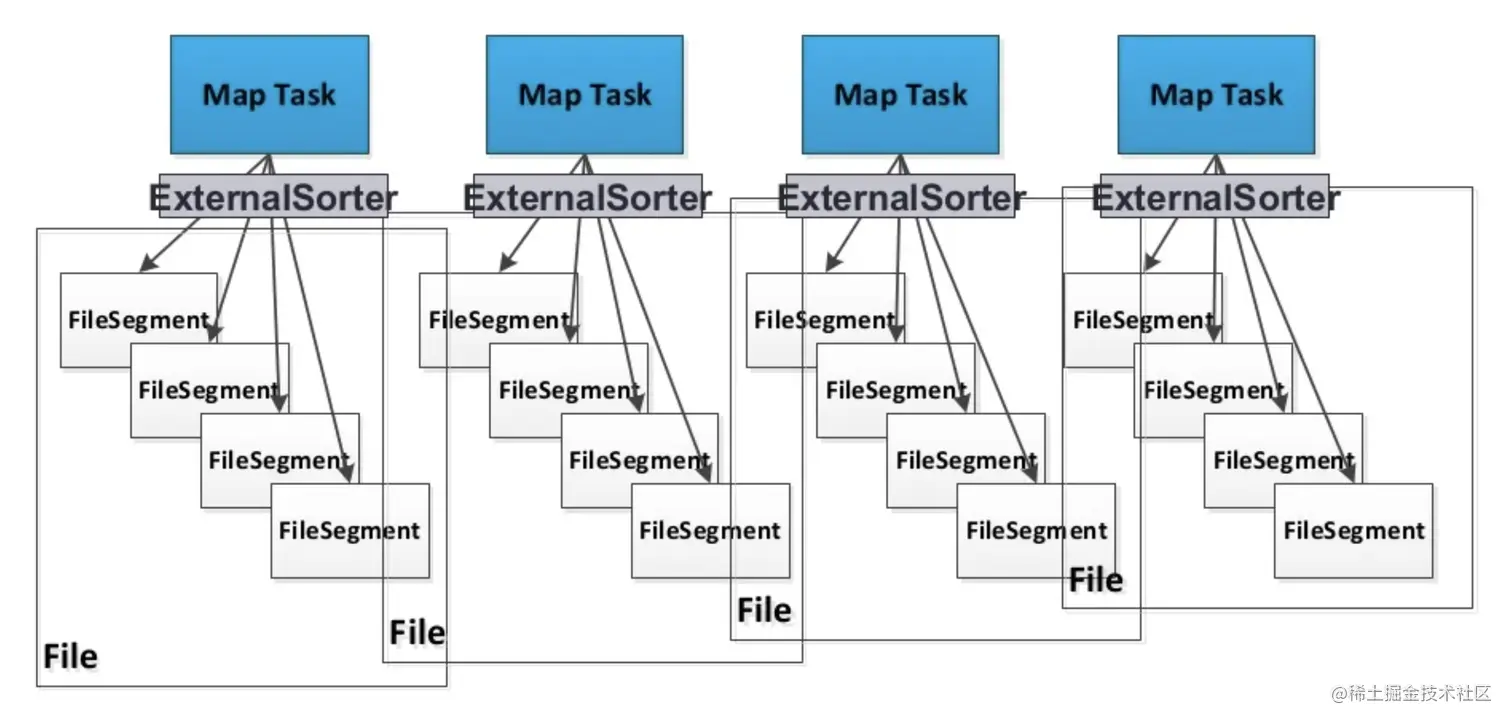

Sort shuffle:写数据

每个task生成一个包含所有partiton数据的文件

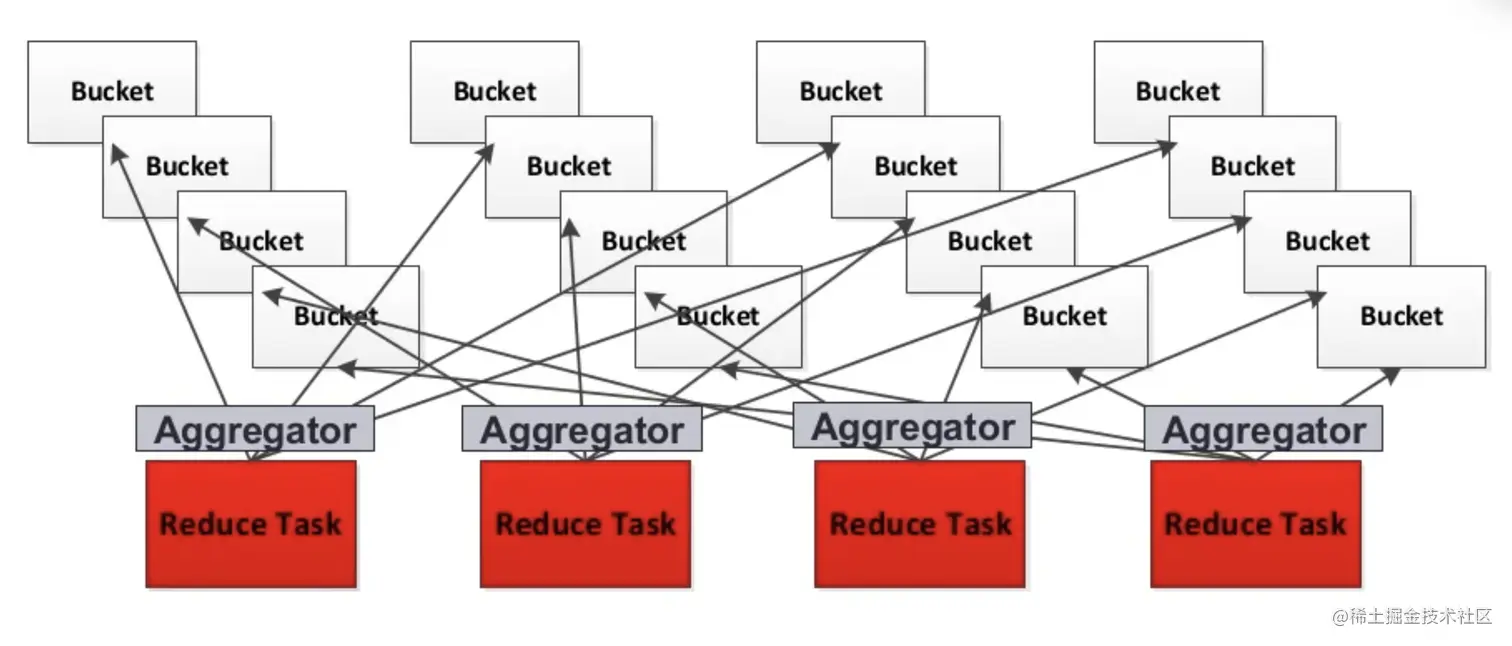

Shuffle - 读数据

每个reduce task分别获取所有map task生成的属于自己的片段


Shuffle过程的触发流程

val text = sc.textFile("mytextfile.txt") val counts = text .flatMap(line => line.split("")) .map(word => (word,1)) .reduceByKey(_+_) counts.collect

Shuffle优化使用的技术: Netty Zero Copy

  • 可堆外内存，避免JVM堆内存到堆外内存的数据拷贝。

  • CompositeByteBuf 、Unpooled. wrappedBuffer、ByteBuf.slice ，可以合并、包装、切分数组，避免发生内存拷贝

  • Netty 使用FileRegion实现文件传输，FileRegion 底层封装了FileChannel#transferTo() 方法，可以将文件缓冲区的数据直接传输到目标Channel,避免内核缓冲区和用户态缓冲区之间的数据拷贝

常见问题

  • 数据存储在本地磁盘，没有备份
  • IO并发：大量RPC请求（M*R）
  • IO吞吐：随机读、写放大（3X）
  • GC频繁，影响NodeManager

Shuffle参数优化

  • spark.default.parallelism &&spark.sql.shuffle.partitions

  • spark.hadoopRDD.ignoreEmptySplits

  • spark.hadoop.mapreduce.input.fileinputformat.split.minsize

  • spark.sql.file.maxPartitionBytes

  • spark.sql.adaptive.enabled&&spark.sql.adaptive.shuffle.targetPostShufflelnputSize

  • spark.reducer.maxSizelnFlight

  • spark.reducer.maxReqsInFlight

  • spark.reducer.maxBlockslnFlightPerAddress

四、Push Shuffle

为什么需要Push Shuffle ?

  • Avg IO size太小，造成了大量的随机IO，严重影响磁盘的吞吐

  • M*R次读请求，造成大量的网络连接，影响稳定性

Push Shuffle的实现

  • Facebook：cosco
  • Linkdin：magnet
  • Uber：Zeus
  • Alibaba：RSS
  • Tencent：FireStorm
  • Bytedance：CSS
  • Spark3.2：push based shuffle

Magnet实现原理

  • Spark driver组件，协调整体的shuffle操作
  • map任务的shuffle writer过程完成后，增加了-个额外的操作push. merge,将数据复制一份推到远程shuffle服务上
  • magnet shuffle service是一个强化版的ESS。将隶属于同一个shuffle partition的block,会在远程传输到magnet后被merge到一个文件中
  • reduce任务从magnet shuffle service接收合并好的shuffle数据
  • bitmap:存储已merge的mapper id,防止重复merge
  • position offset:如果本次block没有正常merge,可以恢复到上一个block的位置
  • currentMapld:标识当前正在append的block,保证不同mapper 的block能依次append

Magnet可靠性

  • 如果Map task输出的Block没有成功Push到magnet上，并且反复重试仍然失败，则reduce task直接从ESS上拉取原始block数据
  • 如果magnet上的block因为重复或者冲突等原因，没有正常完成merge的过程，则reducetask直接拉取未完成merge的block
  • 如果reduce拉取已经merge好的block失败，则会直接拉取merge前的原始block本质上,magnet中维护了两份shuffle数据的副本
