NR - SSB时域频域概述SSB包含了PSS，SSS，PBCH。通过PSS和SSS，UE可以获得定时

本文已参与「新人创作礼」活动，一起开启掘金创作之路。

SSB包含了PSS，SSS，PBCH。

通过PSS和SSS，UE可以获得定时信息，频偏信息，小区ID等信息；通过PBCH可以获得无线帧号，与空口进行对齐，以及调度SIB1的一些信息。

下面先将SSB作为一个整理，介绍其时域，频域分布。

1. SSB的时间分布

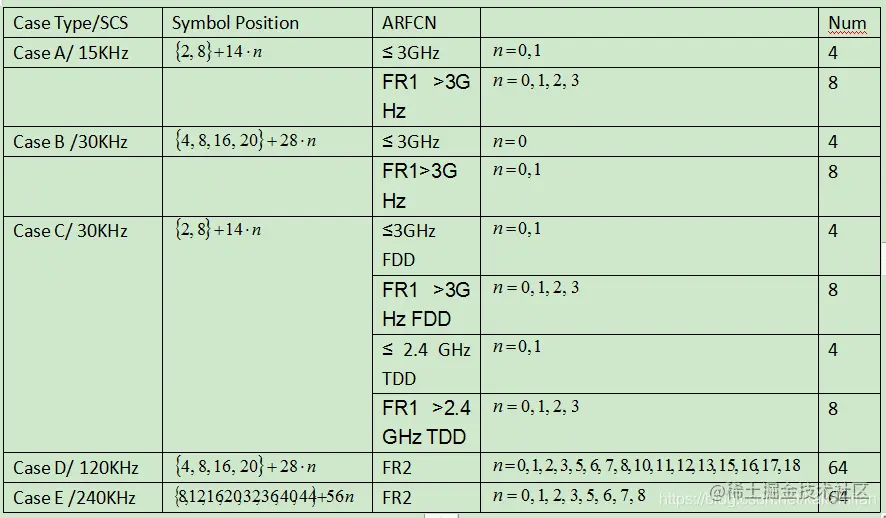

协议参见38.213 4.1节，其时间分布总结为如下表格。

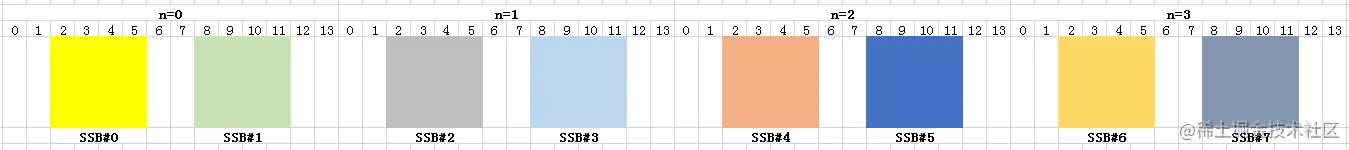

以Case C/30KHz， FR1 > 2.4 GHz TDD为例，其SSB的分布示意图如下，一个SSB占据了4个OFDM symbol，每个SSB对应了不同的波束或者说不同的beam方向。

其中的Case主要取决于频带，参考38.104 Table 5.4.3.3-1，所处频带决定了其SSB的SCS，Case。

2. SSB的频域分布

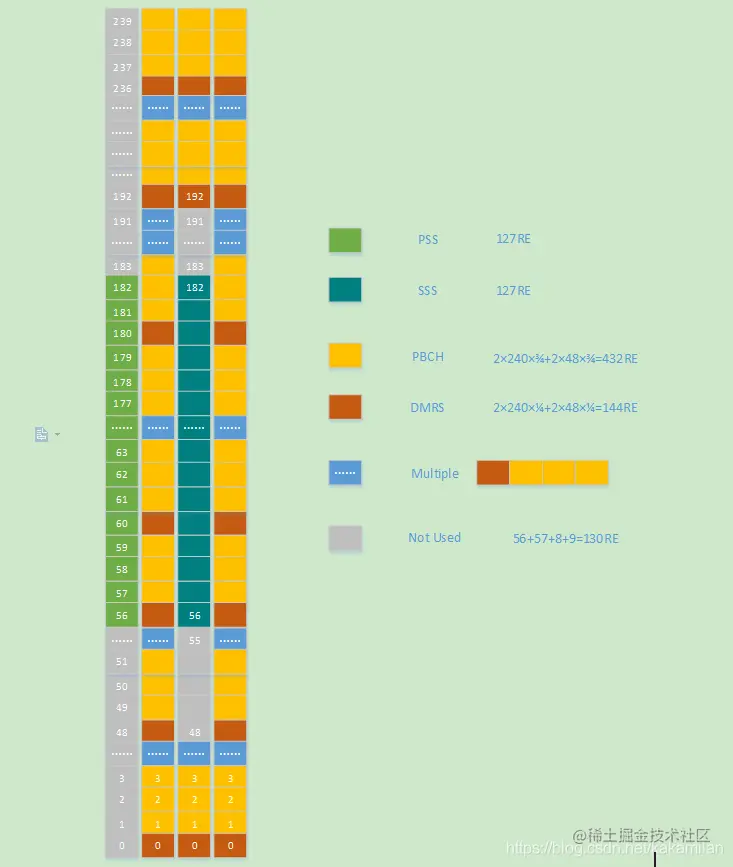

SSB在频域占据了20RB，及240RE。协议描述在38.211 Table 7.4.3.1-1。

示意图描述如下图所示。

NR中小区ID的与LTE中的一样，都由 $N_{ID}^{(1)}$ 编辑和 $N_{ID}^{(2)}$ 编辑决定，其中 $N_{ID}^{(1)}\subseteq \left { 0,1,....335 \right }}$ 编辑, $N_{ID}^{(2)}\subseteq \left { 0,1,2 \right }$ 编辑, 那么小区ID $N_{ID}^{(cell)}=3N_{ID}^{(1)}+N_{ID}^{(2)}$ 编辑。

1. PSS，SSS

PSS和SSS都是长度为127的序列，通过PSS同步获得 $N_{ID}^{(2)}$ 编辑及时间位置信息，从而获得SSS的位置，根据SSS序列信息获得 $N_{ID}^{(1)}$ 编辑，通过PSS及SSS获得时间同步，频率同步，小区ID等信息。

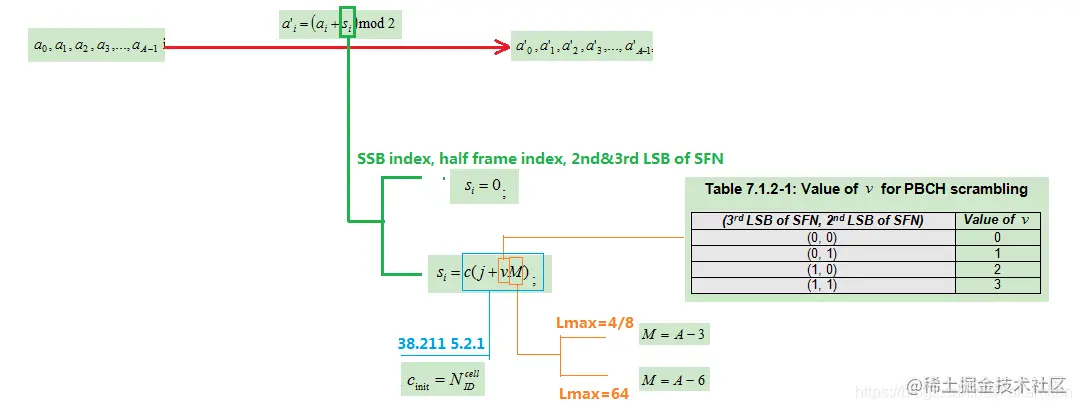

2. PBCH

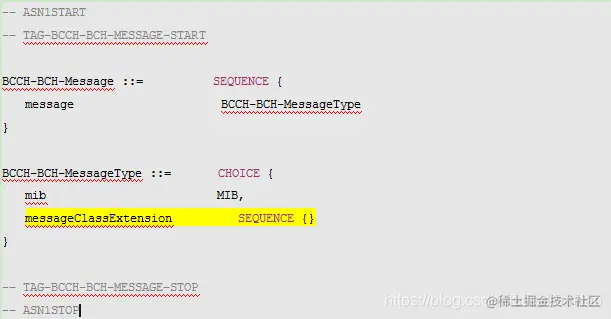

PBCH承载的是BCCH-BCH-Message信息。

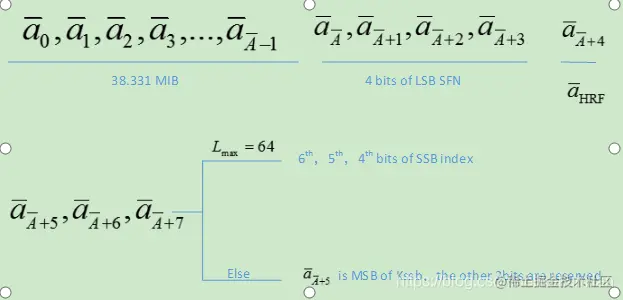

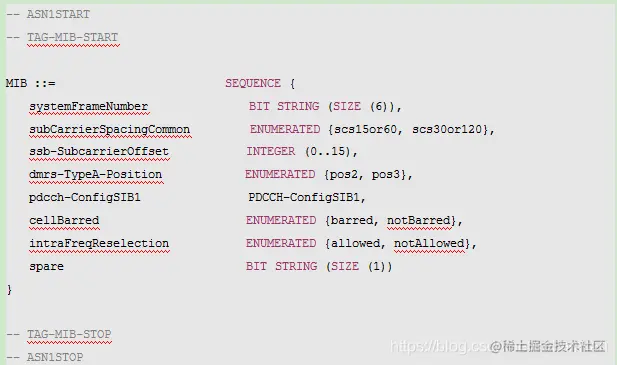

如果指示的是MIB信息，则MIB信息如下，总共承载的信息比特数为 6+1+4+1+8+1+1+1=23比特。最初说MIB是24比特，一直在查找这1比特的差异在哪，后来通过sharetechnote上的解释才了解到，这1比特是上面BCCH-BCH-Message中的Choice比特指示，即1比特指示是mib还是messageClassExtension。如果指示的是messageClassExtension，这个用途目前还没有看到过。
