Arduino小实验LCD1602A_I2C液晶显示(附bug解析)

准备元件

准备元件： 1.Arduino主板（UNO）//Arduino主板（Mega）崭新出厂 2.LCD1602A液晶显示屏 3.LCD1602A的驱动—PCF8574驱动板

LCD1602A原理图

引脚说明 GND——GND VCC——5V/3.3v SDA—— I2C SC——I2C

接线部分

接线说明 PCF8574驱动——Arduino GND——————GND VCC—————— 5V SDA——————A4 SCL—————— A5 Arduino Mega： Arduino UNO 实物图

这里是Arduino UNO的SCL与SDA接口：

Arduino代码

Arduino 代码部分在使用了PCF8574驱动板简练方便了不少

安装库文件

这里我们需要“LiquidCrystal_I2C”，我自己在IDE的库管理里没有找到 LiquidCrystal倒是有.... 这边有资源： CSDN免费下载：download.csdn.net/download/we… 百度网盘：pan.baidu.com/s/1oCU4VdWZ… 提取码：6666

代码部分：

#include <Wire.h> //调用wire库
#include <LiquidCrystal_I2C.h> //调用LiquidCrystal_I2C库

LiquidCrystal_I2C lcd(0x27,16,2); //设置LCD1_602A设备地址

void setup()
{
  lcd.init();                  // 初始化LCD_1602A
  lcd.backlight();             //设置LCD背景等亮
}

void loop()
{
  lcd.setCursor(0,0);            //第一行显示
  lcd.print("Hello&Wellcome");     	//输出字符
  lcd.setCursor(0,1);			//第二行显示
  lcd.print("LiquidCrystal");
}

编译上传—OK(*´ﾟ∀ﾟ｀)ﾉ

常见bug汇总及解决方法

1.为什么屏幕一直常亮没有字符显示？

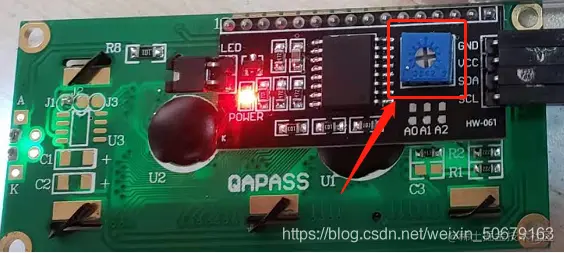

答：对比度过高/低，LCD_1602A这块屏幕是需要调节对比度的（拿个小螺丝刀拧拧？ ）

2.为什么显示方块字体？

答:设备地址不匹配，LCD1602设备地址有0x3F，0x20，0x27（常见为0x27） （很遗憾，截止发布时，我改代码0x27，0x20，0x3F都不会出现方块字了...）

LCD_1602A地址查询方法

在正确与arduino连接下，运行如下代码： 此方法转载Arduino驱动IIC/I2C LCD1602模块显示(4根线解决连接) (Thanks and salute！)

#include <Wire.h>

void setup(){
  Wire.begin();
  Serial.begin(9600);
  Serial.println("\nI2C Scanner");
}
void loop(){
  byte error, address;
  int nDevices;
  Serial.println("Scanning...");
  nDevices = 0;
  for (address = 1; address < 127; address++ ){
    // The i2c_scanner uses the return value of
    // the Write.endTransmisstion to see if
    // a device did acknowledge to the address.
    Wire.beginTransmission(address);
    error = Wire.endTransmission();
    if (error == 0){
      Serial.print("I2C device found at address 0x");
      if (address < 16)
        Serial.print("0");
      Serial.print(address, HEX);
      Serial.println(" !");
      nDevices++;
    }else if (error == 4){
      Serial.print("Unknow error at address 0x");
      if (address < 16)
        Serial.print("0");
      Serial.println(address, HEX);
    }
  }
  if (nDevices == 0)
    Serial.println("No I2C devices found\n");
  else
    Serial.println("done\n");
  delay(5000); // wait 5 seconds for next scan
}

效果图：

3.为什么只显示一行或两行首字符？

答：修改库文件 进入目录：C:\Users\XXX\Documents\Arduino\libraries 打开LiquidCrystal_I2C.cpp修改这里： 将return 0;改为return 1; eg： inline size_t LiquidCrystal_I2C::write(uint8_t value) {
send(value, Rs); return 1; }

补充：为什么编译上传成功后显示没有更新？

答：上传两次....（反复更新上传 ） （在烧录程序时，我时常遇到编译上传一次LCD这里刷新屏幕却没有更新文本，一般刷新两次会出现，暂时不知道是什么问题）

最后，各位武运昌盛
