Retrofit 系列一：Retrofit 核心思想、源码初探

本文概述：

  • 文章以Retrofit 框架为主题，探究了其核心思想AOP ，介绍了OkHttp 设计缺陷、Retrofit 设计思路、Retrofit 整体使用流程；从源码角度深入分析了Retrofit 执行流程，ServiceMethod 存在价值等；

知识补充：

什么是切面编程：AOP

  • AOP 的生活例子：

    • 就向切好西瓜后，用勺子从切面处挖西瓜吃 ，切面为我们提供了统一的操作入口；

  • AOP 的应用场景：

    • 处理内存泄漏：

      • leakCanary
      • BlockCannary
      • Matrix

    • 处理生命周期：

    • OkHttp 设计思想：

      • 拦截器在实现拦截请求时，也是AOP 思想

    • Retrofit 核心思想：AOP

Retrofit 能干什么？

  • Retrofit 不具有网络请求功能

    • 不是网络请求模块，只是通过封装OkHttp 使得用户更简单使用

      • Retrofit 的中文意思就是改造(型)

      • 所有的网络请求都会给OkHttp

        • 内部存在通道(Retrofit ---> OkHttp)
        • 这个通道就是AOP 思想；

正文部分：

OkHttp 设计的缺陷

  • 朴素版OkHttp 网络请求流程

    • 实例化OkHttpClient 、Request；
    • 将Request 实例作为参数实例化Call
    • 调用Call 实例对象进行同/异步 请求；

  • OkHttp 存在什么问题？

    • 设计初衷：仅完成网络请求(根据高内聚、低耦合、单一职责)

    • 但其不算是好用：利用Retrofit 进行改型

      • 用户网络请求的接口配置繁琐，尤其是配置复杂请求body 、请求头、参数；

        • 存在许多样板代码 并且 这些复杂的请求参数不能简单复用

      • 数据解析困难：需要用户手动拿到响应体(responsebody )进行解析且不能复用

        • GSON 解析

      • 线程切换困难：无法适配自动进行线程切换

        • android 4.0 后就不支持在主线程中发起网络请求

      • 回调陷阱：存在嵌套的网络请求

        • 例如登录拿到Token，再请求网络拿到数据，再进行新的网络请求；

        • OkHttp 在上述场景的处理逻辑

           //OkHttp 回调陷阱
 发起第一次请求；
 拿到第一次请求结果(response){
     发起第二次网络请求;
     拿到第二次网络请求结果(response){
         发起第三次网络请求;
         拿到第三次网络请求结果(response){
         }
     }
 }

Retrofit 的设计思路

  • 设计目的：通过封装OkHttp 使其更加好用

  • 需要解决什么问题：

    • 请求前：

      • 统一的网络请求头配置

        • Retrofit 就处理好了

      • 一致适配请求Request

        • 根本都不用去实例化Request、Call

    • 结果返回：

      • 数据适配

        • Retrofit 完成了GSON 解析等

      • 线程切换

        • Retrofit 完成了从网络请求的异步线程切换回主线程；

  • Retrofit 源码概览

    • 16 个类
    • 8 种设计模式

Retrofit 的整体使用

  • 简单使用过程：

    1. 导入依赖：
    1. 实例化Retrofit：需要配置
    2. 基于访问接口创建一个接口类型对象
    3. 基于接口类型对象实例化OkHttp Call
    4. 将请求Call 添加到OkHttp 请求队列

Retrofit 的使用疑问

  • 为什么搞出来的那个接口可以直接拿来用？

    • 接口是不能实例化对象的，需要有个接口实现类，用这个类去实例化对象

    • 定义的接口：

       public interface ICoinRankService{
     @GET("coin/rank/{page}/json")
     Observable<CoinRankBean> getCoinRankList(@Path("page") int page);
 }

    • 好像直接就使用了这个接口：这个参数到底传给了谁？

       ICoinRankService iCoinRankService = retrofit.create(
             ICoinRankService.class);
 Observale<CoinRankBean> coinRankList = ICoinRankService
             .getCoinRankList(1);

  • 参数到底传给了谁？

  • 具体的URL 到底是怎么形成的？

    • 我只传了一个域名进去，URL 是怎么出来的？

  • 为什么所有的请求都是同一个方式

Retrofit 源码阅读

应该怎么看源码：

  • 先看框架，对大体流程、整体思路有个了解；
  • 再进入具体的细节；

Retrofit.build() 是什么玩的：设计模式

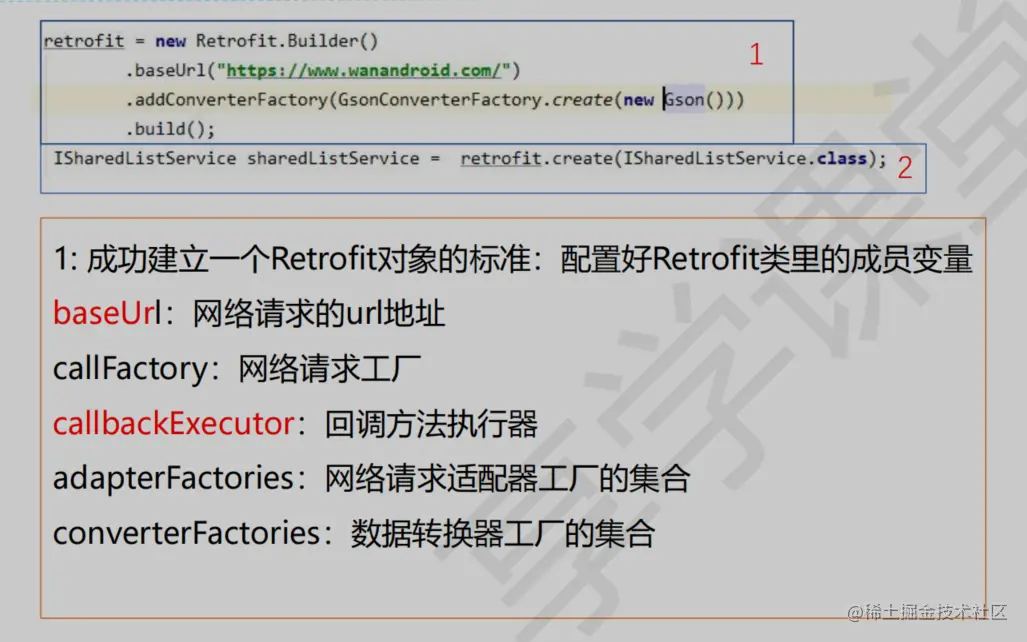

  • 示意图：

    image-20220731224125486

  • 采用建造者设计模式与外观模式，对Retrofit 的类属性进行赋值；

    • 什么时候使用建造者设计模式？

      • 参数过多(大于5个 )且参数可选

        • 例如dialog 等；

      • 建造者与工厂是两回事

    • 这里面是没有工厂模式的

      • 设计模式是类之间的组织方式而非对象之间

    • 为什么这里是外观(门面 )设计模式

      • Retrofit 是网络请求与用户打交道的唯一途径，就像一个门面，我们通过这个门面就可以拿到里面的所有东西
      • 注意：统一接口呈现内容不一定是外观模式，可能是委托、代理、装饰器等模式；

Retrofit.create() 干了什么：AOP 思想

  • 业务逻辑：当实例化Retrofit 后，我们就可以拿这个对象去进行网络请求了

     //对接口进行“实例化”
 ISharedListService sharedListService =
     retrofit.create(ISharedListService.class);

    • 什么样的东西才能为接口赋值？

      • 接口的实现类或者接口的子类

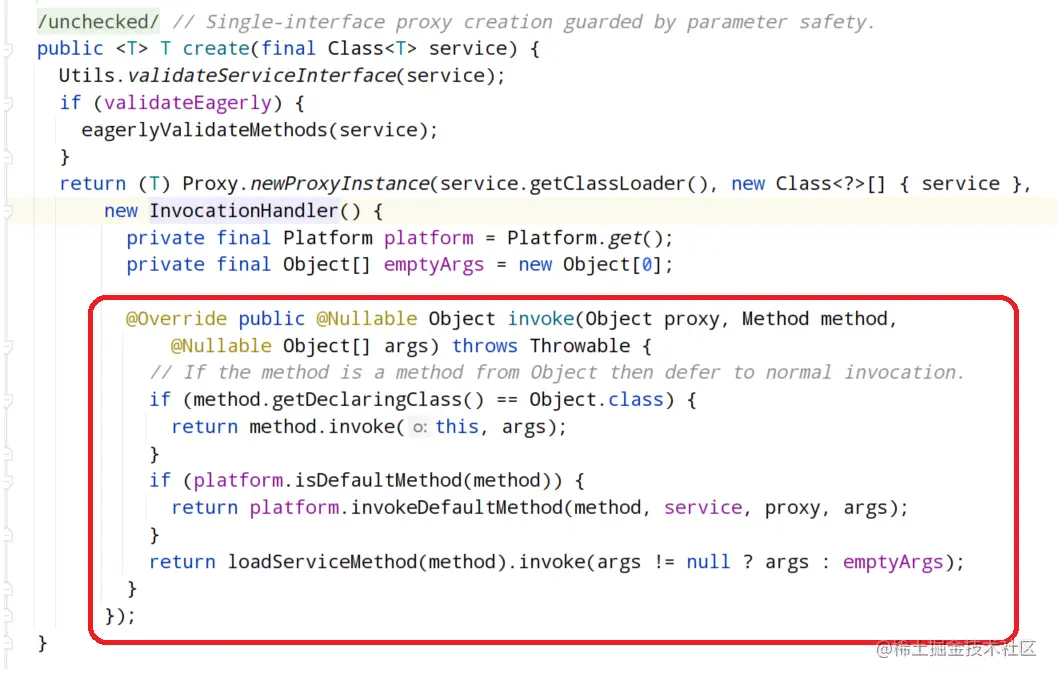

  • 返回了Proxy.newProxyInstance(

    • 这是动态代理，是Retrofit 的精华之所在

      • 程序运行到这个地方时，产生了一个类(实现了这个接口) ---> 所以为什么能对接口对象赋值

    • 为什么说是代理？

      • 这个类会去实现接口所指代的所有任务(接口中的函数)

        • 例如接口中有两个方法 ---> 动态生成的这个类会去实现这两个方法；

      • 当使用接口对象去调用接口的方法 ---> 调用到动态生成类的对象方法 ---> 将网络请求交给Handler 中的invoke 去实现而这个invoke 函数就是Retrofit.create 中的invoke 函数

        image-20220731230154071

      • 意思就是，所有接口网络请求都会进入统一的Retrofit.create 中的invoke 中去；

        • 这就是AOP !!!
        • 这就是典型的切面编程；

AOP 思想有什么好处？

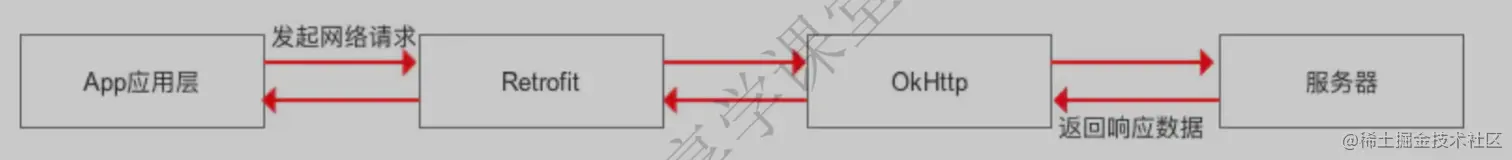

  • 回归Retrofit 的本质：封装OkHttp

    • 我们可以将所有的网络请求封装为OkHttp

    image-20220731232617577

  • 这样封装解决了什么问题：OkHttp 设计缺陷得到完善

    • 既然都会经过invoke，请求适配、数据解析、线程切换等都可以在统一的invoke处进行；

      • 在切面处完成同一操作

    • 但有个限制：网络请求需要在同一域名(baseUrl )下

      • 域名相同 ---> 请求头相同；
      • 我们只需要修改后面的参数(进入不同的二级页面 )

  • AOP 的实现原理：动态代理

    • 程序运行到此处会自动生成(动态)既定网络接口的实现类，并实现其中所有方法(代理)；
    • 这个类的invoke 方法就是切面，所有的网络请求都走到这个里面了

invoke 是如何完成Retrofit ---> OkHttp：ServiceMethod

  • Retrofit 能不能封装成单例？

    • 单例意味着什么：生命周期长

      • 单例会一直存在，这可能导致内存泄漏

        • 因为在Retrofit.build() 中会保存许多参数，这些都是会占据内存的；
        • 如果要封装成单例，那么在源码中的build() 方法内就做了

    • 业务场景：Retrofit 使用很频繁能不能将其搞成单例？

      • 这个时候，我们可能会想将其封装成单例；这个时候就不用Retrofit 了，那么我们就使用Socket长连接(Netty )

        • 比如说股票APP 需要一直推送消息；

ServiceMethod 的存在价值

  • 网络接口上存在许多注解

    • 代码展示：

       public interface ICoinRankService{
     @GET("coin/rank/{page}/json")
     Observable<CoinRankBean> getCoinRankList(@Path("page") int page);
 }

    • 这些注解是干什么的，怎么用的？

      • ServiceMethod 可以通过反射拿到这些注解，作为invoke 参数

         @Override
 public Object invoke(Object proxy, Method method, Object... args)

  • ServiceMethod 干了什么？

    • 源码示意：
     ServiceMethod serviceMethod = loadServiceMethod(method);

    • 使用建造者设计模式配置了一系列参数，拿到了一系列注解

    • 回到Retrofit.create().invoke()

       //这个Method 是invoke() 的形参，这个是从网络接口的方法中来的
 ServiceMethod serviceMethod = loadServiceMethod(method);

    • 现在的情况是：

      • 已经拿到了Retrofit 实例

      • 已经拿到了网络接口对象

        • 网络接口在定义时，指定了参数、注解；

      • 我想要的是得到一个Call ---> 将网络接口转变为请求Call

        • 其实网络接口的注解就是请求Call 的参数
        • 那么，ServiceMethod 要做的就是去适配Call

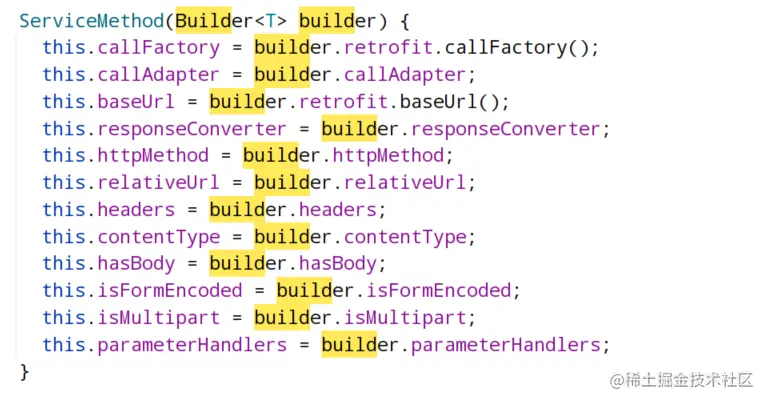

    • ServiceMethod 中有什么：ServiceMethod.Build()

      • 适配器：去适配Call

         callAdapter = createCallAdapter();

      • 响应类型：接收Response

         responseType = callAdapter.responseType();

      • 响应转换器(Response 转成 JavaBean )

         responseConverter = createResponseConverter();

      • 读取注解：for 循环

         for (Annotation annotation : methodAnnotations) {
     parseMethodAnnotation(annotation);
 }

      • 全部弄好了，保存在ServiceMethod 中去

        image-20220801001015998

    • 每一个网络接口对应着各自的ServiceMethod

      • 用于保存其请求的细节：解析所有的请求、注解、返回值

    • 解析了有什么用？

      • 解析好了就开始用：实例化OkHttpCall
       OkHttpCall okHttpCall = new OkHttpCall<>(serviceMethod, args);

    • 返回

       return serviceMethod.callAdapter.adapt(okHttpCall);

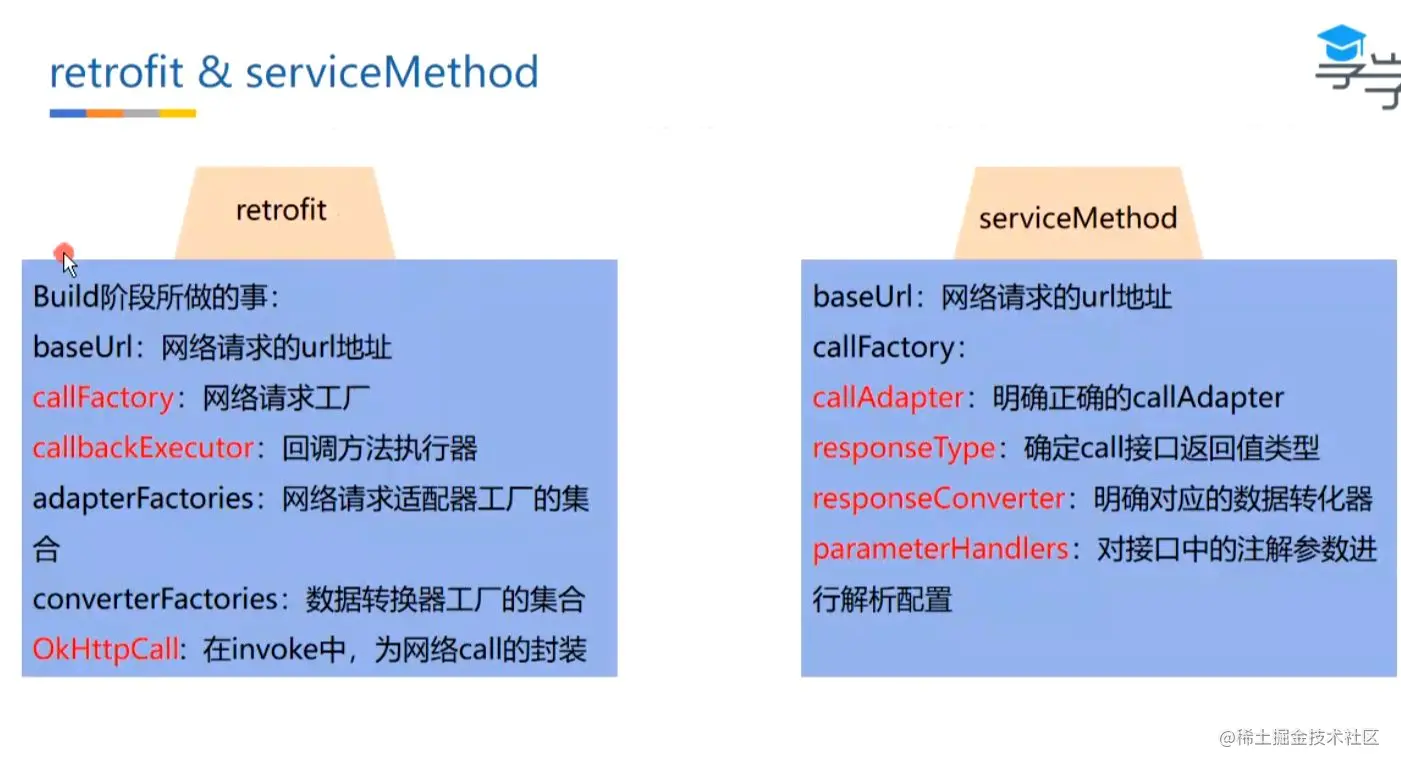

  • Retrofit 与 ServiceMethod

    • Retrofit 负责的是整个网络参数的保存，而ServiceMethod 负责的是具体的某一个网络接口对应的请求

      • 后者去前者中找自己需要的；
      • 前者就是菜市场，后者就是买菜的；

    Retrofit1

  • 注解可不是APT 技术

    • APT 是基于注解生成代码，类似于DataBinding等

  • serviceMethod.callAdapter

    • 最终执行ExecutorCallAdapterFactory.adapt

      • 返回ExecutorCallbackCall ，这个就是我们构建的Call

    • 是什么：ServiceMethod 的类属性

       final class ServiceMethod<T> {
     final CallAdapter<?> callAdapter;

    • 怎么初始化：createCallAdapter

       private CallAdapter<?> createCallAdapter() {
     return retrofit.callAdapter(returnType, annotations);

    • 进一步分析：retrofit.callAdapter

       public CallAdapter<?> callAdapter(Type returnType, Annotation[] annotations) {
     return nextCallAdapter(null, returnType, annotations);
 }

    • 再进去：Retrofit.nextCallAdapter

       CallAdapter<?> adapter = adapterFactories.get(i).get(returnType, annotations, this);
      • 从adapterFactories 中来的

    • Factories 在哪里赋值的：Retrofit.build()

       List<CallAdapter.Factory> adapterFactories = new ArrayList<>(this.adapterFactories);
 adapterFactories.add(platform.defaultCallAdapterFactory(callbackExecutor));

    • platform.defaultCallAdapterFactory 是什么东西

       //此处为调度终点
 CallAdapter.Factory defaultCallAdapterFactory(Executor callbackExecutor) {
     if (callbackExecutor != null) {
         return new ExecutorCallAdapterFactory(callbackExecutor);
     }
     return DefaultCallAdapterFactory.INSTANCE;
 }

      • 所以Retrofit.build() 中的Adapter 就是ExecutorCallAdapterFactory.get() 拿到的Adapter ：就是一个内部类

         @Override
 public CallAdapter<Call<?>> get() {
 ​
     //就是这个
     return new CallAdapter<Call<?>>() {
         @Override public Type responseType() {
             return responseType;
         }

     //最终执行这个adapt
         @Override public <R> Call<R> adapt(Call<R> call) {
             return new ExecutorCallbackCall<>(callbackExecutor, call);
         }
     };
 }

  • 整体来说：

    • 所有网络请求都会走到invoke；

    • invoke 走到ServiceMethod

    • ServiceMethod 最终会返回一个Call

       return new ExecutorCallbackCall<>(callbackExecutor, call);

  • ExecutorCallbackCall 与 Call 的区别

    • 前者是后者的实现类，所以前者对象可以赋值给Call

怎么将Call 放入OkHttp 的请求队列：enqueue 方法

  • 注意执行的是那个方法：ExecutorCallbackCall.enqueue

    • 整体来说：

      • 所有网络请求都会走到invoke；

      • invoke 走到ServiceMethod

      • ServiceMethod 最终会返回一个Call

         return new ExecutorCallbackCall<>(callbackExecutor, call);

  • 执行的逻辑：

     @Override public void enqueue(final Callback<T> callback) {
     //
     delegate.enqueue(new Callback<T>() {
           });
         }

    • delegate 是什么：ExecutorCallbackCall 的类属性

       static final class ExecutorCallbackCall<T> implements Call<T> {
     final Call<T> delegate;

    • 里面的泛型T 指的是什么：OkHttpCall

       //Retrofit.create().invoke()
 ServiceMethod serviceMethod = loadServiceMethod(method);
 OkHttpCall okHttpCall = new OkHttpCall<>(serviceMethod, args);
 return serviceMethod.callAdapter.adapt(okHttpCall);

    • 也就是说此时的enqueue 操作是交给OkHttpCall 去执行的

      • Retrofit 是对OkHttp 封装的有力证明
      • OkHttpCall 实现了Call (Retrofit 的接口)

  • enqueue 的执行逻辑

    • 创建真正的Call ：createRawCall

       okhttp3.Call call;
 call = rawCall = createRawCall();

    • createRawCall 的执行逻辑

       //将之前保存在ServiceMethod 中解析好的参数拿出来，构建出Request
 Request request = serviceMethod.toRequest(args);
 //构建OkHttp 的Call
 okhttp3.Call call = serviceMethod.callFactory.newCall(request);

    • 得到的Call 入队列：

       okhttp3.Call call = serviceMethod.callFactory.newCall(request);

  • Retrofit 的调度流程总结

    • 创建Retrofit

    • 使用动态代理为网络接口创建代理类

    • 访问代理类的ISharedListService 函数，将其转接到Retrofit.create().invoke() 中；

    • 在invoke 中创建ServiceMethod (通过反射拿到网络接口的注解，将其作为参数) 同时 构造ExecutorCallbackCall ，并将其赋值给sharedListCall

      • 注意ExecutorCallbackCall 并不是真正的网络请求，内部是调用createRawCall 将其封装成OkHttpCall ，然后用OkHttpCall 去完成真正的网络请求入队列操作；

下集预告：

  • Retrofit 源码分析、动态代理原理、Retrofit 设计模式详解
