「大数据 Shuffle 原理与实践」

这是我参与「第四届青训营」笔记创作活动的的第4天

01.Shuffle概述

MapReduce概述

2004年谷歌发布了《MapReduce:Simplified Data Processing on LargeClusters》论文

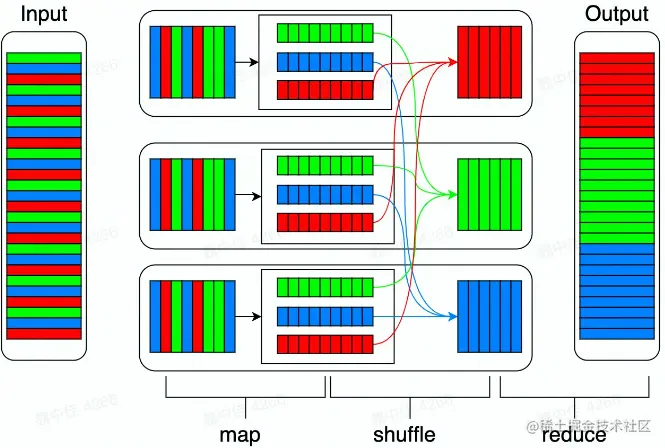

在开源实现的MapReduce中，存在Map.Shuffle、Reduce三个阶段。

Map阶段

Map阶段，是在单机上进行的针对─小块数据的计算过程

Shuffle阶段

Shuffle阶段，在map 阶段的基础上，进行数据移动，为后续的reduce阶段做准备。

Reduce过程

reduce阶段，对移动后的数据进行处理，依然是在单机上处理一小份数据

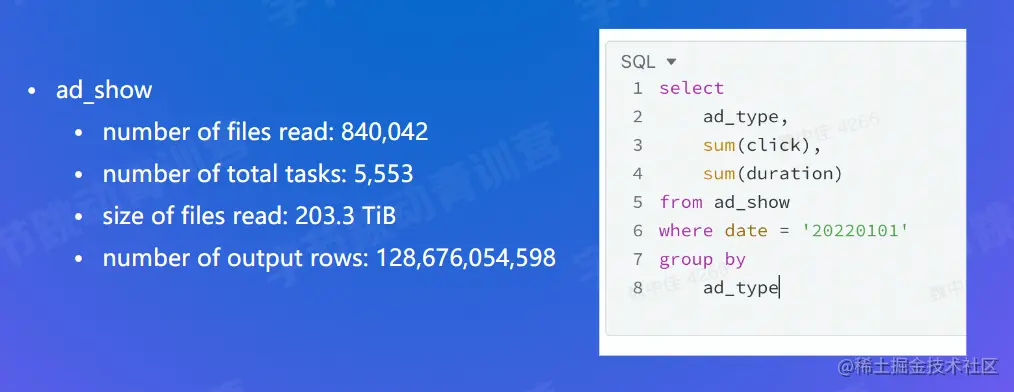

为什么shuffle 对性能非常重要

M*R次网络连接
大量的数据移动
数据丢失风险
可能存在大量的排序操作
大量的数据序列化、反序列化操作
数据压缩

总结

在大数据场景下，数据 shuffle表示了不同分区数据交换的过程，不同的shuffle策略性能差异较大。

目前在各个引擎中shuffle都是优化的重点，在spark框架中，shuffle是支撑spark进行大规模复杂数据处理的基石。

02.Shuffle算子

Shuffle算子分类

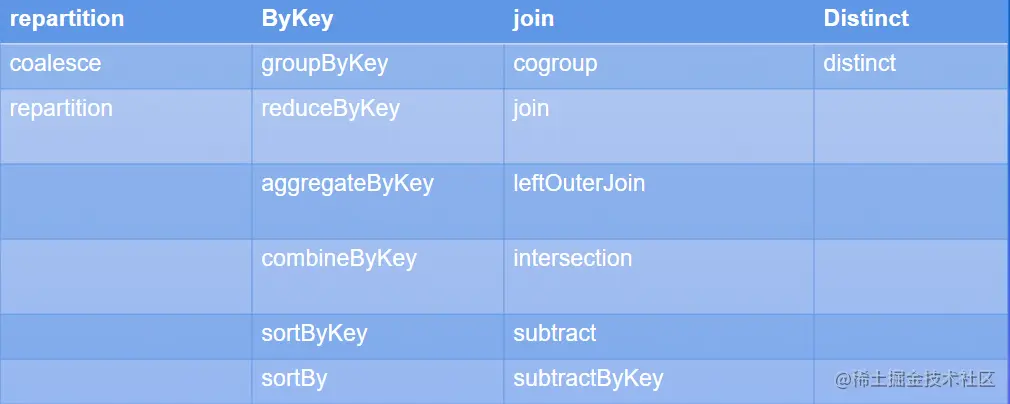

Spark中会产生shuffle的算子大概可以分为4类

Spark中对shuffle的抽象

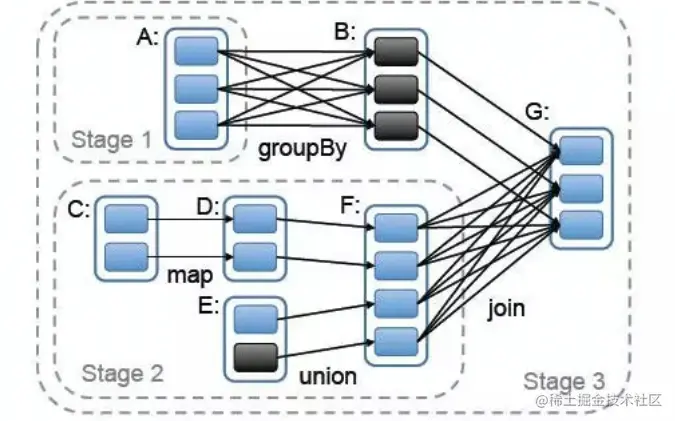

宽依赖、窄依赖

窄依赖:父RDD的每个分片至多被子 RDD中的一个分片所依赖
宽依赖:父RDD中的分片可能被子 RDD中的多个分片所依赖

算子内部的依赖关系 Shuffle Dependency

coGroupedRDD
- Cogroup
  - fullOuterJoin、rightOuterJoin、leftOuterJoin
  - join
ShuffledRDD
- combineByKeyWithClassTag
  - combineByKey
  - reduceByKey
- Coalesce
- sortByKey
  - sortBy

Shuffle Dependency
- 创建会产生shuffle的RDD时，RDD会创建Shuffle Dependency来描述Shuffle相关的信息
- 构造函数
  - A single key-value pair RDD, i.e. RDD[Product2[K, V]],
  - Partitioner (available as partitioner property),
  - Serializer,
  - Optional key ordering (of Scala’s scala.math.Ordering type),
  - Optional Aggregator,
  - mapSideCombine flag which is disabled (i.e. false) by default.

Partitioner
- 用来将record映射到具体的partition的方法
- 接口
  - numberPartitions
  - getPartition

Aggregator
- 在map侧合并部分record的函数
- 接口
  - createCombiner：只有一个value的时候初始化的方法
  - mergeValue：合并一个value到Aggregator中
  - mergeCombiners：合并两个Aggregator

03.Shuffle过程

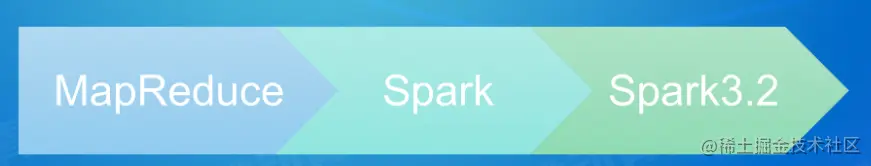

Shuffle实现的发展历程

Spark 0.8及以前Hash Based Shuffle
Spark 0.8.1为Hash Based Shuffle引入File
Consolidation机制
Spark 0.9引入ExternalAppendOnlyMap
Spark 1.1引入 Sort Based Shuffle，但默认仍为Hash Based Shuffle
Spark 1.2默认的 Shuffile方式改为Sort Based Shuffle
Spark 1.4引入Tungsten-Sort Based Shuffle
Spark 1.6 Tungsten-Sort Based Shuffle 并入 Sort Based Shuffle
Spark 2.0 Hash Based Shuffle退出历史舞台

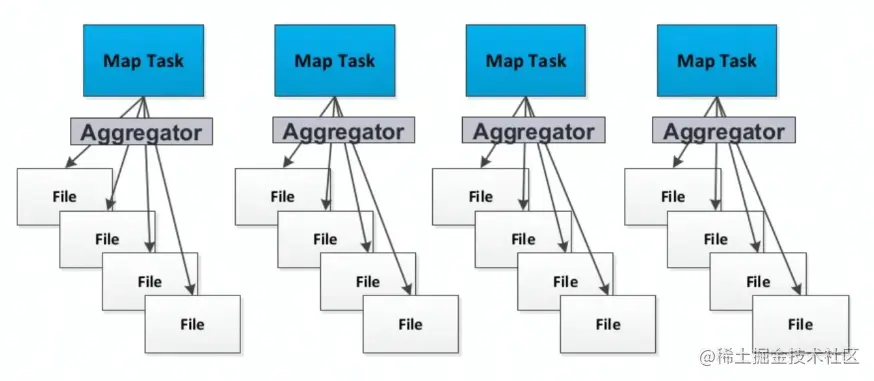

Hash Shuffle

写数据

每个partition会映射到一个独立的文件

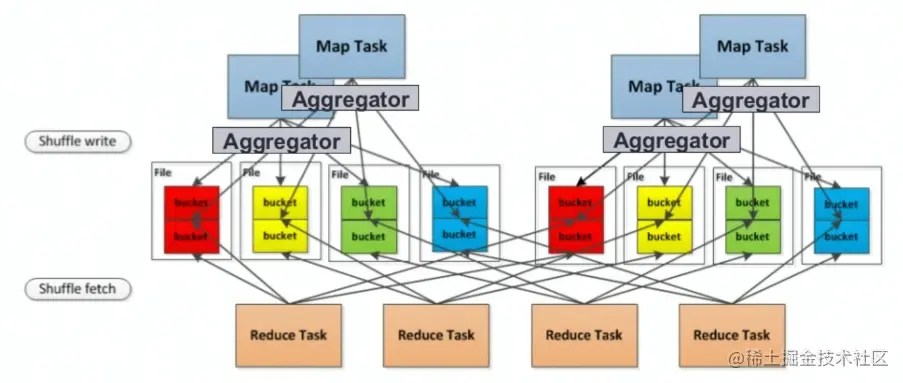

Hash Shuffle -写数据优化

每个partition会映射到一个文件片段

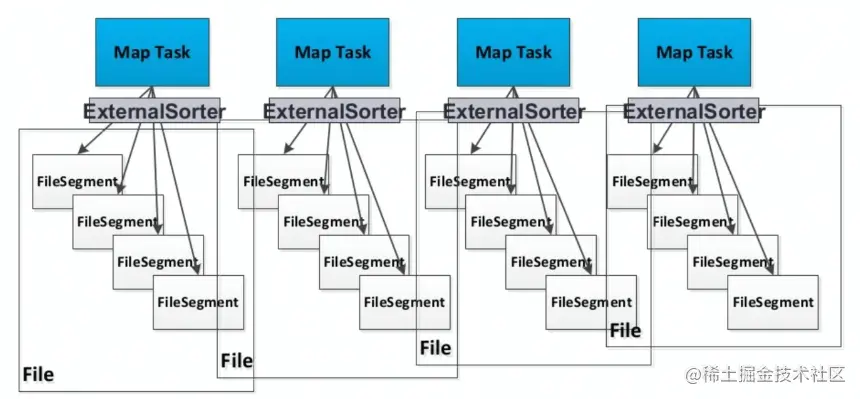

Sort shuffle

写数据

每个task生成一个包含所有partiton数据的文件

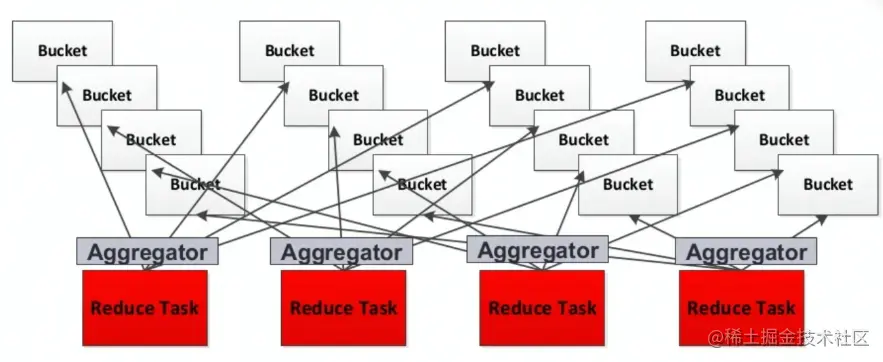

Shuffle -读数据

每个reduce task分别获取所有map task生成的属于自己的片段

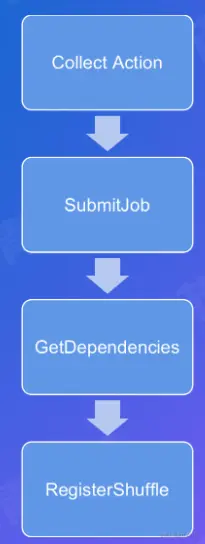

Shuffle过程的触发流程

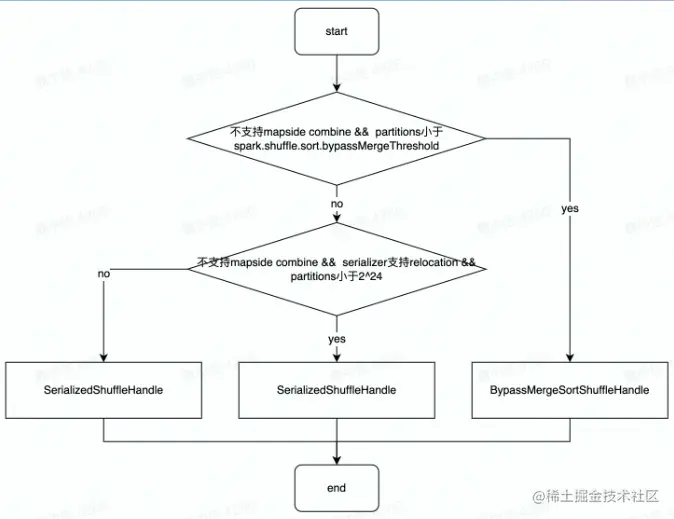

Shuffle Handle的创建

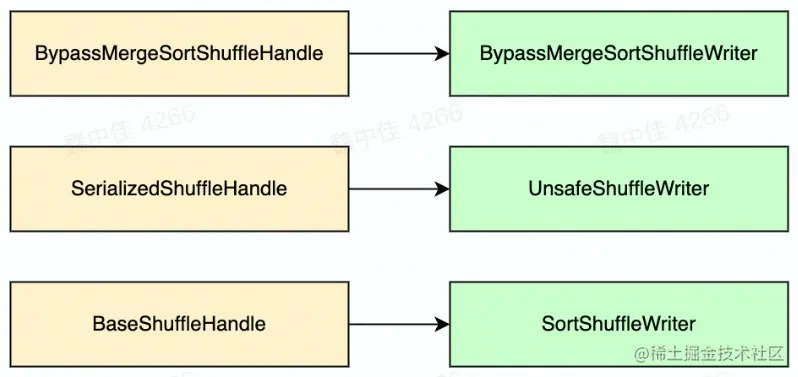

Shuffle Handle 与Shuffle Writer的对应关系

Writer 实现 - BypassMergeShuffleWriter

不需要排序，节省时间
写操作的时候会打开大量文件
类似于Hash Shuffle

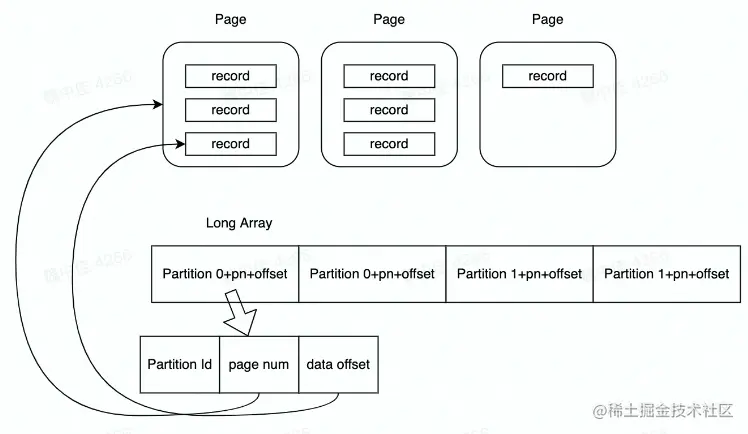

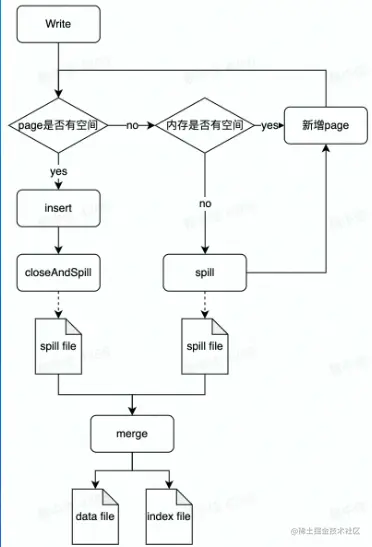

Writer 实现 - UnsafeShuffleWriter

使用类似内存页储存序列化数据
数据写入后不再反序列化

只根据partition排序 Long Array
数据不移动

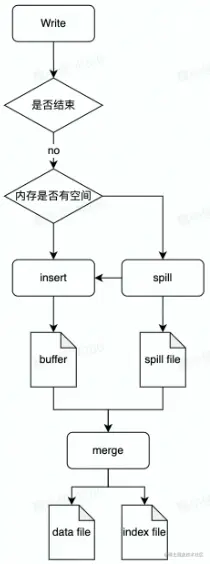

3.7 Writer 实现 - SortShuffleWriter

支持combine
需要combine时，使用PartitionedAppendOnlyMap，本质是个HashTable
不需要combine时PartitionedPairBuffer本质是个array

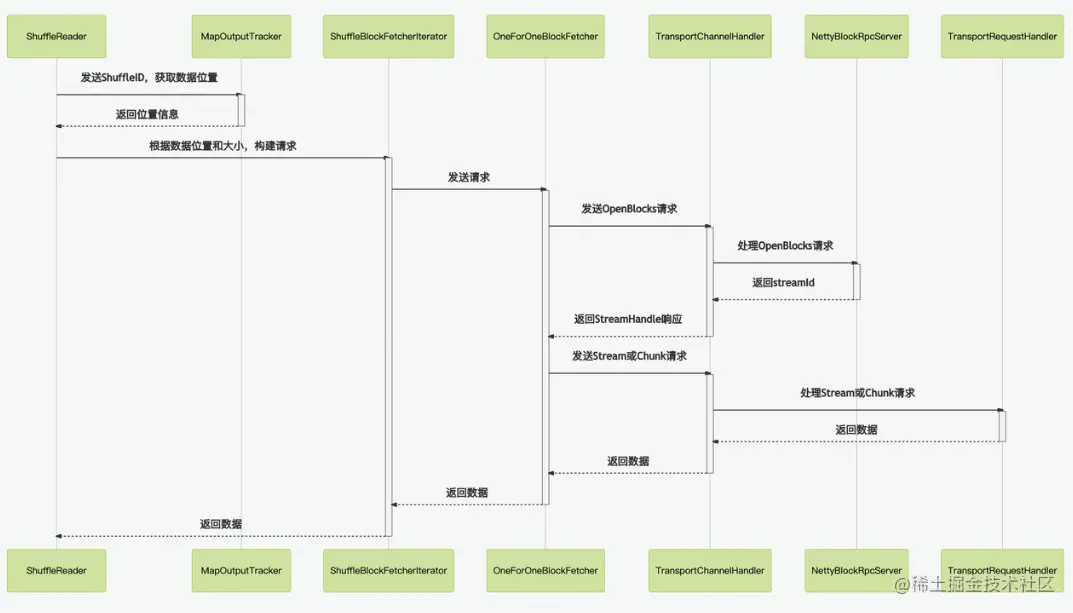

Reader 实现 - 网络时序图

使用基于netty的网络通信框架
位置信息记录在MapOutputTracker中
主要会发送两种类型的请求
- OpenBlocks请求
- Chunk请求或Stream请求

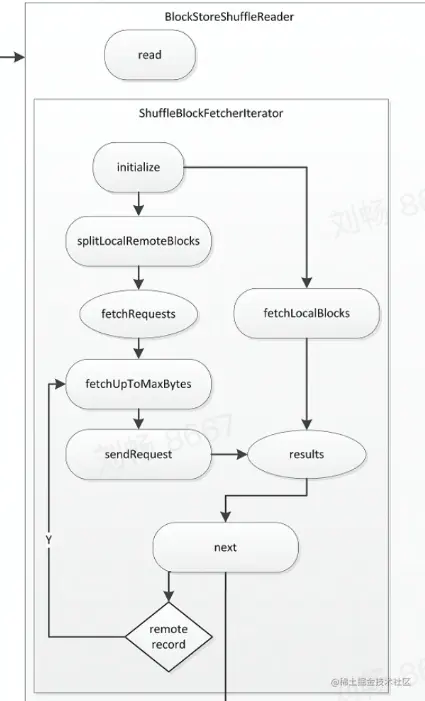

Reader 实现 – ShuffleBlockFetchlterator

区分local和remote节省网络消耗
防止OOM
- maxByteslnFlight
- maxReqslnFlight
- maxBlockslnFlightPerAddress
- maxReqSizeShuffleToMem
- maxAttemptsOnNettyOOM

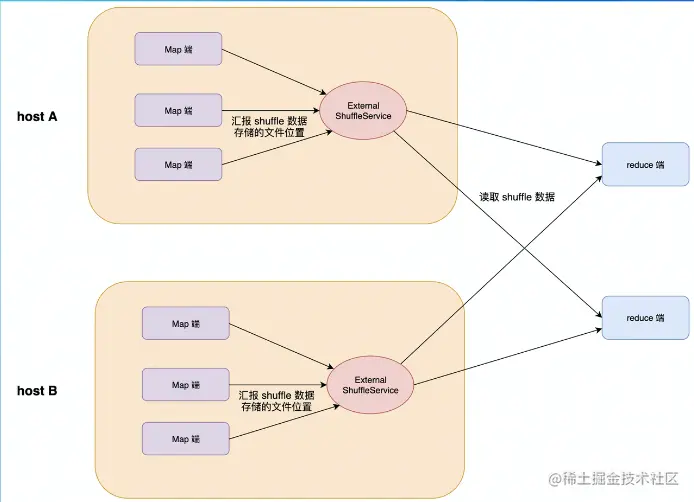

Read实现 - External Shuffle Service

ESS作为一个存在于每个节点上的agent为所有Shuffle Reader提供服务，从而优化了Spark作业的资源利用率，MapTask在运行结束后可以正常退出

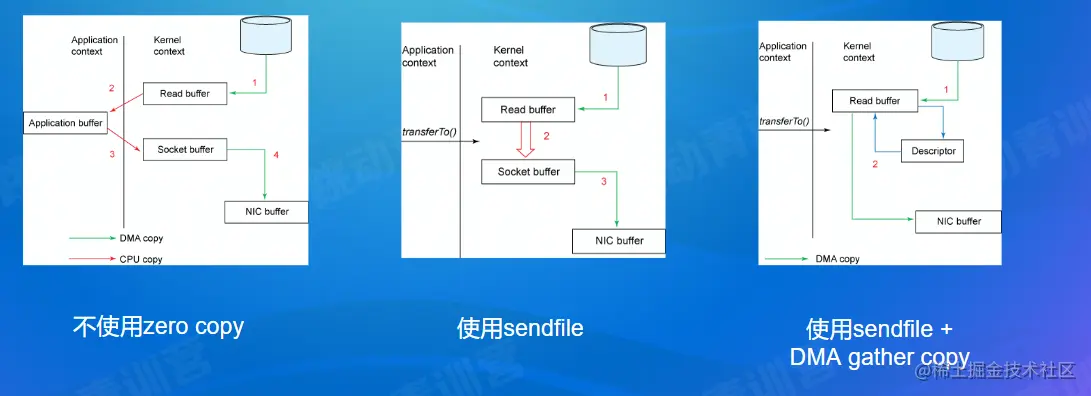

Shuffle优化使用的技术 - Zero Copy

DMA(Direct Memory Access):直接存储器存取，是指外部设备不通过CPU而直接与系统内存交换数据的接口技术。

Shuffle优化使用的技术: Netty Zero Copy

可堆外内存，避免JVM堆内存到堆外内存的数据拷贝。
CompositeByteBuf 、Unpooled.wrappedBuffer、ByteBuf.slice，可以合并、包装、切分数组，避免发生内存拷贝
Netty使用FileRegion 实现文件传输，FileRegion底层封装了FileChannel#transferTo()方法，可以将文件缓冲区的数据直接传输到目标Channel，避免内核缓冲区和用户态缓冲区之间的数据拷贝

常见问题

数据存储在本地磁盘，没有备份
IO并发:大量 RPC请求(M*R)
IO吞吐:随机读、写放大(3X)
GC频繁，影响NodeManager

Shuffle优化

避免shuffle

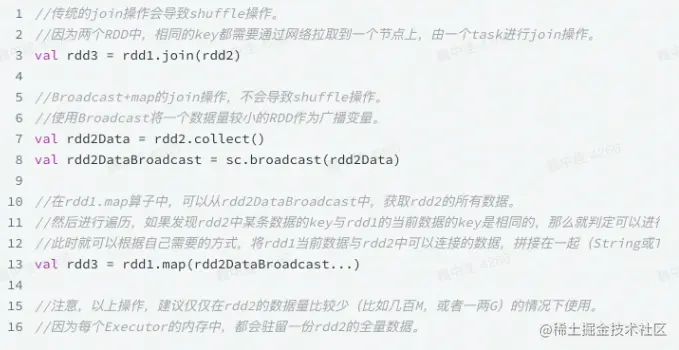

- 使用broadcast替代join

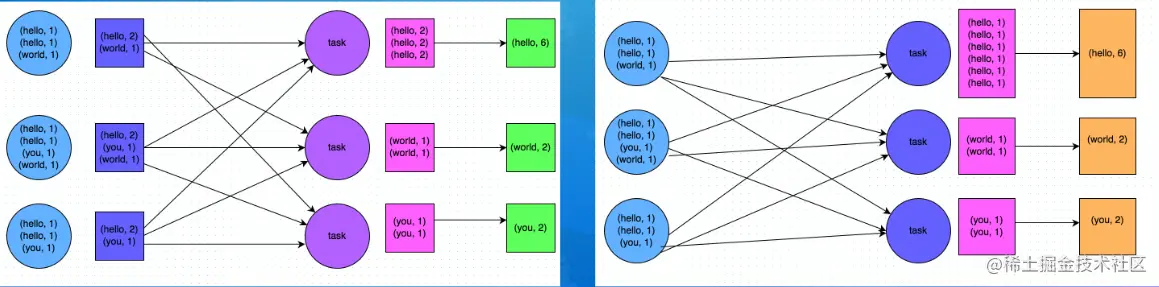

使用可以map-side预聚合的算子

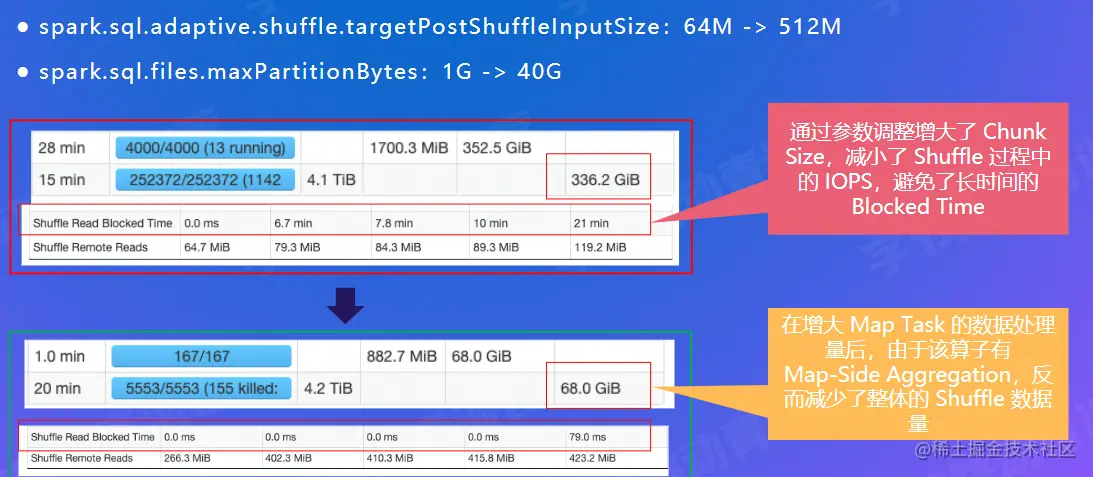

Shuffle参数优化

spark.default.parallelism && spark.sql.shuffle.partitions
spark.hadoopRDD.ignoreEmptySplits
spark.hadoop.mapreduce.input.fileinputformat.split.minsize
spark.sqI.file.maxPartitionBytes
spark.sql.adaptive.enabled && spark.sql.adaptive.shuffle.targetPostShuffleInputSize
spark.reducer.maxSizeInFlight
spark.reducer.maxReqsInFlight
spark.reducer.maxBlockslnFlightPerAddress

Shuffle倾斜优化

什么叫shuffle倾斜
倾斜影响
- 作业运行时间变长
- Task OOM导致作业失败

提高并行度
- 优点:足够简单
- 缺点:只缓解、不根治!

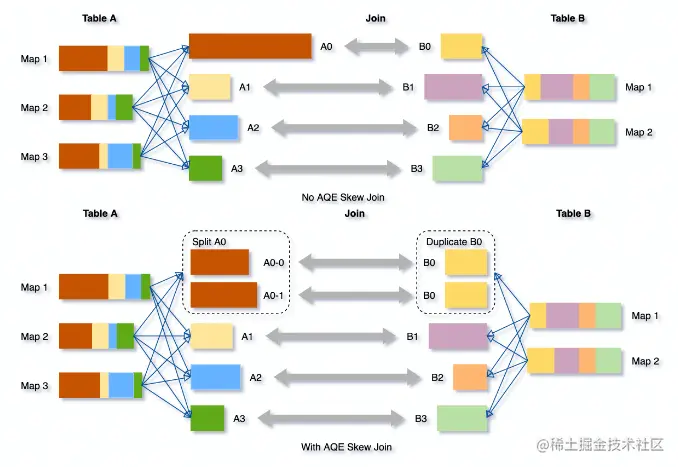

Spark AQE Skew Join

AQE根据shuffle文件统计数据自动检测倾斜数据，将那些倾斜的分区打散成小的子分区，然后各自进行join。

参数优化

Push Shuffle

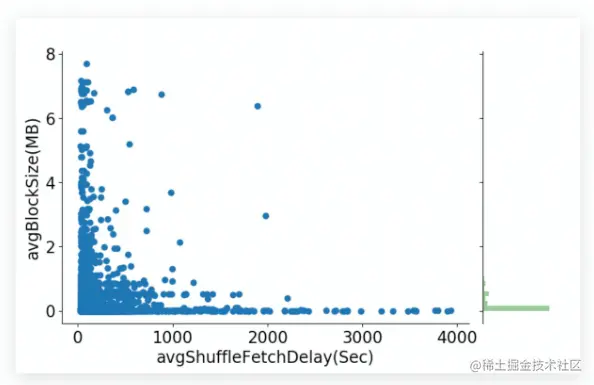

为什么需要Push Shuffle ?

Avg lO size太小，造成了大量的随机lO，严重影响磁盘的吞吐
M*R次读请求，造成大量的网络连接，影响稳定性

Push Shuffle的实现

Facebook: cosco
LinkedIn: magnet
Uber: Zeus
Alibaba: RSS
Tencent: FireStorm
Bytedance: css
Spark3.2: push based shuffle

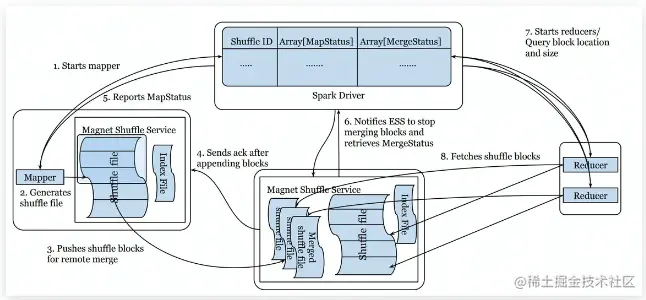

Magnet 实现原理

Spark driver组件，协调整体的shuffle操作
map任务的shuffle writer过程完成后，增加了一个额外的操作push-merge，将数据复制一份推到远程shuffle服务上
magnet shuffle service是一个强化版的ESS.将隶属于同一个shuffle partition的block，会在远程传输到magnet后被merge到一个文件中
reduce任务从magnet shuffle service接收合并好的shuffle数据

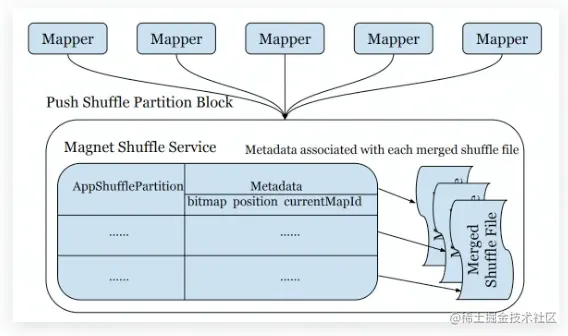

bitmap:存储已merge的mapper id，防止重复merge
position offset:如果本次block没有正常merge，可以恢复到上一个block的位置
currentMapld:标识当前正在append的block，保证不同mapper的block能依次append

Magnet 可靠性

如果Map task输出的Block没有成功Push到magnet上，并且反复重试仍然失败，则reducetask直接从ESS上拉取原始block数据
如果magnet上的block因为重复或者冲突等原因，没有正常完成merge的过程，则reducetask直接拉取未完成merge的block
如果reduce拉取已经merge好的block失败，则会直接拉取merge前的原始block
本质上，magnet中维护了两份shuffle数据的副本

课程总结

Shuffle 概述

什么是shuffle,shuffle的基本流程
为什么shuffle对性能影响非常重要

Shuffle算子

常见的shuffle算子
理解宽依赖和窄依赖，ShuffleDependency及其相关组件

Shuffle过程

Spark中shuffle实现的历史
Spark中主流版本的shuffle写入和读取过程

Push shuffle

Magnet Push Shuffle 的设计思路
Cloud Shuffle Service 的设计实现思路
