ST 基于外部时钟模式2进行脉冲计数实验-综合

62 阅读1分钟

1 从模式与主模式

1.1 触发源TS 及从模式选择

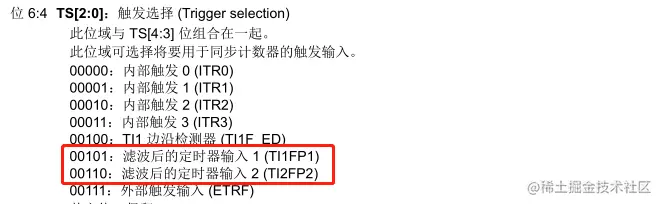

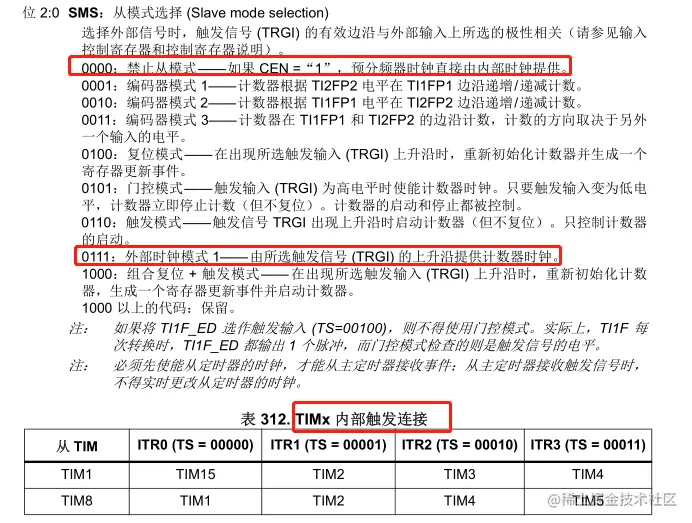

image.png image.png image.png

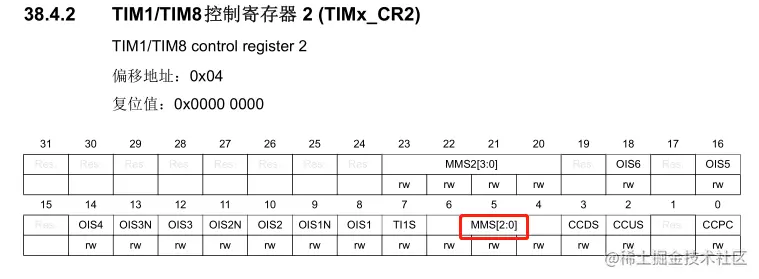

1.2 主模式选择

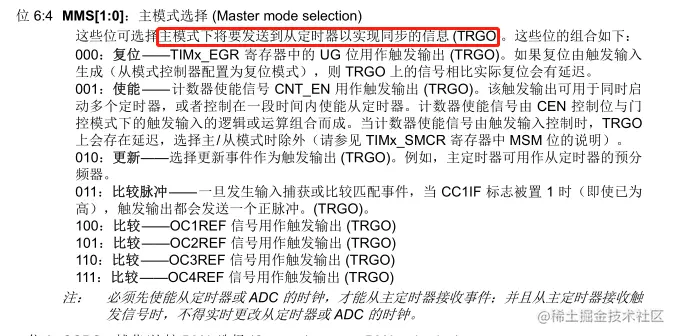

image.png image.png

2 外部时钟模式2

2.1 外部时钟模式2理论

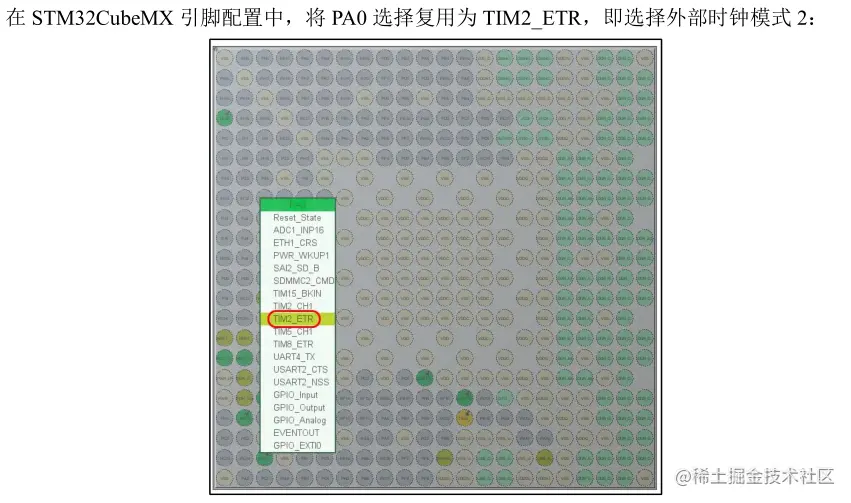

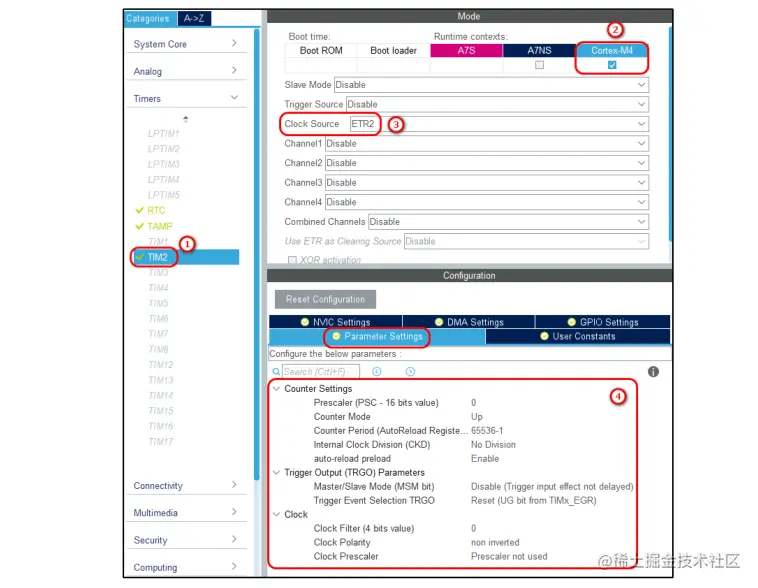

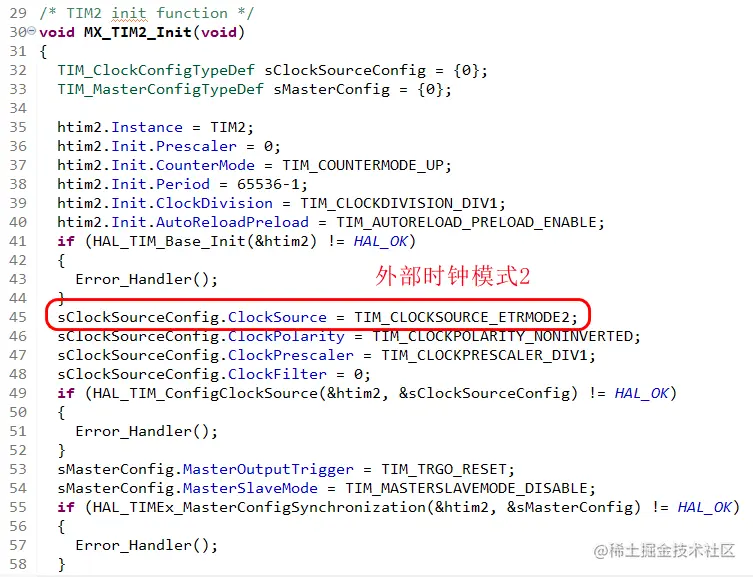

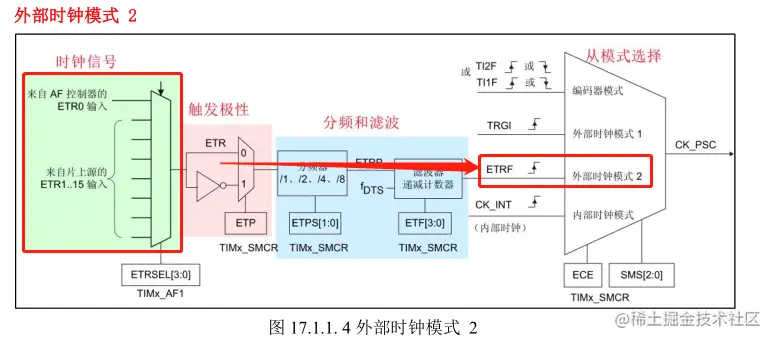

  • 如果要选择 ETR 作为时钟源,需要配置 TIMx_AF1 寄存器中的ETRSEL[3:0] 位来选择正 确的 ETR 源(如上面的 TIM2_ETR),并通过配置 TIMx_SMCR 寄存器来设置预分频器、上升沿或者下降沿检测以及使能外部时钟模式2,还需要配置TIMx_CR1 寄存器的CEN=1来使能计数器。 image.png image.png image.png image.png image.png image.png

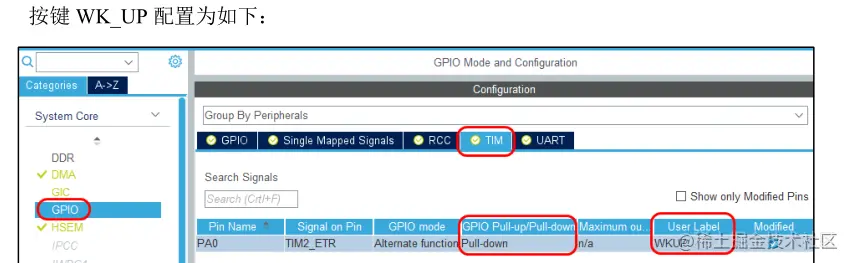

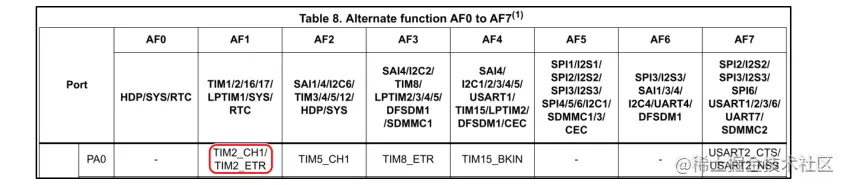

2.2 使用 PZ6给TIM2_ETR提供脉冲

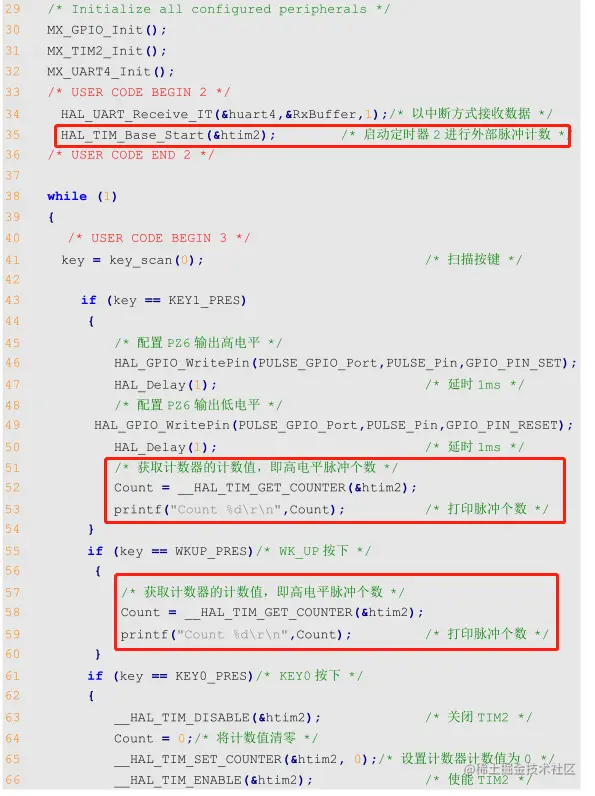

2.3 外部引脚脉冲计数
