这是我参与「第四届青训营 」笔记创作活动的第2天

古语云：工欲善其事，必先利其器。同样，作为一名前端开发者，如果想提升自己的开发效率，对前端的运行环境——浏览器的了解必不可少，多了解一些浏览器运行代码的原理，将更好的帮助我们达成目标。

本笔记基于[深入理解现代浏览器]阅读后所作，感兴趣的读者可以参考(w3c/20190603_cncuckoo_深入理解现代浏览器.md at master · 75team/w3c · GitHub)进行阅读。

本文以4个部分陈述：

  • 架构：以Chrome为例，介绍现代浏览器的实现架构。
  • 导航：从输入URL到获到HTML响应称为导航。
  • 渲染：浏览器解析HTML、下载外部资源、计算样式并把网页绘制到屏幕上。
  • 交互：用户输入事件的处理与优化。

1、架构

Web浏览器的架构，可以实现为一个进程包含多个线程，也可以实现为多个进程包含少数线程并通过IPC通信。而Chrome浏览器的架构则主要为第二种实现方法。

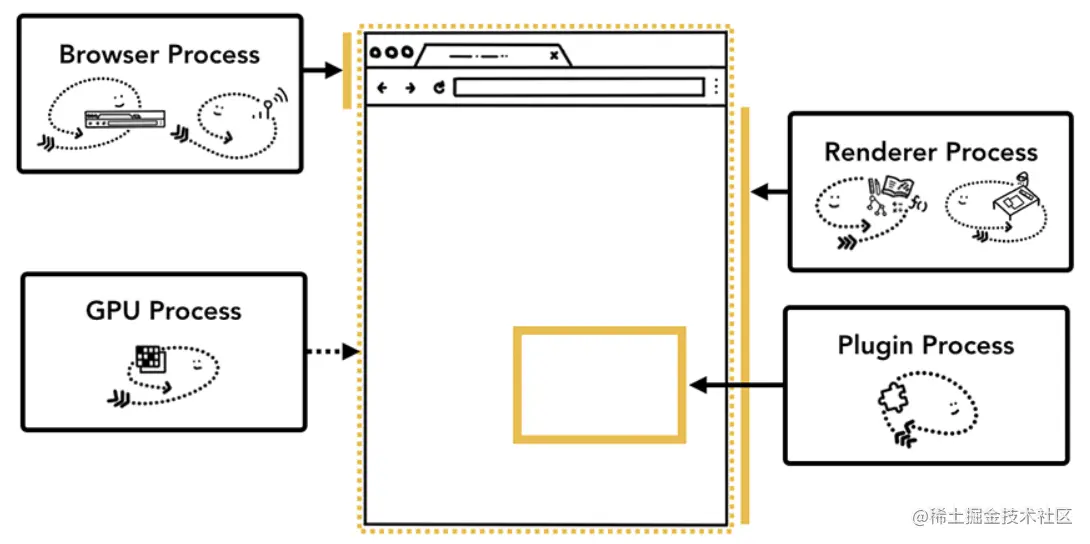

主要的进程及作用如下：

  • 浏览器进程：负责控制主框架部分，如地址栏、书签、前进/后退等，也处理网络请求、访问文件等任务。
  • 渲染器进程：负责在标签页中显示网站及处理事件。
  • 插件进程：控制网站用到的所有插件。
  • GPU进程：在独立的进程中处理GPU任务，绘制图形。

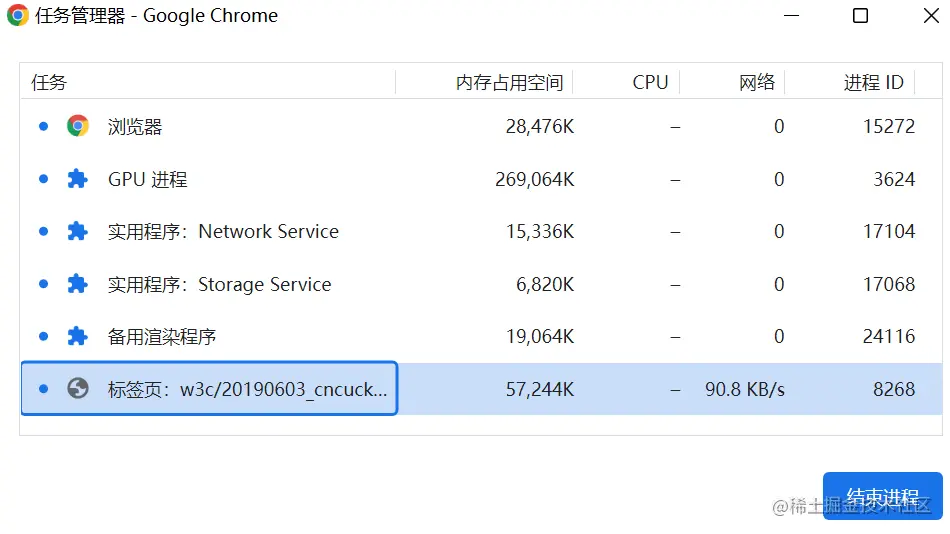

image.png 以我打开网页为例（可在右上角按钮中的更多工具中的任务管理器中查看):

image.png 其中包含了浏览器进程、渲染器进程（标签页）、GPU进程等，两个实用程序分别处理网路及存储任务。

Chrome的多进程架构的优点：

  • 进程相互独立。通常情况下一个标签页对应一个渲染进程，如果当前渲染器进程崩溃，只需关闭此标签页即可，对其他标签页不产生影响。
  • 安全和隔离。Chrome有限制进程数量的能力，如果进程达到上限，会安排一个进程处理多个标签页。同时，作为Chrome里程碑式特性，站点隔离可以让每个跨站点iframe都能运行一个独立的渲染进程，同时此进程共享同一个渲染器进程运行空间，使安全攻击绕开同源，确保上网安全。

2、导航

从请求网页到浏览器准备渲染网页的过程，叫做导航。

导航过程中，通过浏览器进程中的UI线程（负责绘制浏览器的按钮和地址栏）、网络线程（负责处理网络请求并从互联网接收数据）、存储线程（负责访问文件和存储数据）及渲染器进程几个部分进行相互协作来完成。

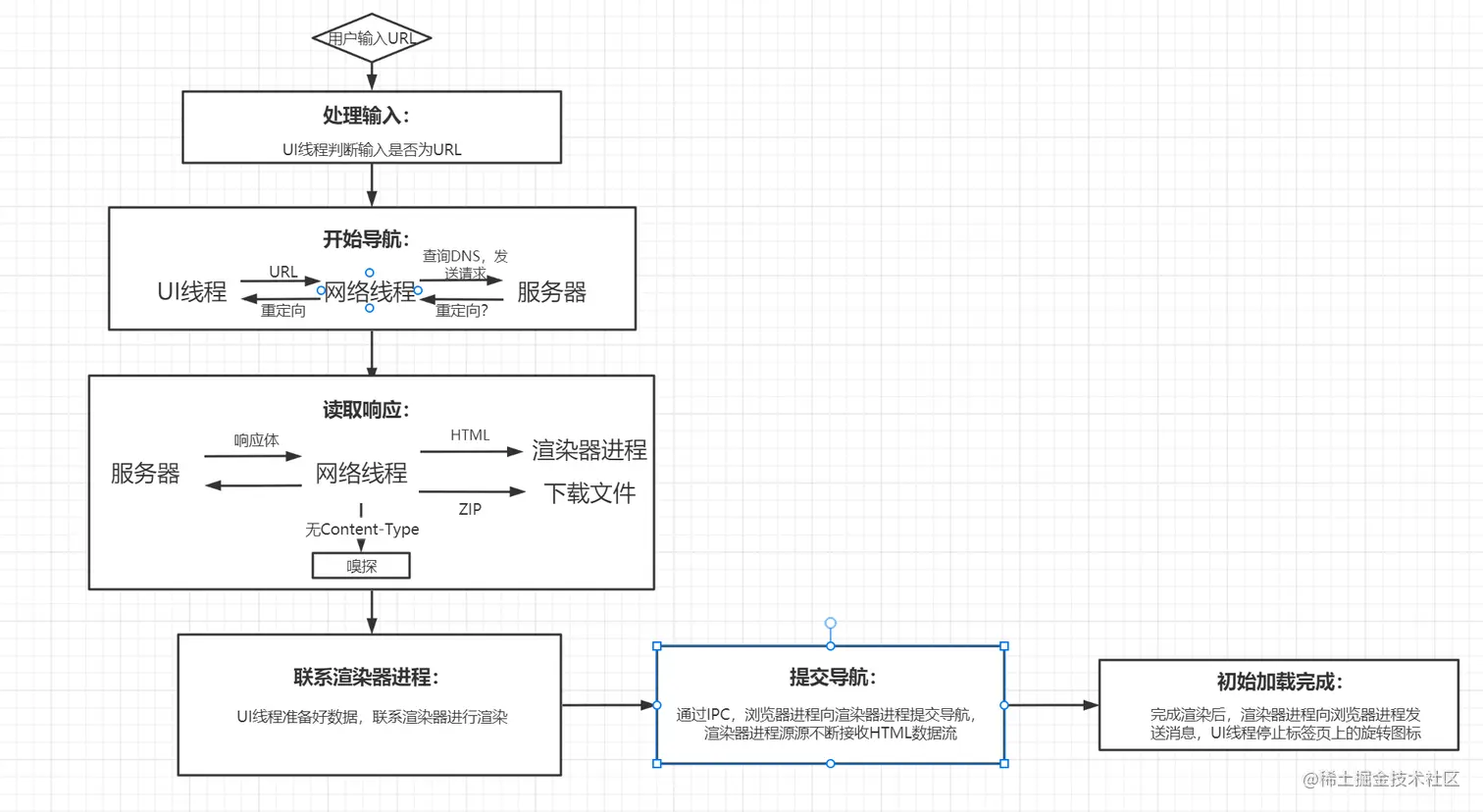

下图为导航的主要流程图：

image.png 这里还有几点补充：

  • 加载完毕后，如果又输入了其他URL，那么在导航到新站点之前，浏览器进程必须与当前的渲染器进程确认后再导航到新站点。如果此导航来自当前渲染器进程，首先通过渲染器确认，然后重复一遍导航流程，只不过这个导航请求时由渲染器进程提交给浏览器进程。
  • 另外，导航阶段还可能涉及Service Worker，即网页应用中的网络代理服务，开发者可以通过它控制什么缓存在本地，何时从网络获取新数据。

3、渲染

渲染器进程的核心任务是把HTML、CSS和JavaScript转换成用户可以交互的网页，主线程负责运行大多数客户端JavaScript代码，少量代码由工作线程处理，合成器线程和栅格化线程负责高效、平滑地渲染页面。

渲染主要与前端三剑客打交道，下图为渲染的主要阶段：


这里主要对合成方法进行补充：

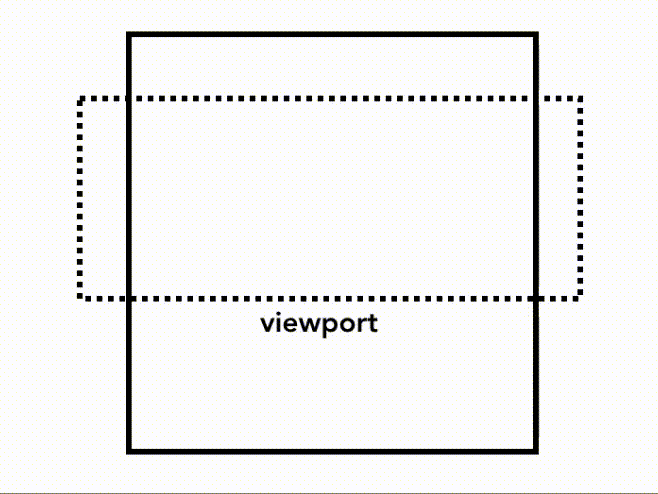

  • 原始方法：把页面中当前视窗中的部分转换为像素，当滚动页面时，移动栅格化的画框，填补缺失的部分。

68747470733a2f2f70332e73736c2e7168696d672e636f6d2f743031333131356233343534353234393663392e676966.gif

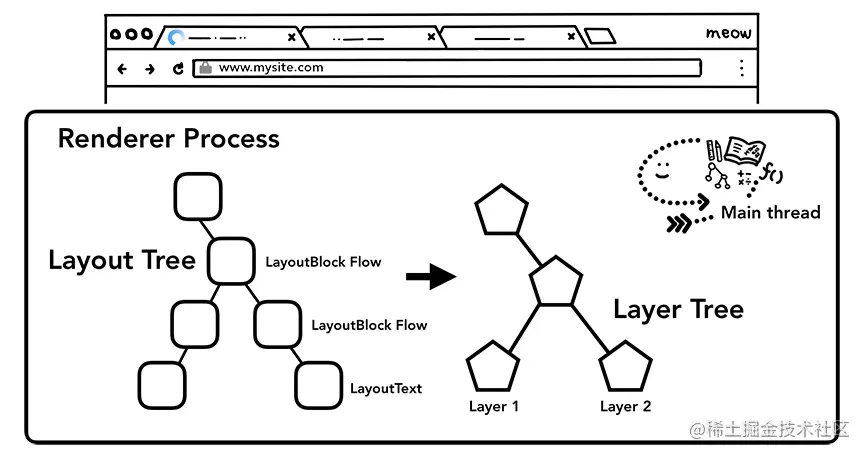

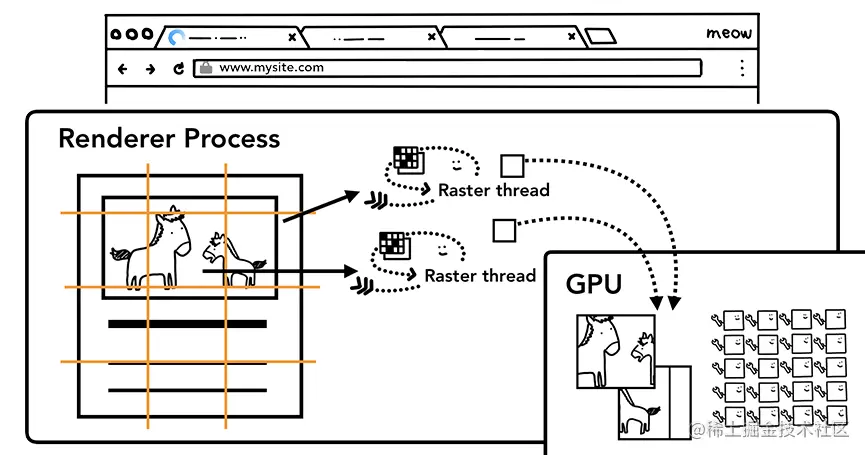

现代合成方法：先通过主线程遍历布局树来创建分层树，确定绘制顺序，然后合成器线程将每一层栅格化并切成小片，栅格化线程再将每一小片转换为像素后保存在GPU的内存中。

68747470733a2f2f70302e73736c2e7168696d672e636f6d2f743031333739376164663564336232316435302e706e67.png

68747470733a2f2f70322e73736c2e7168696d672e636f6d2f743031313832616263386432353963626238302e706e67.png 所有小片都栅格化以后，合成器线程会收集叫做“绘制方块”（draw quad）的小片信息，以创建合成器帧。

  • 绘制方块：包含小片的内存地址、页面位置等合成页面相关的信息

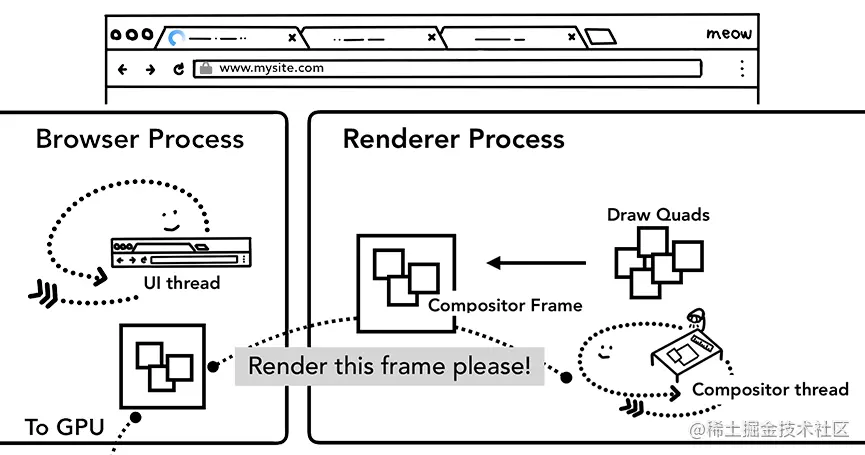

  • 合成器帧：由从多绘制方块拼成的页面中的一帧 然后将合成器帧通过IPC提交给浏览器进程并发送给GPU，最终显示在屏幕上。

68747470733a2f2f70302e73736c2e7168696d672e636f6d2f743031363131663161613361313062323566332e706e67.png

4、交互

交互包括了来自用户的任何输入：鼠标滚轮转动、触摸屏幕、鼠标悬停等。

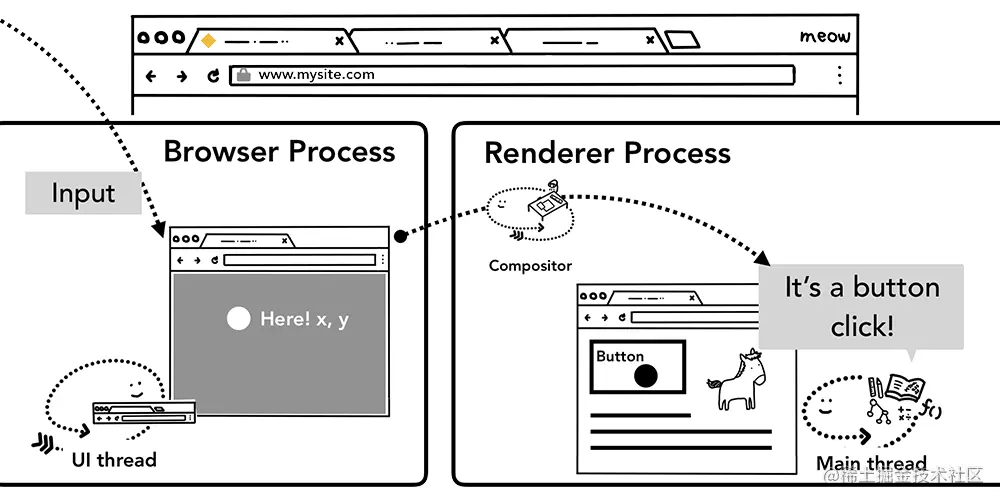

  • 触摸事件：浏览器进程接收到触摸位置，然后将位置递送给渲染器处理。

68747470733a2f2f70302e73736c2e7168696d672e636f6d2f743031333238346465366237343865326137392e706e67.png

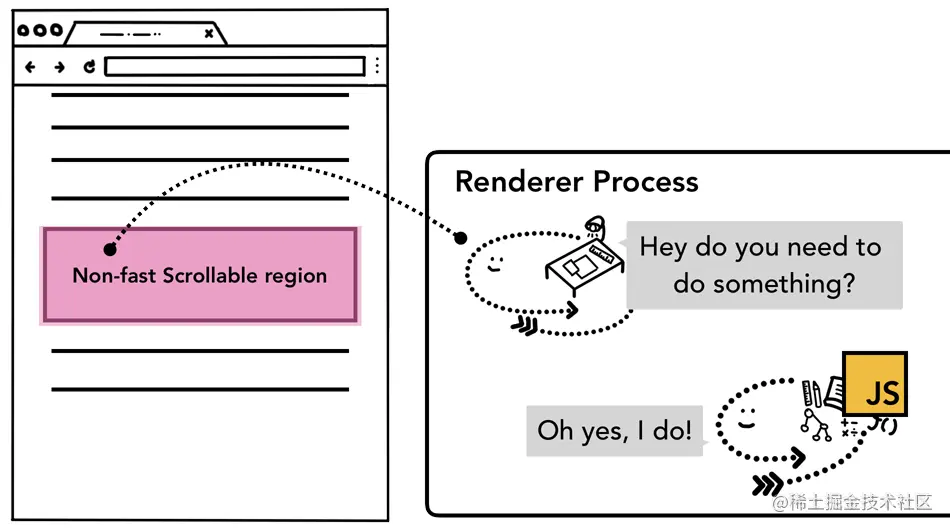

  • 输入事件：由渲染器进程中的合成器线程处理的，如果页面上没有注册事件监听程序（即根据事件目标来运行注册的监听程序），那合成器线程可以完全独立于主线程生成新的合成器帧；如果页面上注册了事件监听程序，合成器线程会给附加了事件处理程序的页面区域打上“Non-Fast Scrollable Region”的记号。有了这个记号，合成器线程就可以在该区域发生事件时把事件发送给主线程(JS)。

68747470733a2f2f70312e73736c2e7168696d672e636f6d2f743031626234613631353365383039616639372e706e67.png 当整个页面都被打上“Non-Fast Scrollable Region”时，可以通过在注册事件时传入passive: true。此时，主线程和合成器线程会一同工作。

document.body.addEventListener('touchstart', evt => {
  ...
}, { passive: true })

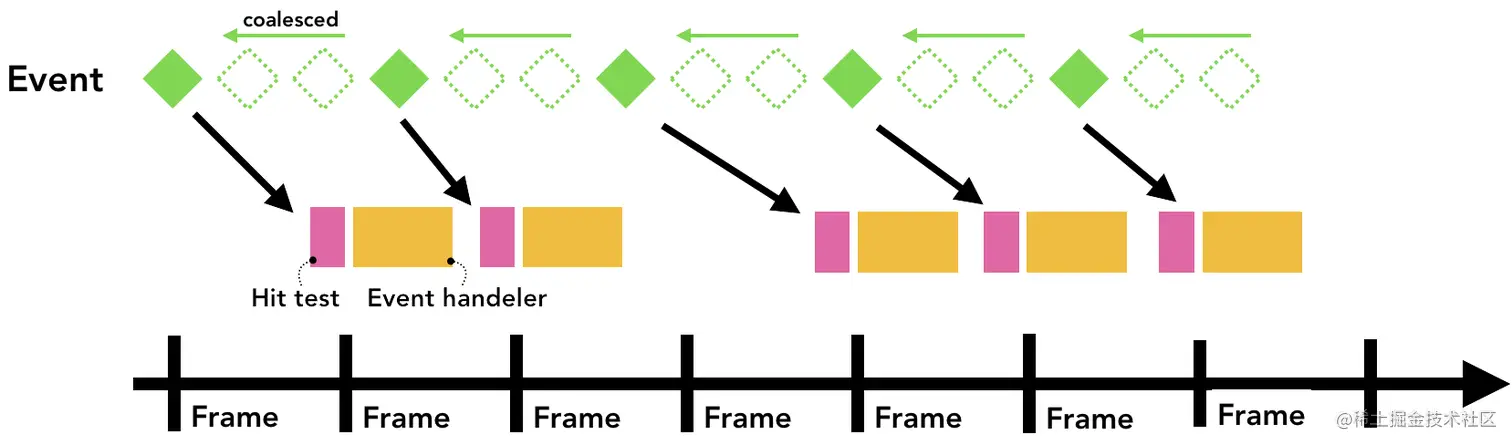

最后，关于事件高触发频率的问题，高触发频率则意味着主线程过多的测试与执行，为解决此问题，Chrome会合并（coalesce）连续触发的事件（wheel、mousewheel、mousemove、pointermove、touchmove），并将它们延迟到恰好在下一次requestAnimationFrame之前派发。

68747470733a2f2f70342e73736c2e7168696d672e636f6d2f743031623238656239316432653864633034342e706e67.png

参考文献：

[深入理解现代浏览器](w3c/20190603_cncuckoo_深入理解现代浏览器.md at master · 75team/w3c · GitHub)

总结：

本笔记主要是阅读[深入理解现代浏览器]这篇文章后所作，通过此篇文章，让我了解了浏览器时如何运行前端开发的代码，也让我对浏览器的架构等有了更深一步的认识。
