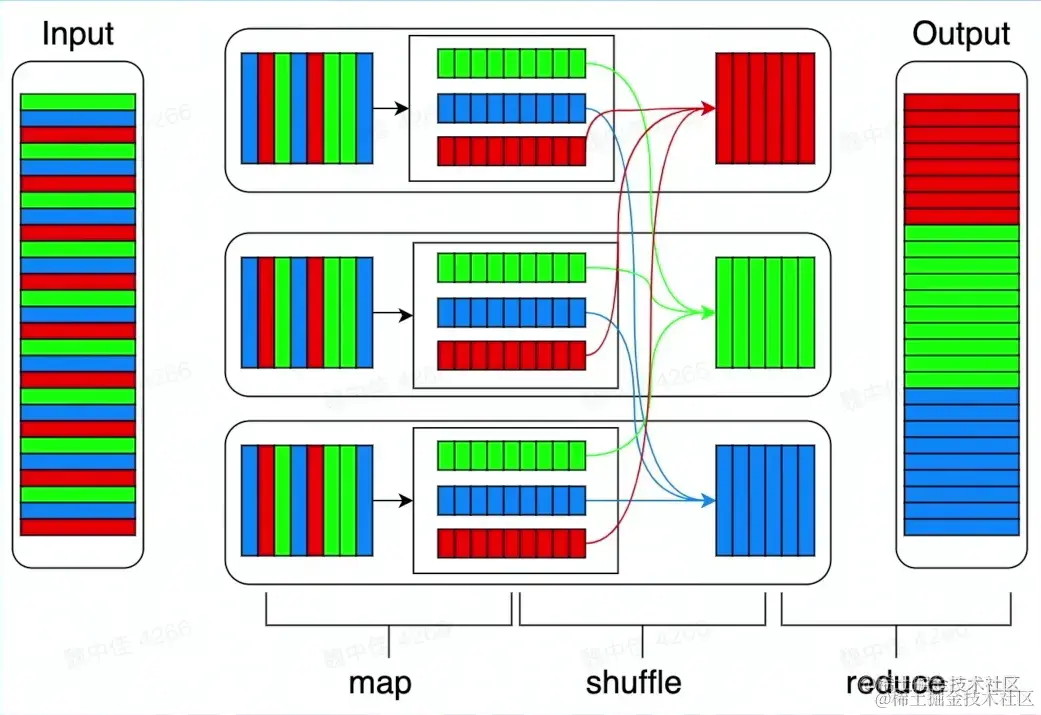

1.Shuffle概述

MapReduce概述

2004年，谷歌发布了《MapReduce:Simplified Data Processing on Large Clusters》论文 在开源实现的MapReduce中，存在Map、Shuffle、Reduce三个阶段。


  • Map阶段，是在单机上进行的针对一小块数据的计算过程，简单来说呢，就是按照给定的方法进行筛选分类；

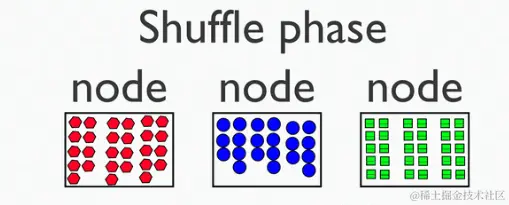

  • Shuffle 阶段，在map阶段的基础上，进行数据移动，为后续的reduce阶段做准备，也就是说，map阶段将几个小块数据分类完成后，shuffle将同类型的数据进行合并；

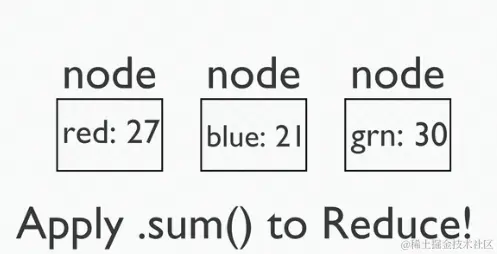

  • Reduce阶段，对移动后的数据进行处理，依然是在单机上处理一小份数据，举个例子，对Shuffle得到的合并后的数据进行count，得到sum值。

image.png Shuffle对性能非常重要体现在以下几个方面：

  • MR次网络连接--每一个reduce都要访问所有的map来获取对应的数据，同样带来的还有等次的网络请求
  • 大量的数据移动--MR次数据移动
  • 数据丢失风险--移动和计算的过程中，存在丢失的风险
  • 可能存在大量的排序操作
  • 大量的数据序列化、反序列化操作--消耗大量cpu
  • 数据压缩--在存储大量数据过程中，压缩与解压缩也会占用大量CPU

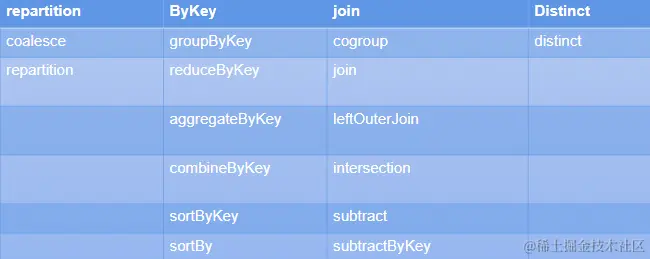

2.Shuffle算子


  • 常见的触发shuffle的算子

    • repartition

      • coalesce、repartition

    • ByKey

      • groupByKey、reduceByKey、aggregateByKey、combineByKey、sortByKeysortBy

    • Join

      • cogroup、join

    • Distinct

      • distinct

tip : distinct算子可以看作特殊的bykey算子

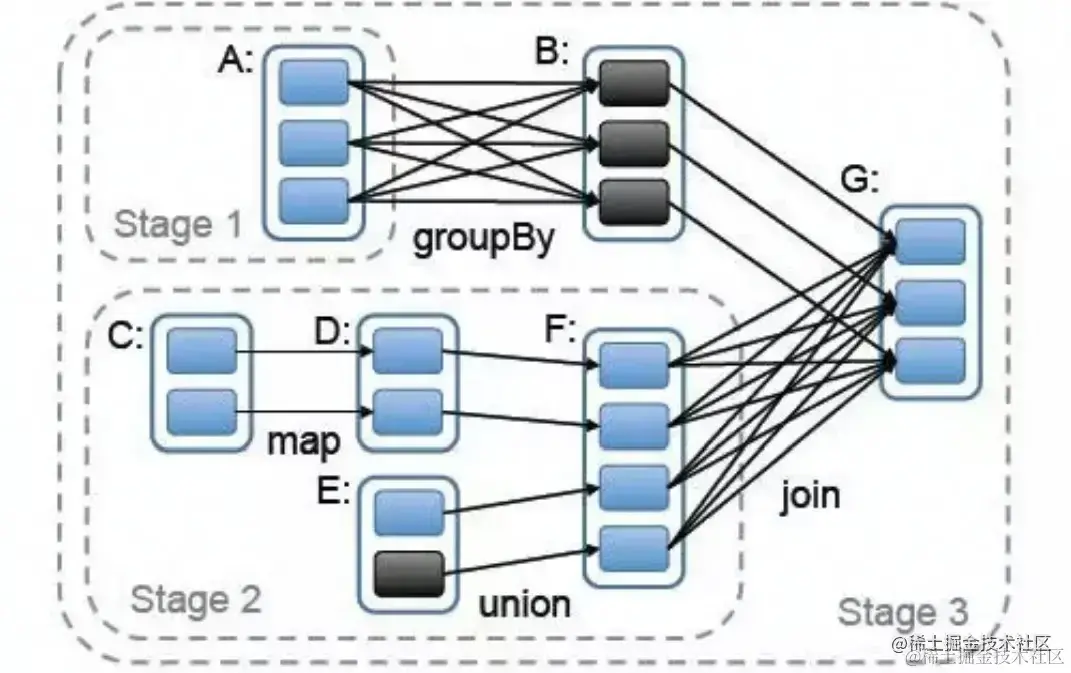

Spark中对shuffle的抽象 - 宽依赖、窄依赖

窄依赖： 父RDD的每个分片至多被子RDD中的一个分片所依赖

宽依赖： 父RDD中的分片可能被子RDD中的多个分片所依赖


  • 算子使用例子
val text = sc.textFile("mytextfile.txt")
val counts = text
  .flatMap(line => line.split(" "))
  .map(word => (word,1))
  .reduceByKey(_+_)
counts.collect
复制代码

  • Shuffle Dependency

    • 创建会产生shuffle的RDD时，RDD会创建Shuffle Dependency来描述Shuffle相关的信息

    • 构造函数

      • A single key-value pair RDD, i.e. RDD[Product2[K, V]],
      • Partitioner (available as partitioner property),
      • Serializer,
      • Optional key ordering (of Scala’s scala.math.Ordering type),
      • Optional Aggregator,
      • mapSideCombine flag which is disabled (i.e. false) by default.

  • Partitioner

    • 用来将record映射到具体的partition的方法

    • 接口

      • numberPartitions
      • getPartition

  • Aggregator

    • 在map侧合并部分record的函数

    • 接口

      • createCombiner：只有一个value的时候初始化的方法
      • mergeValue：合并一个value到Aggregator中
      • mergeCombiners：合并两个Aggregator

3.Shuffle过程

Shuffle实现的发展历程

  • Spark 0.8及以前Hash Based Shuffle
  • Spark 0.8.1 为Hash Based Shuffle引入File Consolidation机制
  • Spark 0.9 引入ExternalAppendOnlyMap
  • Spark 1.1 引入Sort Based Shuffle，但默认仍为Hash Based Shufle
  • Spark 1.2 默认的Shuffle方式改为Sort Based Shuffle
  • Spark 1.4 引入Tungsten-Sort Based Shuffle
  • Spark 1.6 Tungsten-Sort Based Shuffle并入Sort Based Shuffle
  • Spark 2.0 Hash Based Shuffle退出历史舞台

spark中的shuffle变迁过程

  • HashShuffle

    • 优点：不需要排序
    • 缺点：打开，创建的文件过多

  • SortShuffle

    • 优点：打开的文件少、支持map-side combine
    • 缺点：需要排序

  • TungstenSortShuffle

    • 优点：更快的排序效率，更高的内存利用效率
    • 缺点：不支持map-side combine

Hash Shuffle - 写数据

每个partition会映射到一个独立的文件

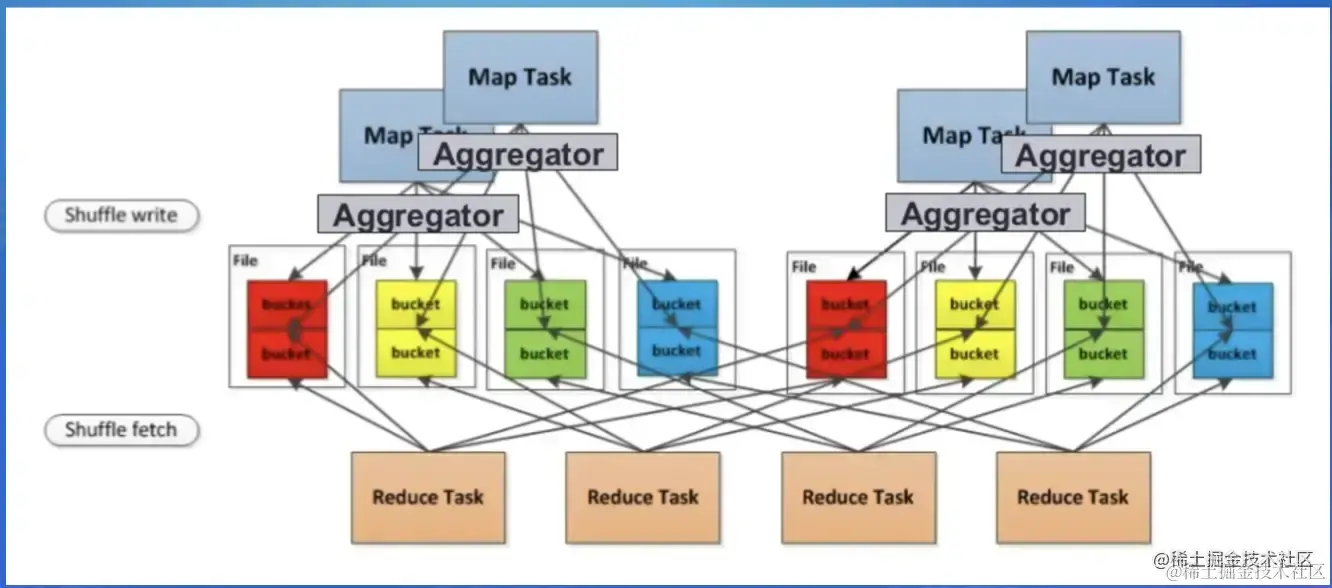

 Hash Shuffle - 写数据优化

每个partition会映射到一个文件片段

截屏2022-07-31 13.48.47.png

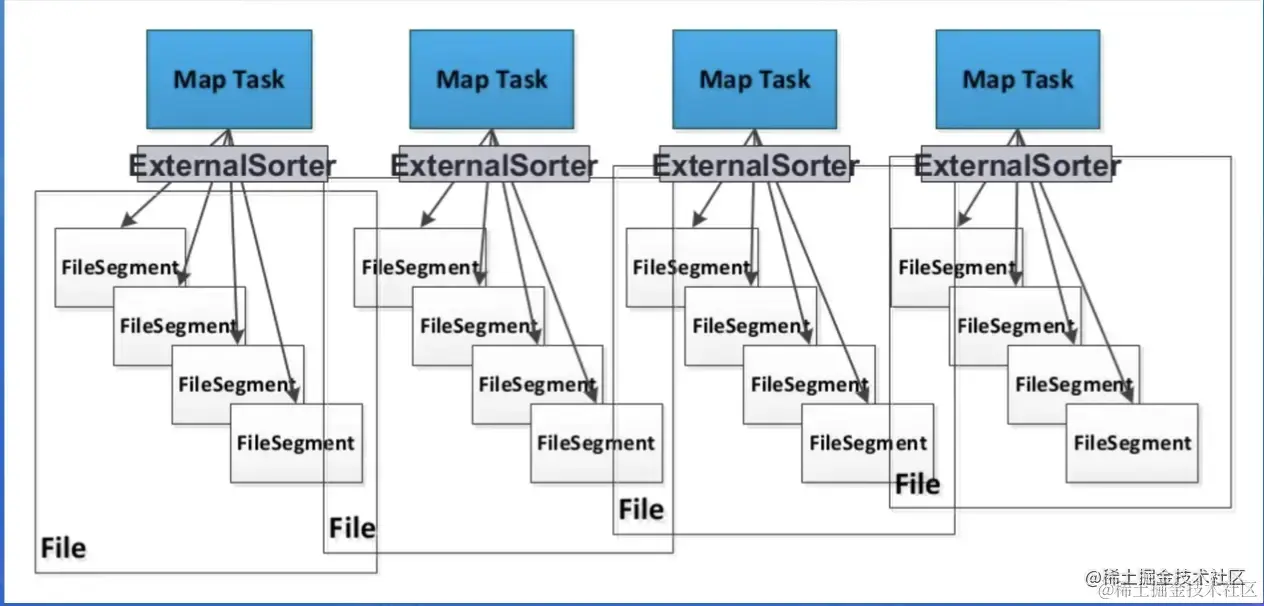

Sort shuffle:写数据

每个task生成一个包含所有partiton数据的文件

截屏2022-07-31 13.49.51.png

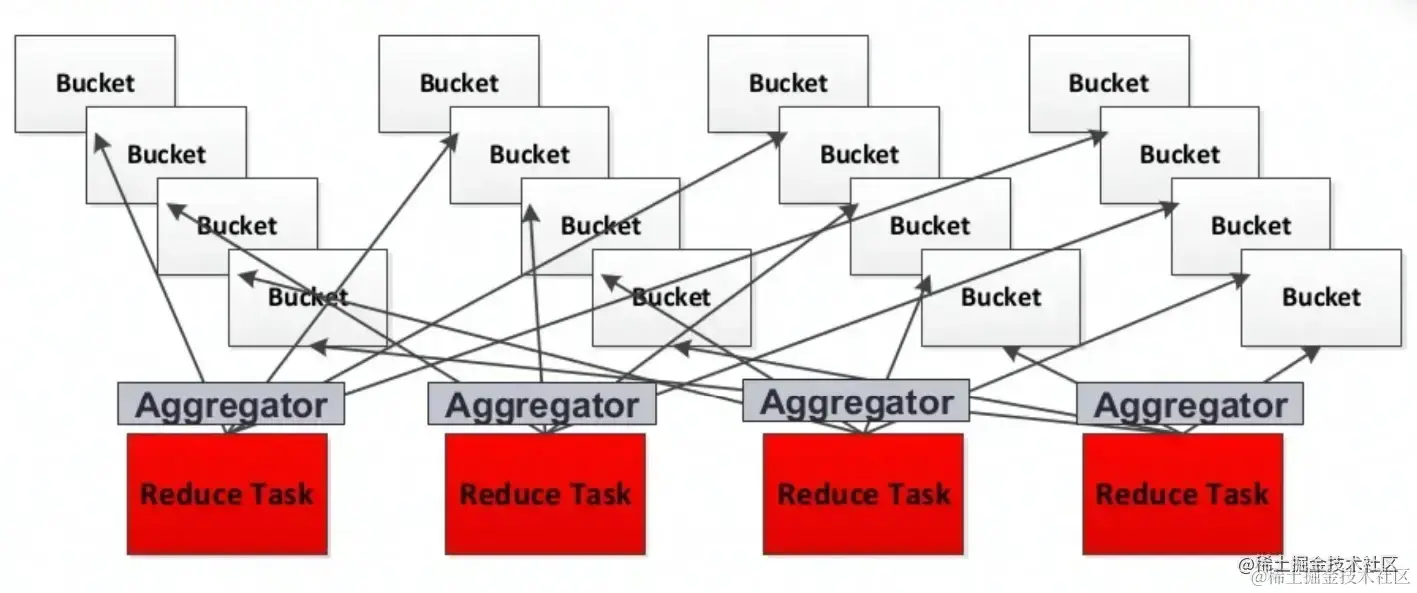

Shuffle - 读数据

每个reduce task分别获取所有map task生成的属于自己的片段


 Shuffle过程的触发流程示例

val text = sc.textFile("mytextfile.txt")
val counts = text
    .flatMap(line => line.split(""))
    .map(word => (word,1))
    .reduceByKey(_+_)
counts.collect
复制代码

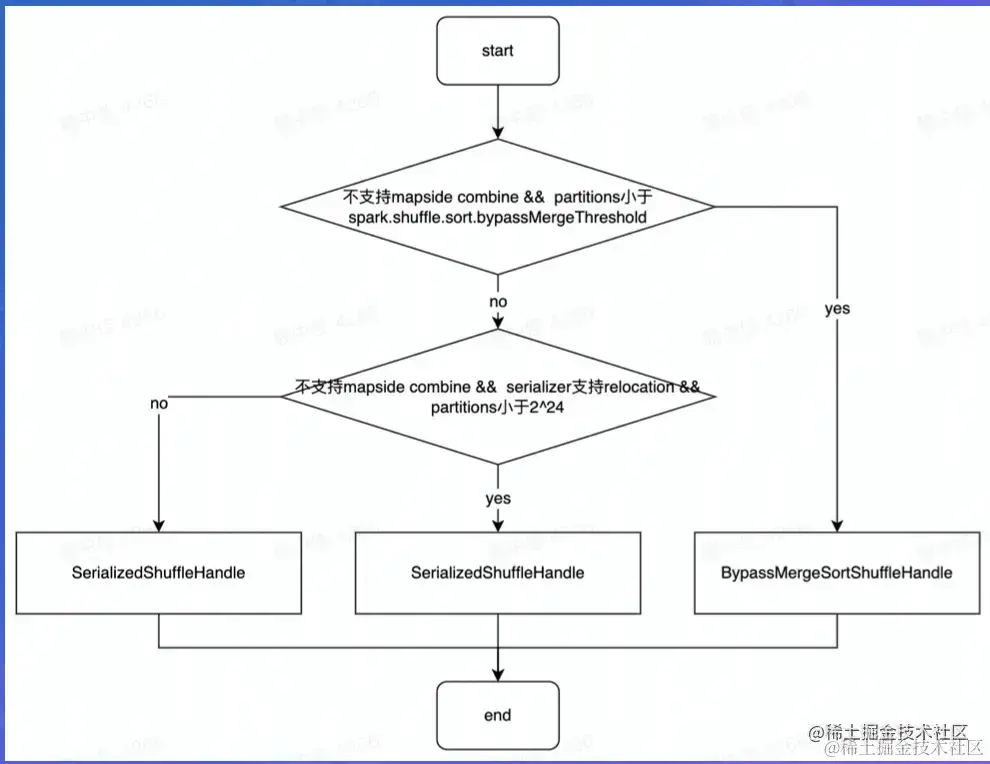

 Shuffle Handle的创建

Register Shuffle时做的最重要的事情是根据不同条件创建不同的shuffle Handle

截屏2022-07-31 13.54.17.png

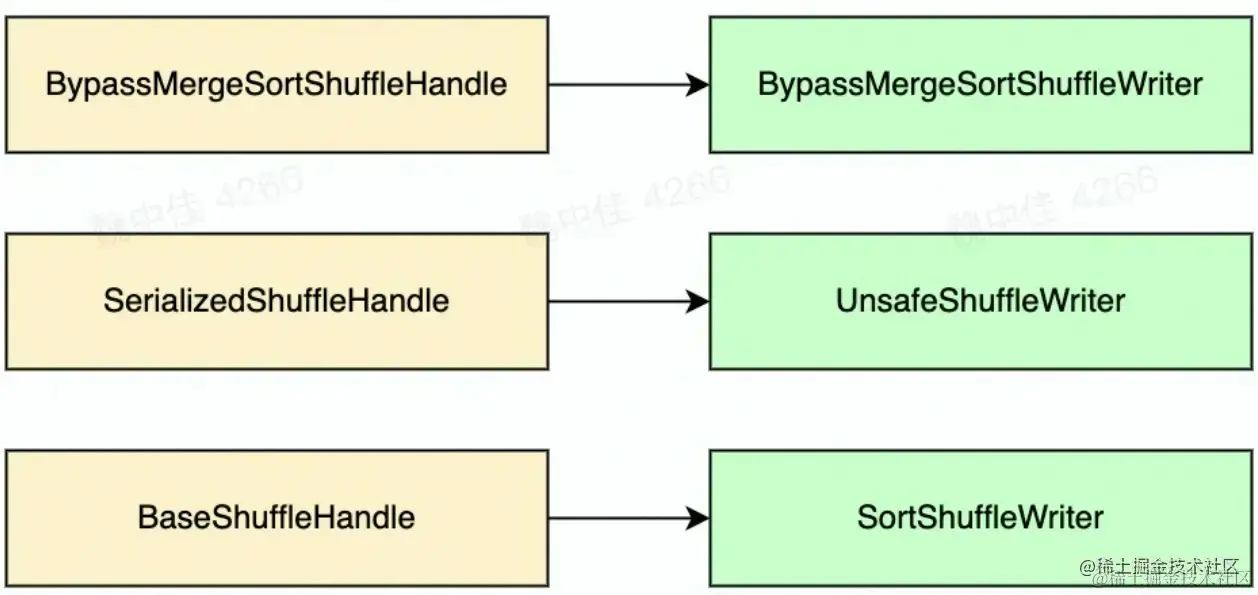

Shuffle Handle与Shuffle Writer的对应关系

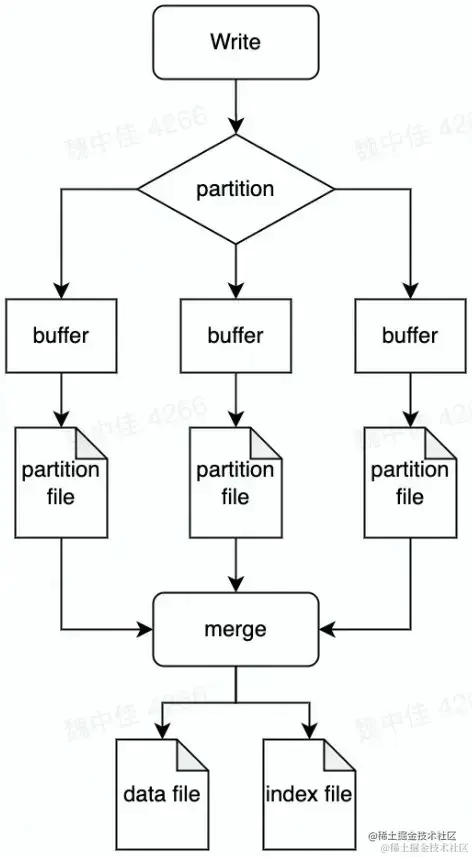

Writer实现 - BypassMergeShuffleWriter


特点：

  • 不需要排序，节省时间
  • 写操作的时候会打开大量文件
  • 类似于Hash Shuffle

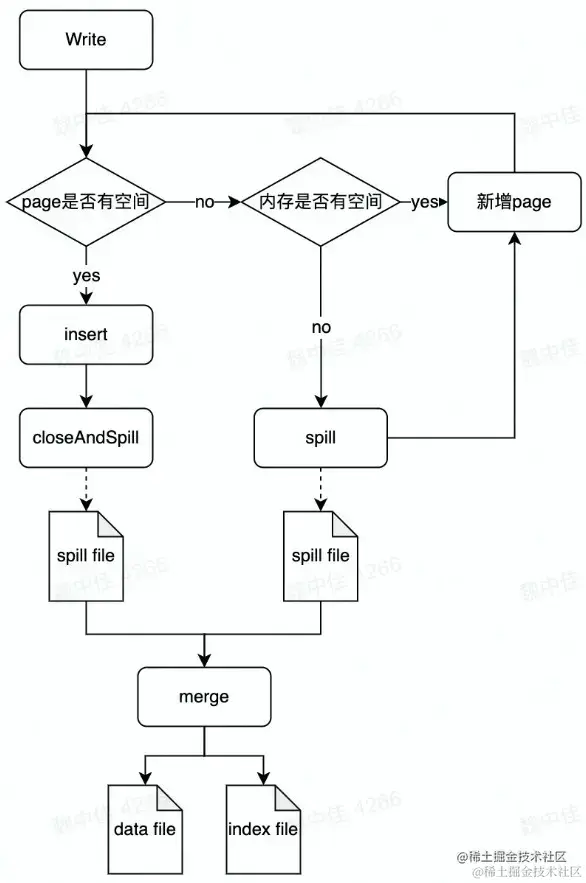

Writer实现- UnsafeShuffle Writer


特点：

  • 使用类似内存页储存序列化数据
  • 数据写入后不再反序列化

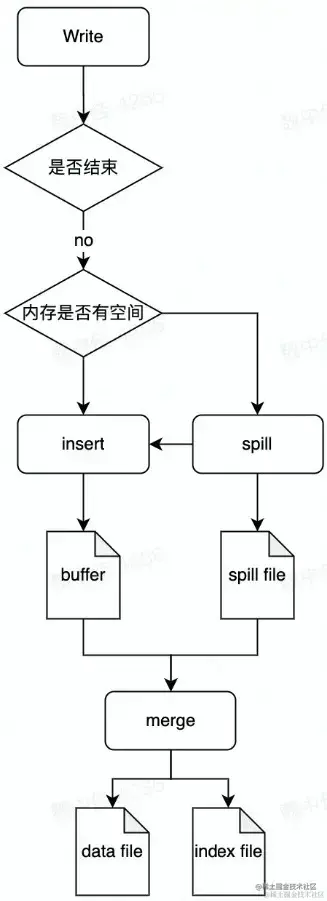

Writer FIЛ - SortShuffle Writer


特点：

  • 支持combine
  • 需要combine时，使用PartitionedAppendOnlyMap，本质是个HashTable
  • 不需要combine时PartitionedPairBuffer本质是个array

Reader实现 - 网络时序图

  • 使用基于netty的网络通信框架

  • 位置信息记录在MapOutputTracker中

  • 主要会发送两种类型的请求

    • OpenBlocks请求
    • Chunk清求或Stream请求

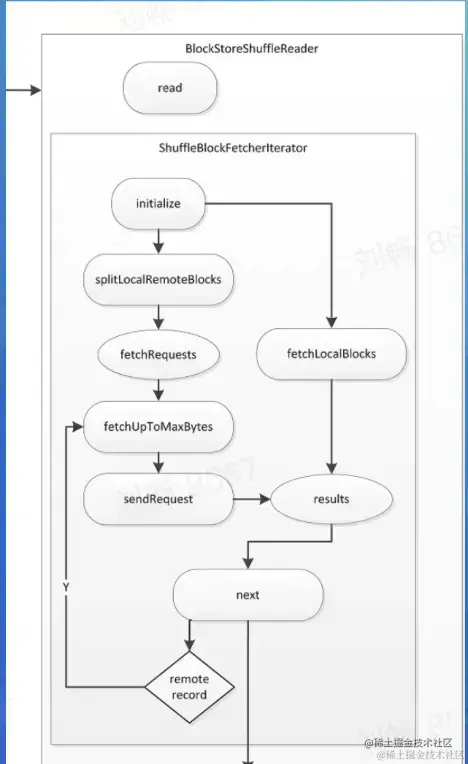

Reader 实现 - ShuffleBlockFetchIterator

  • 区分local和remote节省网络消耗

  • 防止 OOM

    • maxBytesInFlight
    • maxReqsInFlight
    • maxBlocksInFlightPer Address
    • maxReqSizeShuffleToMem
    • maxAttemptsOnNettyOOM

截屏2022-07-31 14.07.30.png

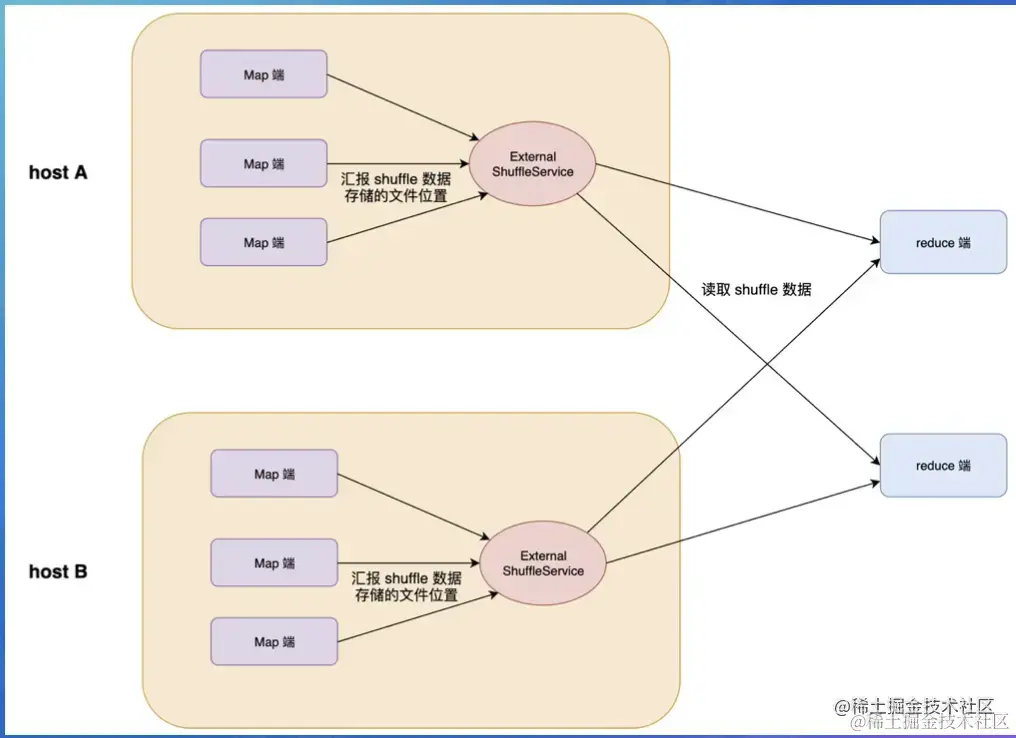

Read 实现 - External Shuffle Service

ESS作为一个存在于每个节点上的agent为所有Shuffle Reader提供服务，从而优化了Spark作业的资源利用率，MapTask在运行结束后可以正常退出。

截屏2022-07-31 14.08.52.png

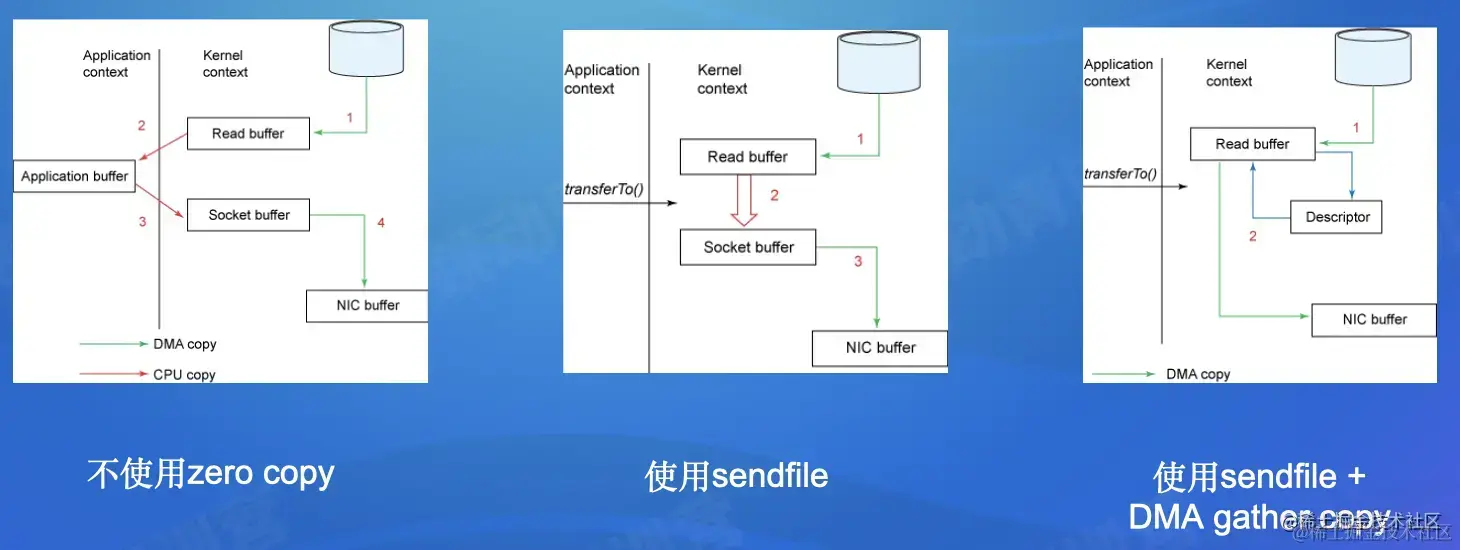

Shuffle优化使用的技术Zero Copy

截屏2022-07-31 14.09.39.png

Shuffle优化使用的技术: Netty Zero Copy

  • 可堆外内存，避免JVM堆内存到堆外内存的数据拷贝。
  • CompositeByteBuf 、Unpooled. wrappedBuffer、ByteBuf.slice ，可以合并、包装、切分数组，避免发生内存拷贝
  • Netty 使用FileRegion实现文件传输，FileRegion 底层封装了FileChannel#transferTo() 方法，可以将文件缓冲区的数据直接传输到目标Channel,避免内核缓冲区和用户态缓冲区之间的数据拷贝

常见问题

  • 数据存储在本地磁盘，没有备份
  • IO并发：大量RPC请求（M*R）
  • IO吞吐：随机读、写放大（3X）
  • GC频繁，影响NodeManager

4.Push Shuffle

为什么需要Push Shuffle ?

▪️ Avg IO size太小，造成了大量的随机IO，严重影响磁盘的吞吐

▪️ M*R次读请求，造成大量的网络连接，影响稳定性

Push Shuffle的实现

  • Facebook：cosco
  • Linkdin：magnet
  • Uber：Zeus
  • Alibaba：RSS
  • Tencent：FireStorm
  • Bytedance：CSS
  • Spark3.2：push based shuffle

Magnet实现原理

  • Spark driver组件，协调整体的shuffle操作
  • map任务的shuffle writer过程完成后，增加了-个额外的操作push. merge,将数据复制一份推到远程shuffle服务上
  • magnet shuffle service是一个强化版的ESS。将隶属于同一个shuffle partition的block,会在远程传输到magnet后被merge到一个文件中
  • reduce任务从magnet shuffle service接收合并好的shuffle数据
  • bitmap:存储已merge的mapper id,防止重复merge
  • position offset:如果本次block没有正常merge,可以恢复到上一个block的位置
  • currentMapld:标识当前正在append的block,保证不同mapper 的block能依次append
