1 从模式与主模式
1.1 触发源TS 及从模式选择
1.2 主模式选择
2 外部时钟模式 1
2.1 外部时钟模式1理论
- 对于外部时钟模式 1，触发信号接到 TRGI 引脚给外部时钟模式 1 以后，还需要配置
TIMx_SMCR 寄存器的SMS[2:0]位= 0111 来
配置从模式为外部时钟模式 1。 - 触发输入源有很多，可以来自内部触发 ITRx（x 等于 0~4）、边沿检测器 TI1F_ED、
滤波后的定时器输入1（TI1FP1）、滤波后的定时器输入 2（TI2FP2）、外部触发输入（ETRF）中的某 一个。其中 ITRx 可由内部其他定时器产生信号，即使用一个定时器作为另一个定时器的预分 频器，提供触发信号的定时器工作于主模式，接受触发信号的定时器工作于从模式。

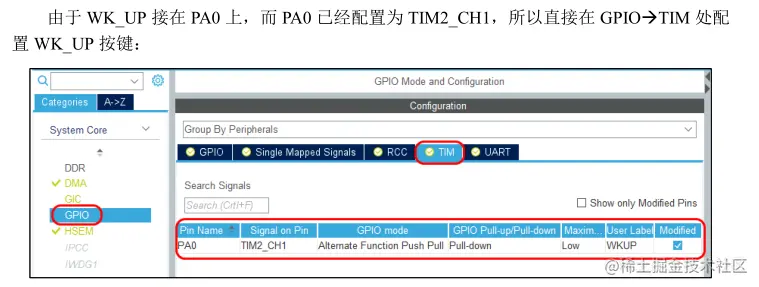

2.2 外部时钟模式1-CUBEMX
2.3 WAKEUP按键脉冲计数
使用 TIM2 的通道 1 作为外部时钟输入引脚，此引脚上接的是按键WK_UP，此按键是高电平有效，按下以后，会给 PA0 提供一个高电平脉冲作为定时器的计数器时钟，每按下 一次按键产生一次高电平脉冲，计数器加一，这时定时器就工作在从模式。- 关于定时器的主从模式该怎么理解？定时器都可以通过外部信号触发而启动计数，还可以 通过另外一个定时器的某种 TRGO 信号（包括复位，使能，更新，比较脉冲等 TRGO 信号）触 发启动计数。像这样通过一个定时器触发另一个定时器，发出触发信号的定时器工作于主模式， 接受触发信号而启动的定时器工作于从模式。

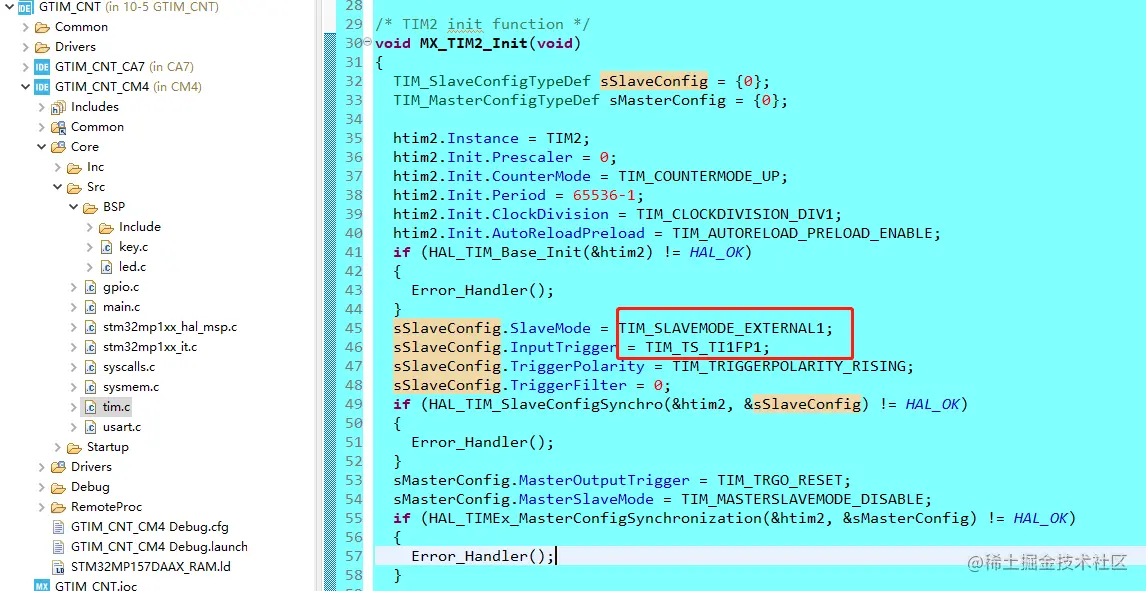

- time.c->MX_TIM2_Init

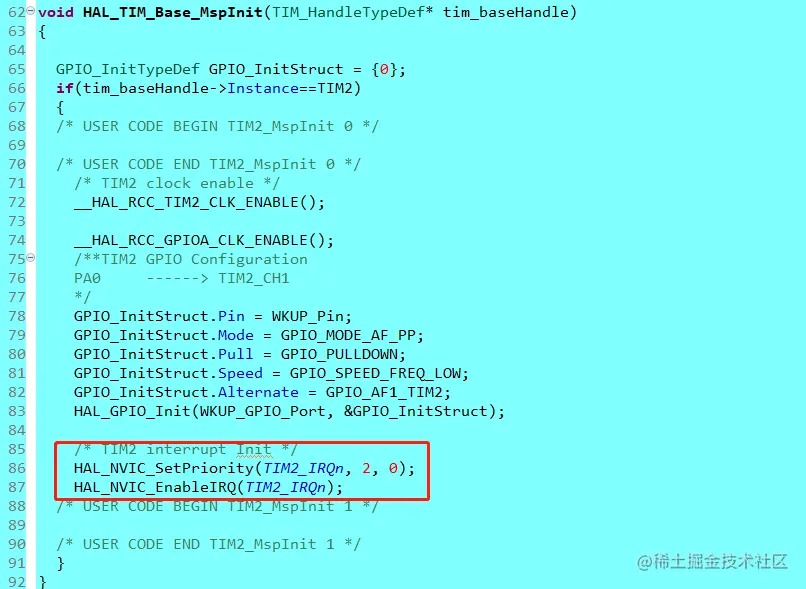

- time.c->HAL_TIM_Base_MspInit
- time.c->gtim_get_count/gtim_restart
- time.c->HAL_TIM_PeriodElapsedCallback

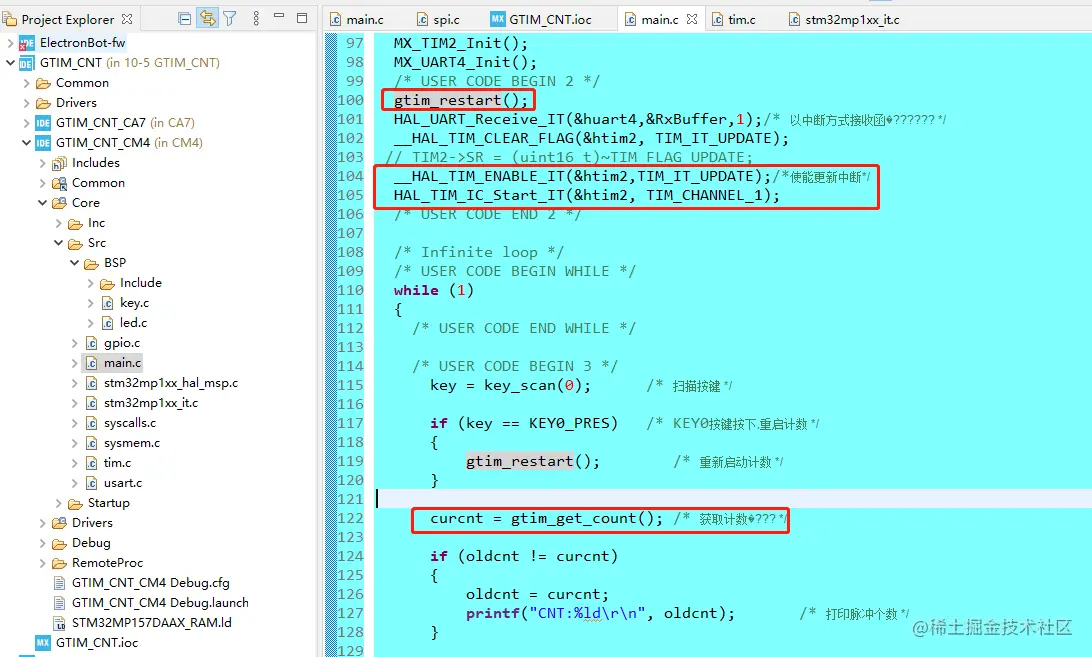

2.4 主函数显示计数
