大数据 Shuffle 原理与实践 | 青训营笔记

yuanyuan123
111 阅读4分钟

这是我参与「第四届青训营 -大数据场」笔记创作活动的第8篇笔记

本文已参与「新人创作礼」活动， 一起开启掘金创作之路。

Shuffle算子

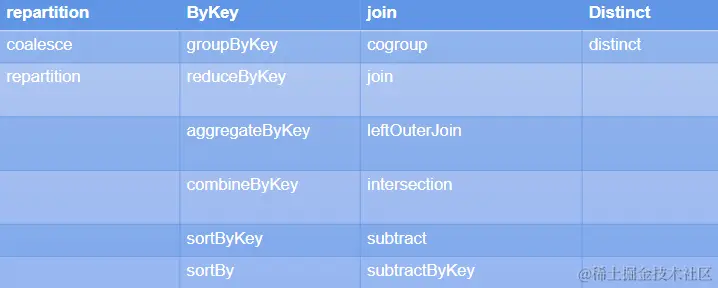

Spark中会产生Shuffle的算子大概可以分为4类


Spark中对shuffle的抽象

  1. 窄依赖：父RDD的每个分片至多被子RDD中的一个分片所依赖
  2. 宽依赖：父RDD中的分片可能被子RDD中的多个分片所依赖

算子内部的依赖关系

Shuffle Dependency

  1. 构造：

    1. A single key-value pair RDD

    2. partitioner:

      1. numberPartitions接口
      2. getPartition接口

    3. serializer

    4. keyOrdering

    5. aggregator

      1. createCombiner：只有一个value的时候初始化的方法
      2. mergeValue：合并一个value到Aggregator
      3. mergeCombiners：合并两个Aggregator

    6. mapSideCombine

Shuffle过程

触发流程

  1. Collect Action：
  2. SubmitJob：
  3. GetDependencies：
  4. RegisterShuffle：

Shuffle Handle的创建

Register Shuffle做的最重要的事情是根据不同条件创建不同的Shuffle Handle

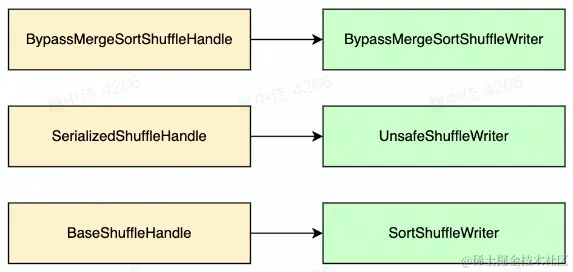

Shuffle Handle与Shuffle Writer的对用关系


BypassMergeSortShuffleWriter实现细节

BypassMergeSortShuffleWriter和Hash Shuffle中的HashShuffleWriter实现基本一致， 唯一的区别在于，map端的多个输出文件会被汇总为一个文件。 所有分区的数据会合并为同一个文件，会生成一个索引文件，是为了索引到每个分区的起始地址，可以随机 access 某个partition的所有数据。


但是需要注意的是，这种方式不宜有太多分区，因为过程中会并发打开所有分区对应的临时文件，会对文件系统造成很大的压力。

具体实现就是给每个分区分配一个临时文件，对每个 record的key 使用分区器（模式是hash，如果用户自定义就使用自定义的分区器）找到对应分区的输出文件句柄，直接写入文件，没有在内存中使用 buffer。 最后copyStream方法把所有的临时分区文件拷贝到最终的输出文件中，并且记录每个分区的文件起始写入位置，把这些位置数据写入索引文件中。

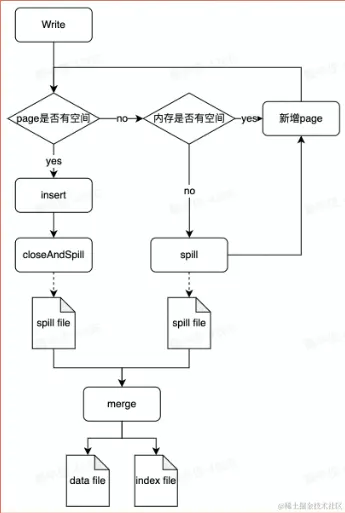

UnsafeShuffleWriter实现细节


  1. 将record进行分区并序列化后插入sorter。
  2. 将record进行排序，并在排序完成后写入磁盘文件作为spill file，再将多个spill file合并成一个输出文件。
@Override
  public void write(scala.collection.Iterator<Product2<K, V>> records) throws IOException {
    // Keep track of success so we know if we encountered an exception
    // We do this rather than a standard try/catch/re-throw to handle
    // generic throwables.
    boolean success = false;
    try {
      //将record进行分区并序列化后插入sorter
      while (records.hasNext()) {
        insertRecordIntoSorter(records.next());
      }
      //将record进行排序，并在排序完成后写入磁盘文件作为spill file，再将多个spill file合并成一个输出文件。
      closeAndWriteOutput();
      success = true;
    } finally {
      if (sorter != null) {
        try {
          sorter.cleanupResources();
        } catch (Exception e) {
          // Only throw this error if we won't be masking another
          // error.
          if (success) {
            throw e;
          } else {
            logger.error("In addition to a failure during writing, we failed during " +
                         "cleanup.", e);
          }
        }
      }
    }
  }

SortShuffleWriter实现细节


SortShuffleWriter实现过程

  1. 首先无法对map输出进行写出优化时（Serialized或者BypassMergeSort），匹配到SortShuffleWriter。
  2. 调用SortShuffleWriter的write方法开始写出准备。
  3. 创建ExternalSorter对map输出进行排序及合并写出到磁盘。
  4. 写出索引文件（记录分区在对应磁盘文件中的Segment偏移）。

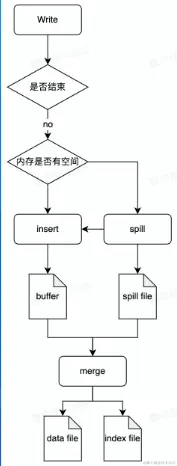

SortShuffleWriter在写入时，会根据是否有mapSideCombine选择使用不同的数据结构来进行排序。有mapSideCombine，那么采取map或buffer。

归并排序分为两个阶段，第一阶段是分片输出有序文件，第二阶段是归并输出整体有序文件。

Reader实现

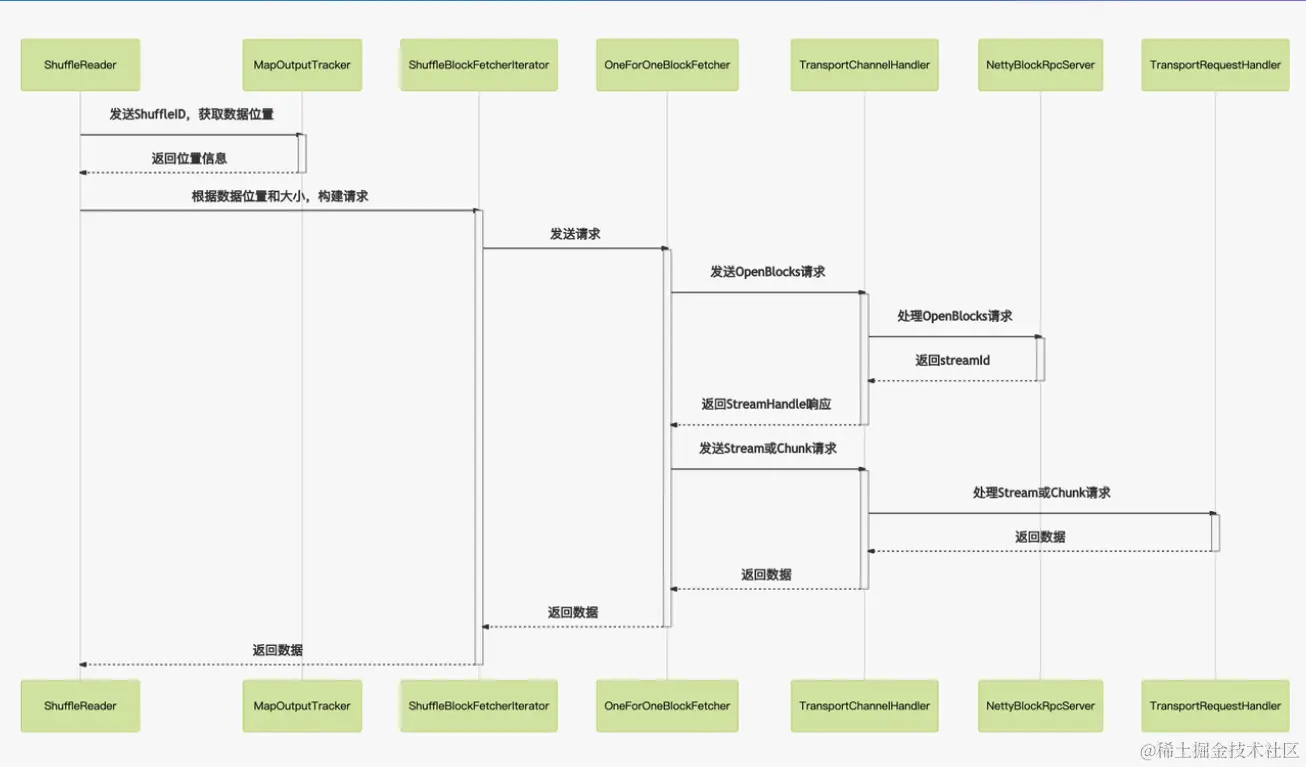

网络时序图


使用基于netty的网络通信框架

位置信息记录在MapOutputTrack中

主要会发送两种类型的请求：openBlocks请求、Chunk请求或Stream请求

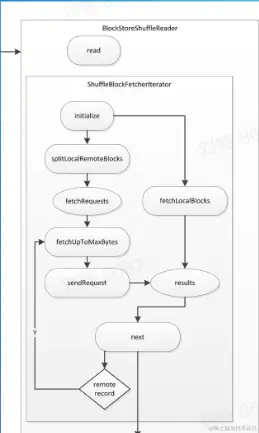

ShuffleBlockFetchIterator


区分local和remote节省网络消耗

详解见[：]([SPARK][CORE] 面试问题之 Shuffle reader 的细枝末节 （下） - 知乎 (zhihu.com))

External Shuffle Service

ESS作为一个存在于每个节点上的agent为所有Shuffle Reader提供服务，从而优化了Spark作业的资源利用率，MapTask在运行结束后可以正常退出

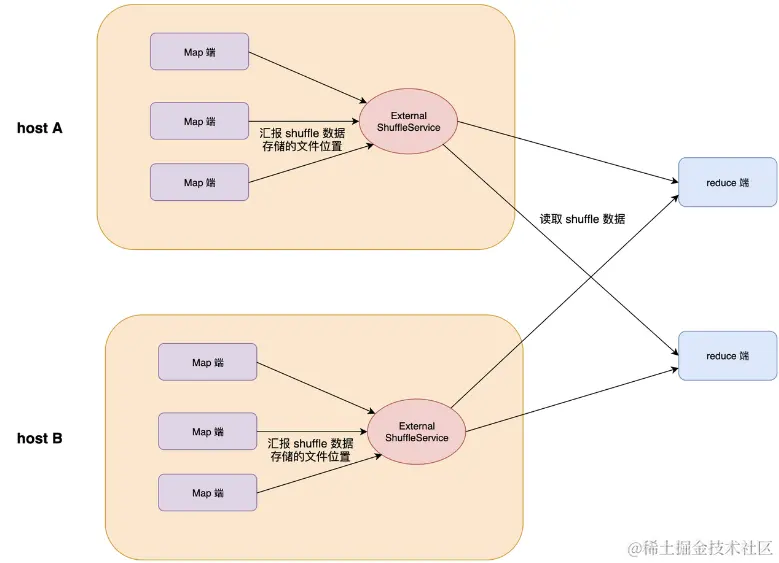

下图展示了一个 shuffle 操作，有两台主机分别运行了三个 Map 节点。Map 节点生成完 shuffle 数据后，会将数据的文件路径告诉给 ExternalShuffleService。之后的 Reduce 节点读取数据，就只和 ExternalShuffleService 交互。


Shuffle 优化使用的技术

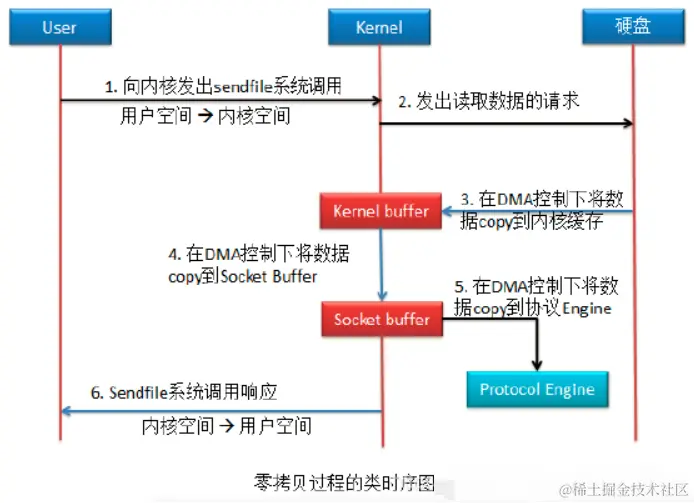

Zero Copy

零拷贝指的是，从一个存储区域到另一个存储区域的copy任务没有CPU参与。零拷贝通常用于网络文件传输，以减少CPU消耗和内存带宽占用，减少用户空间（用户可以操作的内存缓存区域）与CPU内核空间（CPU可以操作的内存缓存区域及寄存器的拷贝过程，减少用户上下文（用户状态环境）与CPU内核上下文（CPU内核状态环境）间的切换，提高系统效率


Shuffle中合并文件、发送数据会用到zero copy
