大数据Shuffle 原理与实践 | 青训营笔记

这是我参与「第四届青训营 」笔记创作活动的的第8天

接着前面的内容，今天我们来探讨一下Shuffle原理

什么是Shuffle

在开源实践的MapReduce当中，存在Map，shuffle，Reduce三个阶段

我们将一整份数据拆分成多个块，在多个机器上运行，这样就提高处理效率，而这些块中，不同的数据有不同处理方式，Map负责将这些数据筛选出来，然后将筛选后的数据移动到指定位置执行，数据移动的过程就可以称为shuffle，处理完后再整合到一起的过程就可以称为reduce。

为什么Shuffle优化对性能非常重要

在Shuffle过程中，主要有以下可优化的空间:

• m*r次网络连接
• 大量数据移动
• 数据丢失分险
• 可能存在大量的排序操作
• 大量的数据序列化，反序列化。
• 数据压缩

可以看到，任何一项的优化空间都很大，因此对Shuffle就成了各个计算引擎优化的重点，同时在Spark中，Shuffle也是支撑Spark大数据处理的基石。

Shuffle算子

这里我们将Shuffle分为四类

1. repartition
2. bykey 聚合操作产生
3. join 通过join产生
4. distinst 可以理解成特殊的bykey 主要由以下组成:

算子产生shuffle要发生数据移动，这个过程在Spark中被抽象成宽，窄依赖也就是上一节课上所提到的。

宽依赖对应对象 ShuffleDependency，它被2个RDD创建，分别是CoGroupedRDD和ShuffledRDD，而这两个RDD，又通过cogroup操作或combine操作生成。

Shuffledependency构造

其中发挥重要作用的是Aggregator结构

• Aggregator

它把reduce中的工作拿到map上来做。它有3个方法:

• createcombiner：只有一个value的时候初始化方法
• mergevalue：合并一个value到Aggregator中
• mergecombiner 合并两个Aggregator

shuffle过程

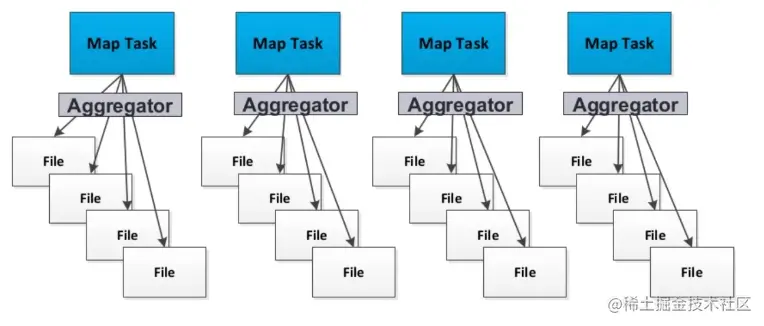

• 通过 Hash Shuffle写数据

但我们可以看出Hash shuffle写数据生成M x R个文件，这样生成的文件就太多了，文件太多情况会导致OM，所有我们引入了Sort Shuffle.

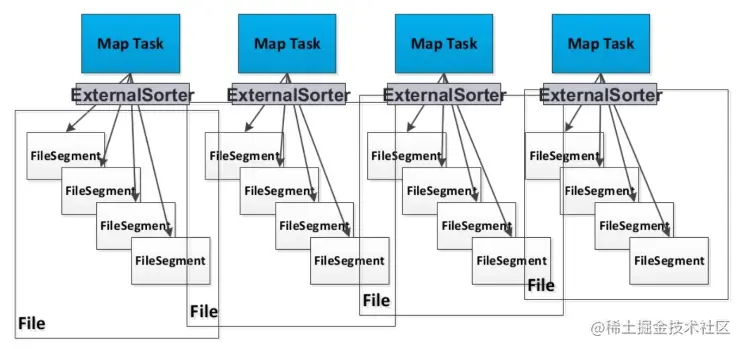

• 通过Sort shuffle写数据

这样做一个task只生成一个文件+index索引文件，大大减少了文件数目。

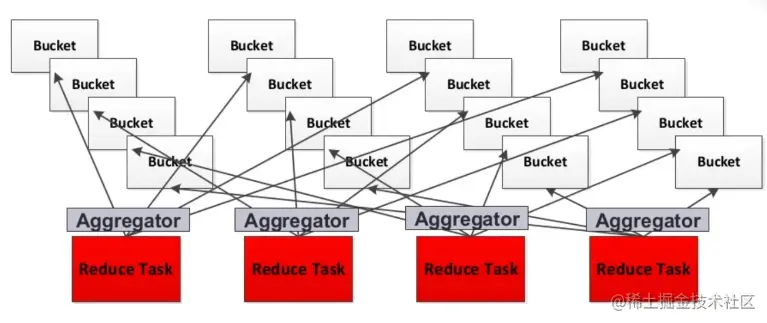

• 读数据

每个Reduce Task分别获取所有map task生成自己的片段。

Shuffle过程触发流程

graph LR
CollectAction --> SubmitJob --> GetDependencies --> RegisterShuffle

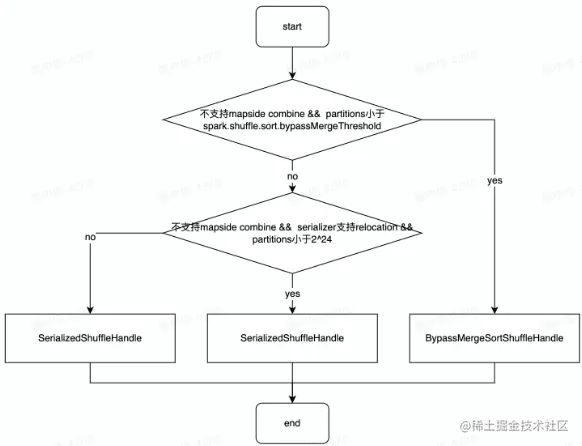

我们先来看一下Resigister Shuffle Resigister Shuffle做的事情 最重要就是创建了Shuffle handle，它根据不同场景创建不同Shuffle Handle，如下图:

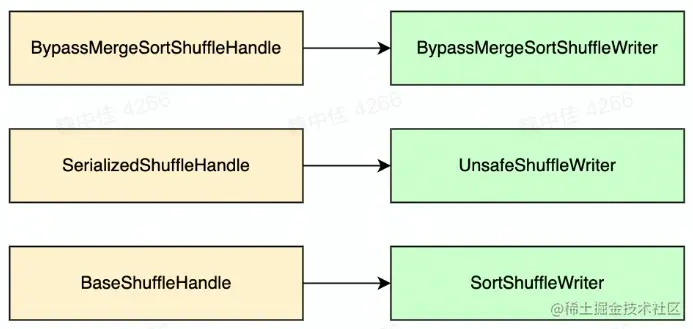

每一个Handle都有一个对应的Writer，如下：

我们来看一下每个Writer是如何实现的。

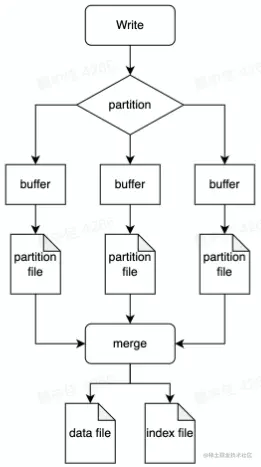

• BypassMergeSortShuffleWriter

他不需要排序，比较节省时间，但写操作时会打开大量文件，其中partition不能太多默认是200，merge运用到zero copy方案。

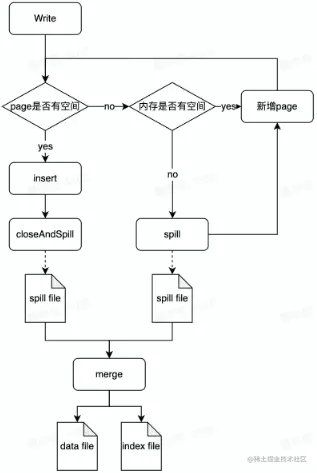

• UnsafeShuffleWriter

不同于上面的实现，这个Writer使用了堆外内存，所一是Unsafe的，使用内存页储存序列化数据，且数据写入后不再反序列化，就减少了序列化反序列化的开销。

说完Writer的实现，再来看一下Reader实现，在Reader中，只有一个方法实现。

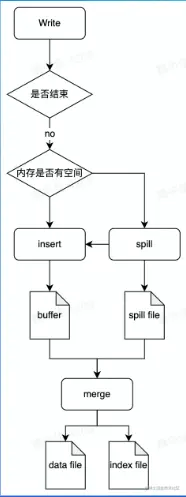

• SortShuffleWriter

它支持combine，在cmobine时，使用PartitionedAppendOnlyMap，本质上是一个HashTable，不需要Table是就相当与array。
