这是我参与「第四届青训营 」笔记创作活动的第2天

本节课的内容包括：

  1. 大数据处理引擎Spark介绍
  2. SparkCore原理解析
  3. SparkSQL原理解析
  4. 业界挑战与实践

1. 大数据处理引擎Spark介绍

image.png 关键特征：

  1. 多语言选择统一的方式处理数据
  2. 进行快速的SQL分析
  3. 大规模的数据科学(EDA)
  4. 对机器学习算法扩展到集群上

1.1 Spark运行架构和部署方式

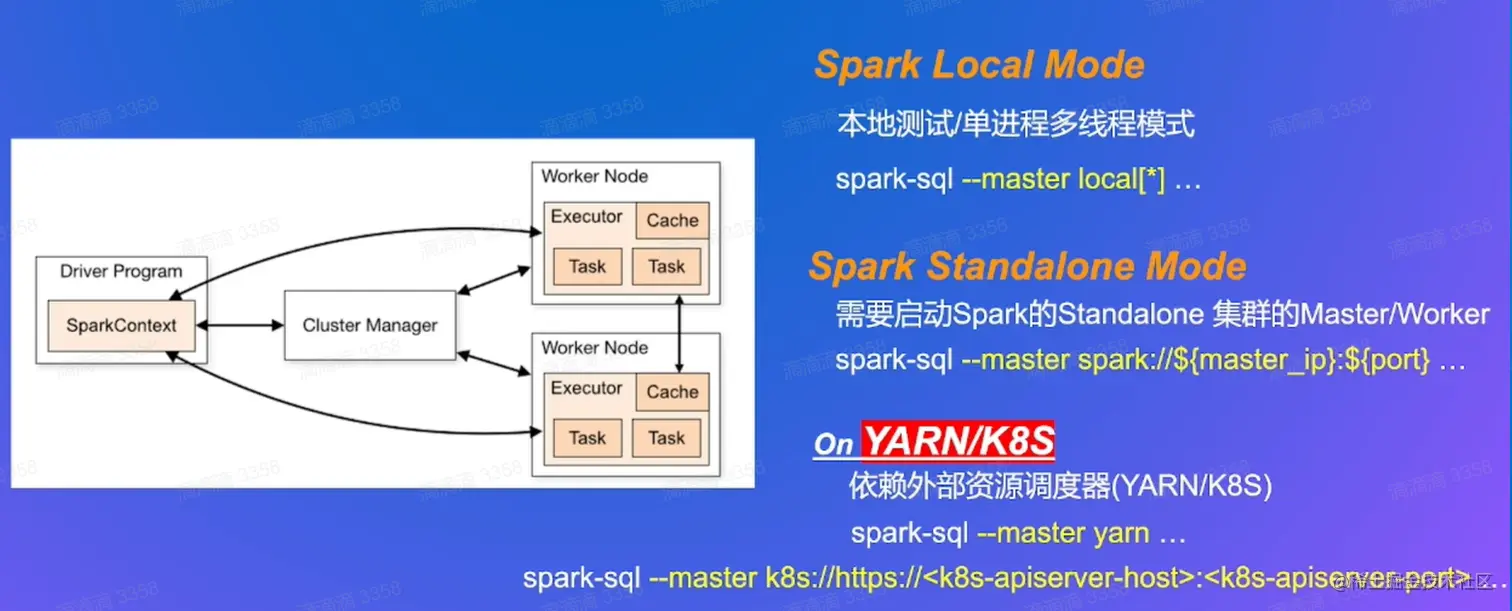

image.png 运行架构：
Cluster Manager： 集群管理器，控制集群，监控Worker节点，负责资源管理和调度
Worker Node： 从节点，yarn中称为Node Manager，负责控制计算节点，负责启动Executor和Task
Driver Program： 应用管理者，控制应用的执行
用户程序从提交到计算经历的过程： 用户创建SparkContext -> SparkContext连接Cluster Manager ->Cluster Manager 为任务分配计算资源并启动Executor -> Driver向Executor发送Task -> Executor下载Task配置和环境执行Task并将状态反馈给Driver -> Driver根据收到的状态进行状态更新直到Task执行完成或中断
部署方式：
Local Mode: 本地测试的单进程多线程模式
Standalone Mode: 带Master和Worker的模式
onYARN/K8S: 调度工作交给外部资源调度器

2.SparkCore原理解析

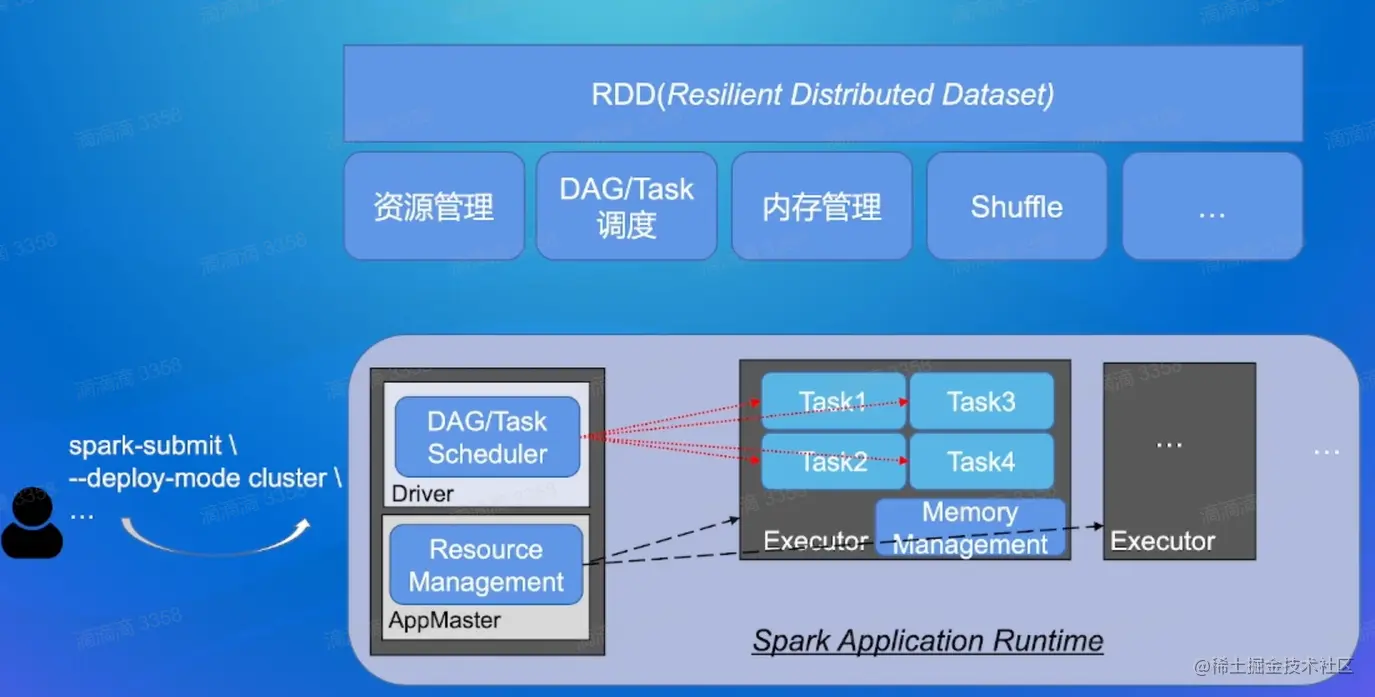

image.png submit命令提交->AppMaster管理资源->(Yarn下的AppMaster相当于Driver)Driver管理和分配Task

2.1 RDD介绍(容错的、可并行执行的分布式数据集):
image.png 特性：

  1. 分区列表(分区决定了并行计算的数量，创建RDD的时候可以指定分区)
  2. Compute(RDD实现的函数给不同的Partition进行计算)
  3. Dependencies(RDD转换形成的前后依赖关系)
  4. Partitioner(基于HASH和位置的分区器)
  5. PreferredLocations(分区具有的优先位置列表，移动数据不如移动计算，更快的进行计算)

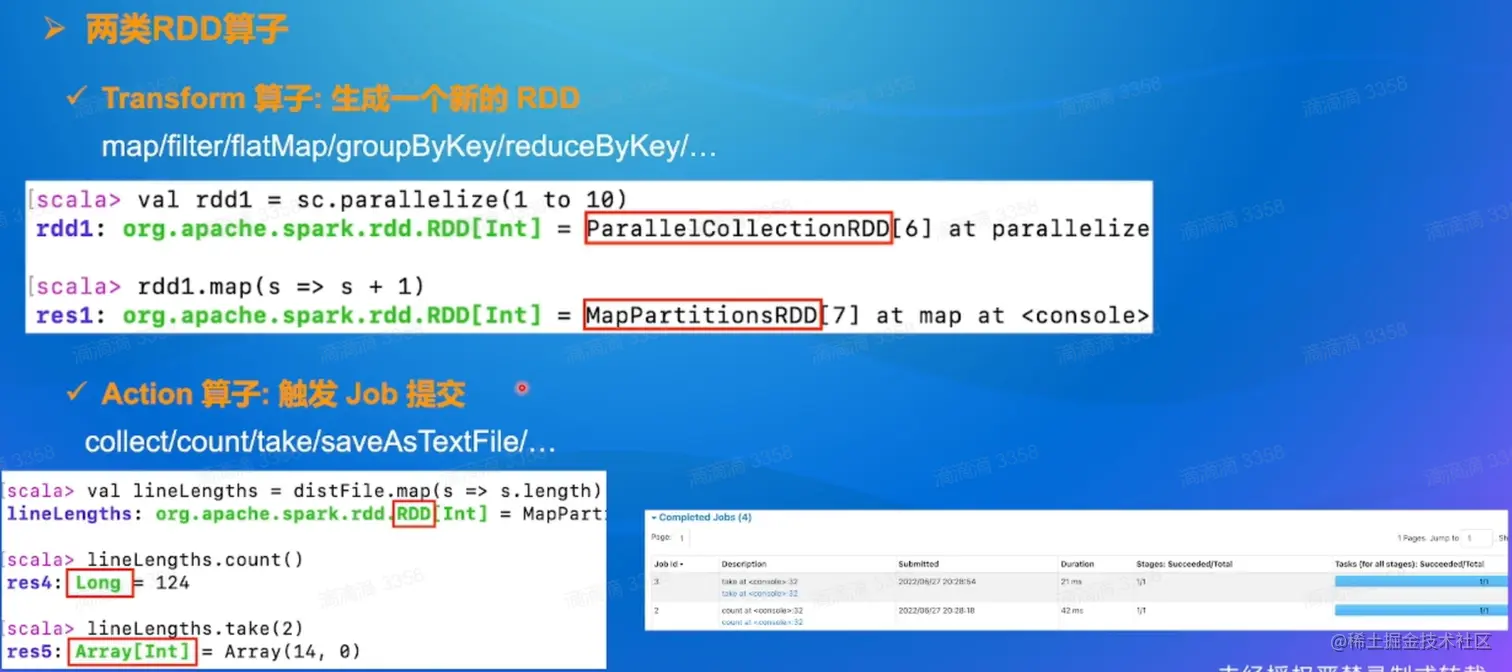

2.2 RDD算子

2.3 RDD依赖
比如map操作可以在一个节点完成，不需要多个节点的数据传输，对应窄依赖，而groupBy操作设计到数据的重分发shuffle，而宽依赖产生对应的shuffle操作。 如果发生节点故障，窄依赖比如map操作对应一个父RDD分区进行重算，而宽依赖可能所有的父RDD分区都要进行重算，可以设置检查点存储数据。 image.png image.png

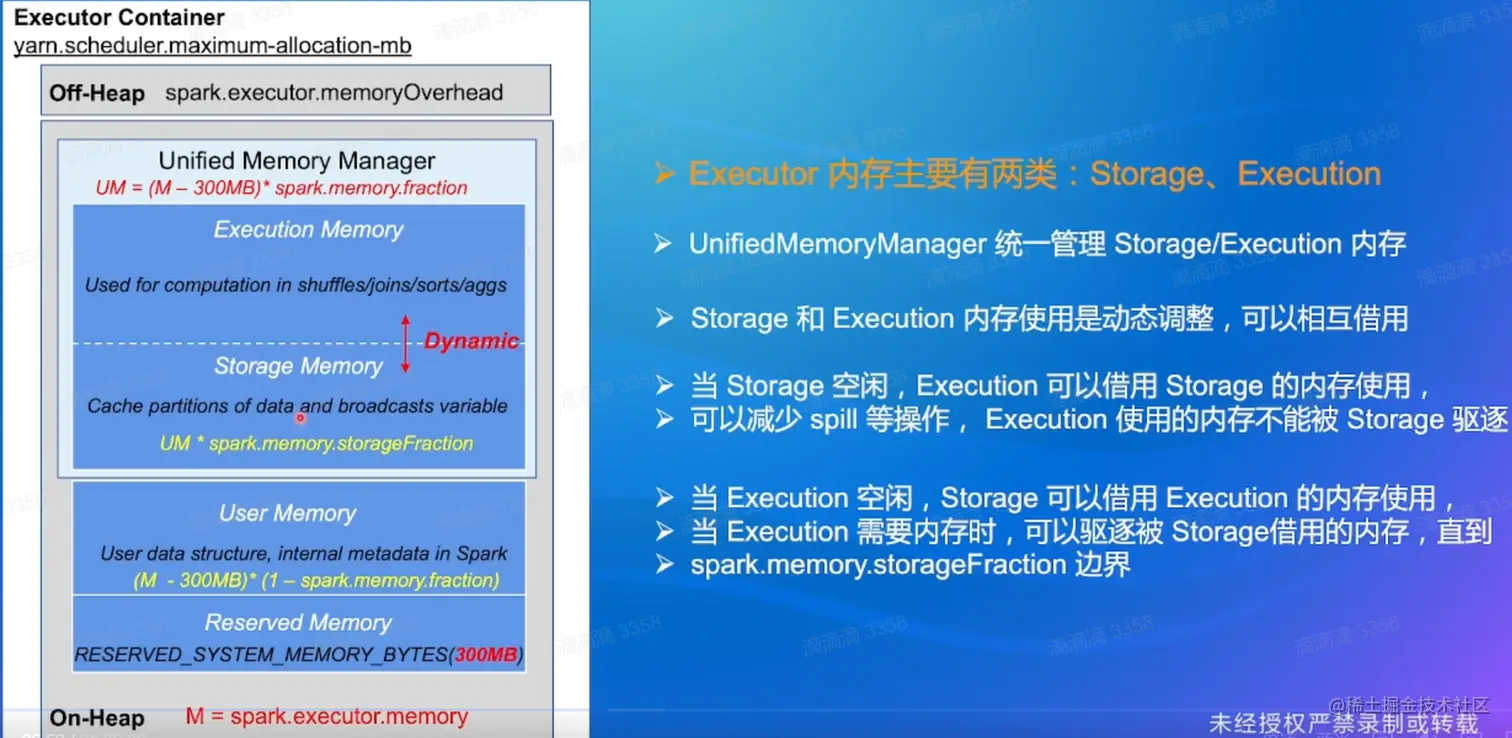

2.4 Spark内存和Shuffle机制 image.png 主要两种内存：

  1. Execution Memory(执行内存)：Shuffle进行占用的内存
  2. Storage Memory(存储内存)：缓存RDD数据或者广播数据

两种内存之间可以相互借用

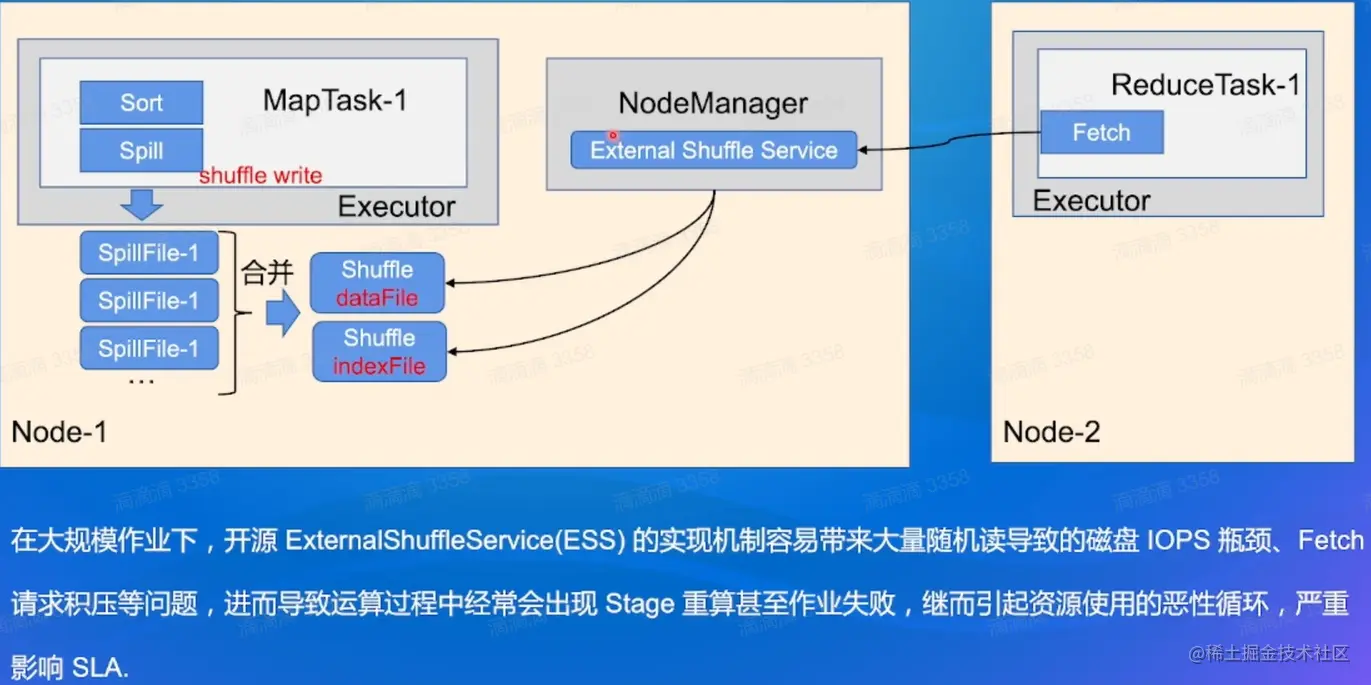

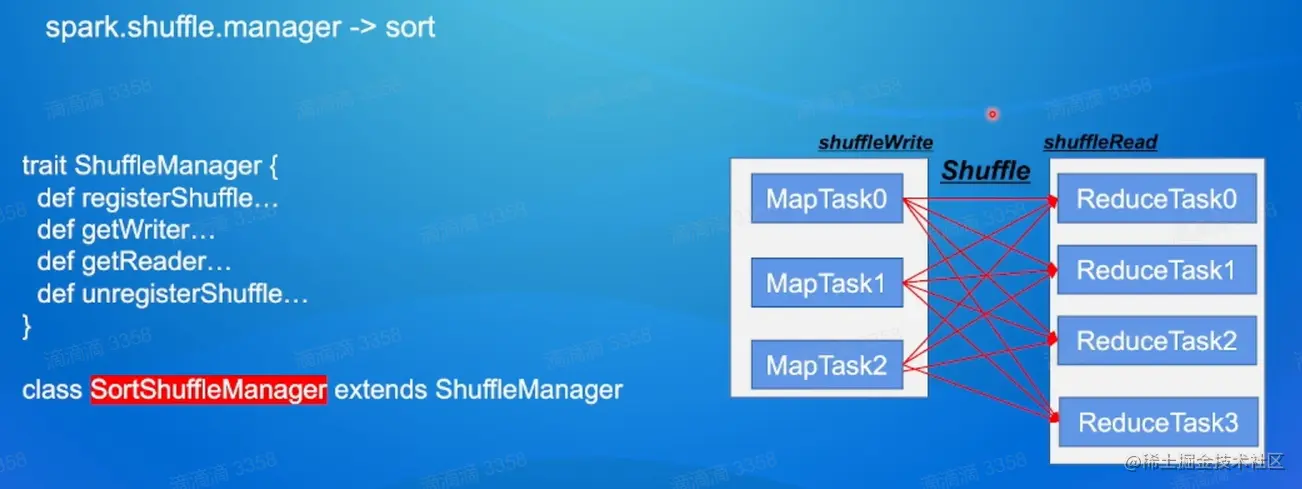

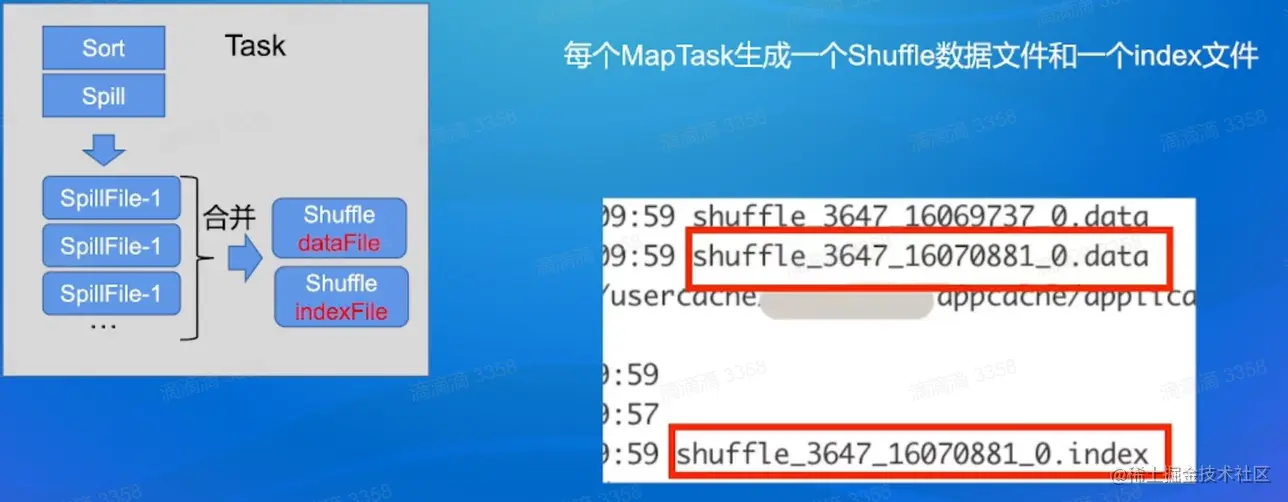

image.png 上一个Stage计算会得到dataFile和indexFile，下一个Stage会根据indexFile找到对应的数据

3.SparkSQL原理解析

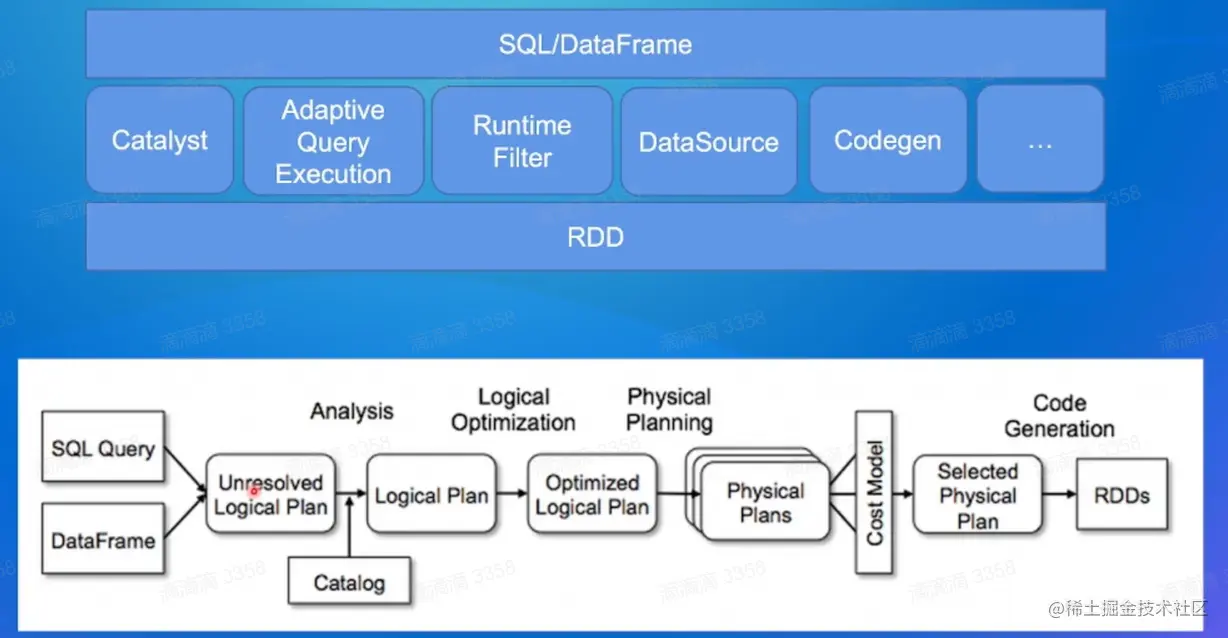

image.png SQL + DF -> 抽象语法树 ->(Analysis)遍历节点进行数据类型绑定 -> 解析完成的逻辑计划 -> 第一节课讲的优化策略(RBO规则和CBO代价) -> 优化后的逻辑计划 -> 选择最佳物理执行计划 -> 实现
3.1 Catalyst优化器：

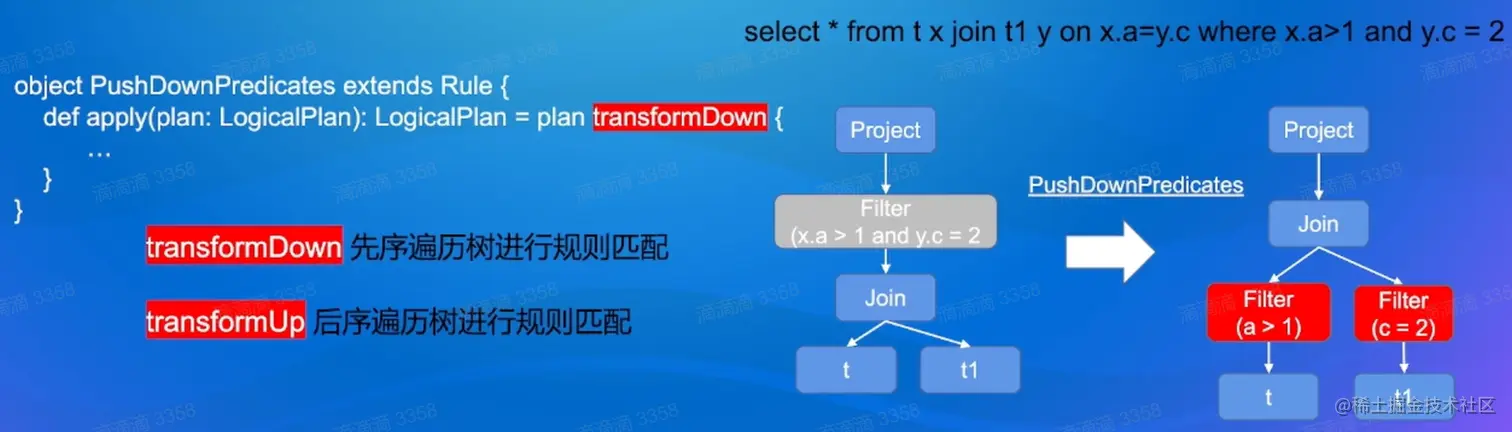

RBO： image.png image.png CBO：
依赖数据库的对象信息统计

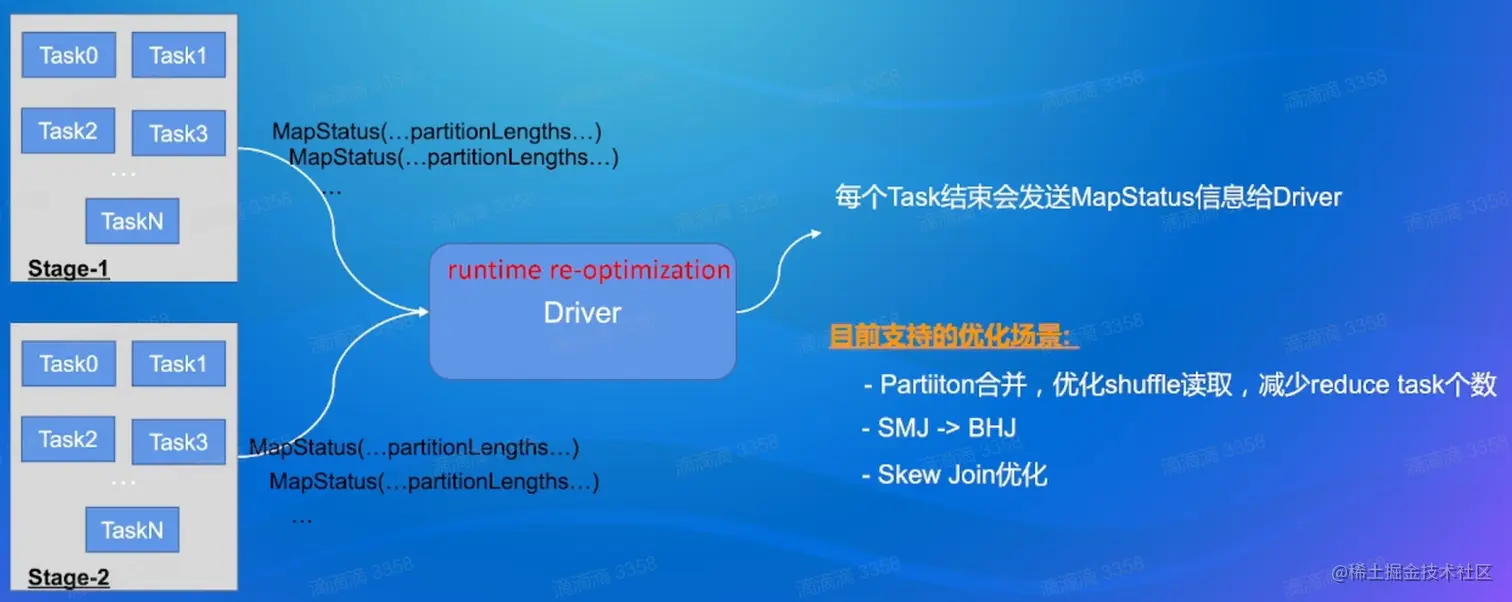

统计信息在估算过程中过时了，会产生负面效果，所以在spark3.0中新增了Adaptive Query Execution(AQE) image.png 根据已经完成的计划的真实节点进行统计来进行优化
支持的优化场景：

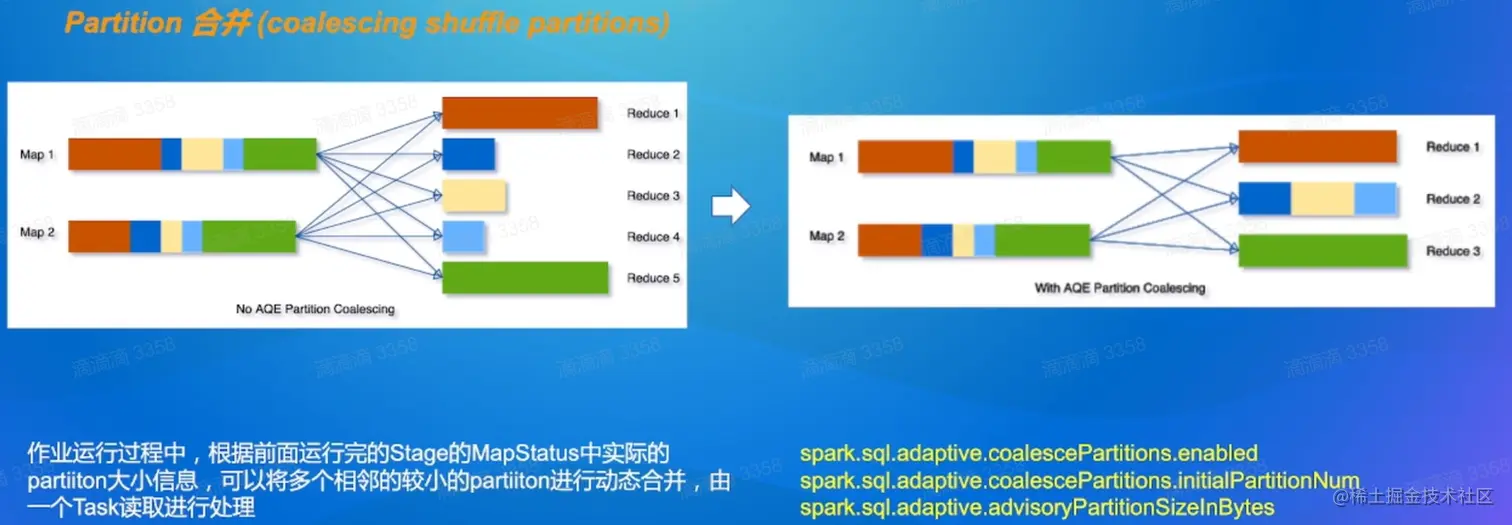

  1. Partition合并：
    image.png 图中将5个task变成了3个task提高了性能

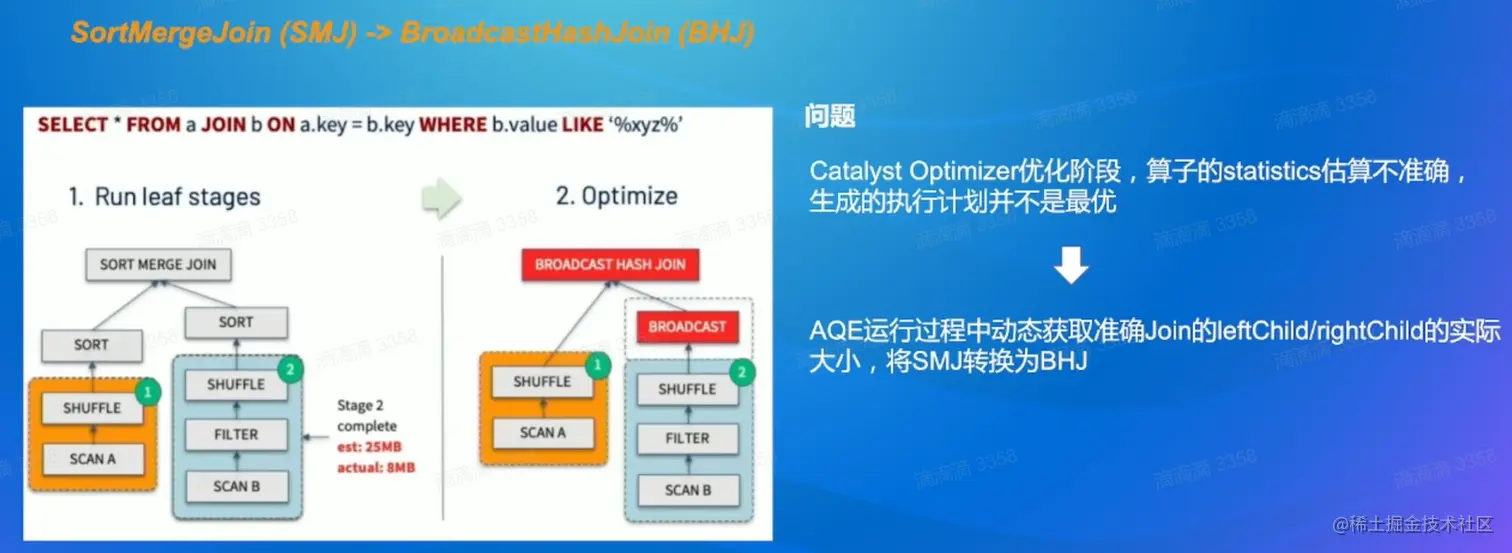

  2. SMJ -> BHJ image.png 小表的filter降低了数据量可以切换到BHJ进行处理

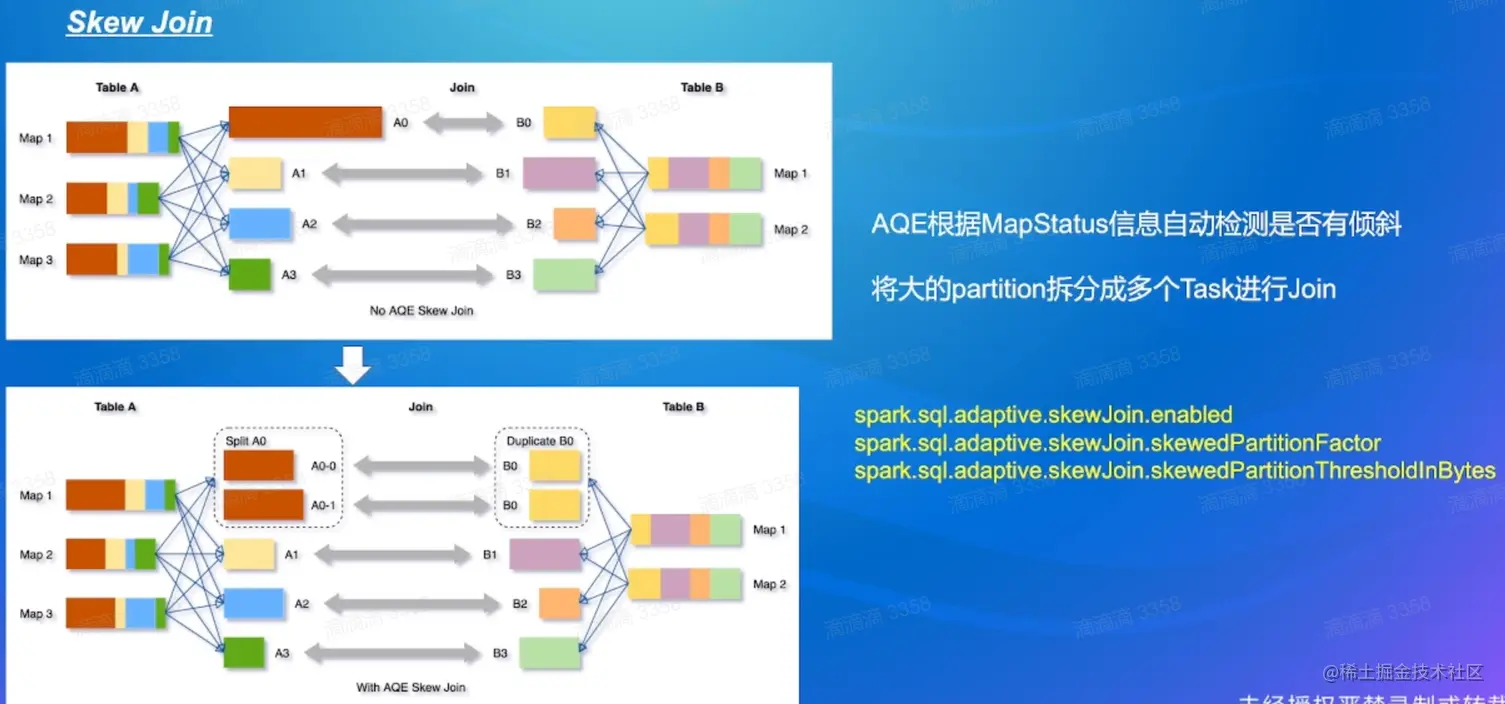

  3. Skew Join
    将大的分区进行拆分， 从A0 Join B0 - > A00 Join B0 + A01 Join B0

针对Join的优化(3.1版本引进) Runtime Filter

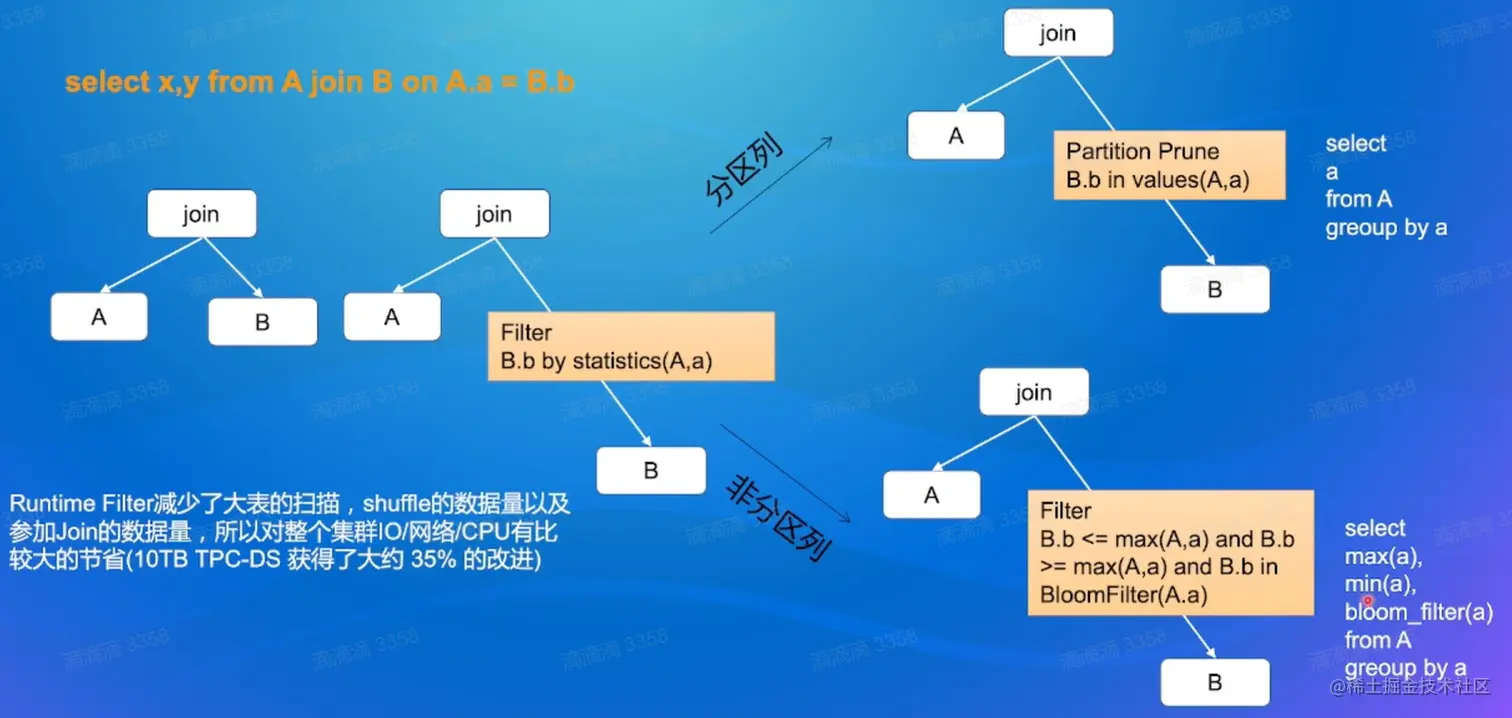

image.png 比如图中的A和B的Join，通过获取A的相关信息对B进行过滤可以减少Join的数据量，提高性能

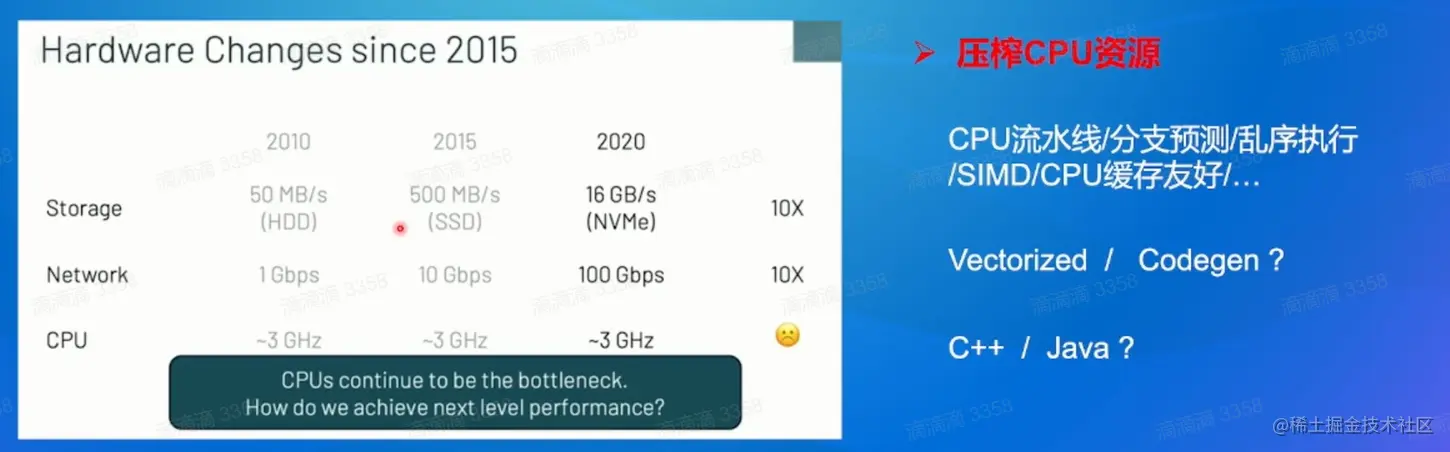

3.2 Codegen(通过提高CPU利用率让任务更快完成)

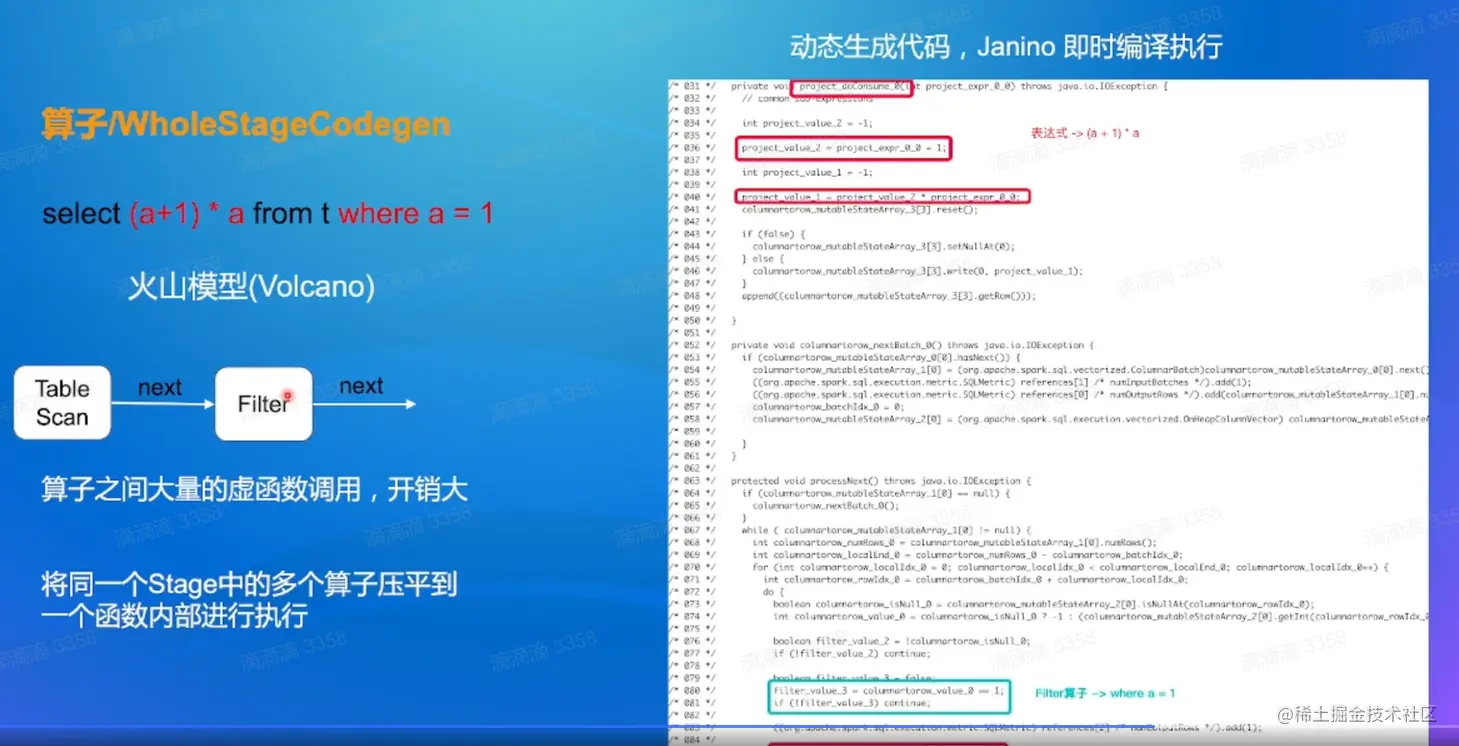

  1. 表达式的Codegen image.png 2. WholeStageCodegen

4. 业界挑战

1.shuffle稳定性问题
image.png 2. SQL执行性能问题
