这是参加青训营的第七天。了解并理解认识到了大数据用shuffle原理以及实践应用

一、 shuffle概述

  • Mapreduce

    • 《MapReduce:Simplified Data Processing on Large Clusters》

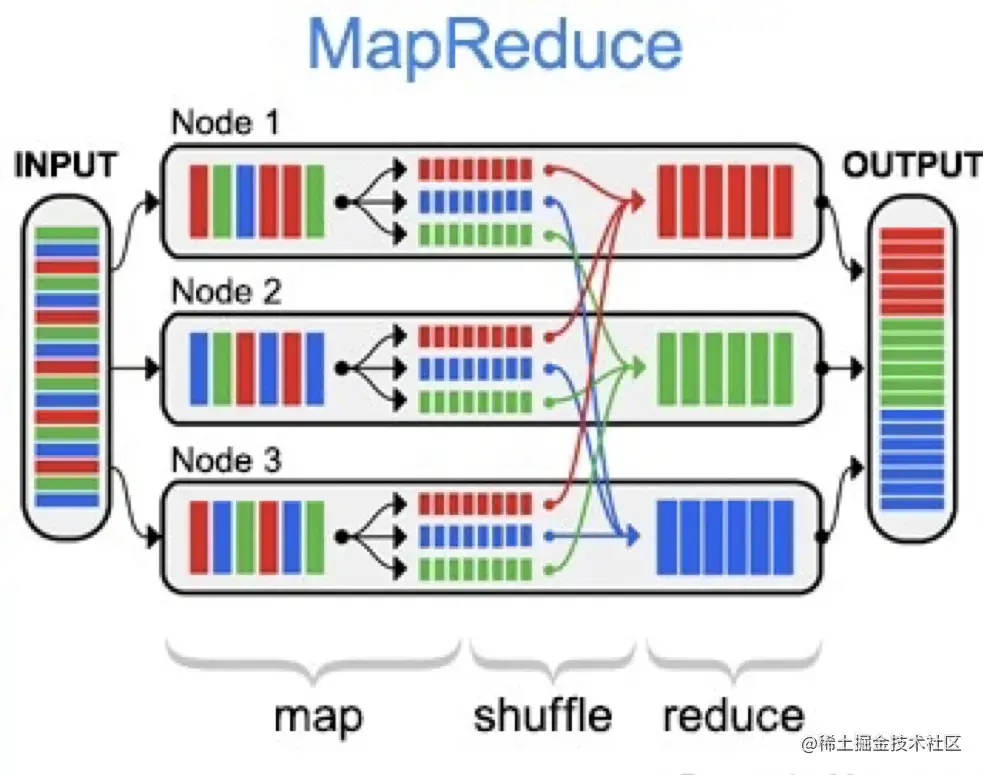

  • 经典shuffle过程

    • map阶段
    • shuffle阶段
    • reduce阶段

  • 为什么shuffle如此重要

    • 数据shuffle表示了不同分区数据交换的过程，不同的shuffle策略性能差异较大。目前在各个引擎中shuffle都是优化的重点，在spark框架中，shuffle是支撑spark进行大规模复杂数据处理的基石。

二、shuffle算子

  • 常见的触发shuffle的算子

    • repartition

      • coalesce、repartition

    • ByKey

      • groupByKey、reduceByKey、aggregateByKey、combineByKey、sortByKeysortBy

    • Join

      • cogroup、join
  • 算子使用例子
val text = sc.textFile("mytextfile.txt")
val counts = text
  .flatMap(line => line.split(" "))
  .map(word => (word,1))
  .reduceByKey(_+_)
counts.collect
复制代码

  • Shuffle Dependency

    • 创建会产生shuffle的RDD时，RDD会创建Shuffle Dependency来描述Shuffle相关的信息

    • 构造函数

      • A single key-value pair RDD, i.e. RDD[Product2[K, V]],
      • Partitioner (available as partitioner property),
      • Serializer,
      • Optional key ordering (of Scala’s scala.math.Ordering type),
      • Optional Aggregator,
      • mapSideCombine flag which is disabled (i.e. false) by default.

  • Partitioner

    • 用来将record映射到具体的partition的方法

    • 接口

      • numberPartitions
      • getPartition

  • Aggregator

    • 在map侧合并部分record的函数

    • 接口

      • createCombiner：只有一个value的时候初始化的方法
      • mergeValue：合并一个value到Aggregator中
      • mergeCombiners：合并两个Aggregator

三、 shuffle过程

  • spark中的shuffle变迁过程

    • HashShuffle

      • 优点：不需要排序
      • 缺点：打开，创建的文件过多

    • SortShuffle

      • 优点：打开的文件少、支持map-side combine
      • 缺点：需要排序

    • TungstenSortShuffle

      • 优点：更快的排序效率，更高的内存利用效率
      • 缺点：不支持map-side combine

  • Register Shuffle

    • 由action算子触发DAG Scheduler进行shuffle register
    • Shuffle Register会根据不同的条件决定注册不同的ShuffleHandle

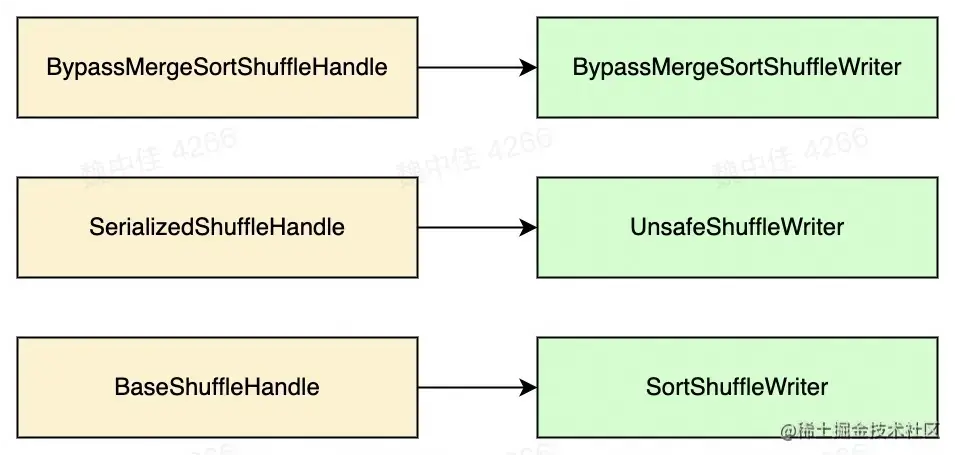

  • 三种ShuffleHandle对应了三种不同的ShuffleWriter的实现

    • BypassMergeSortShuffleWriter：HashShuffle
    • UnsafeShuffleWriter：TunstonShuffle
    • SortSHuffleWriter：SortShuffle

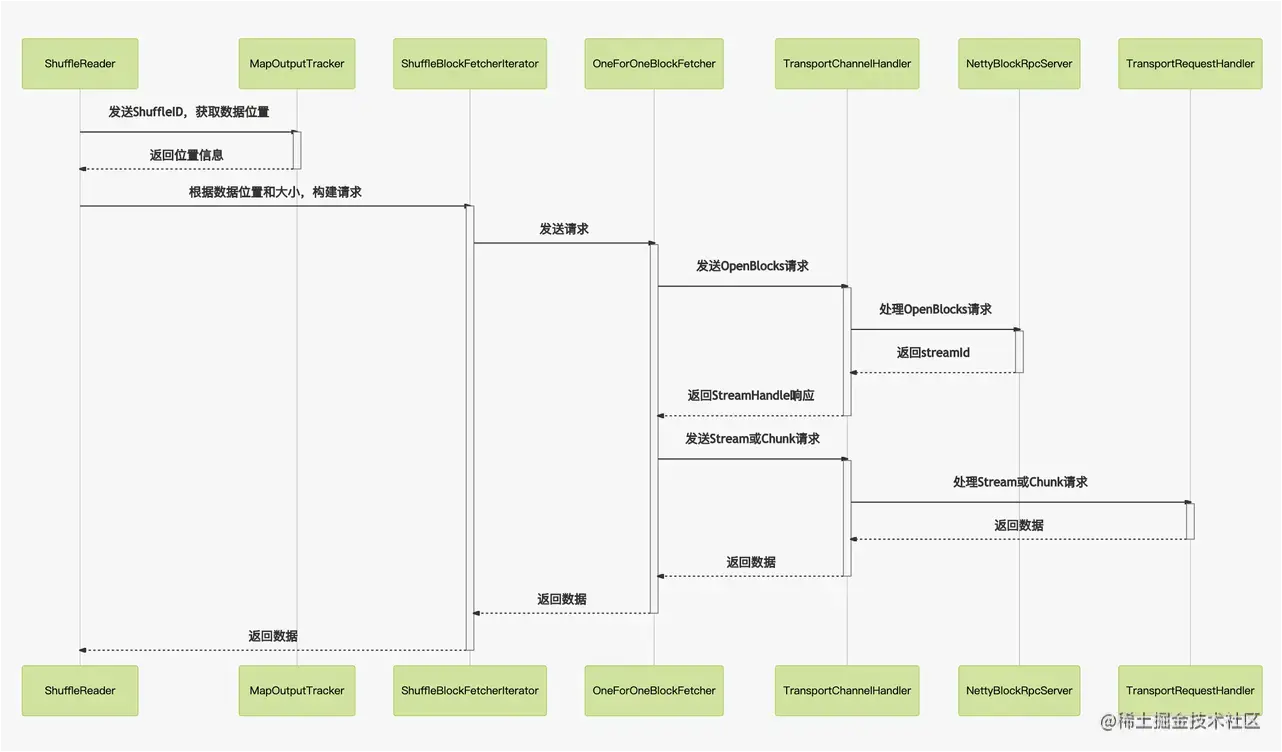

  • ShuffleReader网络请求流程

使用netty作为网络框架提供网络服务，并接受reducetask的fetch请求

首先发起openBlocks请求获得streamId，然后再处理stream或者chunk请求

  • ShuffleBlockFetchIterator

    • 区分local和remote节省网络消耗

    • 防止OOM

      • maxBytesInFlight
      • maxReqsInFlight
      • maxBlocksInFlightPerAddress
      • maxReqSizeShuffleToMem
      • maxAttemptsOnNettyOOM

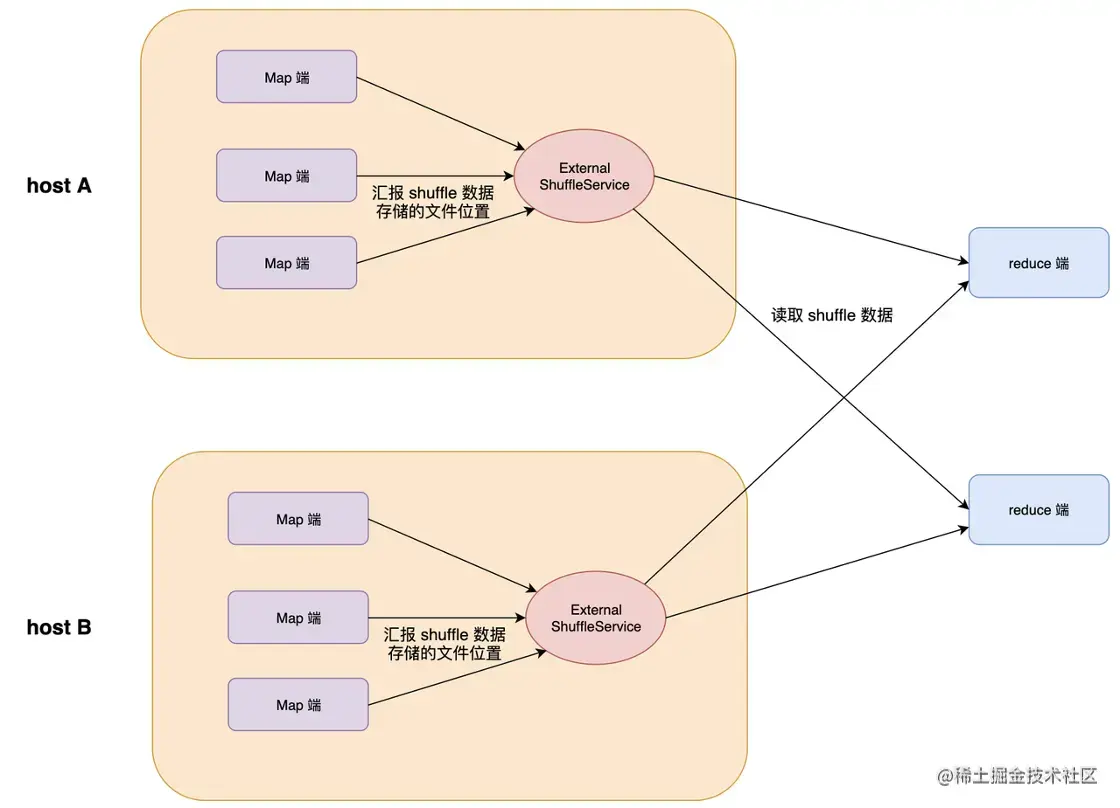

  • External Shuffle Service

为了解决Executor为了服务数据的fetch请求导致无法退出问题，我们在每个节点上部署一个External Shuffle Service，这样产生数据的Executor在不需要继续处理任务时，可以随意退出。

  • shuffle优化

    • 避免shuffle ——使用broadcast替代join

    • //传统的join操作会导致shuffle操作。
//因为两个RDD中，相同的key都需要通过网络拉取到一个节点上，由一个task进行join操作。
val rdd3 = rdd1.join(rdd2)

//Broadcast+map的join操作，不会导致shuffle操作。
//使用Broadcast将一个数据量较小的RDD作为广播变量。
val rdd2Data = rdd2.collect()
val rdd2DataBroadcast = sc.broadcast(rdd2Data)

//在rdd1.map算子中，可以从rdd2DataBroadcast中，获取rdd2的所有数据。
//然后进行遍历，如果发现rdd2中某条数据的key与rdd1的当前数据的key是相同的，那么就判定可以进行join。
//此时就可以根据自己需要的方式，将rdd1当前数据与rdd2中可以连接的数据，拼接在一起（String或Tuple）。
val rdd3 = rdd1.map(rdd2DataBroadcast...)

//注意，以上操作，建议仅仅在rdd2的数据量比较少（比如几百M，或者一两G）的情况下使用。
//因为每个Executor的内存中，都会驻留一份rdd2的全量数据。
复制代码

    • 使用可以map-side预聚合的算子

    • Shuffle 参数优化

      • spark.default.parallelism && spark.sql.shuffle.partitions
      • spark.hadoopRDD.ignoreEmptySplits
      • spark.hadoop.mapreduce.input.fileinputformat.split.minsize
      • spark.sql.file.maxPartitionBytes
      • spark.sql.adaptive.enabled && spark.sql.adaptive.shuffle.targetPostShuffleInputSize
      • spark.reducer.maxSizeInFlight
      • spark.reducer.maxReqsInFlight spark.reducer.maxBlocksInFlightPerAddress

    • Shuffle 倾斜优化

      • 什么叫倾斜？有什么危害

      • 解决倾斜方法举例

        • 增大并发度
        • AQE

  • 零拷贝

    • sendfile+DMA gather copy

  • Netty 零拷贝

    • 可堆外内存，避免 JVM 堆内存到堆外内存的数据拷贝。
    • CompositeByteBuf 、 Unpooled.wrappedBuffer、 ByteBuf.slice ，可以合并、包装、切分数组，避免发生内存拷贝
    • Netty 使用 FileRegion 实现文件传输，FileRegion 底层封装了 FileChannel#transferTo() 方法，可以将文件缓冲区的数据直接传输到目标 Channel，避免内核缓冲区和用户态缓冲区之间的数据拷贝

四、Push Shuffle

  • 上一部分所讲的shuffle过程存在哪些问题？

    • 数据存储在本地磁盘，没有备份
    • IO 并发：大量 RPC 请求（M*R）
    • IO 吞吐：随机读、写放大（3X）
    • GC 频繁，影响 NodeManager

  • 为了优化该问题，有很多公司都做了思路相近的优化，push shuffle

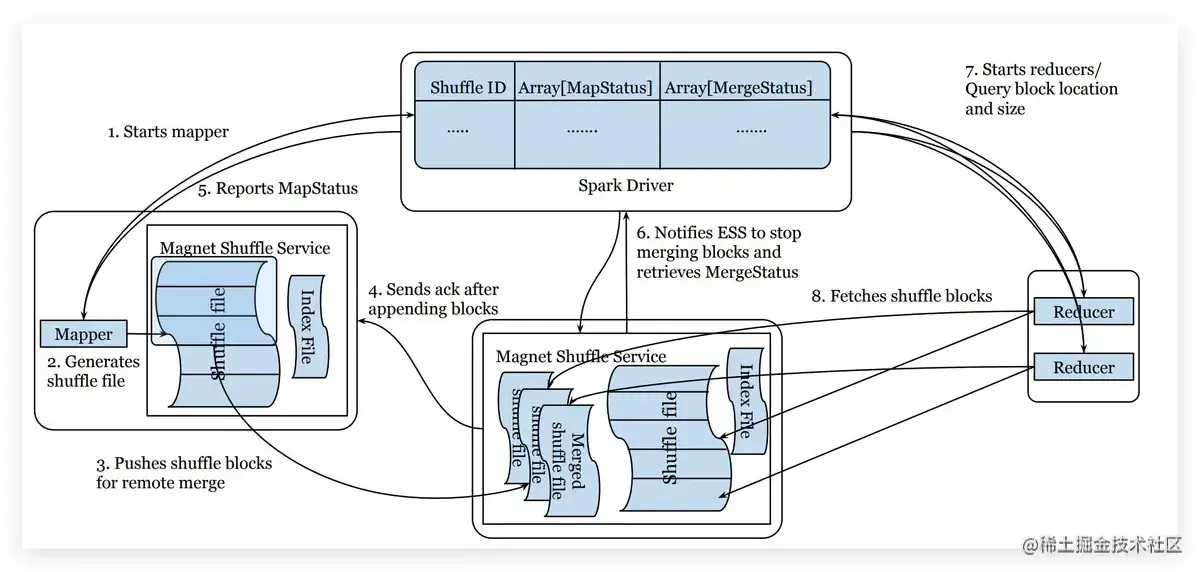

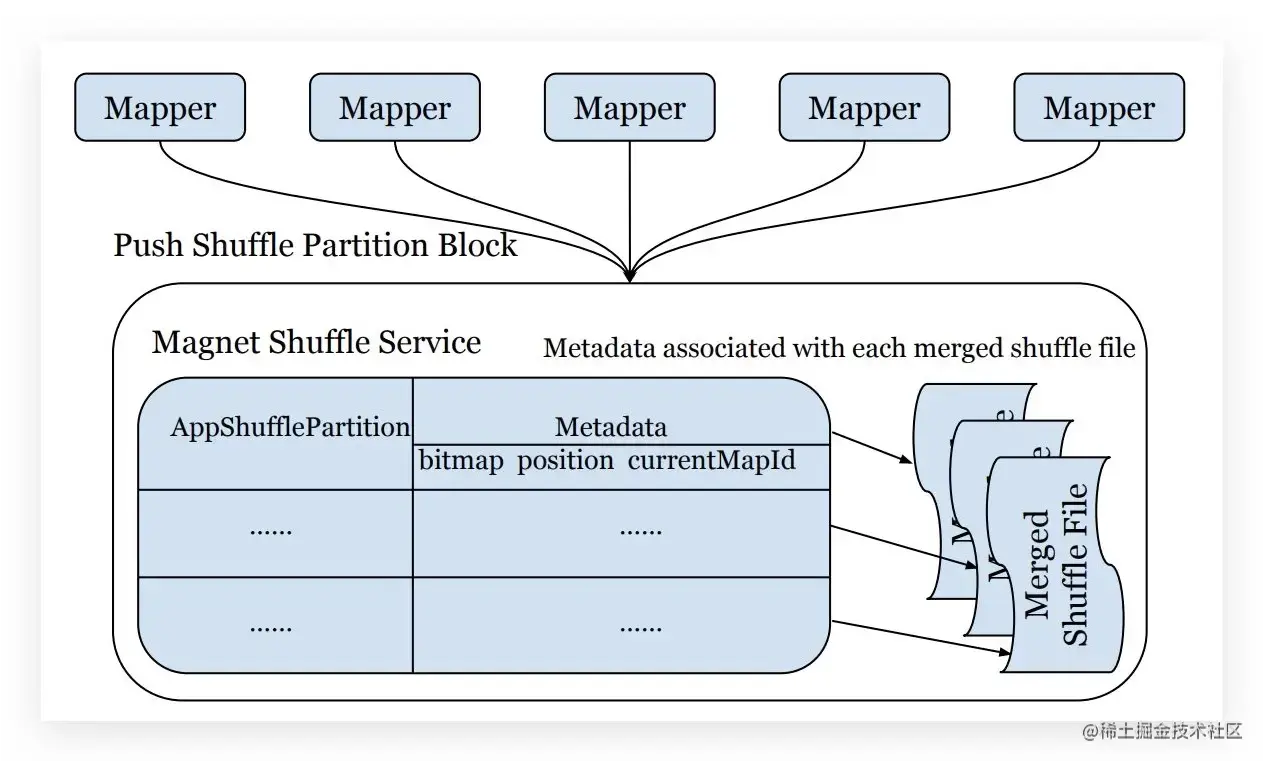

  • Magnet主要流程

主要为边写边push的模式，在原有的shuffle基础上尝试push聚合数据，但并不强制完成，读取时优先读取push聚合的结果，对于没有来得及完成聚合或者聚合失败的情况，则fallback到原模式。

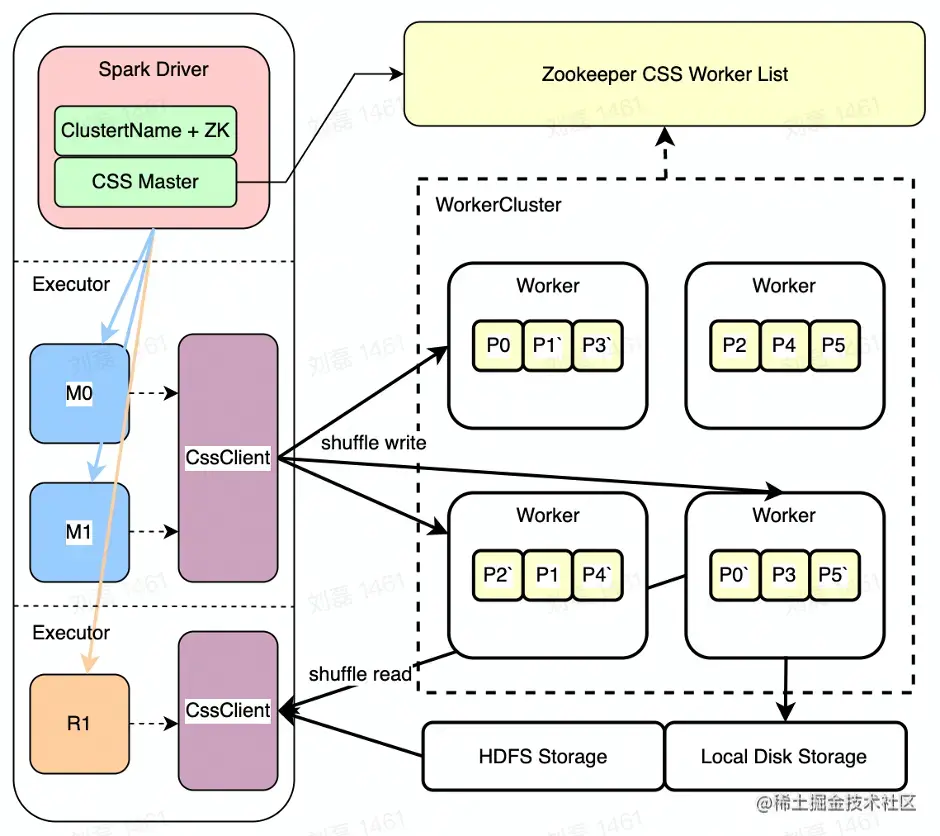

  • Cloud Shuffle Service架构

    • Zookeeper WorkerList [服务发现]
    • CSS Worker [Partitions / Disk | Hdfs]
    • Spark Driver [集成启动 CSS Master]
    • CSS Master [Shuffle 规划 / 统计]
    • CSS ShuffleClient [Write / Read]
    • Spark Executor [Mapper + Reducer]

  • Cloud Shuffle Service 读写流程

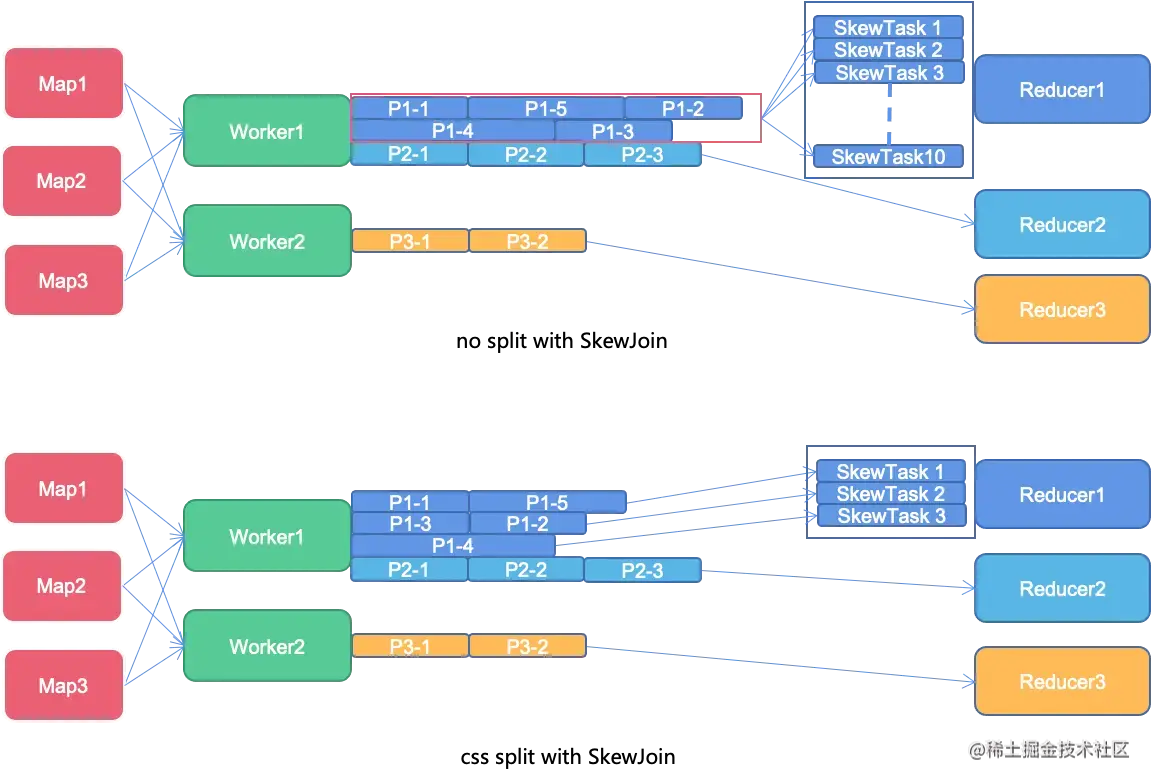

  • Cloud Shuffle Service 支持AQE

    • 在聚合文件时主动将文件切分为若干块，当触发AQE时，按照已经切分好的文件块进行拆分

五、总结

深刻理解了shuffle的重要性以及在实际运用中要如何实现和在不同状况下运用不同的shuffle对项目简化。并对spark中的宽依赖和窄依赖能够掌握。对shuffle在性能的影响的重要性要能够把握。
