分布式定时任务介绍:

在业务开发过程中存在一些需要定时触发的业务场景,在单机模式下,我们可以采用spring自带的schedule进行实现.但是在实际的架构中,我们显然不可能采用单机模式去部署服务,这显然不满足高可用的思想.所以就面临分布式定时任务的选型.

常见的分布式定时任务

- Xxl-job

elastic-job
quartz

Xxl-job

由个人开源的一个轻量级分布式任务调度框架，主要分为调度中心和执行器两部分,使用简单.

elastic-job

elastic-job 是由当当网基于quartz 二次开发之后的分布式调度解决方案，由两个相对独立的子项目Elastic-Job-Lite和Elastic-Job-Cloud组成。

Elastic-Job-Lite定位为轻量级无中心化解决方案，使用jar包的形式提供分布式任务的协调服务。

Elastic-Job-Cloud使用Mesos + Docker(TBD)的解决方案，额外提供资源治理、应用分发以及进程隔离等服务.

亮点:

基于quartz 定时任务框架为基础的，因此具备quartz的大部分功能
使用zookeeper做协调，调度中心，更加轻量级
支持任务的分片
支持弹性扩容，可以水平扩展，当任务再次运行时，会检查当前的服务器数量，重新分片，分片结束之后才会继续执行任务
失效转移，容错处理，当一台调度服务器宕机或者跟zookeeper断开连接之后，会立即停止作业，然后再去寻找其他空闲的调度服务器，来运行剩余的任务
提供运维界面，可以管理作业和注册中心。

quartz

uartz 是一个开源的作业调度框架，它完全由 Java 写成，并设计用于 J2SE 和 J2EE 应用中。它提供了巨大的灵活性而不牺牲简单性。你能够用它来为执行一个作业而创建简单的或复杂的调度。它有很多特征，如：数据库支持，集群，插件，EJB 作业预构建，JavaMail 及其它，支持 cron-like 表达式等等.

Xxl-job 使用介绍.

参考链接:Xxl-job

Maven引入

1.  <dependency>`
1.  <groupId>com.xuxueli</groupId>`
1.  <artifactId>xxl-job-core</artifactId>`
1.  <version>${最新稳定版本}</version>`
1.  </dependency>`

目前官网最新版本2.3.1

数据库初始化:

#
# XXL-JOB v2.2.0
# Copyright (c) 2015-present, xuxueli.

CREATE database if NOT EXISTS `xxl_job` default character set utf8mb4 collate utf8mb4_unicode_ci;
use `xxl_job`;

SET NAMES utf8mb4;

CREATE TABLE `xxl_job_info` (
  `id` int(11) NOT NULL AUTO_INCREMENT,
  `job_group` int(11) NOT NULL COMMENT '执行器主键ID',
  `job_cron` varchar(128) NOT NULL COMMENT '任务执行CRON',
  `job_desc` varchar(255) NOT NULL,
  `add_time` datetime DEFAULT NULL,
  `update_time` datetime DEFAULT NULL,
  `author` varchar(64) DEFAULT NULL COMMENT '作者',
  `alarm_email` varchar(255) DEFAULT NULL COMMENT '报警邮件',
  `executor_route_strategy` varchar(50) DEFAULT NULL COMMENT '执行器路由策略',
  `executor_handler` varchar(255) DEFAULT NULL COMMENT '执行器任务handler',
  `executor_param` varchar(512) DEFAULT NULL COMMENT '执行器任务参数',
  `executor_block_strategy` varchar(50) DEFAULT NULL COMMENT '阻塞处理策略',
  `executor_timeout` int(11) NOT NULL DEFAULT '0' COMMENT '任务执行超时时间，单位秒',
  `executor_fail_retry_count` int(11) NOT NULL DEFAULT '0' COMMENT '失败重试次数',
  `glue_type` varchar(50) NOT NULL COMMENT 'GLUE类型',
  `glue_source` mediumtext COMMENT 'GLUE源代码',
  `glue_remark` varchar(128) DEFAULT NULL COMMENT 'GLUE备注',
  `glue_updatetime` datetime DEFAULT NULL COMMENT 'GLUE更新时间',
  `child_jobid` varchar(255) DEFAULT NULL COMMENT '子任务ID，多个逗号分隔',
  `trigger_status` tinyint(4) NOT NULL DEFAULT '0' COMMENT '调度状态：0-停止，1-运行',
  `trigger_last_time` bigint(13) NOT NULL DEFAULT '0' COMMENT '上次调度时间',
  `trigger_next_time` bigint(13) NOT NULL DEFAULT '0' COMMENT '下次调度时间',
  PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;

CREATE TABLE `xxl_job_log` (
  `id` bigint(20) NOT NULL AUTO_INCREMENT,
  `job_group` int(11) NOT NULL COMMENT '执行器主键ID',
  `job_id` int(11) NOT NULL COMMENT '任务，主键ID',
  `executor_address` varchar(255) DEFAULT NULL COMMENT '执行器地址，本次执行的地址',
  `executor_handler` varchar(255) DEFAULT NULL COMMENT '执行器任务handler',
  `executor_param` varchar(512) DEFAULT NULL COMMENT '执行器任务参数',
  `executor_sharding_param` varchar(20) DEFAULT NULL COMMENT '执行器任务分片参数，格式如 1/2',
  `executor_fail_retry_count` int(11) NOT NULL DEFAULT '0' COMMENT '失败重试次数',
  `trigger_time` datetime DEFAULT NULL COMMENT '调度-时间',
  `trigger_code` int(11) NOT NULL COMMENT '调度-结果',
  `trigger_msg` text COMMENT '调度-日志',
  `handle_time` datetime DEFAULT NULL COMMENT '执行-时间',
  `handle_code` int(11) NOT NULL COMMENT '执行-状态',
  `handle_msg` text COMMENT '执行-日志',
  `alarm_status` tinyint(4) NOT NULL DEFAULT '0' COMMENT '告警状态：0-默认、1-无需告警、2-告警成功、3-告警失败',
  PRIMARY KEY (`id`),
  KEY `I_trigger_time` (`trigger_time`),
  KEY `I_handle_code` (`handle_code`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;

CREATE TABLE `xxl_job_log_report` (
  `id` int(11) NOT NULL AUTO_INCREMENT,
  `trigger_day` datetime DEFAULT NULL COMMENT '调度-时间',
  `running_count` int(11) NOT NULL DEFAULT '0' COMMENT '运行中-日志数量',
  `suc_count` int(11) NOT NULL DEFAULT '0' COMMENT '执行成功-日志数量',
  `fail_count` int(11) NOT NULL DEFAULT '0' COMMENT '执行失败-日志数量',
  PRIMARY KEY (`id`),
  UNIQUE KEY `i_trigger_day` (`trigger_day`) USING BTREE
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;

CREATE TABLE `xxl_job_logglue` (
  `id` int(11) NOT NULL AUTO_INCREMENT,
  `job_id` int(11) NOT NULL COMMENT '任务，主键ID',
  `glue_type` varchar(50) DEFAULT NULL COMMENT 'GLUE类型',
  `glue_source` mediumtext COMMENT 'GLUE源代码',
  `glue_remark` varchar(128) NOT NULL COMMENT 'GLUE备注',
  `add_time` datetime DEFAULT NULL,
  `update_time` datetime DEFAULT NULL,
  PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;

CREATE TABLE `xxl_job_registry` (
  `id` int(11) NOT NULL AUTO_INCREMENT,
  `registry_group` varchar(50) NOT NULL,
  `registry_key` varchar(255) NOT NULL,
  `registry_value` varchar(255) NOT NULL,
  `update_time` datetime DEFAULT NULL,
  PRIMARY KEY (`id`),
  KEY `i_g_k_v` (`registry_group`,`registry_key`,`registry_value`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;

CREATE TABLE `xxl_job_group` (
  `id` int(11) NOT NULL AUTO_INCREMENT,
  `app_name` varchar(64) NOT NULL COMMENT '执行器AppName',
  `title` varchar(12) NOT NULL COMMENT '执行器名称',
  `address_type` tinyint(4) NOT NULL DEFAULT '0' COMMENT '执行器地址类型：0=自动注册、1=手动录入',
  `address_list` varchar(512) DEFAULT NULL COMMENT '执行器地址列表，多地址逗号分隔',
  PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;

CREATE TABLE `xxl_job_user` (
  `id` int(11) NOT NULL AUTO_INCREMENT,
  `username` varchar(50) NOT NULL COMMENT '账号',
  `password` varchar(50) NOT NULL COMMENT '密码',
  `role` tinyint(4) NOT NULL COMMENT '角色：0-普通用户、1-管理员',
  `permission` varchar(255) DEFAULT NULL COMMENT '权限：执行器ID列表，多个逗号分割',
  PRIMARY KEY (`id`),
  UNIQUE KEY `i_username` (`username`) USING BTREE
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;

CREATE TABLE `xxl_job_lock` (
  `lock_name` varchar(50) NOT NULL COMMENT '锁名称',
  PRIMARY KEY (`lock_name`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;


INSERT INTO `xxl_job_group`(`id`, `app_name`, `title`, `address_type`, `address_list`) VALUES (1, 'xxl-job-executor-sample', '示例执行器', 0, NULL);
INSERT INTO `xxl_job_info`(`id`, `job_group`, `job_cron`, `job_desc`, `add_time`, `update_time`, `author`, `alarm_email`, `executor_route_strategy`, `executor_handler`, `executor_param`, `executor_block_strategy`, `executor_timeout`, `executor_fail_retry_count`, `glue_type`, `glue_source`, `glue_remark`, `glue_updatetime`, `child_jobid`) VALUES (1, 1, '0 0 0 * * ? *', '测试任务1', '2018-11-03 22:21:31', '2018-11-03 22:21:31', 'XXL', '', 'FIRST', 'demoJobHandler', '', 'SERIAL_EXECUTION', 0, 0, 'BEAN', '', 'GLUE代码初始化', '2018-11-03 22:21:31', '');
INSERT INTO `xxl_job_user`(`id`, `username`, `password`, `role`, `permission`) VALUES (1, 'admin', 'e10adc3949ba59abbe56e057f20f883e', 1, NULL);
INSERT INTO `xxl_job_lock` ( `lock_name`) VALUES ( 'schedule_lock');

commit;

下面介绍下面每个table对应的含义:

- xxl_job_lock：任务调度锁表；
- xxl_job_group：执行器信息表，维护任务执行器信息；
- xxl_job_info：调度扩展信息表：用于保存XXL-JOB调度任务的扩展信息，如任务分组、任务名、机器地址、执行器、执行入参和报警邮件等等；
- xxl_job_log：调度日志表：用于保存XXL-JOB任务调度的历史信息，如调度结果、执行结果、调度入参、调度机器和执行器等等；
- xxl_job_log_report：调度日志报表：用户存储XXL-JOB任务调度日志的报表，调度中心报表功能页面会用到；
- xxl_job_logglue：任务GLUE日志：用于保存GLUE更新历史，用于支持GLUE的版本回溯功能；
- xxl_job_registry：执行器注册表，维护在线的执行器和调度中心机器地址信息；
- xxl_job_user：系统用户表；

部署调度中心.

调度中心集群模式部署时需要注意一下事项:

DB配置保持一致；
集群机器时钟保持一致（单机集群忽视）；
建议：推荐通过nginx为调度中心集群做负载均衡，分配域名。调度中心访问、执行器回调配置、调用API服务等操作均通过该域名进行。

配置文件目录如下: /xxl-job/xxl-job-admin/src/main/resources/application.properties 默认账号密码为 admin/123456

部署执行器

引入依赖

<!-- xxl-job-core -->
<dependency>
    <groupId>com.xuxueli</groupId>
    <artifactId>xxl-job-core</artifactId>
    <version>${version}</version>
</dependency>

配置文件介绍

1.  `### 调度中心部署根地址 [选填]：如调度中心集群部署存在多个地址则用逗号分隔。执行器将会使用该地址进行"执行器心跳注册"和"任务结果回调"；为空则关闭自动注册；`
1.  `xxl.job.admin.addresses=http://127.0.0.1:8080/xxl-job-admin`
1.  ``
1.  `### 执行器通讯TOKEN [选填]：非空时启用；`
1.  `xxl.job.accessToken=`
1.  ``
1.  `### 执行器AppName [选填]：执行器心跳注册分组依据；为空则关闭自动注册`
1.  `xxl.job.executor.appname=xxl-job-executor-sample`
1.  `### 执行器注册 [选填]：优先使用该配置作为注册地址，为空时使用内嵌服务 ”IP:PORT“ 作为注册地址。从而更灵活的支持容器类型执行器动态IP和动态映射端口问题。`
1.  `xxl.job.executor.address=`
1.  `### 执行器IP [选填]：默认为空表示自动获取IP，多网卡时可手动设置指定IP，该IP不会绑定Host仅作为通讯实用；地址信息用于 "执行器注册" 和 "调度中心请求并触发任务"；`
1.  `xxl.job.executor.ip=`
1.  `### 执行器端口号 [选填]：小于等于0则自动获取；默认端口为9999，单机部署多个执行器时，注意要配置不同执行器端口；`
1.  `xxl.job.executor.port=9999`
1.  `### 执行器运行日志文件存储磁盘路径 [选填] ：需要对该路径拥有读写权限；为空则使用默认路径；`
1.  `xxl.job.executor.logpath=/data/applogs/xxl-job/jobhandler`
1.  `### 执行器日志文件保存天数 [选填] ： 过期日志自动清理, 限制值大于等于3时生效; 否则, 如-1, 关闭自动清理功能；`
1.  `xxl.job.executor.logretentiondays=30`

特别注意事项:

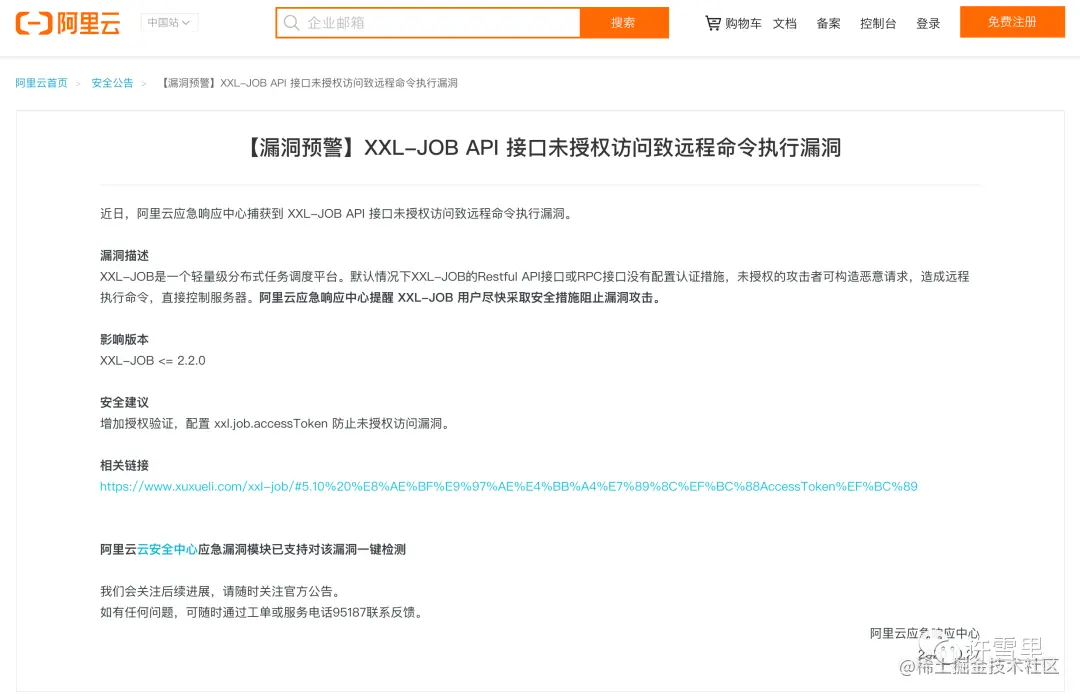

xxl.job.accessToken必须配置,否则可能出现漏洞

执行器集群部署时，几点要求和建议：

执行器回调地址（xxl.job.admin.addresses）需要保持一致；执行器根据该配置进行执行器自动注册等操作。
同一个执行器集群内AppName（xxl.job.executor.appname）需要保持一致；调度中心根据该配置动态发现不同集群的在线执行器列表。

任务配置介绍:

运行模式：

BEAN模式：任务以JobHandler方式维护在执行器端；需要结合 "JobHandler" 属性匹配执行器中任务；
GLUE模式(Java)：任务以源码方式维护在调度中心；该模式的任务实际上是一段继承自IJobHandler的Java类代码并 "groovy" 源码方式维护，它在执行器项目中运行，可使用@Resource/@Autowire注入执行器里中的其他服务；
GLUE模式(Shell)：任务以源码方式维护在调度中心；该模式的任务实际上是一段 "shell" 脚本；
GLUE模式(Python)：任务以源码方式维护在调度中心；该模式的任务实际上是一段 "python" 脚本；
GLUE模式(PHP)：任务以源码方式维护在调度中心；该模式的任务实际上是一段 "php" 脚本；
GLUE模式(NodeJS)：任务以源码方式维护在调度中心；该模式的任务实际上是一段 "nodejs" 脚本；
GLUE模式(PowerShell)：任务以源码方式维护在调度中心；该模式的任务实际上是一段 "PowerShell" 脚本；
- JobHandler：运行模式为 "BEAN模式" 时生效，对应执行器中新开发的JobHandler类“@JobHandler”注解自定义的value值；
- 执行参数：任务执行所需的参数；

任务路由策略:

当执行器集群部署时，提供丰富的路由策略，包括；

FIRST（第一个）：固定选择第一个机器；
LAST（最后一个）：固定选择最后一个机器；
ROUND（轮询）：；
RANDOM（随机）：随机选择在线的机器；
CONSISTENT_HASH（一致性HASH）：每个任务按照Hash算法固定选择某一台机器，且所有任务均匀散列在不同机器上。
LEAST_FREQUENTLY_USED（最不经常使用）：使用频率最低的机器优先被选举；
LEAST_RECENTLY_USED（最近最久未使用）：最久未使用的机器优先被选举；
FAILOVER（故障转移）：按照顺序依次进行心跳检测，第一个心跳检测成功的机器选定为目标执行器并发起调度；
BUSYOVER（忙碌转移）：按照顺序依次进行空闲检测，第一个空闲检测成功的机器选定为目标执行器并发起调度；
SHARDING_BROADCAST(分片广播)：广播触发对应集群中所有机器执行一次任务，同时系统自动传递分片参数；可根据分片参数开发分片任务；

高级功能

子任务: 对于存在某些任务依赖的场景,如A任务执行完成后,才能执行B任务,且B任务不能单独存在.

调度过期策略(版本需要大于等于v2.3.0):

- 忽略：调度过期后，忽略过期的任务，从当前时间开始重新计算下次触发时间(v2.3.0版本以下默认策略)；
- 立即执行一次：调度过期后，立即执行一次，并从当前时间开始重新计算下次触发时间；

任务失败重试: 失败重试依赖于调度器的定时扫描来处理.
