青训营Spark 原理与实践

2022の夏天，半壶水响叮当的我决定充实一下自我

一、内容介绍

青训营

大数据处理引擎Spark介绍

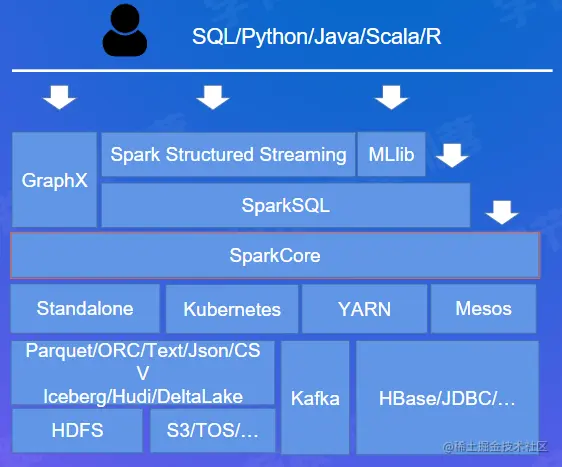

Spark生态组件：

Spark Core：Spark核心组件，它实现了Spark的基本功能，包含任务调度、内存管理、错误恢复、与存储系统交互等模块。
Spark SQL：用来操作结构化数据的核心组件，通过Spark SQL可以直接查询Hive、HBase等多种外部数据源中的数据。
Spark Structured Streaming：Spark提供的流式计算框架，支持高吞吐量、可容错处理的实时流式数据处理。
MLlib：Spark提供的关于机器学习功能的算法程序库，包括分类、回归、聚类、协同过滤算法等，还提供了模型评估、数据导入等额外的功能。
GraphX：Spark提供的分布式图处理框架，拥有对图计算和图挖掘算法的API接口以及丰富的功能和运算符。
独立调度器、Yarn、Mesos、Kubernetes：Spark框架可以高效地在一个到数千个节点之间伸缩计算，集群管理器则主要负责各个节点的资源管理工作，为了实现这样的要求，同时获得最大灵活性，Spark支持在各种集群管理器（Cluster Manager）上运行。

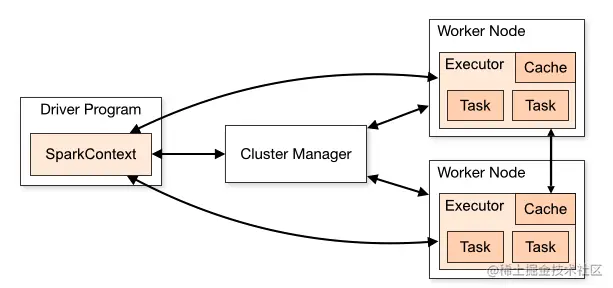

Spark 运行架构和工作原理：

Application（应用）：Spark上运行的应用。Application中包含了一个驱动器（Driver）进程和集群上的多个执行器（Executor）进程。
Driver Program（驱动器）：运行main()方法并创建SparkContext的进程。
Cluster Manager（集群管理器）：用于在集群上申请资源的外部服务（如：独立部署的集群管理器、Mesos或者Yarn）
Worker Node（工作节点）：集群上运行应用程序代码的任意一个节点。
Executor（执行器）：在集群工作节点上为某个应用启动的工作进程，该进程负责运行计算任务，并为应用程序存储数据。
Task（任务）：执行器的工作单元。
Job（作业）：一个并行计算作业，由一组任务（Task）组成，并由Spark的行动（Action）算子（如：save、collect）触发启动。
Stage（阶段）：每个Job可以划分为更小的Task集合，每组任务被称为Stage。

Spark目前支持几个集群管理器：

Standalone ：Spark 附带的简单集群管理器，可以轻松设置集群。
Apache Mesos：通用集群管理器，也可以运行 Hadoop MapReduce 和服务应用程序。（已弃用）
Hadoop YARN： Hadoop 2 和 3 中的资源管理器。
Kubernetes：用于自动部署、扩展和管理容器化应用程序的开源系统。

SparkCore

RDD(Resilient Distributed Dataset)：弹性分布式数据集，是一个容错的、并行的数据结构
RDD算子：对任何函数进行某一项操作都可以认为是一个算子，RDD算子是RDD的成员函数
Transform(转换)算子: 根据已有RDD创建新的RDD
Action(动作)算子: 将在数据集上运行计算后的数值返回到驱动程序，从而触发真正的计算
DAG(Directed Acyclic Graph): 有向无环图，Spark中的RDD通过一系列的转换算子操作和行动算子操作形成了一个DAG
DAGScheduler：将作业的DAG划分成不同的Stage，每个Stage都是TaskSet任务集合，并以TaskSet为单位提交给TaskScheduler。
TaskScheduler：通过TaskSetManager管理Task，并通过集群中的资源管理器（Standalone模式下是Master，Yarn模式下是ResourceManager）把Task发给集群中Worker的Executor
Shuffle：Spark中数据重分发的一种机制。

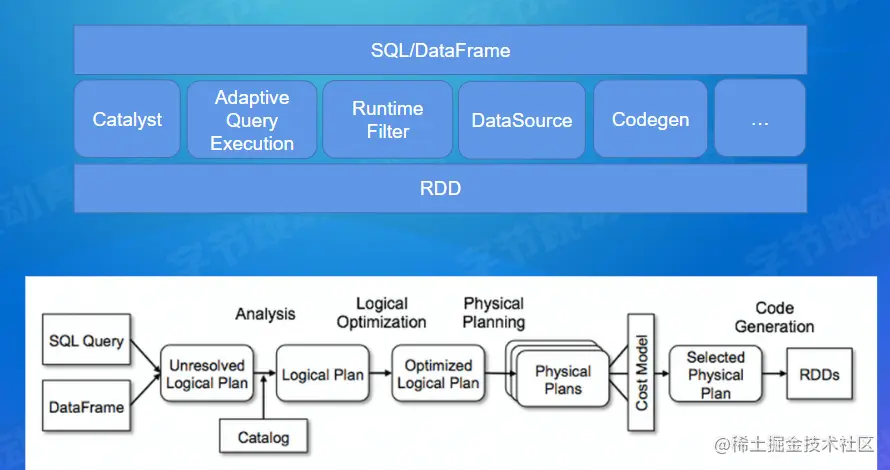

SparkSQL

DataFrame：是一种以RDD为基础的分布式数据集，被称为SchemaRDD

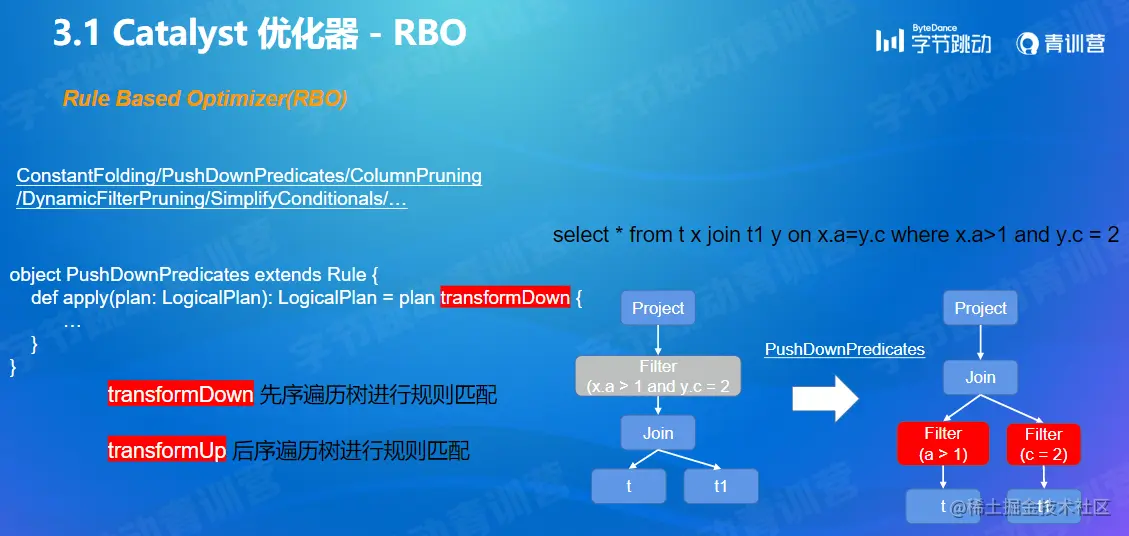

Catalyst：SparkSQL核心模块，主要是对执行过程中的执行计划进行处理和优化
DataSource：Spark/SQL支持通过 DataFrame 接口对各种数据源进行操作。

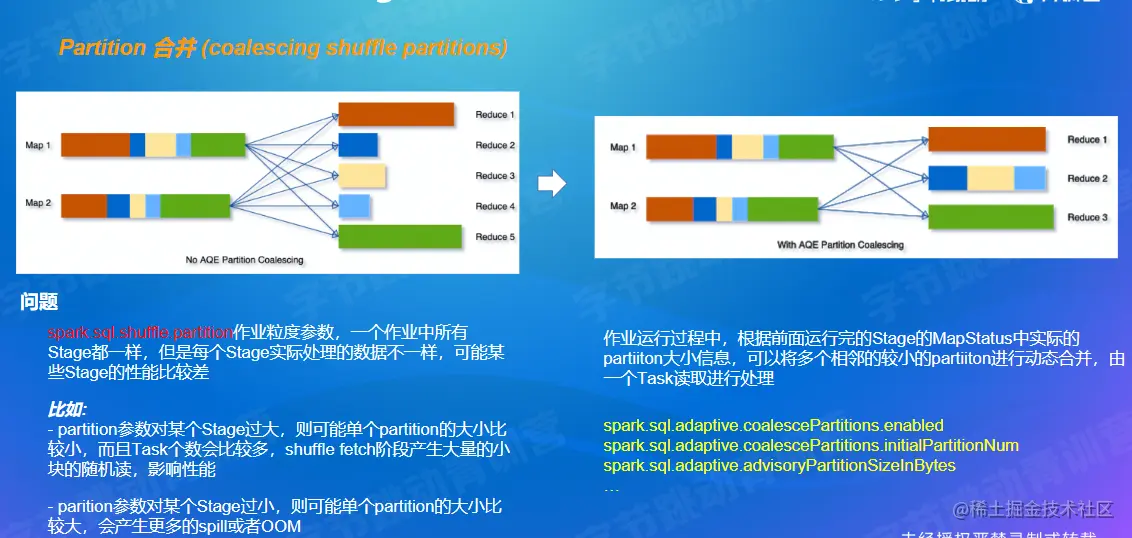

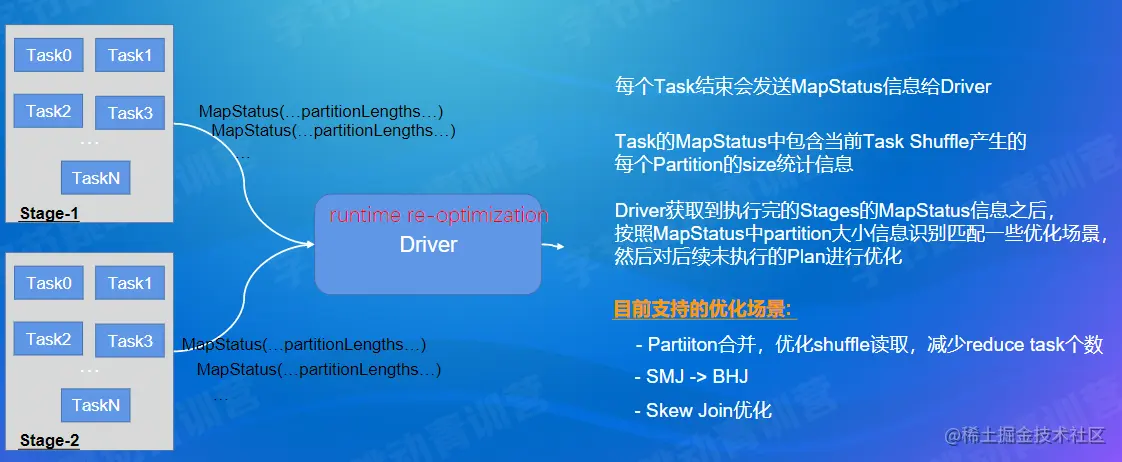

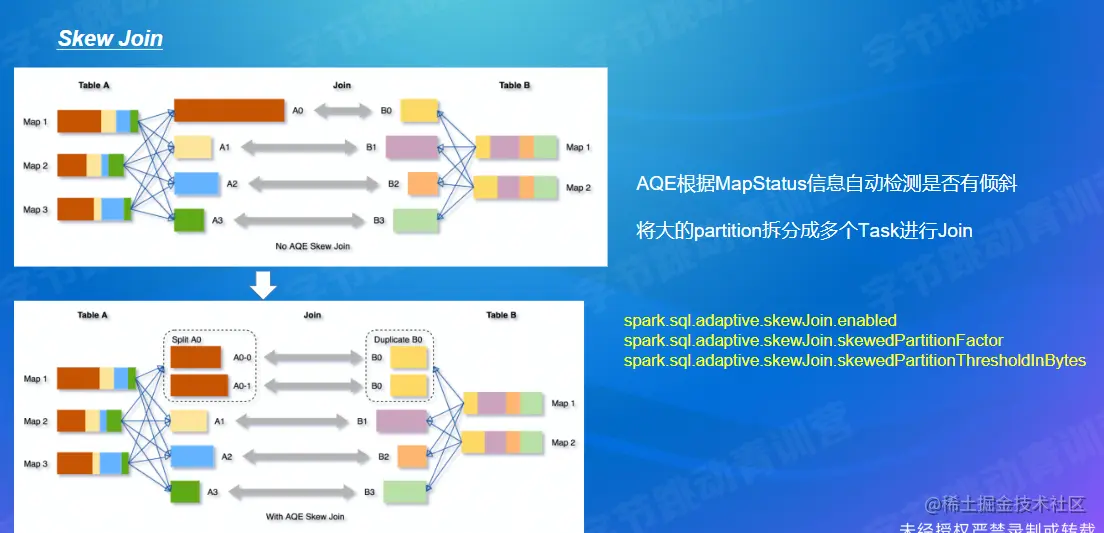

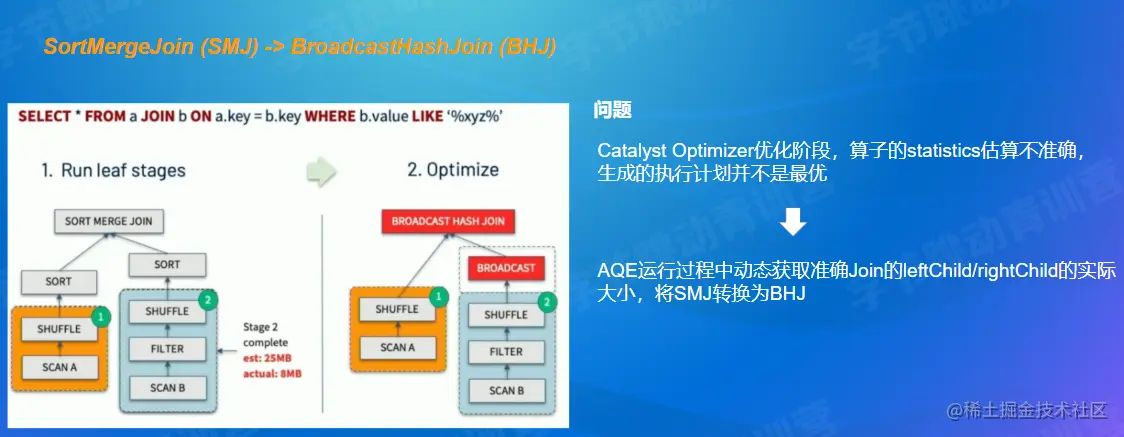

Adaptive Query Execution：自适应查询执行

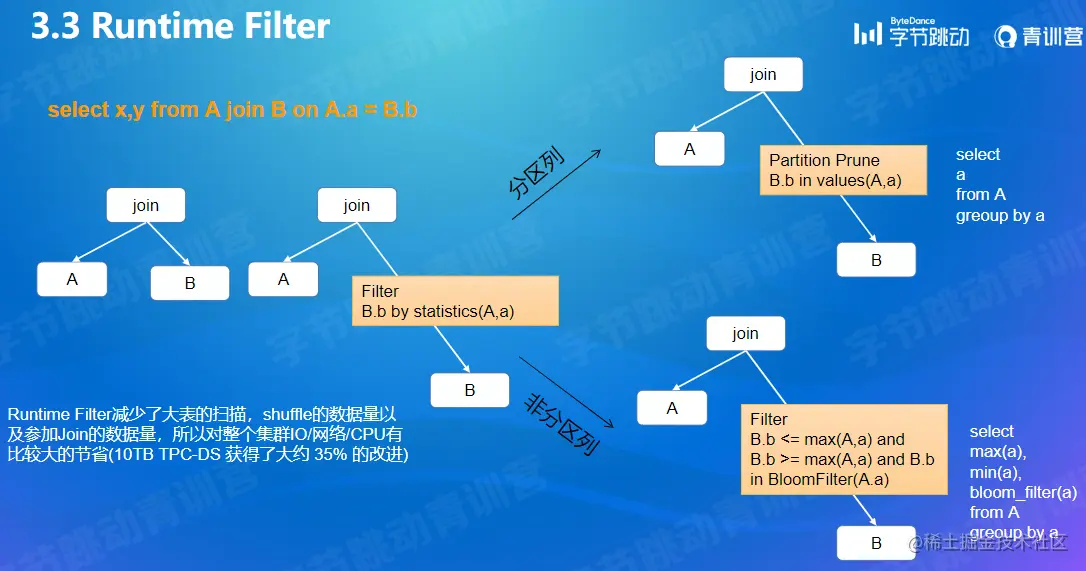

Runtime Filter：运行时过滤

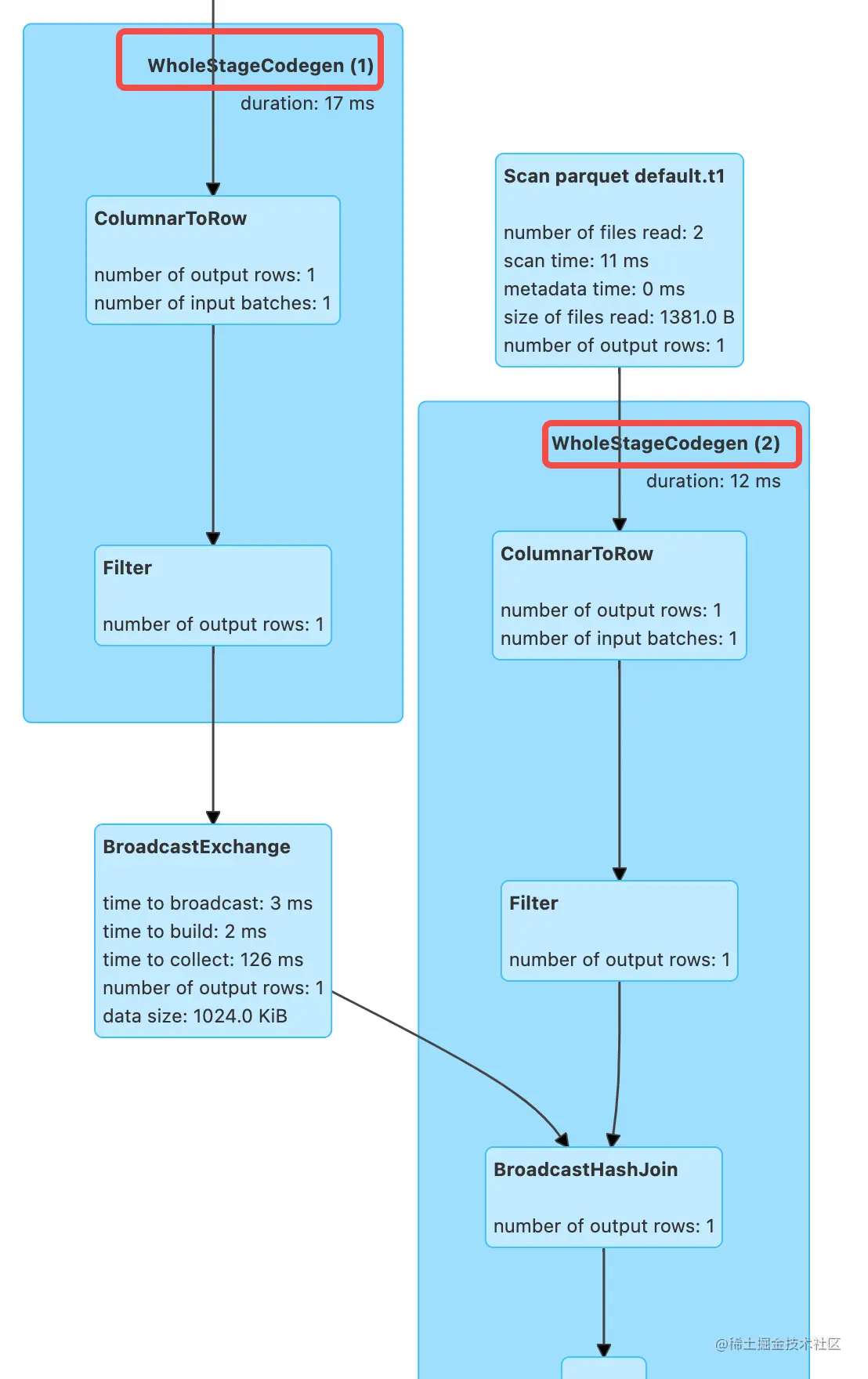

Codegen：生成程序代码的技术或系统，可以在运行时环境中独立于生成器系统使用

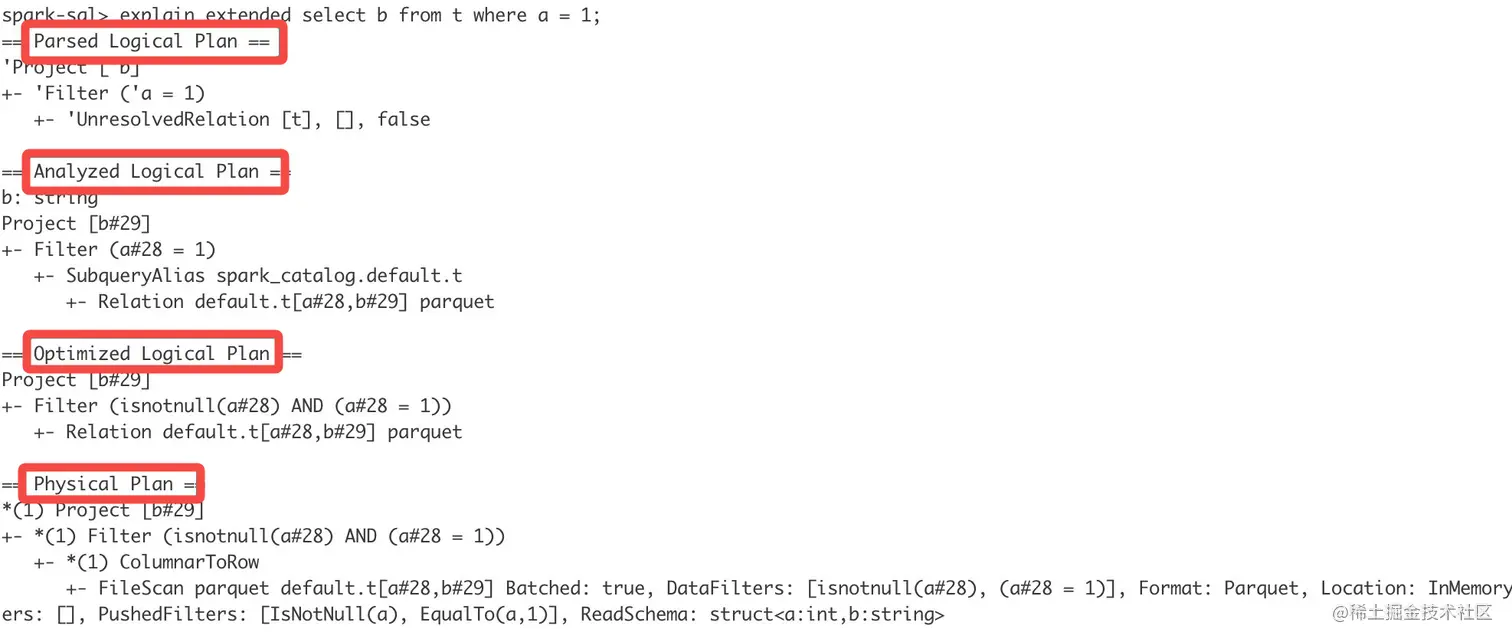

SparkSql执行过程：

Unresolved Logical Plan：未解析的逻辑计划，仅仅是数据结构，不包含任何数据信息。
Logical Plan：解析后的逻辑计划，节点中绑定了各种优化信息。
Optimized Logical Plan：优化后的逻辑计划
Physical Plans：物理计划列表
Selected Physical Plan 从列表中按照一定的策略选取最优的物理计划

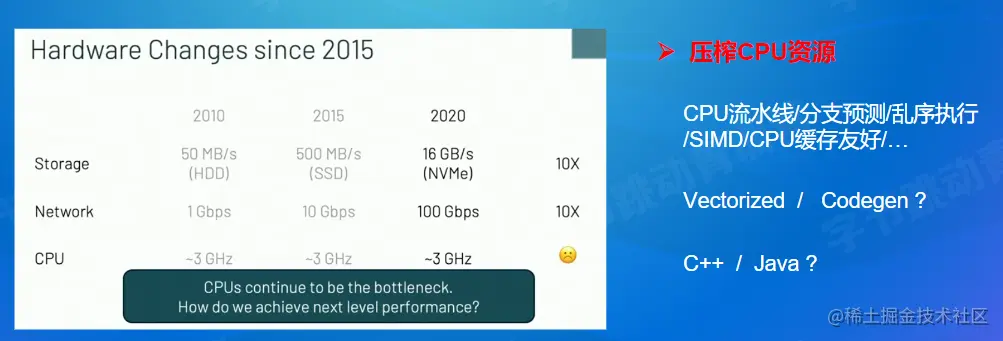

业界挑战与实践

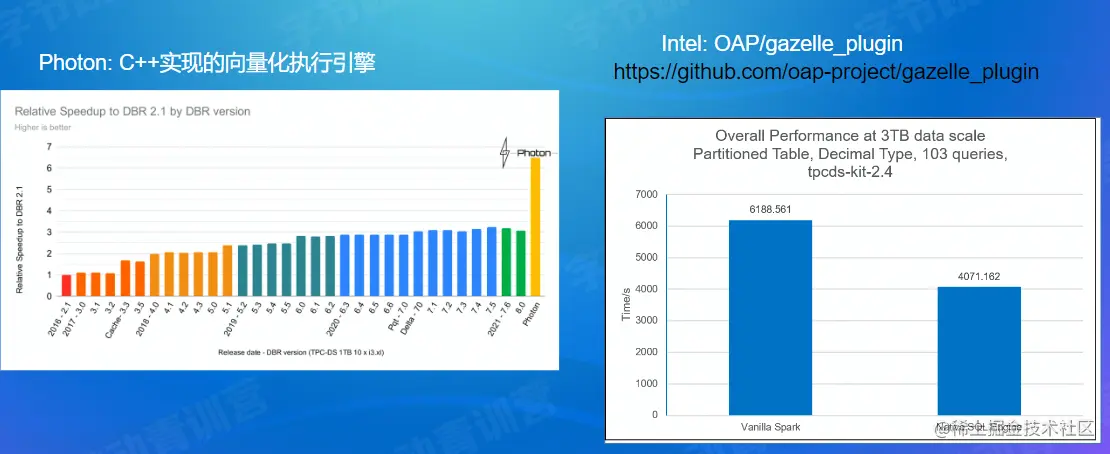

向量化(vectorization)：将循环转换为向量操作的编译器优化

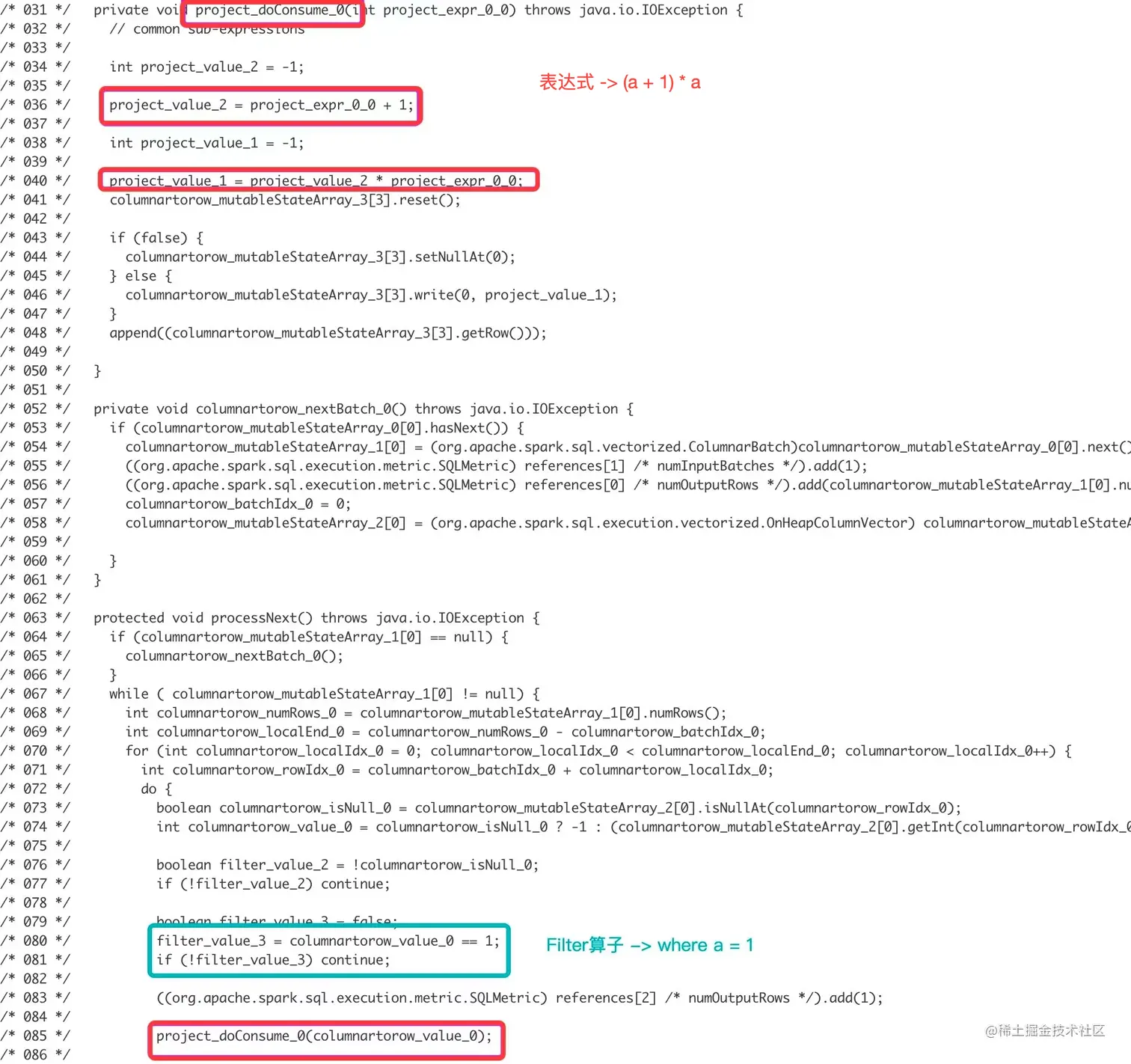

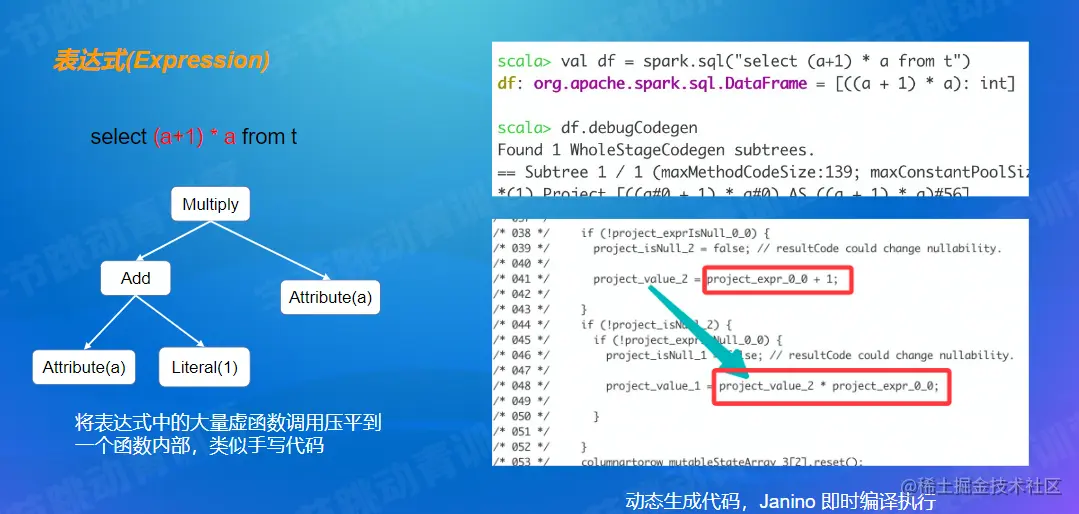

代码生成(Codegen：Code generation)：生成程序代码的技术或系统，可以在运行时环境中独立于生成器系统使用

二、大数据处理引擎 Spark介绍

Spark：大数据批处理计算环节

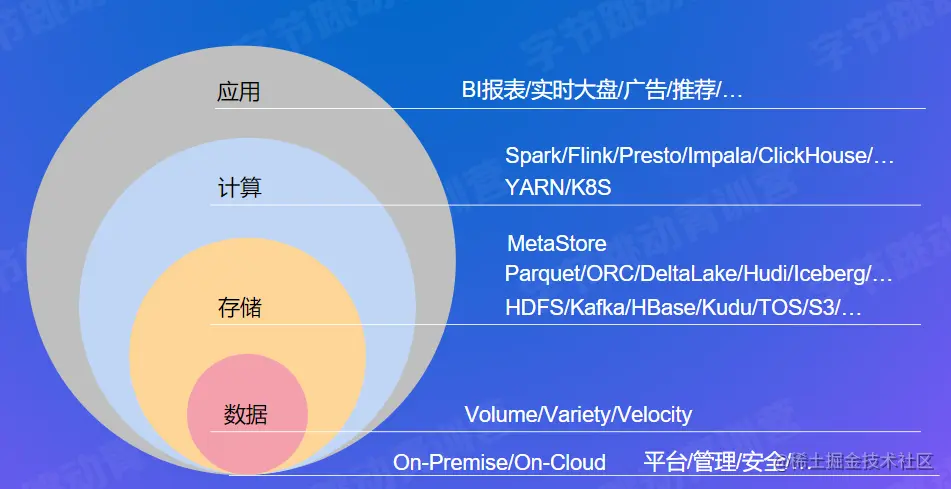

大数据处理技术栈

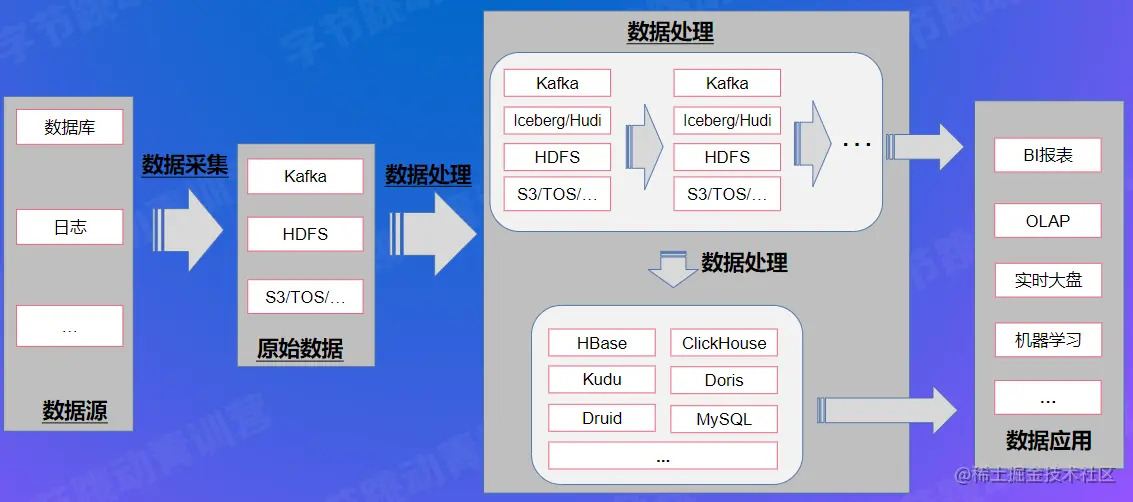

常见大数据处理链路

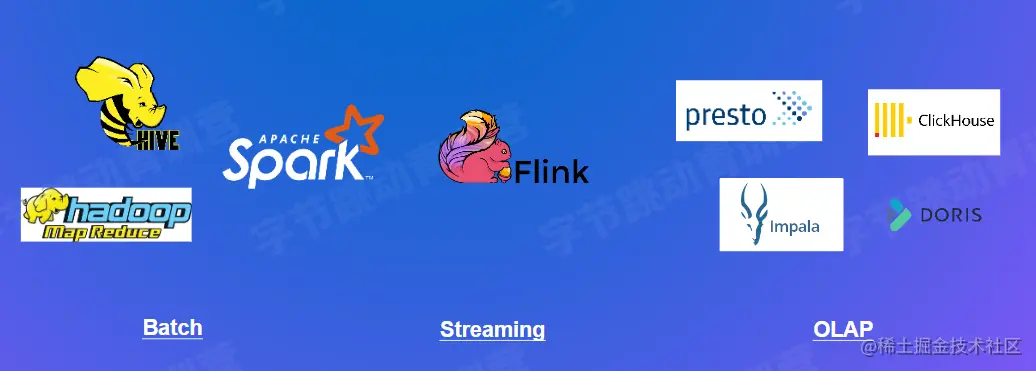

开源大数据处理引擎 Batch批式 Streaming流式 OLAP联机分析处理

2.1Spark概念

官网：用于大规模数据处理的统一分析（计算）引擎
多语言引擎，可用于单机结点或集群
可执行数据工程，数据科学，机械学习
特点：
1.Batch/streaming data
用统一方式处理流批数据，多语言选择：Python,SQL,Scala,Java, R
2.SQL分析
用仪表板和临时报告等快速执行分布式ANSI（快速） SQL查询。运行速度比大多数数据仓库都快
3.大规模数据科学
对千兆（PB）比例尺数据执行探索性数据分析(EDA,电子设计自动化)
4.机器学习
单机上的训练机学习算法，并方便扩大到大规模计算机集群上。

2.2Spark生态&特点

见上 Spark生态组件

统一引擎，支持多种分布式场景
多语言支持
可读写丰富数据源
丰富灵活的API/算子
支持K8S/YARN/Mesos资源调度

2.3Spark多语言支持

SELECT
    name.first AS first_name,
    name.last AS last_name,
    age
FROM json.`logs.json`
    WHERE age > 21;

Dataset df = spark.read().json ( "logs.json") ;
df.where("age > 21")
    .select("name.first" ).show( ) ;

val df = spark.read.json ("logs.json")
df.where("age > 21")
    .select ( "name.first" ).show()

df <- read.json(path = "logs.json")
df <- filter(df,df$age > 21)
head(select(df, df$name.first))

df = spark.read.json("logs.json")
df.where("age > 21").select("name.first").show()

2.4Spark丰富数据源

内置 DataSource： Text
Parquet/ORC
JSON/CSV
JDBC
自定义DataSource 实现 DataSource V1/V2 API
HBase/Mongo/ElasticSearch/...
一个用于Apache SPark的第三方包的社区索引
spark-packages.org

2.5Spark丰富API/算子（函数操作）

SparkCore ->RDD（弹性分布式数据集，是一个容错的、并行的数据结构）

map/filter/flatMap/mapPartitions
地图/过滤器/平面地图/地图部分

repartition/groupBy/reduceByljoin/aggregate
重新分区/组/还原-Byljoin/聚合

foreach/foreachPartition
预测/预测划分

count/max/min
计数/最大/分钟

SparkSQL-> DataFrame（RDD为基础分布式数据集，传统数据库二维表格，含数据，数据结构信息，Hive）

select/filterlgroupBylagg/join/union/orderByl...

Hive(单元) UDF/自定义UDF

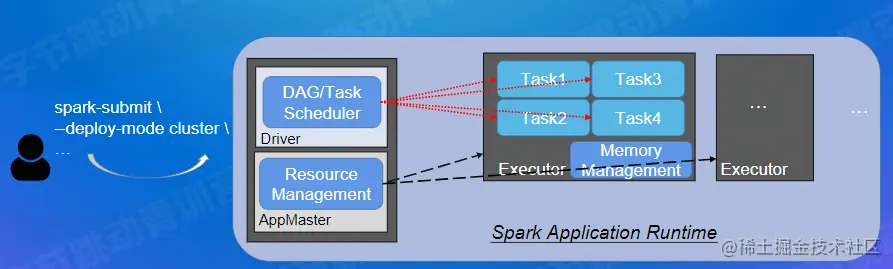

2.6Spark运行架构&部署方式

支持多资源调度：

运行/执行架构：master&slave架构
Cluster Manager集群管理器：控制集群，监控worker结点，负责资源管理与调度
worker结点，worker manager:控制计算节点，开启Executor进程，负责Executor与Task执行
Tast任务：Driver Program，一个app mast，整个应用管理者
Spark Application只有一个Driver Program
Driver Program:负责作业任务调度，一个JVM进程，运行程序内函数，创建一个Spark Context上下文（控制整个应用生命周期）
Executor:实际执行任务Tast
Spark Context链接Cluster Manager
Cluster Manager依据参数CPU，内存分配资源，启动Executor进程
Driver Program将程序Application划分Stage（阶段）
Stage（阶段）由相同task任务构成，task分别作用于不同分区待处理数据
Driver 向Executor发送task，Executor下载task下载运行依赖，环境，并执行task，并将task运行状态反馈Driver，Driver进行状态更新，调用task给Executor执行，直到次数或时间限制

部署方式：

Spark Local Mode
本地测试/单进程多线程模式

spark-sql --master local[*] ...

Spark Standalone Mode
需要启动Spark的Standalone集群的Master/Worker

spark-sql --master spark://${master_ip]:${port}...

On YARN/K8S
依赖外部资源调度器(YARN/K8S)

spark-sql --master yarn ...
spark-sql --master k8s://https:/l<k8s-apiserver-host>:<k8s-apiserver-port>

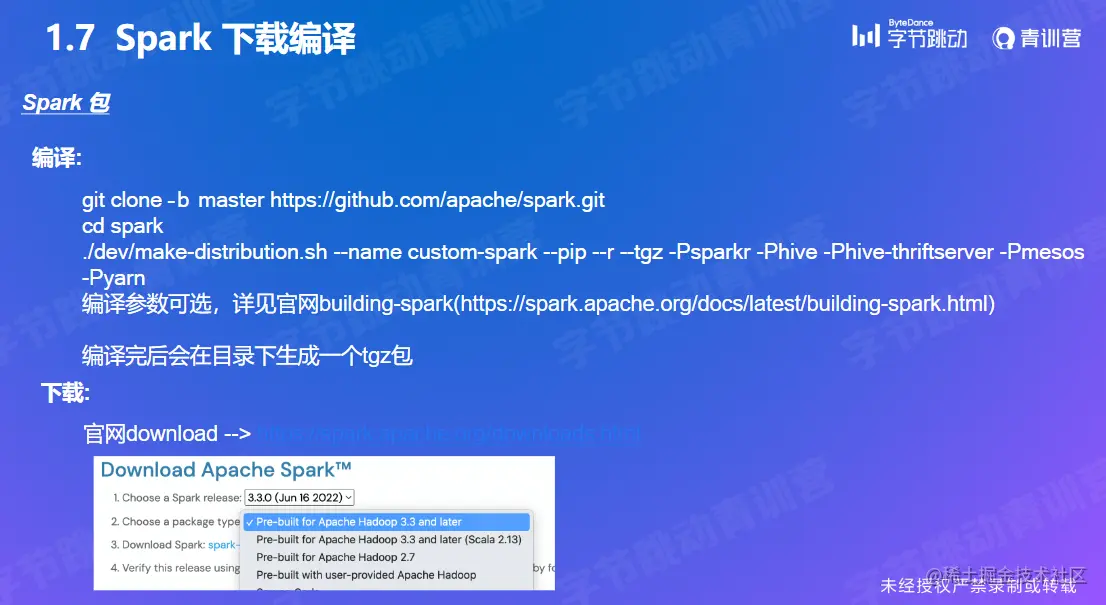

2.7Spark下载

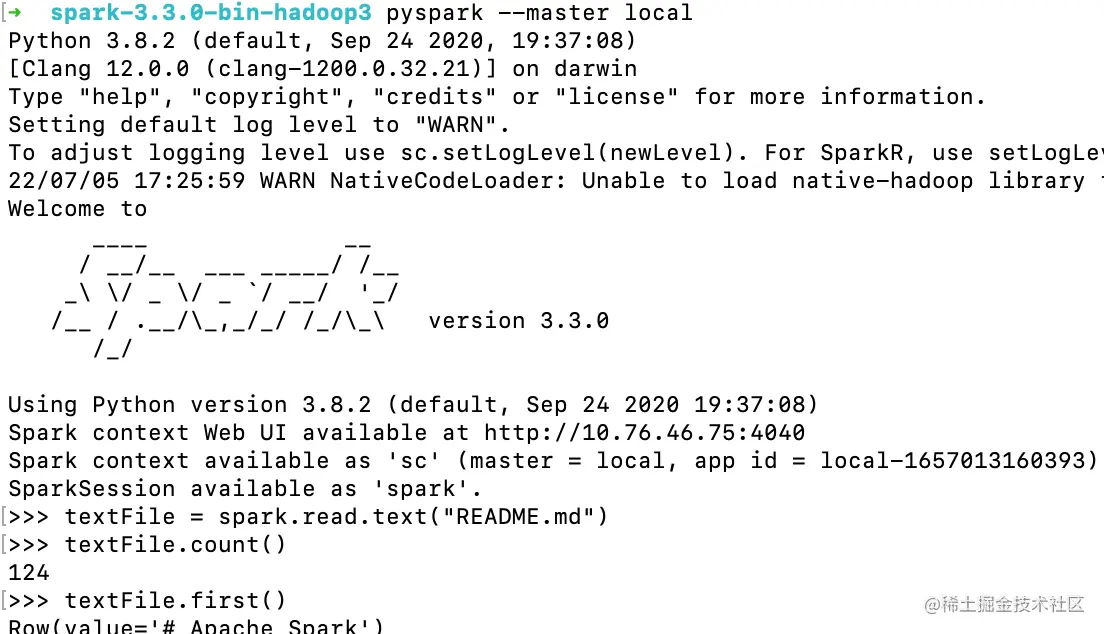

2.8Spark提交命令

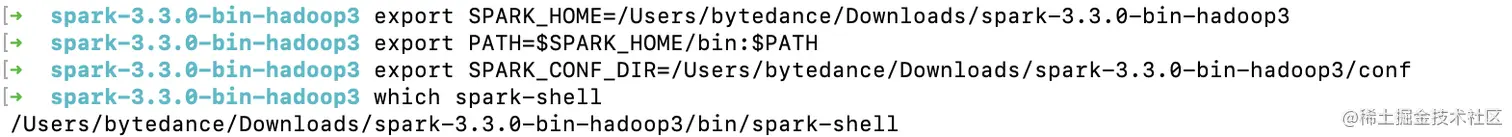

环境变量

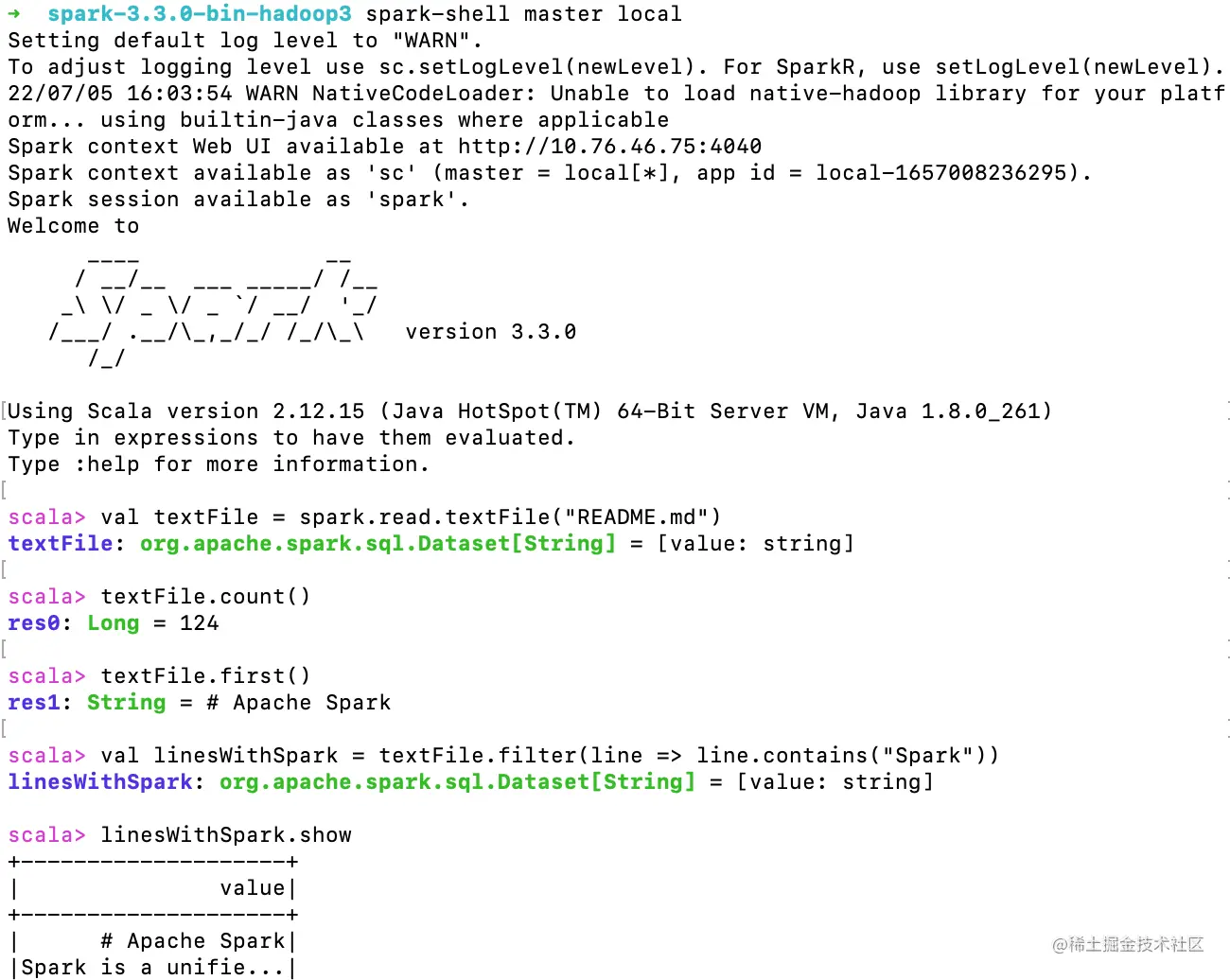

spark-shell

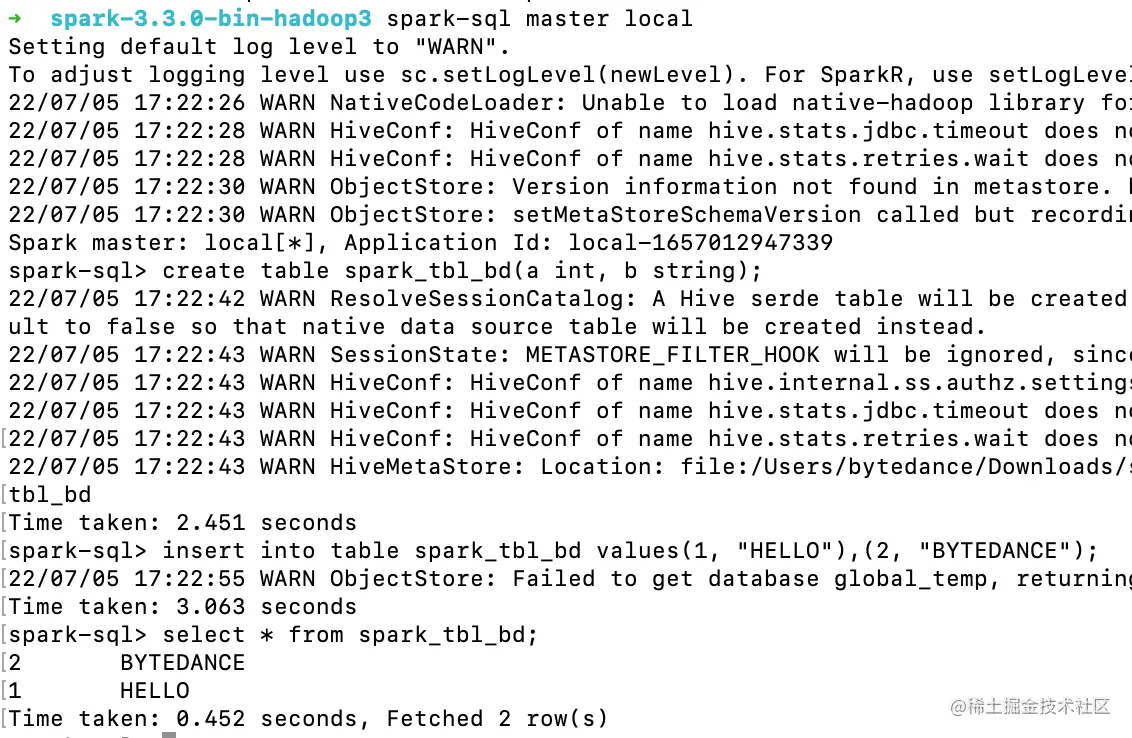

spark-sql

pyspark

2.8Spark提交一个简单任务

package org.apache.spark.examples

import scala.math.random
import org.apache.spark.sql.sparkSession

/** Computes an approximation to pi
    计算π的近似值
 */
object SparkPi {
    def main(args: Array [string]): Unit = {
        val spark = SparkSession
            .builder
            .appName("spark Pi")
            .get0rCreate()
        val slices = if (args.length > 0) args(0).toInt else 2
        val n = math.min(100000L * slices，Int.MaxValue).toInt
        // avoid overflow
        val count = spark.sparkContext.parallelize( 1 until n,slices).map { i =>
            val x = random * 2 - 1
            val y = random * 2 - 1
            if (x*x + y*y <= 1) 1 else 0
        }.reduce(_ + _)
        println(s"Pi is roughly ${4.0 * count / (n - 1)}")
        spark.stop()
    }
}//蒙特卡罗随机数求pi

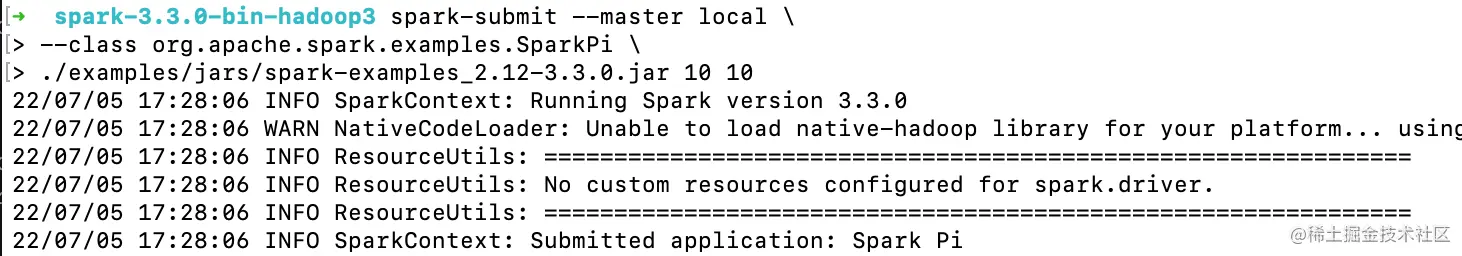

编译成jar包之后，使用spark-submit提交 image (43).png

image (44).png

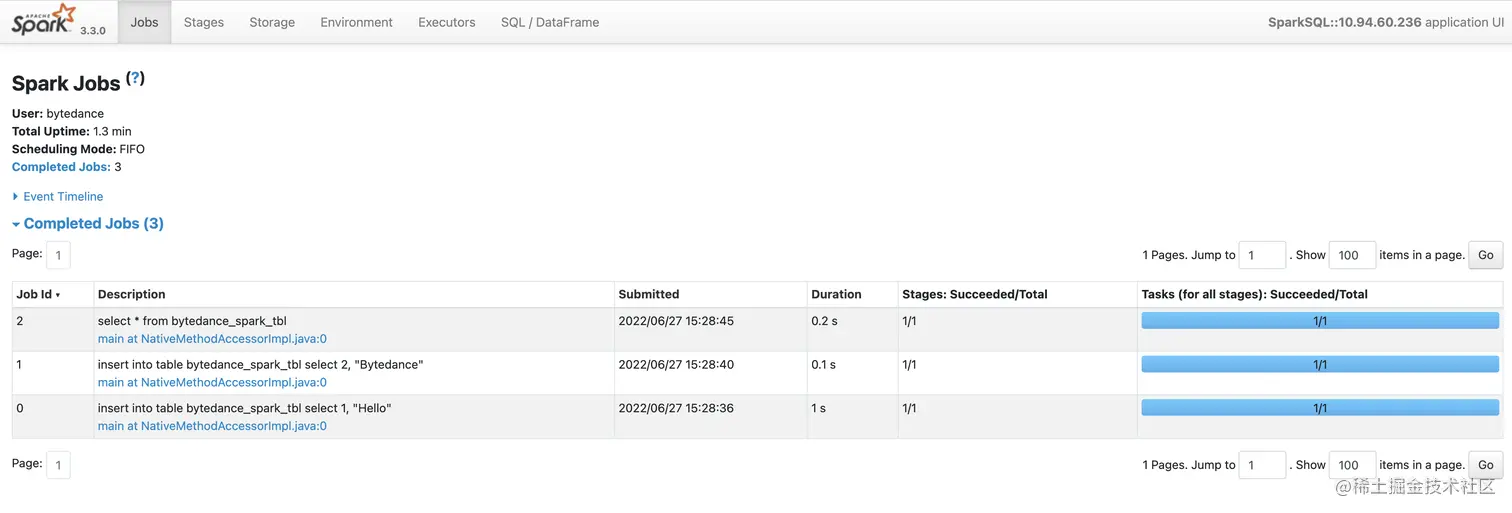

2.8Spark UI查看任务更详细信息

image (45).png

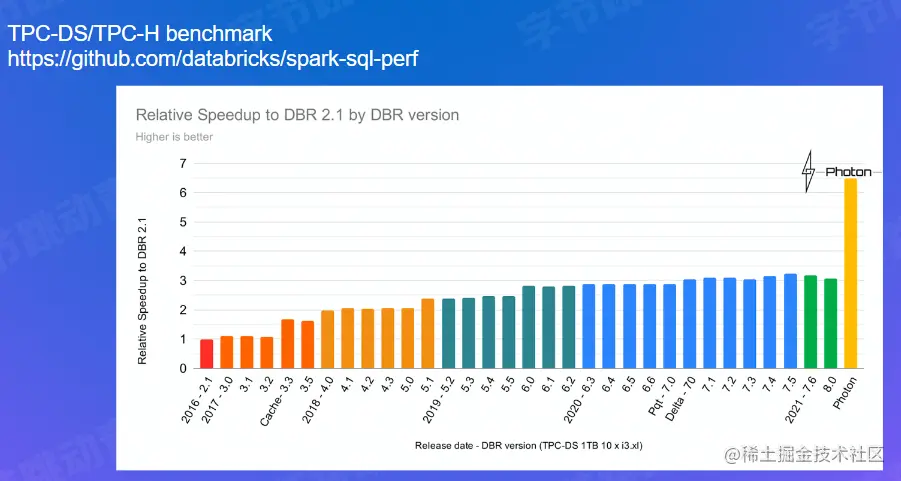

2.9Spark性能benchmark

三、SparkCore原理解析

RDD(Resilient Distributed Dataset)：弹性分布式数据集，是一个容错的、并行的数据结构
DAG/task调度
Shuffle：Spark中数据重分发的一种机制。
内存管理机制

3.1基本单元：RDD

RDD(Resilient Distributed Dataset)：弹性分布式数据集，是一个容错的、并行的数据结构

描述RDD的五要素

要素	解释
Partitions/分区	分区个数（集合默认CPU数）对应task处理，并行计算数量
Compute/计算	计算函数个数与分区数对应
Dependencies/相依性	RDD依赖其他RDD（前后依赖关系，不用从头开始）
Partitioner/分割器	键值RDD的分区器(例如，抛出RDD是hash的)
PreferredLocations/预测位置	可计算每个分区的优先位置（例如，HDFS 文件的块位置）

abstract class RDD{
def getPartitions: Array[Partition]...
def compute(split: Partition...
def getDependencies: Seq[Dependency[_]]...
val partitioner.Option[Partitioner]...
def getPreferredLocations(split:Partition)...

//算子
def map(f:T=> U): RDD[U]
def filter(f:T=> Boolean): RDD[T]
...
def count(): Long
def cache()//缓存
def persist()//缓存
}

3.1创建RDD

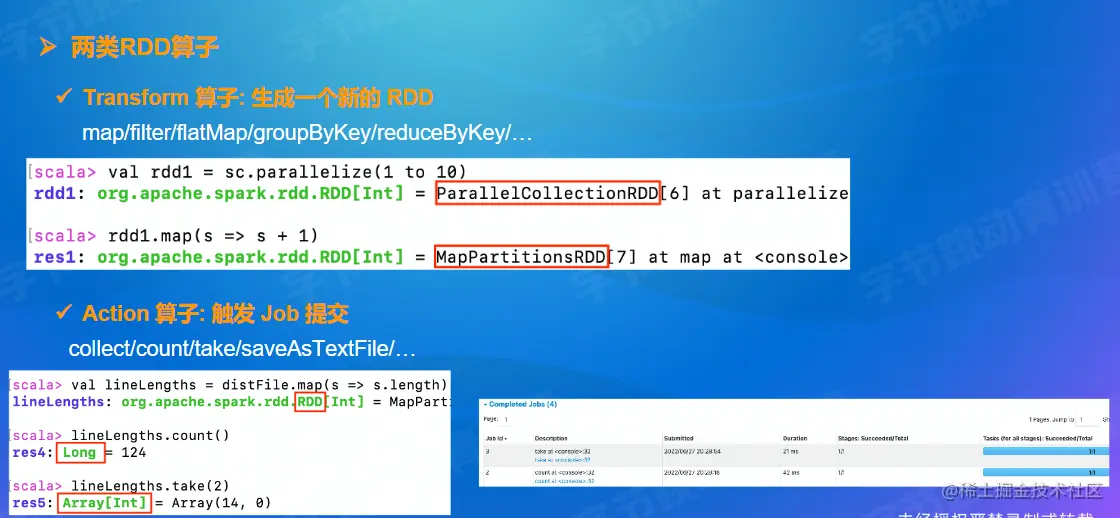

3.2两类RDD

Transform算子：生成一个RDD
Action算子：（commit）触发Job提交

3.3RDD依赖

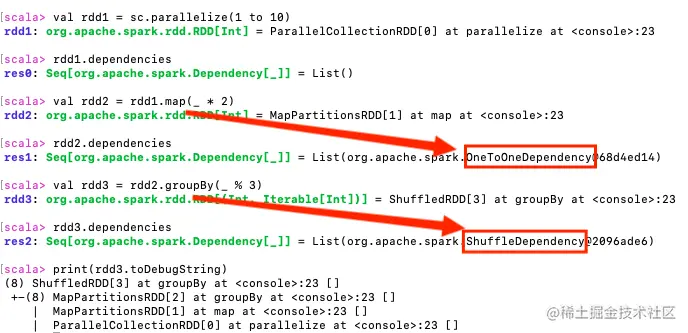

image (46).png RDD依赖下可依据子分区数据恢复运算

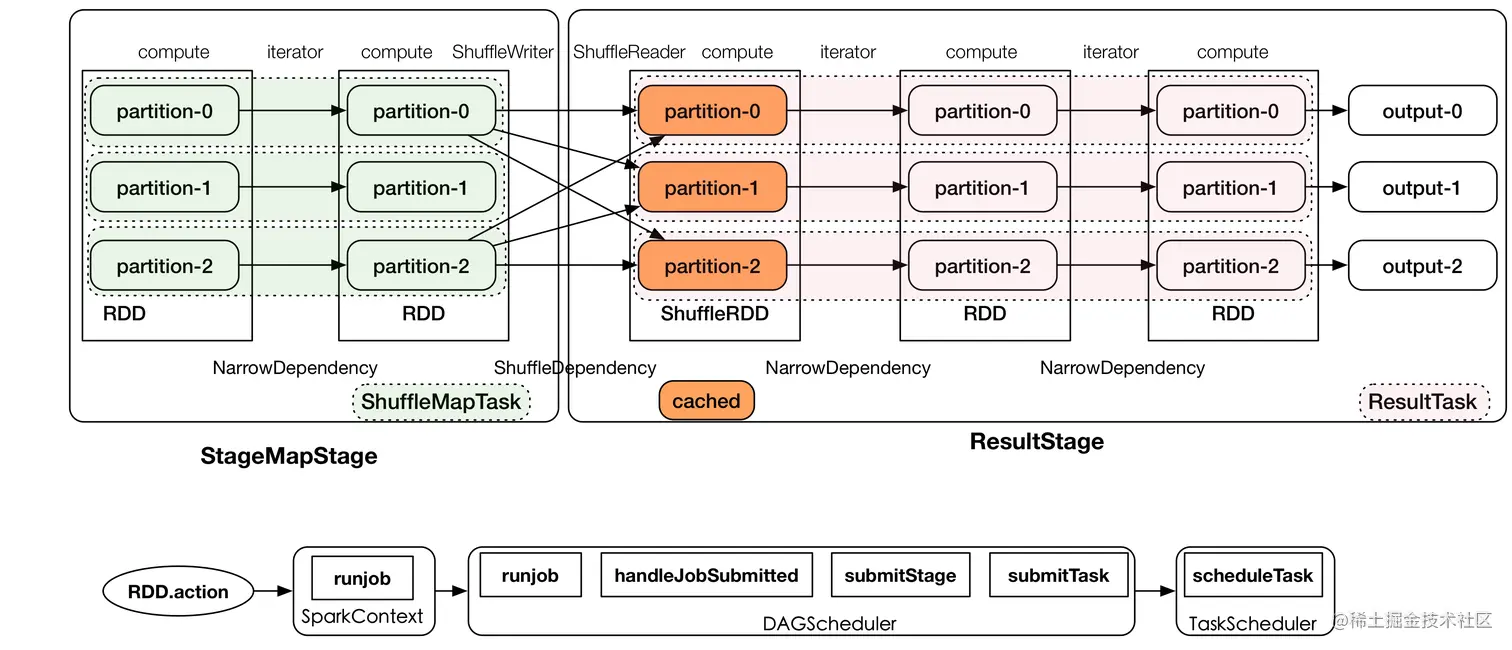

3.4RDD执行

Job: RDD action算子触发
Stage:依据宽依赖划分
Task: Stage内执行单个partition任务
划分Stage的整体思路：从后往前推，遇到宽依赖就断开，划分为一个Stage。遇到窄依赖，就将这个RDD加入该Stage中，DAG最后一个阶段会为每个结果的Partition生成一个ResultTask。每个Stage里面的Task数量由最后一个RDD的Partition数量决定，其余的阶段会生成ShuffleMapTask。

当RDD对象创建后，SparkContext会根据RDD对象构建DAG有向无环图，然后将Task提交给DAGScheduler。DAGScheduler根据ShuffleDependency将DAG划分为不同的Stage，为每个Stage生成TaskSet任务集合，并以TaskSet为单位提交给TaskScheduler。TaskScheduler根据调度算法(FIFO/FAIR)对多个TaskSet进行调度，并通过集群中的资源管理器(Standalone模式下是Master，Yarn模式下是ResourceManager)把Task调度(locality)到集群中Worker的Executor，Executor由SchedulerBackend提供。

3.5 Scheduler/调度程序

3.6 Memory Management/内存管理机制

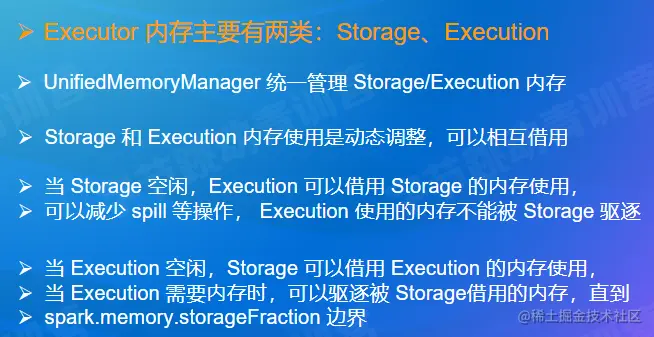

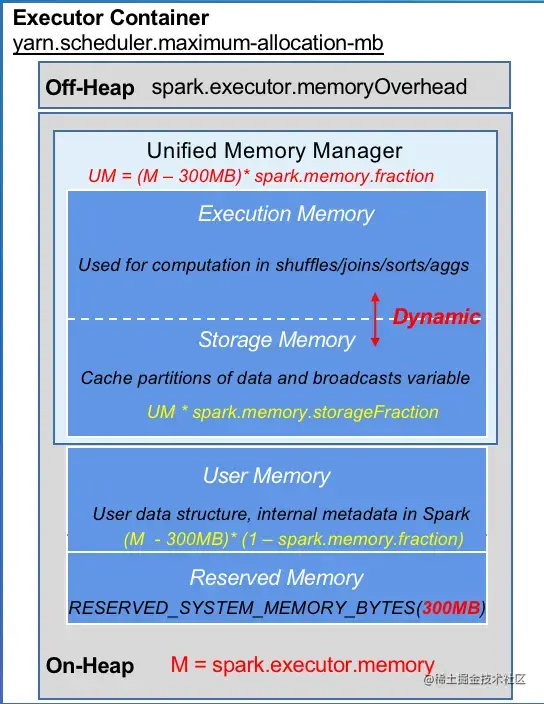

Spark 作为一个基于内存的分布式计算引擎，Spark采用统一内存管理机制。重点在于动态占用机制。

设定基本的存储内存(Storage)和执行内存(Execution)区域，该设定确定了双方各自拥有的空间的范围，UnifiedMemoryManager统一管理Storage/Execution内存
双方的空间都不足时，则存储到硬盘；若己方空间不足而对方空余时，可借用对方的空间
当Storage空闲，Execution可以借用Storage的内存使用，可以减少spill等操作， Execution内存不能被Storage驱逐。Execution内存的空间被Storage内存占用后，可让对方将占用的部分转存到硬盘，然后"归还"借用的空间
当Execution空闲，Storage可以借用Execution内存使用，当Execution需要内存时，可以驱逐被Storage借用的内存，可让对方将占用的部分转存到硬盘，然后"归还"借用的空间

3.6.1 多任务间内存分配

UnifiedMemoryManager 统一管理多个并发Task的内存分配，空间不够则阻塞，直到足够空间唤醒

每个Task获取的内存区间为1/(2*N)~1/N,N为当前Executor中正在并发运行的task数量

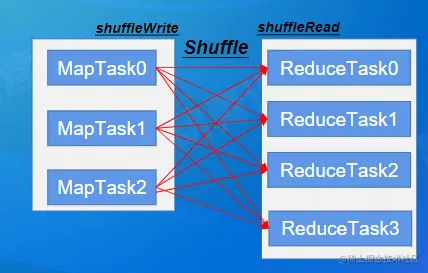

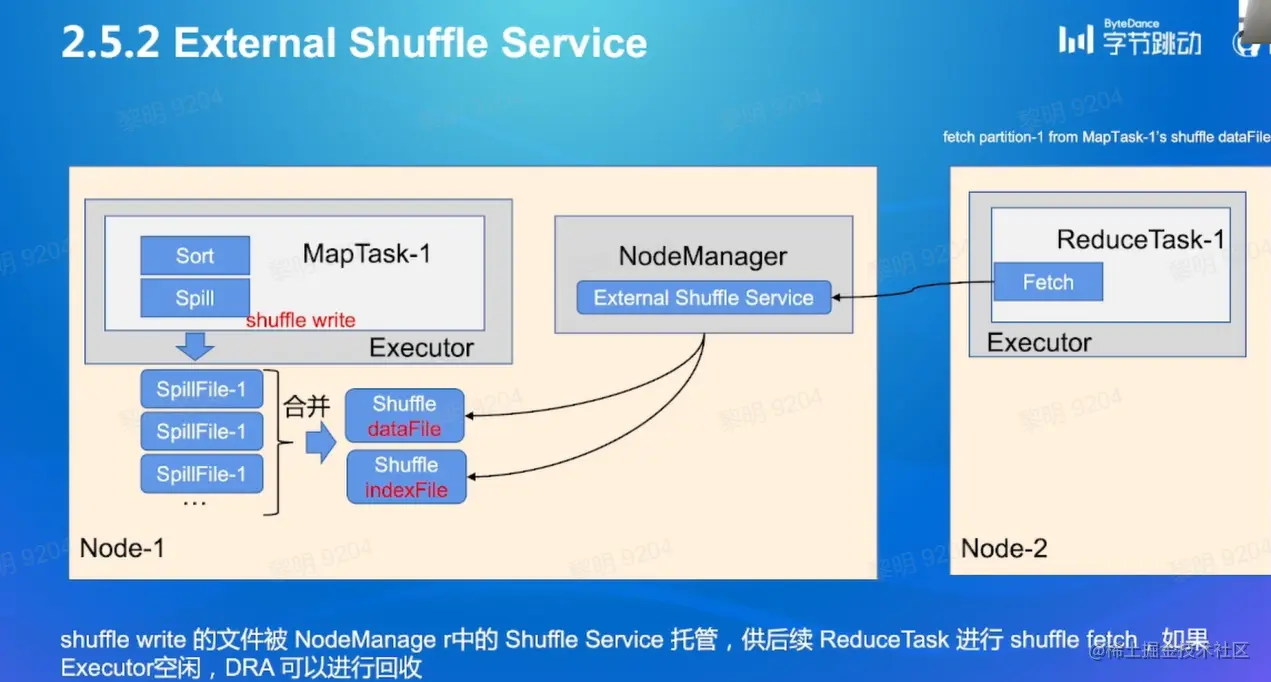

3.7 Shuffle

Map与Reduce间数据处理，重分发过程

spark.shuffle.manager -> sort

trait ShuffleManager {
    def registerShuffle...def getWriter...
    def getReader...
    def unregisterShuffle...
    }
class SortShuffleManager extends ShuffleManager

四、SparkSQL原理解析

4.1.基本流程

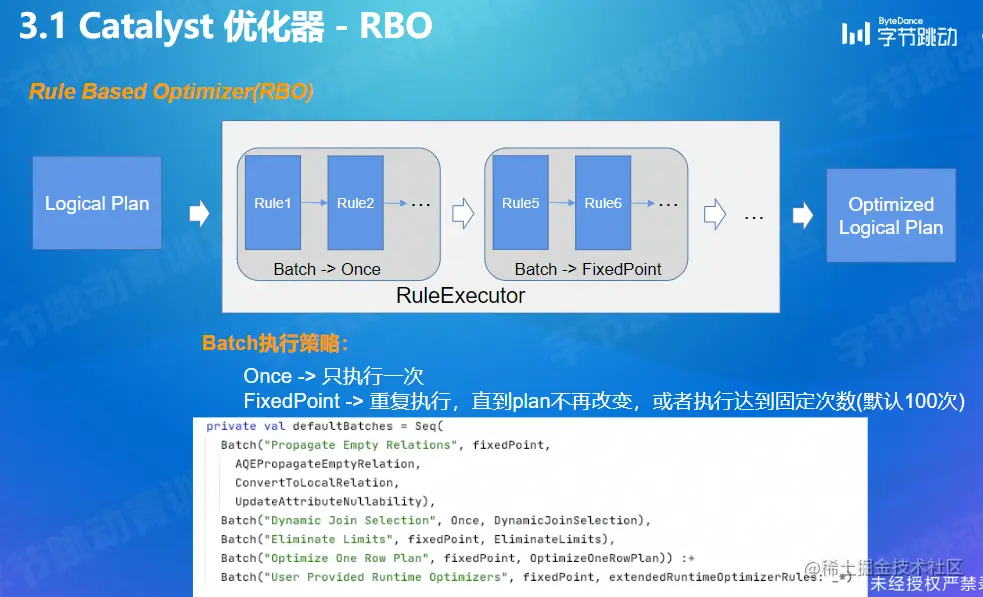

SQL Query查询语句转抽象ST语法树->Unresolved Logical Plan未解析的逻辑计划->Analysis解析计划，绑定数据，依据数据Catalog信息对数据解析->解析后逻辑计划->逻辑计划优化Catalyst（RBO/CBO）-> Physical Planning将逻辑转物理实行计划->依据Cost Model过去信息统计（CBO）->选择最佳物理执行计划->代码转换为JAVA，实现RDDs
