Spark 原理与实践 | 青训营笔记

小阿磊
256 阅读7分钟

这是我参与「第四届青训营 」笔记创作活动的第6天。

本课程主要有以下几个目标：

  1. 了解大数据处理常见的场景链路

  2. 了解Spark技术栈，包括SparkCore中的RDD/调度/Shuffle/内存管理等概念机制，以及SQL在Spark引擎中执行的详细流程

  3. 了解目前业界主要遇到的挑战以及解决方案

批式计算引擎spark

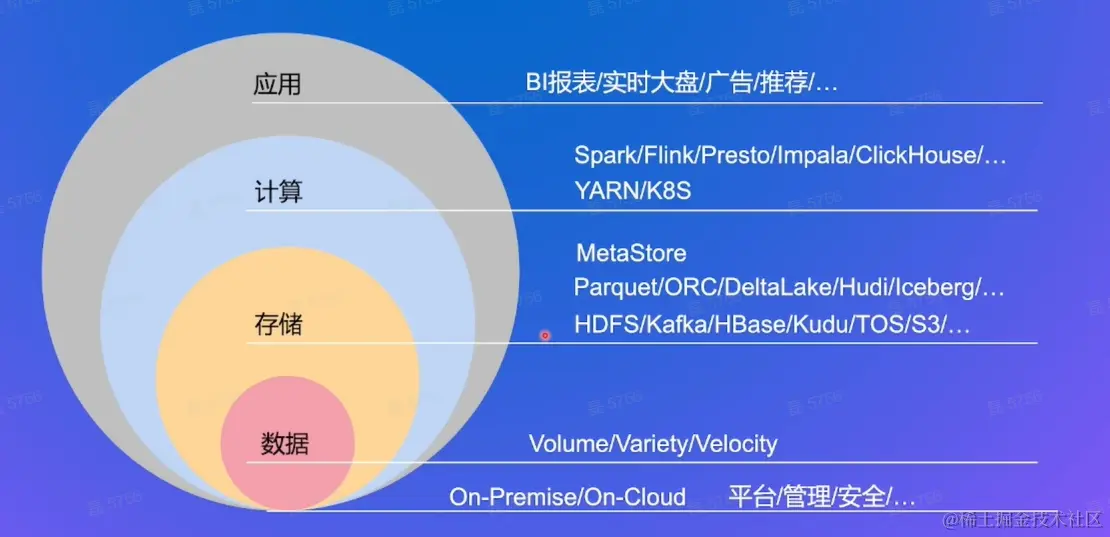

大数据处理技术栈


我们的计算引擎Spark等利用YARN平台来处理我们使用HDFS等存储的数据，上传到应用

常见大数据处理链路


开源大数据处理引擎


Spark版本演进

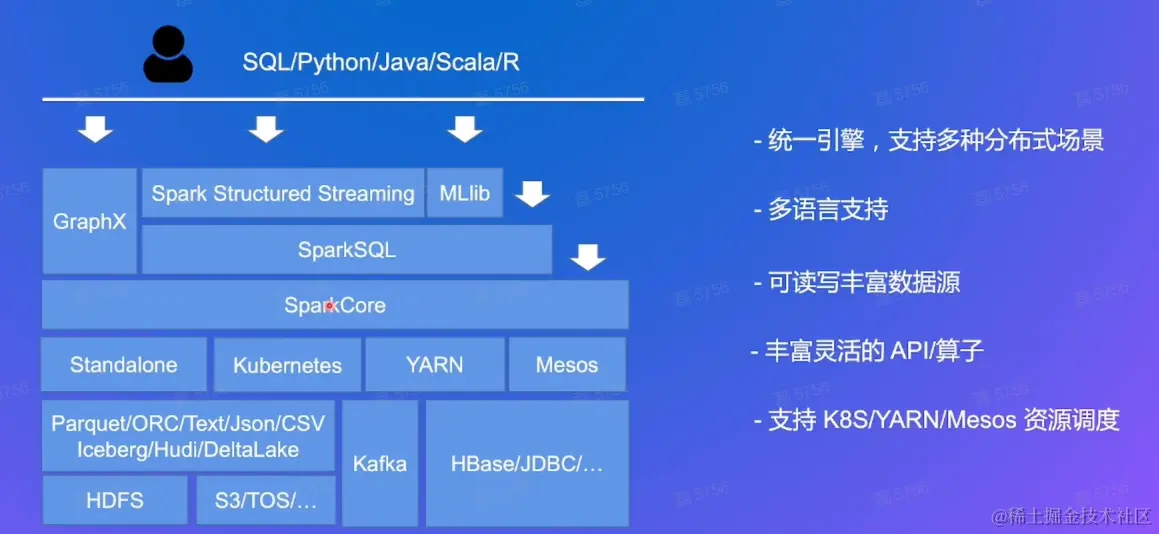

Spark生态和特点


Spark生态组件：

  • Spark Core：Spark核心组件，它实现了Spark的基本功能，包含任务调度、内存管理、错误恢复、与存储系统交互等模块。

  • Spark SQL：用来操作结构化数据的核心组件，通过Spark SQL可以直接查询Hive、HBase等多种外部数据源中的数据。

  • Spark Structured Streaming：Spark提供的流式计算框架，支持高吞吐量、可容错处理的实时流式数据处理。

  • MLlib：Spark提供的关于机器学习功能的算法程序库，包括分类、回归、聚类、协同过滤算法等，还提供了模型评估、数据导入等额外的功能。

  • GraphX：Spark提供的分布式图处理框架，拥有对图计算和图挖掘算法的API接口以及丰富的功能和运算符。

  • 独立调度器、Yarn、Mesos、Kubernetes：Spark框架可以高效地在一个到数千个节点之间伸缩计算，集群管理器则主要负责各个节点的资源管理工作，为了实现这样的要求，同时获得最大灵活性，Spark支持在各种集群管理器（Cluster Manager）上运行。

Spark特点：

  • 支持多种语言
  • 丰富的数据源
  • 丰富的API/算子

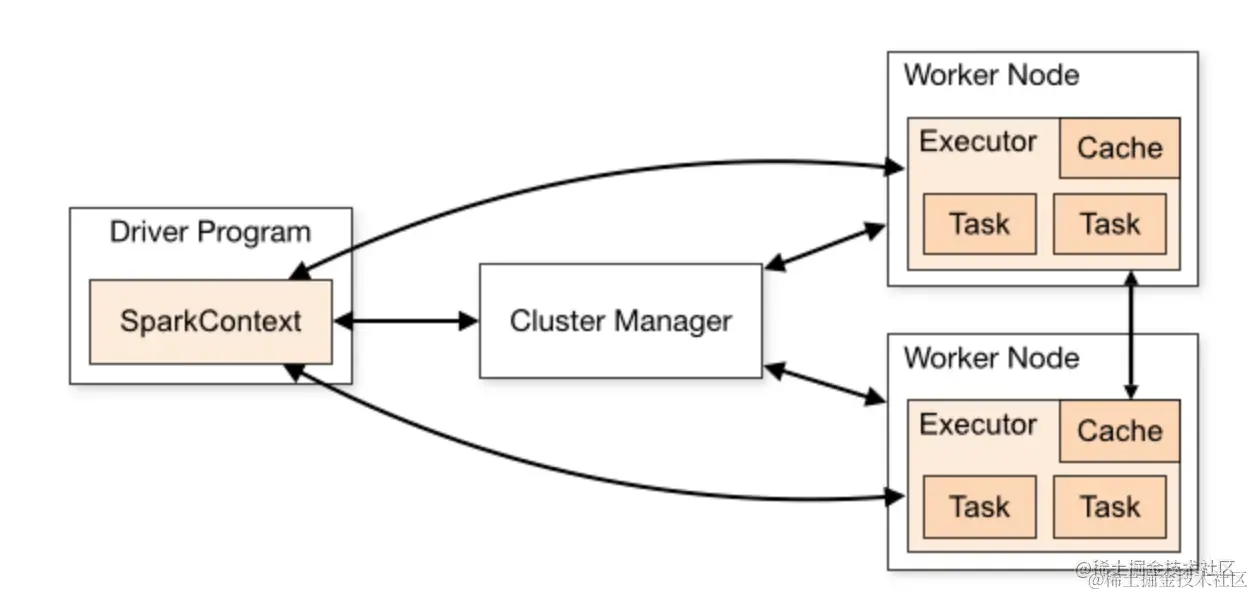

Spark运行架构


标准的master/slave架构

masiter：Cluster Manager slave： worker node

Spark应用在集群上运行时，包括了多个独立的进程，这些进程之间通过驱动程序（Driver Program）中的SparkContext对象进行协调，SparkContext对象能够与多种集群资源管理器（Cluster Manager）通信，一旦与集群资源管理器连接，Spark会为该应用在各个集群节点上申请执行器（Executor），用于执行计算任务和存储数据。Spark将应用程序代码发送给所申请到的执行器，SparkContext对象将分割出的任务（Task）发送给各个执行器去运行。

Spark运行架构流程：

用户创建SparkContext，连接到Cluster Manager，Cluster Manager根据用户提交的参数分配计算资源启动Exceutor。Driver Progrem会将用户划分不同的stage，每个satge会有一组完全相同的task，这些task会作用与不同的待处理数据，stage完成之后。Driver Progrem将这些task发送Exceutor，Exceutor会准备好task依赖和环境，实时将状态返回给Driver Progrem，Driver Progrem会根据状态做更新，不断的将task送入Executor,z直到所有task运行正确。

部署方式：

  • Spark Local Mode 本地测试/单线程多线程模式
  • Spark Standalone Mdoe 需要情动Spark的Standalone集群的Master/Worker
  • on YARN/K8S 依赖外部资源调度器

Spark任务执行

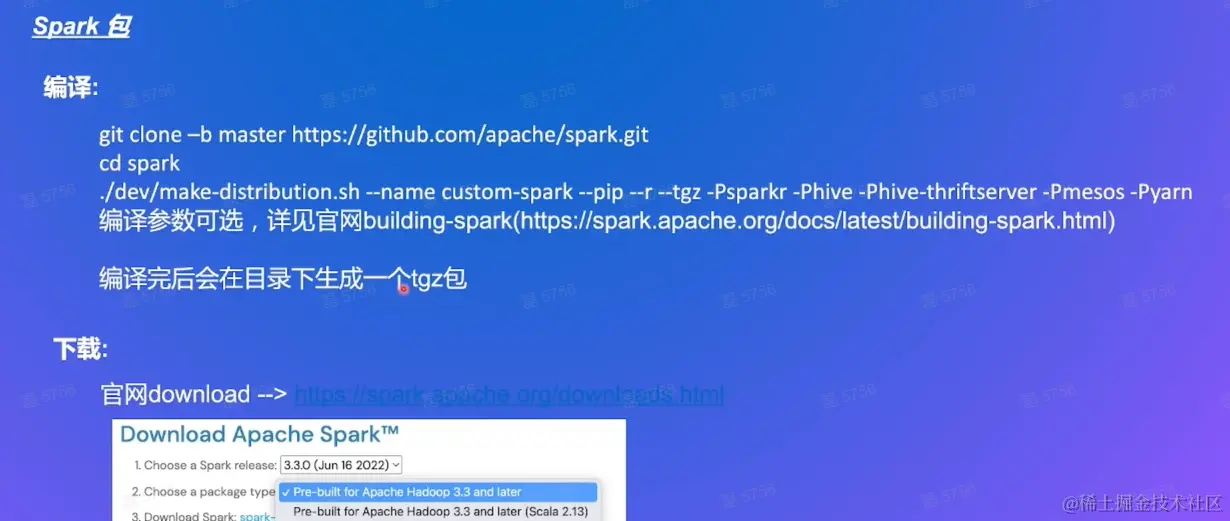

Spark下载编译：

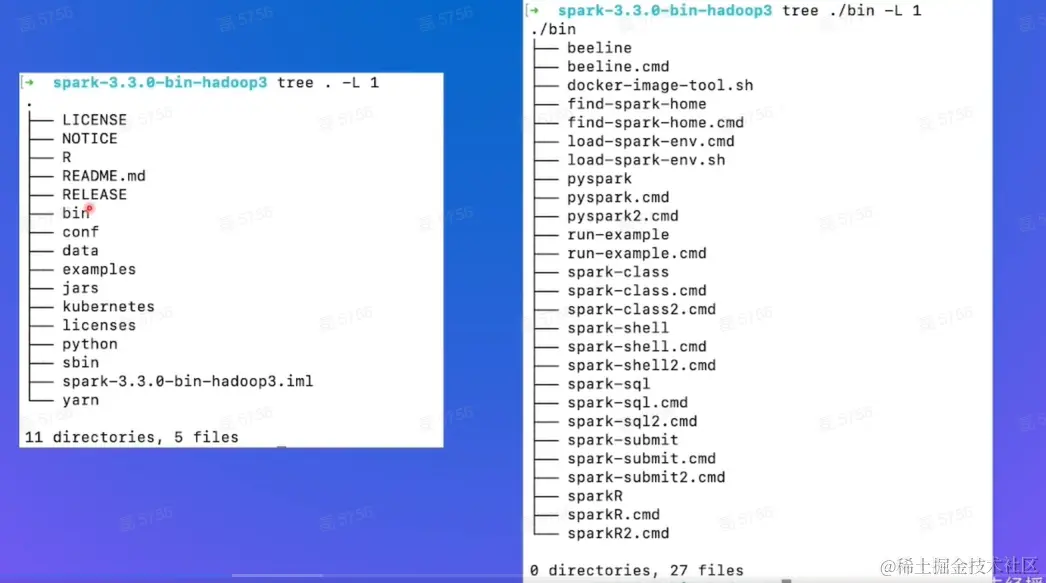

包概览：

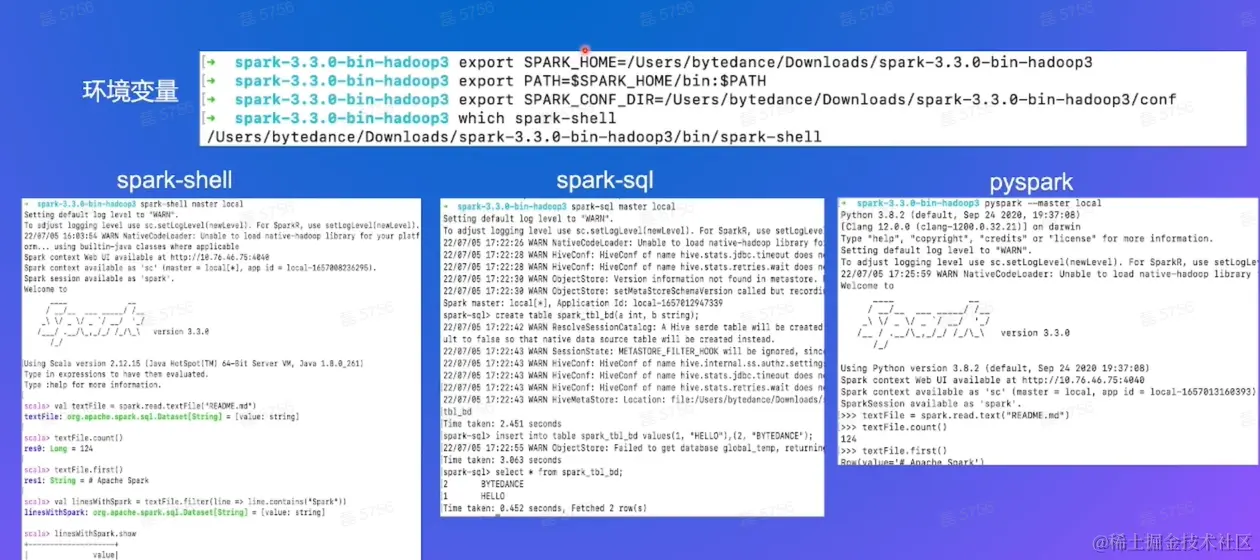

Spark提交命令：

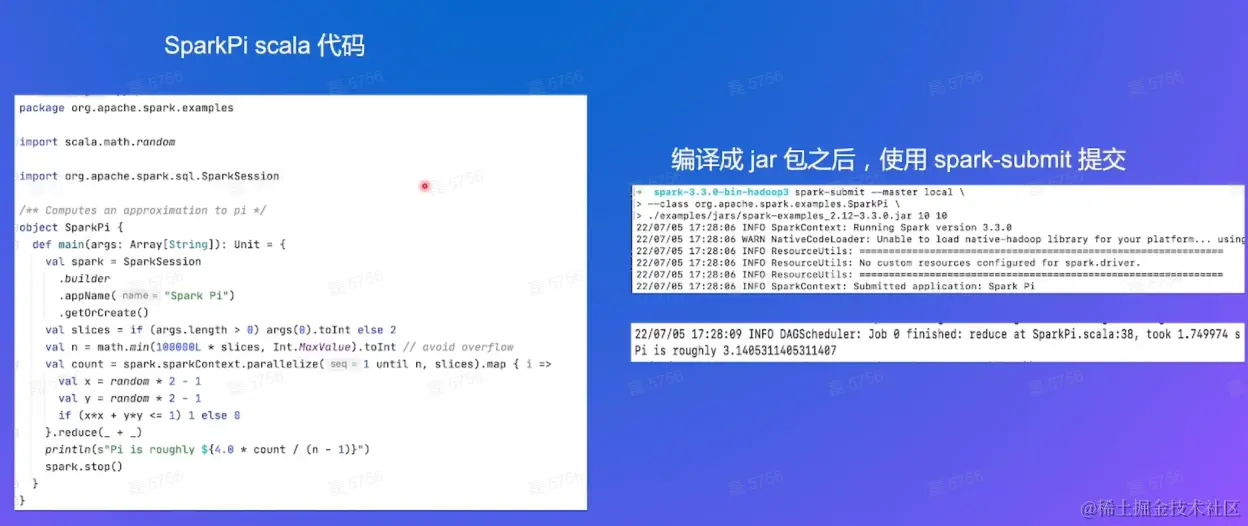

提交一个简单任务：

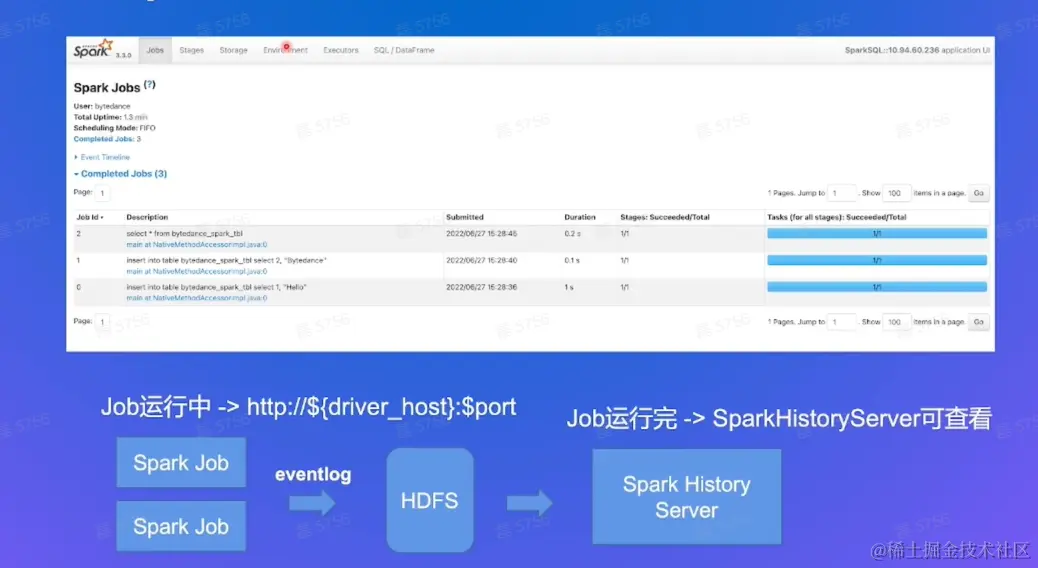

Spark UI 查看运行信息：


小结：

  • 学习了Spark的技术栈和特点
  • 从头开始提交一个Spark任务

SparkCore核心原理

目标：

  • 认识spark的核心概念RDD，RDD两种算子处理过程，理解RDD依赖，学习RDD在Spark中的执行流程
  • 了解spark中调度
  • 内存管理机制
  • shuffle机制

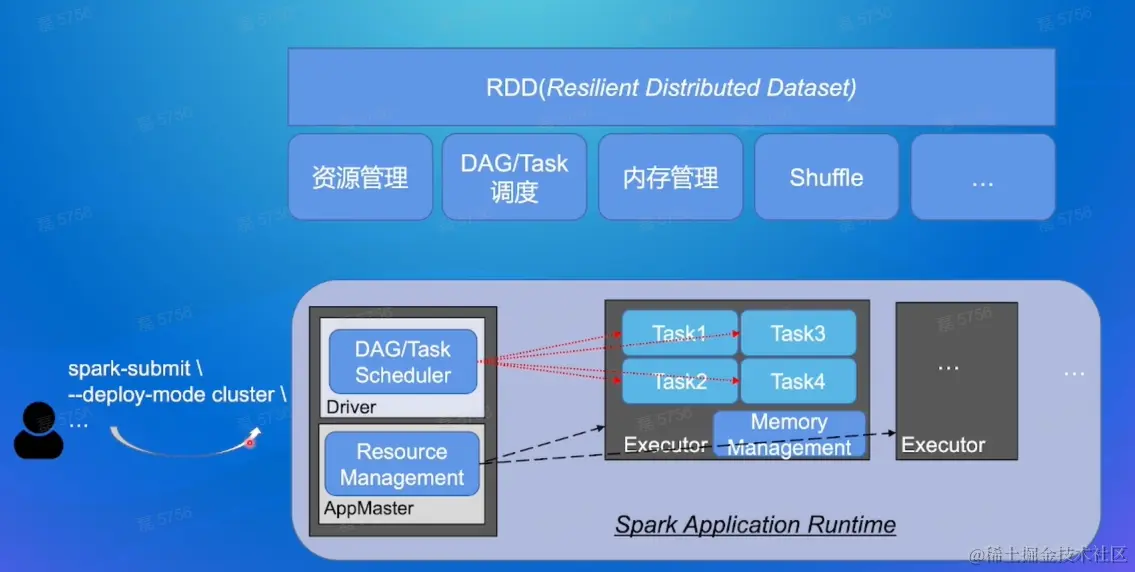

用户提交程序在Spark上做了什么？

用户提交数据，Spark创建AppMaster相当与Driver，Driver通过调度器管理分配任务，其中的数据和任务存储涉及到存储结构RDD。

什么是RDD？ 是Spark中一个基本的处理单元

RDD特性：

  • 指定分区个数
  • 有计算函数算子
  • 有依赖
  • 两种类型分区函数
  • 每个分区有优先位置列表

创建RDD

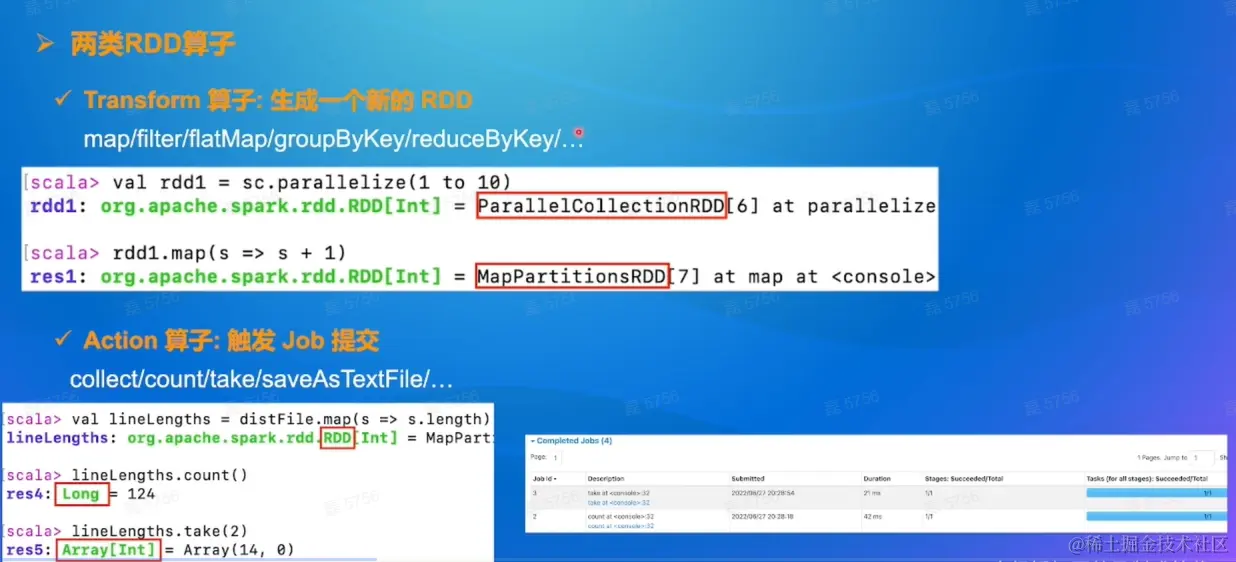

RDD算子

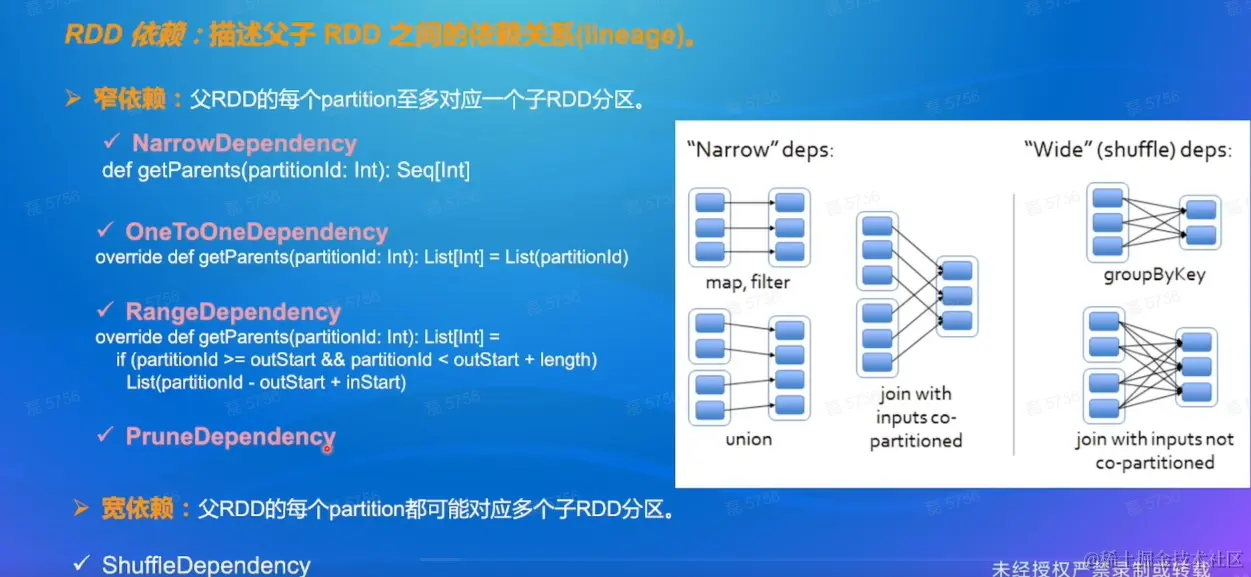

RDD依赖


通过宽窄依赖划分stage

从后往前推，遇到宽依赖将其划分不同的stage，将窄依赖连接在宽依赖之后

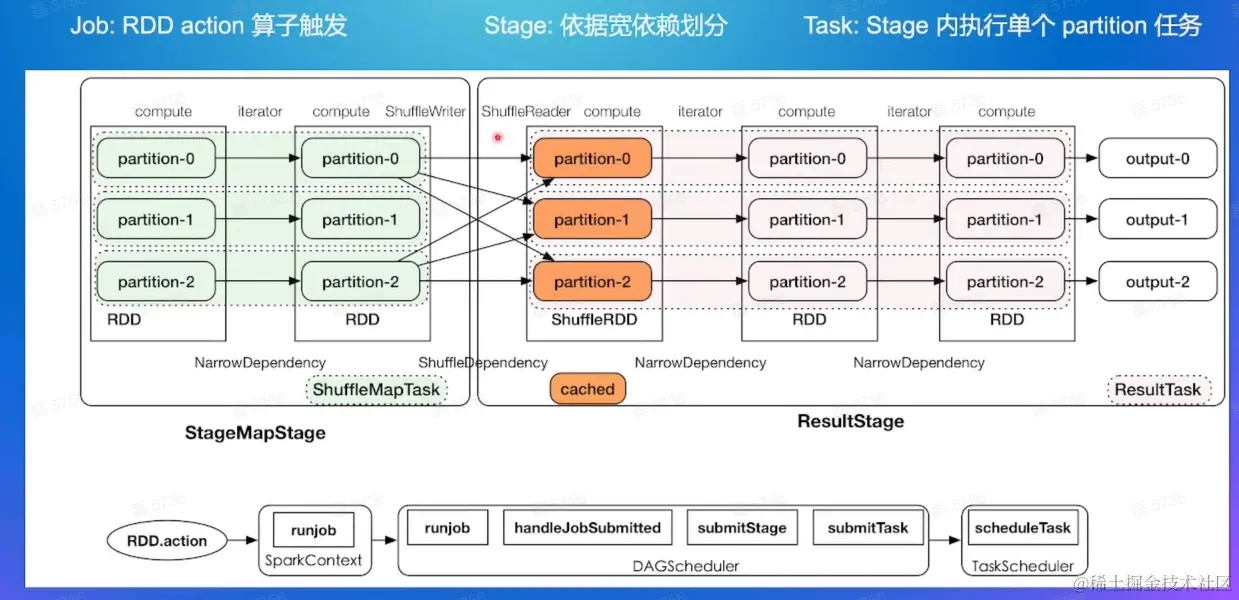

从上图我们要描述如何从一个RDD.action算子到最后的调度

当RDD.action算子触发，创建RDD,Spark构建DAG->RDD.action->runJob()->提交给DAG scheduler-> 根据ShuffleDependency 切分stage，并按依赖顺序调度stage，为每个stage生成并提交TaskSet到TaskScheduler。TaskScheduler根据调度算法多多个TaskSet进行调度，调度过程是通过资源管理器调度到workNode中的Executer上执行。

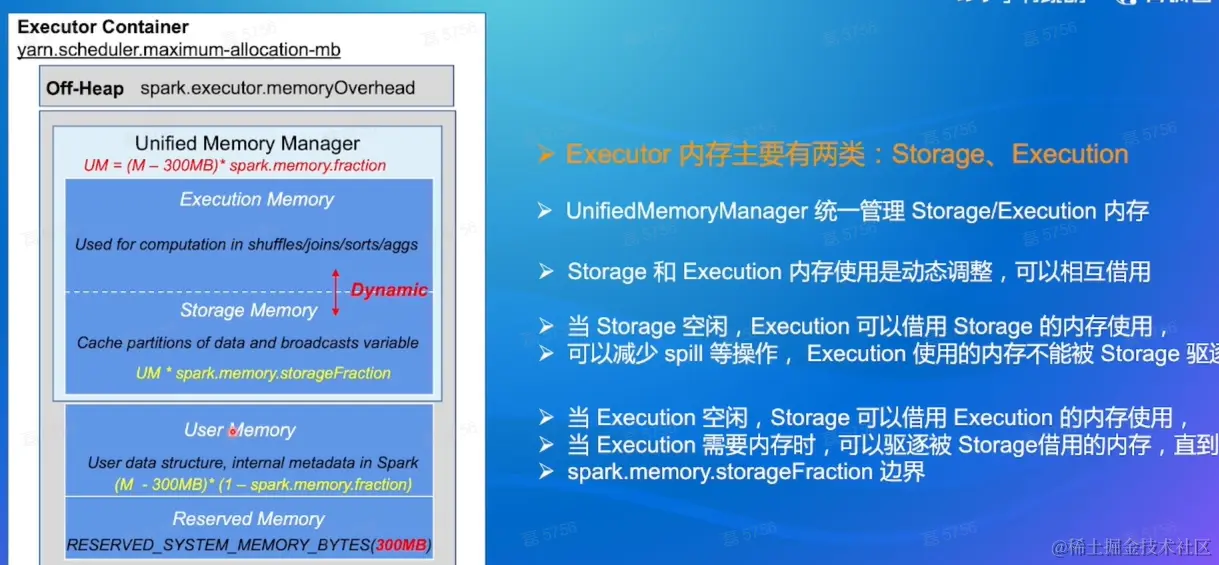

内存管理


Spark 作为一个基于内存的分布式计算引擎，Spark采用统一内存管理机制。重点在于动态占用机制。

  • 设定基本的存储内存(Storage)和执行内存(Execution)区域，该设定确定了双方各自拥有的空间的范围，UnifiedMemoryManager统一管理Storage/Execution内存

  • 双方的空间都不足时，则存储到硬盘；若己方空间不足而对方空余时，可借用对方的空间

  • 当Storage空闲，Execution可以借用Storage的内存使用，可以减少spill等操作， Execution内存不能被Storage驱逐。Execution内存的空间被Storage内存占用后，可让对方将占用的部分转存到硬盘，然后"归还"借用的空间

  • 当Execution空闲，Storage可以借用Execution内存使用，当Execution需要内存时，可以驱逐被Storage借用的内存，可让对方将占用的部分转存到硬盘，然后"归还"借用的空间

user memory存储用户自定义的数据结构或者spark内部元数据

Reserverd memory：预留内存，防止OOM，

堆内(On-Heap)内存/堆外(Off-Heap)内存：Executor 内运行的并发任务共享 JVM 堆内内存。为了进一步优化内存的使用以及提高 Shuffle 时排序的效率，Spark 可以直接操作系统堆外内存，存储经过序列化的二进制数据。减少不必要的内存开销，以及频繁的 GC 扫描和回收，提升了处理性能。

多任务间内存分配


shuffle

shuffle：map与reduce之间数据处理，重新分发的过程

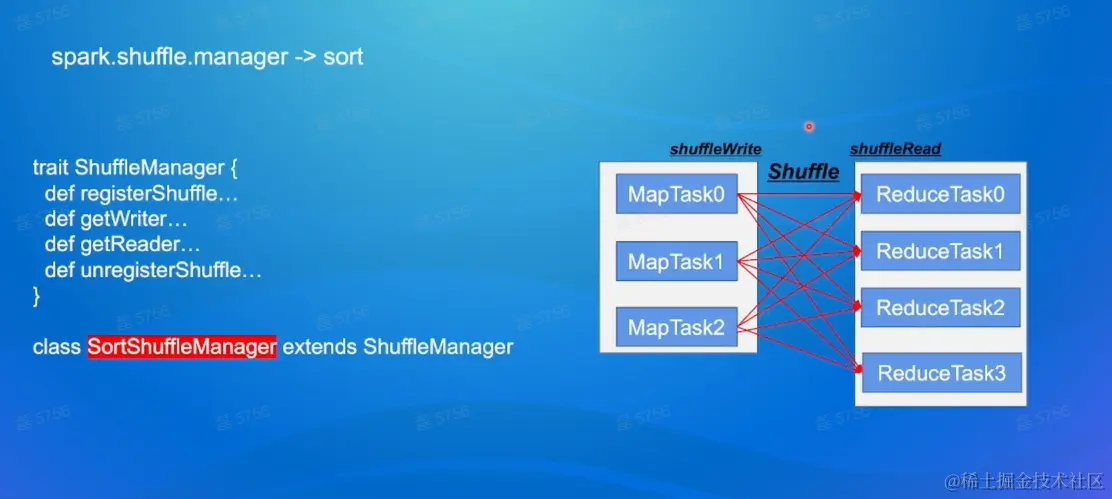

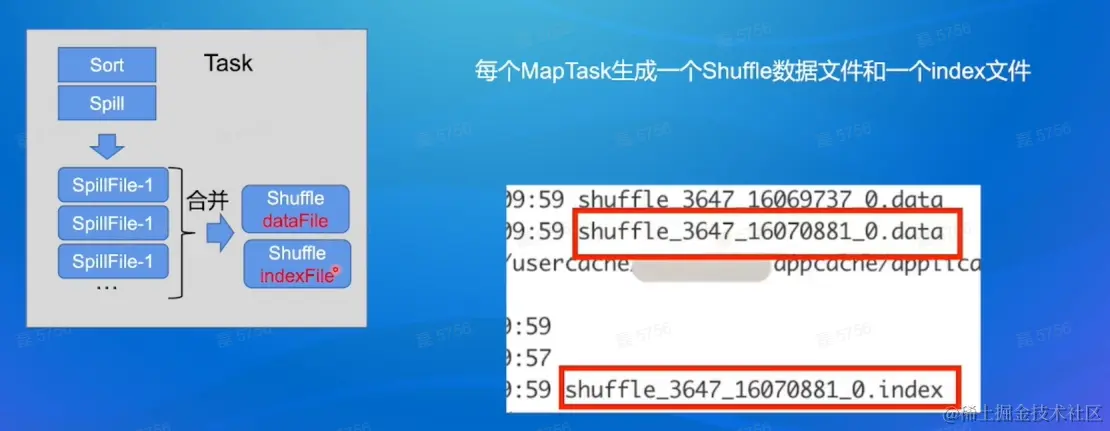

SortShuffleManager hi是ShuffleManager的一个实现 在shuffle 的过程中会对数据排序把临时文件合成一个文件并制作索引。 image.png

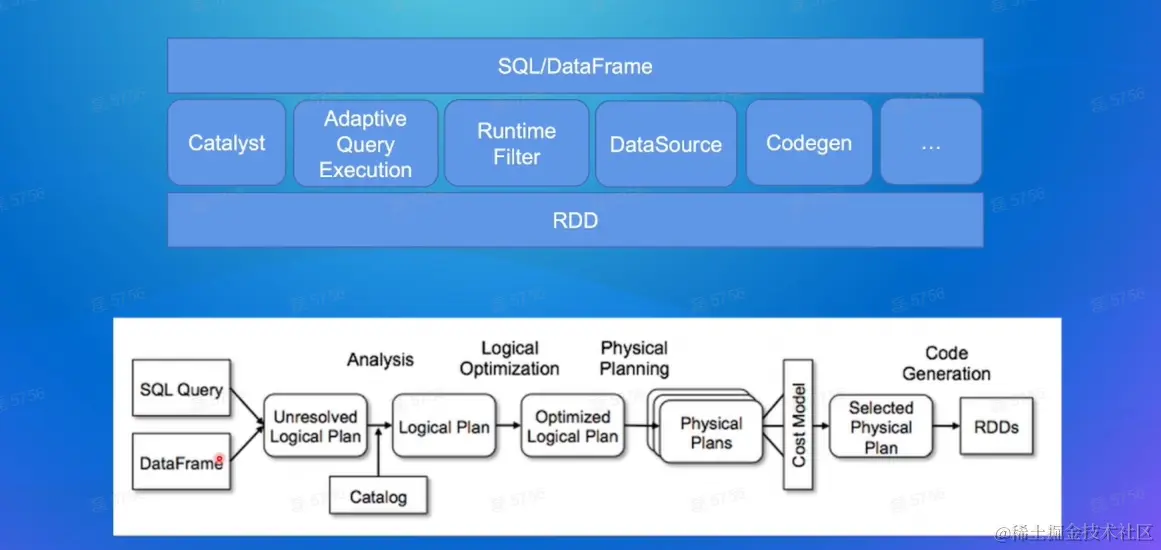

SparkSQL原理解析


Dataframe是role对象集合，每个role代表一行记录

Catalyst优化器

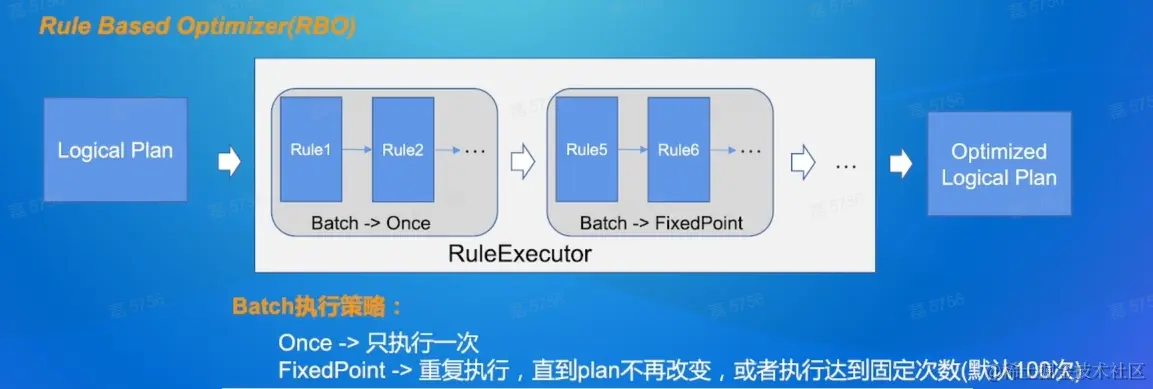

RBO


对逻辑计划进行遍历，找到满足条件的节点进行模式匹配来转换。

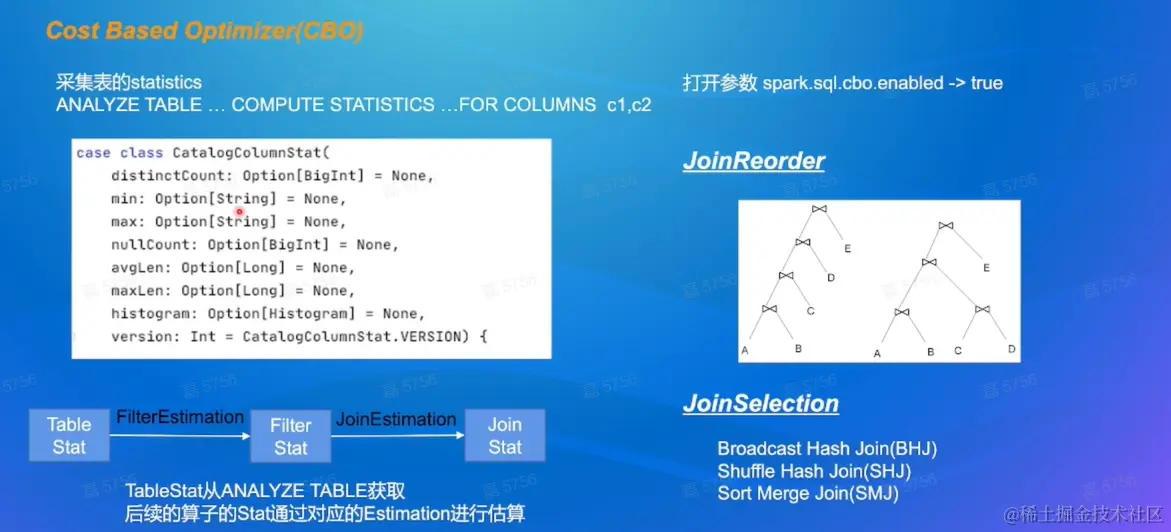

CBO

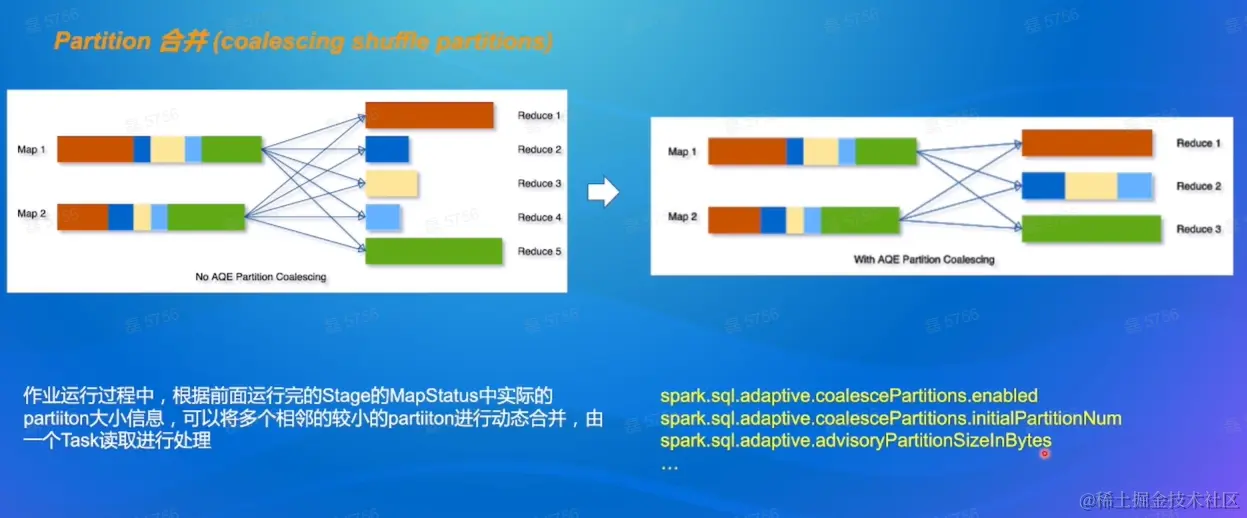

自适应查询

根据已经完成的节点进行统计然后反馈

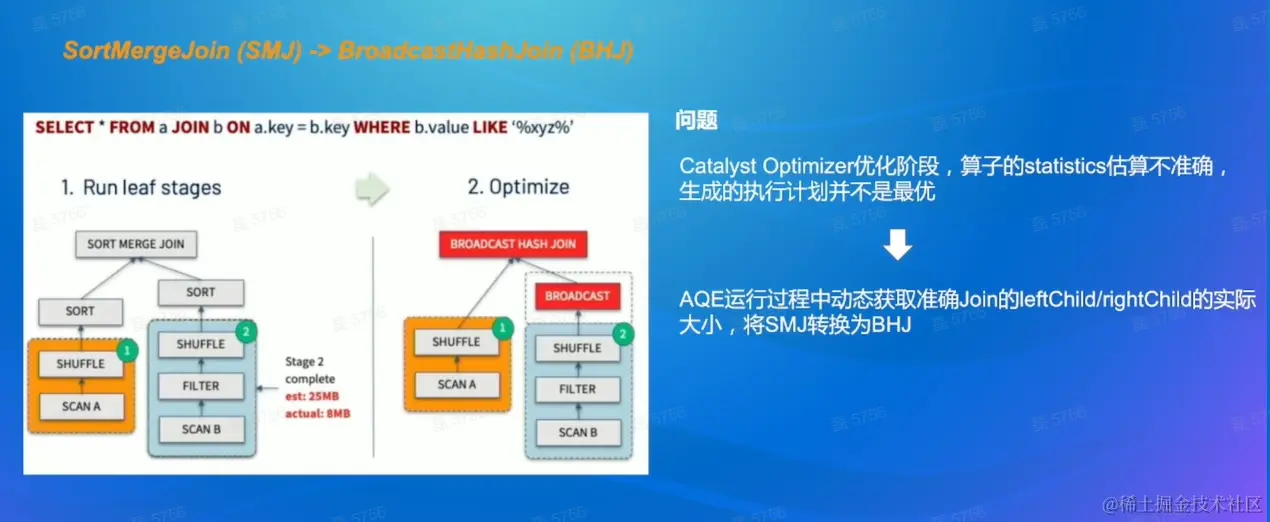

AQE 切换join策略


优化方式

  • AQE
  • Bloom Filter
  • codegen

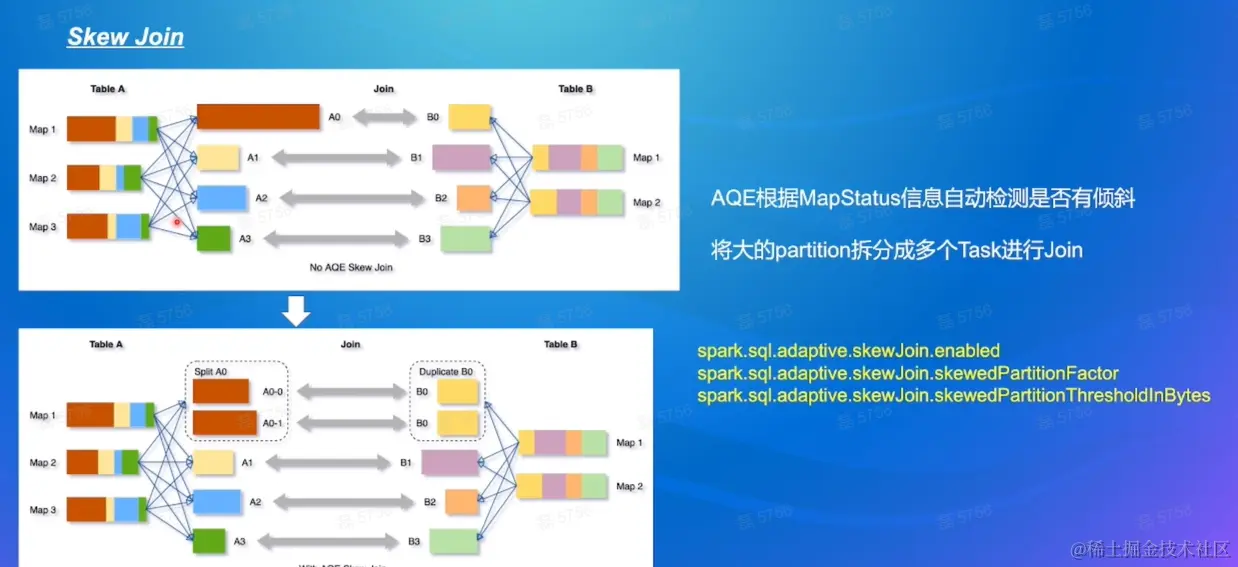

AQE 优化 skew joins

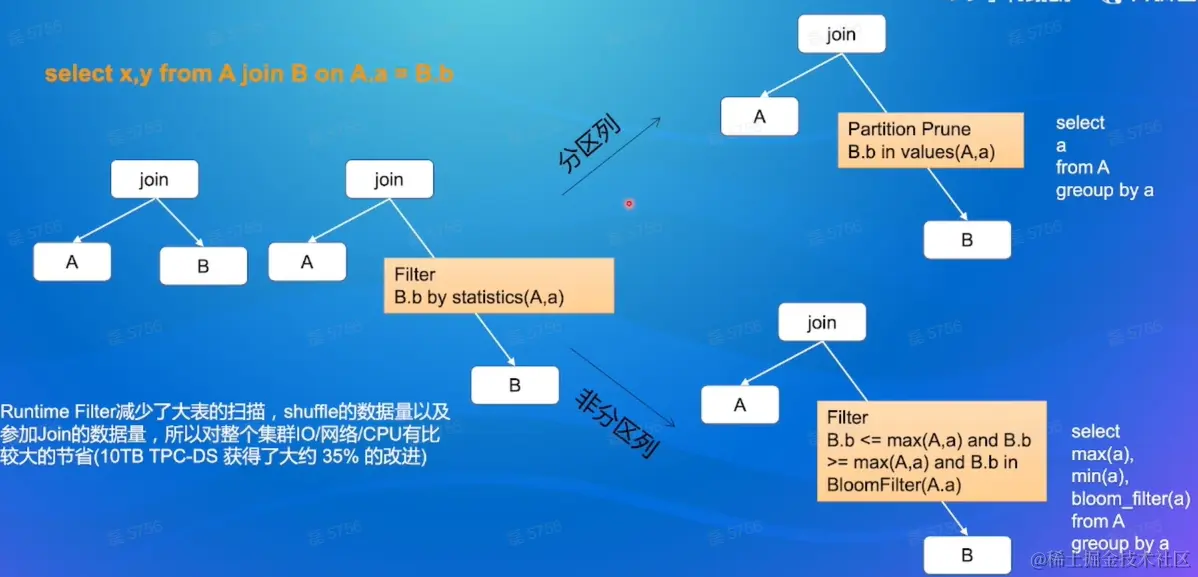

Bloom Runtime Filter

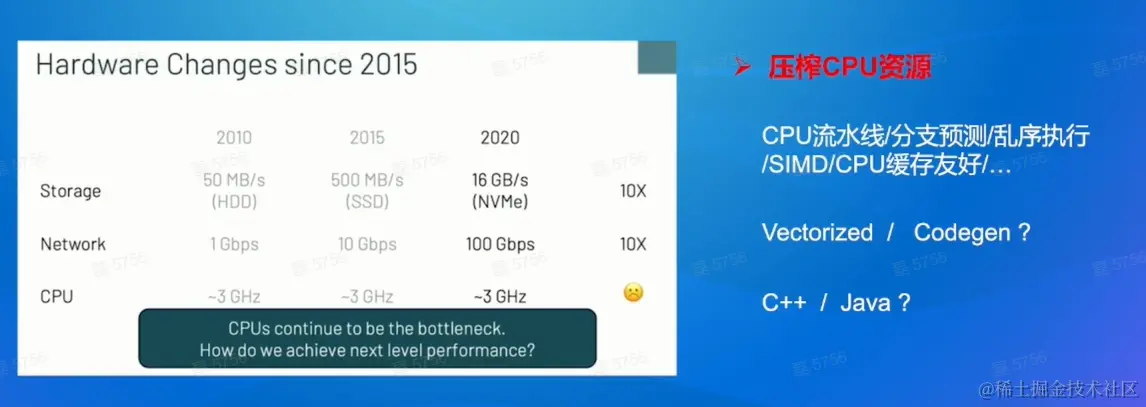

codegen - Expression 代码生成 - 表达式

codegen - WholeStageCodegen 代码生成

火山模型

将查询树每个节点看作一个operator，传统的火山模型会把每个operator看作一个迭代器，每个得到其有一个next接口，自顶向下的调用next接口。

小结：

  • 1.SparSQL的执行流程
  • 2.SaprkSQL的核心catalst优化器的优化方式RBO,CBO
  • 3.其他的优化方式
  • 4.代码生成方法

业界挑战与实践

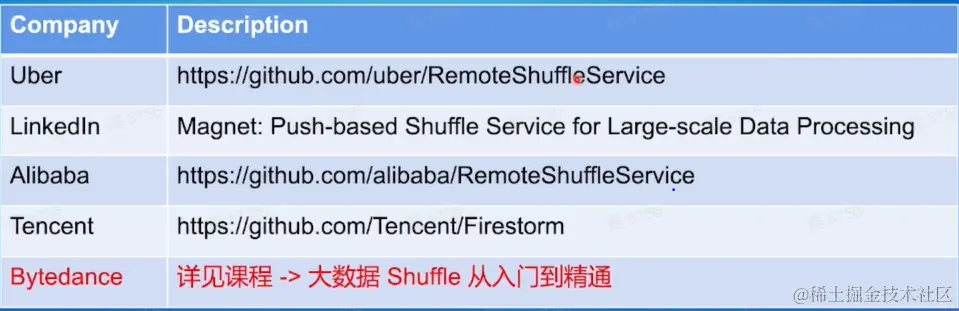

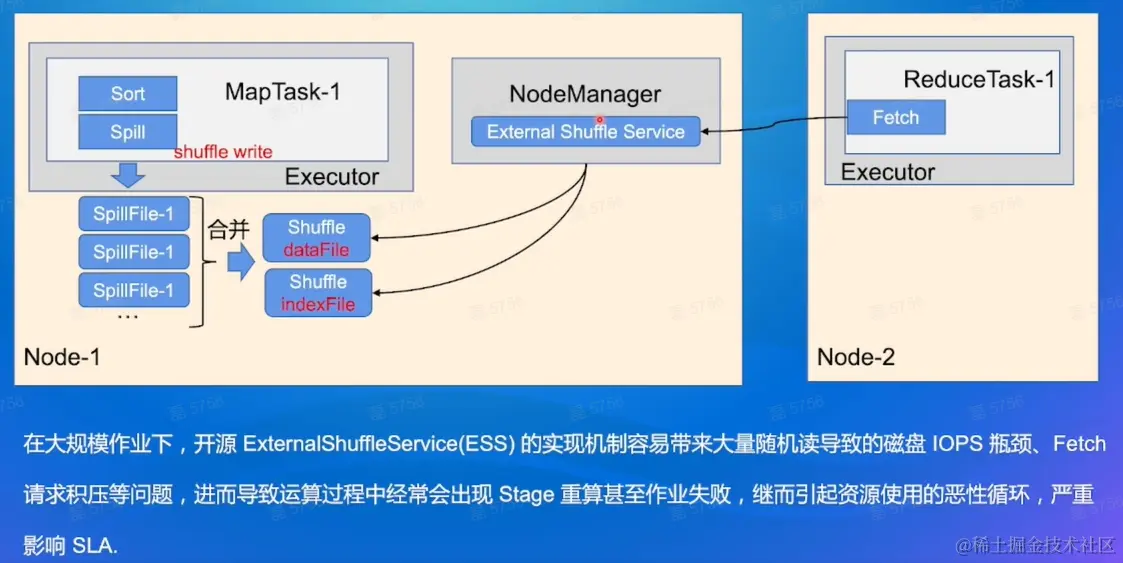

shuflle稳定性问题：


解决方案：


SQL执行性能问题：


参数推荐/作业诊断：


总结：

  • 1.学习了大数据处理常见链路，Spark特点
  • 2.学习了Spark中核心概念RDD,调度机制，内存管理机制，shuffle机制
  • 3.Sql在Spaark引擎中执行的详细流程与优化方案
  • 4.业界挑战
