unity shader graph实现顶点动画总结

1. 概述

shader graph是unity中一种图形化shader编程工具，相对于传统shader代码编程，shader graph可以更快地拖出自己想要的效果，并且可以实时预览每一步的渲染结果，提高shader开发效率，这里总结了几种shader graph实现顶点动画的方式

2. 顶点正弦动画

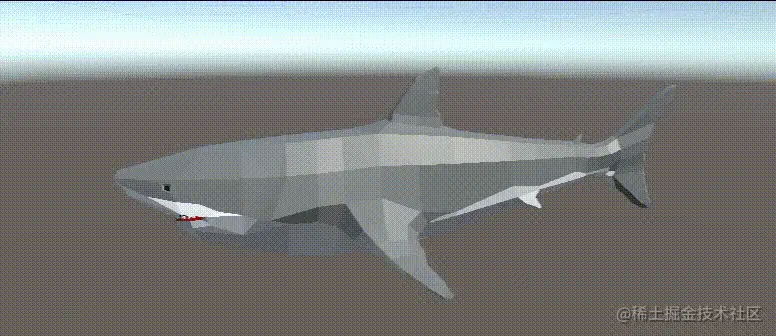

让模型沿着z轴，随时间进行正弦摆动运动，一般用于动物或尾巴摆动动画

分析动画可以得到：

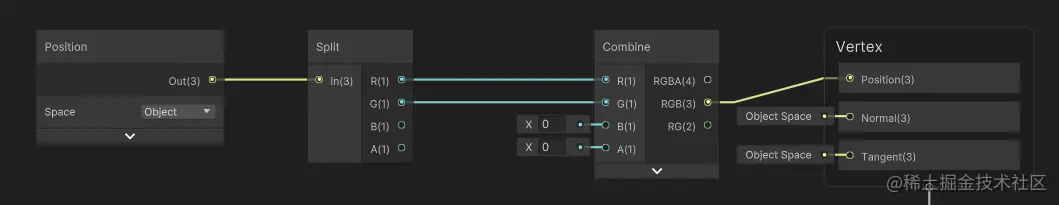

1.模型顶点的x值和y值都没有发生变化，只有z值会发生变化，因此，可以直接获取模型x值和y值赋给输出

2. z值的变化函数，自变量有两个，分别是顶点的x值和当前时间，首先不考虑时间，只将模型扭曲成一个正弦函数图像的样子，可以得到初步公式：

animationZ = z + A * sin(x * Length)

其中，x，z为顶点模型坐标，A为正弦函数振幅，Length为正弦函数周期系数

3. 接下来考虑自变量时间，即随着时间变化，将正弦函数沿着x轴移动一段距离，可以得到最终公式

animationZ = z + A * sin(x * Length + Time * Speed)

其中，Time为当前时间，Speed为速度系数

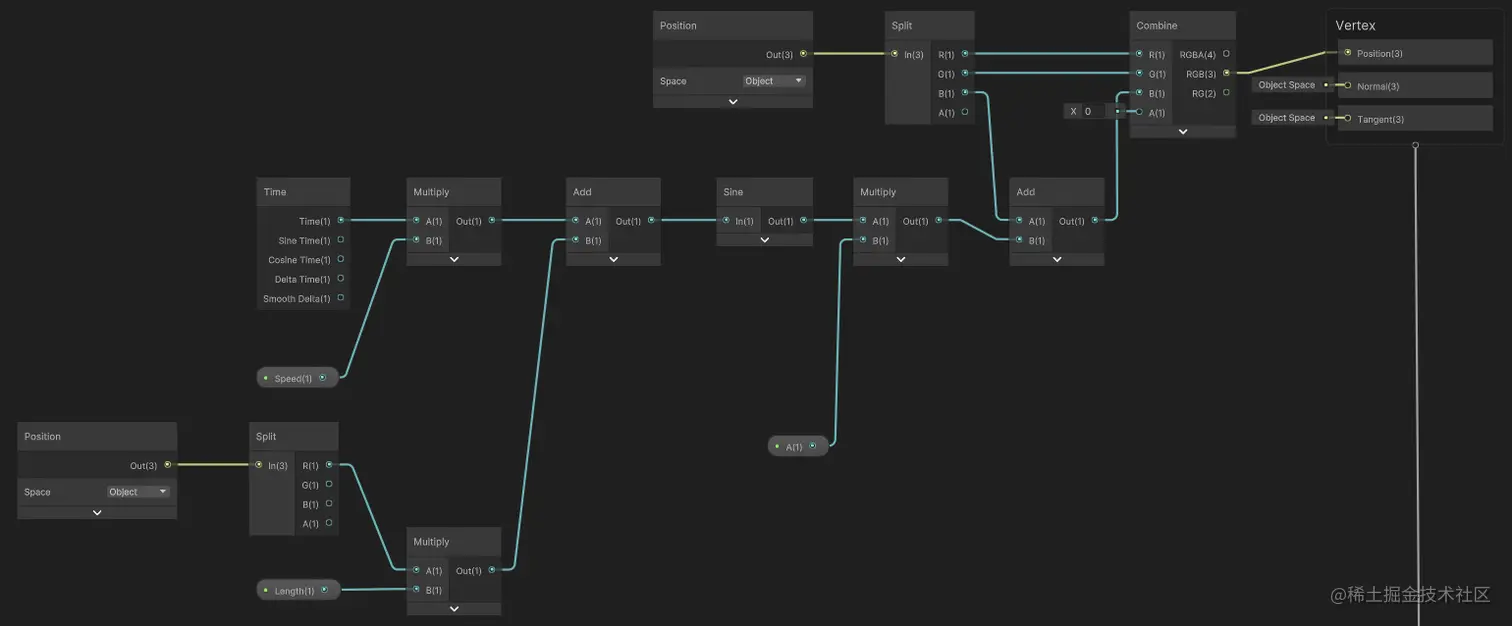

使用shader graph实现效果如下：

3. 顶点噪声动画

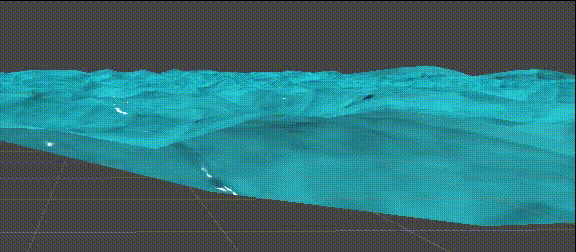

让模型顶点沿着y轴不规则波动，一般用于水面的不规则波动动画

分析动画可以得到：

1. 模型顶点的x值和z值都没有发声变化，只有y值会发声变化，同理，可以直接获取模型的x值和z值赋给输出

2. 首先不考虑时间，需要得到不规则运动的值，可以使用Gradient Noise节点，使用uv从噪声纹理进行采样，就会得到0-1之间的随机值，这里也可以给定一个表示振幅的输入值

3. 接下来考虑时间，即随着时间变化，给噪声纹理一个偏移量，可以直接使用Tilling And Offset节点
