背景/分享目标

  • 简单介绍k8s的基础知识
  • 深度介绍k8s调度的相关知识

“细节是魔鬼” vs “好读书，不求甚解”

  • k8s是一个技术深度和广度都很高的系统；

    • 广度上：本文只会覆盖到一些基本的原理和概念，并不关注具体的交互；
    • 深度上：本文只会聚焦于调度本身，具体会介绍一些整理后的代码/伪代码；

K8S整体概览

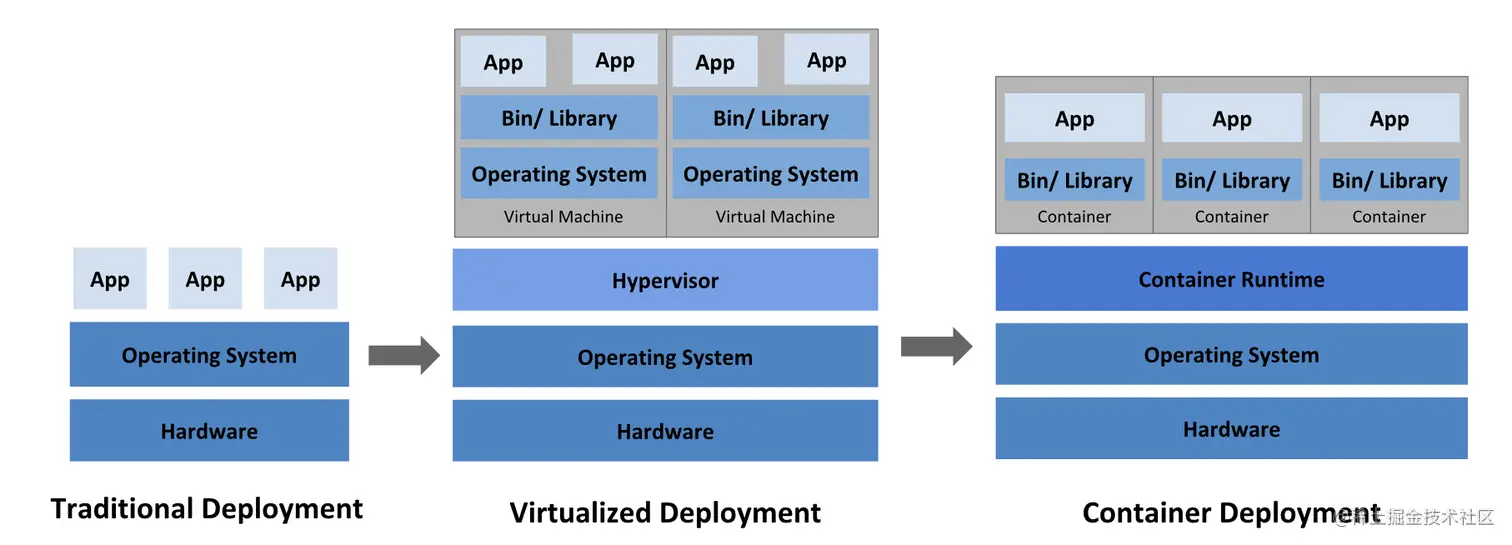

  1. 部署发展历程

与传统的部署方式相比，k8s容器化部署，主要有两个方面的变化：

  • 单机上的容器技术：把我们需要部署的程序打包成镜像/通信;

    • 在本篇文章里，暂时以docker作为容器技术代名词；
  • k8s：找到合适的物理机去部署容器；

  1. docker基础知识介绍

docker 的角色：实现部署业务程序在单机层面的各种隔离；

  • “软件层面”的隔离：

    • Namespace: 看不到物理机上的其他程序；

  • “硬件层面”的隔离：

    • Cgroup: 限制了硬件资源的使用的隔离；
    • AUFS/DeviceMapper: 文件的隔离；

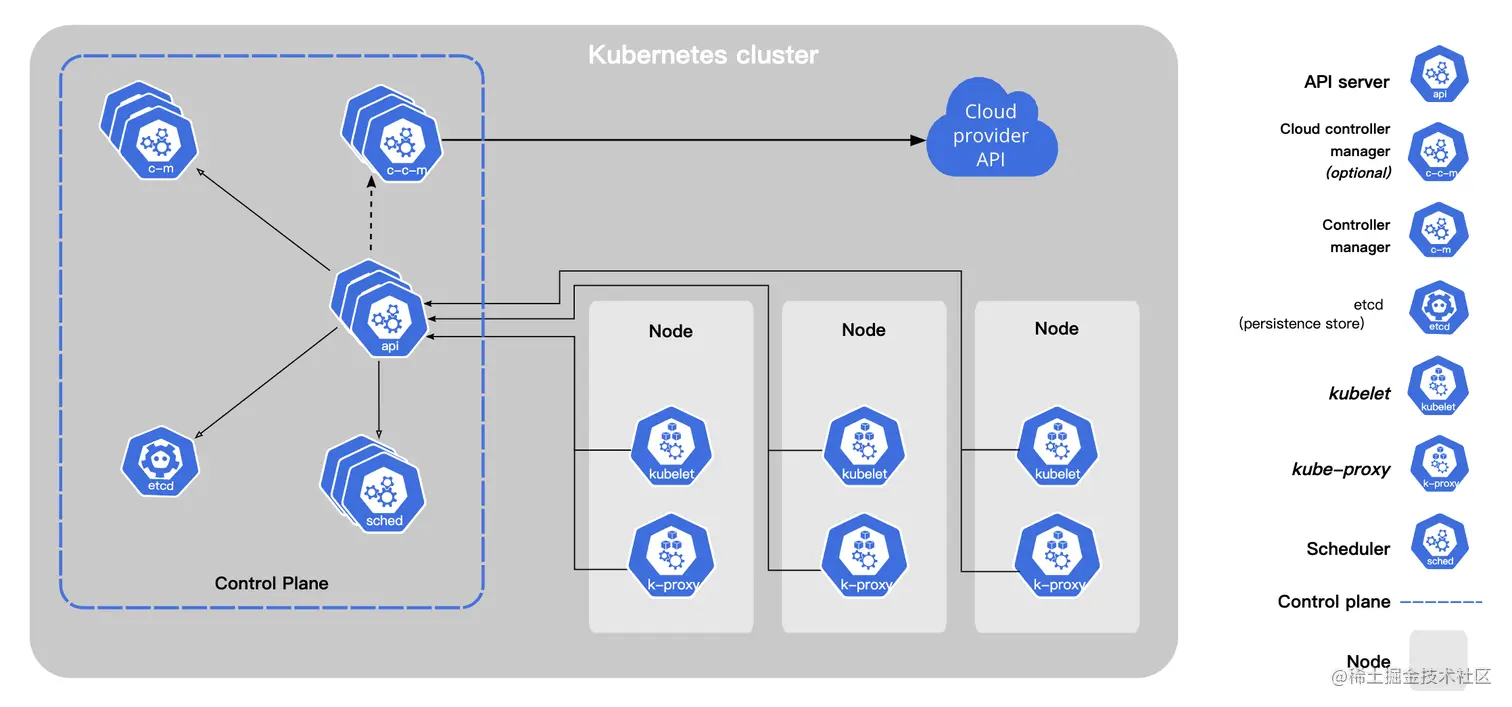

  1. k8s介绍

k8s架构的作用：

  • 容器的初始化-运行-消亡；

    • 初始化：需要挑选合适的物理机部署容器；
    • 运行：需要挑选出新的物理机部署容器；

挑选即是调度；

聚焦一下：只关注调度，也就是如何找到一个合适的物理机；其他全部都不关注；

K8S的调度逻辑分析

在 Kubernetes 中，调度

是指将 Pod 放置到合适的 Node 上，然后对应 Node 上的 Kubelet 才能够运行这些 pod

基础理论：

  • 调度概览

调度器通过 kubernetes 的监测（Watch）机制来发现集群中新创建且尚未被调度到 Node 上的 Pod。 调度器会将发现的每一个未调度的 Pod 调度到一个合适的 Node 上来运行。

  • kube-scheduler 调度流程
  • kube-scheduler 给一个 pod 做调度选择包含两个步骤：

    • 过滤

      1. 过滤阶段会将所有满足 Pod 调度需求/资源请求的 Node 选出来。 在过滤之后，得出一个 Node 列表，里面包含了所有可调度节点；通常情况下， 这个 Node 列表包含不止一个 Node。如果这个列表是空的，代表这个 Pod 不可调度。

    • 打分

      1. 在打分阶段，调度器会为 Pod 从所有可调度节点中选取一个最合适的 Node。 根据当前启用的打分规则，调度器会给每一个可调度节点进行打分。
      2. 最后，kube-scheduler 会将 Pod 调度到得分最高的 Node 上。 如果存在多个得分最高的 Node，kube-scheduler 会从中随机选取一个。

    • 个人补充的一点：

      1. 选定Node之后，单机的绑定/部署异步进行；调度根据结果再决定是绑定成功或者是绑定失败，重新调度；

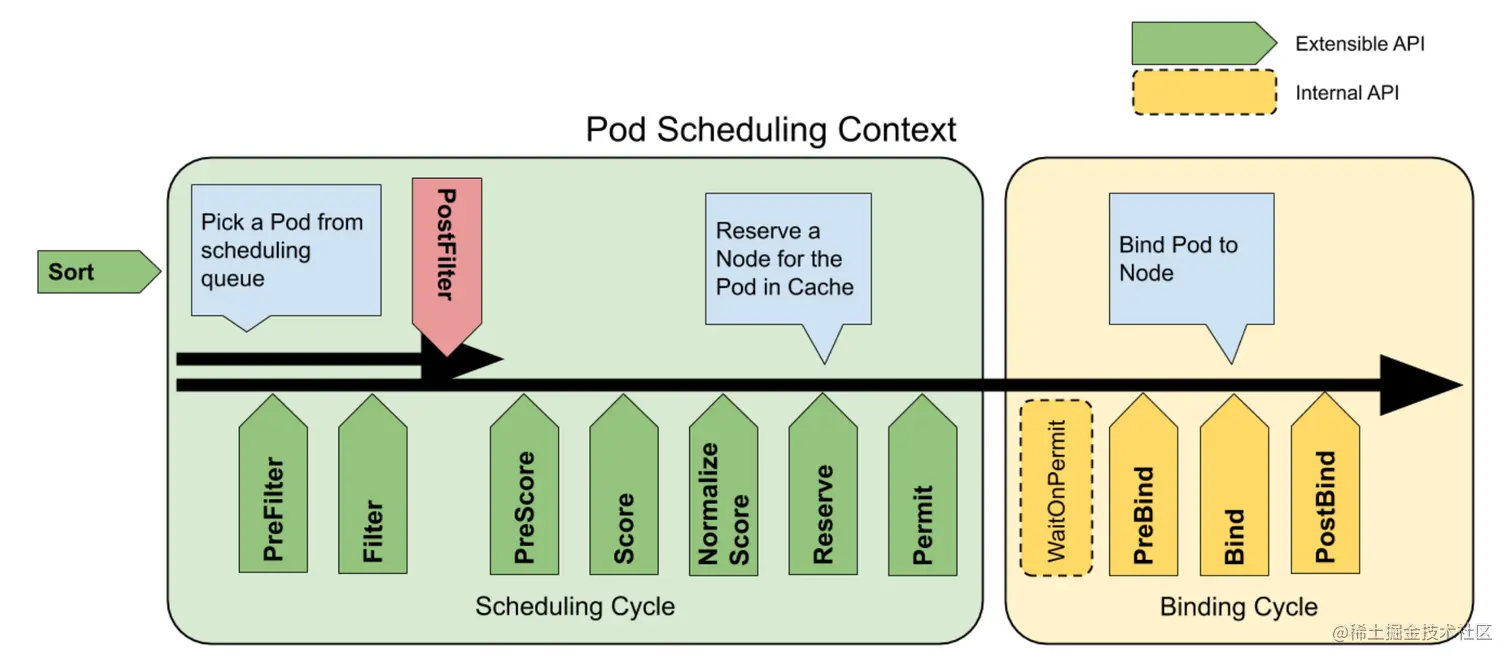

queueSort：这些插件对调度队列中的悬决的 Pod 排序。 一次只能启用一个队列排序插件。
preFilter：这些插件用于在过滤之前预处理或检查 Pod 或集群的信息。 它们可以将 Pod 标记为不可调度。
filter：这些插件相当于调度策略中的断言（Predicates），用于过滤不能运行 Pod 的节点。 过滤     器的调用顺序是可配置的。 如果没有一个节点通过所有过滤器的筛选，Pod 将会被标记为不可调度。
postFilter：当无法为 Pod 找到可用节点时，按照这些插件的配置顺序调用他们。 如果任何 postFilter 插件将 Pod 标记为“可调度”，则不会调用其余插件。
preScore：这是一个信息扩展点，可用于预打分工作。
score：这些插件给通过筛选阶段的节点打分。调度器会选择得分最高的节点。
reserve：这是一个信息扩展点，当资源已经预留给 Pod 时，会通知插件。 这些插件还实现了 Unreserve 接口，在 Reserve 期间或之后出现故障时调用。
permit：这些插件可以阻止或延迟 Pod 绑定。
preBind：这些插件在 Pod 绑定节点之前执行。
bind：这个插件将 Pod 与节点绑定。绑定插件是按顺序调用的，只要有一个插件完成了绑定，其余插件都会跳过。绑定插件至少需要一个。
postBind：这是一个信息扩展点，在 Pod 绑定了节点之后调用。

Talk is cheap, let's talk code

  1. “yaml工程师”
声明式：业务负责描述目标状态，而k8s负责更改实际状态，使其变为期望状态。

kubectl apply -f https://k8s.io/examples/controllers/nginx-deployment.yaml

apiVersion: v1
kind: Deployment
metadata:
  name: nginx-deployment
  labels:
     app: nginx
spec:

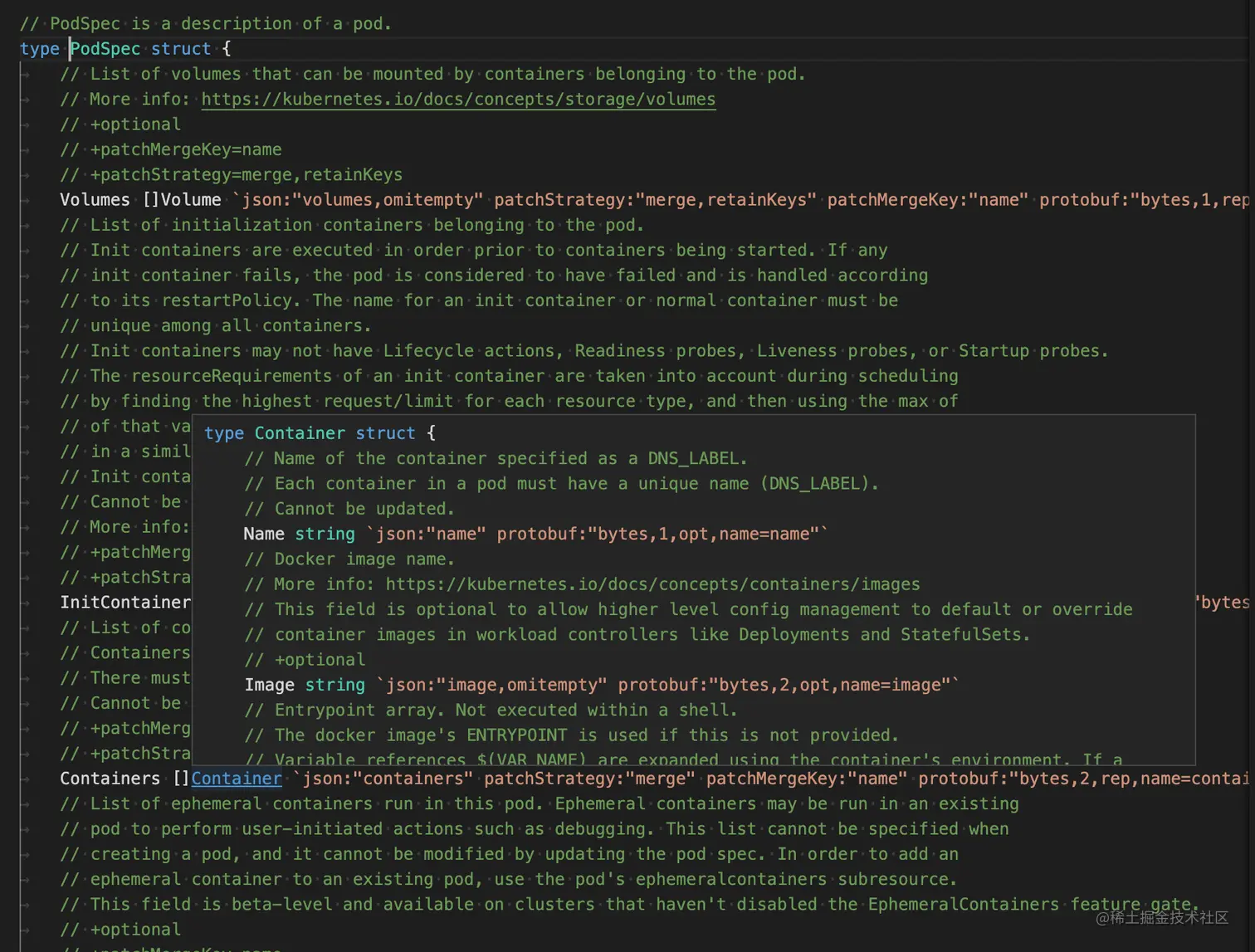

  containers:
  - name: nginx
    image: nginx:1.14.2

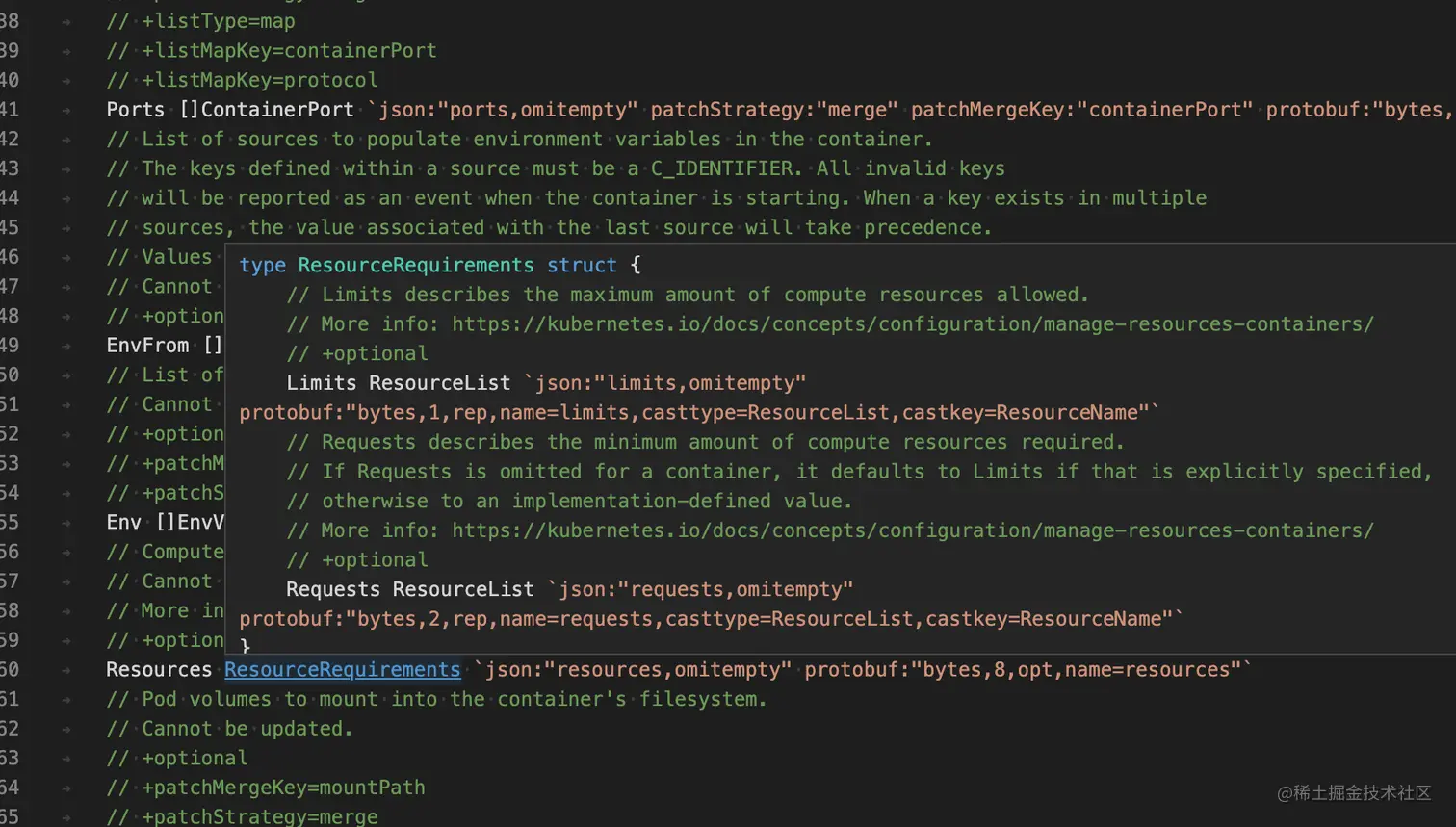

    resources:
      requests:
        memory: "100Mi"
      limits:
        memory: "200Mi"

type FilterPlugin interface {
    Plugin
    Filter(ctx context.Context, state *CycleState, pod *v1.Pod,
    nodeInfo *NodeInfo) *Status
}

// scheduleOne does the entire scheduling workflow for a single pod. It is serialized on the scheduling algorithm's host fitting.

func (sched *Scheduler) scheduleOne() {
    // Run "queueSort" plguins
    podInfo := sched.NextPod()
    fwk, err := sched.frameworkForPod(pod)

    // Run "prefilter"/"filter" plugins【filter】
    // Run "prescore"/"score"/"Normalize" plugins【score】
    scheduleResult, err := sched.Algorithm.Schedule(fwk, state, pod)
    If err != nil {
        fwk.RunPostFilterPlugins()
        return
    }

    // Run "reserve" plugins.
    err := fwk.RunReservePluginsReserve(Pod, scheduleResult.SuggestedHost);
    if err != nil {
        return
    }

    // Run "permit" plugins.
    err := fwk.RunPermitPlugins(Pod, scheduleResult.SuggestedHost)
    if err != nil {
        return
    }

    // bind the pod to its host asynchronously (we can do this b/c of the assumption step above).
    go func() {
        waitOnPermitStatus := fwk.WaitOnPermit(Pod)
        if !waitOnPermitStatus.IsSuccess() {
            return
        }

        // Run "prebind" plugins.
        preBindStatus := fwk.RunPreBindPlugins(Pod, scheduleResult.SuggestedHost)
        if !preBindStatus.IsSuccess() {
            return
        }

        // Run "bind" plugins
        err := sched.bind(fwk, Pod, scheduleResult.SuggestedHost)

        // Run "postbind" plugins.
        fwk.RunPostBindPlugins(assumedPod, scheduleResult.SuggestedHost)
        }
    }()
}
