Spark 原理与实践 ｜ 青训营笔记

这是我参与「第四届青训营 」笔记创作活动的第4天

重点内容：

一、Spark处理引擎介绍

Spark具有 Hadoop MapReduce具有的优点，不同于MapReduce的是——job中间输出可以保存在内存中，从而不在需要读写HDFS，因此Spark更加适合机器学习和数据挖掘等需要迭代的MapReduce的算法。

Spark 启用了内存分布数据集，除了能够提供交互式查询外，它还可以优化迭代工作负载。

Spark运行架构和工作原理


Spark应用程序以进程集合为单位在分布式集群上运行，通过driver程序的main方法创建的SparkContext对象与集群交互。

1、Spark通过SparkContext向Cluster manager申请所需执行的资源（cpu、内存等）

2、Cluster manager可以分配应用程序执行需要的资源，在Worker节点上创建Executor

3、SparkContext 将程序代码（jar包或者python文件）和Task任务发送给Executor计算执行，并收集结果反馈给Driver。

二、SparkCore解析

1、什么是RDD

一个RDD是一个分布式对象集合, 本质上是一个只读的分区记录集合. 一个RDD可以分成多个分区, 每个分区可以在不同的集群节点上被保存, 从而实现并行处理.

2、RDD依赖

RDD依赖:描述父子RDD之间的依赖关系(lineage)

  • 窄依赖

父RDD的每个partition至多对应一个子RDD分区。

  • 宽依赖

父RDD的每个partition都可能对应多个子RDD分区。

3、RDD执行流程


  • RDD读入外部数据源（或者内存中的集合）进行创建
  • RDD经过一系列的“转换”操作，每一次都会产生不同的RDD，供给下一个“转换”使用
  • 最后一个RDD经“行动”操作进行处理，并输出到外部数据源

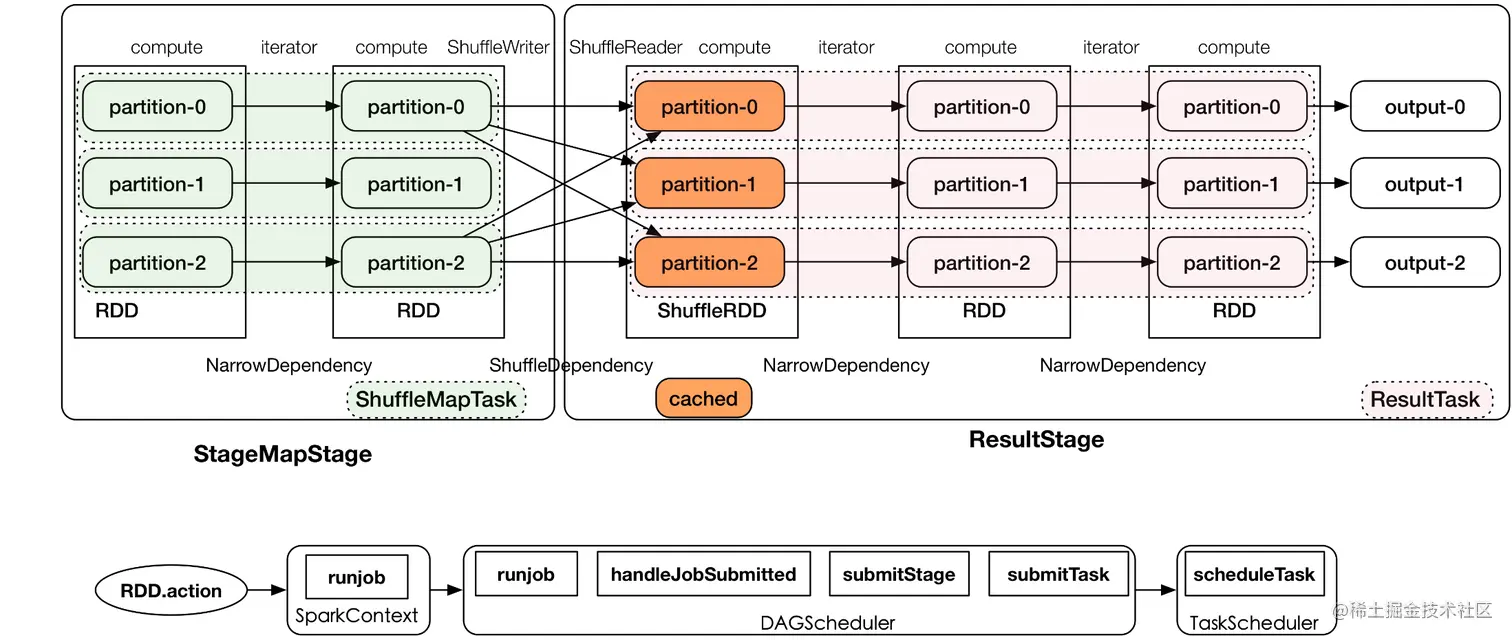

根据 ShuffleDependency切分Stage,并按照依赖顺序调度Stage,为每个Stage生成并提交TaskSet到 TaskScheduler

在spark中，Task的类型分为2种：ShuffleMapTask和ResultTask；简单来说，DAG的最后一个阶段会为每个结果的partition生成一个ResultTask，即每个Stage里面的Task的数量是由该Stage中最后一个RDD的Partition的数量所决定的！而其余所有阶段都会生成ShuffleMapTask；之所以称之为ShuffleMapTask是因为它需要将自己的计算结果通过shuffle到下一个stage中。

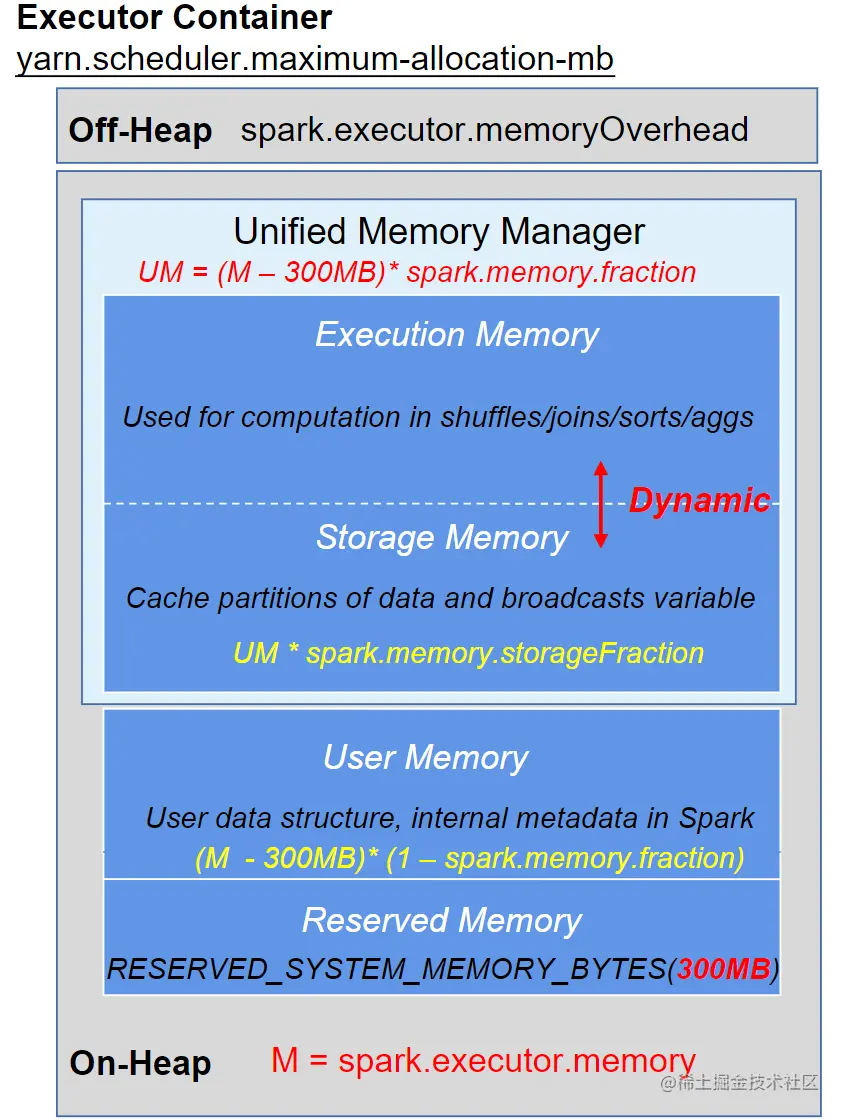

4、内存管理


Executor内存主要有两类:Storage、Execution

  • UnifiedMemoryManager统一管理Storage/Execution内存

  • Storage和Execution内存使用是动态调整，可以相互借用

  • 当Storage空闲，Execution可以借用Storage的内存使用，可以减少spill 等操作，Execution使用的内存不能被Storage 驱逐 当Execution空闲，Storage可以借用Execution的内存使用，

  • 当Execution需要内存时，可以驱逐被Storage借用的内存，直到spark.memory.storageFraction边界

三、SparkSQL原理解析


Catalyst 优化器

SQL语句首先通过Parser模块被解析为语法树，此棵树称为Unresolved Logical Plan；Unresolved Logical Plan通过Analyzer模块借助于Catalog中的表信息解析为Logical Plan；此时，Optimizer再通过各种基于规则的优化策略进行深入优化，得到Optimized Logical Plan；优化后的逻辑执行计划依然是逻辑的，并不能被Spark系统理解，此时需要将此逻辑执行计划转换为Physical Plan

注：

  • Parser：Parser简单来说是将SQL字符串切分成一个一个Token，再根据一定语义规则解析为一棵语法树。Parser模块目前基本都使用第三方类库ANTLR进行实现，比如Hive、 Presto、SparkSQL等。

  • Analyzer：通过解析后的逻辑执行计划基本有了骨架，但是系统不知道语句中表的字段函数等信息，此时需要基本的元数据信息来表达这些词素，最重要的元数据信息主要包括两部分：表的Scheme和基本函数信息，表的scheme主要包括表的基本定义（列名、数据类型）、表的数据格式（Json、Text）、表的物理位置等，基本函数信息主要指类信息。Analyzer会再次遍历整个语法树，对树上的每个节点进行数据类型绑定以及函数绑定。

AQE

  • Partiiton合并，优化shuffle读取，减少reduce task个数
  • SMJ -> BHJ
  • Skew Join优化

Runtime Filter

Runtime Filter减少了大表的扫描，shuffle的数据量以及参加Join的数据量，所以对整个集群IO/网络/CPU有比较大的节省(10TB TPC-DS获得了大约35%的改进)

Codegen

Codegen是从提高cpu的利用率的角度来进行runtime优化。
