1.Raft

Raft是一个允许网络分区的一致性协议，它保证了在一个由N个节点构成的系统中有(N+1)/2（向上取整）个节点正常工作的情况下的系统的一致性，比如在一个5个节点的系统中允许2个节点出现非拜占庭错误，如节点宕机、网络分区、消息延时。

为什么raft最大容错节点数量是（n-1）/2 ？

raft 算法只支持容错故障节点，假设集群总节点数为n，故障节点为 f ，根据小数服从多数的原则，集群里正常节点只需要比 f 个节点再多一个节点，即 f+1 个节点，正确节点的数量就会比故障节点数量多，那么集群就能达成共识。因此 raft 算法支持的最大容错节点数量是（n-1）/2。

节点类型

Raft每个共识节点只能如下三种身份之一：Leader、Follower以及Candidate，节点由isLeader、isSelected两个bool型字段来区分共识节点的类型

leader:由Follower节点选举而来，在每一次共识过程中有且仅有一个Leader节点，由Leader全权负责从交易池中取出交易、打包交易组成区块并将区块上链；

follower:以Leader节点为准进行同步，并在Leader节点失效时举行选举以选出新的Leader节点

candidate:Follower节点在竞选Leader时拥有的临时身份。

任期

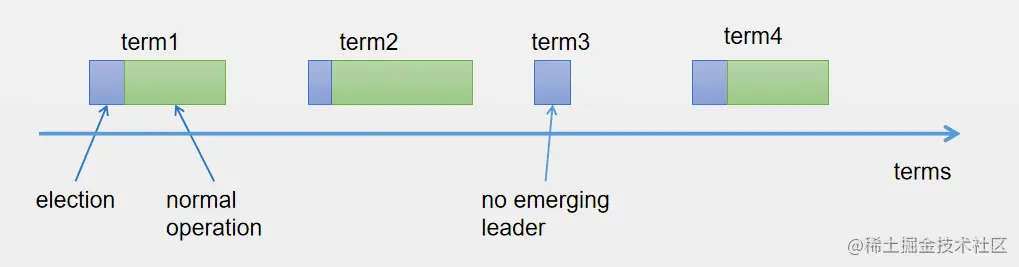

Raft算法将时间划分为不定长度的任期Terms，Terms为连续的数字。每个Term以选举开始，如果选举成功，则由当前leader负责出块，如果选举失败，并没有选举出新的单一Leader，则会开启新的Term，重新开始选举。

节点间状态转换

节点类型之间转换关系如下图所示：

leader-->follower:(1)任期结束 （2）转移领导权给一个很活跃的节点

follower-->candidate: 没有接收到领导者“心跳”，投票给自己成为candidate，开始选举

candidate-->follower:在等待选举期间，Candidate收到了其他节点的“心跳”

candidate-->leader:超过一半验证人投票，赢得选举

candidate-->candidate: 选举时间结束后，没有Leader被选出。

心跳机制

Raft 的选主基于一种心跳机制，leader 会周期性的向所有节点发送心跳Heartbeat来维持自己的权威，follower若一段时间内收不到“心跳”就会触发选举（初次启动都默认自己为Follower）。

对于leader，tick被设置为HeartbeatTick,HeartbeatTick会递增心跳过期时间计数,只要1次tick时间过去，基本上会发送心跳消息。

雄安链的RAFT实现

雄安链的raft有两条通道，DataChannel和VoteChannel。

DataChannel用来同步节点间交易(TxsMessage)与区块(BlockMessage)

VoteChannel用来发起投票请求(VoteMessage)和投票响应(VoteResurtMessage)

核心流程

1.选举

Raft共识模块中使用心跳机制来触发Leader选举。当节点启动时，节点自动成为Follower且将Term置0。只要Follower从Leader或者Candidate收到有效的Heartbeat或投票请求消息，其就会保持在Follower状态，如果Follower在一段时间内（ Election Timeout）没收到上述消息，则它会假设系统当前的Leader已经失活，然后增加自己的Term并转换为Candidiate，开启新一轮的Leader选举流程，流程如下:

1. Follower增加当前的Term，转换为Candidate；
2. Candidate将票投给自己，并广播投票请求到其他节点请求投票；
3. Candidate节点保持在Candidate状态，直到下面情况中的一种发生：

(1)该节点赢得选举；

(2) 在等待选举期间，Candidate收到了其他节点的Heartbeat；

如果选举失败，节点间平票等原因导致没有选出leader时：

xchain为了避免分裂选举的问题,当5轮选举失败时，就会触发随机时间的休眠。休眠一段时间后再进行选举。

2.投票

1）如果msg类型为VoteMessage，发送给所有Validator（验证节点）：

该节点在这些情况下会拒绝：

• leader还存在并且超时计数不大于选举超时时间
• 消息的Term小于当前状态机维护的Term
• 竞选者的日志没有本地新

除了上述情况，节点都会赞成

2）统计VoteResurtMessage消息，如果赞成超过半数则竞争者变为leader状态，否则变成follower

3.日志复制

什么是日志？

无论是领导者还是跟随者，都各自保存一个日志副本。首先，每条记录都包括供状态机执行的一条命令，命令的格式可以是客户端与状态所达成一致的某种格式。其次，每条记录都包括一个任期号，这个任期号是该条记录创建时，领导者所处的任期，随着日志记录的增多，这个任期号也会单调上升。

流程：

1. 集群某个节点收到client的命令，节点会发送给leader。
2. leader收到消息以后，会处理消息中的日志条目，并将其添加到自己的日志中，广播此日志
3. 各节点以并行的方式执行，返回相应给leader
4. 一旦leader收到足够多的响应，可以它认为该条命令已经在多数节点上处于已提交状态时，那么该条命令就可以被执行。
5. leader这时会将命令发送给状态机，当执行结束后，它会将结果返回给客户端。

一旦服务器知道某个记录已经处于提交状态，它就会告知其他的服务器。所以最终，每个跟随者都会知道该记录已提交，并且将该命令发送至自己本地的状态机执行。如果跟随者崩溃了或处于慢响应状态，领导者会反复重试这个调用，直到跟随者恢复后，领导者就能重试成功。但是领导者并不需要等待每个跟随者的响应，它只需要等到足够数量的响应，保证记录已被大多数服务器存储即可。

4.交易出块流程

Raft协议强依赖Leader节点的可用性来确保集群数据的一致性，因为数据只能从Leader节点向Follower节点转移。

1.当leader选出后，follower快速向leader同步块高度差的数据。

2.当MemPool.TxsAvailable()触发后，触发出块。

3.leader取出交易池中的交易打包成块

4.进行Precommit投票，当超过二分之一的验证节点赞成时，区块数据状态进入committed状态

5.follower节点根据blockMessage保存块

5. PreVote

PreVote是解决因为某个因为网络分区而失效的节点重新加入集群以后，会导致集群重新选举的问题。

问题出现的过程是这样的，假设当前集群的Term是1，其中一个节点，比如A，它因为网络分区，接收不到
leader的心跳，当超过选举超时时间以后，它会将自己变成Candidate，这时候它会把它的Term值变成2，然后
开始竞选。

当然这时候是不可能竞选成功的。可是当网络修复以后，无论是它的竞选消息，还是其他的回复消息，都会带
上它的Term，也就是2。而这时候整个集群里其他机器的Term还是1，这时候的leader发现已经有比自己Term高
的节点存在，它就自己乖乖降级为follower，这样就会导致一次重新选举。

这种现象本身不常见，而且出现了也只是出现一次重选举，对整个集群的影响并不大。但是如果希望避免这种情况发生，就需要PreVote。

PreVote的做法是：

当集群中的某个follower发现自己已经在选举超时时间内没收到leader的心跳，不是直接变成candidate，也就不会将Term自增1。而是引入一个新的环境叫PreVote。

1.它会先广播发送一个PreVote消息

2.其他节点如果正常运行，就回复一个反对预选举的消息
其他节点如果也失去了leader，才会有回复赞成的消息。

3.节点只有收到超过半数的预选举选票，才会将自己变成candidate，发起选举

这样，如果是这个单个节点的网络有问题，它不会贸然自增Term，因此当它重新加入集群时。也不会对现任leader地位有任何冲击。保证了系统更稳定的方式运行。
