这是我参与「第四届青训营」笔记创作活动的第5天

01 Shuffle概述

1.1 MapReduce概述

2004年谷歌发布了《MapReduce:Simplified Data Processing on Large Clusters》论文
在开源实现的MapReduce中，存在Map、Shuffle、Reduce三个阶段

屏幕截图 2022-07-31 094720.jpg

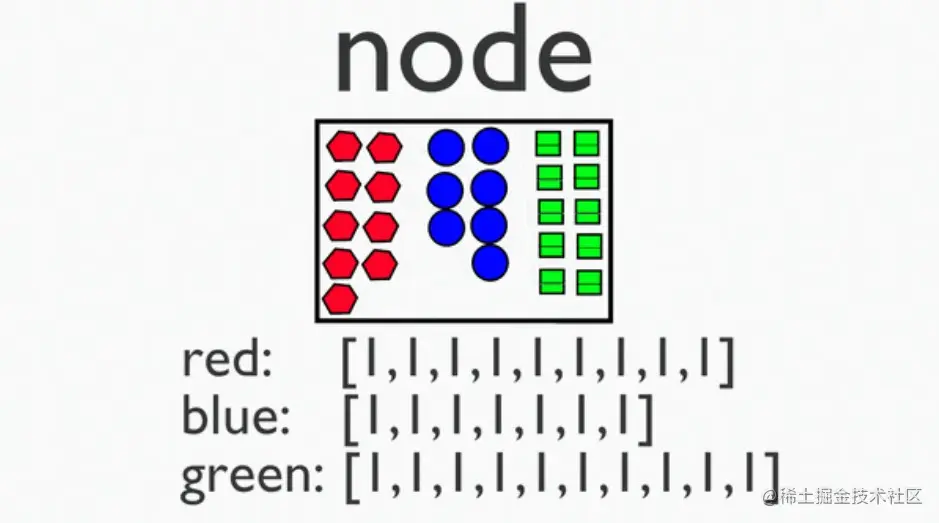

1.1 Map阶段

√ Map阶段，是在单机上进行的针对一小块数据的计算过程

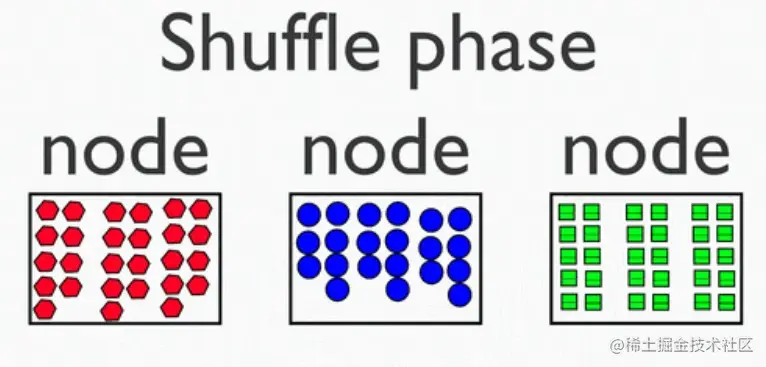

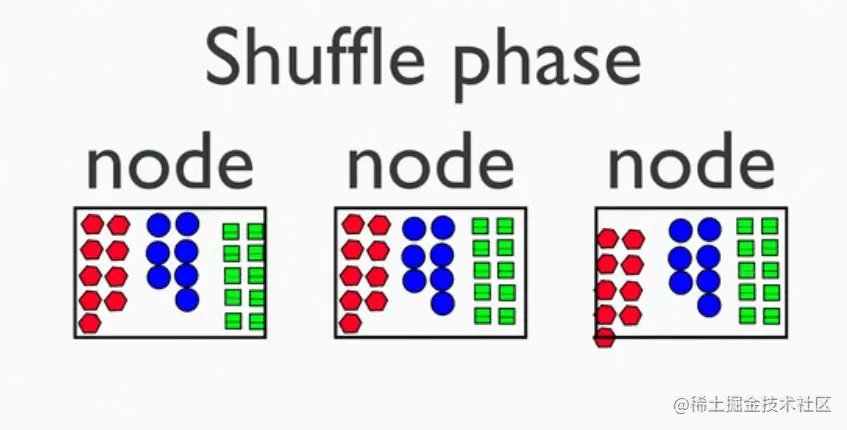

1.2 Shuffle阶段

√ Shuffle阶段，在map阶段的基础上，进行数据移动，为后续的reduce阶段做准备

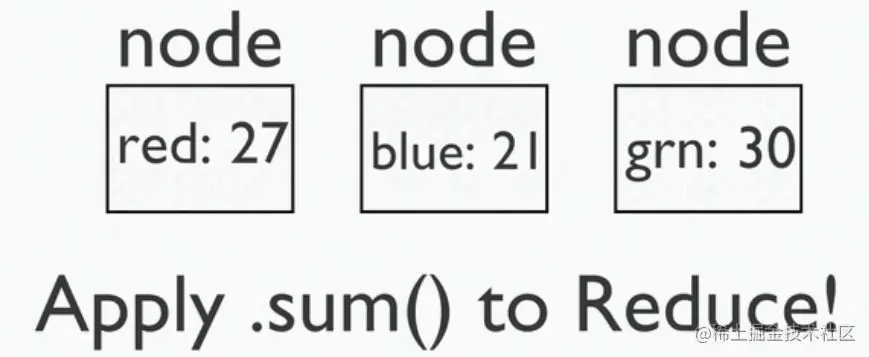

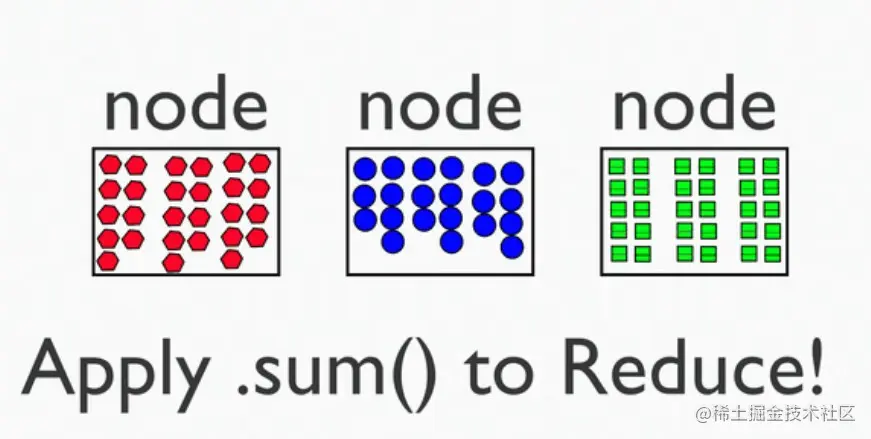

1.3 Reduce过程

√ Reduce阶段，对移动后的数据进行处理，依然是在单机上处理一小份数据

1.4 为什么shuffle对性能非常重要

M * R次网络连接
大量的数据移动
数据丢失风险
可能存在大量的排序操作
大量的数据序列化、反序列化操作
数据解压

总结

在大数据场景下，数据shuffle表示了不同分区数据交换的过程，不同的shuffle策略性能差异较大。目前在各个引擎中shuffle都是优化的重点，在spark框架中，shuffle是支撑spark进行大规模复杂数据处理的基石

02 Shuffle算子

2.1 Shuffle算子分类

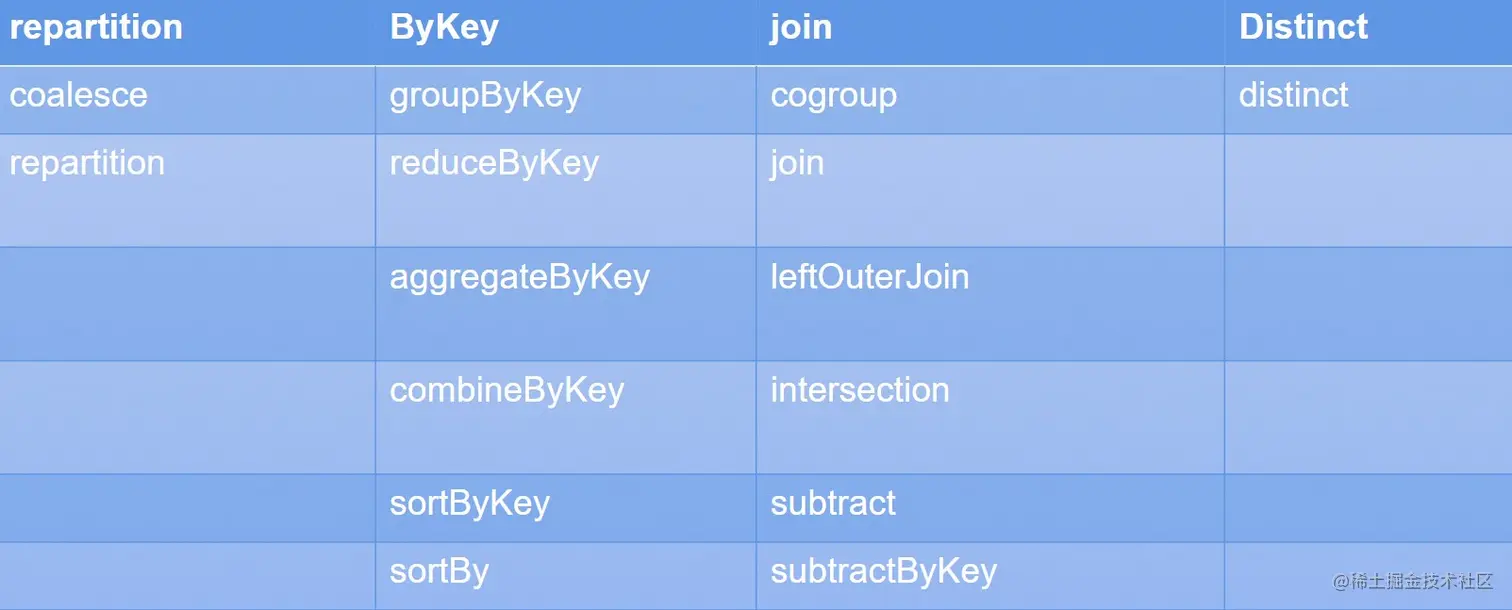

Spark中会产生shuffle的算子大概可以分为4类

算子应用

Spark源码中RDD的单元测试
Spark源码中PairRDDFunctions的单元测试

val text = sc.textFile("mytextfile.txt")
val counts = text
    .flatMap(line => line.split(""))
    .map(word => (word,1))
    .reduceByKey(_+_)
counts.collect

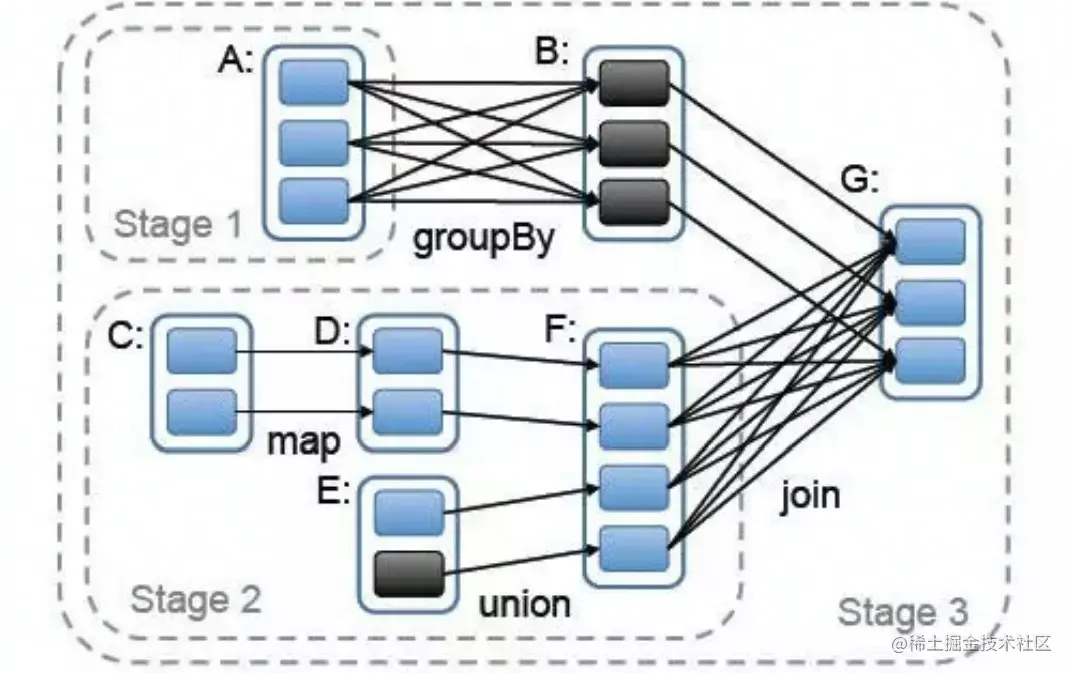

2.2 Spark中对shuffle的抽象 - 宽依赖、窄依赖

**窄依赖：**父RDD的每个分片至多被子RDD中的一个分片所依赖

**宽依赖：**父RDD中的分片可能被子RDD中的多个分片所依赖

算子内部的依赖关系

ShuffleDependency

√ CoGroupedRDD

Cogroup
- fullOuterJoin、rightOuterJoin、leftOuterJoin
- join

√ ShuffledRDD

combineByKeyWithClassTag
- combineByKey
- reduceByKey
Coalesce
sortByKey
- sortBy

2.2.1 Shuffle Dependency构造

A single key-value pair RDD，i.e.RDD[Product2[K,V]],
Partitioner(available as partitioner property),
Serializer
Optional key ordering(of Scala's scala.math.Ordering type),
Optional Aggregator,

-mapSideCombine flag which is disabled(i.e.false) by default

Partitioner

两个接口
- numberPartitions
- getPartitioner

abstract class Partitioner extends Serializable{
    def numPartitions:Int
    def getPartition(key:Any):Int
}

经典实现
- HashPartitioner

class HashPartitioner(partitions:Int) extends Partitioner {
    require(partitions >= 0, s"Number of partitions ($partitions) cannot be nega...)

    def numPartitions:Int = partitions

    def getPartition(key:Any):Int = key match {
        case null => 0
        case _=> Utils.nonNegativeMod(key.hashCode,numPartitions)
    }
}

2.2.1 Aggregator

createCombiner：只有一个value的时候初始化的方法
mergeValue：合并一个value到Aggregator中
mergeCombiners：合并两个Aggregator

03 Shuffle过程

Shuffle实现的发展历程

Spark 0.8及以前Hash Based Shuffle
Spark 0.8.1 为Hash Based Shuffle引入File Consolidation机制
Spark 0.9 引入ExternalAppendOnlyMap
Spark 1.1 引入Sort Based Shuffle，但默认仍为Hash Based Shufle
Spark 1.2 默认的Shuffle方式改为Sort Based Shuffle
Spark 1.4 引入Tungsten-Sort Based Shuffle
Spark 1.6 Tungsten-Sort Based Shuffle并入Sort Based Shuffle
Spark 2.0 Hash Based Shuffle退出历史舞台

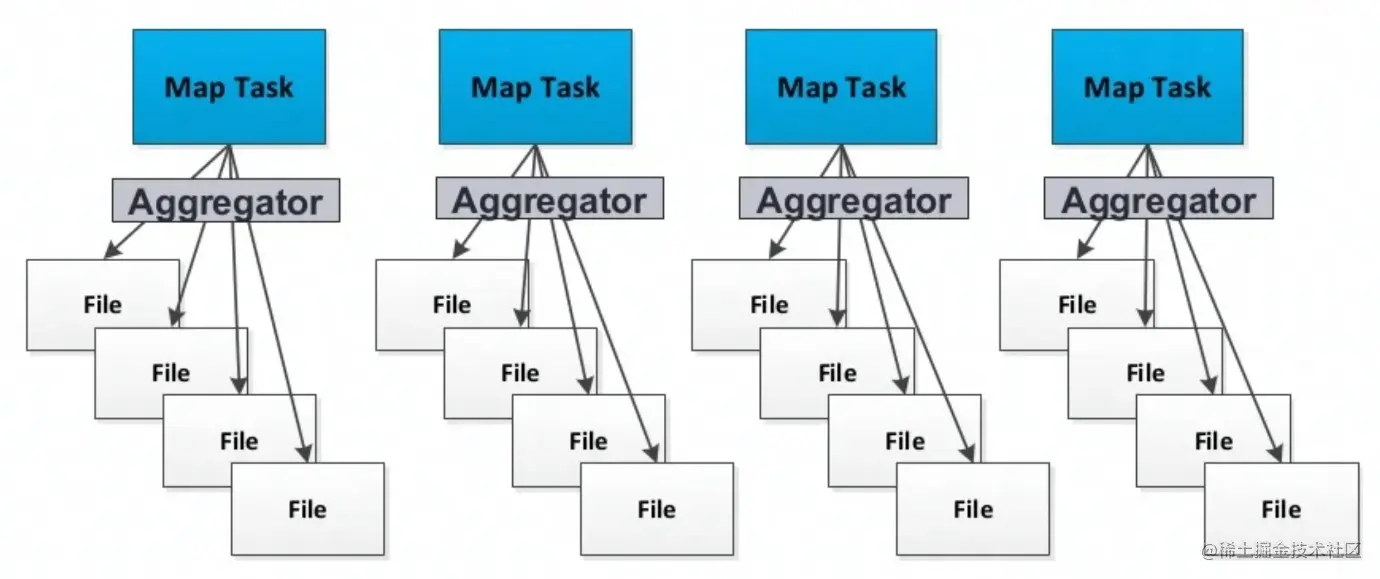

3.1 Hash Shuffle - 写数据

每个partition会映射到一个独立的文件

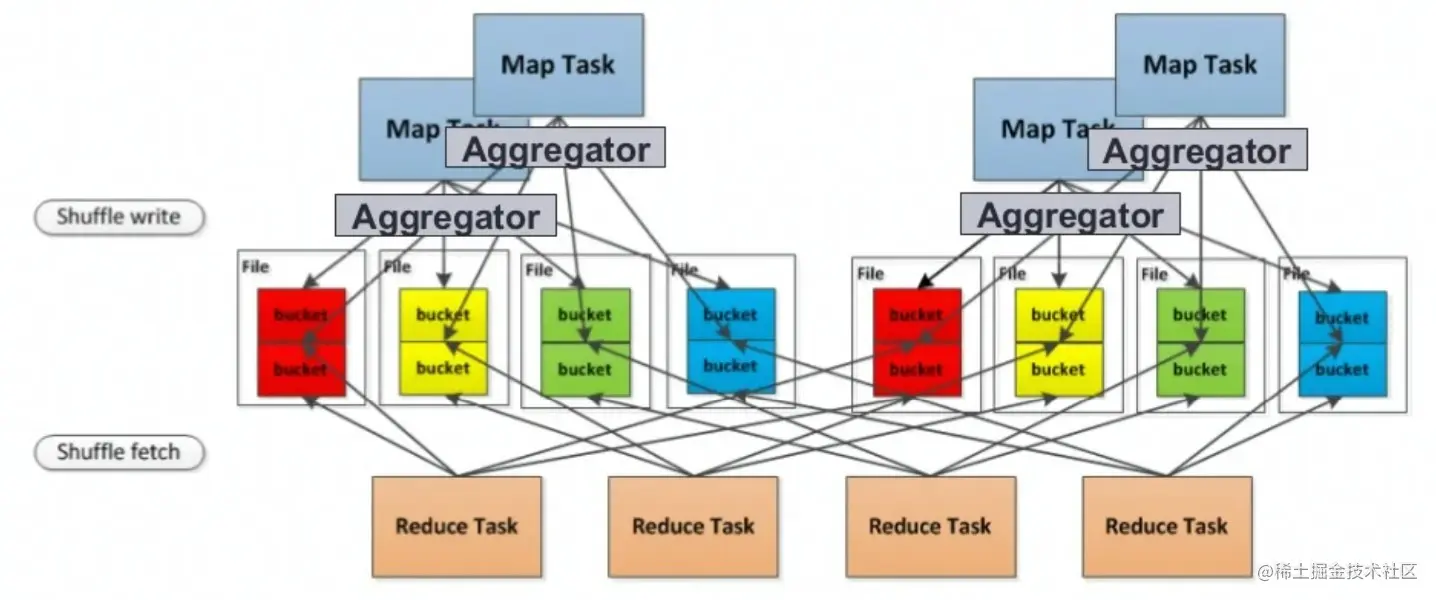

3.1 写数据优化

每个ppartition会映射到一个文件片段

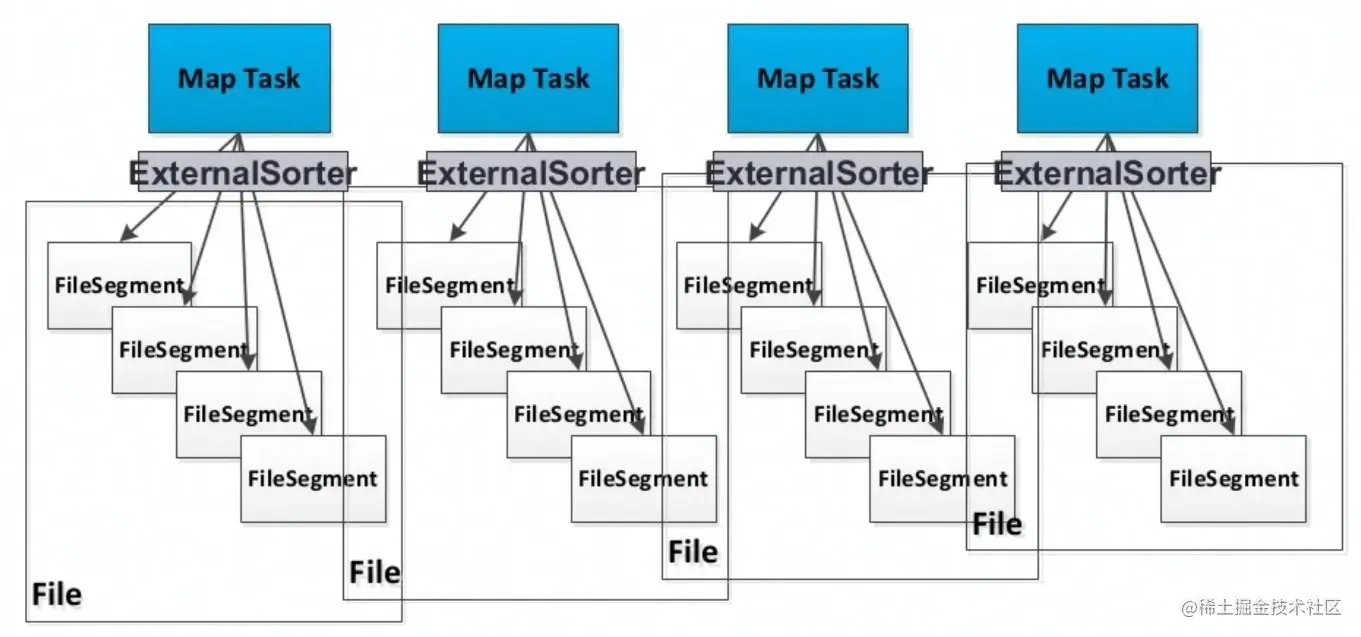

3.2 Sort shuffle：写数据

每个task生成一个包含所有partition数据的文件

3.3 Shuffle - 读数据

每个reduce task分别获取所有map task生成的属于自己的片段

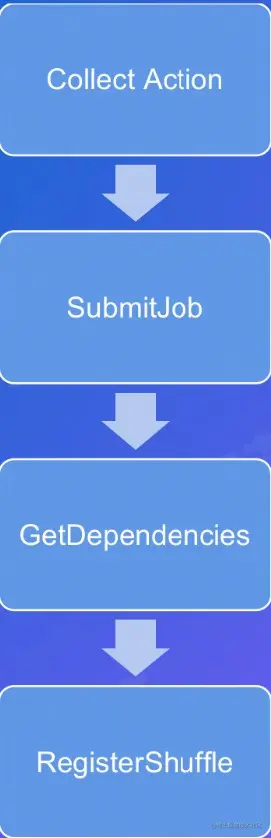

3.4 Shuffle过程的触发流程

val text = sc.textFile("mytextfile.txt")
val counts = text
    .flatMap(line => line.split(""))
    .map(word => (word,1))
    .reduceByKey(_+_)
counts.collect

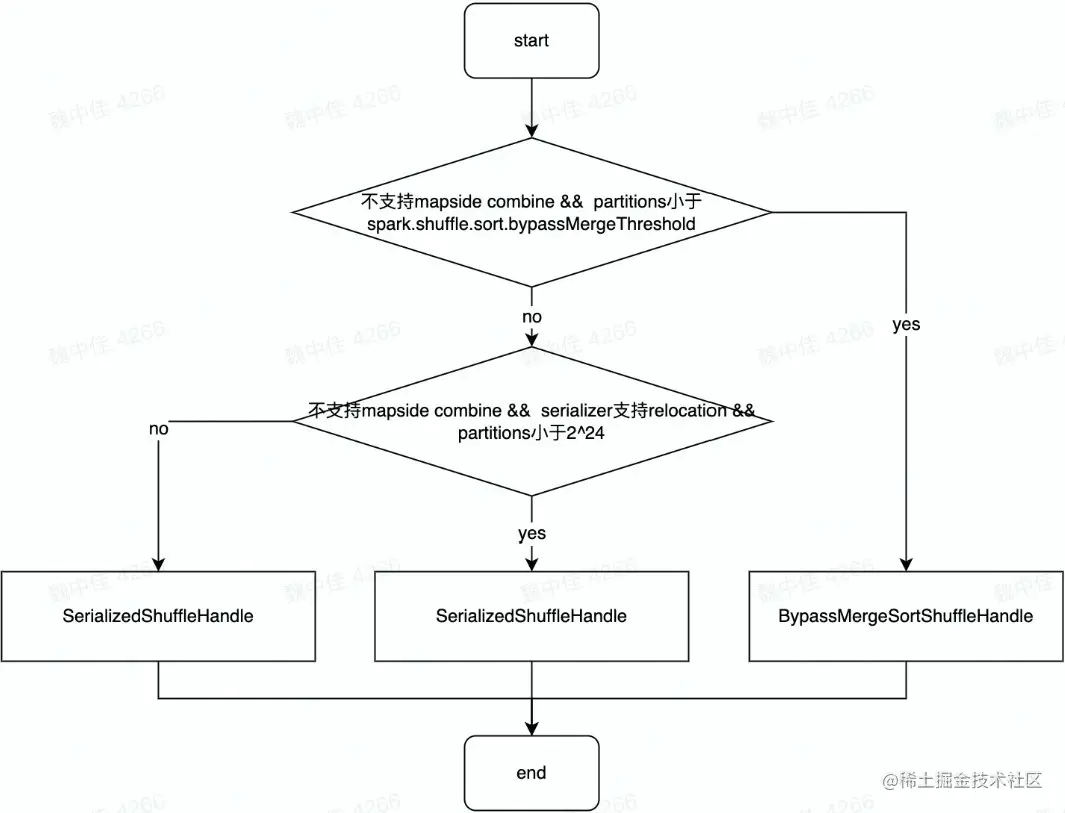

3.5 Shuffle Handle的创建

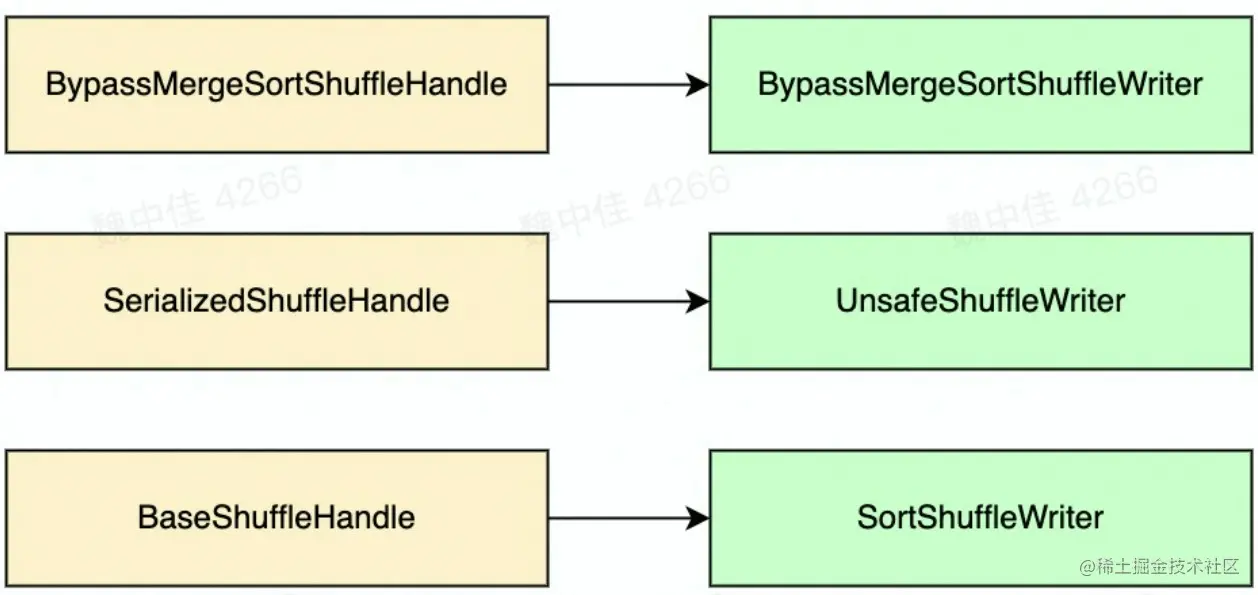

3.6 Shuffle Handle与Shuffle Writer的对应关系

3.7 Writer实现 - BypassMergeShuffleWriter

不需要排序，节省时间
写操作的时候会打开大量文件
类似于Hash Shuffle

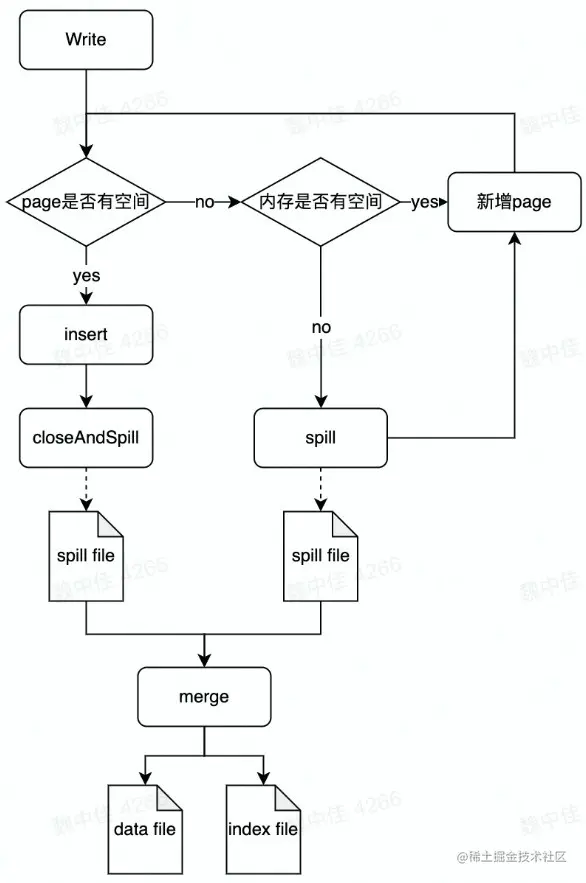

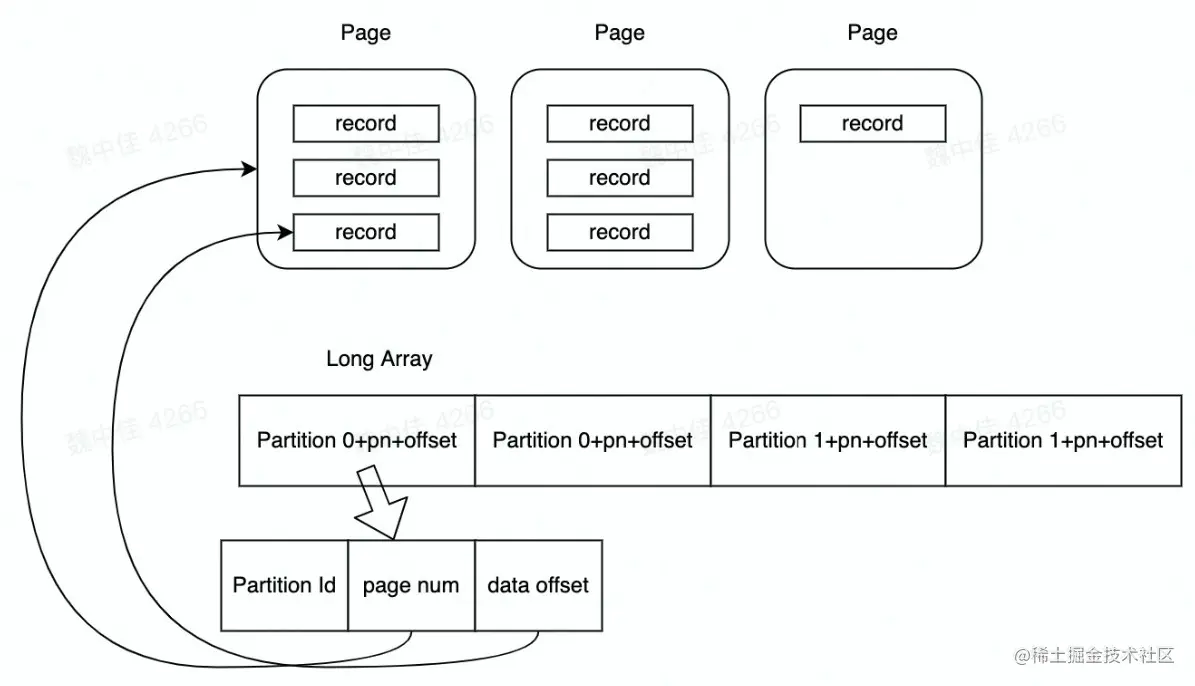

UnsafeShuffleWriter

使用类似内存页储存序列化数据
数据写入后不再反序列化

只根据partition排序Long Array
数据不移动

支持combine

-需要combine时，使用PartitionedAppendOnlyMap，本质是个HashTable

不需要combine时PartitionedPairBuffer本质是个array

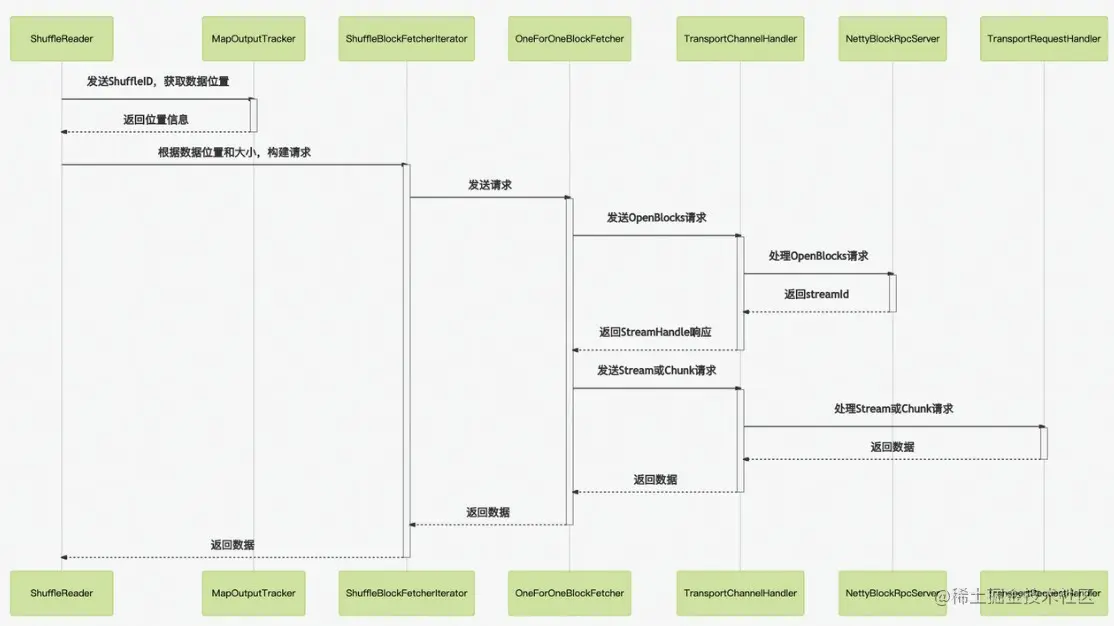

3.8 Reader实现 - 网络时序图

使用基于netty的网络通信框架
位置信息记录在MapOutputTracker中
主要会发送两种类型的请求
- OpenBlocks请求
- Chunk清求或Stream请求

ShuffleBlockFetchlterator

区分local和remote节省网络消耗
防止OOM
- maxBytesInFlight
- maxReqsInFlight
- maxBlocksInFlightPerAddress
- maxReqSizeShuffleToMem
- maxAttemptsOnNettyOOM

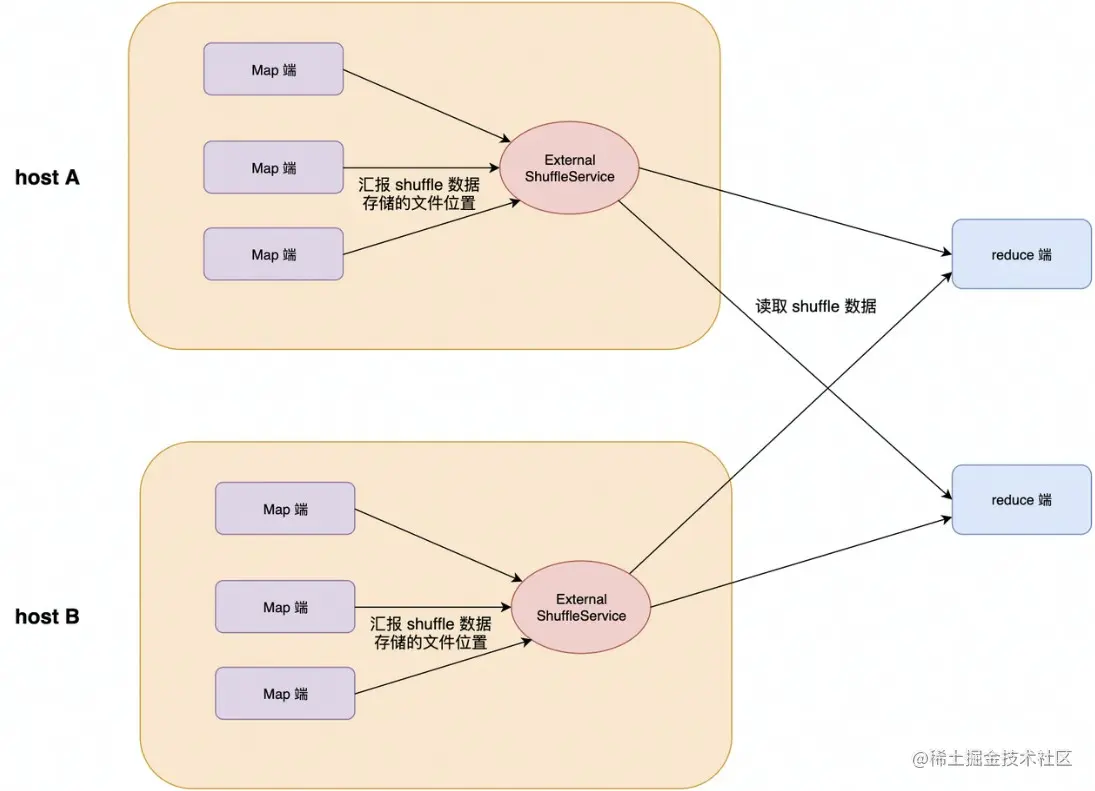

External Shuffle Service

ESS作为一个存在于每个节点上的agent为所有Shuffle Reader提供服务，从而优化了Spark作业的资源利用率，MapTask在运行结束后可以正常退出

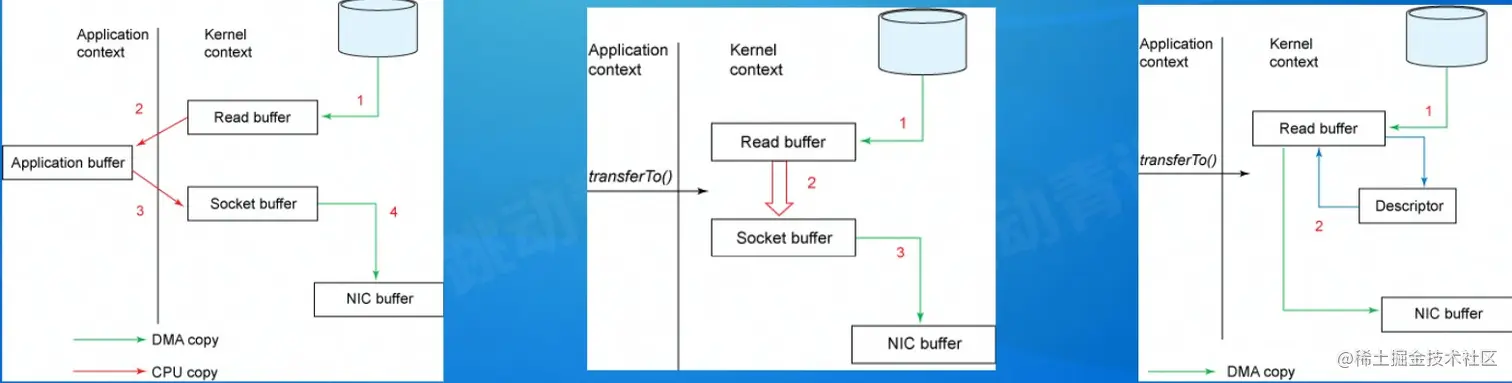

3.9 Shuffle优化使用的技术 -Zero Copy

Netty Zero Copy

√ 可堆外内存，避免JVM堆内存到堆外内存的数据拷贝

√ CompositeByteBuf、Unpooled.wrappedBuffer、ByteBuf.slice，可以合并、包装、切分数组，避免发生内存拷贝

√ Netty使用FileRegion实现文件传输，FileRegion底层封装了FileChannel#transferTo()方法，可以将文件缓冲区的数据直接传输到目标Channel，避免内核缓冲区和用户态缓冲区之间的数据拷贝

3.10 常见问题

数据存储在本地磁盘，没有备份
IO并发：大量RPC请求（M*R）
IO吞吐：随机读、写放大（3X）
GC频繁，影响NodeManager

3.11 Shuffle优化

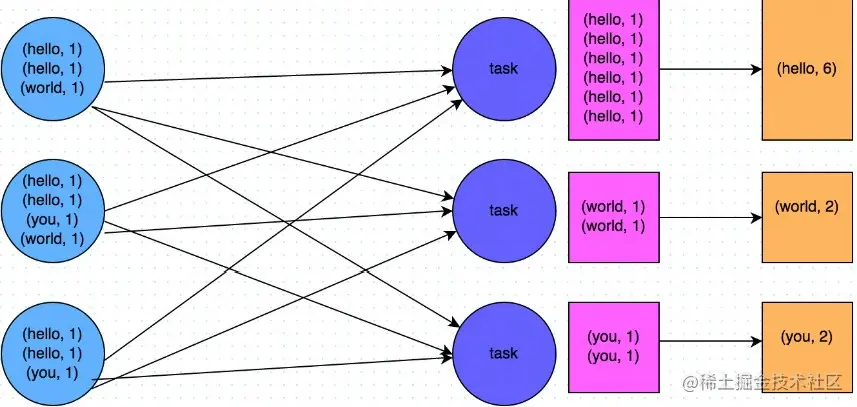

避免shuffle
- 使用broadcast替代join

//传统的join操作会导致shuffle操作
//因为两个RDD中，相同的key都需要通过网络拉取到一个节点上，由一个task进行join操作
val rdd3 = rdd1.join(rdd2)

//broadcast+map的join操作，不会导致shuffle操作
//使用Broadcast将一个数据量较小的RDD作为广播变量
val rdd2Data = rdds.collect()
val rdd2DataBroadcast = sc.broadcast(rddsData)

//在rdd1.map算子中，可以从rdd2DataBroadcast中，获取rdd2的所有数据
//然后进行遍历，如果发现rdd2中某条数据的key与rdd1的当前数据的key是相同的，那么就判定可以进行
//此时就可以根据自己需要的方式，将rdd1当前数据与rdd2中可以连接的数据拼接在一起(String或...)
val rdd3 = rdd1.map(rdd2DataBroadcast...)

//注意，以上操作，建议仅仅在rdd2的数据量比较少(比如几百M，或者一两G)的情况下使用
//因为每个Executor的内存中，都会驻留一份rdd2的全量数据

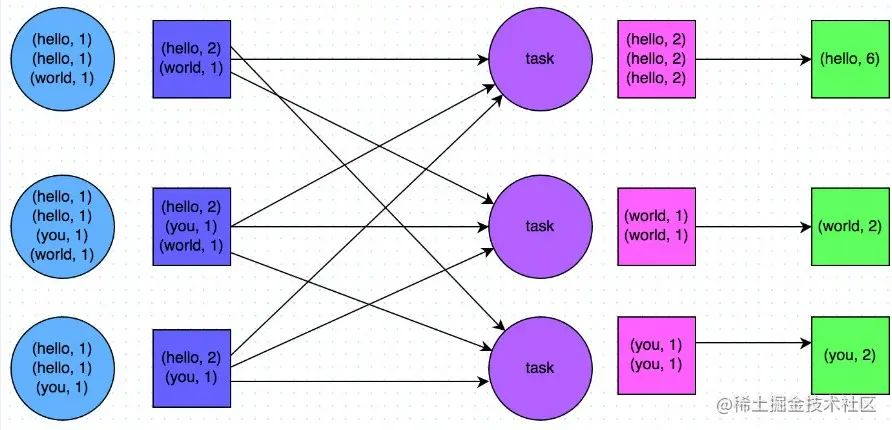

使用可以map-side预聚合的算子

3.12 Shuffle参数优化

spark.default.parallelism && spark.sql.shuffle.partitions
spark.hadoopRDD.ignoreEmptySplits
spark.hadoop.mapreduce.input.fileinputformat.split.minsize
spark.sql.file.maxPartitionBytes
spark.sql.adaptive.enabled && spark.sql.adaptive.shuffle.targetPostShuffleInputSize
spark.reducer.maxSizeInFlight
spark.reducer.maxReqsInFlight

spark.reducer.maxBlocksInFlightPerAddress

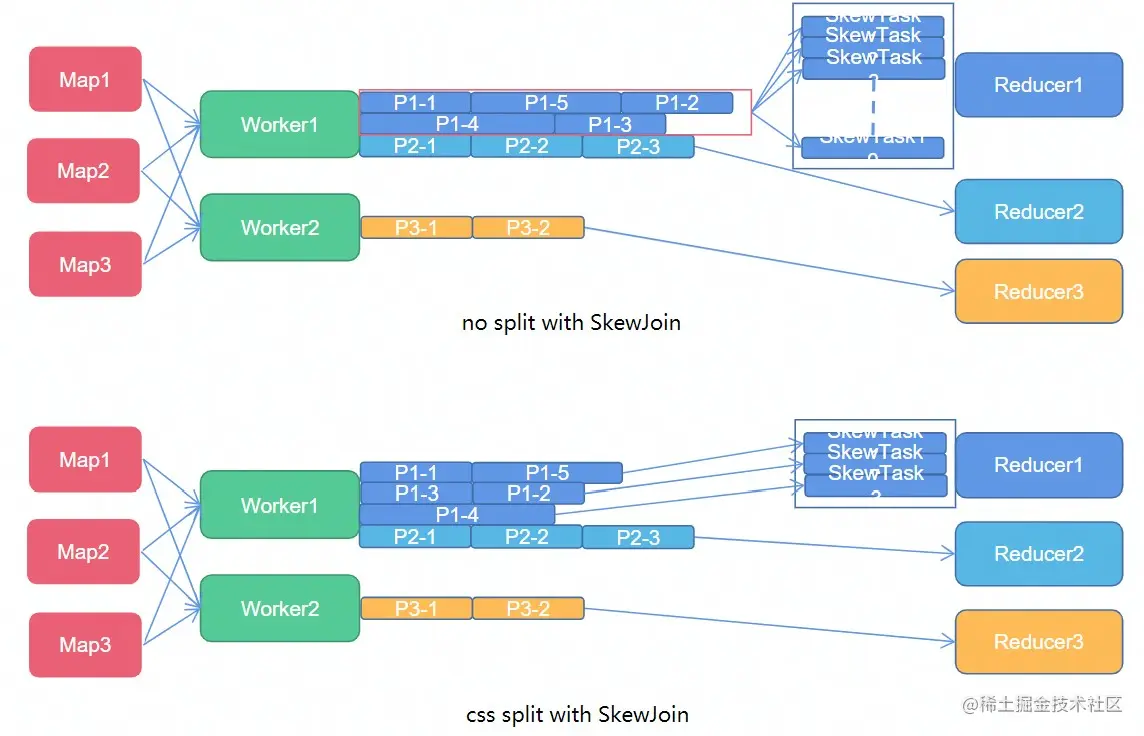

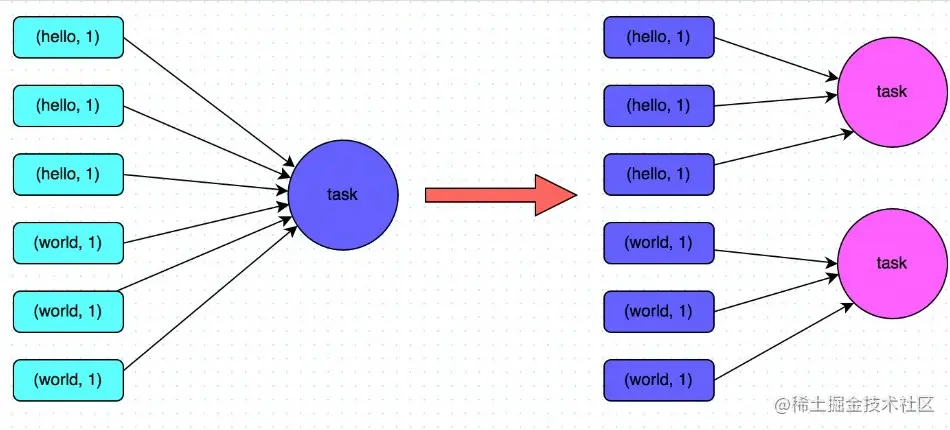

3.13 Shuffle 倾斜优化

什么叫shuffle倾斜
倾斜影响
- 作业运行时间变长
- Task OOM导致作业失败

常见的青协处理方法

提高并行度
- 优点：足够简单
- 缺点：只缓解、不根治

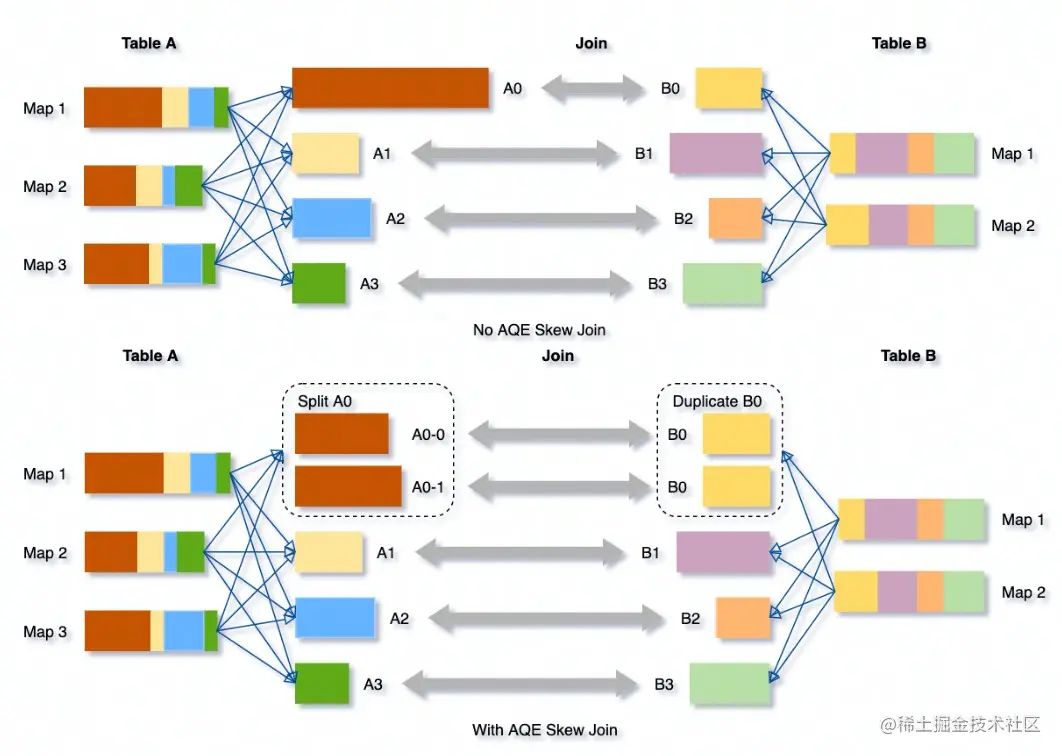

Spark AQE Skew Join

AQE根据shuffle文件统计数据自动检测倾斜数据，将那些倾斜的分区打散成小的子分区，然后各自进行join

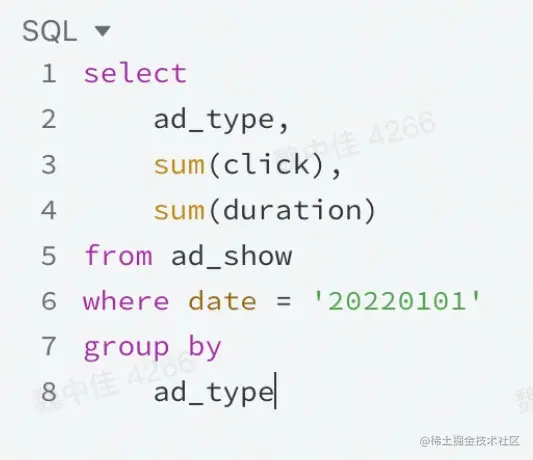

3.14 案例 - 参数优化

ad_show
- number of files read:840042
- number of total tasks:5553
- size of files read:203.3 TiB
- number of output rows:128676054598

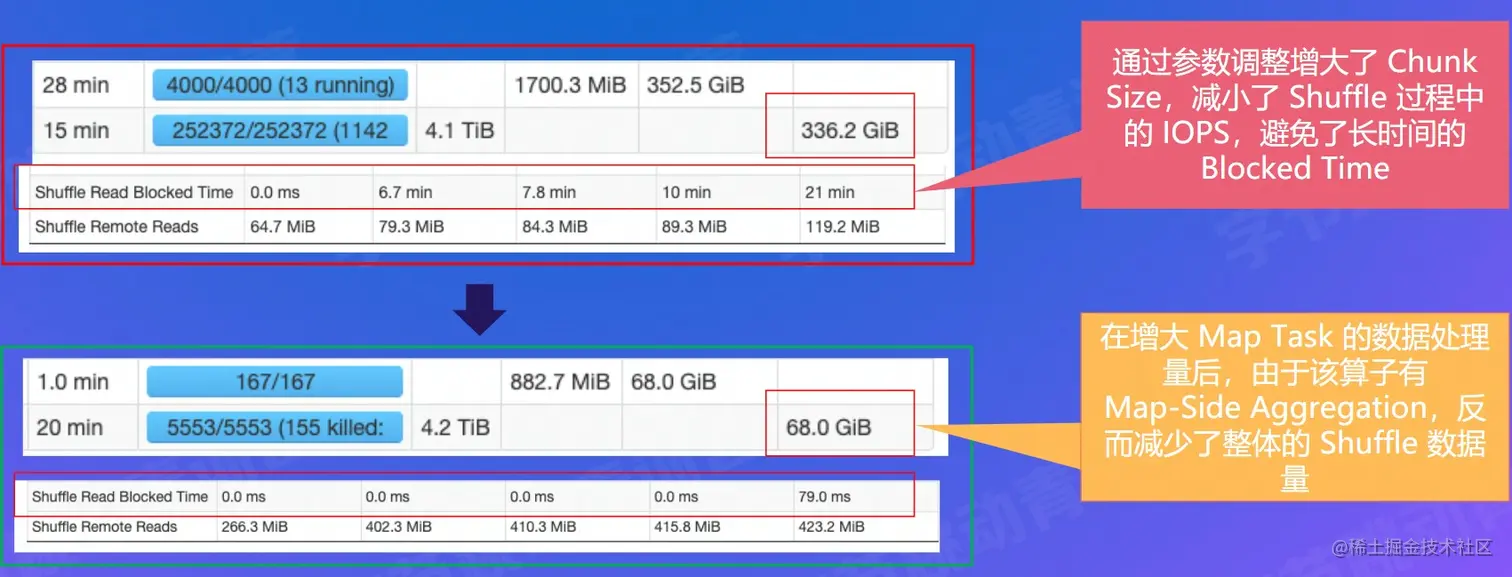

3.15 参数调整

spark.sql.adaptive.shuffle.targetPostShuffleInputSize:64M -> 512M
spark.sql.files.maxPeartitionBytes:1G -> 40G

04 Push Shuffle

4.1 为什么需要Push Shuffle？

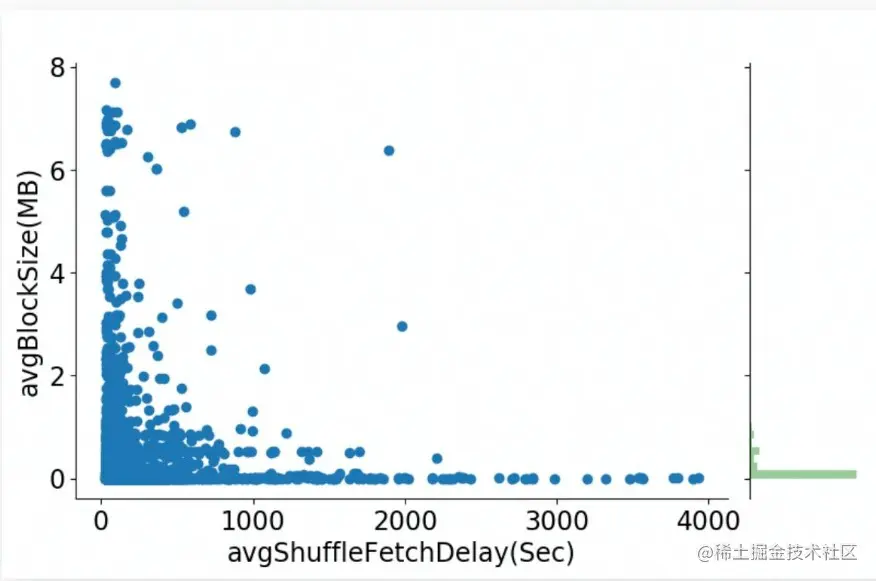

Avg IO size太小，造成了大量的随机IO，严重影响磁盘的吞吐
M * R次读请求，造成大量的网络连接，影响稳定性

4.2 Push Shuffle的实现

Facebook：cosco
Linkdin：magnet
Uber：Zeus
Alibaba：RSS
Tencent：FireStorm

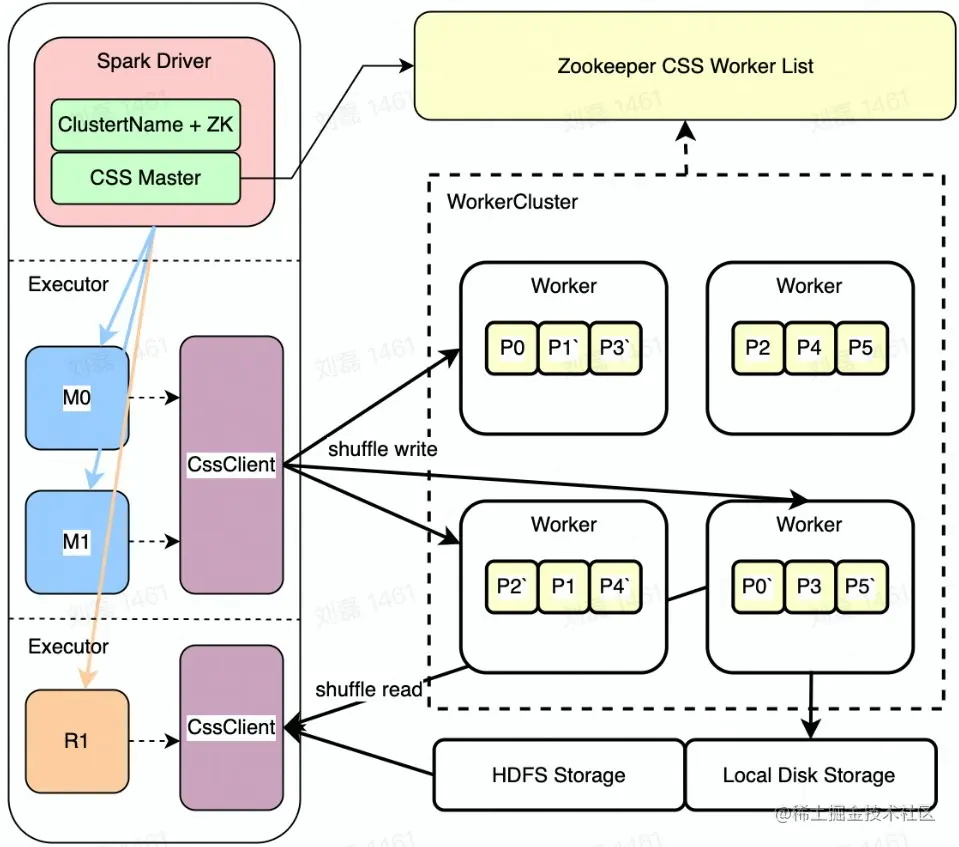

Bytedance：CSS
Spark3.2：push based shuffle

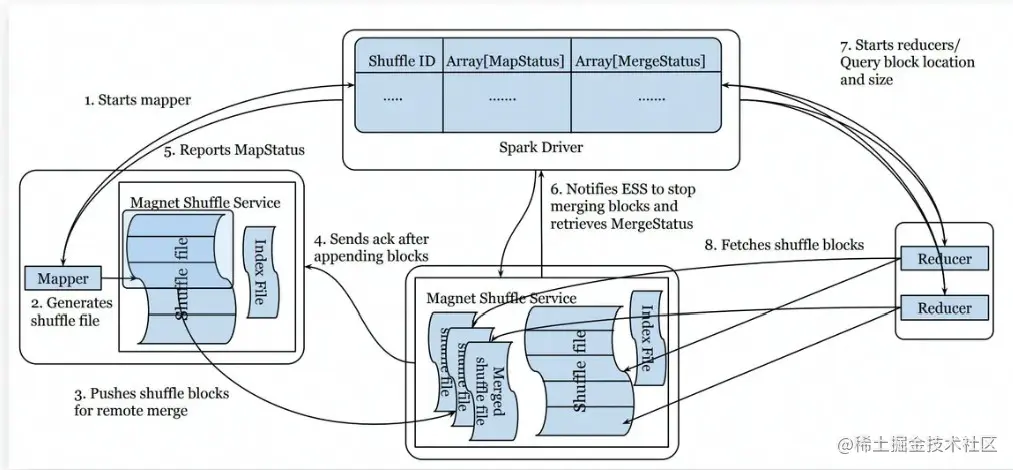

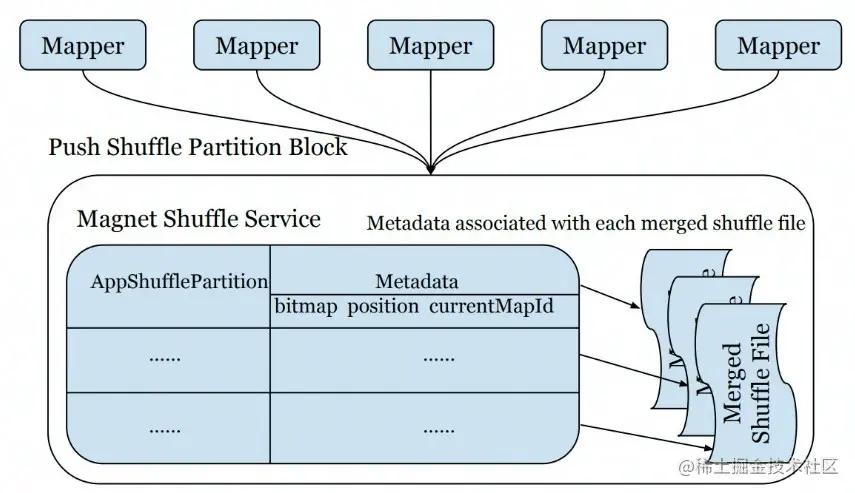

4.3 Magnet实现原理

Spark driver组件，协调整体的shuffle操作
map任务的shuffle writer过程完成后，增加了一个额外的操作push-merge，将数据复制一份推到远程Shuffle服务上
magnet shuffle service是一个强化版的ESS。将隶属于同一个shuffle partition的block，会在远程传输到magnet后被merge到一个文件中
reduce任务从magnet shuffle service接收合并好的shuffle数据
