Redis五种基础数据类型及底层原理

欣欣子生胖气
75 阅读7分钟

携手创作，共同成长！这是我参与「掘金日新计划 · 8 月更文挑战」的第4天，点击查看活动详情

1.五种数据类型的原理

Redis使用redisObject对象来表示所有的key和value，redisObject的信息如下：

Class redisObject {

    String type;//数据类型

    String encoding;//编码方式

    Ptr* obeject;//数据指针

    //虚拟内存等其他信息
    ...
}

type：表示属于哪种基本类型，使用type命令可以查看当前 redisObject 的 type 属性，包括string,hash,list,set,sorted set。

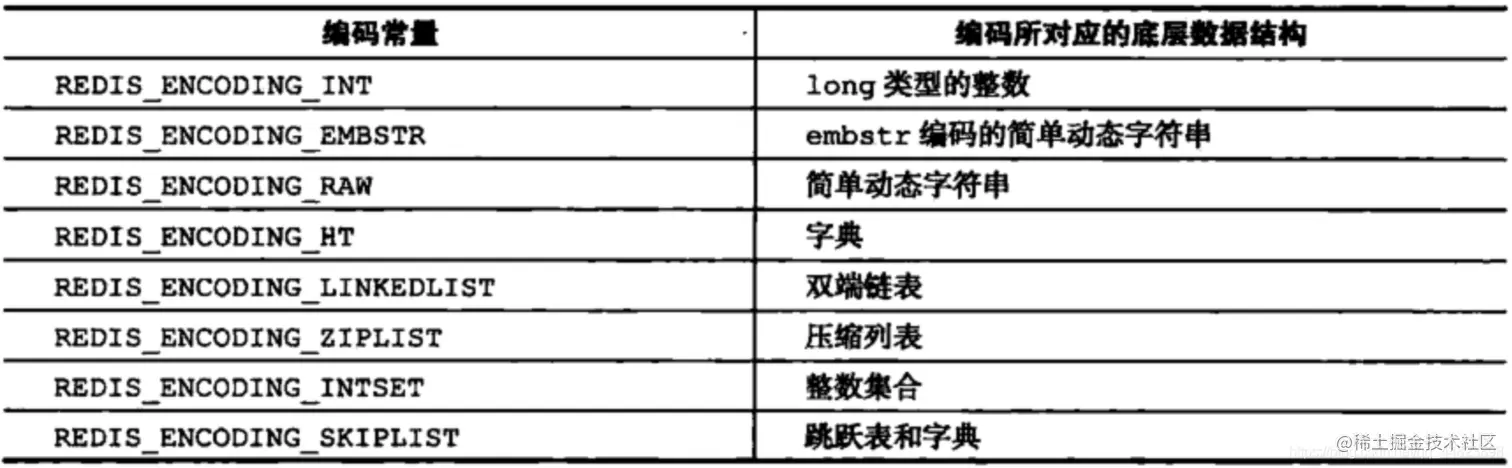

encoding：表示底层数据结构，使用object encoding命令可以找到对应对象的底层实现，包括raw,int,zipmap,linkedlist,ziplist,intset。

ptr：指向底层数据结构的指针

vm：打开了虚拟内存才会分配，默认关闭

  • redis 为什么要设计不同的底层实现呢？

因为 redis 是内存数据库，所有的数据都放在内存中，资源十分珍贵要好好利用，使它尽可能存储多的数据

2.字符串（string）

2.1.简介

string 是 redis 最基本的类型，是二进制安全的，意味着只要能转换成字符串，string 可以包含任何数据，如图片、视频和序列化对象等。一个字符串 value 最多可以是512M。

2.2.常用命令

set key value：添加键值对

get key：查询对应键值

append key value：将给定的value追加到原值的末尾

strlen key：获得值的长度

setnx key value：在key不存在时，设置key的值

2.3.原理

  • 字符串的encoding有三种：int,raw,embstr

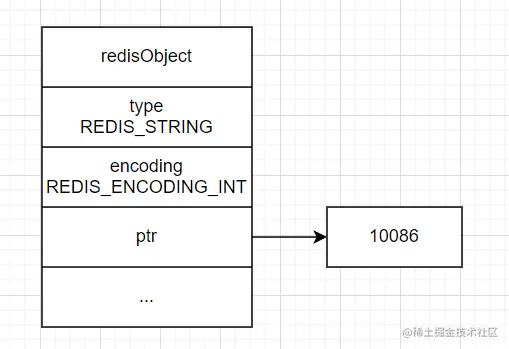

1.int

对象值全部是数字（在 long 的最大值范围内，否则将用其他的编码）时，将 encoding 设置为 int ，并将数值保存在 ptr 属性中


以下两种实现都是基于simple dynamic string实现的

没有使用 C 语言中的 char 数组，因为：

  • char 数组获取字符串长度的时间复杂度是 O(n)，而 sds 通过 len 变量可以直接获取长度

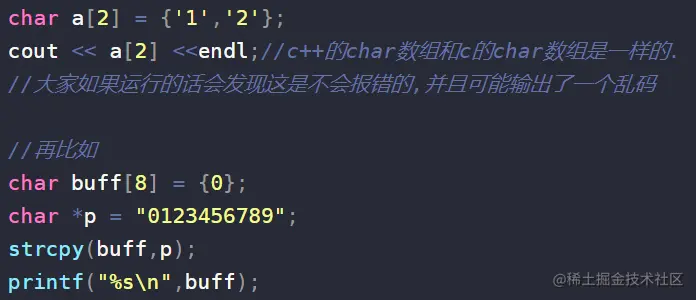

  • char 数组、造成缓存区溢出问题，访问到不属于 char 数组的空间：

但是 sds 可以通过 len 和 alloc 来对边界进行检查

  • 可以保存二进制数据，char 数组出现\0就会认为是数组结尾

2.raw

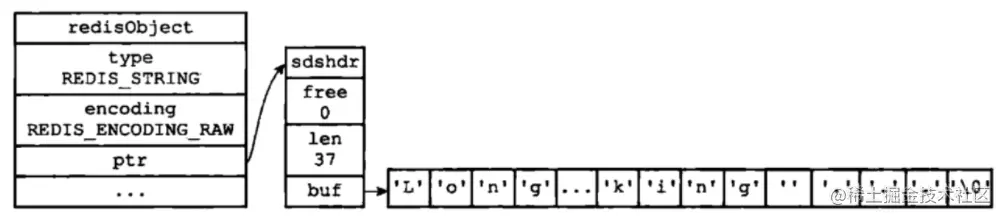

对象是一个字符串值并且大于44个字节时，将 encoding 设置为 raw，使用一个简单动态字符串（SDS）来保存，此时 redisObject 和 sds 的内存地址是不连续的，且分开分配

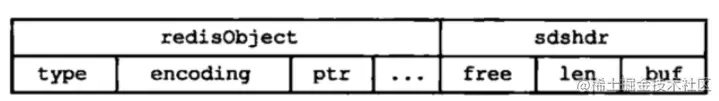

3.embstr

对象是一个字符串且小于44字节，将 encoding 设置为 embstr ，一次性分配 redisObject 和 sds 的内存，且连续

  • 对比 raw：

    • embstr 创建字符串对象只需一次，raw 需要两次
    • 由于 redisObject 和 sds 是连续的，字符串长度增加时两部分都需要重新分配空间
    • 释放内存时同理
    • 存取速度比 raw 快（内存连续），查找更加方便

2.4.其他

在遇到数值操作时，Redis 会将字符串转换为数值

127.0.0.1:6379> set mynum "2"

OK

127.0.0.1:6379> get mynum

"2"

127.0.0.1:6379> incr mynum

(integer) 3

127.0.0.1:6379> get mynum

"3"

由于 incr 等指令具有原子操作的特性，所以可以利用 incr、incrby、decr、decrby 等指令来实现原子计数的效果

3.列表（list）

3.1.介绍

Redis 中的 list 底层是用压缩链表和双向链表来实现的，所以对于一个有上百万元素的 list 来说，在头部和尾部插入一个新元素，其实际复杂度也是常数级别的；但是 list 元素定位会比较慢。

常用操作：

//新建一个 list 叫做 mylist，并在列表头部插入元素"1"

127.0.0.1:6379> lpush mylist "1"

//返回当前 mylist 中的元素个数

(integer) 1

//在 mylist 右侧插入元素"2"

127.0.0.1:6379> rpush mylist "2"

(integer) 2

//在 mylist 左侧插入元素"0"

127.0.0.1:6379> lpush mylist "0"

(integer) 3

//列出 mylist 中从编号0到编号1的元素

127.0.0.1:6379> lrange mylist 0 1

1) "0"

2) "1"

//列出 mylist 中从编号0到倒数第一个元素

127.0.0.1:6379> lrange mylist 0 -1

1) "0"

2) "1"

3) "2"

3.2.原理

list 有两种 encoding：

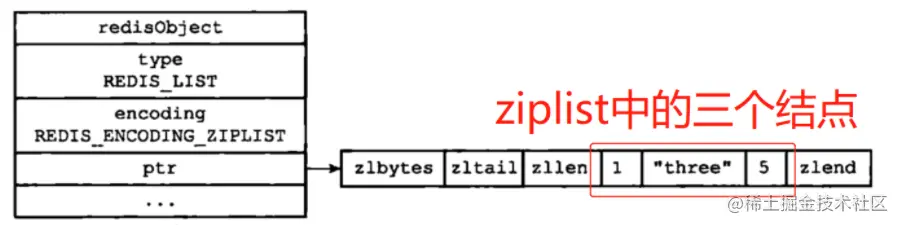

1.ziplist 压缩列表

在数据量小时使用，优点是节省内存，缺点是消耗更多时间；列表长度少于512，且所有元素长度都小于64个字节时使用

  • zlbytes：记录整个压缩列表占用的内存字节数，在对压缩列表进行内存重分配或计算 zlend 的位置时使用
  • zltail：记录压缩列表表尾结点距离起始地址有多少字节，通过此偏移量无序遍历整个压缩列表就可以确定表尾结点的地址
  • zllen：记录了压缩列表包含的结点数
  • 结点：压缩列表包含的各个结点，结点的长度由结点保存的内容决定
  • zlend：用于标记压缩列表的末端

为了解决数组中内存浪费问题，且保留数组的优势，在不定长度的数组中，在每个结点前都增加一个 length 属性


这样在遍历结点时就知道每个结点的长度了，这样就是一个简单的压缩列表结构

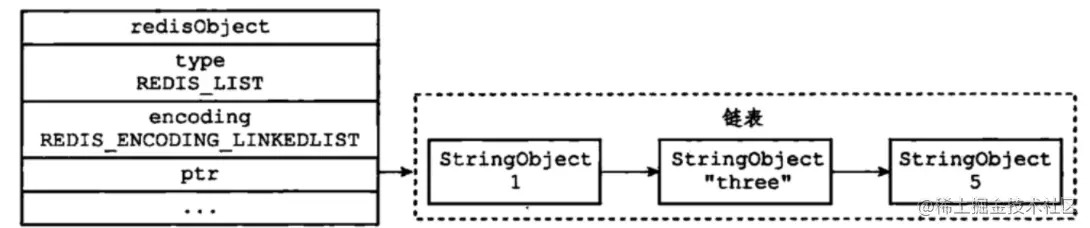

2.linkedlist

当不满足压缩列表条件时使用，编码方式：

4.哈希（Hash）

4.1.介绍

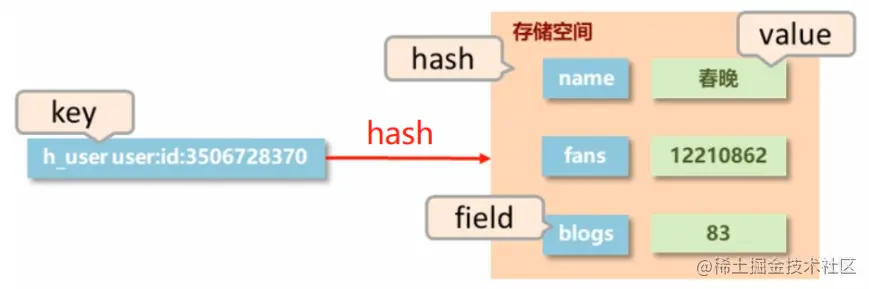

Redis 中的 Hash 是一个键值对集合，是一个 String 类型的 field 和 value 的映射表

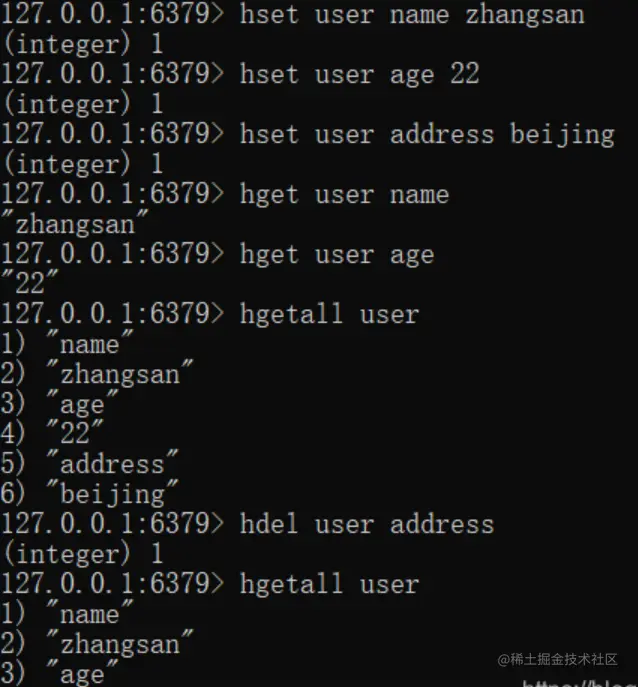

  • 常用命令：

    • hget：通过 key 值，从 hash 里取对应的 value
    • hset：往 hash 里，添加 key-value
    • hmget：一次性获取多个 key 的 value

4.2.原理

Hash 有两种 encoding：

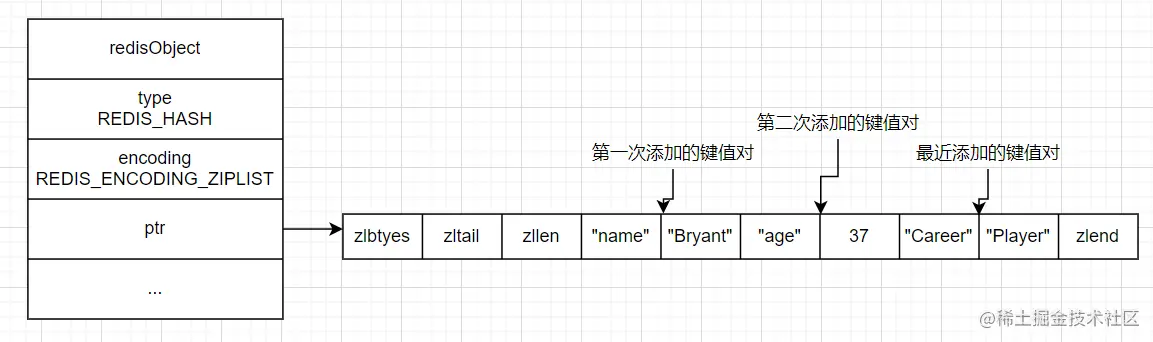

1.ziplist

当保存的键值对数量少于512，且所有的键值对都少于64时，使用压缩列表保存；当有新的键值对加入 Hash 中时，程序先将保存了键的结点推入表尾，再将保存了值的结点推入表尾，因此保存了同一键值对的两个结点总是紧挨在一起

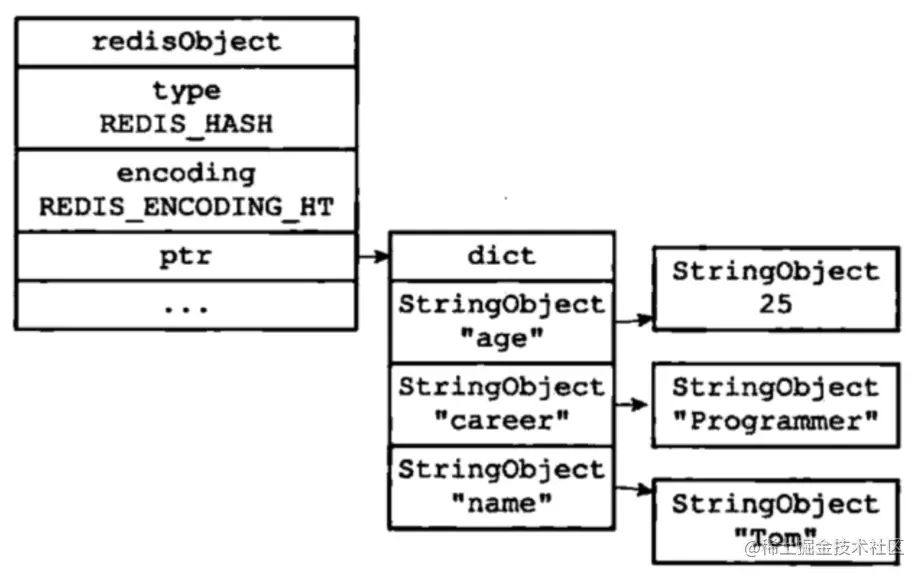

2.hashtable

当不满足 ziplist 条件时用 hashtable 保存，结构如下：

5.集合（set）

5.1.介绍

Redis 中的集合是无序的，存储结构与 Hash 完全相同，但是仅存储键，不存储值，并且值不允许重复

常用操作：

//向集合myset中加入一个新元素"one"

127.0.0.1:6379> sadd myset "one"

(integer) 1

127.0.0.1:6379> sadd myset "two"

(integer) 1

//列出集合myset中的所有元素

127.0.0.1:6379> smembers myset

1) "one"

2) "two"

//判断元素1是否在集合myset中，返回1表示存在

127.0.0.1:6379> sismember myset "one"

(integer) 1

//判断元素3是否在集合myset中，返回0表示不存在

127.0.0.1:6379> sismember myset "three"

(integer) 0

//新建一个新的集合yourset

127.0.0.1:6379> sadd yourset "1"

(integer) 1

127.0.0.1:6379> sadd yourset "2"

(integer) 1

127.0.0.1:6379> smembers yourset

1) "1"

2) "2"

//对两个集合求并集

127.0.0.1:6379> sunion myset yourset

1) "1"

2) "one"

3) "2"

4) "two"

5.2.原理

set 的 encoding 有两种：

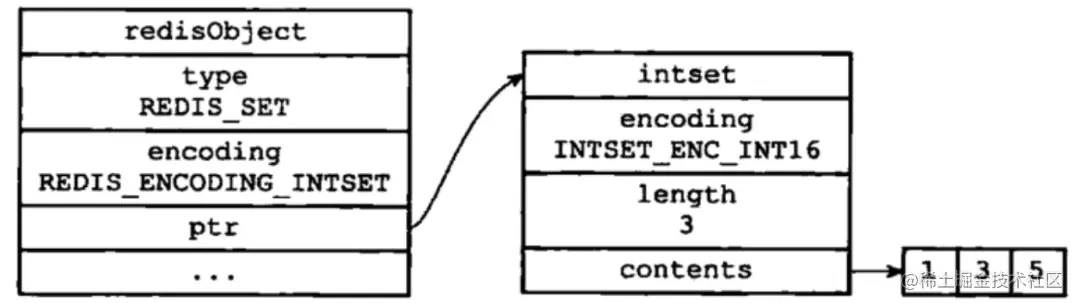

1.intset

当集合的长度小于512，并且所有的元素都是整数时，使用 intset 存储，结构如下：

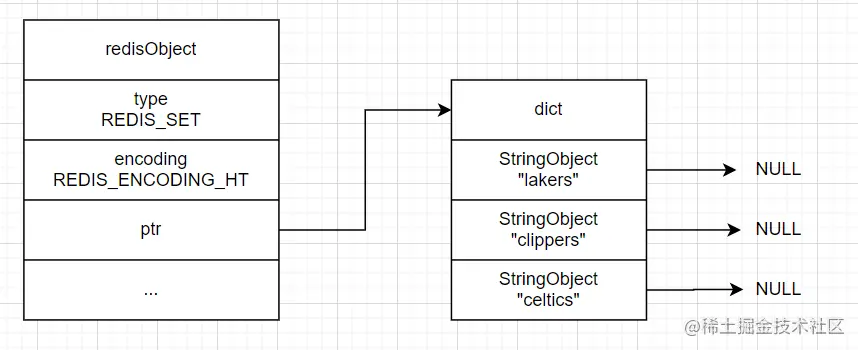

2.hashtable

与 Hash 的存储完全相同，只是值都为 NULL


6.有序集合（zset）

6.1.介绍

在 set 的基础上添加可排序字段，该字段可以重复


常用命令：

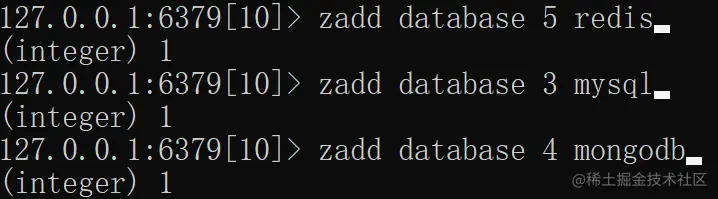

  • zadd：添加数据

  • zrem：删除元素

  • zcard：查询数据

  • zrange：根据从小到大排序
127.0.0.1:6379[10]>zrange database 0 2 withscores
1)"mysql"
2)"3"
3)"mongodb"
4)"4"
5)"redis"
6)"5"

withscores 表示根据分数排序，0 2表示排序区间是第0到第2个元素

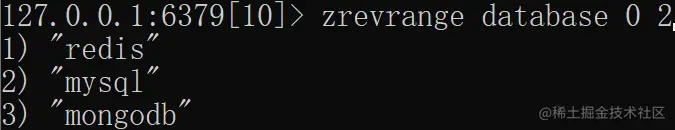

  • zrevrange：根据从大到小排序

6.2.原理

zset有两种编码：

1.ziplist

当长度小于128并且所有的元素长度都少于64字节时用ziplist存储，此时每个结点前面是字符串后面是分数值，小的在表头，大的在表末


2.skiplist

Redis 的 skiplist 是由字典 dict 和跳表组成的

  • 跳表

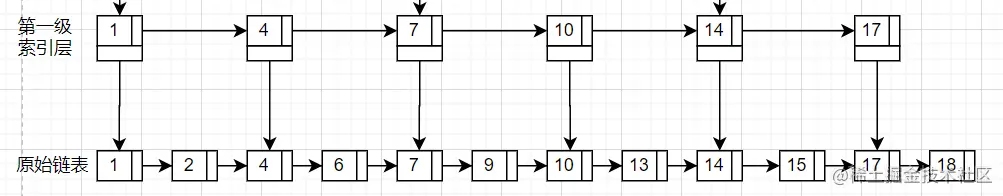

原始链表中查询结点15要查询15个结点，当加入一层索引：

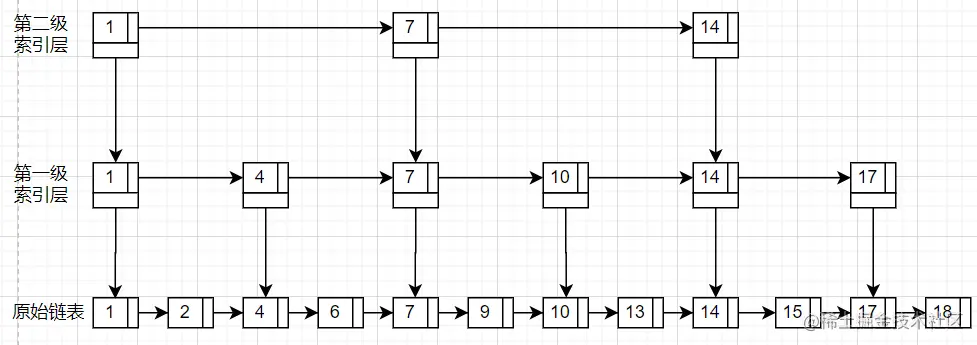

只需查询7个结点，再加一层索引：


此时只需查询6个结点了；

跳表每层索引的结点都是前一层的一半，过程类似于二分查找；但是维持这种关系在删除和插入结点时要对整个跳表进行调整，会降低效率

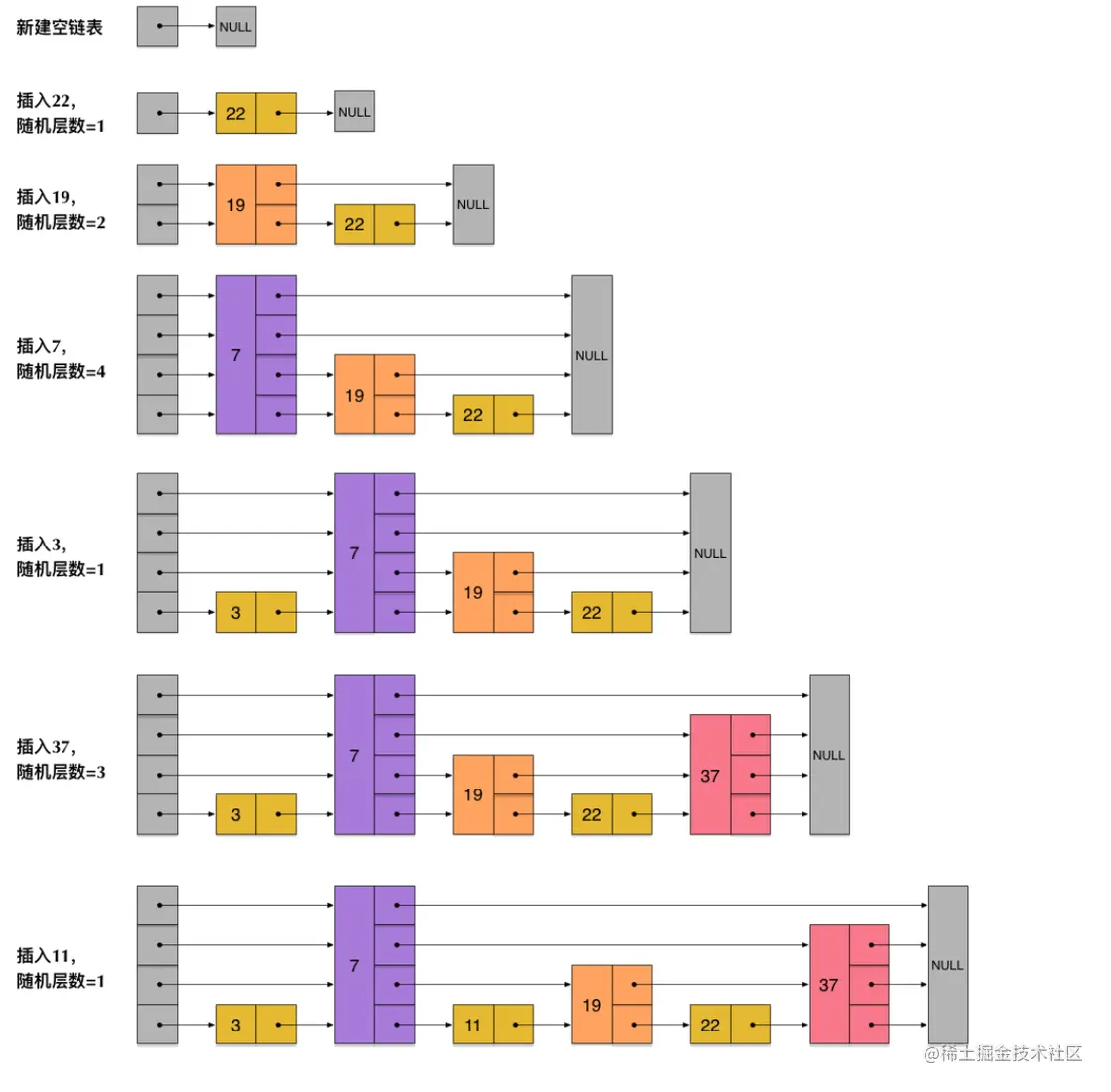

  • skiplist 不要求这种关系，而是每个结点随机出一个层数，把这个结点链入从第一层至随机出的层：


这样新插入一个结点不会影响其他结点的层数，只需要修改插入结点的前后指针，降低了操作的复杂度

skiplist 中：

  • dict 用于记录字符串对象和分数，查询字符串对应分数
  • 跳表用来根据分数查询对应字符串

好处：

  • 字典的查询分值时间复杂度是 O(1)，但是无序
  • 跳表有序但是查询的时间复杂度是 O(logn)
  • 两个结构中元素成员和分值是共享的，通过指针指向同一地址

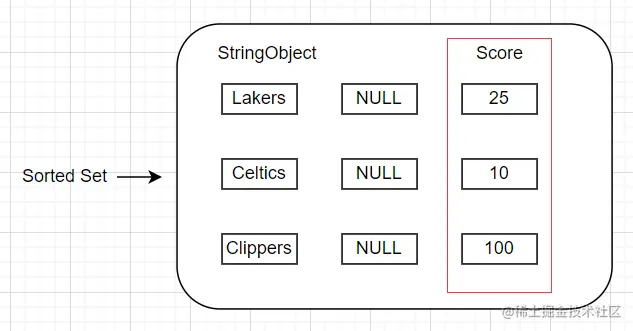

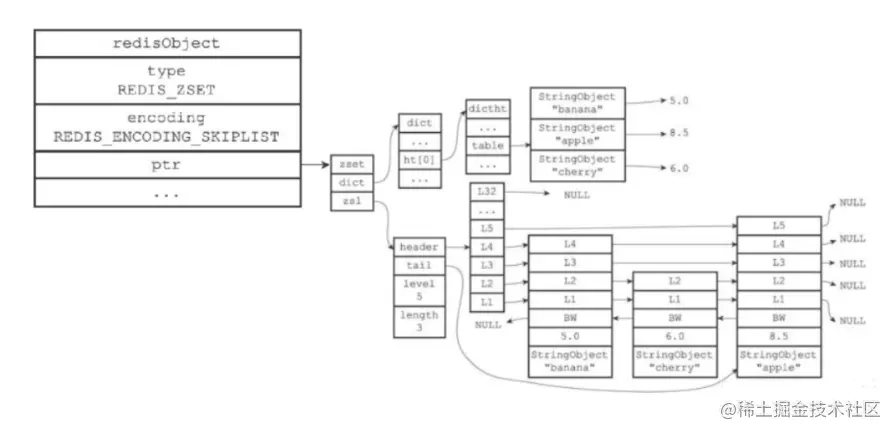

结构如下：
