在物联网使用场景中，很多时候需要LED大屏显示一些及时的，关键点信息。比如:
1.大棚温湿度信息，土壤湿度，水分等
2.在空气监测站中，会需要led大屏幕显示实时的pm信息，so2，co2等关键监测参数

本章节主要通过以下几个方面进行介绍：

led显示屏简介
led接口分类
控制卡选择
程序对接

LED显示屏分类

led大屏的分类按照安装环境的不同，可以分为以下几类：
1.室内屏幕，室内屏幕的间距小，防水性能低，亮度低
2.户外屏幕，室外屏幕间距大，都具备防水性能，亮度高
3.半户外屏幕，顾名思义，这种屏幕介于室内屏幕和室外屏幕之间，一般没有防水性能，间距适中

了解了led屏幕的分类，我们就可以根据自己的屏幕安装位置，选择合适的led单元板。
led大屏幕是通过多个led单元板串并联组成的，一个单元板根据种类的不同，分辨率一般是32✖64或者16✖32。对于一些室内的高分辨率屏幕，还有更高的64✖128分辨率等可供选择

LED接口

led单元板的接口有HUB75，HUB40，HUB08，HUB12等几种型号
HUB12一般用在室外屏幕，P1.0或者P2.0大间距，单色屏幕中
HUB75一般用在室内屏幕，全彩或者单双色都有

在选择led单元板的过程中，我们不需要特别的关注led的接口，因为接口的选择主要还是看
自己选择的控制卡是否支持该接口

控制卡选择

控制卡的选择十分重要，我们选择二次开发的控制卡，必须满足以下需求：
1.具备可靠的sdk开发包 2.具备稳定的技术支持 3.供货稳定 4.如果不具备sdk开发包，则对接的协议需要灵活多变，能够满足自己的使用场景

一种led控制卡介绍

我们此次对接的led控制卡型号CK-64
1、通信接口：CK-32C具有TTL或RS485接口，满足我们的设计需求
2、CK-32C板载2个08接口和2个12接口；CK-64C板载2个08接口和4个12接口
3、控制卡字库：出厂自带16点阵GB2312简体汉字库和816ASCII字库
4、控制点数：
CK-64C 单色：16x512 32384 64192 双色：16384 32192 64128
5、扫描方式：1/16或者1/4 ；
6、扫描频率：64Hz ；
7、单条最大信息长度：40个汉字或80个ASCII字符（信息空间81字节，每个汉字占用2个字节，每个ASCII字符占用1个字节，flash最大可存储240条信息；

程序对接

modbus rtu协议

这种使用场景是，我们固定好了显示的格式和文字。需要定时的去刷新每个参数的数据。
那么我们可以使用rtu协议，定时的去更新对应的寄存器值就可以。

ASC协议

asc协议对比rtu协议，更加的灵活。
我们只需要向串口发送满足asc协议的字符串就可以。文字灵活多变。

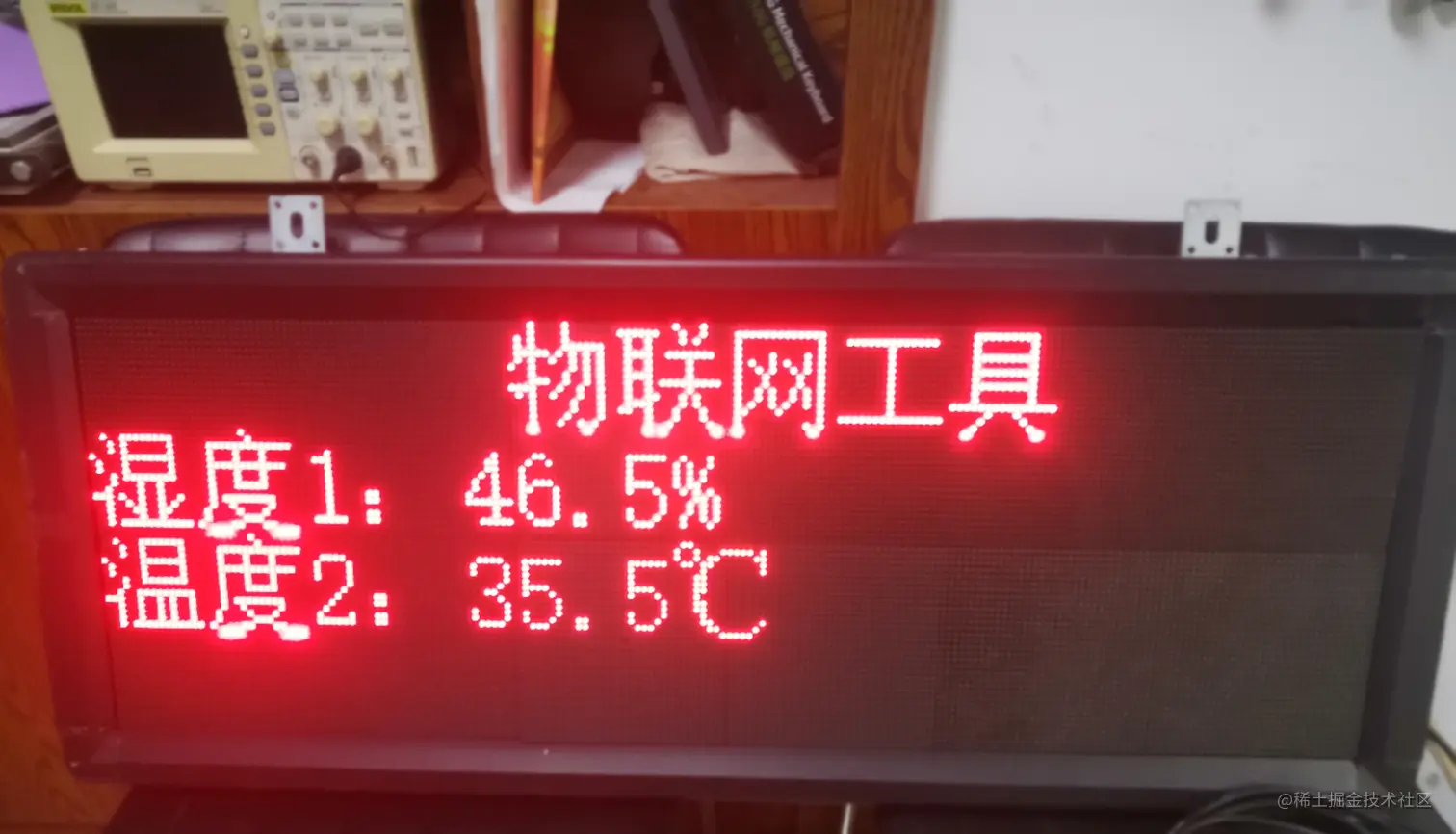

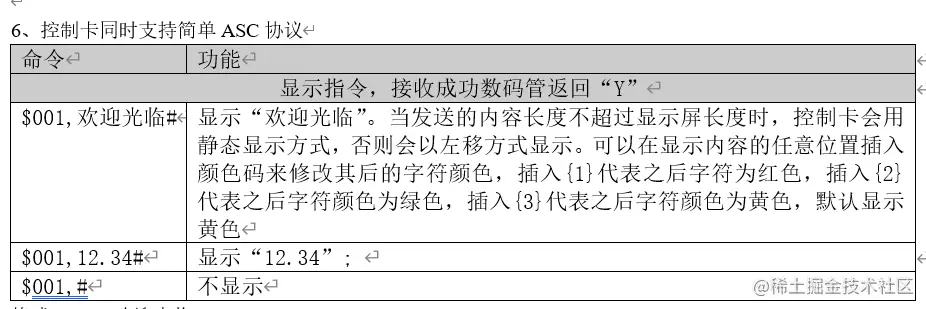

我们对asc协议进行适配编码：

asc协议code

worker项目中，在device下创建ledccard文件夹
创建ledcard.cs类，实现接口led显示

/// <summary>
        /// 显示数据
        /// </summary>
        /// <param name="Data"></param>
        /// <param name="Addr"></param>
        /// <param name="Port"></param>
        /// <returns></returns>
        public static bool ShowDataASCCMD(SerialPort Port, byte Addr, string Data, bool debug = false)
        {
            if (Port.IsOpen)
            {
                string sendstring = $"$0{Addr.ToString("X2")},{Data}#";
                if (debug)
                    MyLogger._.Debug("发送数据：" + sendstring);
                byte[] recdata = new byte[16];
                Encoding.RegisterProvider(CodePagesEncodingProvider.Instance);
                byte[] SendByteBuffer = Encoding.GetEncoding("GB2312").GetBytes(sendstring);
                //发送
                Port.Write(SendByteBuffer, 0, SendByteBuffer.Length);
                //等待
                Thread.Sleep(50);
                //读取
                if (Port.BytesToRead > 0)
                {
                    int RecvLen = Port.BytesToRead;
                    //将数据按照字节依次读取
                    for (int i = 0; i < RecvLen; i++)
                    {
                        recdata[i] = (byte)Port.ReadByte();
                    }
                    //日志
                    if (debug)
                        Console.WriteLine($"数据：{VTool.HexToString(recdata, RecvLen)}");
                    if (VTool.HexToString(recdata, RecvLen) == "59")
                        return true;
                    else
                        return false;
                }
                else
                    return false;
            }
            return false;
        }
