常规 & 高级 UI 编程 | 青训营笔记

这是我参与「第四届青训营 」笔记创作活动的第3天

单听理论会很陌生，以下建议自己边学边上手，以便巩固加深印象。并且本节课很多源码不用每行逐步了解，了解思路与线路足矣，有一定能力再去专研。

这节课我将学习到单个UI组件基础以及多个UI组件排版、从静态页面绘制到动态页面的设计、从系统组件应用到自定义组件等多个维度。分为以下几个部分：

• UI组件：学习Android UI组件相关知识

• 布局：学习如何将多个UI组件排版成想要的界面

• 渲染：学习Android UI渲染流程及原理

• 交互：学习Android常规的交互知识及原理

• 动画：学习Android动画相关知识

• 自定义View：学习如何自定义View

UI组件

什么是Android UI

---

• UI：User Interface

• Android系统是图形用户界面操作系统

• UI界面由多个不同功能的UI组件构成

• Android SDK提供了大量的UI组件

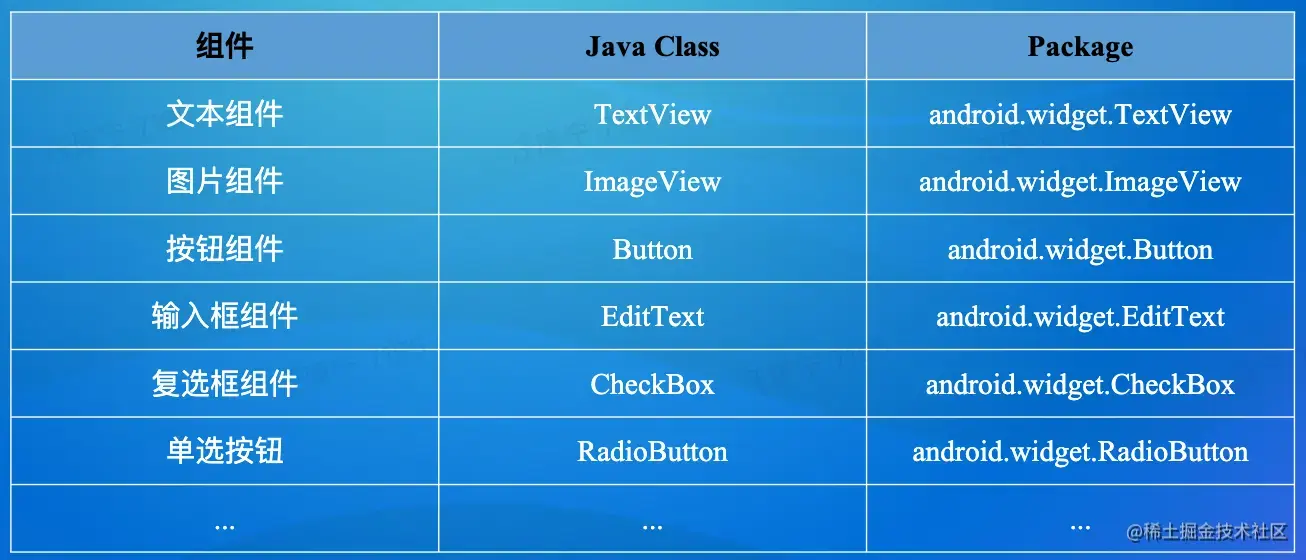

UI组件

---

常规UI组件大多由Android Framework中的android.widget这个package提供

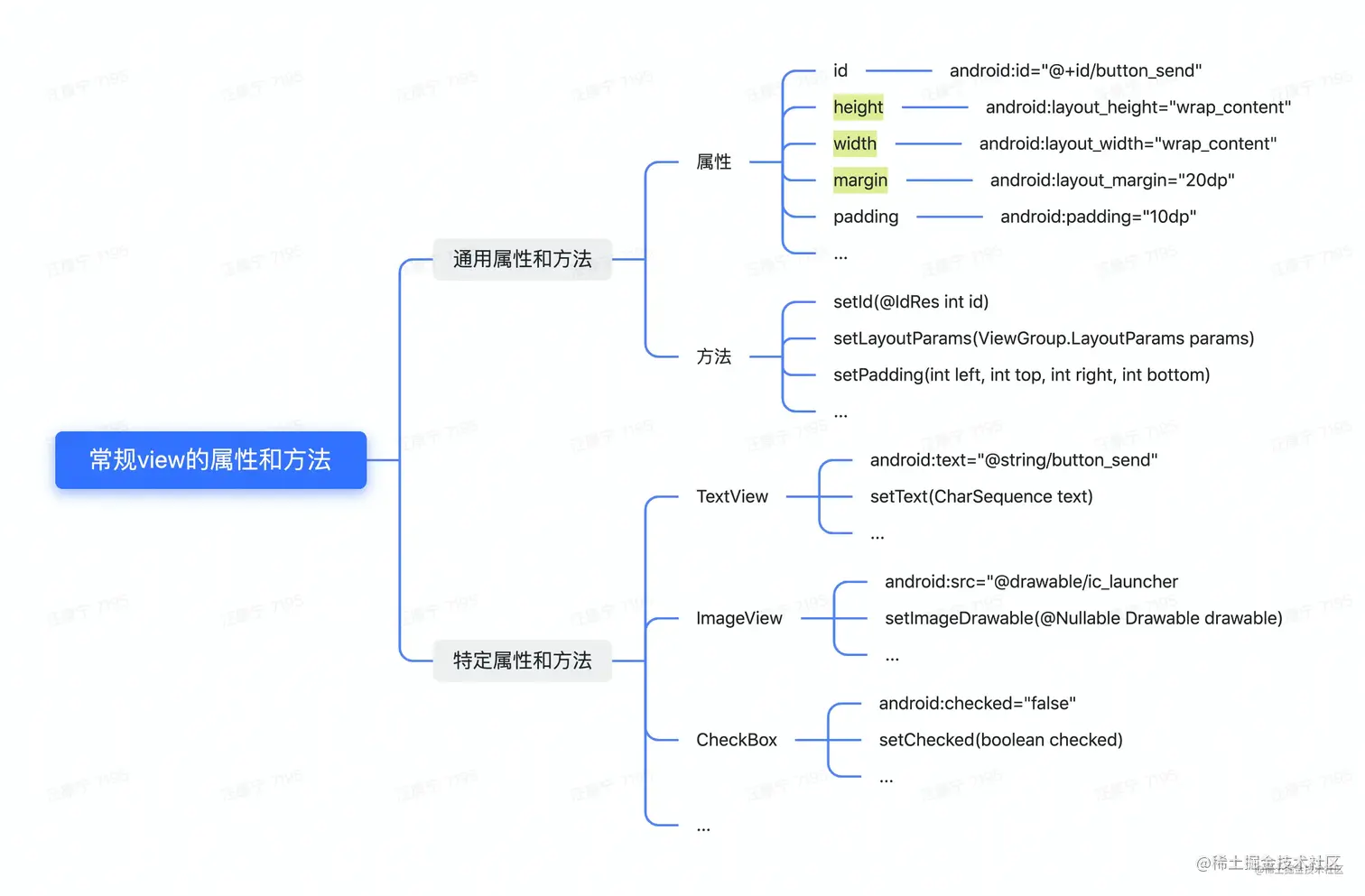

常规View的属性和方法

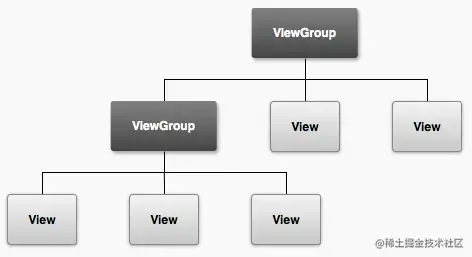

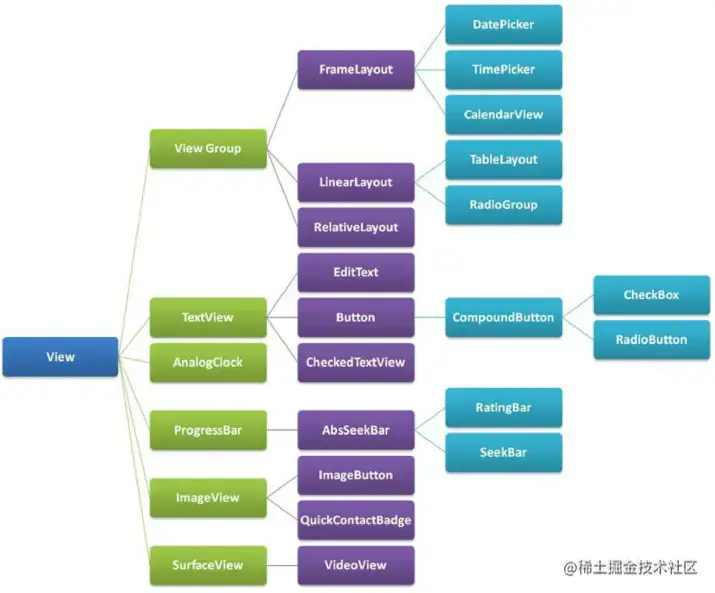

UI组件间关系

---

布局

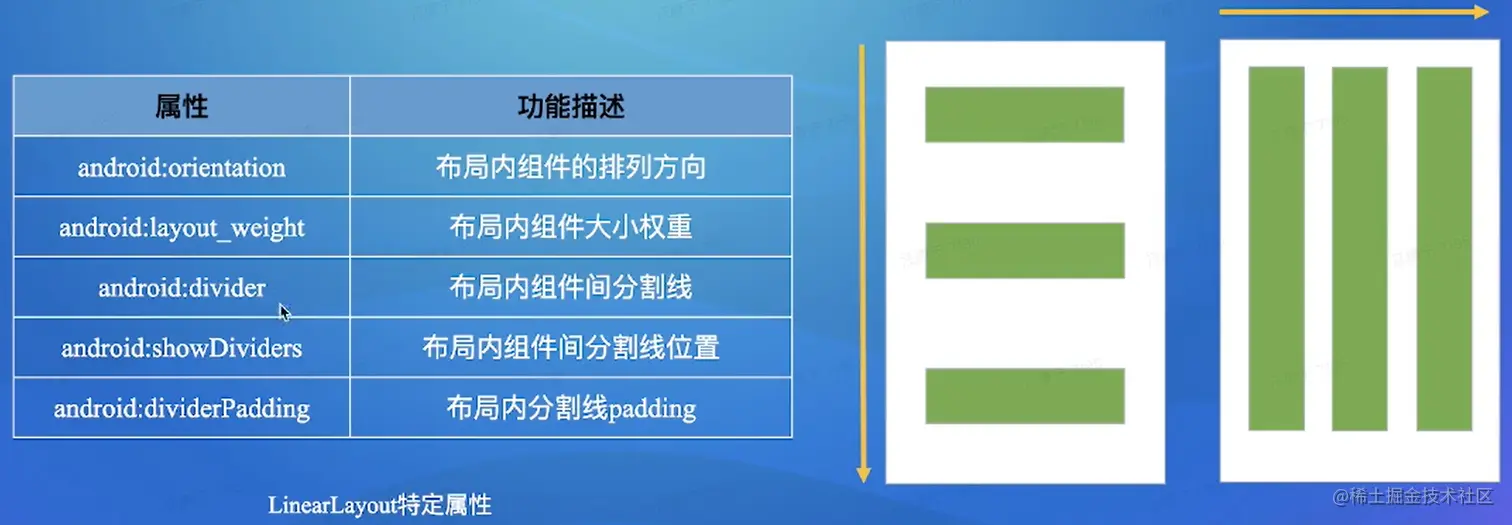

LinearLayout

---

线性布局，可用android:orientation定义纵向还是横向线性分布

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:paddingLeft="16dp"
    android:paddingRight="16dp"
    android:orientation="vertical" >

    <EditText
        android:layout_width="match_parent"
        android:layout_height="wrap_content" />

    <EditText
        android:layout_width="match_parent"
        android:layout_height="wrap_content" />

    <EditText
        android:layout_width="match_parent"
        android:layout_height="0dp"
        android:layout_weight="1"
        android:gravity="top" />

    <Button
        android:layout_width="100dp"
        android:layout_height="wrap_content"
        android:layout_gravity="right" />
</LinearLayout>

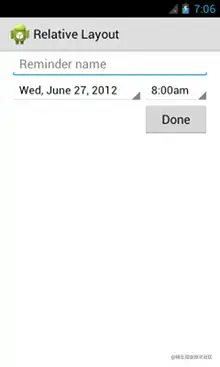

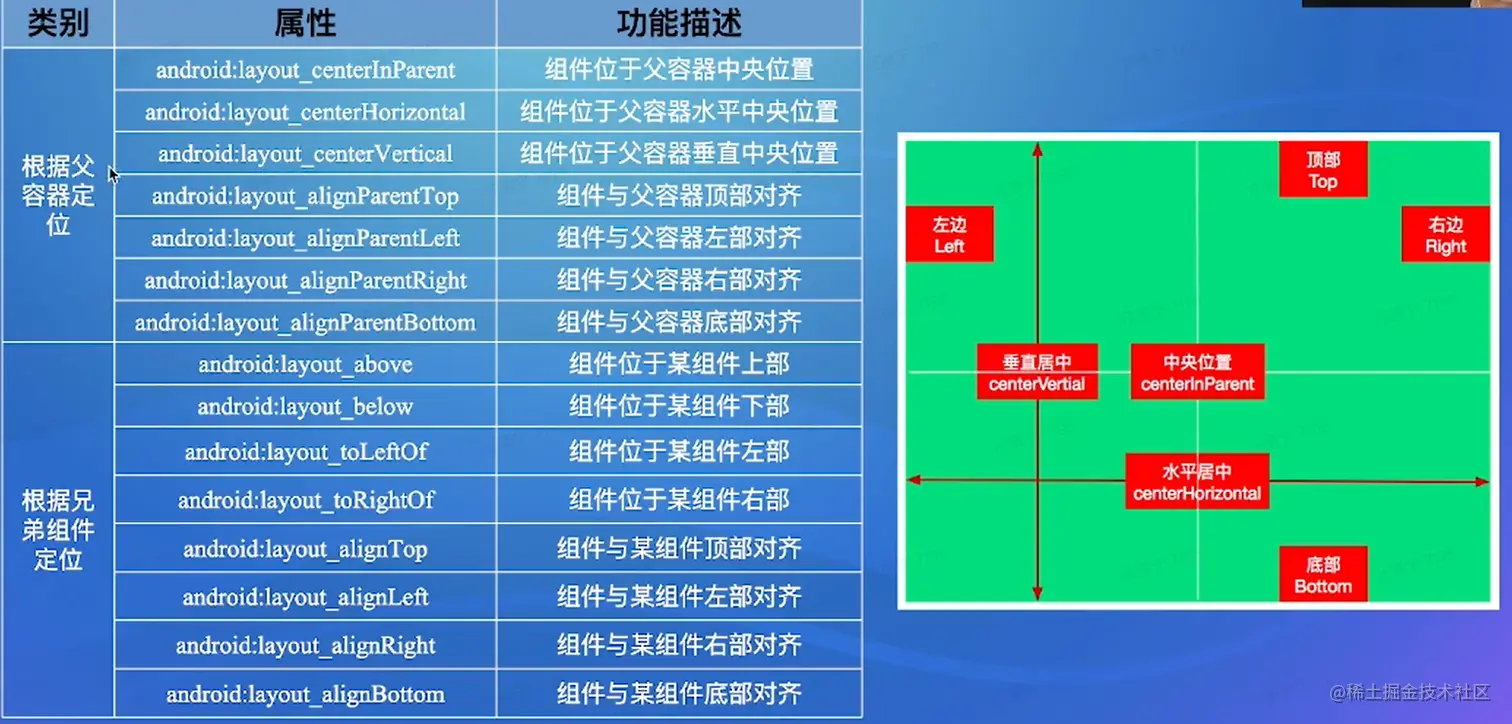

RelativeLayout

---

相对容器

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"    android:layout_height="match_parent"
    android:paddingLeft="16dp"    android:paddingRight="16dp" >

    <EditText
        android:id="@+id/name"
        android:layout_width="match_parent"
        android:layout_height="wrap_content" />

     <Spinner
        android:id="@+id/dates"
        android:layout_width="0dp"    android:layout_height="wrap_content"
        android:layout_below="@id/name"
        android:layout_alignParentLeft="true"
        android:layout_toLeftOf="@+id/times" />

    <Spinner
        android:id="@id/times"
        android:layout_width="96dp"    android:layout_height="wrap_content"
        android:layout_below="@id/name"
        android:layout_alignParentRight="true" />

    <Button
        android:layout_width="96dp"    android:layout_height="wrap_content"
        android:layout_below="@id/times"
        android:layout_alignParentRight="true"  />
</RelativeLayout>

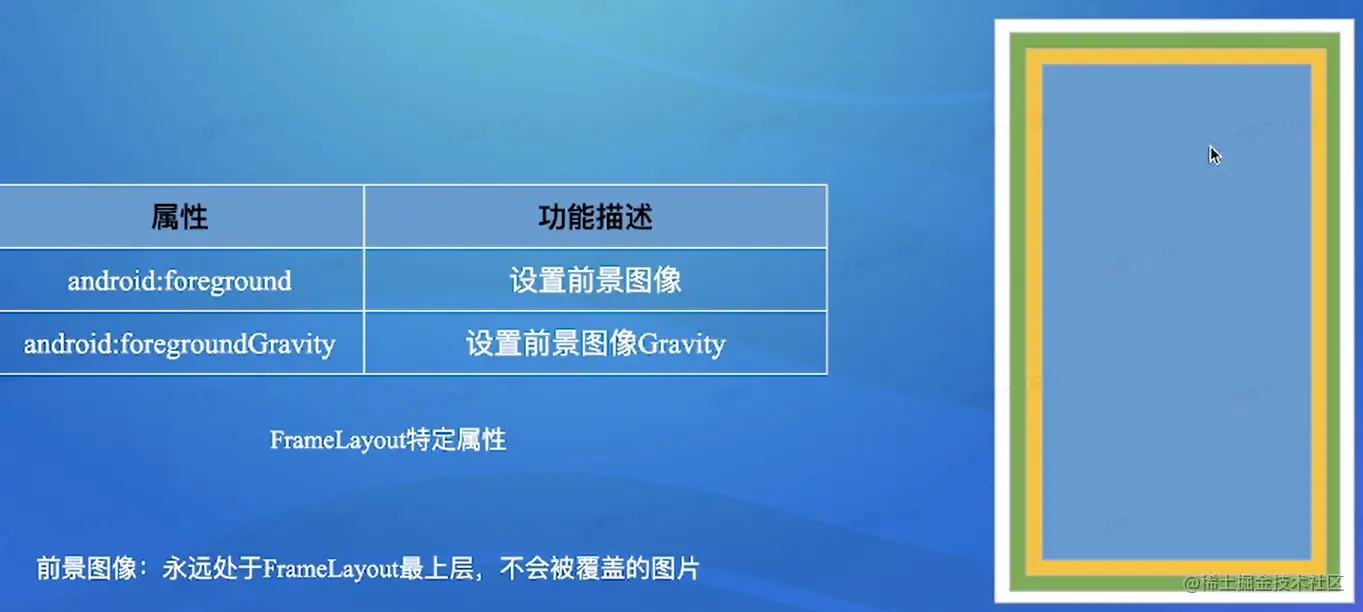

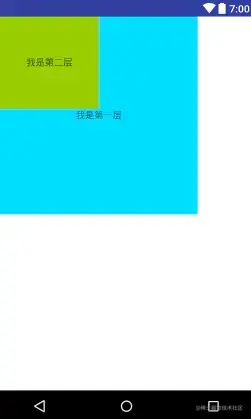

FrameLayout

---

层级布局

<FrameLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="@android:color/white">

    <TextView
        android:layout_width="300dp"
        android:layout_height="300dp"
        android:gravity="center"
        android:background="@android:color/holo_blue_bright"
        android:text="我是第一层"/>

    <TextView
        android:layout_width="150dp"
        android:layout_height="140dp"
        android:gravity="center"
        android:background="@android:color/holo_green_light"
        android:text="我是第二层"/>

</FrameLayout>

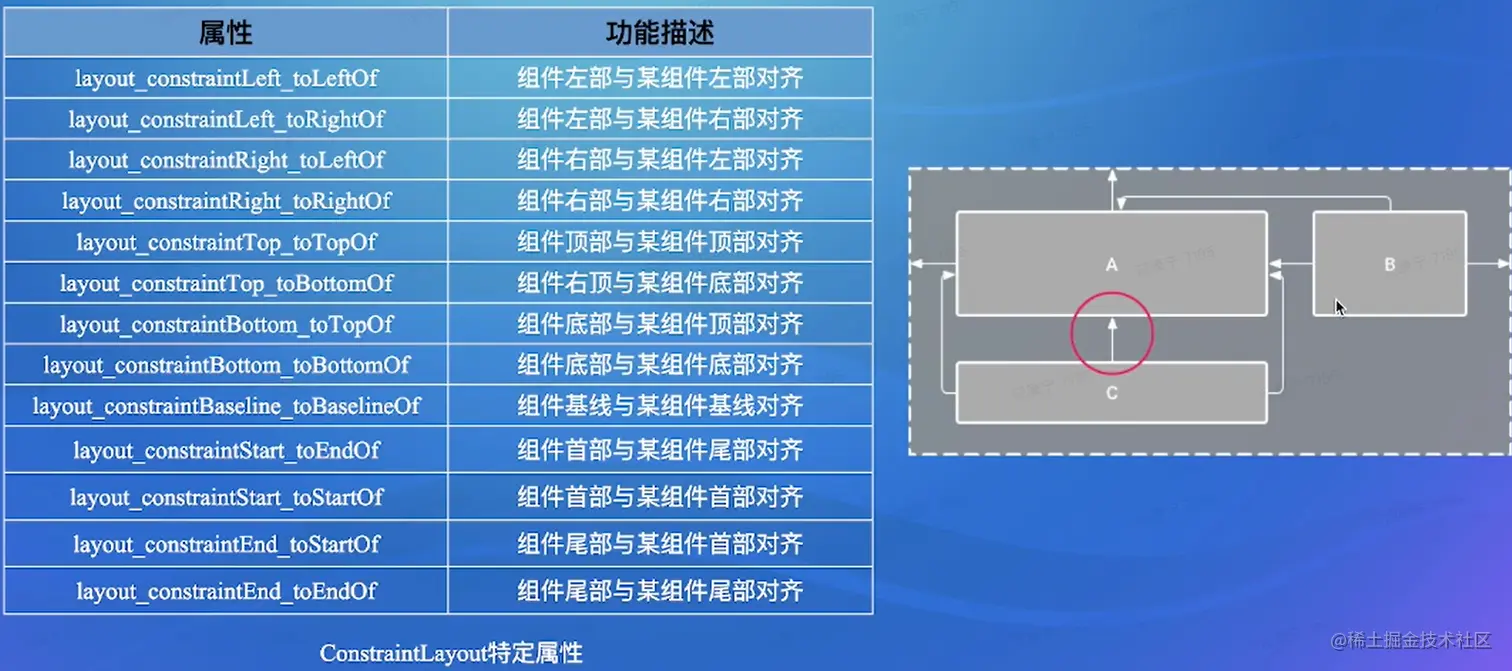

ConstraintLayout

---

<android.support.constraint.ConstraintLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <ImageView
        android:id="@+id/iv_beauty"
        android:layout_width="100dp"
        android:layout_height="200dp"
        android:scaleType="centerCrop"
        android:src="@drawable/beauty"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

    <ImageView
        android:id="@+id/iv_girl"
        android:layout_width="100dp"
        android:layout_height="0dp"
        android:scaleType="centerCrop"
        android:src="@drawable/girl"
        app:layout_constraintBottom_toBottomOf="@+id/iv_beauty"
        app:layout_constraintLeft_toRightOf="@+id/iv_beauty"
        app:layout_constraintTop_toTopOf="parent" />
</android.support.constraint.ConstraintLayout>

渲染

布局加载

---

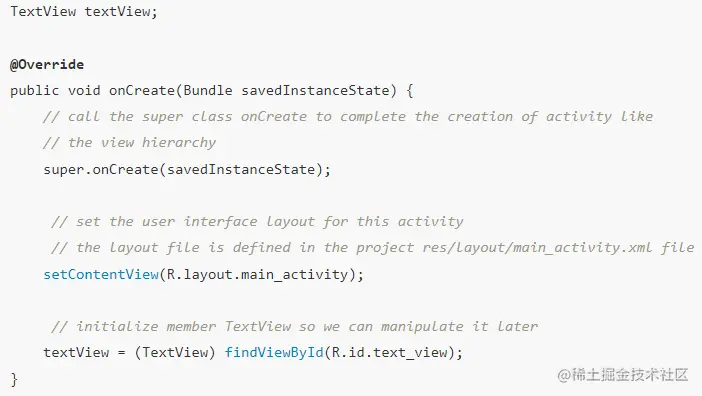

在Activity中设置布局文件

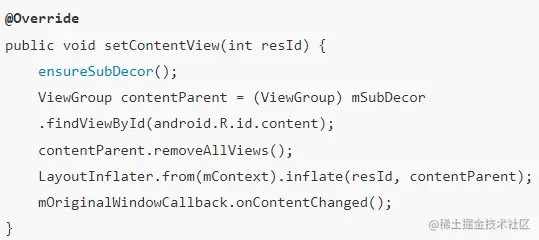

setContentView究竟做了什么？通过源码分析可知，setContentView最终创建了DecorView，并由LayoutInflater来加载了XML文件

布局解析

---

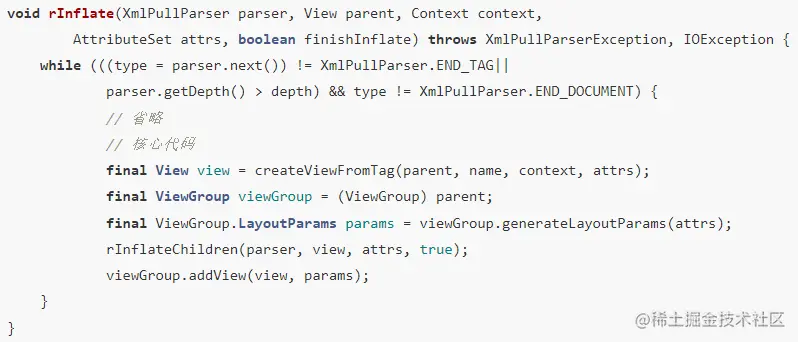

布局加载后调用了LayoutInflater相关方法，那LayoutInflater究竟做了什么？通过源码分析可知，LayoutInflater解析了XML文件，并根据XML文件生成了View实例，并将View实例添加了到了其ViewGroup中

布局渲染

---

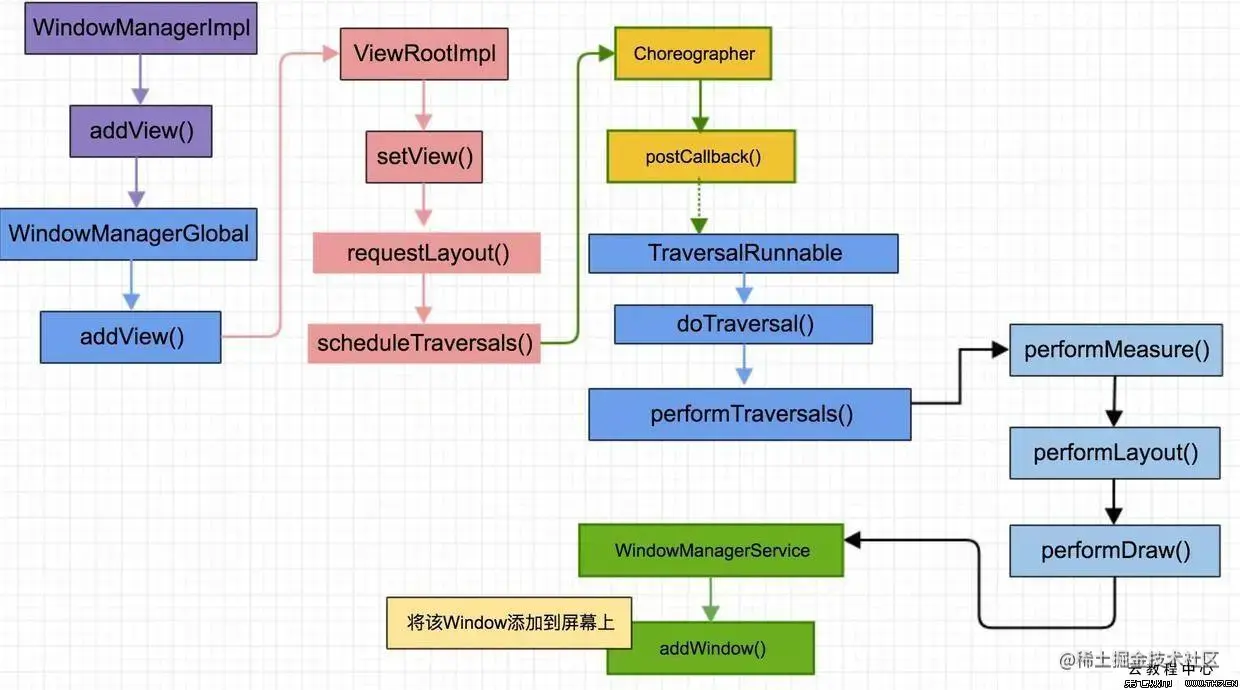

页面绘制流程

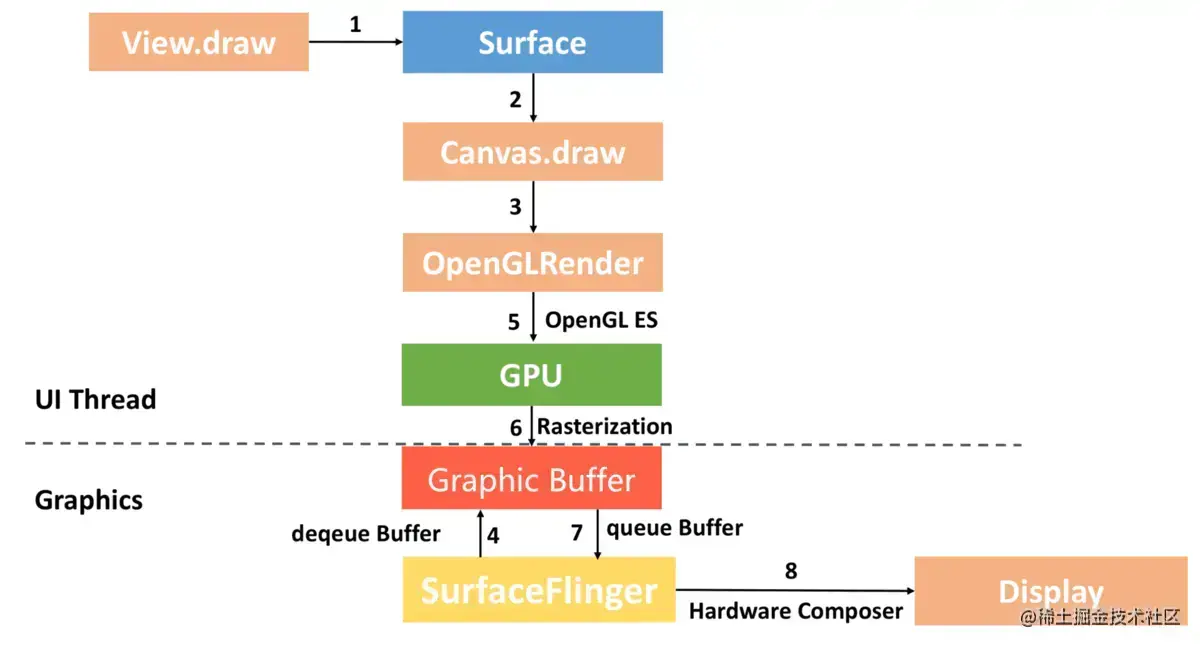

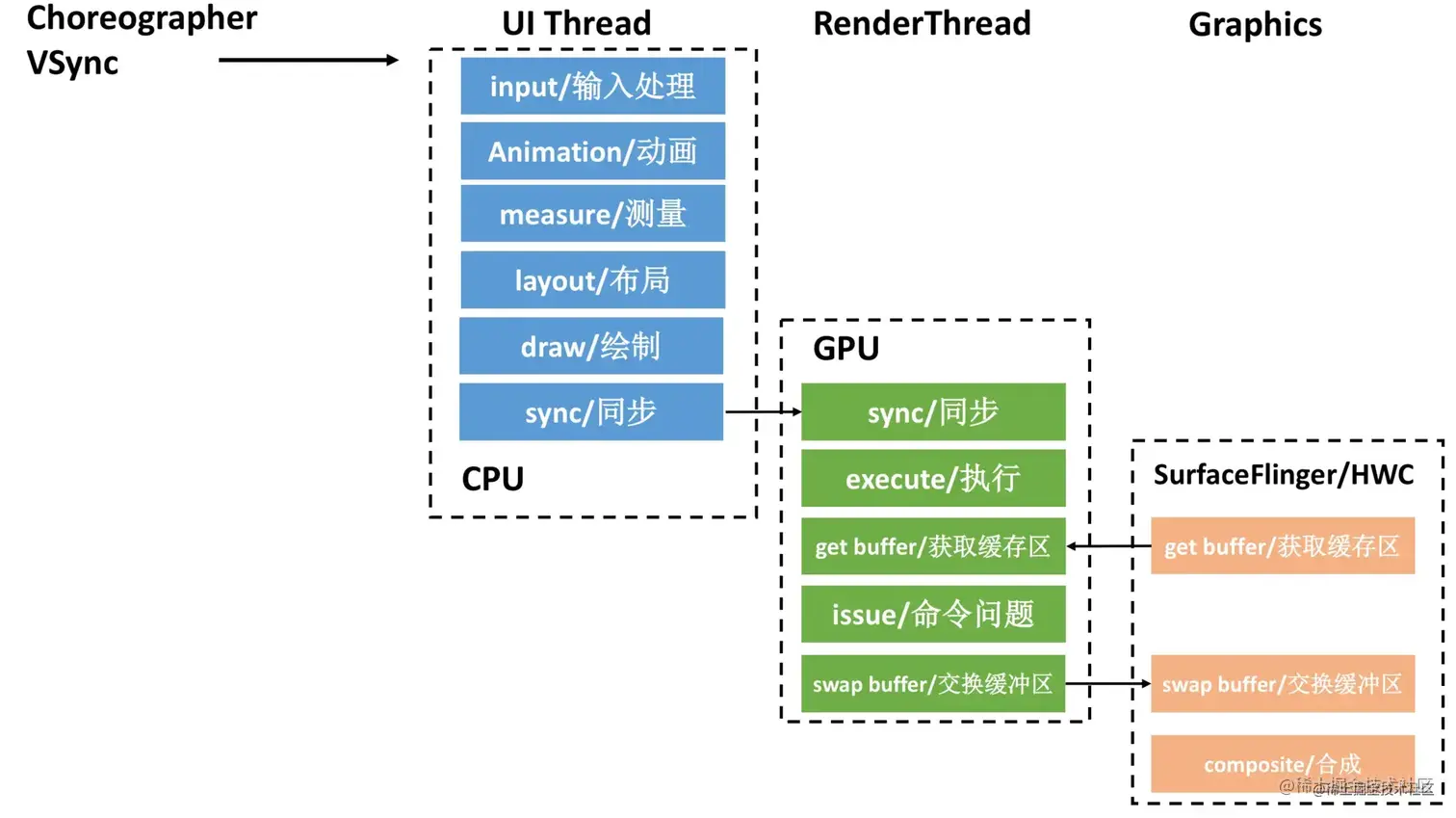

UI渲染流程

渲染流程

交互

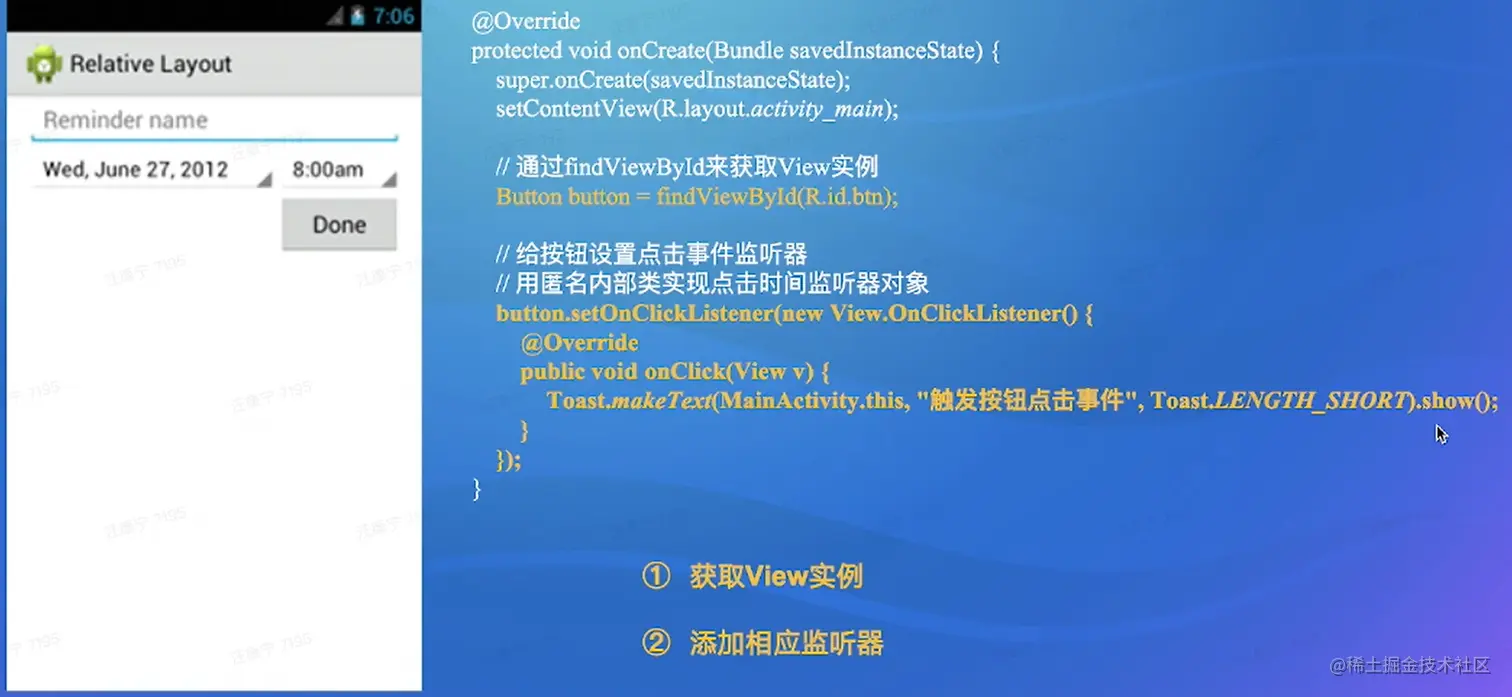

button例子

本人习惯用：

    private TextView result;
    private Button disable;
    private Button enable;
    private Button test;
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_button_enable);
        enable = findViewById(R.id.btn_enable);
        disable = findViewById(R.id.btn_disable);
        test = findViewById(R.id.btn_test);
        result = findViewById(R.id.result);

        enable.setOnClickListener(this);
        disable.setOnClickListener(this);
        test.setOnClickListener(this);
    }

    @Override
    public void onClick(View view) {
        switch (view.getId()){
            case R.id.btn_enable:
                test.setEnabled(true);
                break;
            case R.id.btn_disable:
                test.setEnabled(false);
                break;
            case R.id.btn_test:
                result.setText("点击了按钮");
                break;
        }
    }
}

这样监听繁多时便不会显得很乱很冗杂

常用交互事件监听器

---

触摸事件

---

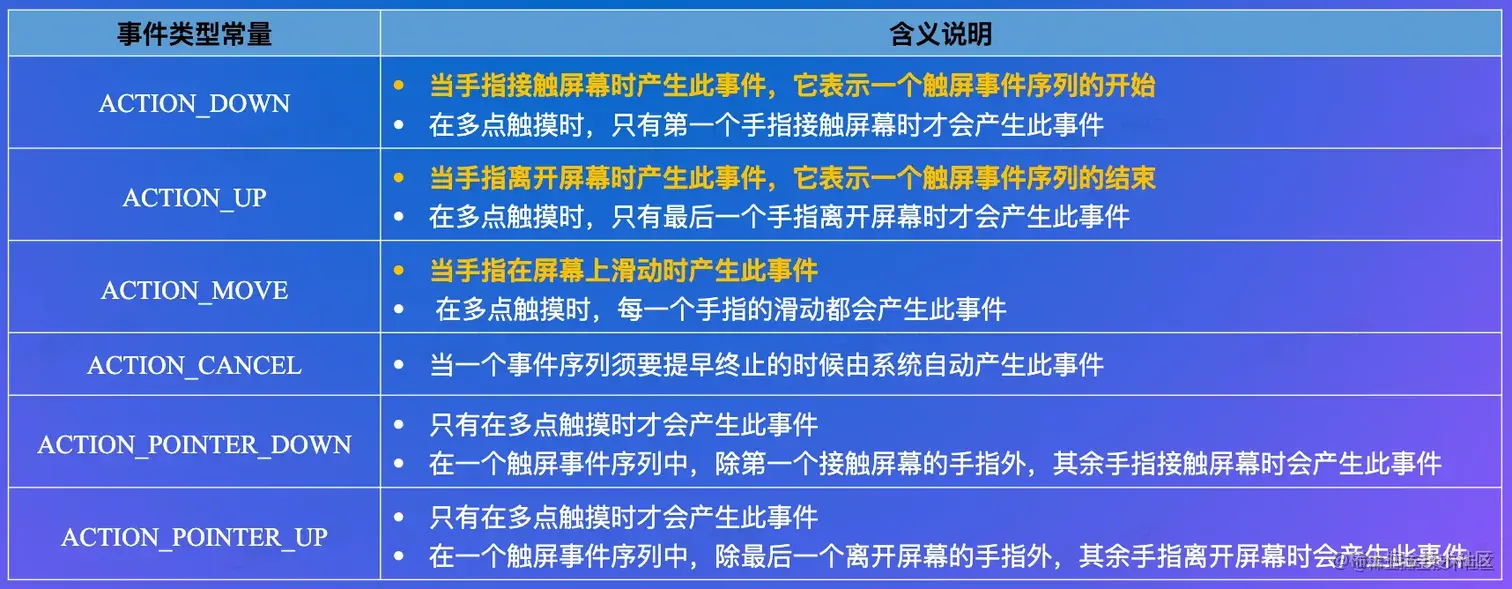

当用户触摸屏幕时，系统将建立一系列的MotionEvent对象，MotionEvent包含关于发生触摸的位置和时间等细节信息，MotionEvent对象被传递到相应的捕获函数中，例如onTouchEvent()。

捕获触摸事件

---

• Activity和View都有onTouchEvent()，用于处理触摸事件。

• 当用户触摸屏幕时，会回调触摸视图上的onTouchEvent()。 对于最终被识别为手势的每个轻触事件序列，onTouchEvent() 都会多次被触发。

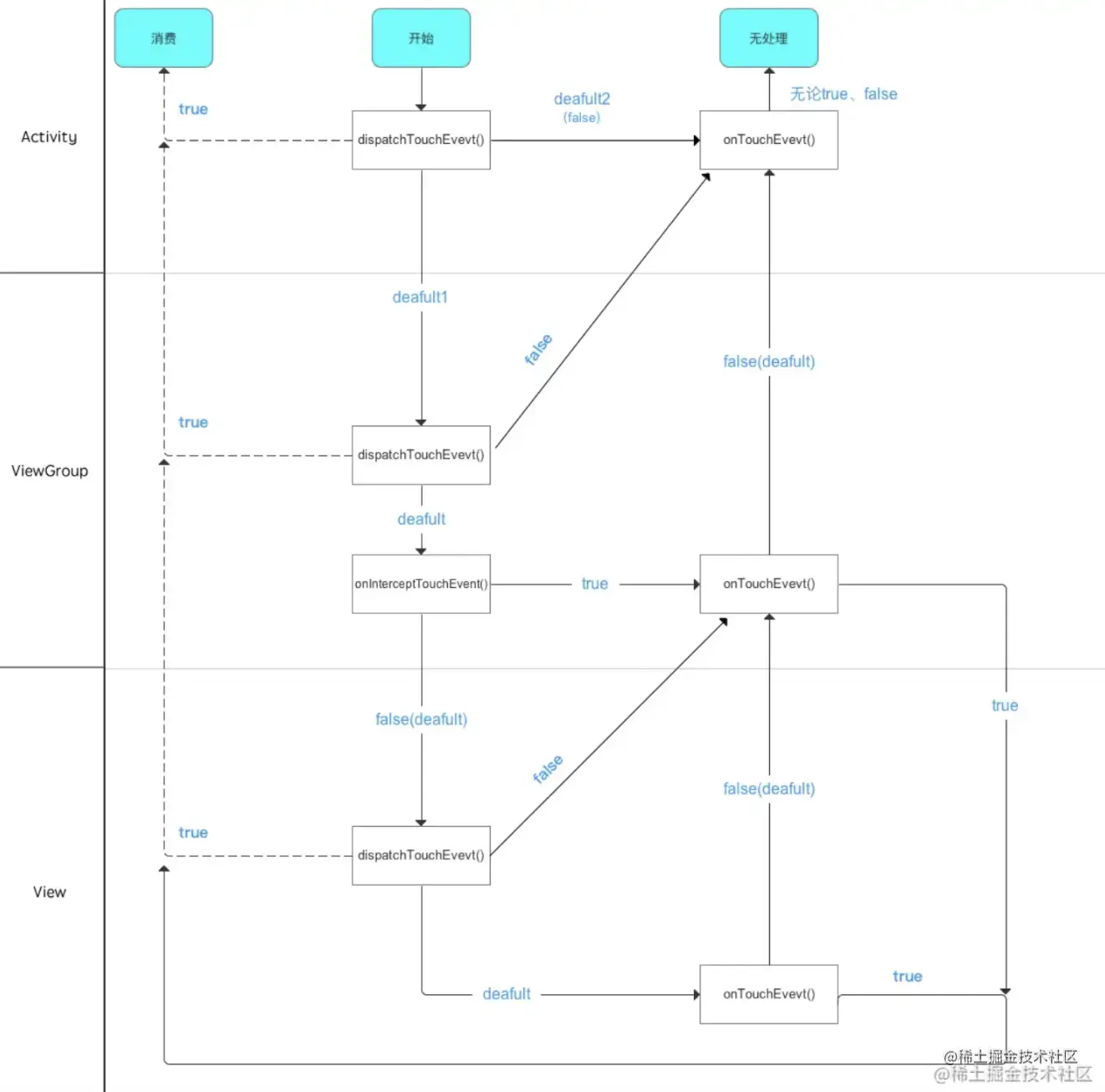

事件处理流程

---

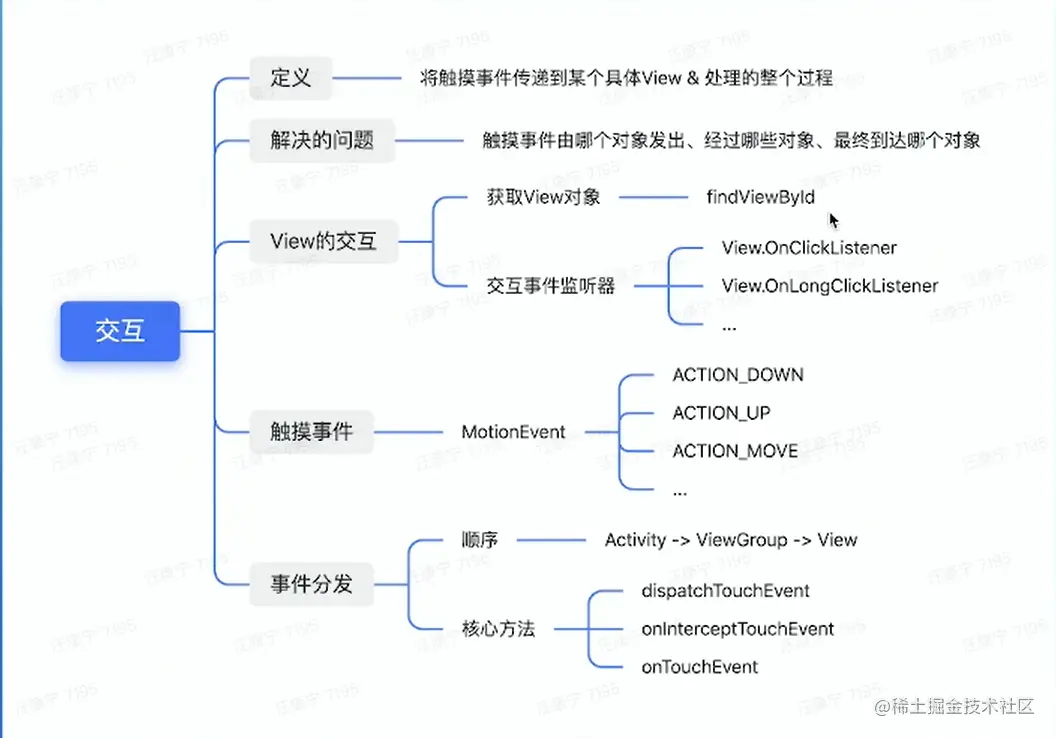

交互总结

---

动画

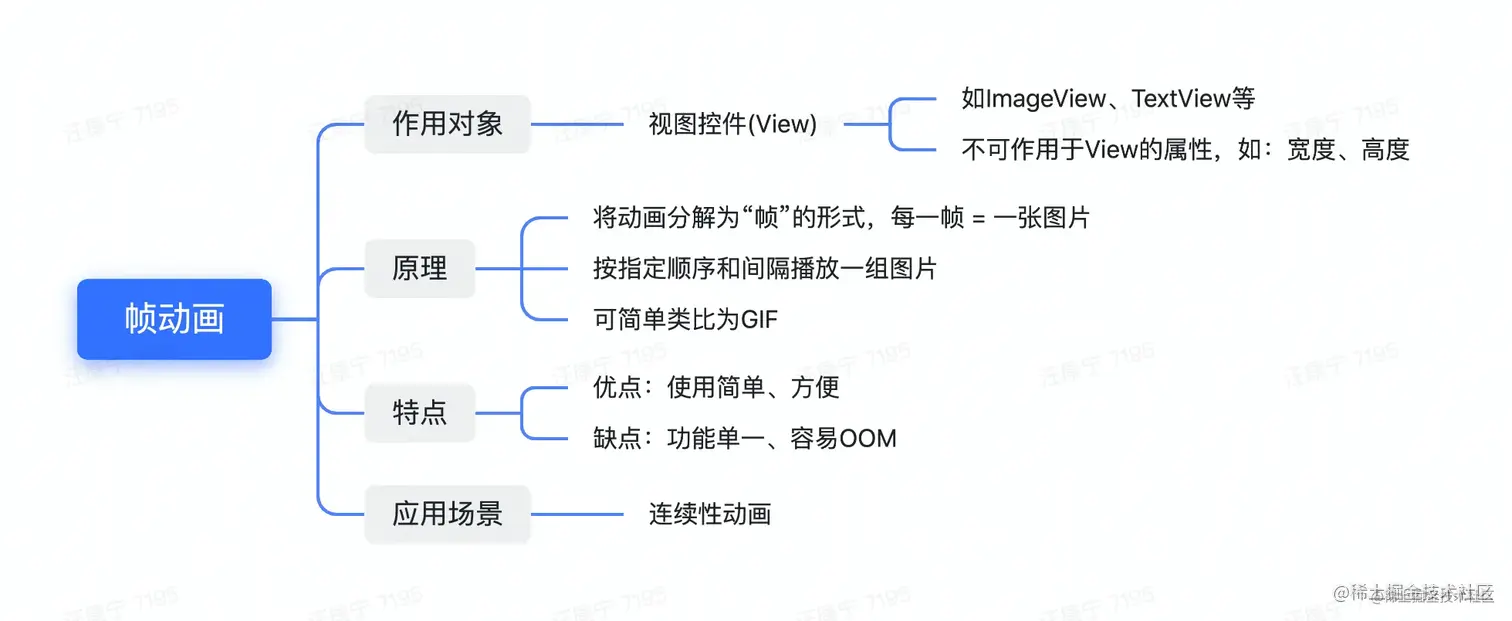

帧动画

---

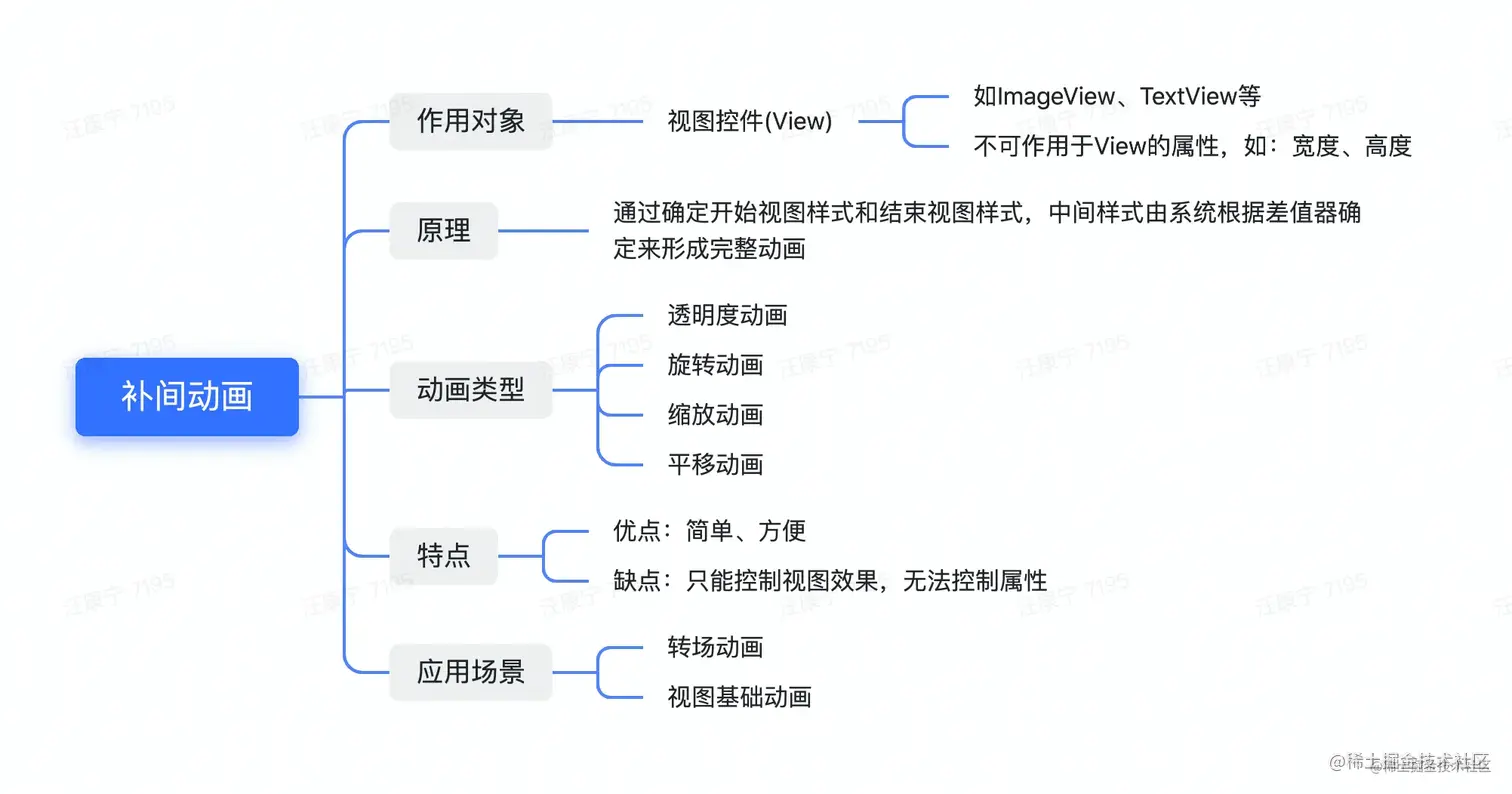

补间动画

---

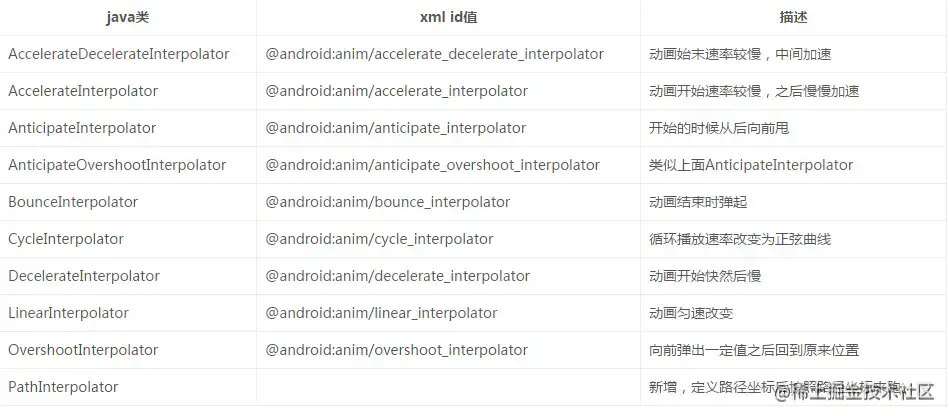

差值器示例：

属性动画

---

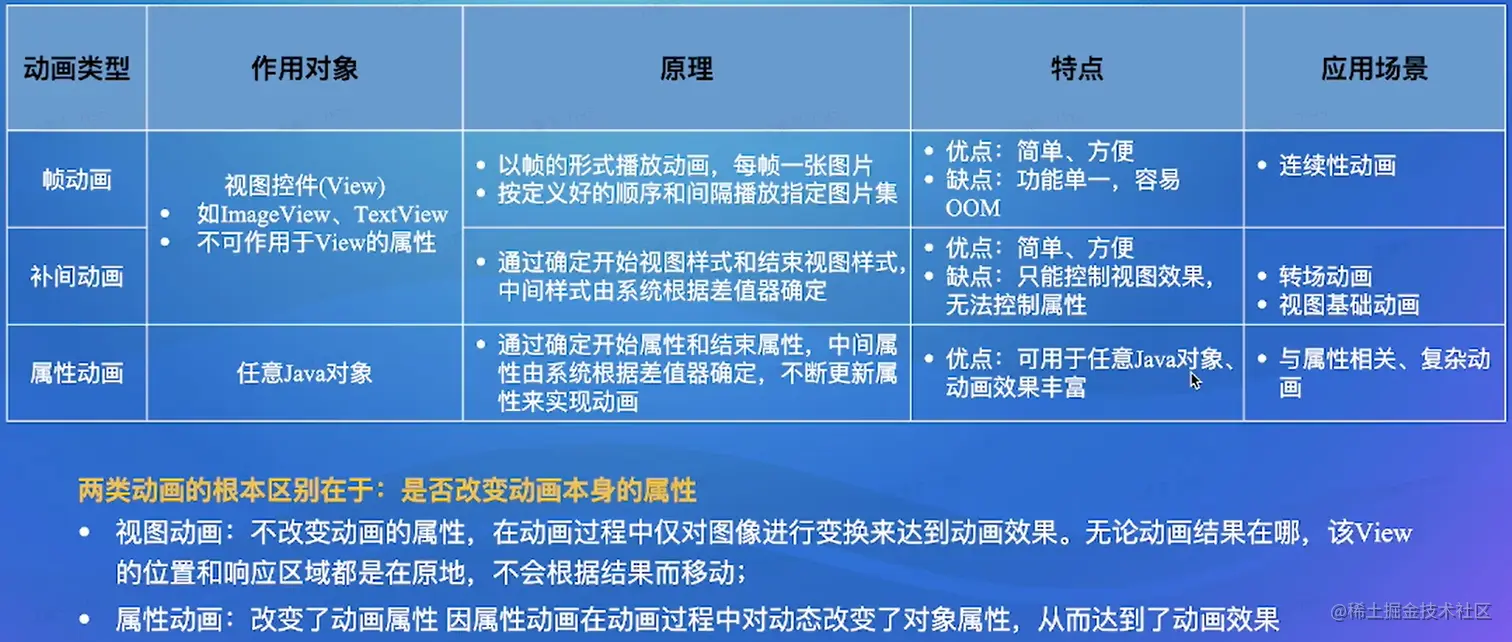

动画总结

---

自定义View

自定义View事例

---

自定义View小结
