字节跳动青训营第4期 第4课 流计算中的Window计算

这是我参与「第四届青训营 」笔记创作活动的第2天

窗口计算机制是流计算中一个比较基础但又必要的机制

[TOC]

概述

流式计算与批式计算的对比

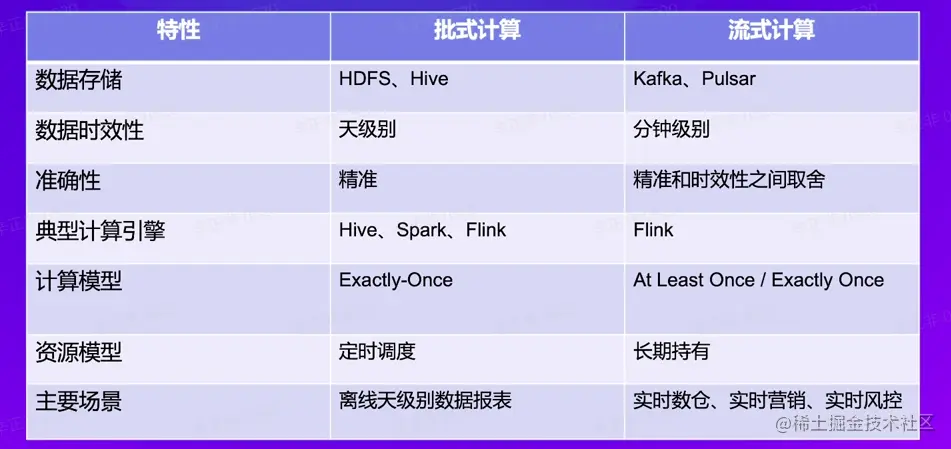

流批对比图

实时性更高的数据，其价值也更高

批式计算

批处理的典型数仓架构为T+1架构，即当天只能看到前一天的数据。

常使用Hive或Spark，数据完全准备好，输入和输出都是确定的。

问题：能否按小时执行批计算，从而达到一个实时性比较高的计算？

理论上是可以实现的，但实际上是不容易实现的，各类资源的调度、数据仓库建模的复杂程度，导致一个计算可能是几分钟或是几个小时，难以控制在一个小时内。

流式计算

处理时间：数据真正被计算引擎处理的时间

事件时间：代码或任务提交的时间

在事件时间的基础上开窗，是有可能存在延迟的，并且会产生一个问题，什么时间算窗口结束？

Watermark就是为了处理这个窗口结束的问题而产生的。

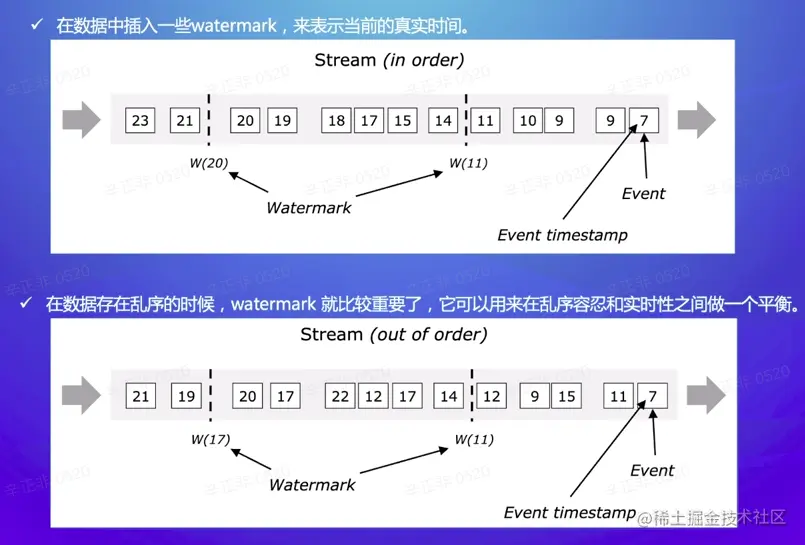

Watermark示意图如下：

Watermark

如上图，在乱序情况下，W(11)将认为其后不存在比11小的数据，若遇到比11小的数据，则判断为有延迟的数据，进行相应处理即可。

Watermark

什么是Watermark

表示系统认为的当前真实的事件事件。

生成方法

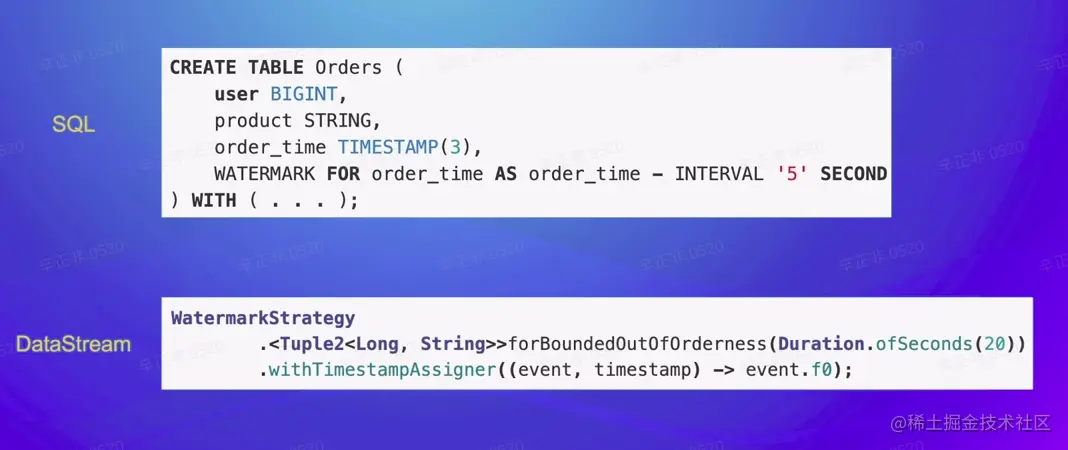

生成Watermark

CREATE TABLE Orders {
    user BIGINT,
    product STRING,
    order_time TIMESTAMP(3),
    WATERMARK FOR order_time AS order_time - INTERVAL '5' SECOND
} WITH { ... };

上述代码实现了根据order_time字段添加watermark，其间隔为5秒。

WatermarkStrategy
    .<Tuple2<Long, String>>forBoundedOutOfOrderness(Duration.ofSeconds(20))
    .withTimestampAssigner((event, timestamp) -> event.f0);

上述代码实现了根据event.f0字段添加watermark，其间隔为20秒。

此类使用方法虽然简单，但是生产环境中常用的方式。

传递机制

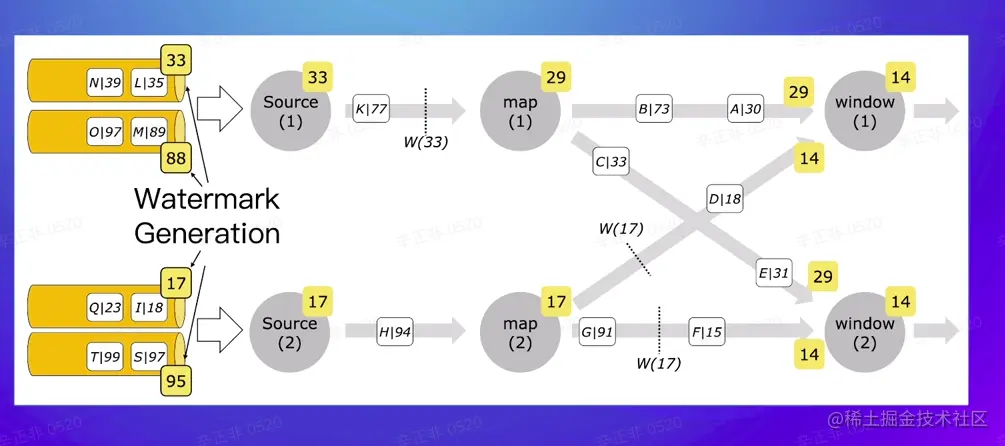

传递Watermark

每个算子都从上游的所有Watermark中取最小值作为自己的Watermark，然后传递给下游。

Watermark典型问题

生成方式：Per-partition VS Per-subtask

早期版本的Flink使用subtask的生成方式，但是每个subtask是可以同时使用多个partition的，每个partition的读取速度可能不同，这种方式会加剧数据乱序程度。

新版本的Flink按照partition的方式去生成，可以一定程度环节上述问题。

部分partition/subtask断流

如果上游的算子断流，不再更新，则下游的Watermark都不再更新。

解决方案：Idle source

当某个subtask断流超过Idle阈值，则将其置为Idle，并下发Idle状态给下游，下游在计算自身Watermark时，可以忽略掉状态为Idle的subtask。

迟到数据处理

  1. Window聚合，默认丢弃迟到数据
  2. 双流Join，如果是外连接，则可以认为Join不到任何数据
  3. CEP，默认丢弃

Window

典型窗口包括：

  1. 滚动窗口 Tumble Window
  2. 滚动窗口 Slide Window
  3. 会话窗口 Session Window

其他窗口：

  1. 全局窗口
  2. 计数窗口
  3. 累计窗口

基本功能

Window的使用方式

SELECT
    user,
    TUMBLE_START(order_time, INTERVAL '1' DAY) AS wStart,
    SUM(amount)
FROM Orders
GROUP BY
    TUMBLE(order_time, INTERVAL '1' DAY),
    user

上述代码实现了一个滚动窗口，根据order_time字段，每相隔1天创建一个window

DataStream<Tuple2<String, Integer>> dataStream = env
    .socketTextStream("localhost", 9999)
    .flatMap(new Splitter())
    .keyBy(value -> value.f0)
    .window(TumblingProcessingTimeWindows.of(Time.seconds(5)))
    .sum(1);

上述代码实现了一个滚动窗口，根据value.f0字段，每相隔5秒创建一个window

TODO: 添加两种方式的代码并解释

Table API相对SQL API更容易进行功能上的扩展

滚动窗口

窗口划分：根据每个key单独划分，每条数据只属于一个窗口

窗口触发：Window结束时间到达时一次性触发

滑动窗口

在滚动窗口的基础上，窗口和窗口之间可能会重合，一条数据可能会属于多个窗口，例如：11点-13点，12点-14点这样的窗口。

会话窗口

与滚动窗口和滑动窗口不同，会话窗口相对更灵活，可以设置一个session gap在间隔之内的小窗口，可以合并为一个大的会话窗口。

迟到数据的处理

怎么定义迟到？

会给每条数据通过WindowAssigner划分一个window，这个window是一个区间，如果window end比当前watermark小，则认为是迟到数据。

只有事件时间下才有，默认是丢弃处理。

Allow lateness

设置一个允许迟到的时间，在允许迟到的时间内，计算状态会被保存，如果有迟到的数据，则会根据计算状态继续进行计算，相当于对之前的计算结果的修正。

适用于Datastream和SQL

SideOutput 侧输出流

对迟到数据打一个tag，在Datastream上获取到迟到数据流，由业务进行处理

适用于Datastream

增量和全量计算

增量：每条数据到来都会参与计算，window只储存计算结果，不存储数据，典型的reduce，aggregate都是增量计算；SQL的聚合只有增量计算。

全量：每条数据都会存储到window的state，触发计算后，将所有数据拿出来一起计算；process函数是全量计算。

增量是优于全量的，但也必须根据业务情况去选择增量还是全量计算。

EMIT触发

什么是EMIT

当窗口定义的比较长，例如一个小时或一天，计算结果输出的延迟较高，失去了实时计算的意义。

EMIT指的是在window没有结束的时候，提前把window的计算结果输出出来。

如何实现

在Datastream里通过自定义Trigger实现，Trigger的结果可以是：

  • CONTINUE
  • FIRE（计算但不清理）
  • PURGE
  • FIRE_AND_PURGE

SQL也可以通过配置的方式使用

高级优化

Mini-Batch优化

主要目的是优化动态表中频繁修改中间状态的场景。

通过Checkpoint或Watermark去调度一个mini batch，新到数据先存入一个mini-batch，当满足一定条件后，将mini batch中的数据一起参与计算。

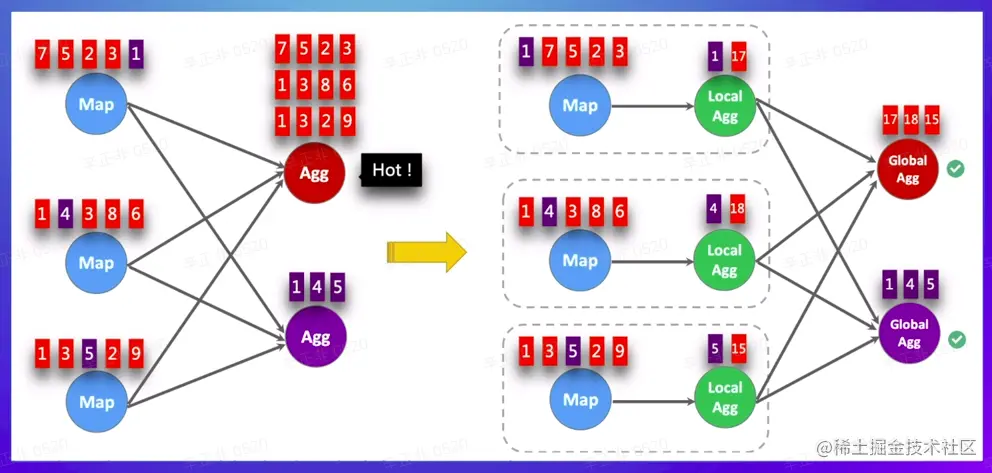

倾斜优化 local - global

倾斜优化

如上图所示，即倾斜优化的基本思想。

对于上图左侧，描述了一个根据key对数字求和的任务，不同底色的数字代表了不同的key，从多个上流获取的数据经过聚合，导致了红色的算子其压力较大，而紫色算子压力较小。

右侧则是倾斜优化的结果，每个上流先进行一个local的聚合，聚合之后再进行global的聚合，从而大大降低了后续算子的压力。

Distinct 计算状态复用

Distinct

如上图，在实际的生产环境中，有时会需要使用很多的DISTINCT关键字，而SQL又只说明要做什么而不说明具体要怎么做，那么就会浪费很多资源在处理DISTINCT关键字上。

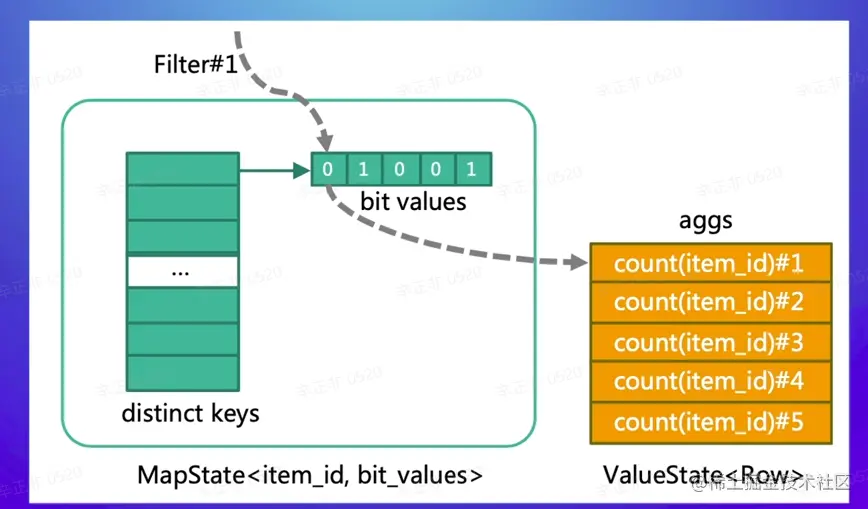

Distinct 复用Map

对DISTINCT的优化方案是对其计算状态进行复用，建立一个Map用于存储Distinct计算状态，在需要的时候取出进行应用。

Pane优化

当窗口大，滑动间隔小时，每条数据要参与很多个窗口计算，开销就变得特别大。

先把window划分成更小粒度的Pane，一条数据只属于一个Pane，就像一个微型的滚动窗口，在窗口输出结果时，将所有Pane进行临时合并并输出。

案例分析

使用Flink SQL计算抖音DAU（日活）实时曲线

思路：做一个滚动窗口，使用EMIT机制提前将数据输出

SELECT
    COUNT(DISTINCT uid) AS dau
    TUMBLE_START(event_time, INTERVAL '1' DAY) AS wstart,
    LOCALTIMESTAMP AS current_ts
FROM user_activity
GROUP BY
    TUMBLE(event_time, INTERVAL '1' DAY)

基于以上的实现方式，所有数据需要在一个subtask执行，无法并行。

优化思路：把整个计算改变为2个阶段，先根据用户分桶，然后再将每个桶的值进行聚合，即可得到整体的结果。实现了并发的要求，提升了计算的时间。

SELECT
    SUM(partial_cnt) AS dau
    TUMBLE_START(event_time, INTERVAL '1' DAY) AS wstart,
    LOCALTIMESTAMP AS current_ts
FROM (
    SELECT
        COUNT(DISTINCT uid) AS partial_cnt,
        TUMBLE_ROWTIME(event_time, INTERVAL '1' DAY) AS event_time
    FROM user_activity
    GROUP BY
        TUMBLE(event_time, INTERVAL '1' DAY),
        MOD(uid, 10000)

)
GROUP BY
    TUMBLE(event_time, INTERVAL '1' DAY)

对于优化方案，汇总的SELECT并发为1，但是分成了10000个桶，相当于有10000的并发在执行这个作业

使用Flink SQL进行大数据任务资源使用实时统计分析

场景介绍

思路：建立一个会话窗口，以10分钟为间隔，读取cpu和内存的使用量进行SUM()求和即可。

SELECT
    application_id,
    SUM(cpu_usage) AS cpu_total,
    SUM(memory_usage) AS memory_total
FROM resource_usage
GROUP BY
    application_id,
    SESSION(event_time, INTERVAL '10' MINUTE)
