SPI 协议简介

SPI是上世纪80年代中期由Motorola开发的一款，用于串行外设接口(Serial Peripheral Interaface)通信协议。主要用于嵌入式系统的短距离通信，典型应用为闪存(Flash)或液晶显示接口。主要特点有：全双工，同步，串行，主从结构。并且该协议接口只需占用四根线，大大节约了芯片的管脚数量，同时为PCB的布局布线提供了方便。正是出于这种简单易用的特性，现在越来越多的芯片集成了这种通信协议接口。

SPI总线的传输速率需要自定义，没有具体的规定，一般为：400KHz~10MHz(AHB:100MHz，APB:50MHz)

• 主要功能：实现CPU与各种外设连接（芯片与芯片之间的连接），以串行的 方式进行数据交换(串并转换)
• 拓扑结构： 一个SPI Master 可以通过共享数据线的方式可以连接多个SPI Slave（一主多从）
• 接口配置： 作为芯片与芯片之间互连的接口，通过配置寄存器实现主控芯片（SPI Master）对外围芯片（SPI Slave）的配置；

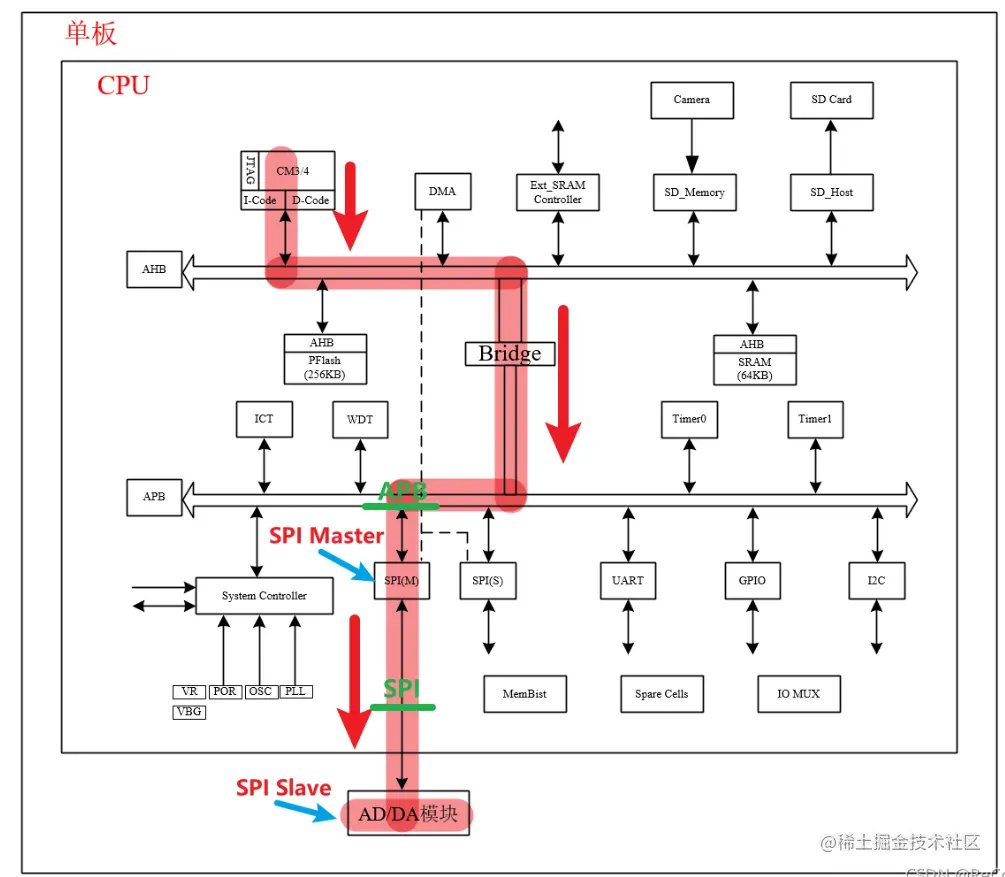

• Core可以通过红色示意的数据通路配置寄存器，来让AD/DA模块工作在预期的模式！
• CPU内部可以通过并行的AMBA总线(AHB/APB)来配置某个模块，但是如果外挂AD/DA模块在单板上，考虑到信号完整性等问题就不能使用AMBA总线来配置它，这里就需要将并行的AMBA总线转换成串行的SPI总线。这样SPI Master和SPI Slave 之间就可以通过很少的物理走线连接！
